Самодельный фаркоп на Рено Дастер своими руками

Устанавливаем фаркоп на «Ховер» своими руками

Установка на «Грейт Вол Ховер» также не потребует сверления дополнительных посадочных мест – производитель их предусмотрел в раме. Однако возможно придётся слегка подрезать бампер.

Ниже приводим общий вид сцепного механизма для Ховера Н3 – лучше всего приобрести штатное изделие, размеры которого подходят к посадочным местам в машине.

В комплекте с изделием идут чертежи, которые наглядно демонстрируют алгоритм его установки на транспортное средство.

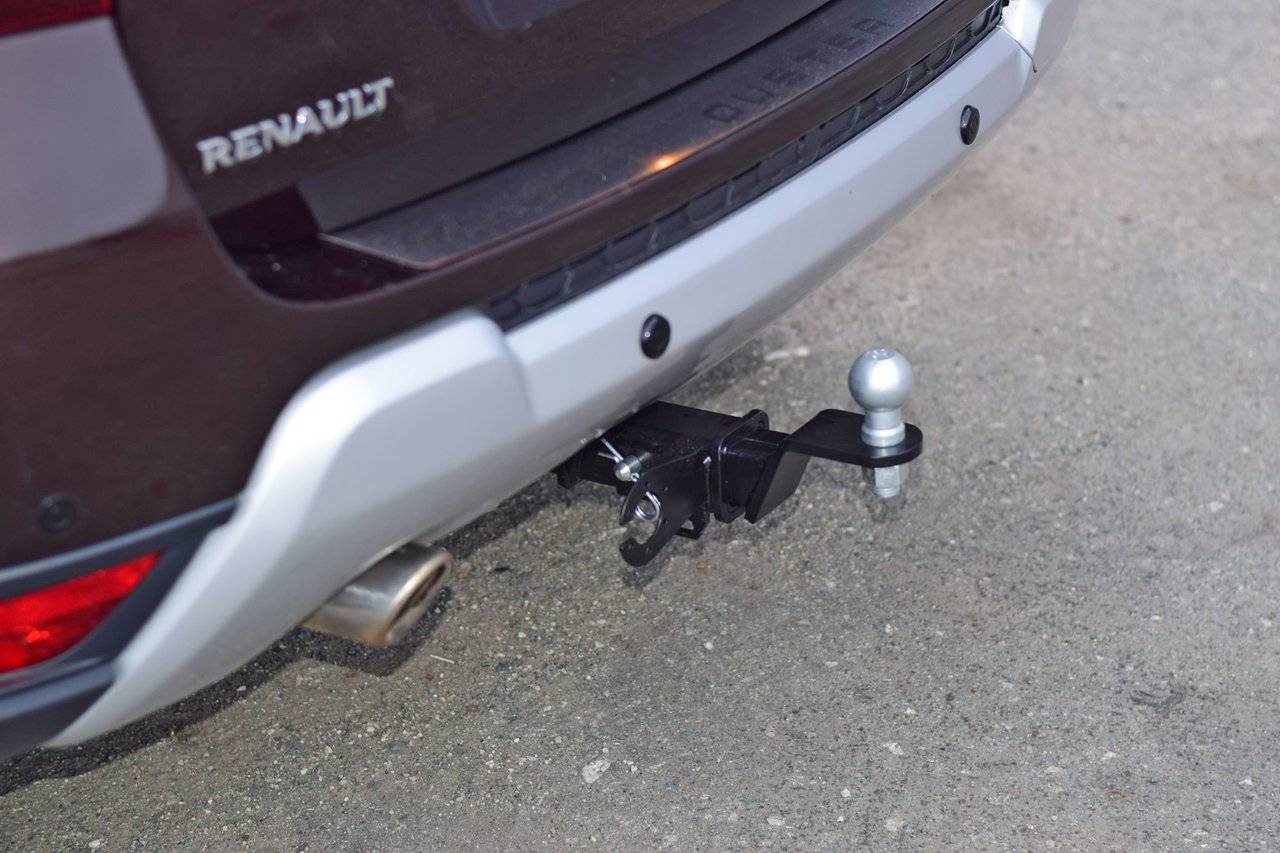

Ниже приводим фото съёмной конструкции для «Ховера» Н5 – размеры те же, что и для Н5.

Примеряйте фаркоп на то место, куда он будет установлен, т.е. к задней части кузова автомобиля

Фирменная проводка фаркопа и её монтаж

Компания Рено выпускает два варианта проводки: 241577864R и 8201443155. Второй вариант более сложен в подключении – приходится тянуть шнур от АКБ. А комплект 241577864R рассчитан на простое подключение – используются только разъёмы фонарей.

Комплекты Рено и Thule

Так же просто всё выглядит, если купить проводку, подходящую для Дастера и выпускаемую любой из известных фирм (фото справа). Здесь показан один из вариантов.

Подключение проводки на Рено Дастер, если говорить о фирменном варианте, не представляет из себя ничего сложного: жгут пропускают в муфту и подключаются к клеммам. Но муфта здесь используется одна – та, которая установлена в правый угол. Лепесток «массы» накидывается на шпильку, и в комплекте этот лепесток есть. Значит, придётся снимать правый фонарь. Делайте выводы.

Источник статьи: http://carfrance.ru/podklyuchenie-provodki-farkopa-na-reno-daster/

Как установить фаркоп на Рено Дастер своими руками

Перед монтажом блока необходимо подготовить машину. Глушитель и запаску придется убрать. Вынуть все лишнее из багажника.

Необходимые инструменты

Большинство конструкций фаркопов устанавливаются с помощью следующего комплекта инструментов и материалов:

• молоток;
• нож;
• плоскогубцы;
• отвертка;
• монтировка;
• набор гаечных ключей;
• динамометрический ключ;
• литол (для смазки болтовых соединений).

Если в комплект входят самоконтрящиеся гайки, работать с ними нужно осторожно. Закручивать следует поэтапно, выравнивая сцепное устройство

Данный вид крепежа затягивается только один раз

При ошибке фиксации гайки придется ломать.

Данный вид крепежа затягивается только один раз. При ошибке фиксации гайки придется ломать.

Крепим балку

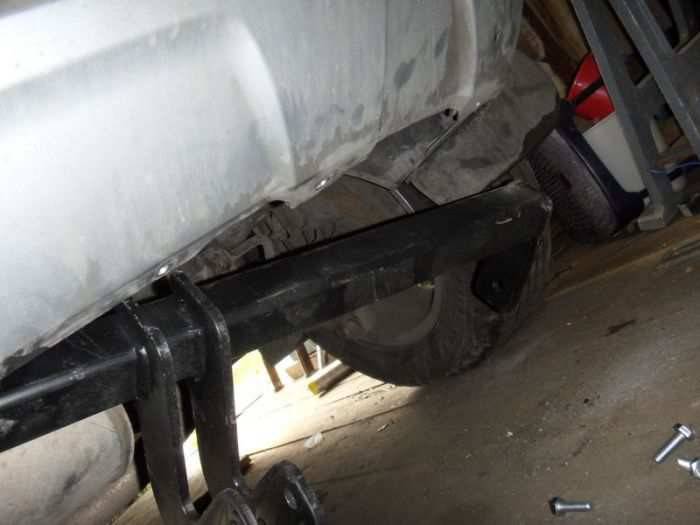

В версии Дастер 4WD закрепить балку можно без снятия штатных узлов. В автомобиле 2WD для доработки бампер удобней демонтировать. Чертежи вносимых изменений прилагаются к приобретенному ТСУ. Выбранная сцепка не должна мешать запаске.

На авто 4х4 защитный экран глушителя выхлопной трубы потребуется удалить. Поставить его на место не удастся. По мнению владельцев, это мало влияет на дальнейшую эксплуатацию машины.

Порядок монтажа кронштейнов:

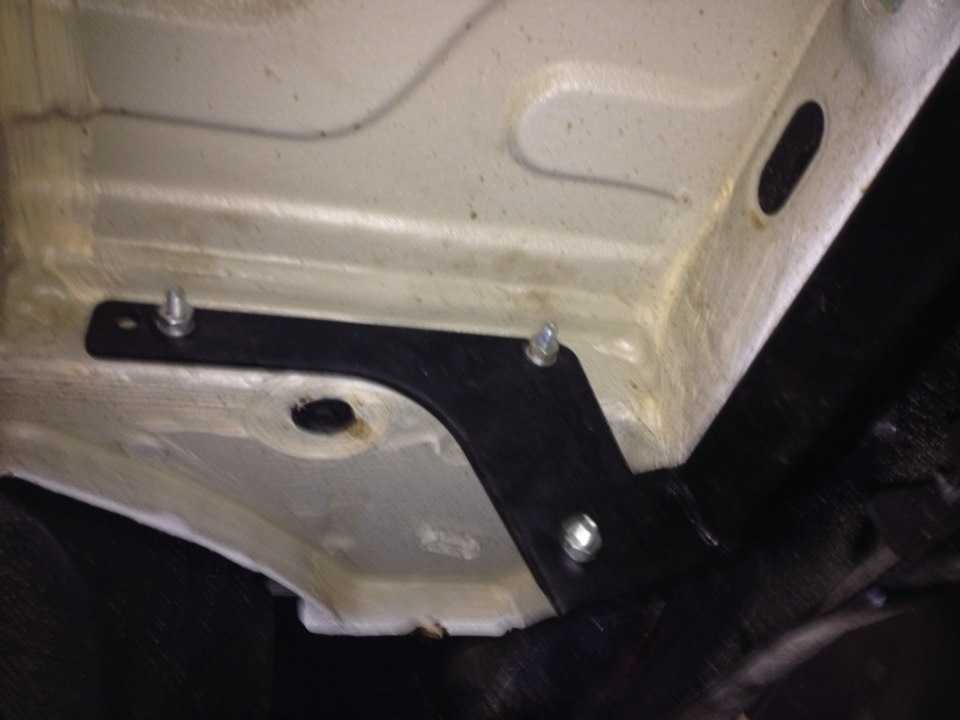

1. На отверстиях в лонжеронах стоят заглушки. Снять их можно через багажное отделение. Чтобы убрать прикрывающую пленку с правой стороны, необходимо открыть люк, после чего можно добраться к отверстиям.
2. В отверстия вставляются втулки и винты.
3. С внешней стороны нужно нанести смазку.
4. Приложить кронштейн и предварительно не до конца закрутить.

После установки балки начинают заворачивать гайки. Чтобы конструкция стала правильно, рекомендуют оттягивать назад балку — имитировать тяговое усилие, и закручивать гайки с усилием 50 Н*м.

Подключение электрики

Электропроводку автомобиля нужно соединять с прицепом самому. Любые монтажные работы по электрике осуществляют при снятых клеммах аккумулятора.

Из машины нужно вывести от бортовой сети с левой и правой стороны:

• габариты ;
• фонарь заднего хода;
• повороты;
• противотуманные фары;
• стоп-сигналы;
• массу (корпус).

С помощью шурупов на тягово-сцепном устройстве закрепляют розетку. Через муфту в кузове провода заводят в автомобиль.

Чтобы не затрагивать штатную проводку и не нарушить гарантию на машину, лучше сделать самостоятельно удлинители. Для этого нужно приобрести разъемы с артикулами 0988251060 и 0988211060. В качестве изоляции используют термоусадку. Клеммы перед соединением поджимают отверткой для более надежного контакта. На авто после ресталинга со светодиодными фонарями для подключения понадобится блок согласования Smart Connect.

Его характеристики:

• блок включает разъемы для быстрой установки;
• он адаптирован для машин со светодиодными лампами;
• применяются провода для автопрома — ПВАМ;
• использовано интеллектуальное управление;
• обжим контактов высокого качества;
• защита от влаги и пыли;
• пайка деталей;

Модуль является универсальным и подходит для разных моделей машин. Существуют варианты подключения без блока. Но сигналы поворота придется выводить через отдельное реле для каждой стороны. При этом конструкцию нельзя будет быстро переделать для другой марки прицепа.

Что входит в комплект ТСУ

Поскольку Дастер выпускается на той же самой платформе, что и Логан, порядок установки ТСУ на обе эти машины будет аналогичным. Производителем уже были предприняты шаги, чтобы максимально облегчить задачу самостоятельной установки и вы можете не тратить кучу денег обращаясь к официальным дилерам, а можете сами приобрети детали с авторазбора для авто по выгодным ценам!

К ТСУ прилагается описание узлов и деталей

Конструктивно фаркоп Дастера включает в себя следующие основные элементы:

• балка поперечная;
• пластины боковые;
• крюк прицепной и его шаровая головка;
• электророзетка;
• соединительные провода;
• элементы крепежа (гайки и болты).

Важные особенности выбора

Рено Дастер бывает полноприводным 4×4 и моноприводным (привод идет на передние колеса). Из-за этого, покупая машину 2013, 2014, а может и 2016 года выпуска или нашего сегодняшнего 2017, не забывая и про 2015 год, будьте готовы столкнуться с некоторыми проблемами.

Большинство ТСУ совместимы с полноприводной и моноприводной версией кроссовера. Но монтаж потребует некоторых корректировок. К примеру, часто приходится подпиливать язычок на бампере. Есть версии ТСУ, которые подходят под бампер кроссовера, но тут придется выбирать — оставить целым бампер или иметь возможность возить запаску.

Если это полноприводная версия, тогда тут все несколько проще, на первый взгляд. Вы монтируете кронштейны (в простонародии щечки), а потом устанавливаете их на балку. Но тут есть нюанс. Придется демонтировать защитный экран, а вот назад уже его не поставите. Хотя автовладельцы утверждают, что ничего страшного в этом нет.

Производители

Почитав тематический форум, услышав мнение людей из разных городов, таких как Москва, Уфа, Питер, и побывав в Астане, где Дастер пользуется огромной популярностью, я сделал несколько выводов относительно самих моделей фаркопов.

На рынке есть несколько лидеров в лице:

• Bosal VFM;
• Трейлер;
• Лидер-Плюс.

Но прежде чем купить ТСУ и разбираться, как поставить его на машину и выполнить подключение электрики, хотел бы обсудить несколько стран, выпускающих хорошие фаркопы. Все они доступны на российском рынке.

• Словакия (фирма Galia). Цена довольно высока, вплоть до 11-12 тысяч рублей, но бампер снимать не придется при установке, выдерживает высокие нагрузки и служит безотказно;
• Бельгия (Bosal). Отменное качество при более низкой стоимости. Но без демонтажа бампера не обойтись;
• Испания (Enganches Aragon). За них придется заплатить около 10 тысяч рублей, но их горизонтальные нагрузки в 2 тонны вас не оставят равнодушными. Прекрасное качество;
• Польша (Imiola Hakpol). Самые дорогие модели стоят 9 тысяч при грузоподъемности 1,5 тонны. Цена соответствует качеству;
• Россия (Лидер-Плюс). Предназначены для эксплуатации при нагрузке до 1,2 тонны. Стоят дешево, потому очень востребованные;
• Швеция (Thule). Прекрасные характеристики, но минимальная цена составляет 11 тысяч рублей за ТСУ.

Откровенно экономить я вам настоятельно не советую. Установка низкосортного фаркопа может обернуться печальными последствиями.

Зная, сколько стоит тот или иной фаркоп, насколько он подходит под ваш Дастер и кошелек, можно подобрать достойный вариант.

Подбираем под свою машину

Процесс монтажа ТСУ

В Renault Duster для удобства установки фаркопа пользователями собственноручно разработчики предусмотрели:

• крепежные отверстия, которые закрываются специальными заглушками;
• заглушку из резины для герметизации подводки электрики в отсеке багажника.

Чтобы правильно и быстро собрать всю конструкцию фаркопа и подключить его фары к автомобилю, внимательно изучите чертеж и инструкцию.

Соблюдайте технику безопасности, работая в резиновых перчатках и не касаясь неизолированной проводки. Порядок проведения работ таков:

• освободите автомобильный багажник, снимите запаску, глушитель, располагающийся на резиновой подвеске;
• подготовьте рабочий инструмент — отвертку и 4 ключа (пару — на 17, пару — на 19);
• установите Duster на эстакаду или же смотровую яму. При необходимости используйте домкрат;
• отключите аккумулятор (это можно сделать, отсоединив клемму минус).

Отключите аккумулятор

После того как приготовления машины закончились, разделите фаркоп на составные элементы. Откройте багажное отделение для снятия заводских заглушек. Они расположены под автомобильной обшивкой, по 1 — слева и справа. Приподняв обшивку, откройте к ним доступ, подденьте их отверткой и снимите. Далее возьмите болты из комплектации фаркопа для Duster и вставьте в расположенные под заглушкой отверстия. Чтобы защитить болты, установите внутри лонжеронов втулки. Окончание крепежа вы можете увидеть, посмотрев под авто.

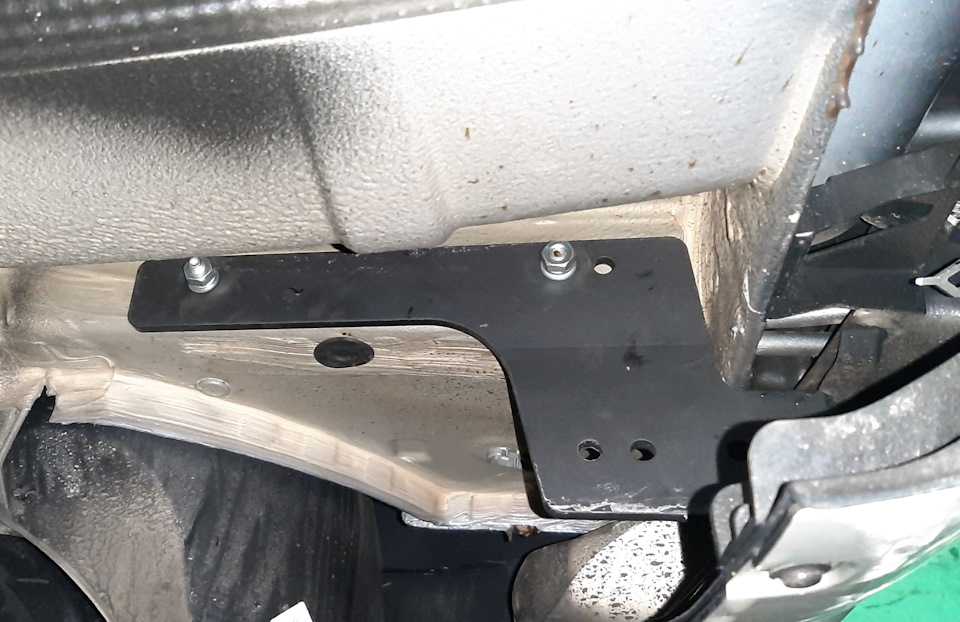

Возьмите кронштейны фаркопа, которые закрепляются сбоку, и наденьте их на концы болтов. После этого закрепите на них шайбы и наживите гайки, затянув их ключом на 19. Займитесь монтажом основной детали — балки, однако прежде примеряйте ее для выяснения соответствия между пластинками ТСУ.

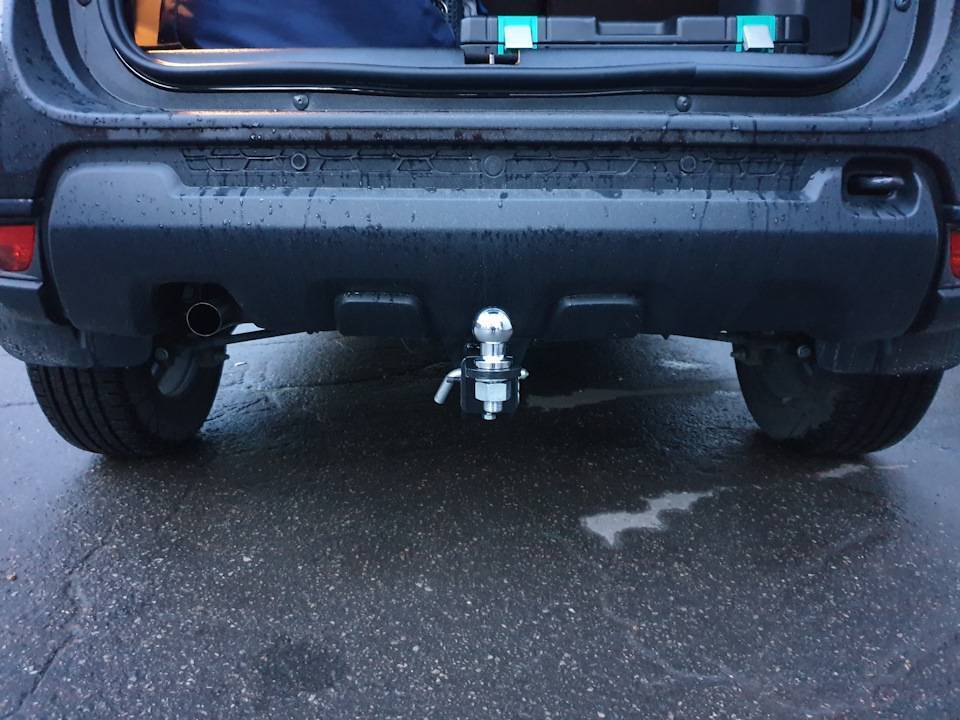

Установка фаркопа на Рено Дастер

Чтобы проверить соответствие отверстий детали и автомобиля, вставьте болт со стороны колес и наживите его гайкой. Аналогичное действие произведите с другой стороны. После этого исправьте положение балки и затяните гайки на ней (перед этим смажьте резьбу на них).

Заканчивается процесс монтажа тягово-сцепного устройства установкой крюка буксира, который также нужно закрепить при помощи гаек и болтов типа «самостоп», которые есть в комплекте, с использованием ключа на 17.

Прицепное устройство для прицепа своими руками

Сделать собственноручно прицепное устройство для легкового автомобиля можно при помощи болгарки и сварочного аппарата. Мы приводим основной алгоритм процесса изготовления:

• демонтируйте задний бампер;
• найдите отверстия, которые ведут внутрь пустот лонжеронов;
• измерьте длину отрезка между найденными отверстиями;
• по полученной длине отрежьте участок стальной трубы 50х50 мм;
• сделайте отметку на середине заготовки;
• возьмите два куска листовой стали толщиной 5 мм размером 20х7 см и с краю каждой проделайте отверстия размером 5 см;
• полосы посадите на трубу отверстиями и приварите – расстояние должно позволять поставить между ними сцепной крюк с шаром;
• закрепите крюк гайками и болтами на 10;
• далее переходим к работе над прикреплением к лонжеронам – на торцы наварите стальные полосы толщиной 5 мм и размером 30х7 см. Направление должно быть противоположным к крюку, а с кронштейном крюка должен получиться угол 900;
• эти полосы вставьте в лонжероны;

Как правильно сделать самодельный фаркоп для своего автомобиля

• в задних лонжеронах и вставленных пластинах высверлите отверстия диаметром 12 мм;
• к ним приварите гайки того же размера;
• возьмите пластину толщиной 3 мм и разметьте отверстия под розетку, после чего просверлите их;
• приварите пластину к кронштейну крюка, установите на неё розетку.

Изделие готово – можете устанавливать его и подключать к электросети машины.

САМОДЕЛЬНЫЙ ФАРКОП ИЛИ ЗАВОДСКОЙ

Несмотря на то что сегодня приобрести фаркоп на ВАЗ 2107 не является проблемой, некоторые автомобилисты все же предпочитают изготавливать подобную конструкцию самостоятельно. Это обусловлено тем, что заводские изделия не подходят владельцам по каким-то критериям, да и по финансам самодельные фаркопы обходятся дешевле. Поэтому возникают собственные идеи по части изготовления прицепного, тем более что найти необходимый чертёж сегодня не составляет особого труда. Но перед тем как приняться за самостоятельное изготовление сцепной конструкции, нужно хорошо подумать и взвесить все за и против.

Самодельный фаркоп обойдется дешевле заводского, но прежде чем его приобрести и поставить нужно задуматься — стоит ли рисковать

Чем же может грозить установка самодельного фаркопа? А неприятностей может быть немало:

• Прохождение техосмотра будет проблематичным, хотя этот вопрос решаем: прицепное можно снять на время процедуры.
• Существенной проблемой может быть поломка конструкции из-за неправильного изготовления или монтажа. В результате можно повредить не только свой автомобиль, но и стать виновников ДТП.

Нужно понимать, что изготовление фаркопа своими руками — это риск. Если приобретается сертифицированное изделие, можно быть полностью уверенным в безопасности этого изделия.

Фаркоп на Рено Дастер — руководство по установке • Сам автоэлектрик

Как установить фаркоп на Рено Дастер?

Рено Дастер достаточно большой и хороший автомобиль. Сегодня мы рассмотрим крепление фаркопа на этот автомобиль.

Рено Дастер — это новинка последних лет, довольно большой и вместительный полноприводный кроссовер. Система полного привода достаточно совершенна, чтобы перевозить владельца по легкому бездорожью, а в городе даст возможность удобно припарковаться в любом удобном месте. Салон автомобиля достаточно вместителен, внутрь влезет масса всего и достаточное количество пассажиров. Очень часто этот автомобиль выбирают для ставшего ныне модным автотуризма. Машину тщательно переделывают и готовят к поездкам.

Одним из обязательных условий является установка фаркопа для транспортировки прицепа.

Модель оборудования

Нередко в путешествия берут целый дом. Такие авто дома чаще всего пригоняются из-за границы, потому что у нас они не так актуальны. В пути же они вполне окупают себя удобством и возможностью ночью полноценно проводить время на кровати, а не в палатке. Однако любопытен факт, что такие дома чаще фаркоп на таких прицепах не такой, как у нас, они ведь все же заграничные. И тут вы оказываетесь на распутье: переоборудовать прицеп или машину.

Сначала же мы разберемся в том, какие вообще бывают сцепные устройства:

• С буксирным крюком.
• Прицепным шаром.
• С кронштейном.

Крюк мы и вовсе рассматривать не будем, так как это уже, по сути, устаревшее устройство. Нас интересуют два остальных варианта. Интересуют, так как на пригнанном из заграницы прицепе может встретиться любой из таких вариантов. Родина прицепного кронштейна США, у них часто встречается эта модель, но вот шар у них встречается редко, а если и есть, то не такого диаметра, как у нас.

Интересной особенностью кронштейна является возможность запереть на замок прицепное и никто, кроме вас его не откроет. Выглядит прицепной кронштейн как рама, крепежным элементом которой является квадрат, в который вставляет квадрат прицепа, который имеет немного меньший размер. Установка же его принципиально ничем не отличается от шара.

При движении же эта дышло вращается на шаре как на подшипнике, абсолютно мягко и плавно. Такой принцип работы позволяет ехать и не чувствоваться, что за машиной движется еще тонна веса.

Монтаж оборудования

Теперь пришло время разобраться в том, как происходит собственноручная установка на Рено Дастер тягово-сцепного устройства. Начинается все с того, что фаркоп надо купить или сделать. Дастер машина дорогая и распространенная, на нее вполне можно отыскать специальное оборудование, которое будет адаптировано к нему. Стоит обмолвиться, что ехать искать фаркоп стоит не на авторынок, а заранее поискать специализированный магазин, в котором можно найти все необходимое для того, чтобы поставить на Дастер фаркоп.

Итак, мы его купили, теперь нужно ставить. Начинается все с того, что нужно залезть под машину и осмотреть подрамник, на который все будет крепиться. Во время осмотра его еще и помыть нужно, чтобы не ковыряться в грязи во время установки. Теперь нам нужно определиться с местом установки. Шар должен располагаться в точке, которая будет равноудалена от краев заднего бампера, то есть точно по центру.

Это нужно, чтобы по кузова не пошла ржавчина от голого металла. Далее, лучше позвать на помощь кого-то еще, так как одному будет довольно трудно держать и прикручивать фаркоп одновременно. Прикрутив мы должны взять в руки электрическую схему проводки машины и отметить на ней все сигнальные провода от указателей поворотов, стоп-сигналов и лампы заднего хода. От них нам нужно будет проложить дополнительные кабели к розетке на фаркопе. Сразу же будем делать и распиновку, то есть каждый провод должен подходить к тому же отверстию розетки. То есть, провод от стоп-сигнала должен соответствовать своему же продолжению на вилке, которая также собирает в себя все провода на прицепе.

Что делать, если документов на ТСУ нет?

Если у Вас отсутствуют перечисленные выше документы на фаркоп, то обратитесь к производителю этого оборудования с целью получения копий. Уважающие себя организации предоставляют копии документов без особых проблем.

Обратиться можно:

• в электронной форме — через сайт организации;
• лично — через официального представителя в Вашем городе;
• по почте — заказным письмом.

Если восстановить документы не удается, то остается либо вариант с покупкой нового сцепного устройства, либо официальное внесение изменений в конструкцию через ГИБДД.

Примечание. Некоторые организации предлагают купить пакет документов на фаркоп. Рекомендую подобные предложения игнорировать, т.к. документы производителя есть только у самого производителя. Если такие документы будут выданы другой организацией, то они будут поддельными.

Как самостоятельно изготовить фаркоп для Renault Duster

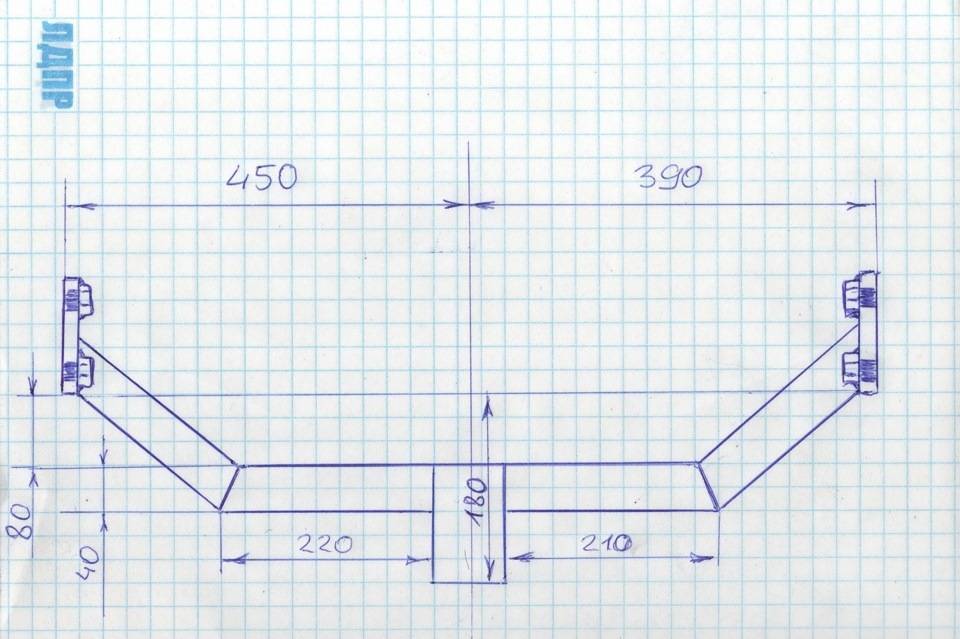

Расположение отверстий на лонжеронах для крепежа балки (24 см) и форма бампера – основания для выбора конструкции фаркопа. Шар должен быть размещен на расстоянии 303 мм от отверстий в лонжеронах.

Материалы, которые понадобятся:

• листовой металл не менее 10 мм толщиной;
• профтруба 60×40×2,5;
• шар;
• болты и гайки М10, М12;
• втулки и шайбы.

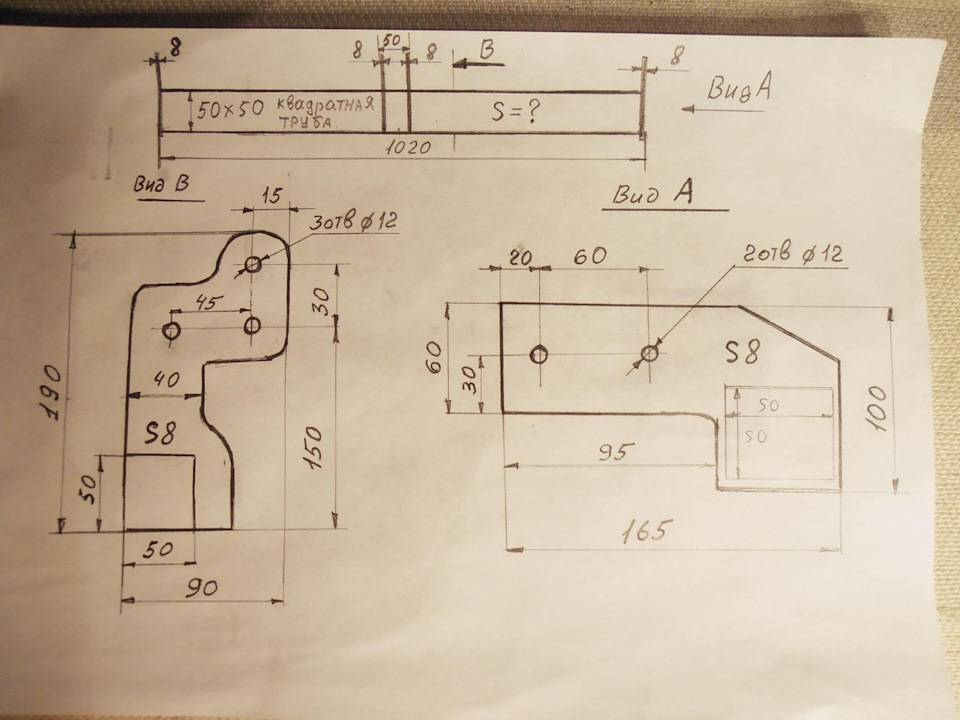

Длина балки 89 см. В соответствии с чертежами вырезают кронштейны и крепления самого сцепного устройства.

К балке из профтрубы остальные части привариваются. Швы обрабатываются шлифовальной машинкой. Конструкция грунтуется и красится. Шар к балке прикручивается болтами не менее М10. На профтрубу ставится розетка.

Возможные проблемы при установке фаркопа

Dacia Фаркопы, крепление фаркопа Dacia

Закажите услуги мобильного мастера по установке фаркопов уже сегодня!

Фиксатор мобильного фаркопа для фаркопов Dacia

Если вы ищете фитинги фаркопа Dacia, мы можем поставить и установить фаркопы для большинства моделей Dacia. Пожалуйста, ознакомьтесь с приведенным ниже списком модели Dacia, которую вы ищете.

Мы устанавливаем только качественные фаркопы на весь модельный ряд Dacia, что позволяет буксировать все, от небольших прицепов до больших караванов.

Фаркопы Dacia, одобренные по типу

Существует множество фирменных фаркопов, одобренных для использования в качестве фаркопа Dacia.

Они известны как тягово-сцепные устройства одобренного типа. Это фаркопы, специально изготовленные и одобренные для того, чтобы иметь такое же качество, как и у производителя транспортного средства, что означает, что они такие же безопасные и законные.

Буксировочное устройство с утвержденным типом будет иметь этикетку, табличку с техническими данными или штамп с буквой «E» Нет, например, E11*0001*02. Эта цифра означает, что автомобиль одобрен ЕС в Великобритании (E11), имеет номер утверждения (0001) версии 2 документа ЕС.

В каждой модели автомобиля Dacia может быть седан, универсал или даже кабриолет. версия, не волнуйтесь, у нас есть фаркопы всех основных марок. Если для вашего автомобиля Dacia существует фаркоп с одобренным типом, вы можете быть уверены, что мы сможем подобрать его для вас.

Вы можете быть полностью уверены, потому что ваш фаркоп Dacia будет разработан для вашей модели и будет установлен в точках вашего автомобиля, как указано производителем.

Наши профессиональные установщики

Мы используем только наших собственных установщиков для установки фаркопов Dacia, мы не пользуемся услугами сторонних установщиков или подрядчиков. У нас есть отличная команда профессионально подготовленных монтажников NTTA, которые приедут к вам домой или на работу в зависимости от того, что вам удобнее, чтобы установить фаркоп Dacia.

Важно, чтобы электрооборудование соответствовало тому, как вы будете использовать фаркоп. Например, если вы буксируете караван, электрика должна отличаться от электрической, например, для велобагажника

Мы в TrailerTREK можем дать вам совет, но для вашего сведения вот что вам нужно учитывать.

Фиксированный фланцевый буксир

Swan Seck Towbar

Снительный фланцевый буксир

Снимок Секрета Swan Sheck Lowbar

Сдвоенный 7-контактный электрический разъем (12N и 12S)

Одинарный 13-контактный электрический разъем

Универсальная проводкаПодробнее

Специальная проводка для автомобиляПодробнее

Proud to work with

TrailerTREK Towbars are the Midlands Leading Mobile Towbar Fitting Specialists

Get a Quote

 0330 1133 977

 07938 960 725

 Fill in online form >

Monday to Пятница
8:30–18:00

Суббота
9:00 – 16:00

Воскресенье
10:00 – 13:00

Государственные праздники
10:00 – 14:00

Закрыто
Рождество и день бокса

Видео

Узнайте о Towbars

Как загрузить трейлер

Max Towing Weight

Правила водительских лицензий

.

Установка ТСУ

Фаркоп «квадрат» своими руками

Американский фаркоп отличается от европейского тем, что он сделан под квадрат, а не под шаровое сцепление. Вместо шарового сцепного крюка, там квадрат размерами 50х50 мм – ниже мы рассмотрим, как его можно сделать самостоятельно:

• С 200-миллиметрового швеллера срежьте края, чтобы получилась пластина нужной длины – в ней просверлите отверстия под крепления на раму;
• Для дополнительного крепежа по вертикали наварите уголок 50х50х4;
• Расточите в раме те отверстия, которые уже есть – сквозь них просверлите ещё в верхней части;

Прочность конструкции позволяет возить полноценный прицеп

• Внутрь рамы вставьте куски полудюймовой трубы, чтобы её не сплющивало при затягивании крепёжного болта;
• В качестве горизонтального участка наварите полуметровые пластины толщиной по 8 мм и шириной по 10 см;
• Из двух уголков 75х75х6 сделайте трубу и приварите к крепежам;
• возьмите профильную трубу 60х60х4 длиной 20 см и наварите на рабочий торец полосу стали толщиной 4 мм и длиной 30 мм;
• в силовой раме вырежьте под квадрат участок, поместите его туда. Приварите и усильте откосами;
• далее понадобится просверлить отверстия под стопорный палец;
• теперь можно переходить к шлифовке, шпатлеванию и грунтовке, после чего выполняется окрашивание – краска высохла, изделие готово.

Процесс монтажа ТСУ

В Renault Duster для удобства установки фаркопа пользователями собственноручно разработчики предусмотрели:

• крепежные отверстия, которые закрываются специальными заглушками;
• заглушку из резины для герметизации подводки электрики в отсеке багажника.

Чтобы правильно и быстро собрать всю конструкцию фаркопа и подключить его фары к автомобилю, внимательно изучите чертеж и инструкцию.

Соблюдайте технику безопасности, работая в резиновых перчатках и не касаясь неизолированной проводки. Порядок проведения работ таков:

• освободите автомобильный багажник, снимите запаску, глушитель, располагающийся на резиновой подвеске;
• подготовьте рабочий инструмент — отвертку и 4 ключа (пару — на 17, пару — на 19);
• установите Duster на эстакаду или же смотровую яму. При необходимости используйте домкрат;
• отключите аккумулятор (это можно сделать, отсоединив клемму минус).

Отключите аккумулятор

После того как приготовления машины закончились, разделите фаркоп на составные элементы. Откройте багажное отделение для снятия заводских заглушек. Они расположены под автомобильной обшивкой, по 1 — слева и справа. Приподняв обшивку, откройте к ним доступ, подденьте их отверткой и снимите. Далее возьмите болты из комплектации фаркопа для Duster и вставьте в расположенные под заглушкой отверстия. Чтобы защитить болты, установите внутри лонжеронов втулки. Окончание крепежа вы можете увидеть, посмотрев под авто.

Возьмите кронштейны фаркопа, которые закрепляются сбоку, и наденьте их на концы болтов. После этого закрепите на них шайбы и наживите гайки, затянув их ключом на 19. Займитесь монтажом основной детали — балки, однако прежде примеряйте ее для выяснения соответствия между пластинками ТСУ.

Установка фаркопа на Рено Дастер

Чтобы проверить соответствие отверстий детали и автомобиля, вставьте болт со стороны колес и наживите его гайкой. Аналогичное действие произведите с другой стороны. После этого исправьте положение балки и затяните гайки на ней (перед этим смажьте резьбу на них).

Заканчивается процесс монтажа тягово-сцепного устройства установкой крюка буксира, который также нужно закрепить при помощи гаек и болтов типа «самостоп», которые есть в комплекте, с использованием ключа на 17.

Выбрали? Теперь ставим

Первым делом внимательно прочитайте инструкцию, уберите всё из багажника и приготовьте инструменты.

Инструменты

Для работы понадобятся:

• Болты и гайки для креплений
• Ключи на 17 и на 19
• Отвёртки
• ТСУ с полным копмлектом частей, то есть сам фаркоп.

Инструкция

1. Начните работу с проверки комплектации сцепного устройства. У стандартного фаркопа должны быть боковые планки, необходимые детали крепежа и электропроводка для подключения световой сигнализации к прицепу. Примерно как на фото.ТСУ в разобранном виде
2. Проверив, всё ли на месте, можно приступать к монтажу. Откройте предварительно очищенный от лишних предметов багажник и отвёрткой удаляем пластиковые заглушки, расположенные по бокам внутри. В освободившиеся отверстия вставьте болты крепления кронштейна фаркопа. Именно то, что автоконструкторы оставили нужные отверстия, серьёзно упрощает работу.Те самые заглушки, которые надо снятьВставляем болты на место снятых заглушек
3. Это нужно делать, находясь под днищем автомобиля.
4. Теперь на вставленные болты нужно надеть боковые пластины. От них будет зависеть надёжность всей системы вашего фаркопа. Эти элементы стоит надёжно зафиксировать гайками и шайбами из комплекта. На первый раз не слишком их затягивайте, так как может понадобиться регулировка.Так выглядит правильно установеленная пластина фаркопа
5. Когда закончите с пластинами, приступайте к фиксации поперечной планки прицепного устройства. Для этой цели служат специальные шурупы. Следите, чтобы планка ТСУ была правильно расположена относительно бампера, то есть полностью им закрывалась и не выпирала. На этом монтаж основных частей фаркопа окончен, осталось только самое сложное, — электропроводка.Последняя оновная часть фаркопа установлена

Как самому провести установку и подключение электрики

Удостоверьтесь, что все механические части прицепного устройства установлены правильно и держатся крепко. Только потом можно ставить площадку с буксировочным крюком и розеткой, после чего окончательно завинтить все удерживающие устройство гайки.

С электрикой всё не так страшно, как кажется на первый взгляд. В общих чертах достаточно завести через соответствующие отверстия провода от розетки в багажник, зафиксировать в предусмотренной производителем и расположенной в багажном отсеке клеммной колодке их концы, после чего лишь подсоединить их к штатному разъёму, как показано на инструкции.

Вот схема розетки одного из российских фаркопов. Многие другие сделаны по точно такому же принципу.

Вот так расположены контакты розетки фаркопа

Розетка ставится на площадку фаркопа и крепится к ней шурупами. Затем нужно найти очередную заглушку в багажнике в самом его полу, которая закрывает отверстие, предназначенное для проводов. Заводим жгут проводки туда. Надо чётко соблюдать инструкцию, чтобы бортовая сеть машины не вышла из строя. В целом нужно выполнить лишь три действия:

1. Завести в багажник провода от розетки.
2. Зафиксировать их концы в клеммной колодке
3. Подсоединить к штатному разъёму.

Видео-подсказка: «Как установить розетку фаркопа на Рено Дастер своими руками»

https://youtube.com/watch?v=-3ASG94rAnE

Поскольку фаркопы комплектуются всеми необходимыми деталями, никаких проблем с установкой быть не должно. После всех манипуляций не забудьте проверить, как работает световая сигнализация на вашем прицепе. Безопасная эксплуатация тягово-сцепного устройства зависит от вашей личной ответственности, а написанного вполне хватит, чтобы понять как его правильно установить.

В свободное время много читаю, занимаюсь страйкболом (командная военно-спотривная игра) и любительской радиосвязью. Много профессиональных связей. Мои сильные стороны: коммуникабельность, выносливость, ответственность.

Фаркоп на Рено Логан своими руками: чертежи с размерами, фото

Фаркоп – это балка с боковыми фланцами, которая крепится к лонжеронам. В центре балки установлен крюк, за который зацепляют прицеп. Конструкция фаркопа должна содержать минимальное число деталей. Мы приводим чертёж фаркопа для Рено Логан первого поколения. Он, то есть этот чертёж, содержит 8 элементов. А дальше рассмотрено, что нужно сделать, чтобы фаркоп был совместим с конструкцией машин из поколения II – тех, которые с 2014 года выпускает завод ВАЗ.

О том, как проще установить фаркоп, у нас рассказано на видео.

Чертежи всех деталей с размерами, вариант 1 (Рено Логан фаза 1 и 2)

Можно изготовить фаркоп на Рено Логан своими руками, но чертежи надо изучить очень внимательно. Если речь идёт об авто из фазы 1 или 2, читайте текст дальше. Чертежи не подходят для «фазы 3», то есть для седанов последнего поколения.

Конструкция в сборе

Вся конструкция состоит из трёх узлов – двух фланцев и одной балки. Боковые фланцы будем называть кронштейнами. Их чертёж показан на фото.

Боковой кронштейн (2 шт.)

Балка в сборе включает в себя пять деталей. Сама балка – это труба с внешними размерами 60 на 40. Можно использовать трубу сечением 40 на 40, но тогда уменьшится вырез в «щеке»: размеры 50 и 115 станут равными 40 и 125. Тут всё просто.

Все детали узла «балка»

Обратите внимание – гайка М12 должна быть приварена к фланцу. При невозможности это выполнить в стенке трубы сверлят монтажные отверстия. Но лучше так не делать – балка должна остаться герметичной!

Но лучше так не делать – балка должна остаться герметичной!

Чертежи фаркопа на Рено Логан, показанные выше, получены методом замера деталей, входящих в фабричный комплект. Гайки и винты М12 стягивают всю конструкцию, а сама она на болтах и гайках M10 крепится к лонжеронам. Кстати, ещё будут нужны втулки. Их размеры приведёны в главе 4.

Крюк

В комплекте, о котором идёт речь, была деталь с названием «крюк». Приводим её размеры.

Самая важная деталь фаркопа

Диаметр шара, показанный здесь, является стандартным – 50 мм. Технологию изготовления мы не рассматриваем.

Внешний вид фаркопа по чертежу №1

Ниже показано, как выглядит фаркоп из «Проекта 1». О его установке читайте дальше.

Самоделка для авто из первого поколения

Тем, кто не умеет пользоваться сваркой, об изготовлении чего-то подобного проще забыть.

Толщина стального листа должна быть не менее 3 мм. Толщина стенок балки – 2,5 мм. Меньше – нельзя!

Чертёж бокового кронштейна, доработанный вариант (фаза 3)

Для последнего поколения седанов Логан в «Проект 1» вносят изменения. Точнее, меняется форма кронштейна. Остальное выглядит по-прежнему.

Боковой кронштейн для фазы «3»

Поменялась дистанция между крепёжными отверстиями. А ещё, сам кронштейн был удлинён.

Техника монтажа фаркопа к кузову

Подробнее о монтаже фаркопа на Рено Логан в этом материале.

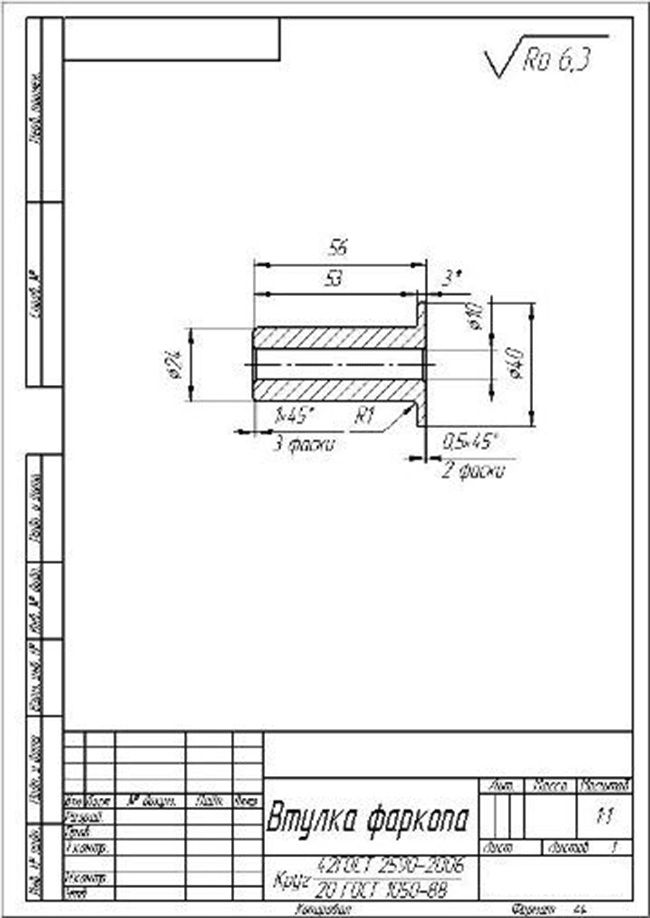

Нужно изготовить четыре втулки, таких, как на чертеже. Фаркоп из любого проекта собирают на болтах и гайках М12. Ну а крепят его винтами М10×90. Кстати, желательно использовать контр-гайки и шайбы.

Дополнительные крепёжные элементы

Важно соблюдать одно правило: все гайки сначала только наживляют. Когда фаркоп собран, надо с усилием потянуть балку назад. И в это время, не отпуская балку, по очереди затягивают гайки М10

И в это время, не отпуская балку, по очереди затягивают гайки М10.

Похоже, что без помощника будет всё же не обойтись.

Работы по установке фаркопа на автомобиле

Благодаря высокому клиренсу Логана можно обойтись и без подъёмника. В лонжеронах для монтажа предусмотрены четыре отверстия. Но они закрыты мастикой. Сделайте следующее:

1. Откройте багажник;
2. На полу по бокам находятся две ниши. С внутренней стороны этих ниш можно нащупать заглушки;
3. Каждую из заглушек вынимают. Шилом изнутри багажника прокалывают отверстия в мастике.

Чтобы при монтаже не мешал глушитель, надо отстегнуть одну из резиночек – ту, которая ближе к бамперу.

Глушитель, заглушка, монтаж кронштейна

Результат всех стараний показан на фото. Здесь используются самоконтрящиеся гайки (и М10, и М12). Желаем успеха.

Как установить фаркоп на Рено Дастер своими руками

Подбираем под свою машину

Однако бывают исключения. В некоторых случаях при установке американских фаркопов своими руками из-за большего диаметра шара возникает несовместимость с российскими прицепами. Грубо говоря, соединить такой крюк с отечественным прицепом не всегда получается, к тому же иногда приходится перепаивать проводку.

Рекомендуем: Меняем моторное масло

Американский фаркоп имеет в своём составе четыре части, основная из которых, — кронштейн крепления прицепного крюка к заднему бамперу авто. Обычно он располагается на специальной жёсткой раме, которая и крепится к автомобильному кузову. Только учтя эти особенности, можно приступать к выбору прицепного устройства для Renault Duster.

Рено Дастер представляет собой среднеразмерную машину, наделённую чертами легкового автомобиля и внедорожника, то есть принадлежащую к классу кроссоверов. Наиболее предпочтительными для этого автомобиля считаются фаркопы с шаром типа А, например, Bosal или некоторые изделия от фирмы Enganches Aragon. Шар данного типа имеет условно-съёмную конструкцию, закреплён на крюке при помощи двух болтов.

Также можно обратить свой выбор в сторону самых продаваемых на российском рынке устройств:

1. Galia (Словакия).
2. Bosal (Бельгия).
3. Enganches Aragon (Испания).
4. «Лидер-Плюс» (Россия).
5. Thule (Швеция).
6. Imiola Hakpol (Польша).

Как мы уже говорили, следует учесть различия тягово-сцепных параметров фаркопов от разных изготовителей. Большинство российских девайсов к прицепам не позволяют буксировать грузы массой, превышающей 1200 кг, тогда как некоторые зарубежные аналоги без проблем вытягивают 1800. Главное – никогда не берите фаркоп, побывавший в использовании. Он уже изношен и может сломаться в самый неподходящий момент.
