Система выпуска отработавших газов Рено Логан

НОРМЫ ДЫМНОСТИ

1.1. Основным нормируемым параметром дымности является натуральный показатель ослабления светового потока К , вспомогательным — коэффициент ослабления светового потока N . Пересчет значений К в N — в приложении 1а.

1.2. Дымность автомобилей во время гарантийного пробега* (гарантийного срока службы), а также в течение всего срока эксплуатации непосредственно после выполнения услуг по техническому обслуживанию и ремонту не должна превышать значений, указанных в таблице.

Режим измерения дымности

Предельно допускаемый натуральный показатель ослабления светового потока Кдоп, м -1 , не более

Предельно допускаемый коэффициент ослабления светового потока Nдon , %, не более **

Свободное ускорение для автомобилей с дизелями:

Максимальная частота вращения

** Нормы даны для L = 0,43 м (см. приложение 1).

* Для автомобилей, имеющих пробег менее 3000 км, предприятия-изготовители должны устанавливать технологические нормы дымности.

1.3. Дымность автомобилей, официально утвержденных в процессе сертификации по ГОСТ Р 41.24, проверяется только на режиме свободного ускорения и не должна превышать предельных значений, указанных предприятием-изготовителем в знаке или документе (сертификате, техническом паспорте) официального утверждения типа транспортного средства.

1.4. При контрольных проверках дымности автомобилей в условиях эксплуатации (на дороге) допускается превышение установленных таблицей п. 1.2 норм для режима свободного ускорения Кдоп не более, чем на 0,5 м -1 .

1.5. Контроль дымности автомобилей проводят на соответствие нормам по пп. 1.2, 1.3 и 1.4:

а) на предприятиях, эксплуатирующих автомобили:

при выборочных проверках автомобилей, выезжающих на линию по пп. 1.3.4 и 1.4;

после технического обслуживания и ремонта или регулировки агрегатов, узлов и систем, влияющих на изменение дымности по пп. 1.2 и 1.3;

б) на предприятиях, осуществляющих услуги и работы по техническому обслуживанию и ремонту автомобилей по пп. 1.2, 1.3, после осуществления услуг и работ;

в) на предприятиях, изготовляющих двигатели и автомобили по пп. 1.2 и 1.3, при приемочных, периодических и контрольных испытаниях;

г) при сертификационных испытаниях по п. 1,3;

д) при государственных технических осмотрах автомобилей и выборочных проверках на дорогах:

автомобили во время их гарантийного пробега (срока службы) по п. 1.2;

автомобили, официально утвержденные в процессе сертификации по ГОСТ Р 41.24 в период всего срока эксплуатации по п. 1.3;

автомобили после гарантийного пробега срока службы по п. 1.4.

1.6. Агрегаты, узлы и детали автомобиля, влияющие на дымность, должны быть сконструированы, изготовлены и установлены таким образом, чтобы дымность автомобиля не превышала установленных норм в период всего срока эксплуатации при условии соблюдения правил эксплуатации и обслуживания, указанных в прилагаемых к автомобилю инструкциях (руководствах).

Разд. 1. (Измененная редакция, Изм. № 2).

Устройство выхлопной системы Рено Логан

Новый глушитель состоит из трёх частей:

Приёмная труба с катализатором.
Средняя часть с резонатором.
Задняя часть.

Одной из самой распространённой работой в выхлопной системе является замена повреждённого глушителя целиком.

Для того чтобы найти неисправность в глушителе когда «сечёт», автомобиль надо осмотреть снизу, например, со смотровой ямы или эстакады.

Вначале надо проверить соединение приёмной трубы так, как может быть прогар прокладки, а также необходимо просмотреть всю систему. И также сделаем отметку, где наблюдается прорыв выхлопных газов, чтобы знать какую часть глушителя нам необходимо приобрести.

Выхлопной системы Рено Логан, то есть новых глушителей, нет в продаже и купить их можно только на разборке авто.

Мастера продемонстрируют видеоинструкцию, как правильно снять выхлопную трубу, а именно сам процесс снятия старого глушителя. А затем уже будет производиться замена той части глушителя, которая прогорела.

Сам глушитель крепится на резиновых креплениях, которые необходимо снять. Для удобства снятия побрызгаем соединение резины с выступом глушителя средством типа WD 40 или подобным и снимаем резиновый подвес с выступа.

Затем необходимо отдать крепёж приёмной трубы к выпускному коллектору двигателя и отвести трубу от коллектора. Далее отдаётся питание датчика концентрации выхлопных газов. Снимать нужно аккуратно, чтобы не повредить клемник, он иногда закисает от времени.

На первых выпусках автомобилей Логан первый Лямбда зонт стоит на выпускном коллекторе и его соответственно снимать нет необходимости.

Но также если имеется датчик кислорода за катализатором, то его также необходимо освободить от питания, разъединив фишку. Далее снимается основной резиновый подвес глушителя таким же образом, как было показано на примере задней части трубы.

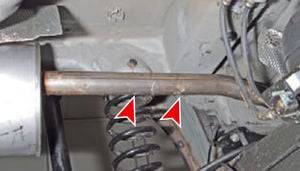

Как видно на картине, глушитель «лёг» на тело задней балки. Для того, чтобы его можно было вынуть, и ничего при этом не повредить необходимо нам немого приопустить саму балку.

Для этого надо отпустить скобу крепления балки от кузова автомобиля, открутив три болта на «16», используя головку, удобнее будет длинную.

Желательно также открутить амортизатор и снять пружину, чтобы вынуть тело глушителя Логан без проблем.

На видео мастеров Ремонт Рено хорошо видно (см. в конце статьи), что после снятия пружины и отдачи нижнего крепления амортизатора глушитель вышел без проблем. Нужно только следить за тем, чтобы при снятии глушителя ничего не задеть и не повредить, например, тормозной шланг или датчик АБС. Короче говоря, при работе действуем аккуратно и не торопясь.

Мастера показывают место (см. видео), где протирается гусак, в дальнейшем он прогорает в этом месте и его необходимо будет заменить. Это одно из больных мест Логана и нужно быть к этому всегда готовым.

Если будет производиться замена глушителя на другой, тогда открутим лямбда-зонд с таким условием, что он рабочий. У мастеров есть специальная головка на «22» с боковым разрезом, чтобы надеть на датчик, не повредив его проводку и фишку.

Подобным образом демонтируется и второй лямбда-зонд, который находится за катализатором.

Для замены потребуется два фланца и соединительный хомут (набор), которые есть на любом авторынке. Главное надо подобрать диаметр патрубков, чтобы они соответствовали диаметру трубы глушителя.

После того как будет заменена прогоревшая часть глушителя уже на вваренных фланцевых соединениях, устанавливаются лямбда-зонды. Затем глушитель устанавливается на автомобиль.

В этом случае приобретён глушитель целиком в рабочем состоянии и будут его устанавливать мастера целиком взамен старого. А также установят ранее снятые лямбда-зонды.

Мастера понятно объяснили, как выполнить замену глушителя целиком на Рено Логан своими руками и если у вас нет свободного времени тогда приезжайте в автосервис.

Замена глушителя на Рено Логан видео

На этом заканчиваю редактировать статью.

До свидания. Ставьте лайки и пишите комментарии.

Читайте далее:

Глушитель Рено Логан: назначение и принцип действия

Еще одним ключевым элементом выхлопной системы является глушитель. Уже по названию можно понять, что устройство предназначено для снижения уровня шумов, а также преобразования энергии ОГ. Конструктивно узел состоит из 2-х узлов, среди которых главный глушитель и резонатор (устанавливается на входе). Уменьшение уровня шума в устройстве происходит за счет многократного преломления звукового потока ОГ с последующим его поглощением.

Уменьшение объема загрязняющих веществ. Здесь в большей степени работает катализатор, но и фильтрующие элементы глушителя частично берут на себя выполнение такой опции.
Преобразование энергии отработавших ОГ, уменьшение их температуры, снижение пульсаций.
Уменьшение уровня шума. Благодаря особой конструкции устройства, посторонние звуки устраняются почти без шума. Часто автовладельцы Renault Logan жалуются на громкую работу глушителя. При наличии такой проблемы можно говорить о неисправности системы выхлопа и необходимости ее ремонта.

Рассмотренные функции должны быть реализованы таким образом, чтобы мотор Рено если и терял в мощности, то незначительно.

Отдельного внимания заслуживает конструкция глушителя. Существует мнение, что это простой узел, в котором отсутствуют сложные элементы. Это не так. Глушитель — наиболее сложное устройство выхлопной системы. В автомобиле Рено Логан таких узла два:

Вспомогательный глушитель (резонатор) — предназначен для первичного уменьшения шумов и пульсаций. Конструктивно это трубка, имеющая большое число отверстий (перфорация), и помещенная в другой металлический кожух.
Главный глушитель гарантирует окончательное подавление шумов. В отличие от предварительного узла его конструкция сложнее. Так, в корпусе из металла содержится группа трубок с отверстиями, а сам кожух условно делится на несколько камер. Некоторые из них наполняются специальным материалом, обеспечивающим поглощение звуков. Подавление шумов внутри устройства происходит за счет многократного преломления звуков.

При самостоятельной настройке принцип следующий:

Убираются все элементы, которые заставляют газ вытекать в обратную сторону. Если не выполнить эту работу, высок риск появления резонансных частот с последующим рассеиванием волн. Как следствие, конструкция выхлопной трубы делается максимально прямой. Если этого не реализовать эту задачу, распределение газов будет неравномерным.
Места стыков обрабатываются с помощью теплоизолирующих материалов. Для организации такой теплоизоляции применяются спецматериалы.
Все места стыков делаются гибкими, что обеспечивает устойчивость к окружающей среде. Если же этого не сделать, высок риск повреждения (деформаций).
В процессе диагностики применяется специальная техника, с помощью которой измеряется момент вращения коленвала, а также обороты мотора.

Опытные автолюбители знают, что путем модернизации глушителя можно увеличить мощность силового агрегата. Этот параметр зависит от двух компонентов — момента и скорости вращения коленвала. Расчет производится путем перемножения этих составляющих между собой. Частота вращения вала зависит от скорости наполнения цилиндра. Если закрыть выход из глушителя, то снижения давления в системе не произойдет, а вывод газов станет невозможным. Как следствие, возрастает давление в системе, а цилиндр перестает очищаться. Итог — сбои в работе двигателя.

Выхлопная система Рено построена таким образом, что объем ОГ совмещался с общим объемом рабочей смеси, которая сюда поступает. Благодаря этому, выхлопная система работает с наибольшей эффективностью. Для повышения уровня мощности допускается тюнинг выхлопной системы и монтаж прямоточного глушителя, о котором упоминалось выше.

Если же необходима замена устройства, то выбор можно осуществлять с учетом информации в таблице.

Как заменить глушитель на «Рено Логан»

Процедура замены глушителя не должна вызывать каких-либо сложностей. Единственный важный нюанс — это выбор нового качественного глушителя. Чтобы новое изделие служило долго, необходимо заранее узнать о критериях выбора «глушаков» и их стоимости:

итальянский производитель Atiho предлагает простые и доступные глушители из обычной стали. Служить они будут не очень долго, зато и стоят недорого — от 2 до 3 тыс. руб. в сборе;
глушители Miles стоят чуть дороже — до 3,5 тыс. руб., однако и срок службы у них будет достигать 6–7 лет, так как они выполнены из стали с покрытием из алюминия;
оригинальные изделия производства Renault стоят дороже всего — до 8 тыс. руб., так как выполняются из нержавеющей стали и поэтому будут служить не менее 10 лет.

Подготовка инструментов для работы

Чтобы замена глушителя прошла максимально быстро, нужно заранее подготовить нехитрый набор инструмента. В набор входят два рожковых ключа на 10 и плоская отвёртка с тонким лезвием. Ключи понадобятся для откручивания гаек, а отвёртка может пригодиться в том случае, если трудно будет руками снять глушитель с резинок.

Описание конструкции системы выпуска отработавших газов двигателя 1,6 (16V)

Система выпуска отработавших газов:
1 – основной глушитель;
2 – подушка подвески системы выпуска отработавших газов;
3 – кронштейн подвески системы;
4 – дополнительный глушитель;
5 – каталитический нейтрализатор отработавших газов;
6 – уплотнительное кольцо
Система выпуска состоит из выпускного коллектора, приемной трубы с
каталитическим нейтрализатором отработавших газов, дополнительного и
основного глушителей и соединяющих их труб. Все элементы системы, кроме
выпускного коллектора, сварены в единое целое. Фланец выпускного
коллектора соединен шаровым шарниром с фланцем приемной трубы.

Подушки подвески системы выпуска отработавших газов
Система выпуска подвешена к кузову на двух резиновых подушках.

Выпускной коллектор закрыт теплозащитным экраном(для
наглядности показан на снятом двигателе)
Над нейтрализатором, дополнительным и основным глушителями и около
топливного бака установлены теплозащитные экраны.

Металлическая уплотнительная прокладка между выпускным коллектором и
головкой блока цилиндров
Выпускной коллектор крепится к шпилькам головки блока цилиндров девятью
гайками.
Между выпускным коллектором и головкой блока цилиндров установлена
металлическая уплотнительная прокладка.

Уплотнительное кольцо со сферической поверхностью
К фланцу выпускного коллектора на двух шпильках крепится фланец приемной
трубы.
Для уплотнения шарнирного соединения выпускного коллектора и приемной
трубы применяется надетое на фланец выпускного коллектора кольцо из
композитного материала со сферической наружной поверхностью, а во фланце
приемной трубы выполнена внутренняя сферическая поверхность.

Соединение приемной трубы с выпускным коллектором
Соединение фланцев стягивается двумя гайками и цилиндрическими
пружинами, надетыми на шпильки выпускного коллектора.

Детали соединения приемной трубы и выпускного коллектора:
1 – гайка;
2 – шпилька;
3 – пружина

Расположение меток на трубе между нейтрализатором и дополнительным
глушителем
В нижней части выпускного коллектора установлен управляющий датчик
концентрации кислорода в отработавших газах (лямбдазонд). Второй датчик
концентрации кислорода – диагностический – установлен в трубе после
каталитического нейтрализатора.
Каталитический нейтрализатор предназначен для уменьшения выбросов в
атмосферу оксида углерода, оксидов азота и несгоревших углеводородов.
Каталитический нейтрализатор представляет собой с множеством пор,
покрытых катализаторами дожига: родием, палладием, платиной.
Проходя через поры, оксид углерода превращается в углекислый газ,
несгоревшие углеводороды – в водяной пар, а оксиды азота
восстанавливаются до безвредного азота. Степень очистки газов в
исправном нейтрализаторе достигает 90–95 %.
Для нормальной работы нейтрализатора состав отработавших газов (в
частности, содержание в них кислорода) должен находиться в строго
заданных пределах. При наличии в отработавших газах соединений свинца
каталитический нейтрализатор и датчик концентрации кислорода быстро
выходят из строя. Поэтому эксплуатация автомобиля на этилированном
бензине категорически запрещается, даже кратковременная. Также причиной
выхода из строя нейтрализатора может стать неисправная система зажигания
или система питания. При пропусках воспламенения несгоревшее топливо,
попадая в нейтрализатор, догорает и спекает в нем блок с катализаторами,
что может привести к закупорке выпускной системы и остановке (или
сильной потере мощности) двигателя.

Расположение меток на трубе между дополнительным и основным
глушителями
Глушители и каталитический нейтрализатор – неразборные узлы, при выходе
из строя их необходимо заменять новыми. В запасные части поставляются
нейтрализатор с приемной трубой, дополнительный и основной глушители с
трубами определенной длины, а также специальные хомуты для соединения
труб. Для замены отдельного элемента цельной системы в двух местах на ее
трубах нанесены метки (кернения), по которым можно разрезать трубы.

Соединяют трубы нового узла с трубами системы выпуска специальным
хомутом
Обслуживание системы выпуска заключается в ее периодическом осмотре,
проверке на герметичность соединений и наличие сквозной коррозии,
предусматривает подтяжку ослабленных соединений и замену резиновых
подушек подвески.

220

221

223

..

Устройство глушителя

Выхлопная система Рено Логан

Многие считают, что глушитель – это простой элемент автомобиля, но даже он имеет очень сложное устройство. Выполнение системой всех функций становится возможным за счет выполнения глушителем трех важных процессов. С его помощью происходит распределение газов по всем трубкам в моторе, в результате чего они намного быстрее выводятся из транспортного средства. Кроме того, выхлопная система обеспечивает гашение звуковых волн, чтобы шум во время включения двигателя стал менее выраженным. Также становится возможным преобладание ударных волн в среде, которая состоит в основном из газового вещества.

Глушитель Рено Логан: назначение и принцип действия

Уменьшение объема загрязняющих веществ. Здесь в большей степени работает катализатор, но и фильтрующие элементы глушителя частично берут на себя выполнение такой опции.
Преобразование энергии отработавших ОГ, уменьшение их температуры, снижение пульсаций.
Уменьшение уровня шума. Благодаря особой конструкции устройства, посторонние звуки устраняются почти без шума. Часто автовладельцы Renault Logan жалуются на громкую работу глушителя. При наличии такой проблемы можно говорить о неисправности системы выхлопа и необходимости ее ремонта.

Вспомогательный глушитель (резонатор) — предназначен для первичного уменьшения шумов и пульсаций. Конструктивно это трубка, имеющая большое число отверстий (перфорация), и помещенная в другой металлический кожух.
Главный глушитель гарантирует окончательное подавление шумов. В отличие от предварительного узла его конструкция сложнее. Так, в корпусе из металла содержится группа трубок с отверстиями, а сам кожух условно делится на несколько камер. Некоторые из них наполняются специальным материалом, обеспечивающим поглощение звуков. Подавление шумов внутри устройства происходит за счет многократного преломления звуков.

Для обеспечения полноценной работы глушителя отдельное внимание должно уделяться его настройке. Как правило, эта работа поручается профессионалам на СТО

При самостоятельной настройке принцип следующий:

Убираются все элементы, которые заставляют газ вытекать в обратную сторону. Если не выполнить эту работу, высок риск появления резонансных частот с последующим рассеиванием волн. Как следствие, конструкция выхлопной трубы делается максимально прямой. Если этого не реализовать эту задачу, распределение газов будет неравномерным.
Места стыков обрабатываются с помощью теплоизолирующих материалов. Для организации такой теплоизоляции применяются спецматериалы.
Все места стыков делаются гибкими, что обеспечивает устойчивость к окружающей среде. Если же этого не сделать, высок риск повреждения (деформаций).
В процессе диагностики применяется специальная техника, с помощью которой измеряется момент вращения коленвала, а также обороты мотора.

Если же необходима замена устройства, то выбор можно осуществлять с учетом информации в таблице.

Система выпуска отработавших газов Рено Логан

Система выпуска отработавших газов:
1 — выпускной коллектор;
2 — прижимная пластина крепления приемной трубы к выпускному коллектору;
3 — каталитический нейтрализатор отработавших газов;
4 — демпфер;
5 — дополнительный глушитель;
6 — основной глушитель;
7 — кронштейн подвески системы

Система выпуска состоит из выпускного коллектора, приемной трубы с каталитическим нейтрализатором отработавших газов, дополнительного и основного глушителей и соединяющих их труб. Все элементы
системы, кроме выпускного коллектора, сварены в единое целое. Фланец выпускного коллектора соединен шаровым шарниром с фланцем приемной трубы.
К трубе, соединяющей каталитический нейтрализатор и дополнительный глушитель, прикреплен резинометаллический демпфер для гашения резонансных колебаний системы выпуска.
Система выпуска подвешена к кузову на трех резиновых подушках. Над нейтрализатором, дополнительным и основным глушителями и около топливного бака установлены теплозащитные экраны.
Между выпускным коллектором и головкой блока цилиндров установлена металлическая уплотнительная прокладка.
Для уплотнения шарнирного соединения выпускного коллектора и приемной трубы применяется надетое на фланец выпускного коллектора кольцо из композитного материала со сферической наружной
поверхностью, а во фланце приемной трубы выполнена внутренняя сферическая поверхность. Соединение фланцев стягивается прижимной пластиной через две конические пружины, надетые на шпильки
выпускного коллектора. Пружины поджаты гайками, навернутыми на шпильки.

Расположение системы выпуска отработавших газов на автомобиле Рено Логан (защита силового агрегата для наглядности снята):

1 — резиновая подушка подвески системы выпуска;
2 — теплозащитный экран

Выпускной коллектор закрыт теплозащитным экраном…

… и крепится семью гайками к шпилькам головки блока цилиндров (теплозащитный экран для наглядности снят)

Соединение приемной трубы с выпускным коллектором:
1 — пружина;
2 — прижимная пластина;
3 — гайка

Выпускной коллектор с датчиком концентрации кислорода:
1 — уплотнительное кольцо соединения коллектора с приемной трубой;
2 — датчик концентрации кислорода;
3 — выпускной коллектор;
4 — уплотнительная прокладка соединения коллектора и головки блока цилиндров;
5 — экран выпускного коллектора

В нижней части выпускного коллектора установлен датчик концентрации кислорода в отработавших газах (лямбда-зонд).
Каталитический нейтрализатор предназначен для уменьшения выбросов в атмосферу оксида углерода, оксидов азота и несгоревших углеводородов. Для нормальной работы нейтрализатора состав отработавших
газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах. Эту функцию выполняет электронный блок управления двигателем (ЭБУ), определяющий количество
подаваемого топлива в зависимости от сигналов датчика концентрации кислорода. При наличии в отработавших газах соединений свинца каталитический нейтрализатор и датчик концентрации кислорода
быстро выходят из строя. Поэтому эксплуатация автомобиля на этилированном бензине категорически запрещается, даже кратковременная.
Также причиной выхода из строя нейтрализатора может стать неисправная система зажигания или система питания. При пропусках воспламенения несгоревшее топливо, попадая в нейтрализатор, догорает и
спекает в нем блок катализатора, что может привести к закупорке выпускной системы и остановке (или сильной потере мощности) двигателя.

Расположение меток на трубе между нейтрализатором и дополнительным глушителем

Расположение меток на трубе между дополнительным и основным глушителями

Соединяют трубы нового узла с трубами системы выпуска специальным хомутом
Глушители и каталитический нейтрализатор — неразборные узлы, при выходе из строя их необходимо заменять новыми. В запасные части поставляются нейтрализатор с приемной трубой, дополнительный и
основной глушители с трубами определенной длины, а также специальные хомуты для соединения труб. Для замены отдельного элемента цельной системы в двух местах на ее трубах нанесены метки
(кернения), по которым можно разрезать трубы.
Обслуживание системы выпуска заключается в ее периодическом осмотре, проверке на герметичность соединений и наличие сквозной коррозии, предусматривает подтяжку ослабленных соединений и замену
резиновых подушек подвески.

Выбор глушителя и средней части на Рено Логан

Поломанный глушитель

При выборе глушителя стоит учитывать качество материала исполнения. От этого будет зависеть то, сколько он продержится, весь свой ресурс или быстро прогорит. Самый оптимальный вариант установить оригинальный заводского изготовления. Но, существуют аналоги, которые по качеству ничем не уступают изготовленному на заводе Рено.

Сам глушитель

Итак, рассмотрим артикулы и аналоги глушителя, которые можно установить Рено Логан.

Оригинальный артикул

Старый и новый оригинальный глушитель

Оригинальный каталожный номер выглядит так — 6001549415. Он идеально становится на штатные крепления и не требует никаких доработок. Стоимость его составляет 9 500 руб.

Аналоги

Вторым вариантом остается установка аналогов, качество которых также хорошее, но а цена немного дешевле.

Наименование производителя	Каталожный номер	Цена в рублях
Asam	01372	2250
Bosal	200-005	6500
Veneporte	RN55262	10500

Один из самых распространённых вариантов замены — BOSAL

Средняя часть глушителя

Средняя часть глушителя также имеет оригинальный каталожный номер — 6001549412. Средняя стоимость по РФ составляет – 7500 рублей.

Аналоги

При этом и эта деталь имеет аналоги, которые эксперты рекомендуют для установки на Рено Логан.

Наименование производителя	Каталожный номер	Цена в рублях
Asmet	10.105	1800
Asam	01375	2500
Ernst	536 00 4	6000
Veneporte	RN55261	9000

Признаки неисправности системы выхлопа

Владельцы Логана должны своевременно реагировать на проблемы в системе выхлопа и предпринимать соответствующие меры. Так, диагностировать поломку можно по следующим симптомам:

Белый дым. Бывают ситуации, когда из выхлопной трубы вылетают клубы дыма (почти пара) белого цвета. Такая проблема часто вызвана следующими причинами:

Износились или повредились направляющие клапанов. В такой ситуации проводите полное ТО клапанов, а также их замену (при необходимости).
Из трубы выходит пар, возникший из-за накопившегося конденсата.
Повреждены маслосъемные колпаки. Решение — замена вышедших из строя устройств.
Износились кольца для съема масла на одном или нескольких поршнях. После осмотра может быть обнаружена деформация или более серьезный дефект кольца. Такие проблемы, как правило, приводят к попаданию смазывающего состава на поршень, а после — в камеру сгорания. Решение — замена поршневых колец с последующей настройкой параметров двигателя.
Чрезмерный износ цилиндров, на которых могли появиться задиры или трещины. Как правило, это вызвано нехваткой смазывающего состава или воздействием на устройства высоких температур.
Уровень масла поднялся выше допустимой нормы. Как следствие, состав проникает через границы поршневых колец. Выход в такой ситуации — слив масла до достижения безопасного уровня.
Нарушение целостности прокладок на ГБЦ. По этой причине масло проникает в камеру сгорания. Для решения задачи поменяйте прокладку ГБЦ и убедитесь, что на ней отсутствуют следы повреждений.
Давление в картере слишком высокое, из-за чего масло «продавливает» через поршневые кольца. Причиной загрязнений является забитый сапун.

Дым черного цвета. При наличии клубов дыма черного цвета из выхлопной трубы очищайте или меняйте фильтр. Еще одни вероятная проблема — клин вала тяги или тросика, что приводит к попаданию топливной смеси в узел воздушной заслонки.
Дым коричневого цвета. Причина — негерметичность воздушного фильтра или же его неправильный монтаж.

При корректном и своевременном обслуживании выхлопной системы она может отработать не один десяток лет. Если же какой-то из элементов и выходит из строя, то он должен быть незамедлительно заменен.

Назначение в машине

Как уже было сказано выше, эти детали призван выполнять две основные функции:

вывод всего объёма выхлопных газов, поступающих из коллектора;
снижение температуры и шума при выводе.

Большинство транспортных средств не может работать без выхлопной системы.

Где располагается и из чего сделан

Расположение глушителя под кузовом автомобиля обусловлено его функциями.

Обычно трубы монтируются вдоль центральной оси машины и в специальных нишах днища.

На некоторых моделях внедорожников и грузовых автомобилях частично трубы могут располагаться и над кузовом — скорее для создания визуального эффекта дизайна авто, нежели из практических побуждений.

Трубы фиксируются в специальных нишах, чтобы не подвергаться механическим ударам во время движения по неровной дороге

Выхлоп расположен максимально высоко, к тому же для каждого цилиндра используется своя труба

На маломощных моторах (до 100 кВт) устанавливаются детали их жаропрочной стали — это бывает достаточно, чтобы обеспечить надлежащее качество работы.

Однако на сегодняшний день производство всех частей основано на использовании более современных материалов:

нержавейка — детали из нержавеющей стали редко встречаются в продаже, так как слишком дорого стоят. Однако срок службы таких изделий равен не менее 10 годам, а если у водителя не агрессивный стиль вождения, то «глушак» может прослужить и все 15 лет;
алюминизированная сталь — это сталь, которая сверху покрыта тонким слоем алюминия. На данный момент такие глушители очень востребованы засчёт своей низкой стоимости, ресурс изделий — примерно 5 лет;
сталь без покрытия — самый дешёвый материал для изготовления. Однако сталь быстро прогорает, поэтому такой «глушак» прослужит не более 2 лет.

Выхлопная система Рено Логан

НОРМЫ ДЫМНОСТИ
