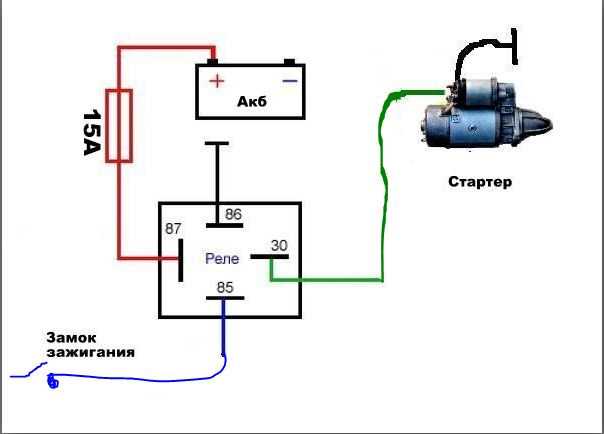

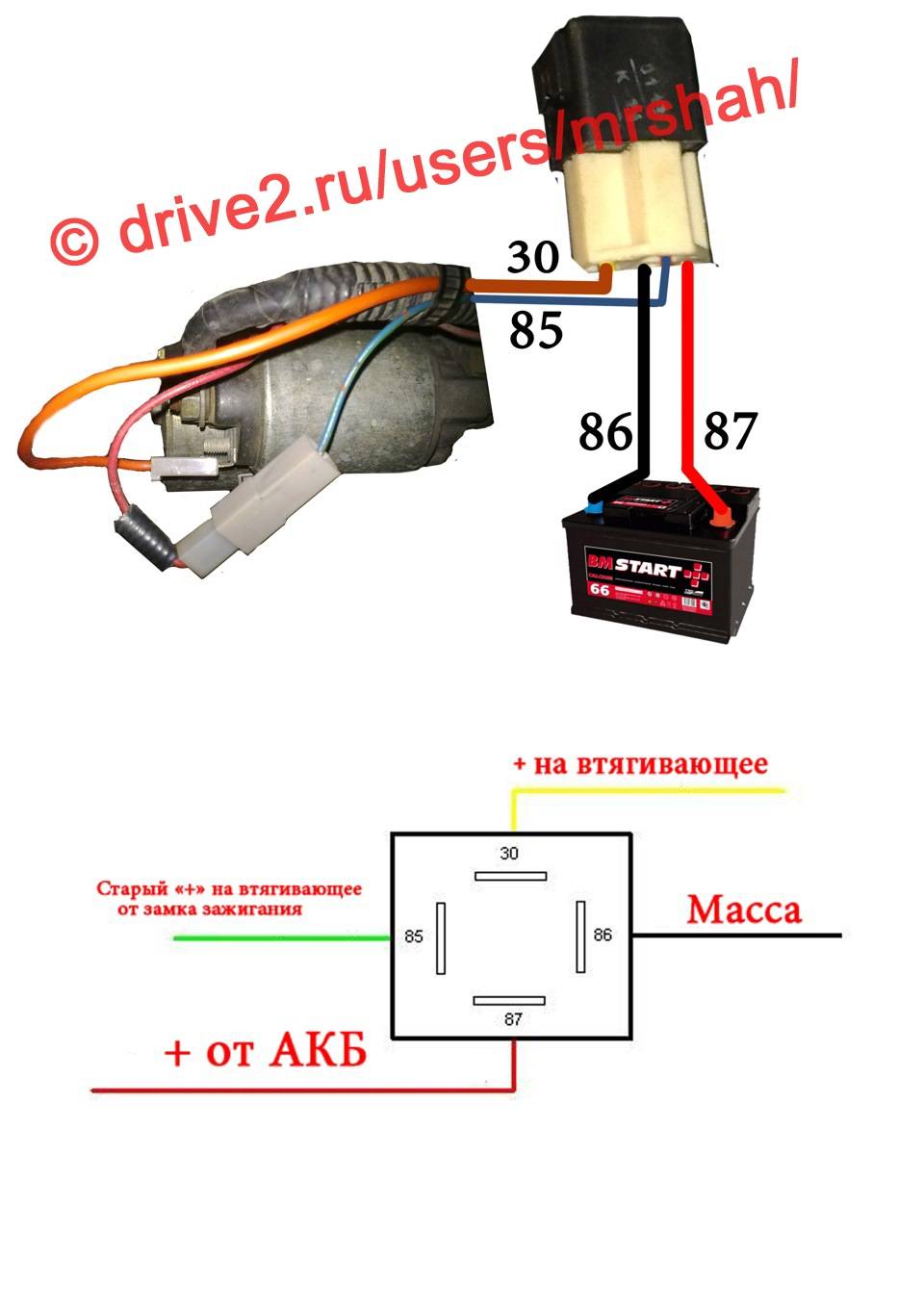

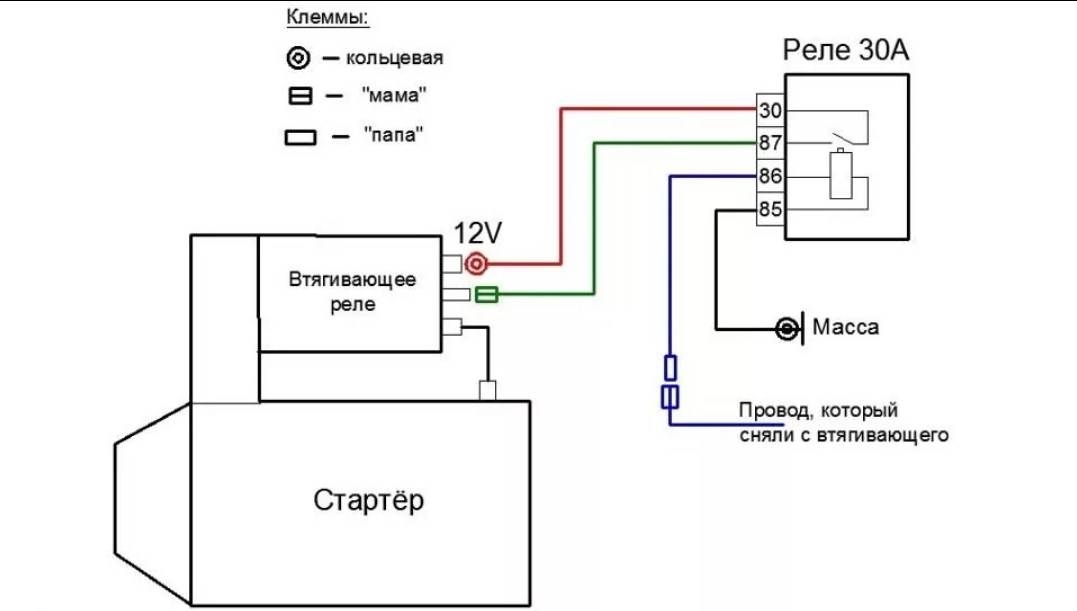

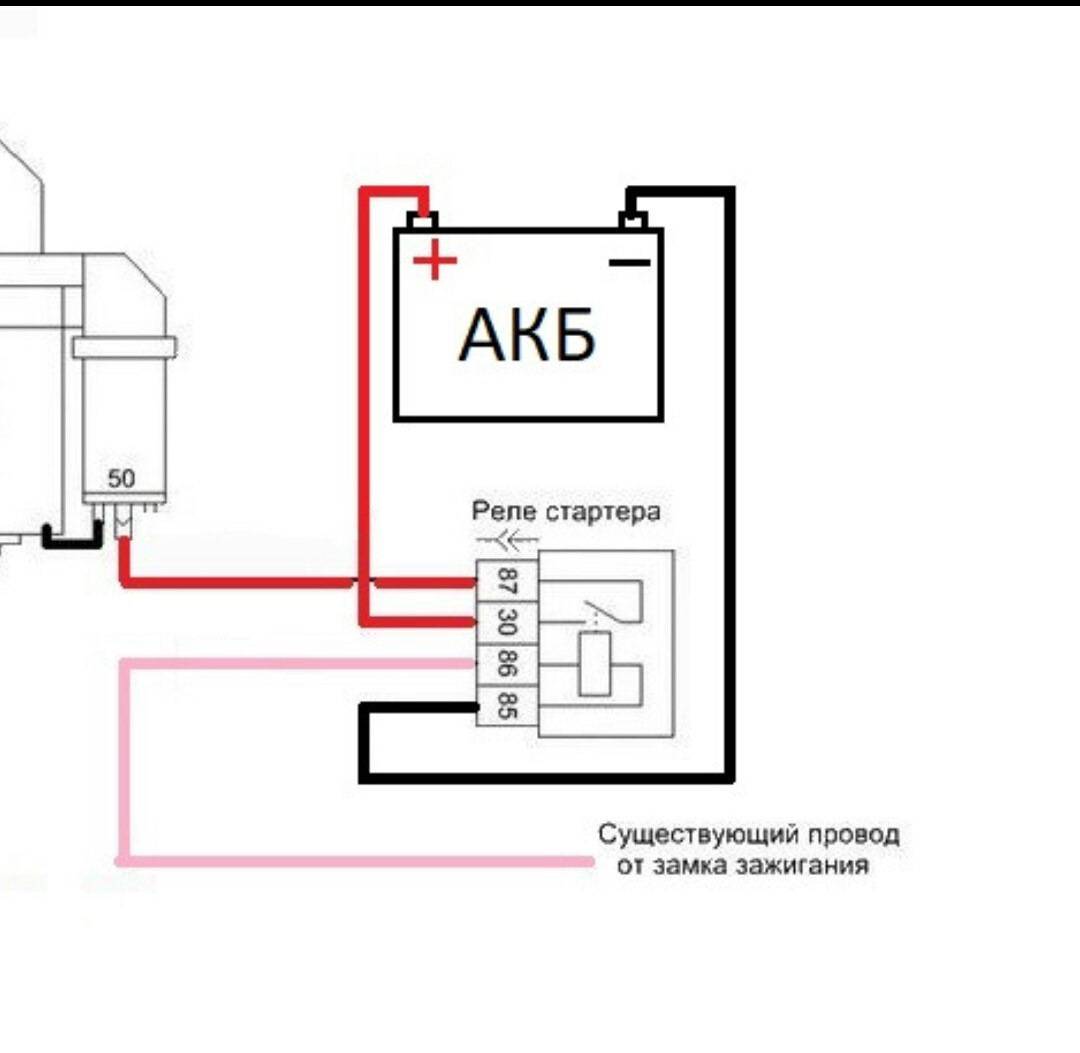

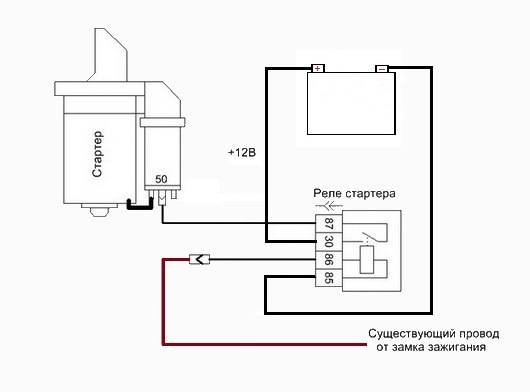

Дополнительное реле стартера ВАЗ 2110 (установка, схема)

Типы монтажных блоков

ВАЗ 2110 имеет 2 типа монтажных блоков:

1. основной;
2. дополнительный.

В первом содержится большинство предохранителей и реле цепи питания автомобиля. Во втором же расположились приборы, отвечающие за цепи питания мотора. Основной блок со временем пережил ряд преобразований и модернизаций — всего их было три. Основное отличие между которыми в количестве реле. Начиная с первых моделей и заканчивая сегодняшним днем, оно выросло с шести до восьми.

Монтажный блок нового образца

Область требовала обновления с каждой модификацией ВАЗ 2110. Нужно исправление некоторых недочетов конструкции, которые были заметны с самого начала. Предохранитель противотуманных фар не имел платы и болтался на жгуте из кабелей рядом с самим монтажным блоком.

Первое изменение компоновки основного монтажного блока произошло именно в связи с помещением в него предохранителя противотуманок, а также увеличением числа реле. В обновленной модификации последних не 6 или 7, а 8.

Особа вариативность новых модификаций блоков связана с наличием или отсутствием реле переднего света К1: в некоторых моделях присутствуют лишь ножки и перемычки, требующие обрезания при самостоятельной установке К1 или только ножки, без перемычек. В других современных блоках ставят и само реле.

Монтажный блок старого образца

Здесь находятся шесть реле и 20 предохранителей. Место его расположения такое же, как и у современных моделей. Со временем, добавилось еще одно реле, отвечающее за передний свет. В остальном же, его конструкция ничем принципиально не отличается от последующих.

Втягивающее реле стартера ВАЗ 2110: где находится, замена своими руками

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Как оно работает

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Проверка

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

1. Добираемся до самого стартера.
2. Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
3. Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
4. Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
5. Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
6. Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Демонтаж

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Демонтируйте воздушный фильтр.
3. Отключите комплект проводков, которые идут на втягивающее.
4. Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
5. Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
6. Снимите стартер.
7. Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
8. Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

1. Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
2. На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
3. Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
4. У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
5. Проверьте замыкание витков двух обмоток, используя омметр.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

Сборка пусковых проводов (фото схема)

У крокодилов есть заводские отверстия под винты М4, но это нехорошо! Отверстия просверливаются дрелью, затем палкой на М8 нарезается резьба. Отверстие соответственно нужно просверлить на миллиметр уже, то есть сверлом на 7 мм.

Затем берется наконечник ТМЛ и прикручивается к крокодилу винтом М8, после чего лишний винт вырезается ножовкой. Это необходимо для точного измерения длины шурупа:

В результате все винты укорачиваются. К сожалению, таких коротких шурупов я не нашел в продаже, поэтому пришлось их самому разрезать:

Крокодилы со снятыми ручками и установленными короткими винтами:

Далее кабель КОГ1 разрезается на 8 равных частей (по 25 см) и зачищается. Длина «косички» должна быть такой, чтобы она подходила к TML, вкрученному в отверстие винтом, и изоляция начиналась сразу там, где заканчивается пластик ручек. Оставлять изоляцию нельзя – она ​​слишком толстая, кабель не влезает в просвет ручки крокодила, к тому же в этом случае не влезает пластиковая изоляция ручек.

Затем кончики ТМЛ прижимают к «косичкам». Это делается с помощью пресс-клещей ПК-35 КБТ.

Конечно, лучше было бы прессовать не битой, а шестигранником с использованием гидравлики, но по роду своей работы я не работаю с большими участками и у меня нет гидравлических плоскогубцев. Однако точечный обжим также обеспечивает отличный контакт.

Затем накладывается клейкая термоусадочная пленка, которую измельчают феном. Если вы хотите сэкономить, можете пропустить этот шаг, но все же лучше сделать:

Также все решается так:

И на ручки поставил утеплитель. Если все было сделано правильно, то сверлить отверстия в утеплителе не нужно:

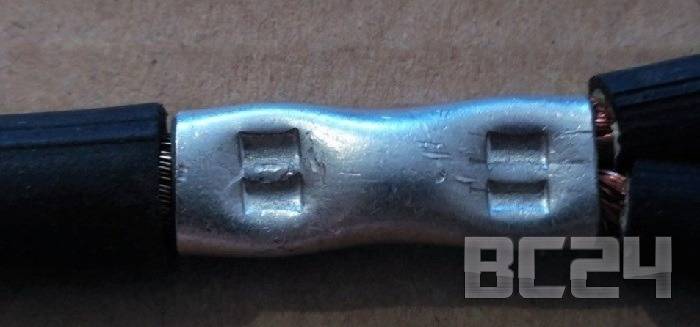

Далее с помощью гильз GML производится основное соединение. Чтобы две жилки по 16 квадратов нормально прилегали друг к другу, с одной стороны втулку слегка зажимают щипцами.

герметизируется все тем же ПК-35. Я даже был удивлен, насколько легко это сделать для такого разреза:

После этого рукава и участки провода с обеих сторон изолируются термоусадочным клеем. Вот что произошло (отрицательная ветка). Общая длина 2,5 метра (а если считать от «носов» «крокодилов», то даже немного больше):

Второй (положительный) провод делается аналогично):

И вот что произошло;

Тросики для запуска двигателя оказались очень тяжелыми, но надежными. Периодическое обслуживание – только затяжкой болтов.

Также решил создать дополнительную защиту от сверхтоков (при неправильном подключении или коротком замыкании) – в отличие от китайских такой кабель при коротком замыкании не сгорит, но лучше не думать о том, что будет с аккумулятор. Для этих целей были закуплены польские предохранители мощностью 500 ампер, а также наконечники TML сечением 35 квадратов:

Предохранители вставляются в центр каждого провода на болтовом соединении с помощью винта M8 и изолируются термоусадочной изоляцией.

Реле и дополнительные предохранители

В блоке предохранителей находятся восемь реле, которые отвечают за следующие устройства в машине:

• К1 – контроль исправности ламп;
• К2 – «дворники» лобового стекла;
• К3 – прерыватель поворотников и аварийного сигнала;
• К4 – включение ближнего света;
• К5 – переключение на дальний свет;
• К6 – резервное реле;
• К7 – включение подогрева заднего стекла;
• К8 – контроль работы задних противотуманок.

Также автолюбителям стоит знать, что некоторые плавкие вставки в ВАЗ-2111 находятся отдельно от описанного выше общего блока. Так, плавкая вставка центрального замка располагается в отдельной коробочке сзади блока предохранителей.

В этом семействе моделей автомобилей есть и дополнительный блок из трех предохранителей и трех реле, который располагается справа от приборной панели за пластиной облицовки, закрепленной на два самореза. Здесь находятся следующие предохранители и реле:

• контроллер и модуль зажигания;
• клапан для продувки адсорбера, датчиков кислорода, скорости и расхода воздуха;
• насос топлива и форсунки;
• электровентилятор;
• бензонасос;
• зажигание.

Как оказывается, найти, продиагностировать и заменить нужный предохранитель самостоятельно при минимальной подготовке достаточно просто для обычного автолюбителя. Лишь после проверки предохранителей стоит менять различные устройства, которые они защищают в машине.

Монтажный блок (блок предохранителей), а еще его называют черный ящик. Если электрика в автомобиле неожиданно перестала работать, тогда первым делом стоит проверить предохранители и реле.

Схема блока предохранителей

Монтажный блок предохранителей и реле :

1. реле дальнего света фар (К5);
2. реле ближнего света фар (К4);
3. реле контроля и проверки исправности ламп (К1);
4. пинцет для извлечения предохранителей;
5. реле включения стеклоподъемников дверей;
6. реле включения указателей поворота и аварийной сигнализации (К3);
7. реле включения стартера;
8. запасные предохранители;
9. место установки реле противотуманных фар;
10. реле включения стеклоочистителей и стекпоомывателей (К2);
11. реле включения обогрева заднего стекла (К7);
12. дополнительное реле (К6);
13. верхний ряд предохранителей (F1-F10 установлены по порядку номеров слева направо);
14. нижний ряд предохранителей (F11-F20 установлены по порядку номеров слева направо)

Примечание 1. На корпусе монтажного блока указаны порядковые номера и номинальный ток предохранителей. Назначение реле и защищаемые предохранителями цепи обозначены условными символами. Примечание 2. В зависимости от комплектации автомобиля сверху на монтажный блок могут быть установлены реле включения дополнительного оборудования. Предохранители и защищаемые цепи :

• F1 5А Лампы освещения номерного знака Лампы освещения приборов Контрольная лампа габаритного света Лампа освещения багажника Лампы габаритного света левого борта
• F2 7,5А Левая фара (ближний свет)
• F3 10А Левая фара (дальний свет)
• F4 10А Правая противотуманная фара
• F5 30А Электропривод стеклоподъемников дверей
• F6 15А Розетка переносной лампы Прикуриватель
• F7 20А Электровентилятор системы охлаждения Звуковой сигнал
• F8 20А Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
• F9 20А Очистители и омыватели ветрового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла.
• F10 20А Резервный
• F11 5А Лампы габаритного света левого борта
• F12 7,5А Правая фара (ближний свет)
• F13 10А Правая фара (дальний свет)
• F14 10А Левая противотуманная фара
• F15 20А Электрообогрев сидений Блокировка замка багажника
• F16 10А Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
• F17 7,5А Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания.
• Лампы сигнала торможения. Часы (или маршрутный компьютер).
• F18 25А Лампа освещения вещевого ящика. Блок управления отоплением и вентиляцией.
• F19 10А Блокировка замков дверей (центральный замок) Реле контроля исправности ламп сигнала торможения и габаритного света Указатели поворота с контрольными лампами Лампы света заднего хода Обмотка возбуждения генератора Блок индикации бортовой системы контроля Щиток приборов
• F20 7,5А Лампы задних противотуманных фонарей

Как проверить

После поворота ключа в замке зажигания в положение «ON» включается главное реле и подается питание на все, кроме стартера системы автомобиля. В этот момент в районе бензобака будет слышно жужжание – работа топливного насоса. Дальнейшее поворачивание ключом замкнет контакты реле стартера и запустит его. При повторных попытках крутить стартер подобного звука, вероятнее всего, слышно не будет, и это не является неисправностью. Топливная магистраль заполнена бензином, и датчик давления не даст запуститься насосу при неработающем двигателе.

Для проверки исправности используем лампу на 12 вольт и потребляемым током не более 0,25 А. К контактам подключим отрезки изолированного медного провода. Использование более мощной лампы может вывести из строя микросхемы ЭБУ.

Проверяем наличие питания на управляющих контактах катушки реле – клеммы 85 и 86, поочередным касанием относительно минусового контакта аккумулятора. При наличии питания на одном из контактов лампа вспыхнет, что означает исправность управляющего контура. Если подключить лампу напрямую к управляющим клеммам пары 85-86, при последующем включении зажигания лампа загорится секунд на 15-20. В противном случае необходимо проверить исправность подводящей к клеммам проводки и соответствующих предохранителей, или перейти к проверке работы ЭБУ.

Если на первом этапе проверки установлена исправность управляющих цепей клемм 85 и 86, на втором этапе проверки проверяем наличие +12 В на ножке 87 реле управления топливным насосом относительно массы. Лампа не загорается – проверяем предохранитель цепи и проводку. Если напряжение на клемме присутствует, замыкаем перемычкой клеммы 87 и 30, тем самым имитируем ситуацию срабатывания реле, как результат – должен запуститься и начать работать топливный насос. При отрицательном результате попытаемся запустить насос напрямую и касаемся одним из проводов контрольной лампы поочередно клемм топливного насоса, второй провод закрепим на массе кузова. Если лампа загорелась, вероятнее всего, проблема в работоспособности самого насоса, в противном случае необходимо прозвонить силовую проводку топливного насоса.

Одним из вариантов неисправности реле топливного насоса является залипание контактов 86 и 30, из-за чего подача топлива будет продолжаться и после выключения двигателя. Причиной обычно бывает расплавление пластика держателей и последующее спаивание расплавом пары контактов. В этом случае реле необходимо заменить при первом же случае.

На видео подробно рассмотрены способы проверки топливного насоса:

• С какими неисправностями запрещена эксплуатация автомобиля
• Принцип работы двухзонного климат-контроля
• Как сделать лебедку из стартера своими руками: видеоинструкция и чертёж
• Зачем нужен воздушный фильтр в авто

Схема реле и предохранителей ВАЗ 2110

Монтажный блок, в котором расположены основные предохранители и реле — в салоне.

№ реле	Назначение
К1	Исправность ламп
К2	Очиститель переднего стекла
К3	Реле-прерыватель указателей поворота и аварийной сигнализации
К4	Ближний свет
К5	Включение дальних фар
К6	Дополнительное реле стартера
К7	Обогрев заднего стекла
К8	Задний противотуманный свет

№ предохранителя	Сила тока (ампер)	Описание предохранителей
F1	5	Лампы освещения номерного знака. Лампы освещения приборов. Контрольная габаритная лампа. Лампа освещения багажника. Левый габаритный фонарь
F2	7,5	Ближняя левая фара
F3	10	Дальняя левая фара
F4	10	Правый противотуманный свет
F5	30	Электродвигатели стеклоподъемников дверей
F6	15	Переносная лампа или розетка
F7	20	Электродвигатель вентилятора охлаждения двигателя. Звуковой сигнал
F8	20	Обогрев заднего стекла. Включение обогрева заднего стекла
F9	20	Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Обмотка обогрева заднего стекла
F10	20	Резерв
F11	5	Правый габаритный свет
F12	7,5	Правый ближний свет
F13	10	Правый дальний свет. Контрольная лампа включения дальнего света
F14	10	Левый противотуманный свет
F15	20	Электрообогрев сидений. Блокировка замка багажника
F16	10	Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17	7,5	Освещение салона. Индивидуальная подсветка. Подсветка выключателя зажигания. Лампы стоп-сигнала. Часы или маршрутный компьютер
F18	25	Освещение вещевого ящика. Контроллер отопителя. Прикуриватель.
F19	10	Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Свет заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер
F20	7,5	Задний противотуманный свет
