Момент затяжки болтов ГБЦ

Как производится регулировка момента протяжки болтов ВАЗ 2109?

При необходимости проведения обтяжки ГБЦ двигателя «Девятки» важно соблюдать не только силу и степень затягивания болтов, но и другие условия. Ниже рассмотрим, как правильно протянуть ГБЦ на ВАЗ 2109

Что понадобится?

Процедура протяжки креплений после снятия и ремонта, а также при установке ГБЦ производится исключительно динамометрическим ключом.

Помимо ключа, также потребуется штангенциркуль либо обычная линейка.

Пользователь Марат Ибатуллин снял видео, в котором наглядно показал, как выполняется задача по натяжке винтов.

Схема работы

Порядок закручивания болтов на автомобилях с двигателем инжектор или карбюратор определяется производителем и указывается в сервисной книжке к машине. По схеме процедура протягивания начинается с центральных двух болтов ГБЦ.

Закручивать болты ГБЦ нужно следующим образом:

1. Сначала необходимо крутить винты с усилием в ньютонах 2,0 кг/см.
2. Затем производится затяжка болтов с соблюдением момента 7,5-8,5 кг/см.
3. После этого все винты надо подтянуть на 90 градусов.
4. В конце производится еще один поворот каждого болта на 90 градусов.

Как осуществить натяжку винтов головки блока ВАЗ 2109 своими руками:

1. Держатель динамометрического ключа ставится в нулевое положение. Это свидетельствует о том, что данные инструмента соответствуют моменту начальной позиции.
2. Оцените показатели на ключе перед тем, как начать процедуру подтяжки.
3. Теперь можно вращать держатель инструмента. При выполнении задачи следите за показаниями.
4. Если произошло такое, что в ходе затяжки момент не изменяется, то крепление головки может поддаться растяжке. Это вполне нормально, так и должно быть. Сначала ключом винты затягиваются до 2 кг/см. Соблюдайте очередь натяжения, указанную на схеме.
5. На следующем этапе обтяжка выполняется еще раз в такой же последовательности. Только теперь болты необходимо тянуть примерно до 8 кг/см.
6. В конце процедуры винты надо затянуть один раз на 90 градусов по кругу, а затем еще раз на 90 градусов.

Канал RUS13 в своем ролике показал, как выполняется установка головки блока цилиндров на двигатель ВАЗ 2109 и натяжка болтов.

Правила затяжки

Какие нюансы следует учитывать при проведении этой процедуры:

Соблюдайте соответствующий момент затяжки ГБЦ ВАЗ 2109.
Использовать гаечные ключи и другой инструментарий не допускается, поскольку узнать степень натяжения можно только при помощи динамометра.
Чтобы произвести натяжку, разрешается применение только рабочих винтов. Болты должны соответствовать требованиям установленного на машине силового агрегата.
Прежде чем выполнить задачу, удостоверьтесь в том, что держатели исправные.
Если головка блока цилиндров менялась или ремонтировалась, то старые болты для натяжения использовать нельзя, нужно приобрести новые. На шестнадцатиклапанных силовых агрегатах допускается повторное применение винтов для фиксации головки блока, но только в том случае, если длина деталей будет не более 9,5 см. Измерять длину винта необходимо только с шайбой. Если болты больше 9,5 см, они подлежат замене.
Если транспортное средство оснащено алюминиевой головкой, то ГБЦ фиксируется на винтах типа ТТУ

Они не подлежат подтяжке, поскольку закручиваются в резьбу с определенным градусом.
При покупке прокладки для головки блока цилиндров необходимо обратить внимание на спецификации изготовителя. Часто в них прописывается определенный коэффициент затяжки, необходимый для конкретных прокладок

Учтите, что указанный момент силы не должен намного расходиться с тем, который применяется в процессе выполнения работы .
В силовых агрегатах, оснащенных алюминиевыми головками блока цилиндров, процедура подтяжки осуществляется на холодном моторе. Что касается чугунных двигателей, то в таких ДВС выполнять подтяжку нужно на горячую.

В каких случаях необходима затяжка головки цилиндров?

Необходимость периодически проводить затяжку ГБЦ свойственна только маркам машин, которые производились до 2010 года включительно. Все остальные модели современных авто имеют совершенно другую структуру двигателя, в результате чего этот этап работ не проводится. Однако тем, кто является владельцем того же ВАЗ-2106 или 2107, данная проблема в первую очередь актуальна во время прохождения ежегодного ТО автомобиля.

Необходимость в затяжке блока цилиндров появляется в результате постепенного скопления воды в том месте, где болты соприкасаются в блоке с цилиндрами. При этом главная причина кроется в исправлении неполадок по протечке смазки. Ведь если из корпуса двигателя масло начнет понемногу протекать, то уже через пару месяцев вы столкнетесь с проблемой работы цилиндров двигателя.

Протечка смазки происходит по разным причинам. Выделим основные из них:

• Разрушение структуры самой конструкции головки у блоков. Данная проблема чаще всего связана с периодическим перегревом двигателя или замыканием проводки.
• Появление нарушений в герметичности прокладок в блоке ГБЦ. Во время эксплуатации прокладки стираются и появляется необходимость периодически подтягивать болты. Момент самой затяжки в автосервисе или своими руками регулируют после прохождения автомобилем 100 тысяч км. Также отрегулировать усилие в обязательном порядке необходимо после замены ГБЦ.

Комбинированная затяжка

Исходя из достоинств и недостатков простой затяжки и затяжки с использованием динамометрического ключа, все популярнее становится комбинированная затяжка. Иногда её называют затяжкой с доворотом на угол. Суть этого метода заключается в том, что изначально болт затягивается динамометрическим ключом на какой-то момент, а потом поворачивается обычным ключом на определенный угол. В зависимости от узла и производителя, угол поворота может составлять от 90 до 360 градусов. Производитель иногда указывает низкий момент, при котором еще трение резьбы и головки болта практически не вносят свои коррективы, а затем указывает довернуть болт на большой угол. Некоторый механики берут стандартный момент затяжки болтов и затем докручивают каждый болт на 90 градусов. Лучше опираться на значения, указанные производителями.

+ Максимально точная и равномерная затяжка.

+ Уменьшает влияние погрешности динамометрического ключа.

+ Сложность и доступность такая же, как и при использовании динамометрического ключа, но точность выше.

— Динамометрический ключ необходим.

— Если производителем в руководстве по ремонту указан такой метод затяжки, то болты однозначно надо менять или проверять их годность по длине.

— Опять же не так просто найти момент затяжки.

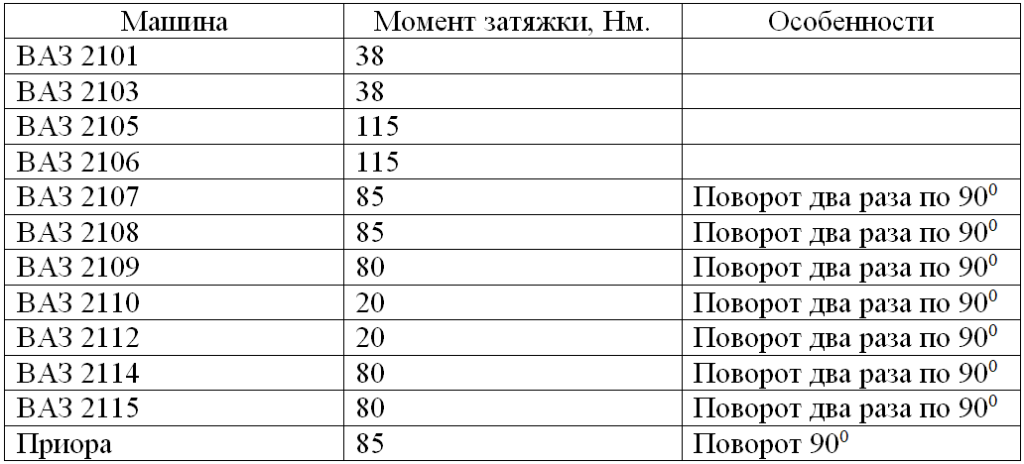

В заключение привожу таблицу с некоторыми указанными моментами затяжки болтов ГБЦ.

Если для Вашей машины в таблице не указан момент, то советую искать руководство по ремонту или каталог запасных частей (в них тоже иногда указывают моменты затяжки), или же искать на форумах. Иногда такую информацию Вам могут предоставить в крупных магазинах запчастей, так как там работают по каталогам и мануалам по ремонту.

Как правильно затянуть?

Протянуть болты можно с помощью специалистов или самостоятельно. Если вы никогда прежде не сталкивались с необходимостью выполнения этой задачи, то ниже разберем, как сильно следует закручивать винты и в какой последовательности это делать.

Точно соблюдайте момент натяжки, поскольку если болты головки блока будут перетянуты, это приведет к появлению трещин и повреждению ГБЦ. Если это случится, автовладельцу придется выполнять капитальный ремонт агрегата. Рабочая поверхность отверстия, а также резьбового соединения винта должны быть максимально чистыми. Для очистки цилиндров можно использовать железную проволочную щетку

Если в ходе выполнения задачи вы обнаружили «слепые» отверстия для винтов головки, то осторожно используйте смазку для обработки. Если объем вещества больше, чем требуется, возникнут сложности с установкой штифта до упора

Резьбу новых болтов рекомендуется смазать небольшим количеством моторного масла либо другим типом смазочного материала.

Инструменты и материалы

Чтобы обтянуть ГБЦ, подготовьте только один инструмент — динамометрический ключ, который позволит определить силу затягивания винтов. Приобрести ключ лучше всего в специализированном магазине или арендовать на СТО, поскольку этот инструмент может использоваться только для закручивания и обтяжки. Эксплуатация обычного гаечного ключа не позволит определить, сколько килограмм составляет сила затяжки.

При покупке болтов рекомендуется отдать предпочтение фирменным деталям. Обязательно посмотрите на резьбовую часть — она должна быть целая, без повреждений и дефектов, при их наличии осуществляется замена креплений.

Канал «Ремонт Двигателя! И интересное!» обнародовал ролик, где описаны все нюансы выполнения процесса натяжки.

Алгоритм действий

Необходима очередность и сила, когда вы будете тянуть болты головки блока цилиндров:

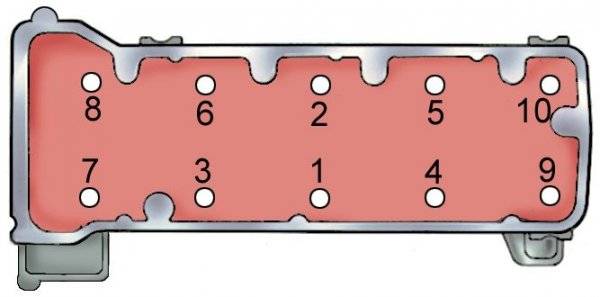

1. В соответствии с размещенной ниже схемой произведите натяжку всех болтов при помощи динамометрического ключа. Момент затяжки на первом круге закручивания креплений составит около 3,5 — 4,1 кгс/м. Сначала натягиваются болты, которые находятся в центре головки блока — сверху и снизу. После этого завинчиваются два верхних и нижних крепления, установленные сбоку от винтов, расположенных в центре. Затем производится натяжка двух крайних болтов. Учтите, что сначала надо натянуть левые штифты, а потом правые. Винт под номером 11, расположенный внизу слева, трогать не надо.
2. Это первый круг натяжки. На втором этапе производится затягивание болтов в аналогичном порядке. Только сила, с которой натягиваются элементы крепления инструментом, будет 10,5 — 11,5 кгс/м.
3. На третьем этапе производится натяжение болта, который отмечен номером 11 на схеме. Сила затягивания этого винта должна быть 3,5 — 4,0 кгс/м.

 Загрузка …

В каких случаях нужна?

При длительной эксплуатации машины иногда появляются следы протечек моторного масла или охлаждающей жидкости. В таком случае необходимо немедленно подтянуть крепеж ГБЦ, иначе может потребоваться серьезный ремонт мотора. Причинами появления протечек может быть перегрев силового агрегата и несоблюдение порядка затягивания болтов.

Когда усилие затягивания крепежных винтов движка ниже рекомендованных, может произойти прогорание прокладки, которое повлечет за собой демонтаж головки с последующей заменой поврежденной детали. Отмечены случаи, когда ремонтники не соблюдают порядок и момент затяжки ГБЦ, поэтому водители со стажем проводят проверку состояния болтов при пробеге 1 тыс. км после ремонта мотора.

Некоторые автомобилисты понятия не имеют, зачем соблюдать последовательность и регулировку момента затяжки болтов ГБЦ. Автомобилист должен понимать, что использование неподходящей технологии в результате станет причиной появления проблем в работе мотора

Это очень важно, и значит, что ему следует уделить внимание. Особенно если привыкли сами заниматься ремонтом своего «железного коня», а не обращаться за помощью на СТО

Цифрами отмечены элементы мотора, которые следует затянуть

Цифрами отмечены элементы мотора, которые следует затянуть

Цифрами отмечены элементы мотора, которые следует затянуть

Пока не приступили к вопросу порядка натяжения элементов ГБЦ, отметим, что каждый двигатель имеет свой момент затяжки. Соответственно, для каждого автомобиля коэффициент различен.

Некоторые автомобилисты считают, если они занимались ремонтом двигателя или затягиванием его винтов, то они имеют достаточно опыта. Но следует учитывать, что данную процедуру надо проводить только в соответствии с определенными параметрами двигателя. Эту информацию можно найти в мануале по эксплуатации к вашему авто.

Утечка масла — одна из причин необходимости натяжки компонентов ДВС

Отметим, что на момент натяжения влияют несколько факторов. Если сделать это самостоятельно, то нужно знать, что влияет:

качество и смазка отверстий, а также самих винтов. Если отверстия сухие или практически не смазаны, то это нужно сделать. Для смазки желательно использовать невязкие моторные жидкости

Обратите внимание на состояние резьбы и элемента, который в нее входит. Если компоненты мотора деформированы, а резьба засорена, то к натяжке лучше не приступать

Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно

Вплоть до капитального ремонта двигателя. Новый ли используете болт или старый. Если новый, то его показатель сопротивления и момента затяжки будет некорректным. Опытные специалисты рекомендуют, чтобы при использовании новых винтов процесс затяжки осуществлялся после двух-трех циклов закручивания. Чтобы сделать правильно, элемент нужно приложить немного усилий и затянуть элемент на 50% после момента затяжки

Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно. Вплоть до капитального ремонта двигателя. Новый ли используете болт или старый. Если новый, то его показатель сопротивления и момента затяжки будет некорректным. Опытные специалисты рекомендуют, чтобы при использовании новых винтов процесс затяжки осуществлялся после двух-трех циклов закручивания. Чтобы сделать правильно, элемент нужно приложить немного усилий и затянуть элемент на 50% после момента затяжки.

Подобную работу (затяжку) делают, когда проводят обратный процесс по сборке мотора автомобиля. И то, насколько правильно, надежно и крепко затянуты болты головки блока цилиндров, может сильно повлиять на работу камеры сгорания, газораспределительного механизма и мотора в целом.

Кроме попадания воды в моторное масло, может резко снизится мощность двигателя, резко возрасти звук мотора, и т.д. В любом случае – ничего хорошего после неправильной затяжки головки блока цилиндров не будет.

Чтобы с достаточным усилием затянуть болты головки блока цилиндров, обязательно пользуйтесь специальным инструментом, в данном случае это динамометрический ключ. У него есть специальная шкала, которая позволит определить усилие, с которым нужно делать затяжку болтов ГБЦ. Для каждого мотора существуют свои параметры затяжки, их узнаете из руководства по ремонту мотора данной машины.

Далее мы постараемся подробно объяснить и продемонстрировать на фото ключевые моменты, как правильно и надежно затянуть болты головки блока цилиндров, чтобы обеспечить надолго надежную и правильную работу двигателя  автомобиля.

В каких случаях нужна?

Некоторые автомобилисты понятия не имеют, зачем соблюдать последовательность и регулировку момента затяжки болтов ГБЦ. Автомобилист должен понимать, что использование неподходящей технологии в результате станет причиной появления проблем в работе мотора

Это очень важно, и значит, что ему следует уделить внимание. Особенно если привыкли сами заниматься ремонтом своего «железного коня», а не обращаться за помощью на СТО

Цифрами отмечены элементы мотора, которые следует затянуть

Пока не приступили к вопросу порядка натяжения элементов ГБЦ, отметим, что каждый двигатель имеет свой момент затяжки. Соответственно, для каждого автомобиля коэффициент различен.

Некоторые автомобилисты считают, если они занимались ремонтом двигателя или затягиванием его винтов, то они имеют достаточно опыта. Но следует учитывать, что данную процедуру надо проводить только в соответствии с определенными параметрами двигателя. Эту информацию можно найти в мануале по эксплуатации к вашему авто.

Или, если происходит утечка масла. Эта причина распространенная. Кроме того, необходимость затягивания болтов возникает, когда автомобилист выполняет ремонт мотора или производит замену прокладки ДВС. Также регулировка нужна, когда нарушена структура БЦ.

Утечка масла — одна из причин необходимости натяжки компонентов ДВС

Отметим, что на момент натяжения влияют несколько факторов. Если сделать это самостоятельно, то нужно знать, что влияет:

качество и смазка отверстий, а также самих винтов. Если отверстия сухие или практически не смазаны, то это нужно сделать

Для смазки желательно использовать невязкие моторные жидкости.
Обратите внимание на состояние резьбы и элемента, который в нее входит. Если компоненты мотора деформированы, а резьба засорена, то к натяжке лучше не приступать

Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно. Вплоть до капитального ремонта двигателя.
Новый ли используете болт или старый. Если новый, то его показатель сопротивления и момента затяжки будет некорректным. Опытные специалисты рекомендуют, чтобы при использовании новых винтов процесс затяжки осуществлялся после двух-трех циклов закручивания. Чтобы сделать правильно, элемент нужно приложить немного усилий и затянуть элемент на 50% после момента затяжки.

Порядок затяжки болтов ГБЦ

Стандартная схема затяжки начинается от центральных винтов к краям. Этому правилу требуется неуклонно придерживаться во избежание перекоса или растрескивания алюминиевой «головы мотора».

Обычно последовательность действий для четырехцилиндровой модели выглядит так:

От первого номера требуется следовать дальше к краям. Эффект от деформации головки и прокладки будет сведен к минимуму. Аналогично выполняется процедура и для шести или пяти цилиндровых рядных ДВС. В случае V образного блока – последовательность актуальна с поправкой на то, что там используется две головы.

К стандартным рядникам можно отнести следующие моторы:

• ЗМЗ 406/402;
• ГАЗ 53;
• Д 260;
• K24Z3;
• ЯМЗ 236;
• Д 240.

Так как данные агрегаты являются аналогичными по конструкции, к ним применима общая система. К данной категории можно отнести и Лада Приора на 8/16 клапанов Чери Тигго, и ВАЗ 2108. Сомнения вызывают лишь японские моторы автомобилей Мазда, некоторые Тойоты, Хонда и Mitsubishi. Ввиду высокотехнологичной, сложной конструкции, последовательность действий может отличаться.

Работа с динамометрическим ключом

Во время использования ДМК следует соблюдать повышенную осторожность. Инструмент отличается чувствительностью к механическим повреждениям – калибровку сбить просто и инструмент придет в негодность

В зависимости от разновидности ключа, принцип и последовательность работы отличается.

Ошибки при затяжке головки

Наиболее частые ошибки, которые приводят к повреждению блока цилиндров или ГБЦ:

• заливка масла в резьбовые колодцы;
• перетяжка болтов;
• использование несоответствующей насадки на ключ;
• неправильный порядок затяжки болтов;
• использование слишком длинных болтов.

Если резьбовой колодец блока цилиндров не удалось очистить от ржавчины, окалины и грязи, то болт без смазки очень трудно закрутить. Поэтому затяжка получается слабей, чем должна. Большинство мотористов смазывают болты, но неопытный автолюбитель может, для лучшей смазки, налить масла в колодец. В результате произойдет разрушение колодца и блок цилиндров придется менять.

Если затягивать ГБЦ без динамометрического ключа, то усилие определяется «на глазок». В результате вместо 16 – 19 кг.м. накручивают и 25 – 30. Это нередко приводит к поломке болтов и необходимости дорогостоящего ремонта блока цилиндров. Головки большинства болтов ГБЦ изготовлены под внутренний или наружный шестигранник (иногда квадрат). Если насадка на ключ со слизанными гранями, то при затяжке болта ее может провернуть. В результате грани шляпки болта также окажутся слизанными и его будет сложно не только закрутить, но и выкрутить.

Затягивание соединений без динамометрического ключа

Когда динамоключа нет и для затяжки используется самодельное приспособление или безмен, нужно высчитывать усилие. Рекомендуемый момент в мануале указан в Ньютонах на метр, а весы выдают значение в килограммах

Важно знать параметр кгс·м, который рассчитывается по формуле:

кгс·м=m/L, где кгс·м – кг силы на метр, m – значение на весах, L – расстояние от центра болта до крепления весов.

1 кгс·м = 9,81 Ньютонов.

Отсюда формула для определения нужного усилия затяжки в кг, если известно это значение в Н:

m = Н · 0,102 · (1 / L),

где:

• m – значение на весах,
• Н – требуемый момент затяжки,
• L – расстояние от центра болта до крепления весов.

Разные болты и степень затяжки ГБЦ ВАЗ-2107. В чем отличие

На “классике” изначально с завода стояли обычные болты М12х120х1.25 под головку на 19. Их первоначальный каталожный номер 2101-1003271 или 21213-1003271. Второй номер подсказывает, что такие болты также использовались на ВАЗ-21213 “Нива”, поэтому их еще называют “нивовскими болтами”. Еще одно разговорное название — “копеечные”. Но чаще всего их просто идентифицируют как “болты ГБЦ на классику старого образца”.

На автомобилях ВАЗ-2108 и ВАЗ-2109 стали использоваться торсионные болты нового образца, которые подходят и для “классики” — М12х115х1.25. Откручивались и закручивались они шестигранником на 12. Примечательно, что каталожный номер у АвтоВАЗа остался тот же, 21213-1003271. И в оригинальной упаковке продаются именно болты нового образца. Их отличие в том, что они “растягиваются” — а если правильно, то подвергаются упругой деформации. Собственно, для этого и нужно двойное доворачивание на 90 градусов.

Болт ГБЦ старого образца

Торсионный болт ГБЦ нового образца

Обратите внимание на длину этих болтов, зашифрованную в маркировке. Разница в 5 мм с обычными болтами

Именно на эти 5 миллиметров болт и деформируется, полностью заполняя внутреннюю резьбу.

В чем разница между этими болтами, кроме того, что первые не продаются в оригинальной упаковке и для разных болтов нужны разные схемы затяжки? Классические болты можно использовать много раз, если их состояние это позволяет. Но с другой стороны Вам нужно не забывать делать профилактическую протяжку болтов ГБЦ. Где-то раз в году, или чаще придется проверять момент затяжки всех болтов головки блока вашей ВАЗ-2107 и докручивать при необходимости.

Болты нового образца такой процедуры не требуют, потому что благодаря упругой деформации они обеспечивают постоянный прижим крышки ГБЦ. Но зато такие болты одноразовые. При разборке ГБЦ вам придется покупать комплект новых. Да и выкручивания таких болтов может быть осложнено тем, что перетянутые без динамометрического ключа болты могут сломаться.

Судя по отзывам автовладельцев, очень часто выкрутить их удается только наварив гайки на 19. Поэтому многие стараются найти именно болты старого образца, с которыми меньше неприятностей.

Момент затяжки свечей зажигания

Для ремонта и монтажа свечей применяется специальный инструмент, который называется динамометрический ключ и об этом не следует забывать. Нужно также понимать, что разнятся не только диаметры резьб в самом корпусе двигателя, но и момент затяжки у каждого производителя авто свой

Поэтому специалисты говорят о важности понимания «крутящегося момента» устанавливаемой свечи. Все зависит не только от самой структуры резьбы, но и от силы с которой производиться монтаж

В том случае, если требуется монтировать свечу, а специализированного инструмента под рукой нет, то допускается монтаж с использованием подручного инструмента. Для того, чтобы понять с какой силой следует затягивать свечу, требуется для начала с нею ознакомиться. Чаще всего производители оставляют информацию такого характера на упаковке или же в руководстве к изделию. Помимо детальной схемы, а также правильной последовательности установки в таких инструкциях чаще всего прописывают информацию и о резьбе данной свечи. Перед тем как приступить к монтажу свечей следует соблюсти ряд необходимых условий. Первое правило, которое необходимо соблюсти — это производить монтаж только при холодном двигателе. Также следует произвести тщательную зачистку резьбы от продуктов нагара.

Изначально свечу следует вкрутить руками, однако не стоит проявлять излишний фанатизм в этом деле и вкручивать до упора. После того как вы произвели фиксацию свечи, следует подкрутить ее при помощи свечного ключа на несколько оборотов. Количество оборотов в данном случае зависит от типа используемой прокладки, а также от размера резьбы. Например, для стандартного вида свечи с резьбой М14 достаточно будет 180 градусов, то есть 20 Нм. Информацию о размере резьбы можно найти на упаковке либо же на самом корпусе свечи (иногда гравировку делают на изоляторе).

Не следует вкручивать деталь до упора, так как в этом случае вы можете повредить и без того хрупкую резьбу не только на самой свече, но также высока вероятность повреждения паза в двигателе, что чревато более серьезными последствиями. Для того чтобы произвести монтаж свечи не надо много опыта или знания технической литературы

Самое главное в этом деле это соблюдать осторожность, а также не лишним будет ознакомиться с информацией, которую предоставляют производители

Инструкция по затяжке болтов ГБЦ

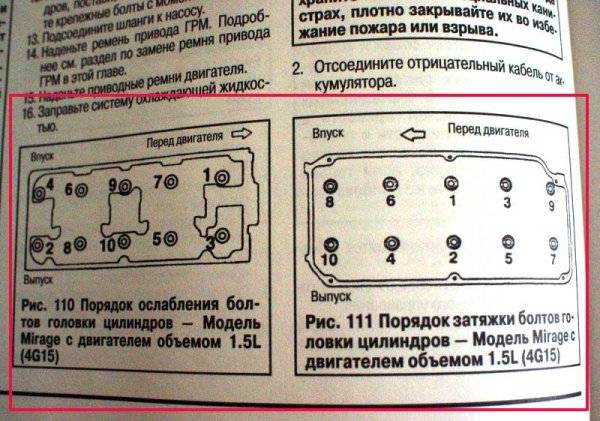

Рекомендуется следовать инструкции производителя Мануал по ремонту конкретного двигателя, в той части, где говорится об установке ГБЦ, должен соблюдаться неукоснительно. В частности необходимо пользоваться динамо-ключом. Допустимое от требуемого по инструкции отклонение усилия не должно превышать 0,5 кгс·м. Накидные или рожковые ключи не подходят, поскольку усилие в этом случае невозможно контролировать. Порядок также важен: сначала нужно притянуть головку в центре, а затем постепенно переходить к краям. Чтобы затянуть болты правильно, необходимо очистить крепежные отверстия от скопившейся грязи. Если эти попытки безуспешны, можно смазать резьбу болтов маслом, но нельзя лить масло прямо в колодец. Это действие приводит к разрушению отверстия болтом впоследствии.

Таким образом, наиболее распространенные ошибки, допускающиеся в процессе затягивания болтов ГБЦ следующие:

• перетяжка крепежных элементов;
• использование старых или новых крепежей, не подходящих по размеру;
• нарушение схемы затяжки;
• подтяжка болтов неподходящим инструментом;
• попадание технического масла в крепежные отверстия.

Особенности выполнения работ на примере некоторых авто

В качестве доказательства суждения о том, что каждая силовая установка имеет свои головные характеристики, рассмотрим нюансы проведения работ на конкретных моделях.

ВАЗ-2112 16 клапанов

Многочисленные модификации ВАЗ-2112 комплектовались 16-клапанными силовыми установками двух типов (заводские индексы — 21120 и 21124). Эти два двигателя, несмотря на некоторые особенности конструкции, имеют одинаковую технологию зажима головки.

В этих устройствах используются натяжные болты 93 мм. В этом случае допускается повторное использование крепежа, но при одном условии: если их длина не превышает 95 мм (если больше, их необходимо заменить). Для крепления головки используется 10 болтов.

Затяжка проводится в три подхода:

1. Болты затягиваются по заказу с усилием 2 кг / м;
2. Вращение на 90 градусов.;
3. Повторное разгибание на 90 градусов.

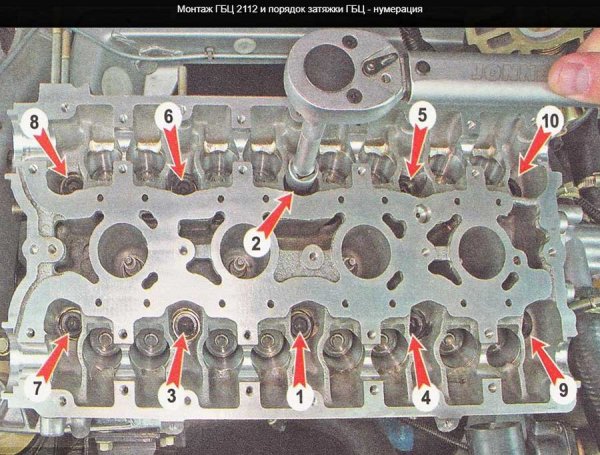

Схема движения показана ниже.

Между 2-м и 3-м подходами нужно сделать перерыв на 20 минут.

Поскольку на этих двигателях используются тяговые болты, дополнительное натяжение при эксплуатации автомобиля не требуется.

ВАЗ-2107

На ВАЗ-2107 все устанавливаемые модификации силовых агрегатов 8-клапанные.

Головка блока крепится к ним 11 болтами, 10 из которых являются основными и 1 — вспомогательными боковыми болтами (устанавливаются в боковой планке).

На этом станке затяжка крепежа также выполняется в три подхода:

1. 10 основных болтов затягиваются по заказу с усилием 3,5-4,0 кг / м;
2. Те же болты достигают крутящего момента 11,5-12,0 кг / м;
3. Вспомогательный затягивается с усилием 3,5-4,0 кг / м.

Нет необходимости в дополнительной подтяжке ГБЦ при эксплуатации ВАЗ-2107.

«Самара», 10-е семейство, Приора

На моделях семейства Самара (2108-21099) помимо ВАЗ 2110-2112 с 8-клапанным агрегатом затяжка проводится уже в 4 подхода:

1. Зажим с усилием 2,0 кг / м;
2. Тяга с моментом 7,5-8,5 кг / м;
3. Поверните на 90 градусов.;
4. Возврат на 90 градусов.

Перерыв между пунктами 3.4 составляет 20 минут.

Что касается «десятого» семейства ВАЗ, оснащенного 16-клапанными двигателями, их технология зажима такая же, как у ВАЗ-2112 (описана выше).

То же касается и Lada Priora, на 8-клапанных агрегатах используется способ с 4 подходами (ВАЗ 2108-21099), а на 16-клапанных — 3 подхода (ВАЗ 2112 с 16-клапанным двигателем).

«Волга»

На двигателях ЗМЗ-406, устанавливаемых на Волгу, согласно технической документации автопроизводителя, болты ГБЦ блока цилиндров затягиваются двумя способами:

1. С силой 4,0-6,0 кг / м;
2. С моментом 13,0-14,5 кг / м.

Но многие автовладельцы этого автомобиля отмечают, что данная технология не позволяет качественно притянуть ГБЦ, поэтому используют приемы с большим количеством подходов.

Самым распространенным является метод кроссовера, который выполняется в 4 этапа и требует обязательных действий:

1. 4,0-4,3 кг / м2;
2. 7,5 кг / кв.м;
3. 11,0 кг / м2;
4. 14,3-14,5 кг / м2.

При работе с этим двигателем не требуется последующей затяжки болтов.

Условия затяжки болтов

При установке головки блока важно соблюдение технологии затяжки, которая включает в себя ряд критериев:

• Порядок затягивания;
• Усилие;
• Состояние крепежей (к примеру, шпилек с гайками);

У каждого двигателя свой порядок затягивания, который необходимо соблюдать, чтобы обеспечить равномерное притягивание головки к блоку и исключить возникновение напряжений на каких-либо участках поверхности. К примеру, на ВАЗ 2105 это выглядит так.

Усилие – еще один немаловажный фактор для правильного крепления данного элемента двигателя. Притягивание плиты осуществляется в несколько подходов (на разных моторах количество их отличается), каждый из которых выполняется со своим усилием.

Крепежи головки блока затягиваются с достаточно большим усилием, что приводит к их вытягиванию. Поэтому на множестве двигателей не допускается повторное использование болтов, они в обязательном порядке заменяются. Но есть и моторы, у которых замена крепежей не нужна и возможна их повторная установка.

Вся информация относительно технологии затяжки ГБЦ указывается в тех. документации к авто, также нередко ее указывают на упаковках прокладки головки и крепежей.
