Замена бензонасоса Рено Логан

Замена бензонасоса

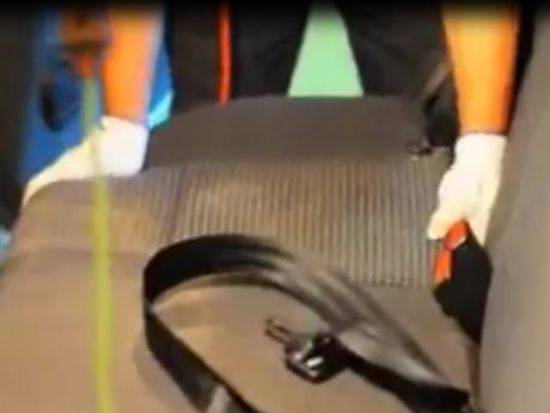

Первое, с чего начинается замена бензонасоса Рено Логан — убрать задний ряд сидений. Демонтаж начинается с поддевания любой стороны сидения. Далее нужно просто потянуть ее вверх. Алгоритм действий проводится с каждой стороны.

Убрав сидения, открывается доступ к верхней крышке. Бензонасос Рено Логан находится под этой крышкой. Чтобы снять верхнюю крышку, отыщите стрелку, которая укажет на место нахождения защелки крепления. На нее нужно надавить и поддеть. Далее сдвиньте деталь в сторону.

Чтобы не допустить попадания в топливный бак грязи и мусора, стоит тщательно продуть область расположения бензонасоса.

Теперь можно начинать демонтаж крышки и извлечение насоса. Острым предметом поддевается флажок и оттягивается в сторону, затем снимается разъем. После этого на очереди демонтаж шланга. Эта деталь закрепляется быстросъемами. Убрать их можно путем сдавливания по бокам.

Следующий этап работы — откручивание против часовой стрелки верхней пластиковой гайки. Этот процесс считается самым проблемным, так как использовать можно только газовый ключ или самодельный съемник бензонасоса Рено Логан. К сожалению, нет ни одного заводского инструмента, который предназначен именно для этих целей. Для откручивания гайки газовый ключ упирается в бортики и поворачивается против хода часовой стрелки

Важно в этой работе отложить в сторону спешку, отказаться от идеи использования молотка и зубила. Таким инструментом можно деформировать бак и обратная сборка не получится

Под верхней крышкой насоса установлена резиновая прокладка. Эту деталь необходимо просушить или вытереть чистой ветошью. Такие действия позволят избежать разбухания прокладки от воздуха.

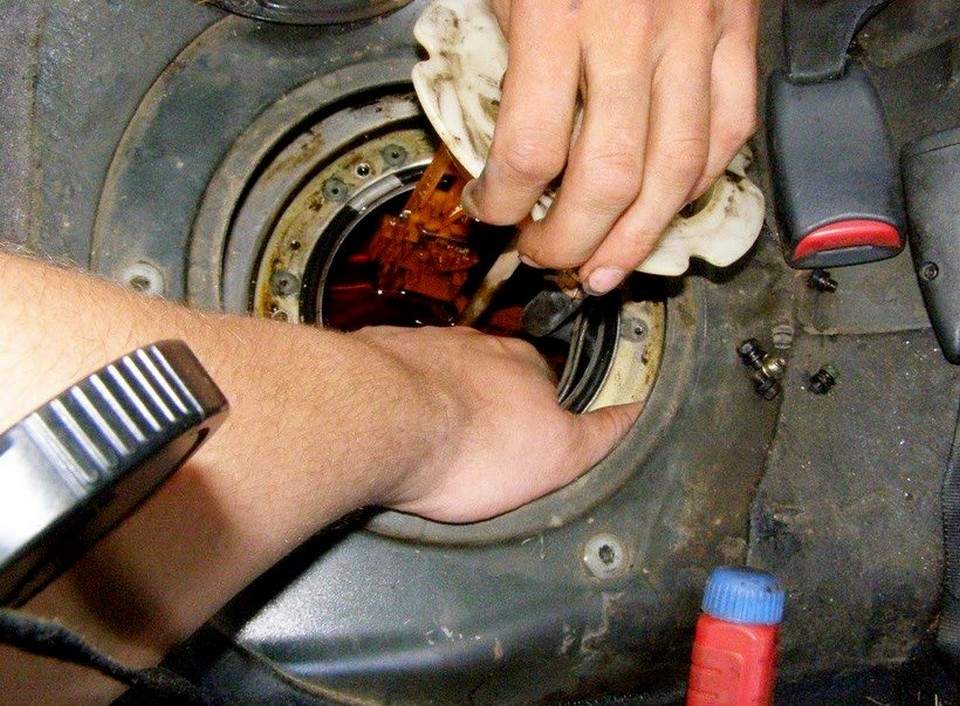

Во время извлечения насоса помните о том, что поплавок затрудняет его выход. Чтобы снять бензонасос Рено Логан, необходимо вытягивать его с небольшим уклоном.

Сливаем оставшееся топливо через клапан. Делается это простым надавливанием на него.

Чтобы поменять бензонасос или сетку бензонасоса, снимите нижнюю крышку. Крепится она тремя защелками, расположенными по периметру.

 Обратите внимание на наличие металлической стружки в остатках топлива в крышке. Если стружка есть, то турбина нуждается в замене, так как ее ресурс на исходе

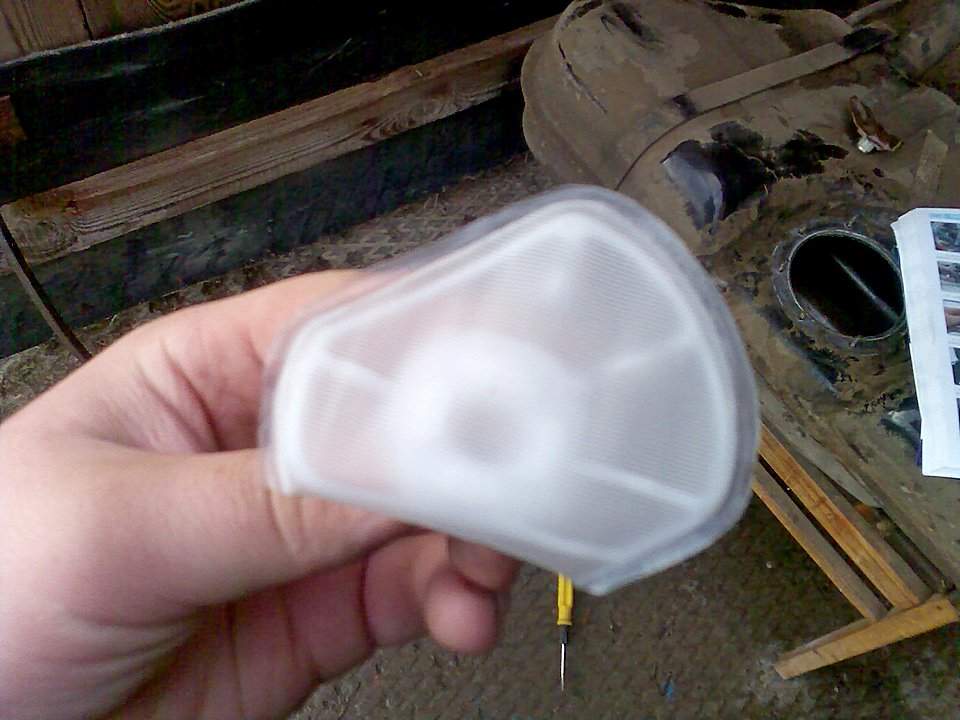

Переходим к снятию сеточки. Даже при небольшом загрязнении сетка бензонасоса должна быть заменена.

Артикул фильтра тонкой очистки отдельно от насоса LF249M.

Приступаем к вытаскиванию непосредственно насоса. Сдвиньте защелку, располагающуюся на корпусе, и уберите верхнюю крышку. Теперь нужно снять разъем (просто сдернуть) с датчика уровня топлива. Далее снимаем топливный насос.

Топливный насос крепится гофрой.

Насос заводского производства имеет разный размер ширины клемм. Поэтому владельцу авто придется переделать минусовую клемму по соответствующим размерам плюсовой. Для полного демонтажа остается сдернуть бензонасос с гофры. Для этого всё высушивается от остатков топлива и гофра нагревается феном.

Как только старая турбина насоса снята, появляется возможность осмотреть и прочистить топливный фильтр. Менять деталь дорого, потому что она идет в сборе с корпусом.

Во время установки нового насоса стоит ставить хомут. Делается это по причине того, что трубка уже была обжата и будет люфтить. Вставляем насос и затягиваем хомут, который будет держать герметично и надежно. Использовать необходимо только такой тип хомутов.

Когда ремонт бензонасоса или замена турбины проведена, устанавливаем топливный насос на свое рабочее место

Важно, чтобы сосок смотрел прямо. При сборке пластиковая гайка по резьбе смазывается любой смазкой, чтобы её не закусывало

При обратной сборке внимание следует уделить одеванию прокладки. Эта деталь одевается на буртик бака и плотно прижимается крышкой

При закручивании гайки ее стоит промазать любой доступной смазкой. Это облегчит работу.

Перед установкой гайки стоит проверить нахождение прокладки на своем месте. Плотно прижимаем крышку, устанавливаем гайку и закручиваем ее. Остается соединить разъемы и установить штуцер. Ставим обратно задний ряд сидений.

Снятие бензонасоса Рено Логан проводится предельно аккуратно, так как есть большой риск нарушить целостность деталей из пластика

Проявлять внимание следует и во время обратной сборки. Все элементы системы должны быть установлены на свои места

Диагностика бензонасоса

Выявить поломку можно такими способами:

• включить зажигание и повернуть ключ в положение 2 — должен быть характерный звук;
• осмотреть предохранитель, отвечающий за работу модуля — он не должен иметь следов копоти и износа;
• включить несколько раз зажигание, прислушаться к работе реле — должен раздаваться характерный щелчок.

Также эксперты рекомендуют замерить давление в топливной рампе с помощью готового или самодельного измерительного прибора (трубка от старого фильтра, кусок шланга и манометр). Показатели не должны сильно отличаться от рекомендованных 0,35 МПа. Желательно делать проверку последовательно и несколько раз — нужно:

• подсоединить манометр к рампе;
• завести мотор;
• измерить давление;
• подгазовать, снова измерить;
• заглушить двигатель;
• спустя 2 часа снова повторить процедуру замера.

Обратите внимание: если происходит постепенное падение давления, это указывает на поломку бензонасоса

Снятие и замена бензонасоса на Рено Логан

Поскольку топливный насос находится в самом топливном баке и находится под задним сиденьем, вам потребуется разобрать задний диван. Если звукоизоляция приклеена, вместе с отверстием для доступа к бензонасосу его нужно будет прорезать. Очевидно, не все, а только часть, которая мешает нормальному доступу.

Теперь посмотрим на сам процесс демонтажа:

1. Отсоедините силовые кабели к топливному насосу от разъемов.

Придется повозиться с фиксатором, как вариант съемником масляного фильтра

Совмещаем стрелки бензонасоса и на корпусе

Итак, разобрать бензонасос на Рено Логан достаточно просто и легко с минимальным набором инструментов.

Диагностика бензонасоса

Чтобы не прогадать с покупкой новой детали, следует быть уверенным, что не работает именно бензонасос. Для этого вам потребуется выполнить ряд диагностических операций. Итак, приступим:

1. Первым шагом диагностики будет просто включить зажигание. Если повернуть ключ в положение n. 2 топливный насос издаст определенный звук, который будет слышен. Если он не появился, значит, причина в нем.
2. Следующим шагом будет поиск предохранителей и реле. Осмотрите предохранитель (F02 (5 А)), отвечающий за работу топливного насоса, и определите его работоспособность. При необходимости измените.

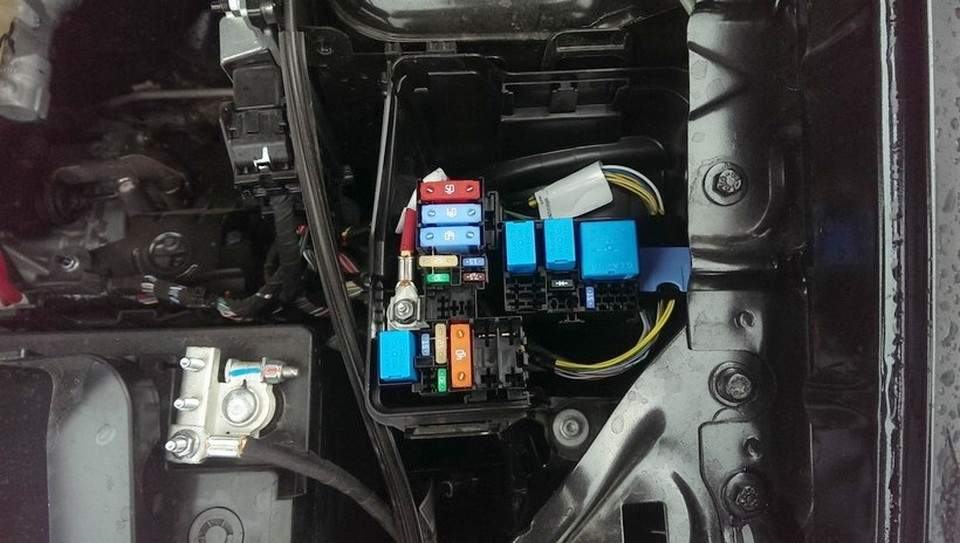

Расположение предохранителей в основном блоке

При ремонте электронного оборудования необходимо соблюдать определенные правила.

1. Отключите питание от аккумулятора.
2. Натяните автомобиль на ручной тормоз и, если возможно, включите передачу.
3. Все работы проводятся исключительно при хорошем освещении и полной уверенности в отсутствии напряжения в сети.

Предохранитель топливного насоса Логан расположен в удобном месте и достаточно надежен, чтобы пользователю не приходилось постоянно ремонтировать устройство.

Как осуществить проверку?

Сначала убеждаемся, что топливный насос является источником неисправности системы.

1. Поворачиваем ключ в замке зажигания во 2-е положение, после чего исправный насос должен издавать характерный гул. Если таковой нет, это указывает на неисправность топливного насоса или его топливного контура.
2. Для проверки цепи питания разомкните блок, где расположены предохранители и реле. Обнаружив предохранитель, соответствующий насосу, проверяем целостность его контакта.
3. Далее диагностируем само реле. Для этого помощник включает зажигание определенное количество раз и вы слушаете реле. Если он без сбоев «издает» характерный щелчок, значит, силовая цепь исправна.
4. В такой ситуации, вероятно, пришел в негодность сам насос, который требует замены.

Замена бензонасоса Рено Логан

Замена топливного насоса Рено Логан требует наличия хотя бы минимального набора инструментов:

• отвёртки с плоским и крестовым жалом;
• ключи типа Torx;
• контроллёр для проверки напряжения или мультиметр.

Если процедура проводится ранее чем через 3 часа после остановки мотора, обязательно нужно сбросить давление в системе питания. Делать это нужно так:

• поднять заднее сидение автомобиля;
• поддеть отвёрткой крышку топливного модуля, поднять лючок;
• сбросить давление в рампе, отсоединив соответствующий шланг от разъёма крышки топливного модуля;
• завести движок, дать поработать ему в режиме ХХ до остановки;
• включить стартер на 3 секунды;
• отсоединить минусовую клемму АКБ.

Дальнейшие действия таковы:

• отсоединить от выводов крышки модуля все шланги (подача топлива, слив);
• набросить на прижимное кольцо специальный съемник или самодельное приспособление (изготавливается из 10-миллиметрового металлического прута в виде скобы);
• вставить скобу, начать вращать кольцо против часовой стрелки;
• вынуть кольцо, а затем и насос.

Снимайте топливный модуль крайне осторожно! В нижней части находится регулятор уровня топлива, который при изъятии бензонасоса можно повредить. После удаления детали требуется:

После удаления детали требуется:

• слить остатки горючего из насоса в ёмкость;
• вынуть уплотнительную манжету;
• закрыть отверстие в баке полиэтиленом или плотной бумагой.

Теперь проводим более основательный осмотр насоса, ведь в некоторых случаях замена и не нужна. К примеру, если повреждена только сеточка или датчик, достаточно провести грамотный ремонт. Чтобы выяснить это, разберите модуль. Вот как это делается:

• отсоединяется колодка проводки регулятора уровня горючего, расположенная с внутренней стороны крышки;
• провода выводятся из держателя на корпусе насоса;
• датчик аккуратно сдвигается пинцетом по направляющим наверх и снимается;
• демонтируется верхняя часть насоса (достаточно сжать 2 боковые защёлки);
• осматривается клапан в корпусе топливного модуля.

Задний клапан препятствует вытеканию топлива. Возможно, он повреждён, горючее периодически вытекает, насос нормально не работает. Поэтому его нужно основательно проверить. Проверку нужно осуществлять по такому алгоритму:

• с трубки датчика стянуть уплотнительный сальник и опорную шайбу;
• вытащить пружину;
• вывести трубку регулятора из гнезда, отжав нужный фиксатор отвёрткой;
• отсоединить провод датчика, соединяющий его с насосом;
• располовинить верхнюю часть топливного модуля, отжав фиксатор отвёрткой;
• поддеть инструментом и снять сеточку со штуцера.

Если она сильно засорена, её обязательно нужно поменять, установить новый сетчатый фильтр. В случае поломки самого насоса необходимо продолжить разборку:

• пальцами сжать оба верхних боковых фиксатора;
• вывести насос из держателя;
• отсоединить проводку — чёрный и красный кабели;
• вытащить пластиковую гофру с патрубка насоса, предварительно нагрев её над ёмкостью с горячей водой.

После этого снятие и разборку топливного модуля можно считать оконченными. Установка проводится в обратном порядке — ставится новый элемент, модуль собирается. Помните о том, что при установке стрелка на крышке насоса должна смотреть на метку бака. Подробнее о том, как заменять элемент, можно узнать из видео:

Источник статьи: http://ddcar.ru/blog/tehnicheskoe-obsluzhivanie/zamena-toplivnogo-nasosa-logan

Снятие, замена, установка топливного насоса Renault Logan 2004-2015 Бензин

Инструменты:

• Отвертка плоская средняя
• Пассатижи

Детали и расходники:

Емкость для слива топлива из насоса

1. Сбрасываем давление в топливной системе, следуя инструкциям этой статьи.

2. Снимаем клемму с отрицательного вывода аккумуляторной батареи.

3. Снимаем подушку заднего сиденья.

4. Отверткой поддеваем пластмассовую крышку люка.

5. Снимаем крышку люка.

6. Нажав на фиксатор, снимаем колодку жгута проводов топливного модуля.

7. Снимаем наконечник топливопровода высокого давления.

8. Таким же образом снимаем наконечник сливного топливопровода.

9. Выкручиваем прижимное кольцо модуля насоса топлива. Для этого удобно использовать рукоятки пассатижей, вращая ими кольцо, как показано на фотографии.

10. Вытаскиваем прижимное кольцо.

11. Очень аккуратно извлекаем топливный модуль и сливаем из него топливо в заранее подготовленную емкость.

12. Извлекаем уплотнительное кольцо топливного модуля.

Прокладка, которая потеряла упругость или имеет повреждения, подлежит замене.

13. Отсоединяем колодку жгута проводов от датчика уровня топлива.

14. Нажимаем на пластмассовые фиксаторы и вынимаем узел топливного насоса из накопительного стакана.

15. Снимаем фильтр топливоприемника с топливного насоса.

16. Отверткой нажимаем на фиксаторы и снимаем верхнюю часть топливного модуля.

17. Отсоединяем колодки проводов от топливного насоса.

18. Извлекаем топливный насос.

19. Снимаем с насоса топливный шланг.

20. Сборка топливного модуля с новым электробензонасосом происходит в обратном разборке порядке.

На корпусе топливного модуля и на топливном баке имеются специальные отметки. Во время сборки их необходимо совместить.

В статье не хватает:

• Фото инструмента
• Качественных фото ремонта

Источник статьи: http://carpedia.club/Sniatie-zamena-ustanovka-toplivnogo-nasosa-Renault-Logan-2004-2015-Benzin

Признаки того, что необходима замена бензонасоса Рено Логан

Невыполнение этой процедуры может повлиять не только на комфорт вождения, но и на состояние двигателя и многих систем автомобиля. О безопасности говорить не приходится, так как водитель может попасть в аварию, если двигатель остановится на оживленной трассе

Так что стоит обращать внимание на малейшие признаки выхода из строя бензонасоса

Среди них:

• Постепенное снижение мощности двигателя (например, машина может не «тянуть» по гусеницам);
• Его возможные остановки во время движения;
• Пониженное давление топлива;
• Сложность запуска двигателя (запускается не с первой попытки);
• Некорректная работа двигателя (троит, щелкает, холостой ход дает «дыры»);
• Расходуется больше топлива;
• Сбоку от насоса слышен гул.

Что я узнал по замене топливного насоса

Приветствую всех читателей в блоге AAuhadullin.ru. Смотрим видео на канале Ятуб -РемонтРено, созданное в помощь всем Логанаводам, самостоятельно обслуживающим свои автомобили. В данном случае рассматривается самостоятельная замена топливного насоса Рено Логан.

Бензобак автомобиля Renault Logan конструктивно расположен под задним сиденьем и для выполнения работы необходимо поднять заднее сидение. Для того, чтобы поднять заднее сидение и достать топливный насос Рено Логан необходимо выполнить следующие операции:

• Поддеть сиденье с внутренней стороны подушки сначала с одной стороны, затем с другой стороны, что даст возможность снять подушку сиденья
• После снятия подушки появляется свободный доступ к верхней защитной крышке бензобака. Теперь необходимо снять крышку. На крышке имеется стрелка, указывающая, где расположена защелка крышки. Нужно надавить жалом отвертки в направлении стрелки и защелка освободится. Затем нужно сместить крышку немного в сторону и снять ее легким движением руки
• Далее для продолжения работы во избежание попадания посторонних частиц и грязи в бак, необходимо продуть верхнюю часть бака и крышку бензонасоса, которая откроется после снятия защитной крышки. При отсутствии компрессора, это можно сделать с помощью автомобильного насоса

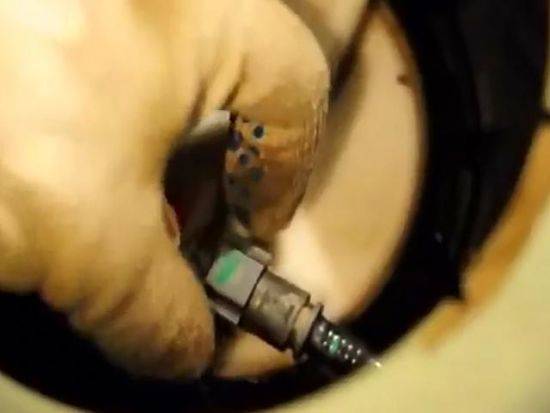

• Перед снятием крышки необходимо снять провода, идущие на топливный насос. Для этого необходимо освободить разъем с жгутом проводов идущий на насос поддев флажок, расположенный внизу разъема и оттянуть его в сторону. Сделать такое действие удобно с помощью шила. После этого разъем легко снимается

Какой топливный насос выбрать: оригинал и аналоги

Если возникла необходимость в замене топливного насоса, первое, что нужно сделать водителю, — это приобрести новое устройство. На автомобили этого типа производитель устанавливает несколько типов бензонасосов. Их можно приобрести у официальных дилеров или в крупных магазинах автозапчастей.

Производитель рекомендует устанавливать насосы со следующими артикульными номерами:

Ссылка! Лучше избегать покупки вещей, которые слишком недооценены по сравнению со среднерыночными. Чаще всего это некачественная подделка под оригинал. В результате установка таких приобретений на автомобиль может привести к выходу из строя основных узлов автомобиля.

Следует помнить, что оригинальная деталь не может иметь невысокую цену. Если по каким-либо причинам нет возможности приобрести рекомендованный производителем топливный насос, то можно использовать аналоги. Следует выбирать именно те модели, о которых есть хорошие советы специалистов. Это включает:

Приемы демонтажа

Для диагностирования неисправности в любом из вышеописанных случаев насос топливный в Рено Меган 2 подлежит обязательному демонтажу. Как снять правильно автомобильный бензонасос:

1. 1. Сначала снимаем подушку заднего сидения.
   2. В днище в районе расположения правого пассажира отвинчиваем с помощью наконечника «Torx» размером «20» два болта, которыми закреплен кожух (выглядит как планка) люка бензонасоса.
   3. С помощью отвертки в обозначенном месте поддеваем крышку и снимаем ее с отсека топливного насоса, отключив разъем электропитания. Здесь следует внимательно осмотреть клеммы:

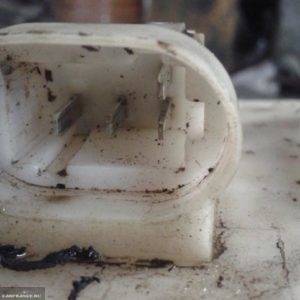

   4. Если на них присутствуют окислы, то надо знать, как почистить, их следует удалить щеткой, смочив ее предварительно в растворителе;

1. Если клеммы разболтались, то подлежат замене.
2. Особенность моделей Рено Меган 2 заключается в том, что на ранних версиях (выпуск до 2006 года) с верхней части модуля топливного насоса следует отсоединять три топливопровода, а на более поздних (рестайлинговых) модификациях – только один. При демонтаже шлангов возможна незначительная утечка топлива из магистрали, поэтому запасаемся ветошью.
3. Далее демонтируем сам насос топливный на французской модели Рено Меган 2. Для этого следует обзавестись специальным съемником. Если им пренебречь (даже самодельной конструкцией, которую можно одолжить) и воспользоваться народными способами, можно повредить крепящий насос пластиковый обод. Как снять? Суть метода заключается в откручивании обода при помощи отвертки или зубила посредством легких постукиваний молотком.
4. После снятия прижимного обода следует осмотреть резиновое уплотняющее кольцо и, в случае обнаружения на нем дефектов, запастись новым для замены при сборке. Если повреждений нет, то используем уплотнение повторно.
5. Достаем из посадочного места в бензобаке насосный блок в сборе с топливным датчиком и интегрированным в него поплавком. Во избежание искривления металлической тяги поплавка конструкцию вынимаем аккуратно, наклонив ее немного в бок.
6. Нижняя часть насоса Renault Megane 2 оснащена специальным заборным клапаном, демонтировать который следует путем нажатия на него пальцем, удерживая весь блок руками. После демонтажа сливаем остатки топлива из чашки.

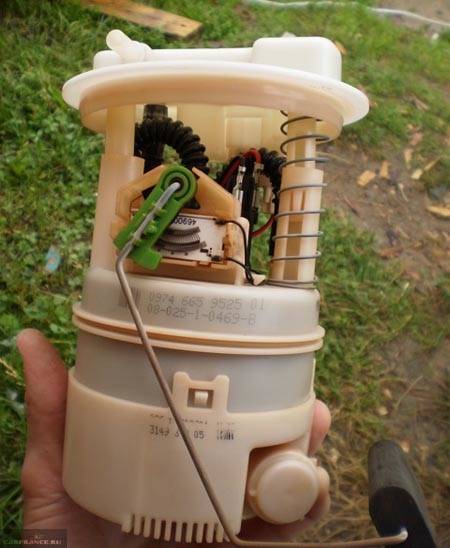

Снятие и разборка топливного модуля двигателя 1,4-1,6(8V) Renault Логан, Сандеро

Снимаем топливный модуль при выходе из строя любого из его элементов. Замену топливного насоса, сетчатого фильтра или датчика указателя уровня топлива показываем для возможности ремонта в дорожных условиях и в отсутствии оригинальных запасных частей.

В салоне автомобиля поднимаем подушку заднего сиденья.

Поддев отверткой…

…поднимаем крышку лючка топливного бака

Отжимаем фиксатор…

…и отсоединяем колодку проводов от крышки топливного модуля.
Далее следует сбросить давление в системе питания. Для этого пускаем двигатель. Он, проработав несколько секунд, остановится из-за недостатка топлива. Давление в системе при этом будет сброшено.

Выключаем зажигание.

Сжав фиксаторы наконечника топливной трубки, снимаем его со штуцера крышки топливного модуля.
Топливный модуль фиксируется в баке прижимным кольцом, навернутым на горловину бака. Для отворачивания прижимного кольца модуля проще всего воспользоваться монтажной лопаткой.

Упираясь во впадины отверстия, просеченного в панели пола кузова, монтажной лопаткой толкаем кольцо за выступы против часовой стрелки.
Возможно, процедуру придется повторить несколько раз, упираясь в разные выступы по окружности кольца. А при сборке, заворачивая кольцо, это надо сделать обязательно.

Снимаем прижимное кольцо.
На снятом баке отвернуть прижимное кольцо поможет простое приспособление, согнутое из металлического прутка в виде скобы.

Приспособление для отворачивания прижимного кольца

Вынимаем уплотнительное кольцо топливного модуля, переведя его через крышку модуля.

Вынимаем топливный модуль из бака, выводя поплавок датчика указателя уровня топлива из отверстия в топливном баке.
Сливаем остатки топлива из топливного модуля в заранее подготовленную емкость. Закрываем отверстие в топливном баке плотной бумагой или полиэтиленом.

Дальнейшая разборка топливного модуля не предусмотрена. Разработчиками автомобиля предполагается замена всего модуля при выходе из строя любой из его составных частей. Однако, в чрезвычайных обстоятельствах можно очистить сетчатый фильтр на входе в топливный насос, заменить датчик указателя уровня топлива или топливный насос.

Отсоединяем колодку проводов датчика указателя уровня топлива от разъема на внутренней стороне крышки топливного модуля.

Освобождаем фиксатор датчика указателя уровня топлива.

Снимаем датчик указателя уровня топлива.

Отверткой освобождаем три фиксатора стакана…

…и снимаем стакан с корпуса фильтра.

Соединение канала регулятора давления топлива уплотнено резиновым кольцом.

В стакане установлены регулятор давления топлива 1 и противодренажный клапан 2.

Потянув, снимаем с топливного насоса сетчатый фильтр.
Теперь его можно промыть или заменить.

Отверткой отжимаем фиксатор крышки топливного модуля…

…и отводим крышку…

…освобождая пружину.

Отсоединяем колодку проводов топливного насоса от разъема на внутренней стороне крышки топливного модуля.

Вынимаем топливный насос из топливного фильтра.
Нагрев пластмассовую гофрированную трубку на патрубке насоса струей кипящей воды из чайника…

…снимаем трубку с патрубка насоса.
Сборку и установку топливного модуля проводим в обратной последовательности.

При установке топливного модуля в бак стрелка на крышке модуля должна располагаться напротив метки на баке.
Топливную трубку надеваем на штуцер крышки модуля до щелчка пружинных фиксаторов. В конце работы включаем зажигание и проверяем герметичность соединений модуля топливного насоса.

Видео по теме «Снятие и разборка топливного модуля двигателя 1,4-1,6(8V) РеноСандеро»

Замена топливного насоса на Рено Логан, Сандеро, Дастер, Ларгус

Logan Up #10: Замена фильтра (сетки) бензонасоса Рено Логан / Сандеро

Съемник топливного насоса РЕНО. Изготовление съемника.

Диагностика и ремонт Рено Логан топливного насоса: поиск источника проблемы

Почему осмотр и тестирование в нашем автосервисе является обязательной процедурой, без которой ремонт не будет проводиться? Во-первых, во всех проблемах с работой двигателя виноват вовсе не бензонасос, а элементы топливной системы, электрики или зажигания. То есть его демонтаж и ремонт в этом случае становится нецелесообразным. Во-вторых, если все же проблемы исходит от помпы, диагностика позволяет точно определить, какой элемент нужно заменить или отремонтировать. А это значительно сокращает продолжительность работы. Во время диагностики в первую очередь необходимо проверить и оценить общий характер работы двигателя и выявить неисправности связанных систем. В-третьих, после ремонта окончательная диагностика покажет, что работа выполнена успешно. После разборки агрегата исследуются:

• Предохранитель (в Renault Logan используется F02 (5 А));
• Реле;
• Свитер.

Если эти детали в порядке, дальнейший ремонт топливного насоса, как правило, нецелесообразен. По стоимости остальных деталей и работ по их замене она будет примерно равна стоимости замены полной сборки. Также новый механизм прослужит дольше восстановленного.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
