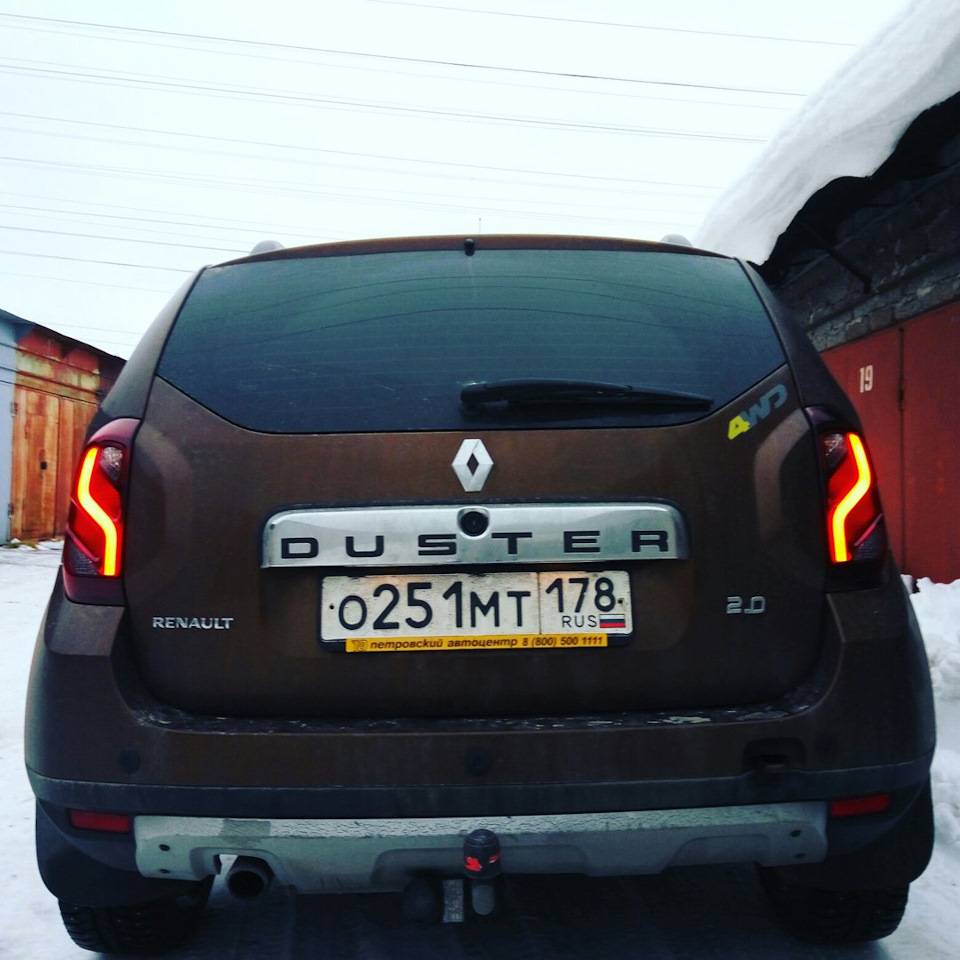

Замена задних фонарей Рено Дастер на рестайлинговые
Для замены задних фонарей предыдущей версии на Renault Duster с 2010 года на фонари нового варианта от Рено Дастер 2015 года нам потребуется только маленькая отвертка или шило. Расположение проводов в правом и левом фонарях различаются, для каждого своя схема!
Откручиваем рукой специальные винты крепления фонарей, их по два на каждый фонарь:
Снимаем фонарь, отщелкиваем разъем:
В месте, как показывает стрелка, отгибаем защелку и открываем разъем:
Расположение проводов для подключения старых фонарей:
Отверткой или шилом по очереди отгибаем лепестки разъема и вытягиваем провода:
Переставляем провода в разъеме для получения следующей последовательности:
Вариант расположения проводов для подключения новых фонарей:
Вставляем разъем в фонарь и прикручиваем его на место:
С правым фонарем проделываем всё аналогично, только последовательность проводов своя:
Изначальное расположение проводов для старых фонарей:
Расположение проводов уже под новый фонарь:
Сводная таблица контактов:
Задний противотуманный фонарь (в левом фонаре) в данном случае светит белым. Необходимо заменить лампу на красную. Я задней противотуманкой не пользуюсь, поэтому при необходимости включаю ее в дополнение к свету заднего хода, так светлее парковаться
ТОП-5 вариантов тюнинга и доработок Renault Duster
Задние фонари Renault Duster
Каждый заказ упаковывается дополнительно, в соответствии с особенностями детали.
Автомобильная оптика отправляется в картонных коробках дополнительно фиксируется внутри, и прокладывается картонными вставками в местах, где “уши” находятся близко к стенке. Наши упаковщики имеют огромный опыт и знают все нюансы для того, чтобы гарантировать доставку оптики в целости.
Кузовные запчасти упаковываются в пленку или картон и отправляются в дополнительной таре. Бамперы, капоты, суппорты радиатора и прочие крупные детали отправляются транспортными компаниями в деревянной обрешетке, ее изготавливают на складе транспортной компании. Данный вид упаковки несколько увеличивает объем груза и стоимость перевозки, но гарантирует сохранность груза.
Передние крылья, решетки бамперов, радиаторы и суппорты отправляются в паллетных бортах, которые предоставляют ТК, этот вид упаковки сравнительно недорогой и позволяет доставить кузовные детали без повреждений. Оправы туманок, кронштейны и другие мелкие детали мы упаковываем сами.
Мы правильно упакуем, взвесим и оформим все документы для отправки и при необходимости для наложенного платежа. Посылку с заказом отвезем в отделение Почты России и передадим для отправки.
Вы можете вернуть полученные запчасти по любой причине полностью или частично в течение 14 дней. Нужно сообщить о своем намерении, получить данные для отправки и отправить тем же способом в тойже упековке за свой счет.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Установка фаркопа на Рено Дастер 2 — MY RENAULT Всё просто, он спрятан за крышкой отсека с предохранителями слева от водителя с торца передней панели и доступен при открытой передней двери. Спрашивайте, я на связи!
Замена ламп в задних фонарях Renault Duster
Для замены ламп в задних фонарях на Рено Дастер не требуется каких-либо специальных знаний или умений. С помощью нашей инструкции вы сможете самостоятельно и без труда произвести замену ламп. Для этого придется демонтировать задний фонарь и извлечь из него плату с лампами.
Какие лампы установлены
В задних фонарях на Дастере установлены самые обычные лампы с цоколем, которые можно найти в любом автомобильном магазине или специализированном магазине по лампам.

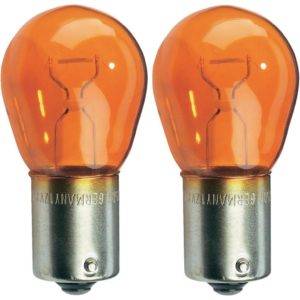

- Лампа указателя поворота PY21W
- Лампа стоп сигнала/габаритов P21/5W
- Лампа задней противотуманной фары (слева) и лампы заднего хода (справа) P21W
При желании обычные лампы накаливания можно заменить светодиодными аналогами, свет от которых будет ярче и срок службы, при покупке качественных диодов, дольше.
Лампа заднего хода и задней противотуманки
- PHILIPS 12V P21W P-12498 цена от 40 руб
- BOSCH 12V P21W Pure Light 1987301017 цена от 35 руб
- KOITO 12V P21W (BA15s) 4514 цена от 50 руб
- NARVA 12V P21W 78165 цена от 25 руб
OSRAM 12V PY21W янтарная O-7507 цена от 60 руб
Лампа стоп/габаритов
- PHILIPS 12V P21/5W 2-х контактная P-12499 цена от 45 руб
- BOSCH 12V P21/5W 2- контактная Pure Light 1987302202 цена от 45 руб
- NARVA 12V P21/5W смещен. по высоте 2-х контакт. N-17916 цена от 30 руб
- OSRAM 12V P21/5W 2- контактная O-7528 цена от 45 руб
Выше мы указали наиболее качественные лампы при установке которых не потребуется каждый месяц снимать фонарь и производить замену ламп.
Самостоятельная замена ламп
Итак, для замены ламп нам потребуется демонтировать задний фонарь. Слева пластиковые гайки легкодоступны. Справа они находятся за пластиковым лючком.
Откручиваем два пластиковых фиксатора заднего фонаря и вытаскиваем его из кузова.
Далее отсоединяем колодку проводов идущую к фаре, нажимаем на фиксатор и убираем колодку в сторону.
Плата с лампами держится на 5 защелках, которые следует по очереди отсоединить и снять плату
Чтобы снять лампу необходимо нажать на нее и повернуть против часовой стрелки. Меняем все необходимые лампы и производим сборку в обратной последовательности.
Если устанавливается обычная лампа вместо светодиодной, требуется проверить ее работоспособность. Дело в том, что у светодиодной лампы P21W или P21/5W имеют полярность и не на всех автомобилях нормально работают.
Чтобы снять правый задний фонарь потребуется открыть лючок расположенный в нише и открутить так же две пластиковые гайки крепления.
Улучшение освещения в багажнике, вещевом ящике и салоне
Автомобиль Рено Дастер пользуется заслуженной популярностью среди российских водителей. Однако некоторые элементы в стандартной комплектации вызывают у пользователей нарекания. Это относится и к освещению в багажнике, салоне и вещевом ящике, которые несложно улучшить самостоятельно, в крайнем случае можно обратиться в обслуживающие центры.
Улучшение освещения в багажнике
Многие водители жалуются на плохое освещение в багажнике автомобиля Рено Дастер так как там установлен всего один источник света. Существуют разные способы решения этой задачи. Наиболее простой из них поставить другой тип лампочки. В багажнике, салоне, передних габаритах и подсветке номера используются одинаковые лампы – W5W 12V. Для улучшения освещенности багажника установите лампу с цоколем лампы W5W. Никаких осложнений при такой замене не предвидится, так как оба типа лампочек имеют одинаковый цоколь. Светодиодными аналогами ламп W5W 12V: Маяк 12T10-W\5SMD 5 SMD чипов, Маяк 12T10-W/6SMD 6 SMD чипов, Маяк 12T10-ULTRA-SW 6 SMD чипов + 1 линза. После замены свет станет ярким и белым. Если необходим ещё более свет, установите по бокам багажника светодиодную ленту, подключив её через плафон багажника.
Светодиодная подсветка улучшит видимость в багажнике даже при полном заполнении, сэкономит Ваше время и нервы при поиске нужных вещей. Кроме того Вы еще сэкономите, так как светодиоды более долговечны.
Улучшение освещения в салоне
В салоне авто также можно усилить освещение путем установки светодиодной лампочки. Однако большего эффекта можно достичь, установив светодиодную ленту. Операция по установке светодиодной лены абсолютно не обременительна ни в деньгах, ни во времени. Надо только немного смекалки и небольших навыков. Купите двухсторонний скотч, светодиодную ленту желаемых параметров, немного провода и паяльник со всеми к нему принадлежностями. Подключение питания светодиодной подсветки необходимо к проводке плафона салона. После того как вы выбрали места размещения подсветки нарежьте светодиодные ленты нужной длины. Припаяйте провода и смонтируйте на двухсторонний скотч. Остаётся только скрыть проводку в салоне. Чтобы разместить подсветку на видных местах салона, её можно упаковать в термоусадочную трубку (это тоже недорого стоит).
Самостоятельная замена ламп
Итак, для замены ламп нам потребуется демонтировать задний фонарь. Слева пластиковые гайки легкодоступны. Справа они находятся за пластиковым лючком.
Откручиваем два пластиковых фиксатора заднего фонаря и вытаскиваем его из кузова.
Далее отсоединяем колодку проводов идущую к фаре, нажимаем на фиксатор и убираем колодку в сторону.
Плата с лампами держится на 5 защелках, которые следует по очереди отсоединить и снять плату
Чтобы снять лампу необходимо нажать на нее и повернуть против часовой стрелки. Меняем все необходимые лампы и производим сборку в обратной последовательности.
Если устанавливается обычная лампа вместо светодиодной, требуется проверить ее работоспособность. Дело в том, что у светодиодной лампы P21W или P21/5W имеют полярность и не на всех автомобилях нормально работают.
Чтобы снять правый задний фонарь потребуется открыть лючок расположенный в нише и открутить так же две пластиковые гайки крепления.
больше видео
Где находятся предохранители Nissan Qashqai?
Опубликовано 15 Май 2023 by ScegliAuto
Установка багажных реек.
Опубликовано 31 Март 2023 by ScegliAuto
Как открыть седло Piaggio MP3 вручную
Опубликовано 27 Декабрь 2022 by ScegliAuto
Как завести Mini без ключа
Опубликовано 26 Декабрь 2022 by ScegliAuto
Как сбросить лампочку AdBlue на Peugeot 3008 1.5 BlueHDi
Опубликовано 21 Декабрь 2022 by ScegliAuto
Как обнулить коробку передач Smart Fortwo
Опубликовано 20 Декабрь 2022 by ScegliAuto
Как снять задние сиденья в Рено Модус
Опубликовано 19 Декабрь 2022 by ScegliAuto
Как заменить колесо на запаску на Ситроен С4 Пикассо
Опубликовано 18 Декабрь 2022 by ScegliAuto
Как открыть лючок бензобака на Рено Каптур?
Опубликовано 13 Декабрь 2022 by ScegliAuto
Как настроить время Фольксваген Гольф 8
Опубликовано 8 Декабрь 2022 by ScegliAuto
Какие лампы установлены
В задних фонарях на Дастере установлены самые обычные лампы с цоколем, которые можно найти в любом автомобильном магазине или специализированном магазине по лампам.
- Лампа указателя поворота PY21W
- Лампа стоп сигнала/габаритов P21/5W
- Лампа задней противотуманной фары (слева) и лампы заднего хода (справа) P21W
При желании обычные лампы накаливания можно заменить светодиодными аналогами, свет от которых будет ярче и срок службы, при покупке качественных диодов, дольше.
Лампа заднего хода и задней противотуманки
- PHILIPS 12V P21W P-12498 цена от 40 руб
- BOSCH 12V P21W Pure Light 1987301017 цена от 35 руб
- KOITO 12V P21W (BA15s) 4514 цена от 50 руб
- NARVA 12V P21W 78165 цена от 25 руб
Лампы указателя поворота
- PHILIPS 12V PY21W 12496NACP цена от 65 руб
- BOSCH 12V PY21W янтарная Pure Light 1987302213 цена от 50 руб
- OSRAM 12V PY21W янтарная O-7507 цена от 60 руб
Лампа стоп/габаритов
- PHILIPS 12V P21/5W 2-х контактная P-12499 цена от 45 руб
- BOSCH 12V P21/5W 2- контактная Pure Light 1987302202 цена от 45 руб
- NARVA 12V P21/5W смещен. по высоте 2-х контакт. N-17916 цена от 30 руб
- OSRAM 12V P21/5W 2- контактная O-7528 цена от 45 руб
Выше мы указали наиболее качественные лампы при установке которых не потребуется каждый месяц снимать фонарь и производить замену ламп.
Это интересно: Снятие панели приборов Renault Sandero
Запчасти, ТО
Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:
| Изображение | Артикул | Наименование | Производитель | Цена | Наличие | В корзину |
| BR-001-GARD-URDP | Брызговики увеличенные (расширенные) Дастер-ГАРД передние | Дастер-Гард | 1300 / 1100 р.Дисконт: 1000 р. | >10 | ||
| DC495 | Дисконтная карта (Dusterclubs.ru, Dustershop77.ru) | РФ | 700 / 500 р.Дисконт: 500 р. | >10 | ||
| DC218 | Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус | РФ | 500 / 300 р.Дисконт: 250 р. | >10 | ||
| patriot-001-1 | Защита муфты редуктора и бензобака (сталь) | Патриот | 4900 / 4000 р.Дисконт: 3500 р. | >10 | ||
| 005-008502 | Защита на порожек багажника | Русская Артель | 1000 / 800 р.Дисконт: 700 р. | >10 | ||
| PT014-7010402 | Накладка на порожек багажника PTGroup | Pt GROUP | 1200 / 1000 р.Дисконт: 800 р. | >10 | ||
| R12711 | Ветровики (дефлекторы на окна) COBRA/Autoplex | COBRA / Autoplex | 2000 / 1600 р.Дисконт: 1500 р. | >10 | ||
| DC654 | Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм) | АртФорм (Yuago) | 3500 / 2500 р.Дисконт: 1900 р. | >10 | ||
| RA0052 | Накладки на пороги дверей (перед+зад) РА | Русская Артель | 2500 / 1500 р.Дисконт: 1300 р. | >10 | ||
| def-001 | Дефлектор капота Vip-Tuning | VIP-Tuning | 2000 / 1500 р.Дисконт: 1100 р. | >10 |
Возможные трудности
Как поменять лампочку на рено дастер
Замена ламп ближнего света Рено Дастер (видео) — Renault Duster, л., года на DRIVE2
Этот момент позволит лучше и удобней подлезть к блоку фар. Но многие автомобилисты пропускают этот момент и даже с аккумуляторной батареей на борту проводят смену освещения быстро и легко.
Снимаем резиновую заглушку на ближнем освещении Некоторые водители извлекают патрон вместе с лампочкой. Достаньте старую лампочку вместе с патроном.
Лампу следует брать только за металлическое основания Присоедините новую лампочку, предварительно демонтировав старую.
Установите патрон на место фиксации и закройте резиновую заглушку. Когда лампа установлена осталось лишь проверить её работоспособность и закрыть заглушку Полезные советы! Для наиболее удобной замены правой лампочки, можно предварительно снять аккумулятор.
Во время работы с лампочками, следует работать в перчатках, чтобы не оставить следов на цоколе. Соблюдая такие несложные правила, вы без особого труда и навыков сможете заменить лампу ближнего света на Рено Дастер в течении минут.
Вначале давите на патрон вниз, после чего извлекаете лампу.
В этом деле важна аккуратность, которая позволит защититься от механических повреждений, как самого патрона, так и проводки. Вытаскиваем аккуратно лампу Снимаете лампу, а после этого на ее место монтируете новую. Соблюдайте правильную ориентацию лампы При установке вначале заводите нижний край лампы, когда он встанет на место, прижимаете верхний край до щелчка.
Меняем лампу ближнего света на Рено Дастер: артикулы, тип лампы +видео
Ставим новую лампу После установки, проверьте работоспособность и правильную ориентацию лампы внутри фары. Проверяем визуально результат замены лампы Итак, процедура завершена, и, как показывает практика, она ничем не отличается от аналогичной процедуры с другими автомобилями различных марок.
Состав задних фонарей Дастер:
- задние габаритные фонари
- задние указатели поворотов
- фонари аварийной сигнализации
- задний противотуманный фонарь
- стоп-сигналы
- фонарь заднего хода
Модули задних фонарей Дастер устанавливаются парами и симметрично, с правой и с левой стороны автомобильного кузова. Для них устанавливаются специальные цвета – красный, белый и желтый. Цвет приобретается за счет подкрашивания отражателя и покрытия рассеивателя. Рено Дастер имеет два задних габаритных фонаря, окрашенных в красный цвет. Управление заднини фонарями Дастер осуществляется за счет специальных переключателей, которые находятся на панели приборов. Габаритные фонари в задней части автомобиля совмещены конструктивно со стоп-сигналами, которые автоматически включаются при нажатии тормоза.
В качестве источника света используются светодиоды или вольфрамовые лампы накаливания. Светодиоды имеют наиболее длительный срок службы (около 100 тыс. часов) и отличаются низким энергопотреблением. Преимуществом светодиодов в задних фонарях Дастер является то, что они быстро срабатывают, за счет чего автомобиль приобретает большую безопасность и позволяет позадиидущим автомобилям лучше ориентироваться на дороге.
Как выбрать лампу ближнего света
Перед тем как заменить вышедшую из строя деталь, необходимо выяснить, какая лампа установлена в противоположной фаре. Не рекомендуется использовать лампы, выпущенные разными заводами, поскольку они могут отличаться яркостью свечения и цветовой температурой. При подборе детали следует учитывать мощность и конструкцию цоколя.
Наиболее распространенные галогеновые лампы для Рено Дастер:
- Osram Original Line, имеющие мощность на входе до 58 Вт. Изделие обеспечивает световой поток на уровне 1500 лм, заявленный производителем срок службы составляет 550 часов.
- Philips Vision, отличающиеся улучшенным световым потоком. Разработчик заявляет повышение видимости на 30% (за счет удлиненного луча света) по сравнению со стандартными изделиями. Мощность излучения составляет 1500 лм, срок службы достигает 550 часов.
- Philips X-treme с увеличенной в 1,3 раза дальностью освещения. Лампа излучает белый свет, имеющий цветовую температуру 3500 К. Недостатком является уменьшенный ресурс, не превышающий 450 часов.
- General Electric Megalight Plus 50, которые обеспечивают луч света со стандартной цветовой температурой. Компания GE предлагает модификации изделий Megalight Ultra +120% и Megalight Ultra +150%, которые отличаются увеличенной дальностью освещения. Лампы необходимо менять парами, что обеспечивает улучшенное освещение дорожного полотна в ночное время.
- Narva Standard со стандартным светом желтоватого оттенка. Существует модификация Range Power White, которая отличается повышенной до 4500 К цветовой температурой (бело-голубой цвет, имитирующий ксенон). Версия Long Life отличается от стандартных ламп увеличенным ресурсом (температура света 3000 К). Производитель также выпускает изделия Range Power +50% и +110%, которые имеют увеличенную дальность освещения дороги.
Размер автомобильных дворников Шевроле Круз
Какие лампы установлены
В задних фонарях на Дастере установлены самые обычные лампы с цоколем, которые можно найти в любом автомобильном магазине или специализированном магазине по лампам.
- Лампа указателя поворота PY21W
- Лампа стоп сигнала/габаритов P21/5W
- Лампа задней противотуманной фары (слева) и лампы заднего хода (справа) P21W
При желании обычные лампы накаливания можно заменить светодиодными аналогами, свет от которых будет ярче и срок службы, при покупке качественных диодов, дольше.
Лампа заднего хода и задней противотуманки
- PHILIPS 12V P21W P-12498 цена от 40 руб
- BOSCH 12V P21W Pure Light 1987301017 цена от 35 руб
- KOITO 12V P21W (BA15s) 4514 цена от 50 руб
- NARVA 12V P21W 78165 цена от 25 руб
Лампы указателя поворота
- PHILIPS 12V PY21W 12496NACP цена от 65 руб
- BOSCH 12V PY21W янтарная Pure Light 1987302213 цена от 50 руб
- OSRAM 12V PY21W янтарная O-7507 цена от 60 руб
Лампа стоп/габаритов
- PHILIPS 12V P21/5W 2-х контактная P-12499 цена от 45 руб
- BOSCH 12V P21/5W 2- контактная Pure Light 1987302202 цена от 45 руб
- NARVA 12V P21/5W смещен. по высоте 2-х контакт. N-17916 цена от 30 руб
- OSRAM 12V P21/5W 2- контактная O-7528 цена от 45 руб
Выше мы указали наиболее качественные лампы при установке которых не потребуется каждый месяц снимать фонарь и производить замену ламп.
Renault Duster Замена ламп в блок-фаре Рено Дастер
Renault Duster Замена ламп в блок-фаре
Работу показываем на левой блок-фаре, в правой блок-фаре лампы меняем аналогично.Для удобства замены ламп освещения в левой блок-фаре можно снять аккумуляторную батарею (см. Снятие аккумуляторной батареи).Для замены лампы указателя поворота…
…поворачиваем патрон против часовой стрелки…
…и вынимаем патрон с лампой из корпуса блок-фары.Нажав на лампу, поворачиваем ее против часовой стрелки до упора…
…и вынимаем лампу из патрона.Устанавливаем новую лампу PY21W в обратной последовательности.При этом…
…два выступа, расположенные несимметрично относительно оси лампы, должны войти в соответствующие пазы патрона.
Патрон лампы указателя поворота имеет два фиксирующих выступа разной ширины, которые должны войти в соответствующие пазы корпуса блок-фары.Для замены лампы дальнего света…
…снимаем защитный резиновый чехол лампы дальнего света.
Нажав на пружинный фиксатор лампы, выводим его из зацепления с крючками отражателя (для наглядности показано на снятой блок-фаре)…
…и отводим фиксатор в сторону.
Вынимаем лампу из корпуса блокфары и отсоединяем от нее колодку проводов.
Лампы дальнего и ближнего света – галогенные.Не следует касаться их стеклянных колб пальцами, так как следы от них приведут к потемнению ламп при нагреве.Удалить загрязнение с колбы можно чистой ветошью, смоченной в спирте.
Устанавливаем новую лампу Н1 в обратной последовательности.Для замены лампы ближнего света…
…снимаем защитный резиновый чехол ламп ближнего и габаритного света.Потянув лампу за колодку проводов…
…выводим лампу из зацепления с тремя пружинными фиксаторами (для наглядности показано на снятой блок-фаре)…
…и вынимаем лампу из корпуса блокфары.Отсоединяем от лампы колодку проводов.Присоединяем к новой лампе Н7 колодку проводов и, вставив лампу в корпус блок-фары, нажимаем на колодку проводов до защелкивания пружинных фиксаторов.Для замены лампы габаритного света снимаем защитный резиновый чехол ламп ближнего и габаритного света.
Потянув, вынимаем патрон с лампой из корпуса блок-фары.Потянув лампу, вынимаем ее из патрона.Новую лампу W5W устанавливаем в обратной последовательности.
Как поменять лампочку подсветки номера рено дастер
Лучшие лампы ближнего и дальнего света на Рено Дастер
Для автомобиля Renault Duster рекомендуется использовать оригинальные лампы производителя. Однако далеко не всегда их можно найти в свободной продаже, поэтому, как вариант, подойдут изделия следующих линеек:
- Осрам и Филипс.
- Bosch.
- Halogen.
- ПИА.
Какая лампа ближнего света подойдет на Дастер
Прежде всего каждому автовладельцу следует знать, что в качестве штатной для ближнего света на Рено Дестер устанавливается лампа с артикулом 7701040849. Если найти ее не удалось, можно применить следующие три аналога:
| Наименование | Особенности | Рейтинг |
| Bosch Pure light | Самая оптимальная, недорогая | 4 из 5 |
| Philips X-treme Vision | Максимальная яркость, высокая цена | 5 из 5 |
| Philips LongLife EcoVision | Большой срок службы, средняя стоимость | 4 из 5 |
Самые яркие лампочки ближнего света
Любая лампочка Н7 для ближнего света, подходящая по техническим параметрам для Рено Дастер, с заявленной повышенной светимостью может подойти под определение этой категории.
Однако непревзойденным лидером является Philips X-treme Vision. Среди ее главных характеристик выделяются:
- Светимость на 130% больше стандартной (1500 лм).
- Надежная видимость на расстоянии до 45 метров (максимум до 75 м).
- Стойкое стекло колбы из кварца.
- Белый свет с температурой 3,5 тыс. К.
- Срок службы не менее 450 часов.
Долговечные лампы на Дастер
Из рассмотренных выше ламп для фар ближнего света на Рено Дастер максимальной долговечностью обладают Philips LongLife EcoVision. Это галогеновый светильник средней светимости со сроком службы до 1,5 тыс. часов. Более дорогие аналоги, работающие на светодиодной технологии, способны служить в 20-30 раз дольше! Например, производители PowerLightec, Seoul и Philips MZ заявляют о 50 тыс. часов работы своих изделий. Единственный недостаток этих моделей – большая стоимость.
При выборе ламп для ближнего света предпочтение лучше отдавать экземплярам с желтоватым оттенком. На практике чисто белый и с примесью сине-фиолетовых тонов световой поток при одинаковой мощности хуже освещает дорожное полотно.
Замена ламп на Renault Duster
Для замены ламп в блок-фаре выполните следующие операции.
1. Откройте капот. 2. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Промокоды со скидками на светильники
4. Для замены лампы ближнего с выньте лампу из отражателя, преодолевая упругое сопротивление трех пружинных фиксаторов.
5. Извлеките лампу из контактной колодки. 6. Вставьте новую лампу в отражате до фиксации пружинными держателями и присоедините к ней колодку жгута проводов.
7. Для замены лампы габаритного огня нажмите на фиксатор и извлеките патрон лампы из отражателя.
8. Выньте из патрона бесцокольную лампу. 9. Вставьте в патрон новую лампу и установите патрон на место. 10. Установите на место крышку.
11. Для замены лампы дальнего света снимите резиновую крышку фары.
12. Выньте лампу из отражателя, преодолевая сопротивление пружинных держателей.
13. Отсоедините лампу от контактной колодки. 14. Вставьте лампу в отражатель до фиксации пружинными держателями.
15. Для замены лампы переднего указателя поворота поверните патрон лампы указателя поворота против часовой стрелки…
16. …и выньте его из корпуса блок-фары.
17. Слегка вдавите лампу в патрон, поверните против часовой стрелки и извлеките ее из патрона. 18. Установите новую лампу в патрон, а патрон в блок-фару.
Для замены лампы в противотуманной фаре выполните следующие операции. 1. Снимите подкрылок переднего колеса (см. тут).
2. Отожмите фиксатор крепления колодки жгута проводов…
3. …и отсоедините колодку от лампы противотуманной фары.
4. Поверните лампу на треть оборота против часовой стрелки…
5…и выньте ее из отражателя. 6. Установите новую лампу в порядке, обратном снятию.
Для замены лампы в боковом фонаре указателя поворота выполните следующие операции.
1. Подденьте специальной пластиковой монтажной лопаткой боковой фонарь указателя поворота…
3, Поверните патрон лампы на 90* против часовой стрелки…
4. …и выньте его из корпуса фонаря 5. Выньте лампу из патрона 6. Вставьте новую лампу в патрон, а патрон в корпус фонаря. 7. Установите боковой фонарь указателя поворота в порядке, обратном снятию.
Для замены любой лампы в заднем фонаре выполните следующие операции. 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи,
3. Отожмите держатели 4. …и снимите заднюю крышку фонаря в сборе с патронами ламп.
5. Слегка вдавите в патрон лампу, требующую замены, поверните ее против часовой стрелки и выньте из патрона. 6. При установке новой лампы выст на цоколе лампы должны попасть в прореа в патроне. Затем зафиксируйте лампу в патроне, повернув ее до упора по часовое стрелке. 7. Установите фонарь в порядке, обратном снятию.
Комплектация и спецификация: Противотуманные фары (левая + правая), блок.
Cмотреть: ✓ Обзор ✓ Характеристики ✓ Наличие ✓ Описание
Комплектация: Гибкие светодиодные реснички в силиконовых трубках — 2 шт. по.
Cмотреть: ✓ Обзор ✓ Характеристики ✓ Наличие ✓ Описание
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Снятие переднего и заднего бамперов на Рено Дастер, инструкция замены обвесов Всё просто, он спрятан за крышкой отсека с предохранителями слева от водителя с торца передней панели и доступен при открытой передней двери. Спрашивайте, я на связи!
Замена ламп на Рено Дастер
`ADID-undefined`
Замена ламп ближнего и габаритного света на Рено Дастер
Подготавливаем машину к ремонту. Снимаем резиновую крышку.
Преодолевая сопротивление трех пружинных держателей
извлекаем лампу ближнего света.
Отсоединяем от лампы колодку жгута проводов.
Если необходимо заменить лампу габаритного света (расположена ниже лампы ближнего света), извлекаем ее патрон из корпуса,
а затем извлекаем лампу из патрона.
Все детали устанавливаем в обратной последовательности. Проверяем и при необходимости регулируем свет фар.
Рекомендация.
Выполняя замену ламп, убедитесь в том, что нить лампы перегорела. Бывают случаи, когда лампа не работает из-за окислившихся контактов в электрических соединениях. При замене неисправной лампы проверяйте состояние контактов в ее патроне. В случае необходимости обработайте их средством для очистки и защиты электрических контактов.
Важно! Нельзя пальцами прикасаться к колбам галогенных ламп. Жировые следы, которые остались на колбе лампы, в разы сокращают срок ее эксплуатации
Работать необходимо в чистых хлопчатобумажных перчатках, которые не имеют резинового напыления. Если случайно прикоснулись к колбе лампы, протираем колбу чистой салфеткой, смоченной в спирте.
Замена лампы дальнего света на Renault Duster
Для начала снимаем резиновую крышку.
Отсоединяем наконечник провода.
Нажимаем на край пружинной скобы, сдвигаем ее в сторону, выводя из зацепления с держателями
`ADID-undefined`
и отводим от цоколя лампы.
После чего можно извлечь лампу.
Замена лампы указателя поворота на Renault Duster
Сначала поворачиваем патрон против часовой стрелки
и извлекаем его из корпуса.
Нажимаем лампу и, повернув ее против часовой стрелки, извлекаем из патрона.
Все детали устанавливаются в обратной последовательности.
Снятие и установка блок-фары на Renault Duster
Блок-фару необходимо снять для ее замены, например, после дорожно-транспортного происшествия. Работу выполняем в следующем порядке.
Торцовым ключом на 10 мм отворачиваем болты переднего крепления блок-фары: верхний
и нижний.
Торцовым ключом на 10 мм отворачиваем болт верхнего крепления блок-фары.
Приподнимаем край кронштейна верхнего крепления, выводим его держатель из отверстия и, немного выдвигаем блок-фару.
Нажимаем фиксатор в направлении, указанном стрелкой, и выдвигаем блок-фару вперед.
Шлицевой отверткой нажимаем фиксатор и отсоединяем колодку жгута проводов.
Механизм привода корректора фар поворачиваем против часовой стрелки и отсоединяем от блок-фары.
После этого блок-фару можно снять.
Установка блок-фары производится в обратной последовательности. Проверьте и, при необходимости, отрегулируйте свет фар.
Снятие и установка бокового указателя поворота на Renault Duster
Боковые указателя поворота на Дастере расположены на передних крыльях. В них установлены лампы WY5W. Для замены лампы указатель необходимо снять. Работу выполняем в следующем порядке.
Аккуратно поддеваем указатель поворота снизу
и извлекаем его из отверстия в крыле.
Рекомендация
Для выполнения работы удобно воспользоваться полосой плотной бумаги (это может быть: отрезок ватмана, визитка, календарик, проездной билет т.д.).
Проведя лист под рассеиватель, подожмите фиксатор и извлеките указатель крыла.
Поворачиваем патрон лампы против часовой стрелки
и извлекаем его из корпуса.
После этого можно извлечь лампу из патрона.
Установите все детали в обратной последовательности.
(Visited 345 times, 1 visits today)
