Хочу рассказать как отремонтировать подрулевой переключатель Рено. Проблема данных переключателей переламывающиеся провода. А стоимость совсем не мала, около 7тыс.руб.

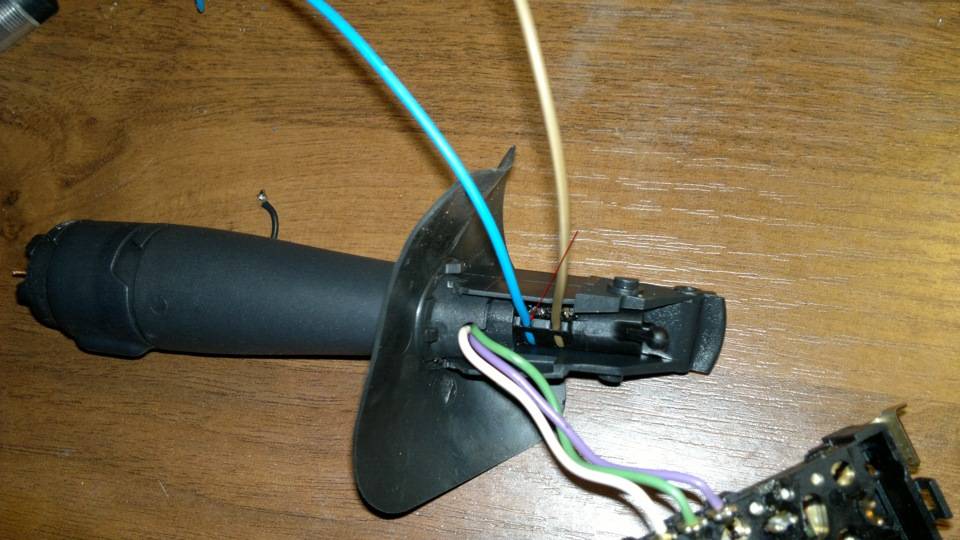

Очень похожи по толщине и жесткости провода от старого, недорогого блока питания компьютера (возможно для лучшей долговечности стоило применить более мягкие проводки)
Отрезаем нужную длину и впаиваем взамен старых проводов, повторяя заводскую конструкцию.
А теперь пару слов про разборку подрулевого переключателя Renault Logan/Sandero.
Начинаем разборку с откручивания двух болтов и освобождения самого рычажка.
Затем нужно снять кнопку, поддев ее например тоненькой плоской отверткой.
Затем нужно снять часть подрулевого переключателя отвечающего за включение габаритов и фар.
Все, конструкция готова к ремонту.
Если что то в этом вопросе осталось не раскрыто, есть еще одна хорошая ссылка.
Замена левого устройства
Владельцы Renault Sandero могут самостоятельно провести замену оборудования, используя разводной ключ Torx T-20. Работы начинаются с отсоединения проводной клеммы от вывода «-» аккумулятора.
Снятие левого переключателя поворотов Renault начинается с отворачивания самонарезающих винтов, фиксирующих кожух колонки руля. Демонтаж производится с преодолением сопротивления, оказываемого фиксаторами.
Крепления подрулевого переключателя Рено откручиваются с помощью крестообразной отвёртки с последующим изъятием приспособления из соединения. Потребуется сжать пару фиксаторов колодки проводов, отсоединив её от разъёма заменяемого оборудования Рено, завершая процедуру демонтажа подрулевого переключателя поворотов.
Проверка функциональности оборудования
Выполнив демонтаж оборудования Renault Sandero надо проверить его исправность, убедившись в замыкании контактов при установке рычагов в различных положениях. Необходимо выполнить подключение контрольной лампы (12В) к выводам и убедиться в её загорании при переводе рычага в положение идентичное контакту. Если лампа не загорится, можно судить о неисправности оборудования Рено, нуждающегося в замене или ремонте.
Тщательно соблюдая инструкцию, вы оперативно выполните поставленную задачу.
Здравствуйте, автолюбители.Во второй раз пропал звуковой сигнал автомобиля. Очень обидно за собой что-то переделывать, так что в этот раз подойдем к ремонту подрулевого переключателя основательно. Первым делом переключатель необходимо разобрать.
О процессе разборки:
1. Обесточиваем автомобиль, отсоединив массовую клемму от аккумулятора

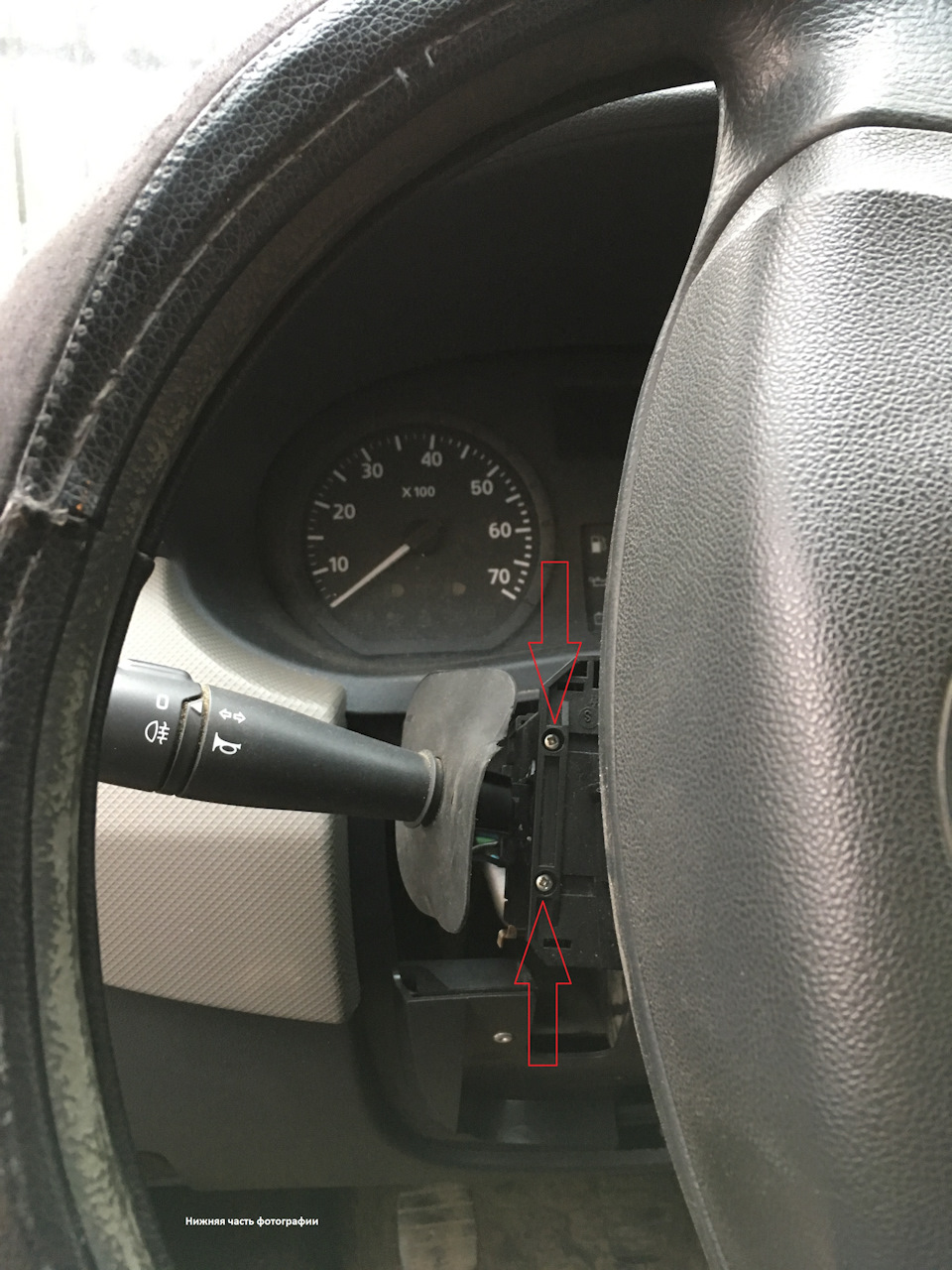

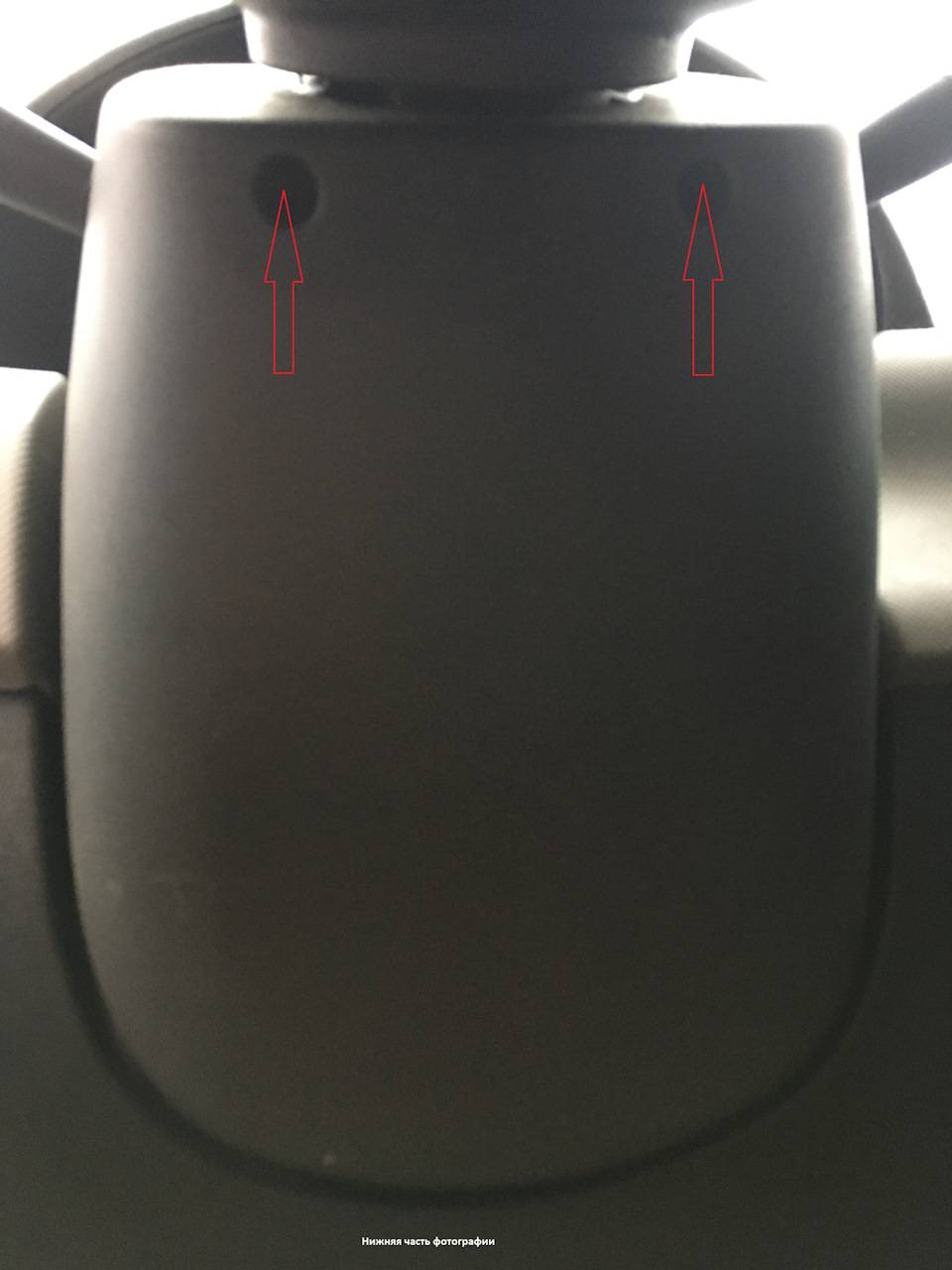

2. Откручиваем два винта (Т20) крепления кожуха рулевой колонки
3. Снимаем кожух рулевой колонки. Он состоит из двух частей: верхней и нижней. Отщелкиваем защелки и снимаем кожух
4. Поворачиваем руль влево на четверть полного оборота, чтобы получить доступ к креплению подрулевого переключателя. С помощью крестовой отвертки откручиваем два винта крепления
5. Извлекаем подрулевой переключатель из паза и опускаем его вниз

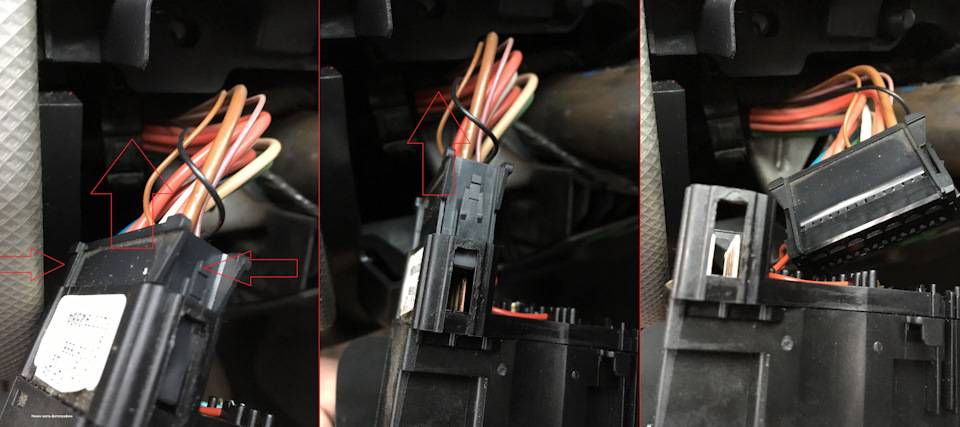

6. Отсоединяем разъем, нажав на защелки по бокам
7. Подрулевой переключатель снят. Перемещаем его на рабочее место и осматриваем. Обычно на этом этапе видна причина неисправности, но сейчас нас интересует только разборка

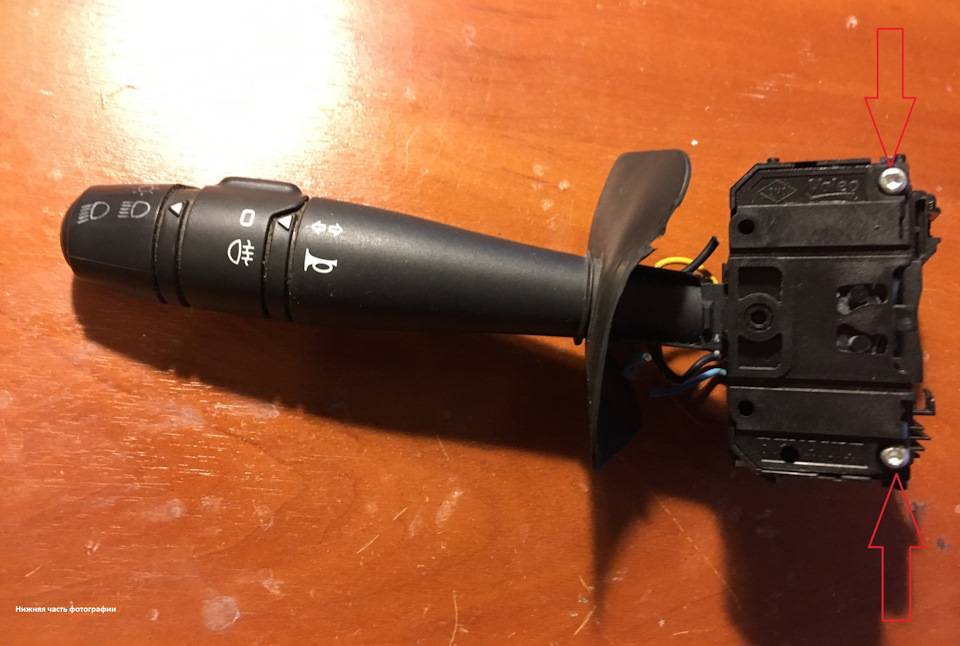

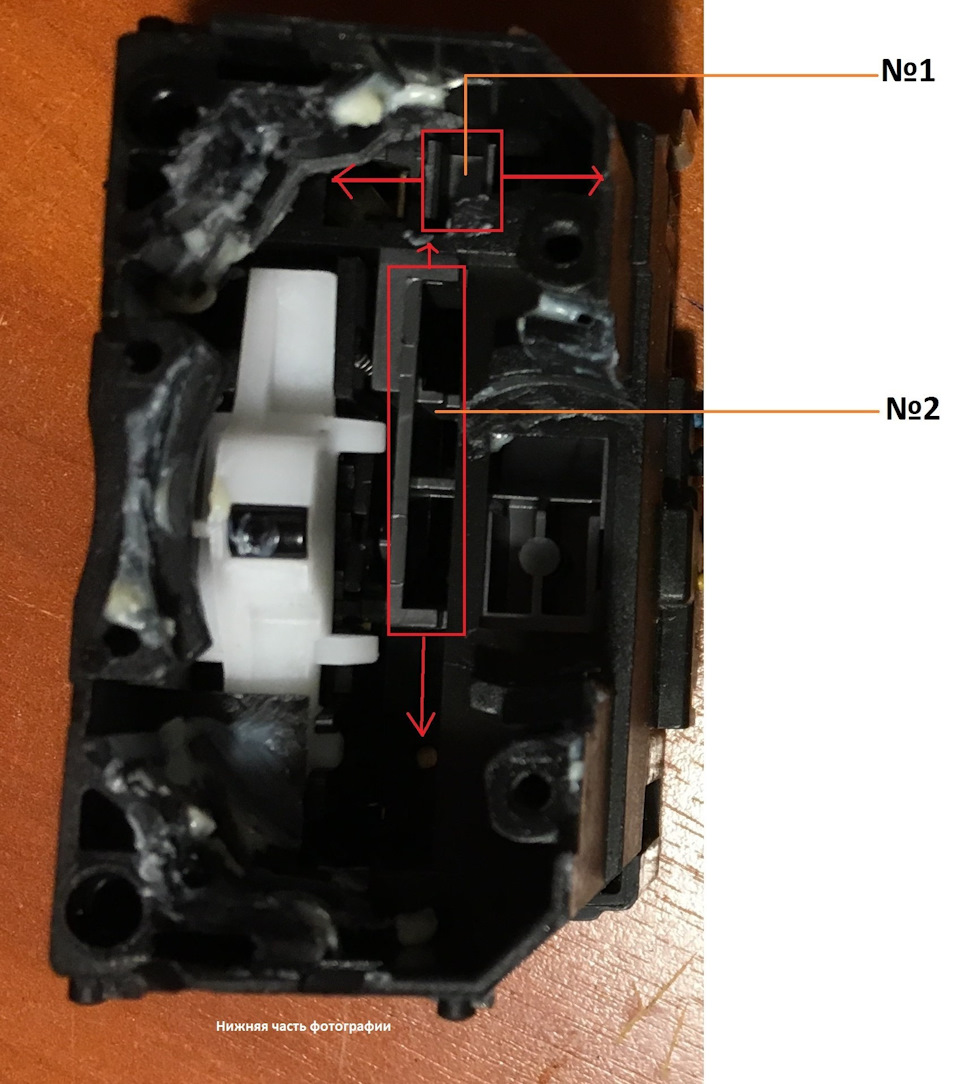

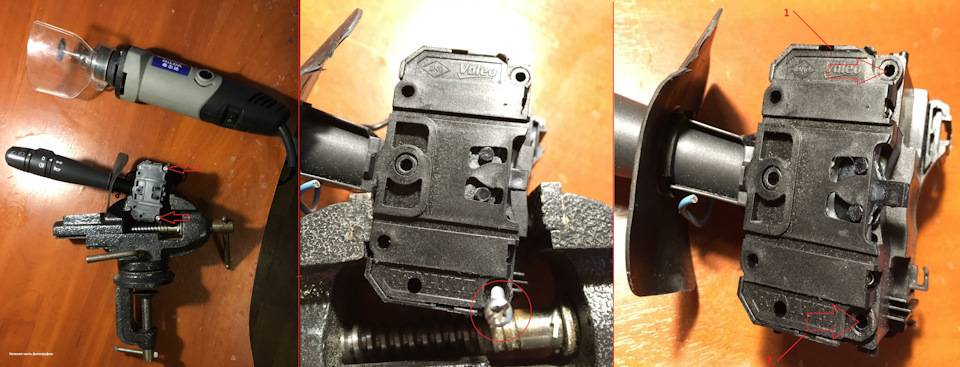

8. Снимаем крышку корпуса переключателя. Для этого выкручиваем два винта (T10) и отщелкиваем защелки 1 и 2. У меня шлица Т10 нет, поэтому я аккуратно переточил шляпки винтов под отвертку
9. Откусываем все провода идущие в рычаг подрулевого переключателя

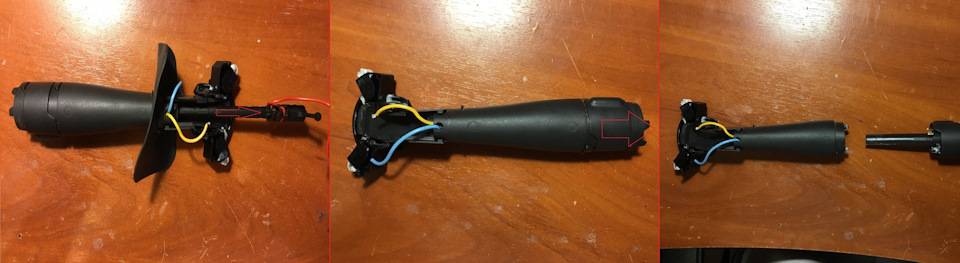

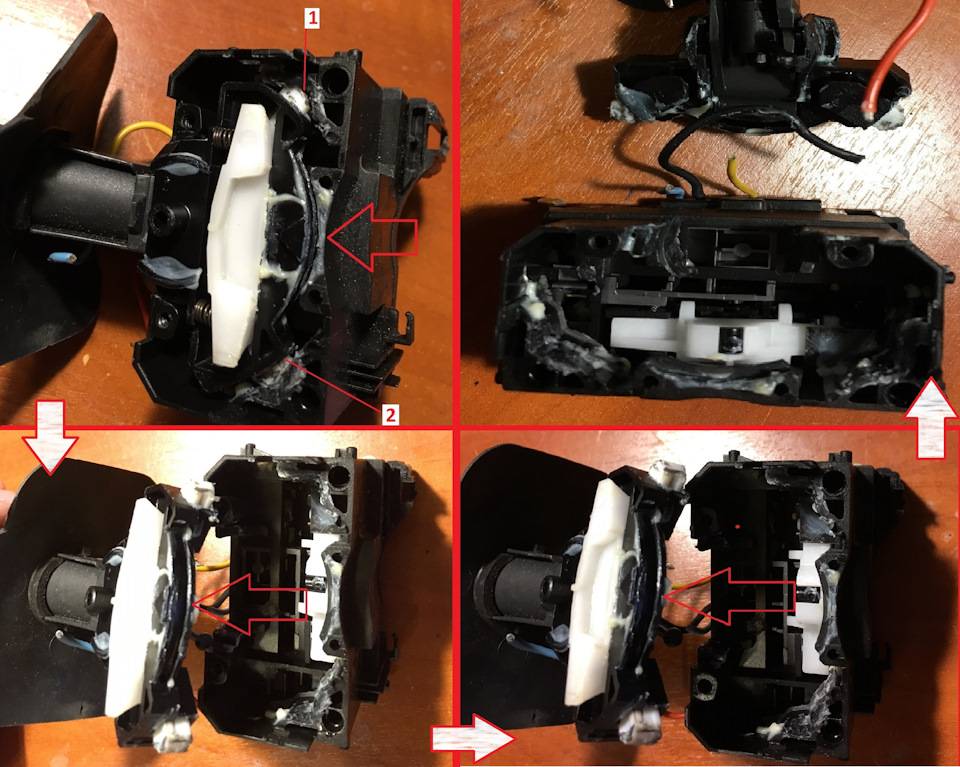

10. Извлекаем рычаг подрулевого переключателя. Для этого необходимо отогнуть пружинные защелки 1 и 2 и вытащить рычаг из механизма

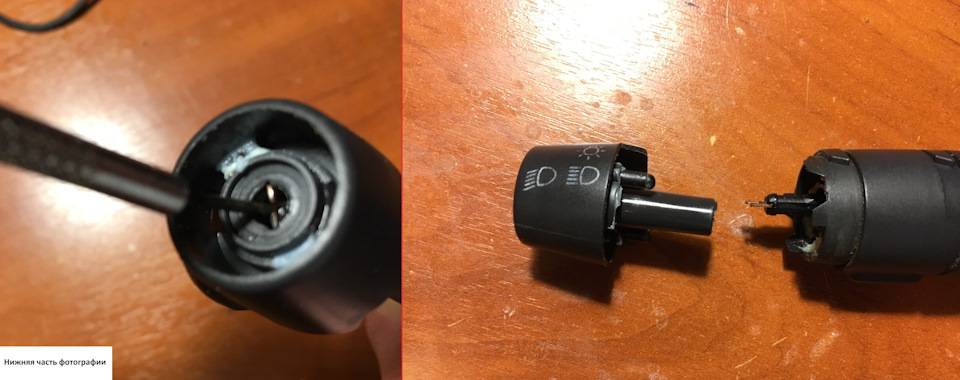

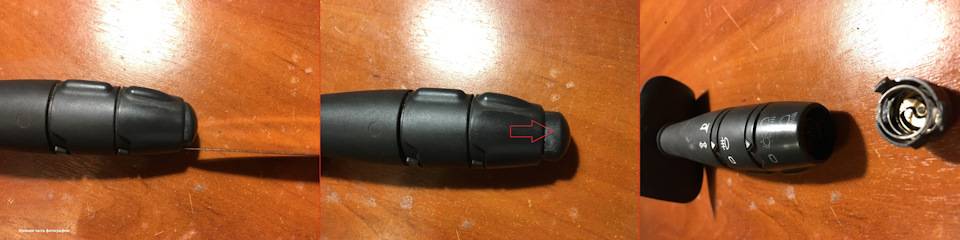

11. Извлекаем кнопку звукового сигнала. Для этого аккуратно поддеваем ее защелки и вытаскиваем кнопку
12. Извлекаем бегунок переключения режима работы света. Бегунок плотно посажен на контактную ось. Просто стянуть бегунок у меня не получилось. Пришлось немного выдавить ось и бегунок соскочил

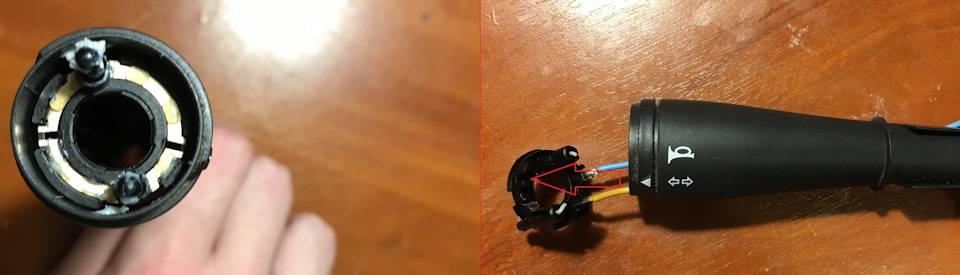

13. Извлекаем контактную ось и бегунок переключения режима работы противотуманных фар. Ось вынимается с противоположной от кнопки сигнала стороны рычага. Бегунок со всеми остальными деталями просто вытаскивается из рычага

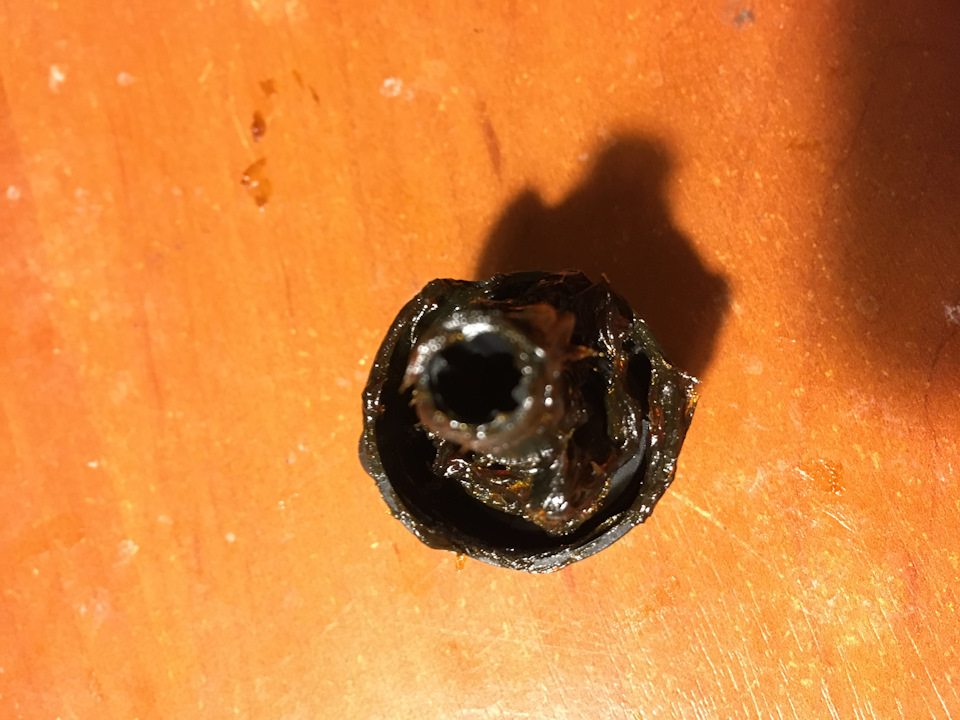

14. Вынимаем круглый контакт противотуманных фар. Просто поддеваем его и вытаскиваем вместе с проводами

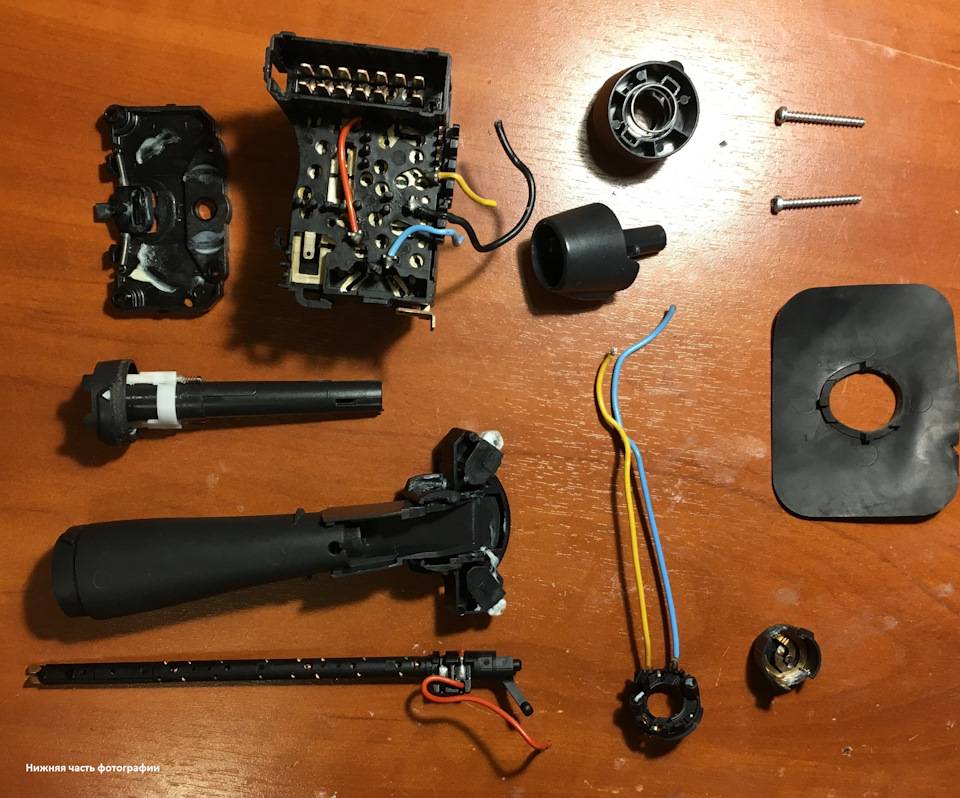

Разборка закончена. Результат:
Примечания:— При разборке складывайте снятые детали по порядку, чтобы при сборке не искать что и откуда;— при сборке все детали я тщательно смазал смазкой
— при сборке усилия требуются только чтобы запрессовать бегунок переключения режимов света. Все остальные части собираются без усилий. Советую хорошо убедиться, что деталь села на место, прежде чем приложить усилия;— переключение режимов света и поворотников в механизме происходит с помощью двух бегунков:№1 — бегунок переключения режимов поворотников;№2 — бегунок переключения режимов света.
— при сборке установку рычага в маханизм (шаг 10 этой записи) я выполнял в автомобиле. Получилось собрать в следующем положении:—- механизм: свет выкл;—- механизм: правый поворотник вкл;—- рычаг: свет выкл;—- рычаг: правый поворотник вкл.В положении выключенного поворотника рычаг вставлялся в механизм неправильно.
Ремонт подрулевого переключателя на автомобиле Рено Логан является нечастой процедурой, так как выход из строя узлов электроники машины в этом месте не является «детской болезнью» данного авто.
