Снятие поддона рено дастер - Замена прокладки поддона картера своими руками

Из чего изготавливают поддоны двигателя и преимущества используемых материалов

В конструкции поддона картера имеется специальное отверстие, которое называется сливным. Именно через него осуществляется слив смазочного материала, при определенном пробеге. Не исключены ситуации, когда слизываются грани резьбы отверстия, что приводит к невозможности закручивания пробки и обеспечению полной герметичности. В этом случае попросту необходимо заменить поддон картера двигателя на Ланосе, купить который можно в специализированных магазинах или заказать в интернете.

Тема сливного отверстия была затронута не зря, ведь вероятность повреждения граней резьбы всегда выше на поддонах, изготовленных из алюминиевого сплава. Однако прежде рассмотрим отличительные особенности устройств, изготавливаемых из разных материалов:

Штамповка — для изготовления используется листовая сталь, достоинством которой является устойчивость к механическому воздействию. Негативное влияние оказывают твердые предметы в виде камней, бордюров и прочих элементов, которые попадают на корпус детали. Устойчивость к разрушениям и повреждению — это главное преимущество штампованных картеров. Недостатки — вес, слабый отвод тепла и шум двигателя.
Литье — детали изготавливаются из алюминия с добавлением других веществ. Сплав обладает высокими показателями теплопроводности, что улучшает охлаждение масла, увеличивая его срок службы и сохранность смазочных качеств. Стенки деталей из алюминия намного толще, поэтому снижается шум от двигателя, и повышается комфорт для водителя и пассажиров. Форма литых поддонов имеет вид короба с внутренними перегородками, за счет которых повышается жесткость детали на кручение. При использовании деталей из алюминия, повышается жесткость двигателя, а значит, и его долговечность.

По описанию основных видов материалов, из которых делают поддоны, становится понятно, почему автомобили Ланос и Шанс 1.5 с завода оснащаются устройствами из алюминия. Единственным существенным минусом алюминиевых корпусов для Ланосов, является высокая вероятность их повреждения при ударе о бордюр, канализационный люк и прочие предметы на дороге.

Это интересно!

На автомобили Шевроле и Дэу Ланос с объемом двигателя 1.5 8 клапанов с завода устанавливаются алюминиевые поддоны. Они имеют артикул GM 96481581. На Ланосы 1.6 16 клапанов устанавливаются штампованные корпуса (в зависимости от года выпуска). Для Ланосов и Шансов с объемом двигателя 1.5 также выпускаются штампованные поддоны Запорожским автомобильным заводом ЗАЗ. При установке штамповке на Ланос, понадобится также дополнительно купить чехол для маховика.

Подготовка к снятию масляного поддона

ПРИМЕЧАНИЕ. В некоторых моделях замена прокладки масляного поддона является более сложной задачей. Например, вам может потребоваться снять двигатель с опор, используя подъемник, чтобы получить доступ к нему. Если вы не знаете, как получить доступ к маслосборнику в машине, ищите руководство для конкретной марки и модели автомобиля в сети или проконсультируйтесь у мастера на СТО.

В руководстве показано расположение каждого болта и тех компонентов, которые вам, возможно, понадобятся снять для облегчения доступа.

1. Поднимите ваше авто так чтобы вам было удобно работать по днищем мотора

Слейте масло открутив сливную пробку3.Дайте маслу полностью стечь4. Находясь под автомобилем, найдите компоненты и детали, если таковые имеются, которые не позволят вам получать свободный доступ к поддону ключами и удалите их. Наиболее распространенные элементы, с которыми вам, возможно, придется иметь дело: поперечины, компоненты выхлопной трубы или опорные кронштейны.

Особенности ремонта и обслуживания

Как и любая силовая установка внутреннего сгорания, мотор ВАЗ-1113 требовал периодического технического обслуживания, а после исчерпания ресурса, проводился капитальный ремонт или же полная замена двигателя на «Оке».

Капитальный ремонт двигателя «Оки» проводится в случае сильного износа цилиндропоршневой группы и кривошипно-шатунного механизма. Причем ресурс мотора хоть примерно и рассчитан производителями, но на него сильно влияют особенности эксплуатации, периодичность проведения технического обслуживания, а также качества используемых технических жидкостей и топлива.

В большинстве случаев ремонт двигателя «Ока» выполняется без снятия его с авто. В ряде систем и механизмов можно снять составные элементы с силовой установки для последующего восстановления или замены, или и вовсе все выполнить на агрегате. Это касается систем питания, зажигания, пуска, электробеспечения, охлаждения, а также газораспределительного механизма.

Но снятие мотора и его разборка потребуется, если дело касается цилиндропоршневой группы и кривошипношатунного механизма, к которому относится и система уравновешивающих валов. Что касается последних, то они – особенность конструкции двухцилиндрового мотора.

Дело в том, что поршни в установках «Оки», поршни ходят парно, а не раздельно. Но при этом рабочие такты в цилиндрах выполняются по-разному. К примеру, оба поршня движутся вверх, но в первом цилиндре происходит такт сжатия, а во втором – выпуск. После прохождения ВТМ, в первом цилиндре идет рабочий ход, а во втором – впуск, и так по кругу.

Признаки неисправности

Замена картера — это сложная и ответственная процедура, которая должна выполняться при строгом соблюдении технологических норм. Допускать ошибки категорически не рекомендуется.

Если неправильно выполнить замену, разрыв может произойти вновь, внутрь картера попадут инородные частицы, герметизация будет недостаточной, что приведет к поломке двигателя или его отдельных компонентов.

Казалось бы, простая прокладка, но какой груз ответственности лежит на ней.

Чтобы определить необходимость замены прокладки, стоит обратить внимание на характерные признаки подобной проблемы:

Течет масло.
В масляной системе наблюдается снижение давления.
Уровень масла падает интенсивнее обычного.

ВАЗ 2115 | Снятие и установка поддона

Снятие и установка поддона

При установке используйте новую прокладку поддона или подходящий герметик (где применяется).

1. Отсоедините кабель массы от батареи.

Если автомагнитола в вашем автомобиле закодирована, прежде чем отключать батарею, убедитесь что Вы знаете код.

2. Слейте двигательное масло, затем установите и затяните сливную пробку приведенным в Спецификациях усилием (используйте новую шайбу). 3. Поддомкратьте переднюю часть автомобиля и установите ее на осевых подпорках. Где имеется, снимите нижний щиток двигателя. 4. Отверните усиливающий стержень (где имеется) между куполами передней подвески. 5. На двигателях F8Q, отверните болты крепления и снимите верхнюю пластиковую крышку приводного ремня/правой опоры двигателя. На двигателях F9Q, отверните крепежные гайки и снимите звукоизоляционную крышку двигателя. 6. С помощью лебедки поддержите вес двигателя/трансмиссии. 7. Отверните болты, крепящие приемную трубу глушителя/преобразователя к выпускному коллектору. Отделите приемную трубу и поддержите ее. 8. Отверните кронштейн/крышку маховика

Обратите внимание, что один из болтов крепит кронштейн задней опоры к трансмиссии, а для отворачивания болтов крепления кронштейна к двигателю потребуется торцевой фигурный ключ. 9

Отверните держатели, крепящие трубку гидросистемы рулевого управления с усилителем к правой стороне подрамника. 10. Отверните гайку, крепящую верхний кронштейн правой опоры двигателя к сборке ограничителя движения/резиновой опоры двигателя на кузове. 11. Поднимите двигатель настолько, чтобы возможно было снять поддон. 12. Отверните болты, крепящие поддон к блоку цилиндров, но оставьте два диагонально противоположных. 13. Отделите поддон от основания блока цилиндров. Не используйте отвертку, так как она может повредить контактные поверхности. 14. Отверните два оставшихся болта и опустите поддон. Снимите прокладку, где имеется. 15. Очистите блок цилиндров и поддон от остатков прокладки или герметика.

1. Проверьте чистоту совмещающихся поверхностей поддона и блока цилиндров. 2. Где имеется, расположите новую прокладку на поддоне, а при отсутствии прокладки нанесите герметик шириной 1 мм — Renault рекомендует Rhodorseal 5661 — на совмещающейся поверхности поддона (на внешней стороне канавки поддона). 3

Если прокладка не используется, важно расположить поддон так, чтобы его больше не пришлось смещать после того, как герметик коснется блока цилиндров. В качестве направляющих можно использовать длинные болты или штифты

4. Чтобы предотвратить капание масла из масляного насоса и блока цилиндров, протрите эти области перед установкой поддона. 5. Прижмите поддон к блоку цилиндров, затем вставьте болты и постепенно затяните их приведенным в Спецификациях усилием. 6. Опустите двигатель, затем установите и затяните гайку правой опоры двигателя. 7. Установите держатели для трубки гидросистемы рулевого управления с усилителем. 8. Установите усиливающий кронштейн-крышку маховика/приводного диска и затяните болты крепления. 9. Установите приемную трубу глушителя/преобразователя и затяните болты. 10. Снимите лебедку и установите верхнюю пластиковую крышку приводного ремня/правой опоры двигателя или звукоизоляционную крышку, где имеется. 11. Где применяется, установите усиливающий стержень между куполами передней подвески и затяните болты. 12. Подключите аккумулятор, затем опустите автомобиль на землю. 13. Заполните двигатель свежим маслом.

Откуда появилось название поддон картера

Поддон называется так, потому что располагается непосредственно под дном двигателя. Многие ее так и называют, но если говорить техническим языком, то правильно она звучит как поддон картера. Что же такое картер, известно далеко не многим. Картером называется корпусная деталь, внутри которого располагается какой-либо механизм. В конструкции автомобиля различают следующие виды картеров:

двигателя;
коробки передач;
сцепления;
рулевого управления и т.п.

Название картер появилось после того, как английский инженер по фамилии Картер разработал защитный кожух для ведущей цепи мотоцикла с масляной ванной. Отсюда и появилось название картер. На автомобилях он может быть мокрым — двигателя, коробки передач, а также сухим — сцепление.

Поддон картера — такое словосочетание в народе не используется, поэтому водители, механики и мастера попросту говорят поддон или картер двигателя. Однако называть поддон картером не совсем верно, хотя при использовании такого словосочетания, подразумевается именно эта деталь. Другое название поддона — крышка картера.

Замена прокладки поддона картера на ВАЗ 2110 своими руками

Собственно, для чего необходима эта самая прокладка картера? Двигатель «десятки» включает в себя множество агрегатов, узлов и систем. Картер является корпусом двигателя и играет важнейшую роль. Ведь именно он вмещает все основные элементы двигателя внутри себя и обеспечивает им необходимую защиту, позволяет циркулировать маслу.

Основные причины для замены

На самом деле замена прокладки поддона картера у ВАЗ 2110 может потребоваться в случае ее повреждения. Причин не так уж и много:

Удары по поддону картера;
Деформация прокладки;
Воздействие высокого внутреннего давления, которое нарушает целостность прокладки;
Стечение сразу нескольких факторов одновременно.

Признаки неисправности

Казалось бы, простая прокладка, но какой груз ответственности лежит на ней.

Течет масло.
В масляной системе наблюдается снижение давления.
Уровень масла падает интенсивнее обычного.

Подготовка к работе

Большую роль в удачно проведенной замене прокладки поддона картера играет подготовка. Собственно, большого труда это мероприятие не составит.

Загоните автомобиль на яму или поднимите при помощи подъемника;
Обеспечьте качественный свет, чтобы вы имели возможность внимательно осмотреть состояние поддона;
Снимите защиту картера, если предварительно вы ее установили на свой ВАЗ 2110;
Поддон картера необходимо очистить, поскольку на нем скапливается большое количество грязи и масла. Также рекомендуется очистить прилегающие к поддону картера участки;
Обнаружить течь проще всего на разогретом двигателе, но только при холостых оборотах. Это повысить давление в масляной системе, и покажет, насколько серьезная проблема с утечкой масла через прокладку поддона картера.

Замена прокладки поддона

Сейчас достаточно популярными стали различного рода герметики и добавки, которые позволяют устранять течи. Но это все происки маркетинговых компаний. На самом деле толку в этих средствах мало. Герметик может дать только временный результат, чтобы вы успели доехать до гаража или СТО, где можно будет поменять прокладку.

Попытки использовать подобные методы порой заканчиваются печально. Давление повышается, разрыв становится еще больше, масло вытекает чуть ли не полностью. Если подобная проблема застанет вас в пути, далеко от СТО, никто вам не позавидует.

Сейчас мы вам расскажем, как именно это делается.

Снимать поддон картера необходимо в случае протечки или во время ремонта двигателя. Если вам потребовалось отремонтировать мотор, а прокладку вы ранее ни разу не меня, советуем совместить эти два мероприятия.
Также демонтаж картера и установка новой прокладки дает возможность выполнить другую полезную процедуру для вашего автомобиля — замену масла. Совместите их.
Первым делом снимите брызговики с передних колес автомобиля.
Теперь слейте масло. Если вы хоть раз его меняли, проблем на этом этапе возникнуть не должно.
Открутите три болта, которые крепят нижнюю крышку картера сцепления и демонтируйте ее.
Вооружитесь головкой на 10, с помощью которой выкручиваются все 16 болтов, отвечающих за крепление поддона картера.

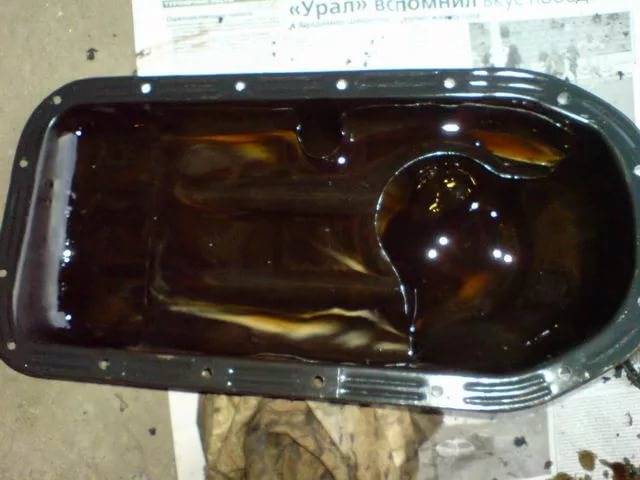

Снимите поддон. Его желательно будет очистить, как следует промыть специальными средствами.
Сняв поддон, вы обнаружите на стыках прокладку. Если машина эксплуатируется достаточно давно, состояние ее будет не из лучших. Но вам уже все равно, поскольку вы планируетhttpе ее менять.
Удалите с места стыка старую прокладку, очистите поверхность от всевозможных загрязнений. Чем чище окажется соединение, тем надежнее сядет новая прокладка на свое законное место.
Все стыки рекомендуется укрепить при помощи специального автомобильного герметика. Сама по себе прокладка хорошо справляется с поставленной задачей, но никогда не лишним будет дополнить ее степень защиты. Герметик — это доступное удовольствие для каждого автовладельца.

Как видите, процедура замены прокладки поддона картера у отечественного автомобиля ВАЗ 2110 не представляет собой ничего сложного. Постарайтесь совместить выполнение сразу нескольких процедур, раз вы решились снимать поддон.Будем надеяться, что ремонтировать двигатель вам не придется, «десятка» послужит верой и правдой еще много лет.

Замена поддона картера и его прокладки на ВАЗ 2101-ВАЗ 2107

На сегодняшний день многим людям уже известна такая вещь как поддон картера, но далеко не все знают что же это на самом деле такое, когда его нужно менять и как его правильно заменить на автомобилях «классического» семейства — эти вопросы мы сегодня и разберём.

Для замены поддона и его прокладки, вам будет нужно заранее подготовить некоторые вещи: Во-первых обязательно запаситесь гаечными ключами, или же вместо них можно использовать удлинитель, карданные шарниры и накидные головки!

Где находится поддон картера и его прокладка?

Поддон располагается в самом низу двигателя автомобиля, к сожалению для того чтобы полностью увидеть поддон необходимо снять защиту картера, что и сделано на рисунке ниже:

Синей стрелкой указан прокладка, которая стоит между блоком цилиндров и картерным поддоном!

Когда нужно менять поддон картера и его прокладку?

Поддон подлежит замене при деформации, в связи с которой из самого поддона начало вытекать моторное масло которое в нём располагалось.

Прокладка поддона подлежит замене при сильном обжатии и при разорванности, как это понять спросите вы? Обычно при деформации прокладки, через неё начинает течь моторное масло, но течь так же лечится обычным подтягиванием болтов которые крепят поддон картера, но в том случае если подтягивание болтов не дало никаких результатов и течь не прекратилась, то в таком случае замените прокладку на новую.

Как заменить поддон картера и его прокладку на ВАЗ 2101-ВАЗ 2107?

Не всегда этот способ подходит людям для того чтобы снять поддон с автомобиля, потому что не у всех есть предметы которые этому по способствуют, поэтому в самом конце статьи размещён видео-ролик в котором без использования специальных средств показывается порядок снятия и замены поддона и прокладки!

Снятие:

Прежде чем начать работу, загоните свой автомобиль на смотровую яму.
Затем снимите защиту картера с автомобиля. (Как снять защиту, см. в статье: «Замена защиты картера»)
После чего полностью слейте моторное масло, из двигателя автомобиля. (Как слить масло, см. в статье: «Замена масла в двигателе»)
Следом отверните с обоих крайних сторон по две гайки которые крепят правую и левую подушку подвески двигателя к поперечине.

Далее установите поверх моторного отсека «Травесу» она указана цифрой «1» на фото, и после чего начните затягивать гайку под цифрой «2» и тем самым поднимите двигатель у автомобиля.

Примечание!

Поднимать двигатель нужно до того, пока концы обоих шпилек под цифрой «1» не совпадут с плоской частью кронштейнов опор двигателя, которые указаны под цифрой «2»!

Теперь с помощью гаечного ключа или же удлинителя с шарниром и накидкой головкой, отверните «19» болтов за счёт которых поддон крепится к двигателю.

Примечание!

Под каждым болтом находятся шайбы, поэтому будьте аккуратны и не потеряйте их!

И в завершение, отвёрткой аккуратно отделите поддон картера от блока цилиндров и вследствие чего снимите его вместе с прокладкой.

Примечание!

В том случае если прокладка пристыла к блоку, тогда при помощи острого предмета снимите её а всю плоскость блока очистите от кусков прокладки!

Установка:

В начале чистой тряпочкой протрите при-валочную плоскость блока, а затем поддона картера.

Примечание!

Поверхности блока и поддона обезжиривать не нужно, при помощи таких средств как «Уайт-спирит» и.т.д. Потому что в дальнейшем, это позволит легко разобрать соединение!

Далее смажьте обе стороны прокладки тонким слоем силиконового герметика, для того чтобы в будущем гарантированно устранить течь моторного масла через прокладку.
И в завершение установите все снятые детали на своё место, в обратном порядке снятию.

Примечание!

Все деформированные детали замените на новые, а «19» болтов которые крепят поддон картера при установке закручивайте крест-накрест. При закрутки болтов, не прилагайте больших усилий потому что из-за этого может повредиться фланец картера и может деформироваться прокладка!

Дополнительный видео-ролик:

Более подробную инструкцию по снятию и замене прокладки и поддона, смотрите на видео-ролике который размещён чуть ниже:

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Техобслуживание

Эргономичное устройство ДВС позволяет обслуживать двигатель 2112 со следующей периодичностью:

Объект техобслуживания	Время, год или пробег, 10000 км (что наступает раньше)
Ремень ГРМ	замена через 100000 км
Батарея АКБ	1 /20000 км
Зазор в клапане	2 /20000 км
Вентиляция картера	2 /20000 км
Ремни, приводящие в действие навесное оборудование	2 /20000 км
Топливопровод и крышка бака	2 /40000 км
Масло моторное	1 /10000 км
Фильтр масляный	1/10000 км
Фильтр воздушный	1 – 2/40000 км
Фильтр топливный	4 /20000 км
Фитинги и шланги обогрева/охлаждения	2 /40000
Жидкость охлаждающая	2 /20000 км
Датчик кислородный	1,5/100000 км
Свеча зажигания	1 – 2 /20000 км
Коллектор выпускной	2/40000 км

В отличие от охлаждающей жидкости масло частично оседает на стенках каналов смазки, поэтому при объеме 3,5 л реально требуется 3,2 л полусинтетического продукта.

Возможные неисправности

Неисправности этой детали случаются, и игнорировать их опасно, так как потеря масла грозит серьезным и дорогостоящим ремонтом ДВС. Диагностировать их легко по подтекам масла — характерной небольшой лужице, которая остается на асфальте после ночной стоянки и мокрому поддону. Причинами подтеканий могут быть:

слабо затянутый болт поддона картера;
износ прокладки;
слабая затяжка сливной пробки;
трещины в металле.

Трещины в металле являются куда более серьезной проблемой, чем плохо затянутый болт. Они могут появляться в результате ударов о крупные камни, бордюры и тд. Даже в том случае если под картер установлена защита, треснуть он может из-за несоблюдения моментов затяжки болтов, рекомендованных производителем. Также трещина может возникнуть, если после замены масла или ремонта сильно затянуть сливную пробку. Она имеет слегка коническую форму, изготовлена из более твердого метала, и может разорвать поддон. Такую трещину трудно увидеть, и некоторые работники сервисов, пытаясь устранить течь возле пробки, затягивают ее еще сильнее, чем впоследствии усугубляют ситуацию.

Как защитить поддон картера от повреждений

Поддон картера может быть поврежден в результате езды по плохим дорогам, наезда на крупный камень или бордюр. Поэтому нельзя отворачиваться от вопроса о его дополнительной защите.

Защиты двигателя бывают нескольких видов:

Алюминиевая защита имеет небольшой вес и коррозийную стойкость, но из-за высокой стоимости и мягкого металла, использовать ее при езде по плохим дорогам также не рекомендуется.

Титановые были бы идеальным вариантом, по всем характеристикам, если бы не их дороговизна. Пока они остаются прерогативой для автомобилей премиум класса.

Оптимальным решением будет защита двигателя, изготовленная из стали. Она надежно убережет картер мотора при своей невысокой стоимости. На многих современных автомобилях заводом-изготовителем предусмотрена возможность установки защиты двигателя. Поэтому, чтоб упростить монтаж, подбирать ее нужно с учетом марки и модели вашей машины. Не лишним будет уплотнить защиту, установив специальные вставки, чтоб она не дребезжала при движении, или периодически контролировать затяжку болтов крепления.

Поддон картера есть не только у двигателей внутреннего сгорания. Он также может быть и у электродвигателя, коробки переключения передач, будь это вариатор, ручная или автомат. Там он выполняет практически такие же функции и в некоторых случаях, например, если это внедорожник для трофи-ралли, требуется более мощная картерная защита, не только двигателя, но и других механизмов.

Замена масла в заднем дифференциале для версий 4х4

Признаки неисправности

Казалось бы, простая прокладка, но какой груз ответственности лежит на ней.

Течет масло.
В масляной системе наблюдается снижение давления.
Уровень масла падает интенсивнее обычного.

Как заменить прокладку и установить уплотнитель

Чтобы поменять уплотнитель нужно поместить транспортное средство на смотровую яму или загнать на подъёмник. Далее, снять картер.

С силового агрегата следует слить масло. Затем свинтить двигатель, точнее, его подушки с двух сторон. Для поднятия мотора используется ручная таль.

Дальнейшие действия: откручиваются болты, удерживающие картер. Поддон демонтируется вместе с прокладкой

Прокладка поддона картера автомобильного двигателя осторожно демонтируется

Если на поддоне остались прокладочные материалы, их необходимо удалить. При этом нужно помнить, что использовать для этой операции нож не рекомендуется.

Теперь меняем прокладку на новую, которую приобрели предварительно.

Выбор сделан, можно приступать к установке новой прокладки картера. Для этого предварительно протирается поддон и обезжиривается. Блок желательно снять, промыть и продуть, используя «гусак».

Затем нанести герметик на расстоянии 3 миллиметров от внутреннего периметра

Прокладка осторожно прикладывается на своё ложе

Верхняя часть уплотнителя также обрабатывается герметиком. Затем постепенно затягивается поддон и прижимается к блоку цилиндров.

Все детали и комплектующие устанавливаются в обратном от снятия порядке.

Прокладка для картера служит связывающим звеном двух элементов картера, не позволяет маслу вытекать из системы. Если проигнорировать её замену, можно с большой долей вероятности говорить о проблемах силового агрегата и его ремонте.

Источник

Мой Duster

Замена

Чтобы поменять защиту, сперва требуется избавиться от старой. Для этого:

Открутите 5 крепежных болтов, фиксирующих защиту к переднему бамперу;
Далее демонтируйте болты, фиксирующие защиту на колерах — подкрылках;
Выкрутите крепления от лонжеронов;
Снимите передние брызговики, открутив их от защиты мотора;
Снимите пластину;
Зачистите место установки нового элемента и согласно имеющимся креплениям, выполните сборку уже новой конструкции.

Процесс демонтажа

Ничего сложного в демонтаже совершенно нет, потому с этой задачей справится даже начинающий автовладелец.
