Сальник внутреннего шруса Рено Логан

Замена сальника левого внутреннего ШРУСа — Renault Logan, 1.6 л., 2008 года на DRIVE2

Полный размер

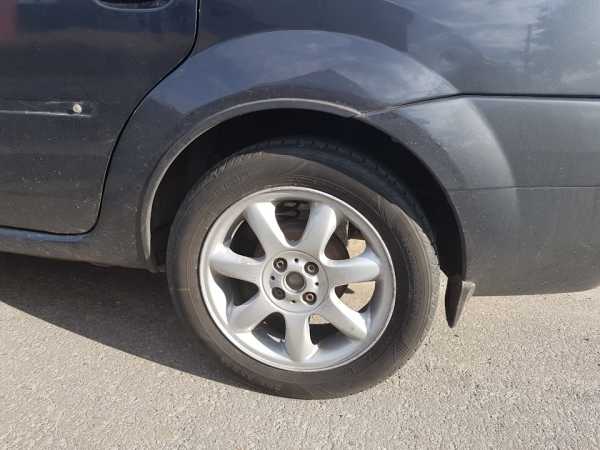

195×55×16

Полный размер

205×55×16

Полный размер

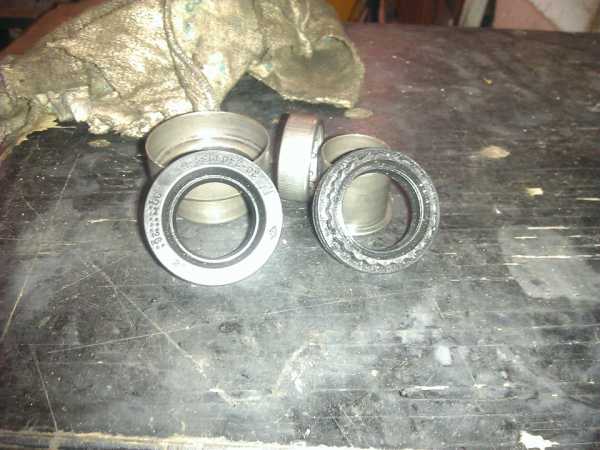

Справа двухбортовый сальник от КАМАЗа, слева его аналог но с другого узла.

Полный размер

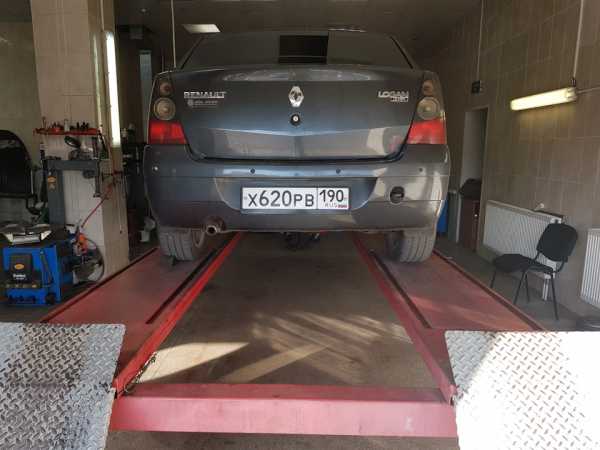

На стенде развал/схождение

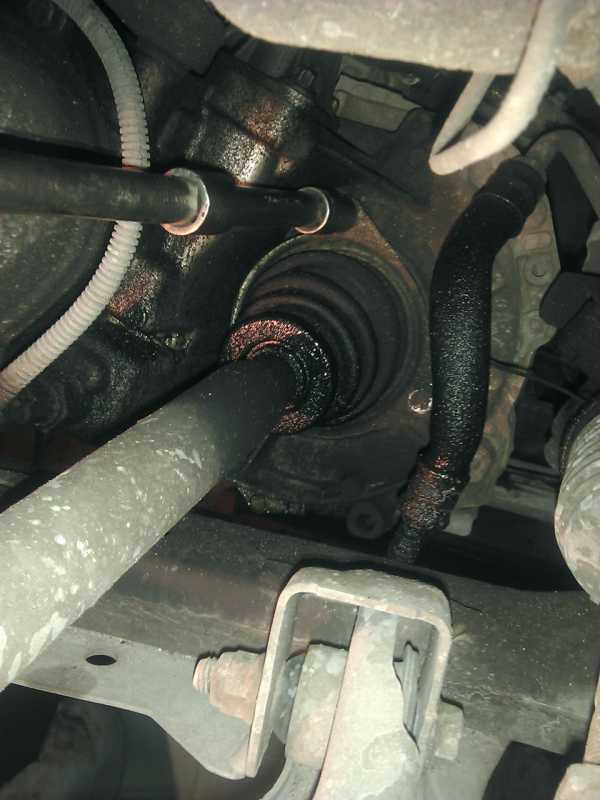

После установки нового привода от SKF, не прошло и пол года как он начал хрустеть даже при незначительном попороте руля влево. Этот звук раздражал до скрежета зубов, да к тому же и правый пыльник наружного ШРУСа прохудился и все его содержимое оказалось на колесе и подкрылке. Рассматривал приобретение нового привода в сборе от Pilenga, но после негативного впечатления от установки нового привода который отходит чуть более 30 000 км, решил купить оригинальные привода с разборки, заменить смазку и самостоятельно их установить. Не стал снимать видео и делать по этапно фото ремонта, инфы на ютьбе достаточно для полного понимания процесса снятия привода, пыльника, обоймы подшипника, самого подшипника и сальника. Самым сложным в данном процессе была скорее не сама работа, а прелюдия) т.е. поиск приводов и нового сальника в замен подтекающего. Обзвонив все местные Белгородские магазины КАМАЗ, но у них как ни странно отсутствовал нужный мне по размеру 28×45×1 сальник, углубившись в поиске и перелопатив десятки страниц в интернете, нужный сальник и даже его модификациях, был найден в г. Орел в магазине “Подшипник”. В общем смотрите что получилось.P.S. В ходе замены приводов была проведена замена левого рулевого наконечника, из-за которого был изношен балон, установлена резина 205×55×16. Также заменил пружину, которую купил на разборе, и новый пыльник стойки ASAM.

Полный размер

Полный размер

Цена вопроса: 3 500 ₽
Пробег: 330 000 км

Лада 2103 m-6 › Бортжурнал › Замена левого внутреннего пыльника привода передних колес Рено Логан и его модификаций…

Каждому из владельцев рено и их модификаций с неплохим пробегом, хоть раз но сталкивался с проблемой замены пыльников шарниров равных угловых скоростей (шрус). Так как на этих авто он меняется только через внутренний трехшип, который находится в кпп. Проблема заключается в том, что при разборке данного узла, а точнее внутреннего пыльника с подшипником возникают трудности.И вторая проблема и самая распространенная — это течь масла из кпп через сальник на внутреннем пыльнике. Проблема моя была в замене наружного пыльника шрус. Так как мне попалась Рено 21 с очень хорошим пробегом. При снятии внутреннего пыльника пришлось повредить сальник игольчатого подшипника на валу во избежания повреждения самого подшипника и его обойм. Пыльник наружного шруса был заменен, а вот с сальником возникли проблемы, потому что сальники отдельно не продаются, а идут в сборе с подшипником и пыльником.А цена от 700- 1000 грн.

Полный размер

Полный размер

Поэтому я и решил предложить вам мое решение этой проблемы.И так приступим.Отпускаем болты крепления колеса.Отпускаем гайку ступичного подшипника.

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

если пыльник старенький то на внутреннюю сторону можно нанести герметик, предварительно вытереть его посадочное место в кпп от масла.Ну вроде все.Ах да цена сальника в магазине 15грн. бери не хочу.Проверил на нескольких авто Рено21, Дача Логан.Люди ездят довольны.С чего сальник напишу чуть позже заеду в магазин спрошу.Если кому помог спасиб.

Симптомы неисправности сальника привода renault logan

Основной симптом разрыва сальника трудно не заметить. Под машиной и на деталях неожиданно появляются пятна масла. В этом случае надо сразу проверять манжету внутренней гранаты.

На Рено Логан чаще выходит из строя резиновый элемент со стороны водителя, так как из‐за конструктивных особенностей автомобиля большая нагрузка ложится на левый привод.

Выявить проблему с сальником можно также по снижению уровня трансмиссионного масла. Правда, этот симптом проявляется только в случае полного выхода элемента из строя — когда дыра на нём размером в монету.

Обычно проблема с течью возникает при пробеге 100–120 тыс. километров.Основная причина — износ материала, резина со временем дубеет.Контакты резиновой манжеты ржавеют, обрастают задирами, и из‐за этого она рвётся. На сальник может попасть бензин, который быстро разъест материал.

Ресурс сальников зависит от своевременности обслуживания, планового техосмотра. При значительном ухудшении технических качеств трансмиссионного масла резиновая манжета начинает перегреваться.

На Renault Logan 1.6, 2 литра, оснащённых АКПП, критичным становится состояние манжеты зимой. В холод нужно чаще прогревать автомат, но многие об этом забывают.

Замена ШРУСа Рено Логан (Сандеро) своими руками

Замена ШРУСа Рено Логан

может потребоваться, когда шарниры равных угловых скоростей пришли в негодность. Но стоит сразу сказать, что есть наружный ШРУС (наружная граната) и внутренний. Наружный расположен в ступице колеса, а внутренний втыкается в коробку передач. В большинстве случаев в первую очередь выходит из строя именно наружный ШРУС Renault Logan, поскольку он мало того, что более нагружен механическими воздействиями, но и довольно сильно нагревается из-за активной работы тормозных колодок.

При этом пыльник наружной гранаты Логана в более уязвимом месте и так же быстрее изнашивается, трескается и рвется. А с порванным пыльником ШРУСа далеко уехать не получится, как только грязь и песок попадет внутрь ШРУС, то можно прощаться с этим элементом привода.

Конструктивно левый и правый приводы колес Рено Логан разные. Ведь длина приводов различна из-за несемитричного расположения коробки передач. Далее фото, которое наглядно покажет чем отличаются левая и правые полуоси Логана.

Приводы правого «А» и левого «В» колес Рено Логан

1 — корпус наружного шарнира 2 — большой хомут крепления чехла наружного шарнира 3 — чехол наружного шарнира 4 — малый хомут крепления чехла наружного шарнира 5 — демпфер 6 — вал привода правого колеса 7 — малый хомут крепления чехла внутреннего шарнира привода правого колеса 8 — чехол внутреннего шарнира привода правого колеса 9 — большой хомут крепления чехла внутреннего шарнира привода правого колеса 10 — корпус внутреннего шарнира привода правого колеса 11 — трехшиповик внутреннего шарнира привода левого колеса 12 — держатель чехла внутреннего шарнира привода левого колеса 13 — чехол внутреннего шарнира привода левого колеса 14 — хомут крепления чехла внутреннего шарнира привода левого колеса 15 — вал привода левого колеса

А теперь снимаем приводы колес для замены ШРУСов или их пыльников. Для начало необходимо слить масло из коробки передач. Затем откручиваем ступичную гайку (сама гайка одноразовая, поэтому её придется потом заменить новой) вывешиваем переднюю часть автомобиля и снимаем колесо. Далее нам необходимо снять шаровую опору, после чего можно отводить поворотный кулак в сторону, одновременно выталкивая из ступицы наружный ШРУС. Фото прилагается.

Как только наружная часть привода освобождена, нам необходимо вытащить гранату из коробки. Для этого головкой на 13 отворачиваем три болта крепления держателя чехла внутреннего шарнира к картеру коробки передач. И легко вынимаем более короткий левый привод.

Для того, что бы вытащить правый привод полуоси со ШРУСами проводим следующую операцию. Внешний ШРУС освобождаем окручивая ступичную гайку и шаровую опору (как и в случае с левым приводом), а внутренняя часть освобождается еще проще. Просто сдвигаем наконечник корпуса внутреннего шарнира привода правого колеса со шлицевого вала полуосевой шестерни дифференциала и снимаем привод правого колеса. Смотрим фото.

Наружные ШРУСы Рено Логан приводов обоих колес одинаковы, выполнены неразборными и не демонтируются с валов. Разобрать вы можете только внутренние гранаты, которые стоят ближе к коробке передач. Поэтому для замены наружного ШРУСа придется купить гранату в сборе с валом, а вот внутреннюю гранату можно купить отдельно. Производитель утверждает, что замена смазки в шарнирах равных угловых скоростей Рено Логан не требуется, если конечно не порвался пыльник. В ШРУСах используется смазка MOBIL CVJ 825 BLACK STAR рассчитанная на весь срок службы шарниров. Кстати, внутренние ШРУСы для Логана подходят от моделей Renault: Megan, Scenic, Clio, Twingo, Kangoo; Citroёn Saxo; Peugeot 106; Volvo: 440, 460, 480… Правда пыльник у Renault Logan стоит свой оригинальный.

Когда нужно осуществлять замену?

— собираем привод и устанавливаем его на автомобиль

Набиваем трехшиповик на вал используя головку или отрезок трубы подходящего диаметра.

Набиваем трехшиповик на вал по шлицам, легким постукиванием молотка по оправке

Фиксируем стопорным кольцом. Вставляем внутренний ШРУС левого привода трехшиповиком в коробку передач, а внешний ШРУС в ступицу колеса. Прикрепляем пыльник ШРУСа к коробке передач тремя болтами.

Следует отметить, что если была обнаружена течь масла под сальник привода или затрудненное вращение подшипника то придется заменять подшипник вместе с сальником. Эта процедура потребует  специальное оборудование, а именно пресс для напрессовки подшипника на вал.

Какое масло стоит заливать

На конвейере в МКПП завод-изготовитель заливает Elf Tranself NFJ 75W-80, которое Renault рекомендуем для КПП серий JXX, TL4 и NDX.

Для доливки используют только Elf Tranself NFJ 75W-80, так как не запрещено смешивание масел. При полной замене необязательно покупать оригинальную продукцию. Вы можете выбрать среди достойных аналогов:

• Liqui Moly Getriebeoil 75W-80 (GL-5);
• Castrol Syntrans Transaxle 75W-90 (GL-4 );
• Motul Motylgear SAE 75W-80 (GL-5);
• Castrol Syntrans V FE 75W-80 (GL-4 );
• Shell Getriebeoil EP 75w90 (GL-4);
• Valvoline Maxlife MTF SAE 75W-80 (GL-4).

Заправочный объем коробок передач jH1 и jH3 – 2.8 л, JR5 – 2.5 л. Перед покупкой рекомендуем уточнить эту информацией в руководстве по ремонту и эксплуатации вашей модели автомобиля.

В чем риски?

Автомобили Рено комплектуются двумя приводными валами. Один находится с левой стороны, а другой — с правой. В обиходе эти изделия часто называются полуосями или «гранатами». Привод вставляется непосредственно в корпус коробки передач, что стоит учесть в процессе замены.

Учтите, что по конструкции оба вала имеют небольшие различия. В частности, правое устройство имеет большую длину. Кроме того, на нем установлен специальный демпфер, имеющий резиновую и металлическую основу. Задача этого демпфирующего узла — гашение резонансных колебаний, появляющихся в процессе движения транспортного средства.

При появлении смазывающей жидкости на поверхности проверяйте на целостность сальники с левой и правой стороны. Если не сделать работу своевременно, то страдает не только механизм привода, но и сама коробка передач. Чаще всего выходит из строя левый сальник Рено, расположенный на внутреннем приводе.

Во избежание проблем производите замену в кратчайшие сроки. При этом используйте только оригинальные запчасти или их качественные аналоги. Применение дешевых деталей приводит к преждевременному выходу из строя вновь установленных узлов и необходимости нового ремонта.

Renault Logan Бортжурнал Левый внутренний пыльник ШРУСа, который не смог.

Renault Logan Бортжурнал Левый внутренний пыльник ШРУСа, который не смог.

Правый и левый сальник привода Рено Логан: выбор, ремонт, замена и советы профессионалов

Игнорирование проблемы приводит к загрязнению узла и снижению эффективности работы самого привода. Кроме того, снижается уровень рабочей жидкости, что несет дополнительные риски для трансмиссии. Так что при выявлении таких неисправностей требуется оперативная замена сальника левого привода Рено Логан, или же привода, установленного с правой стороны.

Как это сделать правильно? В чем особенности выполнения такого рода работ? Обсудим этим моменты подробнее в статье. Автомобили Рено комплектуются двумя приводными валами. Один находится с левой стороны, а другой — с правой. Привод вставляется непосредственно в корпус коробки передач, что стоит учесть в процессе замены. Учтите, что по конструкции оба вала имеют небольшие различия. В частности, правое устройство имеет большую длину.

Кроме того, на нем установлен специальный демпфер, имеющий резиновую и металлическую основу. Задача этого демпфирующего узла — гашение резонансных колебаний, появляющихся в процессе движения транспортного средства. Между валом и шарниром монтируется ШРУС, защищающий от грязи. Что касается сальников, то они устанавливаются во избежание появления течи масла с трансмиссии.

При появлении смазывающей жидкости на поверхности проверяйте на целостность сальники с левой и правой стороны. Если не сделать работу своевременно, то страдает не только механизм привода, но и сама коробка передач. Чаще всего выходит из строя левый сальник Рено, расположенный на внутреннем приводе.

Во избежание проблем производите замену в кратчайшие сроки. При этом используйте только оригинальные запчасти или их качественные аналоги. Применение дешевых деталей приводит к преждевременному выходу из строя вновь установленных узлов и необходимости нового ремонта. Перед началом манипуляций, направленных на замену сальника, запасайтесь требуемым инструментом: Работа по замене сальника в среднем занимает не более часа и не вызывает сложностей даже для начинающих автолюбителей.

Главное, чтобы под рукой был упомянутый выше инструмент и запчасти под замену. Перед началом работ осмотрите состояние пыльника привода. Если на нем имеются разрывы или повреждения, то изделие также потребует замены. Что касается трипоида, то он имеет большой ресурс и реже выходит из строя. Вообще, замену сальника лучше сразу производить в комплексе вместе с подшипниками и пыльником. Чтобы добраться до сальника левого привода и произвести его замену, придется демонтировать сам привод вместе с наружным ШРУСом и внутренним трипоидом.

Смазка последнего производится маслом из трансмиссии. Следовательно, перед началом работ скручивайте сливную пробку на коробке передач и дожидайтесь слива смазывающей жидкости. Обязательно подставляйте какую-то емкость, чтобы исключить попадание масла в землю.

Все работы выполняются путем поднятия требуемой части авто на домкрате или на подъемнике. Последний вариант более предпочтителен, ведь так открывается полный доступ к левому приводу Рено Логан и упрощается процесс замены

Уделите внимание проверке подшипников на факт люфта, и оцените состояние трипоидов. Замена сальника на приводе слева — работа, с которой может справиться даже начинающий автолюбители

Если же возникли проблемы, то посмотрите видео, где мастер снимает левый привод и меняет пыльник с уплотнителем в комплекте. При этом все работы должны производиться на земле. Передвигать машину до момента, пока не будет затянута ступичная гайка, запрещено. В противном случае высок риск повреждения сепаратора подшипника. Главное при выполнении таких работ — соблюдение инструкции и наличие достаточного опыта применения основных инструментов. В крайнем случае, можно обратиться к специалистам, привлечь к помощи знающего специалиста или же посмотреть подробное видео.

Как выбрать новую деталь и каким инструментом запастись?

Оригинальный сальник трудно купить отдельно. Обычно элемент продаётся с пыльником в комплекте. Кроме того, он дорого стоит — примерно 600 рублей. Но можно купить аналогичную манжету, которая ставится на компрессор автомобиля ГАЗ-66 или камазовский ТНВД. Размеры: 28,5х46,5 (пазовский, с одним бортиком) и 28х45 (камазовский, два бортика). Нужны компоненты разных размеров для модификаций автомобиля 1.4 или 1.6с количеством клапанов 8 или 16.Для проверки нужно перед установкой попытаться вдеть сальник во внутреннюю и внешнюю обоймы привода. Можно предварительно смазать резину маслом, чтобы внешние края легче входили.

Что касается инструментов, надо подготовить:

• съёмник для изъятия трипоида, представляющий собой приспособление с резьбой и захватами;
• набор отвёрток и ключей;
• плоскогубцы, оправки, молоток;
• зубило, а лучше выколотку из мягкого металла;
• монтировку;
• головки разного размера и вороток для скручивания шарнира;
• ёмкость для слива трансмиссионной жидкости.

Какой инструмент потребуется?

При замене приводов Рено потребуется выполнение следующих работ:

• Демонтаж кожуха, установленного на картере.
• Демонтаж и монтаж брызговиков.
• Отбрасывание шаровой.
• Снятие тяги руля.
• Скручивание гайки фиксации амортизатора.

Чтобы произвести замену привода (левого и правого) на Рено, подготовьте следующий инструмент:

• Ключ ТОРХ Т20 и Т30.
• Отвертки с разными типами «жал» (крестообразным и плоским).
• Ключи на «десять», на «восемнадцать» и на «тринадцать». Также потребуются ключи на «шестнадцать», «девятнадцать» или «двадцать один»
• Шестигранник на «шесть».
• Ключ для снятия колес.
• Торцевые ключи на «тридцать» и на «тринадцать».

Как Поменять Пыльник Шруса На Рено Логан

Процесс замены

Для полноценной замены обозначенной детали пользуемся подъемником, а в его отсутствие — домкратом. В последнем варианте не забываем об установке страховочного опорного предмета для обеспечения надежной фиксации автомобиля.

1. На вывешенном посредством подъемника Рено Логан демонтируем колеса передка.
2. Ослабеваем, лучше это сделать до подъема авто Renault Logan и полностью откручиваем гайку, которой вал ШРУС крепится к колесной ступице. Не забываем предварительно извлечь гаечный шплинт.
3. Отсоединяем от поворотной цапфы поперечный рычаг путем выкручивания болта крепления шаровой опоры.
4. Демонтируем крепежный элемент, фиксирующий датчик системы ABS в своем посадочном гнезде.
5. Освобожденный поворотный кулак отводим в сторону и аккуратно выводим вал наружного ШРУС из шлицевого зацепления со ступицей.
6. Масло, находящееся в трансмиссии Renault Logan, сливаем в заранее подобранную тару.
7. Извлекаем приводной вал из коробки передач и откладываем его в сторону.

Внимание! Действуем осторожно во избежание повреждения внутреннего пыльника полуоси

Для этих целей рекомендуется обернуть поверхность пыльника тканью. Затем заводим монтировку внутрь зазора между корпусами трансмиссии и внутреннего ШРУС.

• Старый сальник внутреннего шруса извлекаем посредством отвертки. Освободившуюся поверхность посадочного места очищаем ветошью. Если процедура выполняется со стороны правого колеса, то демонтируем протекционный кожух. Это повысит удобство работы.
• Монтаж нового сальника выполняем с применением подходящей по диаметру оправки. Исключается выступ установленной детали за край корпуса трансмиссии, поэтому еще раз удостоверяемся в правильной посадке сальника.
• По завершении процедуры монтажа сальника на Рено Логан приступаем к сборке приводного узла. Соблюдаем аккуратность, чтобы также не нанести повреждение внутреннему пыльнику. Сборочный процесс стартует с установки полуоси правой стороны, затем переключаемся на вал слева.
• Приводную полуось вставляем в КПП до характерного щелчка фиксации стопорного кольца вала с шестерней дифференциала трансмиссии Renault Logan. Этим действие предотвращает возможность последующей утечки масла.
• Для установки полуоси с другой стороны поступаем аналогичным образом. Когда вал заведен в коробку производим стыковку наружного ШРУС с поворотной цапфой, устанавливаем шаровой шарнир одноименной опоры рычага. Она фиксируется посредством трех болтов.
• Используя специальный шприц, осуществляем наполнение картера трансмиссии смазкой до требуемого уровня (он характеризуется возвратным током масла через наливное отверстие).

С особой тщательностью проверяем моменты затяжек всего перечня участвующих в процессе сборки болтов и не забываем зашплинтовать центральную гайку крепления полуоси к ступице.

Снятие наружного шарнира, замена грязезащитного чехла Рено Дастер

Работу проводим при замене шарнира или его чехла. Снимаем привод заднего колеса (см. Снятие приводов задних колес). Очищаем корпус шарнира и чехол от грязи. Располагаем привод на верстаке.

Направив лезвие плоской отвертки в стык замка большого хомута, наносим удары молотком по рукоятке отвертки.

Раскрыв замок, снимаем хомут.

Отверткой разжимаем замок малого хомута…

Снимаем чехол с корпуса наружного шарнира и сдвигаем чехол по валу в сторону внутреннего шарнира. Зажав вал в тиски…

…выколоткой из мягкого металла сбиваем наружный шарнир со шлицов вала привода, нанося удары по торцу обоймы и при этом перемещая выколотку по окружности обоймы.

Снимаем наружный шарнир с вала.

Снимаем грязезащитный чехол с вала.

Поддев отверткой стопорное кольцо…

…вынимаем его из проточки на валу. Если шарнир снят только для замены чехла (когда известно, что он поврежден недавно и ШРУС сохранил свою работоспособность), не разбирая шарнир, удаляем из шарнира старую смазку и промываем его в керосине. Продуваем шарнир сжатым воздухом. Осматриваем шарики, сепаратор, обойму и внутреннюю полость корпуса. Задиры, вмятины, трещины, следы коррозии на элементах шарнира не допускаются – такой шарнир заменяем. Очищаем вал от старой смазки и наносим на него тонкий слой новой смазки. Надеваем на вал новый чехол шарнира. Устанавливаем в проточку вала новое стопорное кольцо. Вкладываем и равномерно распределяем в полостях корпуса шарнира и его чехла требуемый объем новой смазки. Надеваем шарнир на вал и, нанося удары молотком через проставку из мягкого металла по шлицевому хвостовику шарнира, напрессовываем шарнир на вал. Проверяем фиксацию обоймы шарнира стопорным кольцом. Проверяем подвижность шарнира – он должен перемещаться без заеданий. Натягиваем чехол на корпус шарнира так, чтобы пояски чехла под хомуты расположились в соответствующих местах вала и корпуса шарнира. Закрепляем чехол шарнира новыми хомутами. Конструкция заводских хомутов не позволяет установить их в условиях не специализированного автосервиса. В этом случае можно, например, воспользоваться универсальными ленточными хомутами для крепления чехлов ШРУСов, имеющимися в продаже.

Универсальные ленточные хомуты для крепления чехла ШРУСа: хомут крепления чехла на корпусе шарнира; хомут крепления чехла на валу привода.

Установив хомут в канавку чехла, пассатижами вытягиваем ленту, сжимая хомут. Плотно стянув хомут, загибаем вытянутый конец ленты в противоположную сторону. Проверяем затяжку хомута, пытаясь сдвинуть хомут за его замок вдоль паза чехла. Если хомут сдвигается, затяжка его недостаточна и необходимо повторить затяжку хомута. Устанавливаем привод заднего колеса в обратной последовательности.

ПРОЦЕСС ЗАМЕНЫ

Существует два пути замены. Первый – с откручиванием ступицы от стойки, сливом масла из коробки передач и т. д. Второй – более простой: со снятием ступицы с шаровой опоры. Сначала мы рассмотрим второй способ, так как он экономит время и деньги на новое масло в КПП и регулировку развала-схождения.

СПОСОБ НОМЕР 1

Открутите ступицу ключом на 16.

Далее, нужно выбить шаровую из кулака. Для удобства снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Снимите ступицу. Для этого откручивайте гайку ступицы до конца, а также два болта на 18. После чего снимите тормозной диск.

Оригинальные хомуты на пыльники – цельные, так что их нужно срезать. Для простоты снятия старого пыльника его тоже можно разрезать ножом.

Смажьте раструб литолом (просто потому что он дешевле), затем выверните пыльник наизнанку и «наденьте» на раструб.

Важно!Используйте для этого латексные или прорезиненные перчатки, иначе руки будут скользить по пыльнику. Это заметно усложнит процесс его замены.. Далее надевайте конус на ШРУС и снимайте с него пыльник

Далее надевайте конус на ШРУС и снимайте с него пыльник

Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан»

Далее надевайте конус на ШРУС и снимайте с него пыльник. Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан».

СПОСОБ НОМЕР 2

Начните со слива масла из трансмиссии. Подставьте ведро и открутите сливную пробку. Далее, нужно снять ступицу с колеса. Прежде всего, открутите от ступицы рулевую тягу. Для этого открутите гайку на 16 и выкрутите болт. Рулевой наконечник можно выпрессовывать, а можно выбить. Так как выбивать его гораздо проще и быстрее, воспользуйтесь этим способом.

Если вы решите воспользоваться съемником, так выглядит самодельный:

А такие продаются в автомагазинах:

После того как вы сняли рулевую тягу – снимите шаровую опору. Происходить это будет так же, как и в первом способе: снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Когда вы сняли шаровую, сместите ступицу вбок и снимите ее со шлицов. Открутите внутренний пыльник «Рено-Логан» от корпуса коробки передач. Держится он на трех болтах на 16. Теперь вы можете вынуть привод ШРУСа целиком.

Замена наружного пыльника «Рено-Логан» будет происходить со стороны внутреннего шарнира. Чтобы осуществить замену, нужно будет снять трипоид с вала. Это можно сделать съемником стопорного кольца. Скорее всего, у вас такого съемника нет, поэтому воспользуйтесь зубилом или чем-то похожим.

Процесс снятия будет выглядеть примерно так:

Важно!Прежде чем снять ступицу с вала, пометьте ее положение, чтобы провести обратную сборку правильно. После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его. Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно

Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его

Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его

После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его. Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его.

Теперь можно снять внешний пыльник «Рено-Логан», разрезав алюминиевые хомуты. Тщательно удалите старую смазку, а также промойте внешние элементы ШРУСа керосином или бензином. Заложите новую смазку ШРУС-4 и можете надевать новый наружный пыльник. Хорошо зафиксируйте его хомутами. Можете также заменить и внутренние пыльники, если вы закупили их заранее. Итак, вы поменяли наружные пыльники «Рено-Логан» вторым способом.
