Генератор Рено Логан с двигателем 1.4 и 1.6 после 2010 года

Рено Логан: замена ремня генератора

Снятие, ремонт, замена, установка генератора переменного тока renault logan 2004-2021 бензин

Инструменты:

• Гаечный ключ рожковый 10 мм
• Вороток под торцевую насадку
• Насадка на вороток 13 мм
• Насадка на вороток 15 мм
• Динамометрический ключ
• Отвертка крестовая средняя
• Отвертка плоская средняя
• Мультиметр (омметр)
• Линейка

Детали и расходники:

• Генератор
• Регулятор напряжения генератора в сборе со щеточным узлом
• Выпрямительный блок генератора

Примечания:

На данном генераторе, в гаражных условиях, возможна замена только регулятора напряжения в сборе со щеточным узлом и выпрямительного блока. При обнаружении неисправности других деталей, следует заменить генератор в сборе или обратиться в специализированный центр по ремонту таких деталей.

В данном примере описывается процесс снятия и ремонта генератора на автомобиле с наиболее полной комплектацией, как самый сложный и трудоемкий вариант.

Снятие генератора

1. Снимаем клемму с «минуса» аккумуляторной батареи.

2. Снимаем ремень привода вспомогательных агрегатов, с подробной инструкцией можно ознакомиться здесь.

3. Разжав отверткой фиксаторы, отсоединяем колодку жгута проводов от генератора.

4. Отворачиваем и снимаем гайку крепления наконечника провода на генераторе.

5. Снимаем провод.

6. Снимаем нижние части переднего брызговика двигателя, как описано здесь.

7. Снимаем передний бампер в сборе с облицовкой радиатора, как описано здесь.

8. Выкручиваем болты крепления компрессора кондиционера и очень аккуратно смещаем его в сторону (не нужно отсоединять трубопроводы от компрессора).

9. Выкручиваем болты крепления насоса гидроусилителя рулевого управления (шланг и трубопровод не отсоединяем).

10. Отверткой поддеваем и снимаем держатель жгута проводов от кронштейна навесного оборудования.

11. Выкручиваем три болта крепления генератора.

12. Сместив в сторону насос гидроусилителя рулевого управления, достаем генератор.

Примечание:

Во время установки генератора, болты его крепления необходимо затягивать моментом 21 Нм.

Ремонт генератора

1. Выкручиваем винт крепления задней крышки генератора.

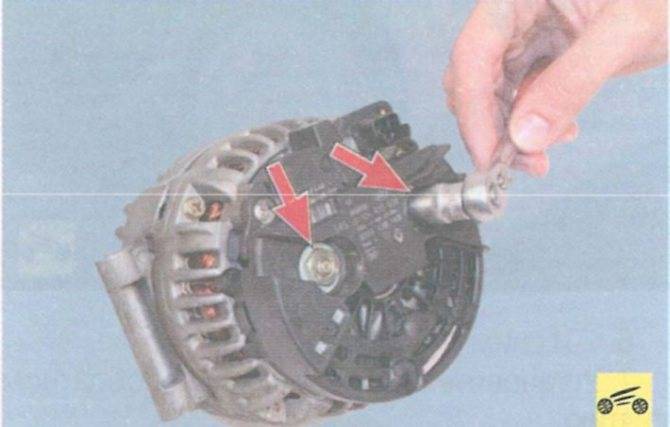

2. Далее нужно отвернуть две гайки крепления задней крышки генератора.

3. Снимаем заднюю крышку генератора.

4. Выкручиваем три винта крепления регулятора напряжения.

5. Снимаем регулятор напряжения.

6. Замеряем расстояние, на которое выступают щетки из щеткодержателя, проверяем насколько легко они могут перемещаться. Если расстояние меньше 5 мм, щеткодержатель, в сборе с регулятором напряжения, необходимо заменить новым.

7. Проводим проверку сопротивления обмотки ротора. Для этого используем мультиметр, подключенный щупами к контактным кольцам. Если прибор показывает величину сопротивления, которая стремится к бесконечности — это свидетельствует об обрыве в обмотке. В случае обнаружения поломки, заменяем ротор или генератор в сборе.

8. Проверяем диоды выпрямительного блока. Для этого подсоединяем один щуп к «массе» выпрямительного блока, а другой к диодному выводу.

9. Затем меняем щупы местами. Диоды должны пропускать ток только в одном направлении. Если ток проходит в обе стороны, значит диод неисправен. В этом случае заменяем выпрямительный блок или генератор в сборе.

10. Чтобы снять выпрямительный блок, отверткой разжимаем двенадцать контактов.

11. Выкручиваем два винта крепления выпрямительного блока и снимаем его с генератора.

12. Сборка и установка генератора производится в обратной последовательности. Во время сборки заменяем все неисправные и поврежденные детали.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Разборка генератора, снятие и замена подшипников

После демонтажа производиться разборка и замена подшипника генератора Рено Логан 1.6. Обычно этот процесс занимает 30-40 минут, у опытных водителей 15-20 минут.

1. Открутите крепежные болты защитной пластиковой крышки автогенератора, а затем щеткодержателя.

—

1. Снимите щеткодержатель и реле регулятора. При квалифицированном ремонте одновременно проводится профилактика и проверка работоспособности реле. Так же осмотрите щеткодержатель на предмет неисправностей, состояние щеток.
2. Чтобы разобрать корпус на две части, откручиваются три болта. Тут потребуется крестовая отвертка. Далее используем зубило с молотком, чтобы «располовинить» корпус.

—

При демонтаже не прикладывайте чрезмерных усилий, так как крепления могут быть закоксованы, да и сам корпус сделан из хрупкого дюраль алюминия.

1. Надежный и проверенный способ снятия шкива (подходит для BOSCH) – это использование гайки М18 и М10 обрезанного шестигранника.

Рекомендуем: Ремонт обогрева заднего стекла Рено Логан своими руками

• Внутрь шкива ставим несколько шайб, а сверху гайку М18 под ключ на 27; • Вставляем шестигранник М10 или биту; • Головкой на 10 стопорим шкив; • Воротком с накидным ключом 27 ослабляем крепление шкива; • Предварительно рекомендуется обработать соединение WD-40.

—

Снятие старых шарикоподшипников и установка новых

1. Сняв шкив, выбиваем вал ротора из посадочного отверстия шарикоподшипника. Этот способ не безопасен, так как можно повредить сам вал.
2. Более действенный метод (показан на четырех фото ниже):

• Снятие крышки шарикоподшипника; • Зажим наружной обоймы в тисках до разрушения; • Спрессовка внутренней обоймы с ротора.

——

1. Теперь можно снимать передний п/ш. Выпрессовываем его из корпуса с обратной стороны. Используем захватный съемник.
2. Способ снятия заднего шарикоподшипника без съемника продемонстрирован ниже. Одним или двумя рожковыми ключами прикладываем усилие к торцу снизу, как показано на втором фото.

—

1. Сразу монтируем новый ш арикоподшипник в крышку, закручиваем четыре винта. Затем вставляем в отверстие вал ротора, забиваем через деревянную приставку или сильно нажимаем руками.

—

Перед установкой новых деталей вскройте резиновые уплотнения, чтобы проверить количество смазки. Если объем не достаточен (как на фото), добавьте подшипниковой смазки внутрь.

—

1. Монтируем передний п/ш на вал. Для этого смазываем посадочные поверхности, насаживаем деталь.
2. Затем используя накидную головку с диаметром, подходящим под внутреннее кольцо, запрессовываем шарикоподшипник на место.
3. Приступаем к обратной сборке электрогенератора Рено Логан.

—

Важные рекомендации по замене

• Усилие при запрессовке должно приходиться только на внутреннюю обойму.
• Учитывайте, что вставка заднего подшипника генератора Рено Логан из нового ремкомплекта потребует аккуратности, в противном случае будет люфт ил перекос.
• Сборку и установку производим в обратной последовательности. Полный процесс показан на видео в конце статьи.

Снятие, ремонт, замена, установка генератора переменного тока renault logan 2004-2021 бензин

Инструменты:

• Гаечный ключ рожковый 10 мм
• Вороток под торцевую насадку
• Насадка на вороток 13 мм
• Насадка на вороток 15 мм
• Динамометрический ключ
• Отвертка крестовая средняя
• Отвертка плоская средняя
• Мультиметр (омметр)
• Линейка

Детали и расходники:

• Генератор
• Регулятор напряжения генератора в сборе со щеточным узлом
• Выпрямительный блок генератора

Примечания:

На данном генераторе, в гаражных условиях, возможна замена только регулятора напряжения в сборе со щеточным узлом и выпрямительного блока. При обнаружении неисправности других деталей, следует заменить генератор в сборе или обратиться в специализированный центр по ремонту таких деталей.

В данном примере описывается процесс снятия и ремонта генератора на автомобиле с наиболее полной комплектацией, как самый сложный и трудоемкий вариант.

Снятие генератора

1. Снимаем клемму с “минуса” аккумуляторной батареи.

2. Снимаем ремень привода вспомогательных агрегатов, с подробной инструкцией можно ознакомиться здесь.

3. Разжав отверткой фиксаторы, отсоединяем колодку жгута проводов от генератора.

4. Отворачиваем и снимаем гайку крепления наконечника провода на генераторе.

5. Снимаем провод.

6. Снимаем нижние части переднего брызговика двигателя, как описано здесь.

7. Снимаем передний бампер в сборе с облицовкой радиатора, как описано здесь.

8. Выкручиваем болты крепления компрессора кондиционера и очень аккуратно смещаем его в сторону (не нужно отсоединять трубопроводы от компрессора).

9. Выкручиваем болты крепления насоса гидроусилителя рулевого управления (шланг и трубопровод не отсоединяем).

10. Отверткой поддеваем и снимаем держатель жгута проводов от кронштейна навесного оборудования.

11. Выкручиваем три болта крепления генератора.

12. Сместив в сторону насос гидроусилителя рулевого управления, достаем генератор.

Примечание:

Во время установки генератора, болты его крепления необходимо затягивать моментом 21 Нм.

Ремонт генератора

1. Выкручиваем винт крепления задней крышки генератора.

2. Далее нужно отвернуть две гайки крепления задней крышки генератора.

3. Снимаем заднюю крышку генератора.

4. Выкручиваем три винта крепления регулятора напряжения.

5. Снимаем регулятор напряжения.

6. Замеряем расстояние, на которое выступают щетки из щеткодержателя, проверяем насколько легко они могут перемещаться. Если расстояние меньше 5 мм, щеткодержатель, в сборе с регулятором напряжения, необходимо заменить новым.

7. Проводим проверку сопротивления обмотки ротора. Для этого используем мультиметр, подключенный щупами к контактным кольцам. Если прибор показывает величину сопротивления, которая стремится к бесконечности — это свидетельствует об обрыве в обмотке. В случае обнаружения поломки, заменяем ротор или генератор в сборе.

8. Проверяем диоды выпрямительного блока. Для этого подсоединяем один щуп к “массе” выпрямительного блока, а другой к диодному выводу.

9. Затем меняем щупы местами. Диоды должны пропускать ток только в одном направлении. Если ток проходит в обе стороны, значит диод неисправен. В этом случае заменяем выпрямительный блок или генератор в сборе.

10. Чтобы снять выпрямительный блок, отверткой разжимаем двенадцать контактов.

11. Выкручиваем два винта крепления выпрямительного блока и снимаем его с генератора.

12. Сборка и установка генератора производится в обратной последовательности. Во время сборки заменяем все неисправные и поврежденные детали.

https://www.youtube.com/watch?v=7adX3kJA9Mo

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Ремонт генератора Рено Логан своими руками

Симптомы и неисправности

Факторами, повлекшими выход из строя генератор, могут выступить таковые моменты:

• появление признаков износа на щетках;
• факт замыкания роторной обмотки;
• потеря рабочих кондиций приводным шкивом;
• повышенная шумность – свидетельство об износе подшипника (или 2-х) на валу ротора;
• приход в негодность реле-регулятора.

Это типичный перечень имеющих место неисправностей, возникающих и требующих ремонт генератора и его навесном оборудовании в модели Рено Логан. Данные поломки возникают весьма редко и после выполнения ремонтной процедуры не способны потребовать к себе внимания. Перейдем к разбору каждой неисправности индивидуально.

1. Щетки имеют свойство изнашиваться одновременно с реле-регулятором. Данный узел подлежит замене только в собранном виде. Ремонтировать эти детали не представляется возможным ввиду особенностей их конструктива. Обозначенная проблема имеет свойство возникать чаще на 1,4-литровом Рено Логан, нежели на прочих модификациях.
2. Если замкнула роторная обмотка, то в сети наблюдается падение напряжения. В данном случае потребуется полная замена генератора. После монтажа нового узла замене подлежат также реле-регулятор и щетки.
3. Когда разрушения коснулись генераторного шкива, то происходит падение напряжения именно на клеммах. Шкив подлежит замене при демонтаже самого узла. В Renault Logan присутствую два варианта конструкции шкивов: на 5 и 6 ручьев.

Если во время работы мотора Рено Логан прослушивается определенный стабильный шум, то в числе вероятных причин его появления может присутствовать износ подшипников, располагающихся на валу ротора. Эти два элемента подлежат безотлагательной замене.

Замена в комплектации без кондиционера

Диагностика, признаки неисправности, причины

Подготовительные работы

Установка приводного ремня усложняется тем, что он находится в неудобном месте. Пространства для работы будет немного, поэтому лучше всего поставить машину на подъемник или использовать яму. Также в районе крыла располагается защитная панель. Ее необходимо снять, открутив крепеж.

Как только машина и набор ключей будут подготовлены, можете приступать. Обязательно возьмите яркий фонарик, чтобы освещать темные места в подкапотном пространстве. Также понадобятся тряпки. Грязь со шкивов лучше удалить, как и различные камешки, которые могли забиться в ребрах

Обратите внимание, что разбирать конструкцию необходимо только после того, как двигатель полностью остыл

Замена подшипников генератора

При выходе из строя подшипников на узле BOSH Рено Логан, предварительно стоит приобрести запасные части. В процессе работ рекомендуется сразу оценить состояние шкива. Артикулы подшипников: SKF-6003-2RSH SKF-6303-2RSH. Для смены шкива можно использовать артикул – Asam 30606. Также понадобится запастись следующим инструментом:

SKF-6003-2RSH

• бита Spline M10;
• гайка М8;
• съёмник подшипников;
• отвёртки;
• ключ на двадцать семь;
• вороток с головкой на десять.

Шкив: Asam 30606

Ремонт генератора Renault Logan, обусловленный неисправностью подшипников, выполняется в следующем порядке:

1. Первоначально снимается регулятор напряжения.
2. Установив узел на торец, следует уложить во внутреннюю полость шкива несколько шайб. Поверх укладывается гайка М8 таким образом, чтобы половина ее ширины была внутри шкива, а другая часть снаружи. После этого в центр вставляется бита.
3. Используя ключ на двадцать семь и вороток с головкой на десять, откручивается шкив. Иногда может потребоваться дополнительный рычаг в виде труб.
4. Далее откручиваются стягивающие винты генератора, демонтируется задняя крышка.
5. Снятие передней крышки осуществляется после выкручивания ещё четырех винтов.
6. Заключительным этапом станет снятие подшипников с последующим монтажом новых элементов.

Главный тормозной цилиндр и его снятие

Ремонт главного тормозного цилиндра

Если вы считаете, что в главном тормозном цилиндре образовалась утечка, или если сцепление не работает должным образом и прокачка гидравлического контура не принесла ожидаемых результатов, при этом все гидравлические шланги в хорошем состоянии, рекомендуется выполнить капитальный ремонт главного цилиндра. Прежде чем приступать к разборке главного цилиндра, и убедитесь, что вы приобрели подходящий ремонтный комплект.

Примечание Чтобы предотвратить повреждение лакокрасочного покрытия вследствие проливания тормозной жидкости, всегда накрывайте топливный бак и обтекатели при выполнении работ с главным цилиндром сцепления.

Внимание! Разборка, капитальный ремонт и сборка главного цилиндра должны производиться в абсолютной чистоте, чтобы избежать попадания загрязнений и последующего повреждения компонентов гидравлической системы. Снятие

Снятие

1. Установите автомобиль на подъемник.

2. Отсоедините разъем проводки от датчика низкого уровня тормозной жидкости (рис. 7.13)

. Снимите крышку вместе с датчиком уровня с бачка тормозной жидкости. После чего отберите тормозную жидкость из бачка с помощью резиновой груши, или шприца. После этого заверните крышку обратно.

Отвернув штуцера тормозных трубок и пометив их положение (для облегчения дальнейшей установки), выведите наконечники тормозных трубок из отверстий тормозного цилиндра.

Открутите две гайки крепления тормозного цилиндра к вакуумнуму усилителю и снимите главный тормозной цилиндр вместе с бачком. Соединение главного тормозного цилиндра и вакуумного усилителя уплотнено резиновым кольцом, которое находится в проточке фланца цилиндра. Выньте это кольцо из проточки фланца.

Рис . 7.13. Отсоедините разъем проводки 1 отдатчика низкого уровня тормозной жидкости . Снимите крышку 2 с бачка с тормозной жидкостью . Снимите бачок 5, отсоедините тормозные трубки 3, открутите гайки 4 крепления вакуумного усилителя .

Если есть необходимость снять бачок гидропривода, то вставив отвертку между бачком и цилиндром, преодолев сопротивление, выводим штуцеры бачка из тормозного цилиндра. Все резиновые уплотнительные втулки и кольца проверяются на повреждения и в случае необходимости заменяются новыми.

Установка

3. Установите правильно бачок на главный тормозной цилиндр в точках 6 (рис. 7.14). Замените уплотнительное кольцо 7.

4. Установите главный тормозной цилиндр и вакуумный усилитель на одной линии так, чтобы шток вошел в корпус главного тормозного цилиндра.

5. Далее установка проводится в порядке, обратном снятию. Залейте тормозную жидкость.

Моменты затяжки

Крепление тормозных трубок к главному тормозному цилиндру- 14 Нм.

Гайки крепления вакуумного усилителя тормозного привода и гайки крепления главного тормозного цилиндра -21 Нм.

Замена щеток генератора Рено Логан не снимая генератор

Замена подшипников генератора

При выходе из строя подшипников на узле BOSH Рено Логан, предварительно стоит приобрести запасные части. В процессе работ рекомендуется сразу оценить состояние шкива. Артикулы подшипников: SKF-6003-2RSH SKF-6303-2RSH. Для смены шкива можно использовать артикул – Asam 30606. Также понадобится запастись следующим инструментом:

SKF-6003-2RSH

• бита Spline M10;
• гайка М8;
• съёмник подшипников;
• отвёртки;
• ключ на двадцать семь;
• вороток с головкой на десять.

Шкив: Asam 30606 Ремонт генератора Renault Logan, обусловленный неисправностью подшипников, выполняется в следующем порядке:

1. Первоначально снимается регулятор напряжения.
2. Установив узел на торец, следует уложить во внутреннюю полость шкива несколько шайб. Поверх укладывается гайка М8 таким образом, чтобы половина ее ширины была внутри шкива, а другая часть снаружи. После этого в центр вставляется бита.
3. Используя ключ на двадцать семь и вороток с головкой на десять, откручивается шкив. Иногда может потребоваться дополнительный рычаг в виде труб.
4. Далее откручиваются стягивающие винты генератора, демонтируется задняя крышка.
5. Снятие передней крышки осуществляется после выкручивания ещё четырех винтов.
6. Заключительным этапом станет снятие подшипников с последующим монтажом новых элементов.

Симптомы и неисправности

Факторами, которые привели к выходу из строя генератора, могут быть следующие моменты:

• появление на щетках следов износа;
• факт замыкания обмотки ротора;
• потеря рабочего состояния ведущего шкива;
• повышенный шум — свидетельство износа подшипников (или 2) на валу ротора;
• пришли в негодность реле-регулятор.

Это типичный перечень неисправностей, которые возникают и требуют ремонта генератора и его комплектующих в модели Рено Логан. Эти поломки случаются очень редко, и после проведения процедуры ремонта не могут привлечь к себе внимания. Перейдем к анализу каждой неисправности в отдельности.

1. Щетки изнашиваются одновременно с реле-регулятором. Этот блок необходимо заменять только после установки. Ремонт этих деталей невозможен из-за особенностей их конструкции. Указанная проблема чаще возникает на 1,4-литровом Renault Logan, чем на других модификациях.
2. Если обмотка ротора замкнута, в сети наблюдается падение напряжения. В этом случае потребуется полная замена генератора. После установки нового блока замене также подлежат реле-регулятор и щетки.
3. Когда разрушение коснулось шкива генератора, на выводах происходит падение напряжения. Шкив необходимо заменить при разборке самого узла. Рено Логан имеет два варианта конструкции шкива: 5- и 6-канальный.

Если при работе двигателя Рено Логан слышен некий устойчивый шум, то среди вероятных причин его возникновения может быть износ подшипников, расположенных на валу ротора. Эти два элемента подлежат срочной замене.

Снятие и ремонт

Замена генератора

Генератор Renault Logan

Каждый автовладелец знает о том, что генератор — это самый главный источник энергии. Его принцип работы – преобразование энергии механического типа в электрическую. Если данный узел неисправен, то передвигаться на таком автомобиле невозможно. Завод-производитель оснащает Renault Logan двумя типами генераторов. Первый из них – генератор собственного производства Renault с артикулом 7701477694. Это трехфазный генератор переменного тока, стоимость которого колеблется в районе 18000 — 20000 рублей. Сила тока составляет 98А, а напряжение – 14 В.

У генератора отсутствует ременной шкив, а крепление на ножках. Второй генератор, устанавливаемый на автомобиль, имеет артикул 8200727051. Стоит он немного дешевле. На официальном сайте запчастей для Рено Логан его можно приобрести за 17880 рублей. Сила тока данного агрегата немного больше: 100А, а напряжение такое же, как и у предыдущего.

Однако совсем не обязательно при поломке приобретать оригинальный генератор, так как сегодня существует множество аналогов, которыми можно его заменить. В таблице приведены наиболее популярные генераторы аналогового типа с артикулами и ценой, которые можно установить на Рено Логан.

Генератор	Артикул	Стоимость, в рублях
SAT	ST8200386806	7500
WAI	23751N	9200
Vizit-Auto	CA1628IR	8000
Valeo	439661	14500

Renault logan снять замена ремонт снятие генератора, замена регулятора напряжения и выпрямительного блока рено логан

Renault Logan gt; Ремонт автомобиля gt; Электрооборудование gt; Снятие генератора, замена регулятора напряжения и выпрямительного блока Рено Логан

Генератор снимаем для ремонта или замены при выходе его из строя, а также при демонтаже двигателя. Замену щеткодержателя с регулятором напряжения удобнее выполнить на снятом генераторе. Работу показываем на автомобиле с гидроусилителем рулевого управления и кондиционером.

Для наглядности показываем расположение болтов крепления генератора на снятом двигателе. Снимаем генератор.

…шесть петлевых выводов выпрямительного блока, которые обжимают выводы обмоток статора. Снимаем выпрямительный блок. При установке выпрямительного блока после обжатия его петлевых выводов для надежности припаиваем к ним выводы обмоток статора.

Дальнейшую сборку и установку генератора проводим в обратной последовательности.

Замена щеток

Другой причиной выхода из строя генератора является поломка щеточного узла. Данная проблема сопровождается падением напряжения в бортовой сети, загорается контрольная лампа заряда аккумулятора, в зимнее время появляются проблемы с запуском. В этом случае ремонт генератора Рено Логан не потребует снятия детали, поскольку как написано выше эта процедура довольно сложная и потребует значительных временных и трудозатрат.

Можно установить щетки на генератор отдельно, есть возможность поменять весь узел в сборе, вместе с реле=регулятором. Этот способ наиболее предпочтителен, поскольку данный узел содержит все основные компоненты, которые могут выйти из строя, поэтому замена надолго избавит от проблем.

Перед началом работ необходимо снять клемму с аккумулятора. Затем открутить крышку с генератора. Для этого откручиваем гайку на 15(1), затем гайку на 13(2).

После этого откручиваем болт крестовой отверткой

Важно не слизать грани, иначе дальнейшая работа станет проблематичной

Так же важно не забыть снять контрольный провод зарядки. После этого можно снимать крышку генератора

Для этого ее надо не тянуть, а немного наклонять из стороны в сторону.

После установки реле производиться сборка компонентов в обратном порядке.

Порядок проверки и ремонта генератора

Проверяем генератор и, если есть неисправность ремонтируем:

• Разборка, прочистка и дефектовка деталей;
• Проверка статора и ротора на предмет обрыва или короткого замыкания;
• Проверка состояния колец возбуждения ротора;
• Проверка диодного моста и дополнительных диодов;
• Проверка реле – регулятора;
• Проверка высоты щёток и лёгкость их перемещения в гнёздах;
• Проверка срабатывания обгонной муфты;
• Сборка генератора и его проверка на специальном стенде.

Реле-регулятор не так часто выходит из строя, как подшипники, но также является расходным материалом

При приобретении реле нужно обратить внимание на вход питания, так как может быть, как одно, так и двух контактная фишка. Данные регулятора на этот генератор (см

фото ниже): RB0408A (UTM).

Фото 5. Реле Регулятор Renault RB0408A (UTM).

Фото 6. Регулятор генератора RB0408A (UTM).

Номер генератора по каталогу ALB0408 F000BK0408 от компании KRAUF. Приводной шкив изделия под ремень имеет шесть ручейков. Помимо проверки фишки питания нужно также сразу проверить совпадают или нет приливы крепления генератора для его крепления к блоку двигателя.

Фто 7. Генератор ALB0408 F000BK0408 от компании KRAUF.

Фото 8. Коробка от генератора ALB0408 компании KRAUF.

На коробке от этого генератора, который показал на фото выше, указан вид фишки L-DFM (FR). Это два штыря и перечень всех двигателей Renault, на которые можно установить это изделие и, также такие данные как 12 вольт, 90 ампер.

Как узнать какой тип двигателя, установлен на вашем автомобиле…

Нужно открыть капот и на защитной крышке ремня ГРМ с левой стороны можно увидеть бирку, где указан тип двигателя. Бирка на вашем авто с двигателем 8 клапанов может быть заклеена в другом месте. На ЛоганМашине, который я эксплуатирую установлен 16 клапанный двигатель K4M.

Для того, чтобы определить какой у вас разъём на генераторе, необходимо для начала отсоединить клемму массы с аккумулятора, а затем вынуть фишку питания с генератора.

Хотите узнать, на каком пробеге загудели подшипники генератора у автолюбителей на машине. Для этого войдите под шапку в сообщество здесь на ЮтубКанале и проголосуйте.

Как снять генератор с Логана?

Попробуем самостоятельно снять генератор с двигателя k7j 1.4 литра автомобиля Рено Логан первого поколения (фаза один). Логан будет без кондиционера и ГУР, в самой простой комплектации. Поэтому процедура снятия не сложная, ее вполне можно выполнить самостоятельно, подручными инструментами. Как снять генератор на автомобилях с другой комплектацией рассмотрим в следующих статьях.

Для чего нужно снимать генератор с Логана?

Причин может быть несколько: замена, ремонт, проверка и техническое обслуживание. Подробнее о причинах: «Неисправности генератора Рено Логан первого поколения».

Необходимые инструменты и приспособления

Так как придется отвернуть всего два болта, то потребуется ключ на «16» (накидной или головка) для нижнего и ключ на «13» для верхнего.

Подготовительные работы

Устанавливаем автомобиль на смотровую яму (эстакаду или подъемник)

Если ни чего из перечисленного нет, можно поддомкратить автомобиль и снять правое переднее колесо чтобы облегчить доступ к генератору.

Очищаем от грязи генератор и прилегающие к нему поверхности

Используем металлическую щетку, кисть и ветошь.

Отсоединяем провода от генератора

Удобнее всего отсоединить провода от генератора находясь под автомобилем. Сначала надавив на фиксатор, отсоединяем от вывода фишку провода на обмотку возбуждения. Потом при помощи ключа на «13» отворачиваем гайку крепления плюсового провода с вывода «В2+».

Проявив некоторую ловкость можно отсоединить провода от генератора прямо из подкапотного пространства, так как в этой комплектации автомобиля там много свободного места.

Ослабляем затяжку нижнего болта крепления генератора

Генератор крепится болтом с гайкой, поэтому ослабляем гайку при помощи ключа на «16». Это необходимо, чтобы была возможность перемещать генератор и снять ремень его привода.

Отворачивать гайку можно как снизу автомобиля, так и сверху. Ключ желательно иметь несколько удлиненный, так момент затяжки довольно большой (21 н.м).

Отворачиваем нижний болт крепления генератора при помощи удлиненного ключа на «16»

Отворачиваем верхний болт крепления генератора

Генератор крепится болтом к натяжной планке. Ключом на «13» отворачиваем этот болт и вынимаем. Снимаем ремень привода генератора, слегка подвинув генератор руками к двигателю.

Окончательно отворачиваем нижний болт крепления генератора

Используем ключ на «16». С его помощью окончательно отворачиваем нижний болт крепления и извлекаем его из кронштейна.

Снимаем генератор с двигателя

Отсоединяем генератор от двигателя руками и снимаем его.

Все, генератор автомобиля Рено Логан снят.

Устанавливаем его на двигатель в обратной последовательности

Отдельное внимание уделяем установке ремня привода генератора, там есть некоторые особенности, которые нужно знать

Примечания и дополнения

На автомобилях Рено Логан устанавливаются три генератора разной мощности в зависимости от комплектации. В данной статье рассмотрено снятие самого маломощного генератора производства MELKO (ток отдачи 70 А).

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Разборка генератора, снятие и замена подшипников

После демонтажа производиться разборка и замена подшипника генератора Рено Логан 1.6. Обычно этот процесс занимает 30-40 минут, у опытных водителей 15-20 минут.

Открутите крепежные болты защитной пластиковой крышки автогенератора, а затем щеткодержателя.

—

• Снимите щеткодержатель и реле регулятора. При квалифицированном ремонте одновременно проводится профилактика и проверка работоспособности реле. Так же осмотрите щеткодержатель на предмет неисправностей, состояние щеток.
• Чтобы разобрать корпус на две части, откручиваются три болта. Тут потребуется крестовая отвертка. Далее используем зубило с молотком, чтобы «располовинить» корпус.

—

При демонтаже не прикладывайте чрезмерных усилий, так как крепления могут быть закоксованы, да и сам корпус сделан из хрупкого дюраль алюминия.

Надежный и проверенный способ снятия шкива (подходит для BOSCH) – это использование гайки М18 и М10 обрезанного шестигранника.

• Внутрь шкива ставим несколько шайб, а сверху гайку М18 под ключ на 27; • Вставляем шестигранник М10 или биту; • Головкой на 10 стопорим шкив; • Воротком с накидным ключом 27 ослабляем крепление шкива; • Предварительно рекомендуется обработать соединение WD-40.

—

Снятие старых шарикоподшипников и установка новых

• Сняв шкив, выбиваем вал ротора из посадочного отверстия шарикоподшипника. Этот способ не безопасен, так как можно повредить сам вал.
• Более действенный метод (показан на четырех фото ниже):

• Снятие крышки шарикоподшипника; • Зажим наружной обоймы в тисках до разрушения; • Спрессовка внутренней обоймы с ротора.

——

• Теперь можно снимать передний п/ш. Выпрессовываем его из корпуса с обратной стороны. Используем захватный съемник.
• Способ снятия заднего шарикоподшипника без съемника продемонстрирован ниже. Одним или двумя рожковыми ключами прикладываем усилие к торцу снизу, как показано на втором фото.

—

Сразу монтируем новый ш арикоподшипник в крышку, закручиваем четыре винта. Затем вставляем в отверстие вал ротора, забиваем через деревянную приставку или сильно нажимаем руками.

—

Перед установкой новых деталей вскройте резиновые уплотнения, чтобы проверить количество смазки. Если объем не достаточен (как на фото), добавьте подшипниковой смазки внутрь.

—

• Монтируем передний п/ш на вал. Для этого смазываем посадочные поверхности, насаживаем деталь.
• Затем используя накидную головку с диаметром, подходящим под внутреннее кольцо, запрессовываем шарикоподшипник на место.
• Приступаем к обратной сборке электрогенератора Рено Логан.

—

Важные рекомендации по замене

• Усилие при запрессовке должно приходиться только на внутреннюю обойму.
• Учитывайте, что вставка заднего подшипника генератора Рено Логан из нового ремкомплекта потребует аккуратности, в противном случае будет люфт ил перекос.
• Сборку и установку производим в обратной последовательности. Полный процесс показан на видео в конце статьи.
