Ремонт печки Renault Logan своими руками
При появлении неисправностей необязательно сразу ехать в сервис. Многие поломки не столь серьёзны, как кажется, и с ними можно справиться самостоятельно. И также стоит отметить, что замену печки Renault Logan целиком не производят — достаточно заменить вышедшую из строя деталь.
Устранение мелких неисправностей
При возникновении «тревожных симптомов» необходимо последовательно проверить состояние антифриза и описанных выше узлов автомобиля. Если в системе будут выявлены воздушные пробки, их необходимо стравить. Забитые фильтры и крышки следует прочистить или заменить. Отработанный антифриз нужно слить и залить новый. Расширительный бачок также можно поменять; при этом крышку лучше оставить «родную» — она будет лучше держать давление.
Если проделанные манипуляции не дадут эффекта, значит, проблема кроется в одном из узлов отопителя.
Замена вентилятора отопителя
Признак того, что источником неисправности является именно вентилятор (износились щётки или вышел из строя электромотор) — слабый поток воздуха из дефлекторов или же полное его отсутствие. В этом случае необходимо заменить вентилятор.
Замена вентилятора печки «Рено Логана» производится в следующем порядке:
- Для начала необходимо снять панель приборов и найти пластмассовый фиксатор, при помощи которого крепится вентилятор.
Для начала необходимо найти фиксатор, при помощи которого крепится вентилятор
Отсоединяем провода от вентилятора
Меняем резистор
Верный показатель того, что из строя вышел именно резистор — работа вентилятора печки только на четвёртой скорости.
Резистор расположен в задней части корпуса вентилятора. Искать его нужно в районе педального узла (по правой стороне). Данный элемент представляет собой белую пластиковую прямоугольную «розетку», к которой крепится колодка с проводами. Замена резистора печки «Рено Логана» производится в следующем порядке:
- Отсоединить клемму провода, идущего от «минуса» аккумулятора.
- Найти колодку со жгутом проводов. Нажав на фиксаторы, отсоединить колодку от резистора.
Отсоединяем колодку, нажав на фиксаторы (1), затем откручиваем винт (2)
Вынимаем резистор со всей возможной осторожностью

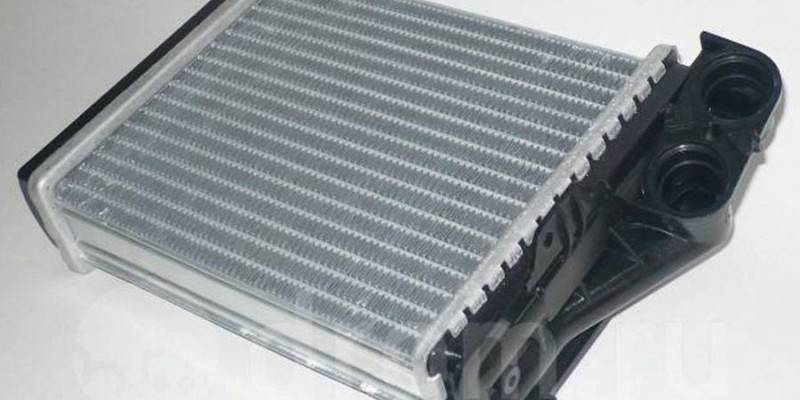

Установка нового радиатора
Замена радиатора печки на «Рено Логане» требуется в случае, если через него начала протекать охлаждающая жидкость. Замена радиатора — наиболее сложный и трудоёмкий процесс при ремонте печки авто своими руками.
Последовательность действий при замене радиатора:
- Полностью слить антифриз.
- Демонтировать комбинацию приборов и облицовку консоли.
- Снять крепление коврового покрытия к кронштейну поперечной балки и отогнуть покрытие.
Для начала необходимо убрать ковровое покрытие
Откручиваем крепление кронштейна
Снимаем кронштейн печки «Рено Логан»
Откручиваем винт и вынимаем трубки радиатора
Финальный этап — снимаем крепления радиатора печки «Рено Логан»
Замена лампочки подсветки печки
Главная проблема неисправной лампочки заключается в том, что та может сигнализировать о неработающей печке, хотя отопитель при этом будет функционировать нормально.
Чтобы поменять лампочку, нужно:
- Снять накладку магнитолы и кнопки, регулирующие работу печки.
- Открутить крепежи модуля и вдавить его нижнюю часть, а верхнюю потянуть на себя.
- Найти по бокам защёлки и отжать их.
- Отогнуть панель и отыскать перегоревшую лампочку.
- Заменить лампочку и произвести все манипуляции в обратном порядке.
Почему плохо греет печка Renault Logan?
Устройство система отопления Рено Логан
Основной узел системы автомобильного отопления — теплообменник отопителя, более распространённое название — радиатор отопителя. Его назначение в нагреве воздуха, попадающего в салон автомобиля, до температуры, которую задаёт водитель или его пассажир. Нагревается радиатор благодаря циркуляции антифриза. Охлаждающая жидкость нагревается в процессе отведения тепла от работающего силового агрегата. Замкнутость системы охлаждения позволяет создавать в ней давление. Поэтому внутри может быть температура и выше 100 градусов.
Ещё один компонент системы отопления — вентилятор, работающий на электрическом приводе. Вентилятор обеспечивает поступление воздуха с улицы и регулирует этот процесс.
В системе есть заслонка регулятора температуры поступающего в салон машины из отопителя воздуха. В зависимости от угла поворота заслонки регулируется количество воздуха, проходящее сквозь тепловой обменник отопителя,и количество уличного воздуха, поступающего без попадания в теплообменник.
Также можно указать на наличие в системе заслонок распределения воздушного потока, поступающего в салон машины по воздуховодам из отопителя. Проще говоря, того воздуха, которым обдуваются ветровое и боковые стёкла.
Как работает система отопления
Принцип, по которому сконструирована система отопления на Рено Логан, уже давно используется автопроизводителем. Радиатор отопителя подсоединяется к системе охлаждения мотора. В нём циркулирует горячий антифриз. Попадание прогретого воздуха в салон через воздуховоды регулирует заслонка, управляемая с помощью тросового привода.
Вентилятор может функционировать на четырёх режимах. Подача напряжения на контакты вентилятора происходит с помощью реле. Регулировка скорости вращения осуществляется с помощью резистора, который располагается в цепи включения устройства. Отыскать указанную деталь можно за обшивкой передней панели, там, где находится правая нога водителя машины. Резистор белого цвета, и если заглянуть под панель, то найти его легко.
Чтобы найти место расположения реле, достаточно открыть капот Рено Логан. Возле отрицательной клеммы аккумулятора установлен монтажный блок. Здесь и находится искомая деталь. Для защиты электрической цепи включения в работу системы вентиляции устанавливается предохранитель на 30 ампер. Он располагается в монтажном блоке, но находящемся в автомобильном салоне. Маркируется предохранитель, согласно схеме электрической цепи, индексом F36. Найти его можно по схеме, которая прилагается к инструкции по эксплуатации либо по цвету (зелёный).
Дефлекторы от renault kaptur
Интерьер Лада Ларгус во многом унифицирован с автомобилями Renault (Duster, Logan, Sandero, Stepway, Kaptur). Например, дефлекторы этих моделей являются взаимозаменяемыми.
Предлагается установить на Лада Ларгус дефлекторы печки от Renault Kaptur (артикул 687605350R). Они могут быть трех цветов: оранжевый, серый, черный и хром.
- Более качественный пластик.
- Есть хромированные вставки по центру.
- Внутри есть сеточка в виде сот.
После установки дефлекторов от Kaptur на Largus, сразу заметите, что при их регулировке иные тактильные ощущения. Они смотрятся более элегантно и богато. Стоит отметить, что дефлекторы с оранжевой вставкой будут отлично гармонировать с интерьером кросс-версии универсала.
Другие материалы раздела
Техническое описание |
Габаритные размеры |
Технические характеристики автомобилей |
Паспортные данные автомобиля |
Расположение органов управления |
Ключи к автомобилю |
Двери, центральный замок |
Выключатель (замок) зажигания |
Рычаг селектора автоматической коробки передач |
Комбинация приборов |
Регулировка передних сидений и рулевой колонки |
Выключатели |
Блок управления отоплением |
Выключатель подушки безопасности переднего пассажира |
Подрулевые переключатели |
Регулятор направления пучков света фар |
Зеркала заднего вида |
Техника безопасности при обслуживании и ремонте |
Расположение основных узлов и агрегатов автомобиля |
Проверка автомобиля |
Регламент технического обслуживания |
Проверка состояния колес и шин |
Проверка уровня жидкости в бачке омывателей стекол |
Замена щеток очистителей ветрового стекла |
Проверка уровня масла в двигателе 1,4–1,6 (8V) |
Замена масла и масляного фильтра двигателя 1,4–1,6 (8V) |
Замена свечей зажигания двигателя 1,4–1,6 (8V) |
Замена сменного элемента воздушного фильтра двигателя 1,4–1,6 (8V)Рено Логан, Сандеро |
Замена ремня привода вспомогательных агрегатов двигателя 1,4–1,6 (8V)Рено Логан, Сандеро |
Проверка состояния газораспределительного механизма двигателя 1,4–1,6(8V) |
Доливка охлаждающей жидкости двигателя 1,4–1,6 (8V) |
Замена охлаждающей жидкости двигателя 1,4–1,6 (8V) |
Проверка уровня масла в двигателе 1,6 (16V) |
Замена масла и масляного фильтра двигателя 1,6 (16V) |
Замена свечей зажигания двигателя 1,6 (16V) |
Замена сменного элемента воздушного фильтра двигателя 1,6 (16V) РеноСандеро |
Замена ремня привода вспомогательных агрегатов двигателя 1,6 (16V)Рено Логан, Сандеро |
Замена ремня привода газораспределительного механизма двигателя 1,6 (16V)Рено Логан, Сандеро |
Проверка уровня и доливка охлаждающей жидкости двигателя 1,6 (16V)Рено Логан, Сандеро |
Замена охлаждающей жидкости двигателя 1,6 (16V) |
Проверка уровня и доливка масла в механическую коробку передач РеноСандеро |
Проверка уровня жидкости в бачке гидропривода тормозной системы РеноСандеро |
Замена жидкости в гидроприводе тормозной системы |
Прокачка гидропривода тормозной системы |
Проверка уровня жидкости в бачке гидроусилителя рулевого управленияРено Логан, Сандеро |
Проверка привода выключения сцепления |
Проверка состояния тормозной системы |
Проверка состояния ходовой части и трансмиссии |
Проверка состояния рулевого управления |
Проверка состояния системы выпуска отработавших газов |
Блок управления отоплением, вентиляцией и кондиционированием Рено Логан, Сандеро
Интенсивность подачи воздуха в салон регулируем поворотом рукоятки
переключателя режимов работы вентилятора (при включенном зажигании). При
этом включается одна из четырех скоростей вращения вентилятора.
Блок управления отоплением, вентиляцией и кондиционированием:
1 – регулятор распределения потоков воздуха;
2 – выключатель кондиционера;
3 – переключатель режимов работы вентилятора;
4 – рычаг управления режимом рециркуляции воздуха;
5 – регулятор температуры воздуха
Поворачивая рукоятку переключателя по часовой стрелке, увеличиваем
скорость вращения вентилятора.
Регулятор распределения потоков задает следующие направления потоков
воздуха в салоне:
– в зону расположения головы.
Воздушный поток через дефлекторы в панели приборов поступает в верхнюю
часть салона автомобиля;
– в зону расположения ног и головы.
Воздушный поток поступает через дефлекторы в верхнюю часть салона
автомобиля и в зону расположения ног;
– в зону расположения ног.
Воздушный поток поступает только в зону расположения ног;
– в зону ног и на обдув ветрового стекла и стекол передних дверей.
Воздушный поток поступает в зону расположения ног, а также к решеткам
обдува ветрового стекла и стекол передних дверей;
– на обдув ветрового стекла и стекол передних дверей.
Воздушный поток поступает только к решеткам обдува ветрового стекла и
стекол передних дверей.
Поворотом рукоятки регулятора температуры воздуха изменяем температуру
воздуха, поступающего в салон.
Для повышения температуры воздуха поворачиваем рукоятку регулятора по
часовой стрелке, в красный сектор шкалы, а для снижения температуры
воздуха – против часовой стрелки, в синий сектор.
Для поступления в салон наружного воздуха переводим рычаг управления
рециркуляцией воздуха в крайнее правое положение.
Для включения режима рециркуляции воздуха переводим рычаг управления в
крайнее левое положение.
Режим рециркуляции воздуха (прекращение подачи наружного воздуха в
салон) рекомендуется использовать при необходимости быстро снизить или
повысить температуру воздуха в салоне, а также при движении по
запыленной местности или в плотном транспортном потоке, чтобы избежать
попадания в салон пыли или отработавших газов.
Используйте режим рециркуляции при поднятых
стеклах дверей. Не рекомендуется использовать режим рециркуляции
продолжительное время, так как это может привести к увеличению влажности
воздуха в салоне и запотеванию стекол.
Воздух в салон может поступать через центральные или боковые дефлекторы
системы отопления, вентиляции и кондиционирования.
Для поступления воздуха в салон…
…открываем дефлектор, нажав на его шторку.
Для изменения направления потока воздуха…
…поворачиваем дефлектор в соответствующую сторону.
Для предохранения ветрового стекла и стекол дверей от запотевания в
теплое время года достаточно направить на них холодный воздух. Для этого
необходимо:
– регулятором распределения потоков направить воздух через верхнюю
решетку обдува ветрового стекла и решетки обдува стекол передних дверей;
– рычаг управления рециркуляцией воздуха перевести в крайнее правое
положение;
– рукоятку регулятора температуры перевести в синий сектор;
– включить соответствующий режим вентилятора.
Для очистки стекол от льда и снега направляем на них подогретый воздух,
переведя рукоятку регулятора температуры воздуха в красный сектор и
включив необходимый режим работы вентилятора.
После оттаивания стекол регулятором распределения потоков воздуха
выбираем желаемое направление подачи воздуха в салон.
Для ускорения прогрева салона на стоящем автомобиле рекомендуется
включить режим рециркуляции, а при движении – выключить.
Признаки неисправности мотора печки Рено Логан
Чаще причина поломки мотора печки – износ деталей с течением времени, поскольку кольца, щетки и другие подвижные детали рано или поздно выйдут из строя. Реже случаются проблемы эклектического плана – окисление контактов или обрыв проводов. Нередко просто вырабатывается смазка на движущихся частях моторчика и вентилятора.
Признаки того что вентилятор печки Рено Логан работает во внештатном режиме и узел скоро выйдет из строя, можно определить по определенным признакам:
- печка изменяет звук при работе, шумность повышается;
- тепловой поток становится неравномерным и ослабляется;
- печка включается не с первого раза или долго набирает обороты.
При работе печка свистит
Свист слышится из-под центральной панели и является признаком того, что подшипник моторчика печки вышел из строя и если моторчик снять, то можно будет убедиться, что подшипник заметно люфтит на валу. Такой свист говорит о том, что печка скоро сломается и ее лучше заменить. Сидеть в салоне становится не слишком приятно, монотонный свист сильно утомляет. Если механизм просто смазать, это не некоторое время устранит проблему, но свист неизбежно возобновится.
Печка плохо включается или не включается вовсе
На старых модификациях Логан бывает печка попросту перестает включаться. Если ударить по поверхности консоли с правой стороны, она начинала работать, иногда с характерным шумом. Причин заедания механизма несколько:
- Подкинивание разболтанного подшипника.
- Выработка на валу.
- Отсутствие смазки на механизмах.
- Износились моторные щетки.
Ослабление воздушного потока из печки
Эта проблема возникает при полностью открытых шторках на центральной панели. В холодное время года даже при полной мощности в машине все равно остается холодно. Водитель замечает проблему только по прошествии времени, лобовое стекло при минусовой температуре может не отмерзать, ограничивая обзор. Нередко на четвертом положении поток воздуха менее интенсивен, чем на втором.
Главная причина такой поломки – проблема с моторчиком. Реже – засорение салонного фильтра. В этом случае нужно разобрать печку и осмотреть мотор и салонный фильтр. Только после этого можно будет выявить и устранить причину неисправности.
Варианты устранения поломки
Поскольку несколько факторов могут привести к нарушению работы отопителя, изначально необходимо провести диагностику и выявить причину неисправности. Только после этого могут предприниматься действия по ремонту отопительной системы. Дальше будут описаны способы выявления проблемы и действия для её устранения.
Мелкий ремонт
Как только отопительная система стала работать не так как требуется, необходимо обратить внимание на следующие моменты:
- проверяем уровень и состояние антифриза, при необходимости выполняем его замену на новую охлаждающую жидкость;
- воздушные пробки легко выявляются по разнице температуры в патрубках, при выявлении завоздушенности системы проводится стравливание;
- демонтируем фильтр отопителя, возможно, он нуждается в чистке;
- проверяем состояние расширительного бачка, в котором находится антифриз, эта деталь нередко становится причиной плохой работы отопителя, её требуется заменить.
Если после этого печка не начала дуть тёплым воздухом, можно делать вывод о неисправности одного из её рабочих узлов. Проблем такого типа может быть несколько.
Неисправность вентилятора
Узнать о неисправности вентилятора можно по слабому потоку воздуха или полному его отсутствию. Распространёнными проблемами являются изношенные щётки и выход из строя мотора. Спасёт ситуацию замена вентилятора, выполняется эта работа следующим образом:
- демонтируем панель приборов;
- находим фиксатор, который удерживает вентилятор;
- нажимаем на него и проворачиваем неисправную деталь против движения часовой стрелки, после этого вентилятор легко достанется;
- отсоединяем двигатель вентилятора от проводов;
- разбираем вентилятор — возможно, удастся обойтись без его замены, в противном случае, ставим новую деталь и собираем автомобиль в обратной последовательности.
Неисправность резистора
Когда ломается резистор, вентилятор работает только лишь на одной скорости, чаще — на 4. Резистор находится с задней стороны вентилятора. Добраться до него можно с правой стороны педального узла. Эта деталь имеет вид белой розетки из пластика, которая соединена с колодкой с проводами. Чтобы установить новый резистор, необходимо выполнить следующие действия:
- с минуса аккумуляторной батареи снимаем клемму;
- находим колодку с проводами, жмём на фиксаторы и отсоединяем её таким образом от резистора;
- откручиваем крепёжный винт, который удерживает резистор;
- сдвигаем деталь вверх, что позволит легко вынуть её;
- устанавливаем новый резистор и проводим сборку в обратном порядке.
Неисправность радиатора
Радиатор печки в Renault Logan может протекать. Это будет приводить к снижению антифриза и появлению в системе воздуха. Радиатор с небольшими трещинами можно запаять, что продлит срок его службы и позволит сэкономить немалую сумму на замене детали. О правилах и тонкостях пайки автомобильных радиаторов мы уже говорили. Этот процесс не зависит от модели автомобиля, чего не скажешь про замену. В каждом автомобиле замена радиатора выполняется с учётом некоторых нюансов. В случае с Renault Logan этот процесс выполняется по следующей схеме:
- сливаем жидкость с системы;
- снимаем приборы и облицовку консоли;
- убираем крепление с коврового покрытия, которое ведёт к кронштейну поперечной балки, убираем его в сторону, чтобы не мешало в дальнейшей работе;
- откручиваем крепление кронштейна, убираем провода и демонтируем деталь с балки;
- откручиваем винты с прижимной пластины, что позволит извлечь трубки радиатора;
- отвинчиваем саморезы, удерживающие радиатор, отжимаем защёлки и снимаем неисправную деталь;
- устанавливаем новый элемент системы охлаждения и выполняем сборку в обратном порядке.
Неисправность лампочки
Казалось бы, чем может навредить работе печки неисправная лампочка? На самом деле эта лампочка выполняет важную функцию — сигнализирует о наличии неисправности в системе отопления. Если лампочка неисправная, то она будет «видеть» проблему в системе, которая работает исправно. В этом случае лампочку придется менять в обязательном порядке. Выполняется эта работа по следующей схеме:
- демонтируем накладку с магнитолы и кнопочное управление с отопителя авто;
- отвинчиваем крепёжные элементы с модуля, вдавливаем его низ, верх при этом тянем на себя;
- сбоку находим защёлки, их необходимо отжать;
- отгибаем панель и ищем неисправную лампочку;
- меняем неисправный элемент, собираем автомобиль.
Вторая группа
В сети есть целый ряд видео, где опытные мастера и простые автолюбители демонстрируют на практике нюансы ремонта логановской печки. Ничего сложного тут нет. Но при отсутствии малейшего опыта браться за работу стоит не всегда.
Во вторую группу вошло еще 5 неисправностей. Давайте их рассмотрим.
- Проблемы с двигателем. Плохая работа печки может быть связаны с воздушными карманами в охладительной системе. Когда мотор перегревается, прокладка блока (ГБЦ) повреждается. Воздух начинает попадать в систему водяного охлаждения. Для проверки следует при рабочем моторе открыть крышку на бачке с ОЖ. Если вы видите пузыри воздуха, с прокладкой ГБЦ явно проблемы;
- Недостаточный поток воздуха. Тут источник неприятностей нужно искать в салонном фильтре. Самым простым решением станет замена;
- Моторчик печки. Также частый гость в программах о плохой работе печного оборудования в Логане. Если при включении обогрева воздух не идет, вероятно сломался моторчик. Ремонтировать его не получится. Только замена;
- Регулятор вентилятора. Он имеет связь с моторчиком по электроцепи. Проверьте проводку, а также состояние самого регулятора. Если что, под замену;
- Кран радиатора. Бывает и так, что выходит из строя кран. То есть сломался клапан, пропускающий ОЖ к радиатору отопителя Логан. Делаем замену.
Крайне маловероятно, что все эти поломки случатся одновременно. Зачастую выходит из строя что-то одно. И почти каждый из элементов, который требует замены, стоит дешево. По крайней мере применительно к Рено Логан.
Вы можете наглядно видеть, что решить проблему с печкой можно самому. Делать это или нет, решайте сами.
Почему плохо греет печка Renault Logan?
Когда печка дует холодным воздухом, то есть в салон машины не поступает тёплый воздух, стоит проверить наличие охлаждающей жидкости в системе.
Уровень ОЖ должен быть выше минимального, но ниже максимального значения по отметкам на бачке. Зачастую автомобилисты фиксируют взгляд на затемнении под отливом бачка. То есть, в том месте, где располагается площадка. Ошибочно принимать это затемнение за наличие антифриза. Насторожить должен уже тот факт, что площадка располагается ниже минимального уровня. Поэтому охлаждающую жидкость придётся доливать в любом случае. Лучше всего открутить крышку бачка и визуально убедиться в количестве жидкости.
Если антифриза в системе в достаточно, проблема может быть в неисправности термостата. Для проверки этой детали потребуется завести машину и дать мотору поработать 5-7 минут. Далее рукой дотроньтесь до патрубка, идущего к радиатору от термостата.
Если за указанный промежуток времени патрубок станет на ощупь такой же температуры, как и тот, который идёт на радиатор отопителя, тогда термостат придётся менять.
Самая распространённая причина, по которой плохо греет печка на Рено Логан, — замусоривание радиатора отопителя. Эта деталь забивается мелкими фракциями от расширительного бачка. Точнее, от площадки, расположенной в нём. Разрушение площадки можно проверить обычной отвёрткой. Для этого инструмент опускаем в бачок и надавливаем на площадку.
При наличии разрушения детали отвёртка будет свободно гулять.
На снятом бачке разрушенная площадка выглядит следующим образом.
Мелкая пластмассовая крошка от разрушенной площадки выглядит так.
Естественно, таким маленьким кусочкам не составит проблем забить радиатор отопителя, даже несмотря на то, что именно здесь находится самый тонкий канал. Бачок с повреждённой перегородкой необходимо обязательно заменить. Можно просто выломать перегородку. Однако такие действия не спасут автовладельца от проблем, потому что помимо перегородки на бачке с течением времени происходит разрушение сосков.
Поэтому бачок демонтируется и выбрасывается. На его место следует поставить новую деталь с целой перегородкой.
Если печка на Рено Логан не работает из-за проблемы с разрушением пластмассовых элементов, то возникает этот дефект после пробега более ста тысяч километров
Важно отметить, при установке оригинального расширительного бачка в комплекте с ним идёт новая крышка
Эту деталь не следует устанавливать, потому что они плохо сохраняют давление в системе. Поэтому новый бачок лучше закрывать заводской крышкой.
Такой совет дан не напрасно. Причиной плохой работы системы отопления может стать крышка на расширительном бачке. Если клапана в крышке не держит, то в системе не будет создаваться положенное давление. Поэтому проток радиатора отопителя будет плохим. Проверить надёжность крышки можно простым способом. Достаточно дунуть на клапан. Он не должен легко продуться, так как обязан держать давление.
Как было отмечено, при установке нового бачка, даже оригинального, не рекомендуется закрывать его крышкой, идущей в комплекте.
Иногда в систему попадает воздух, который ведёт к проблемам с её нормальной работой. Однако самостоятельно воздух появиться не может. Для этого необходимо вскрывать систему охлаждения. Чтобы не допустить проблем, после замены любых деталей стоит развоздушить. С этой задачей можно справиться при помощи спускника.
Проблема плохой работы печки может скрываться и под капотом, и в салоне автомобиля. Зачастую, холодная печка Рено Логан связана с забитым фильтром салона. Если салонный фильтр отсутствует, происходит засорение испарителя, что тоже ведёт к проблемам с обдувом.
Заранее проводите профилактику деталей системы отопления и вентиляции, включающую в себя своевременную смену фильтров и подбор только качественного антифриза. Гораздо легче предупредить проблему, нежели ломать голову над её решением.
Видео: Причина плохой работы печки на Рено Логан, Сандеро, Дастер, Ларгус
Во многом именно системы отопления и вентиляции салона создают в автомобиле комфортные условия: они не только обеспечивают оптимальную температуру и циркуляцию воздуха, но и удаляют влагу и иней. Поэтому поломка печки плачевно сказывается на состоянии автомобиля, в частности, его салона: сидения могут отсыреть, обшивка вздуться и т. д.
Замена радиатора печки (отопителя) Рено Логан + видео » АвтоНоватор
Тайна холодного радиатора печки. Работает ли промывка?! Шок!
Перед установкой нового радиатора вытираем насухо внутренние полости отопителя.
Когда поток жидкости уменьшится, снова открываем крышку на расширительном бачке и дополнительно откручиваем колпачок штуцера на шланге, подходящем к трубкам отопителя под капотом, после чего ждём, пока антифриз не сольётся полностью.
Я уже почти извлек клипсу, но она отломилась от самого жгута.
Да и фиг с ней. Все откручено — осталось извлечь Подставил под трубки воронку с длинной гофрой, заправленную в бутылочку из-под антифриза, а также кусок пластика, подвернувшегося под руку, тряпку и собственно «ванночку» резинового коврика.
Причина плохой работы печки на Рено Логан, Сандеро, Дастер, Ларгус
Всё пригодилось, в бутылочку слилось граммов антифриза. Старый радиатор выдернул, оказалось что проход к фильтру действительно перекрывается испарителем кондиционера. Продул насколько дотянулся компрессором в обе стороны, поставил новый радиатор, предварительно обклеив паз в нем прилагающейся полоской паралона.
Навигация по сайту
Думаю хуже не будет, главное чтоб защелки встали на место, да и все равно радиатор саморезами крепится. Внешне ничего так, что внутри не знаю Прежде чем снимать струбцины, зажимающие трубки ОЖ, я долил раствора в расширительный бачок, чтобы пробок лишних не было. Ну и затем завел двигатель, убедился, что с печки не течет, прогрел до 4 палок, периодически спуская воздух со штуцера. После чего прикрутил стальную планку обратно.
Выворачиваем болты крепления кронштейна поперечной балки Вынимаем из пластикового держателя в верхней части кронштейна жгут проводов замка зажигания и отводим его в сторону на предыдущем рисунке виден пластиковый держатель, но уже без жгута проводов.
До этих гаек можно добраться снизу, не снимая ничего дополнительно.
Откручиваем гайки крепления кронштейна поперечной балки Вынимаем из защёлок жгут проводов, который проходит по внутренней стенке кронштейна, после чего достаём кронштейн. Вынимаем жгут проводов из защёлок и снимаем кронштейн Ключом Torx T выворачиваем винт, которым крепится пластина, фиксирующая трубки радиатора. Выворачиваем винт крепления прижимной пластины трубок радиатора До того как вынуть трубки из радиатора, подкладываем под него снизу сухую ветошь, чтобы собрать остатки антифриза.
Отсоединяем трубки от патрубков радиатора и отводим их вперёд.
Вынимаем трубки из радиатора Ключом Torx T выворачиваем два шурупа крепления радиатора. Аккуратно выворачиваем два шурупа крепления радиатора Отжимаем пальцами три пластиковые защёлки и освобождаем радиатор.
Отжимаем все пластиковые защёлки Вынимаем радиатор из отопителя — цель достигнута Установка нового радиатора и обратная сборка снятых деталей Новый радиатор печки и детали, снятые в процессе разборки, устанавливаем в обратном порядке: Перед установкой нового радиатора вытираем насухо внутренние полости отопителя. Уплотнительные резиновые кольца на патрубках радиатора обязательно заменяем на новые. Обычно эти кольца идут в комплекте с приобретённым радиатором.
Обязательно заменяем резиновые уплотнительные кольца на новые Заливаем систему охлаждения антифризом до того, как будет установлен на место кронштейн поперечной балки. Достаем радиаторный блок из основания, при этом необходимо отжать фиксаторы по бокам и верхний пластмассовый стопор.
Новый радиатор устанавливается в противоположном снятию порядке. Заливается тосол, делается прогрев автомобиля и проверка на герметичность соединений и теплоотдачу печки. В некоторых случаях приходится снимать блок управления отопительной системой и кондиционированием.
Замена радиатора печки Рено Логан Снятие и установка блока управления. Процесс снятия блока происходит в следующем порядке: Отсоединяется минусовая клемма от аккумулятора.
Когда потребуется замена
Данная деталь не входит в перечень расходных материалов, поэтому производитель автомобиля не предъявляет требований относительно периодичности замены. С технической точки зрения радиатор рассчитан на весь срок эксплуатации автомобиля. Единственная причина, по которой может потребоваться замена, — это неисправность печки или какой-либо другой симптом.
На поломку радиатора отопителя указывают несколько признаков:
- Запотевание стекол. Если окна в машине потеют регулярно и сильно, возможно, в салон попала сильно нагретая охлаждающая жидкость, что привело к образованию большого количества конденсата.
- Появление в салоне сладкого фруктового запаха, чаще всего дынного. Это запах охлаждающей жидкости. Если он протечет, в салоне будет соответствующий аромат. Обычно утечка может быть обнаружена под самим автомобилем, даже если она относительно небольшая.
- Пониженный уровень охлаждающей жидкости. Где бы ни произошла утечка, это повлияет на количество охлаждающей жидкости, поэтому не забывайте регулярно проверять уровень охлаждающей жидкости.
- Заметное снижение эффективности работы в печи. Если при относительно низких морозах печь не греет изнутри, пора диагностировать, предотвратить или отремонтировать систему.
- Перегрев мотора. Косвенный признак, говорящий о низкой эффективности системы охлаждения, которая в свою очередь не способна полностью охладить ДВС из-за повреждения радиатора отопления.
В большинстве случаев этих признаков достаточно для общей диагностики. Окончательный вывод можно сделать только после визуального осмотра и проверки на герметичность. Об этом и поговорим дальше.
