Renault Duster de dust 1.6 ГБОAdact Бортжурнал Задние тормозные колодки
Где то в прошлом году, в декабре появился скрип пр начале движения! Даже через музыку в салоне было его слышно. После разгона он пропадал и появлялся после пару минут простоя на дороге. После вывешивания заднего правого колеса и при попытке его покрутить, сразу было выявлен очаг «зла». Наверное колодки подумал и решил их посмотреть…Но не тут то было! Я не смог снять тормозной барабан. Он прилип к ступице, что я просто боялся его расколоть при ударах молотком. После такого танца с бубном, решился даже снять всю ступицу вместе с подшипником. Открутил ступичную гайку и как в роликах с ютуба, прикрутил трос 3мм колесными болтами, затем вставил домкрат и пытался стащить все это дело. Но после обрыва этого троса, решил пока забить ибо нужен все же другой подход к делу.В итоге вроде и скрип поутих со временем. Да и пробег тогда еще только к 40тк наверное подходил. Что и успокаивало. Затем стал пропадать ручник…перед техосмотром я его еще смог подтянуть, но вот в последнее время он опять таки не удерживал машину. Было решено все же добраться до колодок. И опять неудача. Второй раз я опять ручными средствами его не осилил. Почитав форумы, я понял, что я такой не один. У кого то барабаны аж сами слетают, а кто то мудохается весь день!Раунд третий принес свои плоды… Вывесил колеса по диагонали и на скорости с педалью в пол, тормозя ручником, он все же с громким щелчком, сдвинулся с «мертвой точки». А второй пришлось немного подубасить резиновой кувалдой…победа все же произошла!Грязи там оказалось довольно таки много. Колодки сточились почти в ноль и это на 46ткм. На одной даже металл уже только начал шлифовать барабан!
А всему виной такого исхода — это заклинивший рычаг троса ручника. Это известная проблема. Ситуевина такая происходит…При использовании ручника, колодка остается разжатой и возвратные пружины не могут осилить этот заклинивший рычаг. В итоге после периодических таких циклов, колодки истираются быстрее обычного…
Полный размерРуками еле расшатал это рычагСледующая засада, это выбор новых колодок! А вернее отсутствия — этого самого выбора! У официалов эти самые колодки стоят где то 3700 рупий. Если забивать код этого изделия, то там вообще 7р может выдать(напр Экзист) А если смотреть аналоги, то вообще белебирда. Наши колодки должны быть размером 230мм, а аналоги идут 203мм. Люди покупают такие колодки и при замене офигивают…как так то! Да еще и фиксатор троса ручника на дастере то, ферзиперстовый мля. Такие не каждый делает…только бош и он же оригинал))) Поэтому выбора два — купить оригинал или клепать накладки от ваза классики. Хотел уже пойти последним путем, но случайно обнаружил колодки Асам, похожие на наши Дастеровские.Да, некоторые не хвалят Асам, но пока больше альтернативы нет. Даже если они сотруться быстро, наклепаю тогда нах САМ!)))… A sam сделать сможешь? (шутка)Короче, на вид довольно таки качественно сделано то…По сравнении есть такие моменты.
Как Снять Задний Барабан На Рено Дастер
Тормозные колодки на Renault Duster меняются при значительном износе. Поэтому для задних тормозных колодок Renault Duster толщина должна быть более 2,4 мм. Задние тормоза в Renault Dastre. барабанные, благодаря этой конструктивной особенности задние тормозные колодки имеют полукруглую форму вдоль профиля барабана. Тормозные барабаны отталкивают привод автомобиля, поэтому тормозные колодки, используемые для привода 44 и 2.74, также различаются. Операции по снятию и замене тормозных колодок заднего колеса для Renault Duster 44 и 2.44 аналогичны, за исключением удаления тормозных барабанов, которые, как мы уже говорили, различны.
Тормозные колодки заменяются комплектами с обеих сторон, чтобы предотвратить неравномерное «захватывание» барабанов и предотвратить вероятность появления автомобиля во время торможения.
Каталожный номер уникальных задних тормозных колодок для колес Renault Duster и их стоимость
Да, для полноприводной версии Renault Dastre (4×4) тормозные колодки имеют каталожный номер. 440607493R. Для версии Renault Dastre 2×4 тормозные колодки доступны под номером детали 7701210109. Цена на тормозные колодки задних колес, независимо от типа привода, составляет около 170 долларов США. В дополнение к самим колодкам, если их прохождение изменяется, вам также понадобится ремонтный комплект пружинного тормоза, который позволяет отслеживать (программное обеспечение). Ясно, что пружины, используемые в задних тормозах, имеют примерно такой же срок службы, что и колодки. Основными дефектами пружин являются коррозия металла и, как следствие, потеря их упругости. Для версии с передним приводом (2×4) комплект для ремонта пружин имеет каталожный номер 7701205518.
Операция замены тормозной колодки заднего колеса Renault Duster (44)
Проверьте уровень тормозной воды в бачке под ним. Если требуется прохождение более качественной тормозной воды, ее часть следует откачать с помощью резиновой колбы или шприца, чтобы избежать переполнения задних тормозных поршней. Затем мы вешаем машину и снимаем колесо с машины. Затем опустите рычаг стояночного тормоза, чтобы уменьшить задние тормозные колодки. Мы также дополнительно уменьшаем наложения, применяя конструкционную длину прокладки. Длина изменяется поворотом храповой гайки. Его вращение происходит через отверстие в барабане.
Renault Duster: ручники, колодки, барабаны.
. На фото для наглядности показана регулировка без тормозного барабана. Чтобы уменьшить структурную длину пластины, поверните гайку с храповым механизмом, как показано на фотографии.
С помощью ключа Torx T-40 открутите два винта, которые крепят тормозной барабан к ступице.
Снять тормоз барабан с машины.
После снятия тормозного барабана вы не сможете нажать педаль тормоза, поскольку поршни тормозного цилиндра обязательно выйдут из своего нормального положения, а гидравлическая тормозная система будет опущена. С помощью отвертки снимите крюк верхней натяжной пружины с сетки с блоком и снимите его.
Далее аналогичным образом снимаем нижнюю пружину с тормозов задних колес Renault Duster.
Снимите пружину, отрегулировав зазоры между проставкой и тормозными колодками.
Верните тормозную колодку на основании пружинной шайбы.
Снимите шток, пружину и шайбу. Также снимите пружину с 2-й тормозной колодки.
Снять заднюю тормозную колодку.
. не забудьте отсоединить рычаг тормозной колодки от тормозного троса.
Затем снимите переднюю тормозную колодку.
Перед заменой тормозных колодок заднего колеса мы визуально проверяем техническое состояние всех деталей, заменяем их при необходимости, а также очищаем от грязи.
Задние тормозные колодки для Renault Duster 3.54
Что еще предстоит сделать нашему клиенту, операции аналогичны, за исключением снятия тормозного барабана. тормоза барабан в транспортном средстве с 3.54 приводом это удалено. Ступичная гайка откручена; При этом колесо должно быть заблокировано от поворота, поднят ручной тормоз и установлена машина на колесе.
Затем затянуть барабан, в сочетании с подшипником.
Снимаем тормозной барабан: порядок работы и инструмент
Работа осуществляется на автомобиле, находящемся в подвешенном состоянии. Для этого используется домкрат (или подъёмник). Также с помощью домкрата можно установить автомобиль на опоры.
Тормозной барабан ржавый, значит прикипел, ВАМ потребуется WD-40 или аналогичная жидкость
Обязательно опустите рычаг стояночного тормоза до ограничения вниз.
Инструменты:
Чтобы выполнить работу, потребуется набор инструментов:
- торцовая головка на «30»,
- ключ для болтов колес,
- монтажная лопатка (пара),
- а также штангенциркуль.
Порядок работы
Для снятия тормозного барабана понадобится следовать определенному алгоритму:
Сначала потребуется включить 1-ю передачу, после чего поставить упорные бруски под колеса.
Теперь демонтируется декоративный колпак заднего колеса.
Откупорьте защитные колпаки ступицы, используя тонкое зубило, молоток (выполняйте эту работу осторожно).
Открутите два болта звёздочка.
Два болта, которые держат тормозной барабан
Следуя установленному порядку действий, Вам удастся быстро и без особых сложностей демонтировать тормозной барабан.
Артикулы тормозных барабанов на Дастер
Стоимость оригинальных тормозных барабанов 30 000 рублей!
Оригинальный код — 8200 835 832. Сейчас присядьте, ценник барабана равен 30 000 рублей.
Когда менять

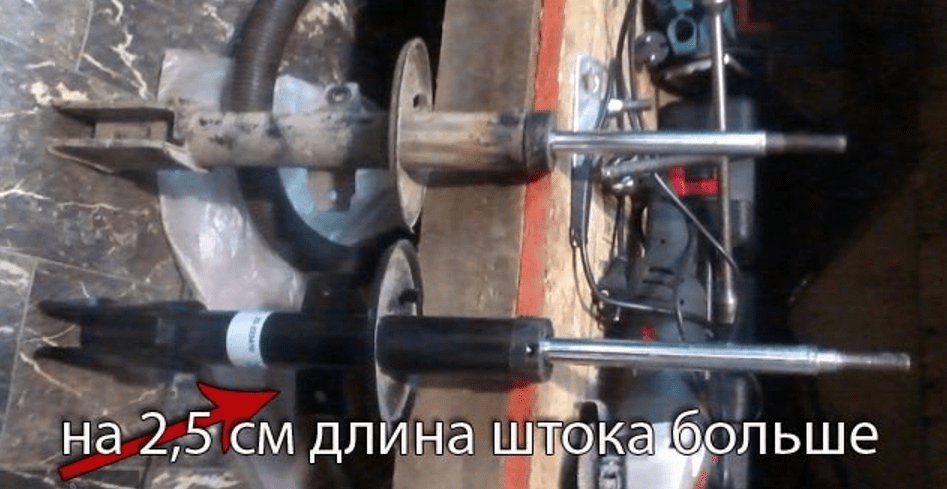

Правильно выбрать стойку.
Оригинальная стойка амортизатора имеет артикул 543028126R. При выборе новой детали лучше всего приобретать оригинальные аксессуары. Они рассчитаны на эксплуатации с определенной моделью авто, поэтому будут показывать оптимальные характеристики жесткости, что необходимо для комфортного передвижения.
При выборе аналогов необходимо учитывать, прошли эти детали сертификацию или нет. Это позволит быть уверенным в том, что при установке не возникнет никаких трудностей, а деталь прослужит максимально долго.

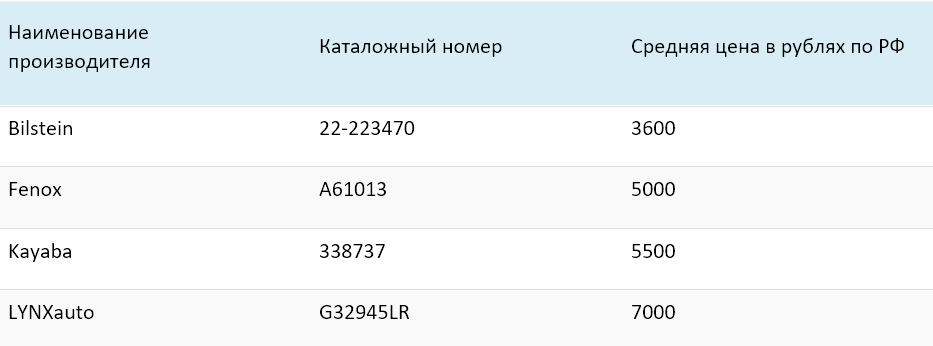

Одним из распространенных вариантов среди аналогов является продукция Bilstein. Модели этой марки недорогие и имеют увеличенный шток, что позволяет дополнительно увеличить клиренс на 2,5-3 сантиметра.

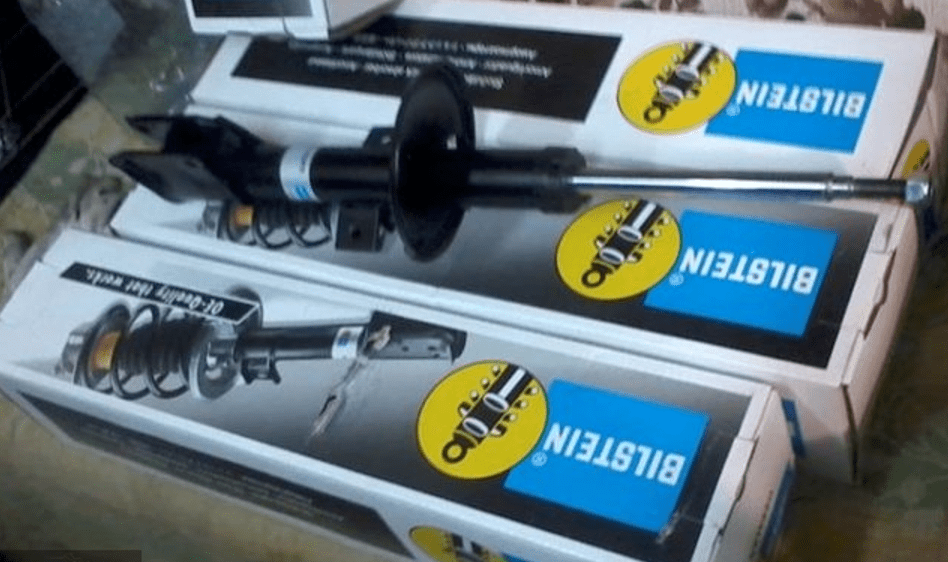

Помимо этого, существуют другие модели от известных производителей.
Цена за оригинальные детали довольно высока. Но такие аналоги, как Каяба обойдутся еще дороже. Поэтому большинство владельцев Рено Дастер склоняются в пользу оригинальной продукции.
Цена работы на сто
Примерная стоимость услуг, предлагаемых автосервисами по ремонту — от 600 рублей. Правильная замена износившихся деталей способствует более длительной эксплуатации. Обратный эффект наблюдается при некачественном, ненадлежащем отношении к работе. В таком случае выйдут из строя не только колодки, но и вероятнее всего повредится сам барабан, что повлечёт за собой существенные денежные затраты и более сложный ремонт. Чтобы определить износ, производители часто устанавливают устройства, которые определяют состояние элементов системы. При использовании электронных приспособлений используется индикатор на панели приборов. Механические устройства начинают при эксплуатации тормозной системы воспроизводить характерные звуки, служащие сигналом о необходимости диагностики. Замена необходима сразу на обоих колесах, для равномерного торможения автомобиля. Иначе водитель может не справиться с управлением, это приводит к серьёзным непоправимым последствиям. Установка новых задних колодок на дастере может быть необходима при следующих неисправностях:
- недостаточная или неравномерная тормозная сила;
- прихватывание тормозов после прекращения воздействия на педаль;
- чрезмерный ход педали тормоза;
- недостаточная интенсивность работы стояночного тормоза.
Ручной тормоз (ручник) регулировка и замена тросов
Процесс замены
Барабанные тормоза: как они устроены и как их ремонтировать
Барабаны, конечно, давно проиграли эволюционную войну дискам, но по сей день достаточно активно используются на недорогих и легких машинах. Все Лады, Renault Logan, VW Polo sedan, Skoda Rapid, Daewoo Matiz – список вполне современных моделей, использующих эти архаичные, но долговечные тормозные механизмы, будет очень длинным. А значит – нелишне знать, как они устроены, почему ломаются и как чинятся. После теоретической подготовки отправимся в ремзону, где обследуем барабаны редкого китайского седанчика Chery Jaggi, более известного в России под именем QQ.
Конструкция барабанных тормозов
К ардинально барабанные тормозные механизмы не изменились с момента их массового появления в 1902 году благодаря Луи Рено. Правда, привод у тех тормозов был тросовый, а потому они были исключительно механическими. Плюс у них не было автоматической регулировки, так что шофер должен был регулярно проверять зазор между колодками и барабаном. Но принципиальная конструкция, повторюсь, изменилась минимально.
Опишем здесь самую распространенную, классическую конструкцию барабанного тормозного механизма. Есть тормозной щиток, который жестко закреплен на кожухе заднего моста или цапфе колеса, и он не вращается. Также есть барабан, который закреплен на ступице колеса и вращается вместе с ней и колесом.
Тормозные колодки установлены на тормозном щитке. С одной стороны колодки опираются на оси, с другой – на поршни рабочего тормозного цилиндра (это хорошо видно на фотографиях). Когда нажимают на педаль тормоза, тормозная жидкость раздвигает поршни в рабочем цилиндре, а те в свою очередь раздвигают тормозные колодки. Колодки прижимаются к поверхности барабана и автомобиль замедляется. На колодки приклеены или приклепаны фрикционные накладки. Чтобы колодки не выпали, установлены прижимные пружины.
Приятным моментом данной конструкции является то, что одна из колодок имеет свойство подклинивания (ее называют активной). Если привести пример, то представьте себе колесо автомобиля, хорошенько раскрутите его и попробуйте вставить рукой какой-нибудь предмет между колесом и аркой: с одной стороны предмет будет выталкиваться, а с другой – еще больше затягиваться в пространство между колесом и аркой, тем самым подклинивая колесо. Та же ситуация и с колодками.
Вторую колодку (пассивную) барабан отталкивает, и ее эффективность ниже первой – это, напротив, неприятный момент. Чтобы скомпенсировать разницу, фрикционная накладка пассивной колодки больше по размерам активной колодки.
Чтобы колодки вернулись на исходную после торможения, на них установлены возвратные пружины. Зачастую, если задний тормозной механизм барабанный, то те же колодки задействуются при затягивании стояночного тормоза («ручника»). На одной из колодок имеется дополнительный рычаг, к которому крепится трос, при перемещении которого колодки разводятся.
На современных автомобилях барабанный тормозной механизм саморегулируемый. То есть не нужно раз во сколько-то тысяч км или после ремонта лезть, как на ЗИЛ 130, под автомобиль, чтобы измерить зазор между фрикционными накладками и барабаном.
На фото: ЗиЛ-130 ‘1966–74
Однако даже на современных авто стояночный тормоз все же регулировать необходимо. Потому распорная стойка, благодаря которой разводятся колодки при затягивании ручника, имеет свойство удлиняться или укорачиваться за счет вращения гайки (ее тоже хорошо видно на фото). Еще одним из положительных аспектов барабанных тормозов является площадь рабочей поверхности фрикционных накладок – она в любом случае больше по сравнению с дисковыми тормозами.
Но из-за особенностей условий работы (см. выше) износ накладок неравномерен, а значит, и усилие также будет изменяться с износом. В свою очередь никто не мешает увеличить рабочую площадь накладок за счет увеличения не только диаметра барабана, но и его ширины, а это бесспорный плюс. Этим с умением пользуются конструкторы грузовиков, для которых важней затормозить 20 тонн в пределах приличия, нежели тонкая связь между ногой водителя и ускорением замедления автомобиля.
Цена работы на сто
Задние тормозные колодки Renault Duster
Конструктивные особенности барабанов у полноприводных и переднеприводных Рено Дастер определяют различия задних накладок для разных модификаций автомобилей. Размер барабана составляет 228 на 40 мм, минимально допустимая толщина задних колодок Дастер (накладки с основанием) составляет 3,5 мм, а нормальная толщина – 4,9 мм.
Оригинал: Duster – 7701210109
Артикул оригинальных колодок для Duster – 7701210109 (2х4) и 440607493R (4х4), выпускаются они под брендом Ferodo. Но для замены изношенных деталей можно использовать и аналоги. Перечислим их для двух вариантов: 2х4 – 4х4.
Бренд // Артикул // Цена (руб.):
- REMSA 3.7 // 423700 – 415200 //813 – 810.
- LPR 3.4 // 9890 – 1131 // 1 208 – 1 773.
- MEYLE 4.2 // 16145330016 – 16145330012 // 1 206 – 1 250.
- TRW 3.5 // GS-8780 – GS-8455 // 1 250 – 1 250.
- NIBK 3.6 // FN-43551 – ABS-8455 // 1 400 – 1 200.
- BREMBO 3.5 // S-68546 – S-68525 // 1 641 – 1 300.
- ATE 3.9 // 3013704962 – 986487774 // 2 650 – 2 063.
- GIRLING 4.1 // 5187809 – 5184554 // 1 827 – 2 123.
- HELLA_PAGID 3.5 // 8-DB-355000301 – 986487774 // 2 235 – 2 100.
BREMBO 3.5 // S-68546
Неисправности задних колодок
Есть несколько признаков, по появлению которых можно понять, что нужно менять эти запчасти. Неисправности элементов системы выражаются:
- в уменьшении объёма жидкости без видимых на то причин;
- заметном снижении эффективности торможения;
- наличии настораживающих звуков.
Срок службы не регламентирован, поэтому появление неисправности не должно быть неожиданным. Долговечность деталей, эффективность работы и их исправность зависит исключительно от манеры езды водителя, интенсивности эксплуатации транспортного средства.
При появлении малейших признаков неисправности и их игнорировании водитель в скором будущем может столкнуться с длительным дорогим ремонтом или просто не справится с управлением во время очередной поездки.
Признаки необходимости замены тормозных колодок
Основные признаки износа фрикционных накладок:
- сокращение объема рабочей жидкости в компенсационном бачке при отсутствии течей;
- снижение эффективности работы механизмов при резком воздействии на педаль;
- наличие посторонних звуков при использовании тормозов.
Производитель не регламентирует срок службы тормозных накладок, поскольку скорость износа материала зависит от условий эксплуатации и стиля управления. На части машин установлена система ESP, стабилизирующая траекторию подтормаживанием колес. Работа электроники дополнительно нагружает механизмы и ускоряет износ колодок. Изготовитель машины рекомендует установить новые детали при остаточной толщине фрикционного слоя в 2 мм. Срок службы деталей, по отзывам владельцев, составляет от 40 до 80 тыс. км.
Снятие и установка привода переднего колеса Renault Duster
Работу выполняем для замены наружного или внутреннего шарниров привода или их защитных чехлов, замены сальника привода, а также при снятии коробки передач.
Для выполнения работы потребуются смотровая канава или эстакада (это удобнее, но можно выполнить работу и на ровной горизонтальной площадке), новая гайка ступицы (обычно поставляется в комплекте с наружным ШРУСом или в составе его ремонтного комплекта). Гайку ступицы переднего колеса отворачиваем с помощником.
1. Подготавливаем автомобиль к техническому обслуживанию и ремонту и устанавливаем его на смотровую канаву или эстакаду.
2. Снимаем декоративный колпак колеса. Колесо устанавливаем на место.
3. Помощник нажимает педаль тормоза и удерживает ее нажатой. Торцовым ключом на 30 мм ослабляем затяжку гайки передней ступицы, как это показано при снятии привода заднего колеса.
4. Устанавливаем автомобиль на надежную подставку и снимаем переднее колесо.
Замечание
Если работа выполняется как подготовка к снятию или ремонту коробки передач, то на автомобилях с МКП необходимо слить трансмиссионное масло, а на автомобилях с АКП — рабочую жидкость автоматической коробки передач. Если приводы снимаете для ремонта или замены и при этом не планируется снятие коробки передач, то жидкость/масло можно не сливать. Доста-точно будет расстелить ветошь под коробкой передач.
5. Отсоединяем шаровую опору от рычага передней подвески.
6. Окончательно отворачиваем гайку ступицы переднего колеса, извлекаем шайбу и обрабатываем проникающей смазкой шлицевое соединение наружного шарнира и ступицы.
Замечание
При снятии левого привода поворачиваем рулевое колесо до упора вправо, а при снятии правого привода поворачиваем рулевое колесо до упора влево. Чтобы снять привод правого переднего колеса переднеприводного автомобиля, накидным ключом на 13 мм отворачиваем болт скобы крепления подшипника промежуточной опоры.
Замечание
Чтобы снять привод правого переднего колеса на переднеприводном автомобиле (2WD) отводим скобу вниз, извлекаем подшипник опоры из кронштейна и снимаем привод. На полноприводном автомобиле (4WD) правый привод извлекаем из раздаточной ко-робки так же, как левый привод из коробки передач.
10. Шлицевой отверткой поддеваем и снимаем стопорное кольцо с хвостовика корпуса внутреннего шарнира.
11. Используя накидной ключ подходящего размера в качестве оправки, устанавливаем новое стопорное кольцо в кольцевую проточку хвостовика.
12. Устанавливаем приводы в обратной последовательности. Болт скобы крепления промежуточной опоры привода правого колеса затягиваем моментом 21 Нм. Приводы крепим к ступицам новыми гайками. Гайки затягиваем моментом 280 Нм.
13. Доводим уровень трансмиссионного масла в МКП или рабочей жидкости АКП до нормы. Ветошью удаляем потеки с картера коробки передач.
Руководство по обслуживанию и ремонту Рено Дастер
Видео по теме «Снятие и установка привода переднего колеса» для Renault Duster
Снятие и установка левого привода Рено Логан, Сандеро, Ларгус
Замена сальника раздаточной коробки правого привода Дастер
Сальник правого привода замена. Рено Логан, Сандеро, Лада Ларгус. | Видеолекция#2
Это интересно: Проверка катушки зажигания двигателя 1,4–1,6 (8V) и ее цепей Renault Sandero
Как снять тормозной барабан рено дастер
Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса.
Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.
Тормозные механизмы задних колес переднеприводных и полноприводных автомобилей Renault Duster имеют принципиально одинаковую конструкцию.
Разница в расположении стяжных пружин и разжимного рычага привода стояночного тормоза.
Колодки тормозных механизмов всех автомобилей заменяют одинаковыми приемами, описанными на примере переднеприводного автомобиля.
Однако для облегчения работы на полноприводном автомобиле можно предварительно снять стяжные пружины, так как они расположены на наружных сторонах колодок.
Работу проводим на ровной площадке.
Замену колодок показываем на левом заднем колесе.
Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.
Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.
Для того чтобы снять барабан, колодки нужно свести.
Для этого шлицевой отверткой через резьбовое отверстие в ступице (барабане — на автомобиле 4х2) вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая длину распорной планки.
Для наглядности показываем со снятым барабаном. Храповую гайку на левом и правом колесах вращаем за зубцы снизу вверх.
На автомобиле 4х4
Ключом Torx t-40 откручиваем два винта крепления тормозного барабана к ступице
Снимаем тормозной барабан
Не нажимайте педаль тормоза со снятым барабаном, поршни рабочего цилиндра могут выйти полностью.
Поддеваем отверткой и выводим из зацепления с колодкой крючок верхней стяжной пружины
Также снимаем нижнюю стяжную пружину
Снимаем пружину регулятора зазоров
Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.
Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.
Также снимаем опорную стойку передней колодки
Отводим от тормозного щита заднюю тормозную колодку
Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки
Снимаем колодку и пружину наконечника троса
Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их.
Проверяем техническое состояние деталей и очищаем их.
Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и нанеся на резьбу тонкий слой пластичной смазки.
Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — правая).
Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.
Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок.
Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая).
Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз.
Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем рычаг стояночного тормоза (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал).
При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами.
Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.
Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.
На автомобиле 4х2
Поддеваем отверткой защитный колпак
Снимаем защитный колпак подшипника ступицы
Головкой на 36 откручиваем гайку подшипника ступицы
Снимаем тормозной барабан в сборе с подшипником
Дальнейшие операции по замене колодок одинаковы с операциями на автомобиле 4х4
После установки тормозного барабана гайку подшипника ступицы затягиваем моментом 175 Нм
Нужно устанавливать новую гайку, но если ее нет, то можно использовать старую гайку.
Раздвигаем губки тисков на 10-15 мм, кладем на них ступичную гайку под углом так, чтобы она одновременно упиралась и гранью и основанием.
Осторожно наносим удары по наружной фаске гайки молотком, сминая ее
VESKO-TRANS.RU
Снятие и замена тормозного барабана для Renault Duster по ремесленным критериям
Торможение в момент движения автомобиля достигается путем толкания тормозных колодок к вращающемуся барабану.
Видео тест барабанного тормоза на Renault Duster.
Неисправности, которые могут потребовать устранения неполадок тормозной барабан
Конечно, есть несколько обстоятельств, при которых необходимо снять тормозные барабаны:
- Неспособность заменить
- Замена при износе рабочей плоскости
- Замена тормозной колодки
- Замена рабочих цилиндров
- Мониторинг состояния тормозных устройств
Сломан тормозной барабан, нужна срочная замена
Теперь стоит рассмотреть процедуру снятия тормозных барабанов для конкретной модели Renault.
Снимите тормозной барабан: процедура и инструмент
Работы ведутся на транспортном средстве в конечности. Для этого используется домкрат (или подъемник). Вы также можете использовать гнездо для установки машины на опорах.
Проверка правильности регулировки
Ручной тормоз должен препятствовать перемещению автомобиля на дороге с уклоном не менее 25%. Для этого кроссовер Дастер устанавливают на специальной эстакаде и включают ручник. При этом транспортное средство не должно скатываться с горки независимо от его расположения (носом либо тыльной частью).
Такие испытания проводить нельзя, т. к. в торможении участвует по 1 колодке в задних колесах. Это может привести к чрезмерному нагреванию накладки и прикипанию к тормозному барабану. Ручник следует включать только при полностью остановленном автомобиле.
При нахождении рукоятки в нижнем положении колеса должны свободно вращаться, а тормозной диск оставаться холодным. Если наблюдается повышение температуры во время движения, то тросик необходимо ослабить.
Причина выхода стоек из строя
Рено Дастер является внедорожником класса SUV. Поэтому условия его эксплуатации подразумевают повышенную нагрузку на подвеску, и в скором времени потребуется замена заднего амортизатора Рено Дастер. Существует несколько основных причин, приводящих к поломке:
- Повреждение клапана удерживания. Появляется из-за увеличенной выработки краев тарелки. Такой проблемой чаще всего страдают любители бездорожья.
- Деформация верхнего штока и крепежа на поворотном кулаке.
- Коррозия. Сопровождается стуком и скрипом при движении.
- Заводской брак.
- Последствия наезда на яму или выбоину, в результате чего может потечь стойка.
- ДТП
Запчасти, ТО
Выбираем колодки правильно
Старые задние тормозные колодки
Для разных версий привода на Дастере, требуются абсолютно разные запчасти. Так, колодки — оригинал на Дастер со всеми ведущими колесами имеет номер 440607493 R, а для версии с передним приводом: 7701210109. В каждом случае стоимость таких наборов будет колебаться в пределах 3000 рублей.
Также, при замене колодок, менять следует и стягивающие пружины, входящих в состав задних тормозов. Всё дело в том, что из-за регулярного воздействия влаги, эти элементы конструкции часто подвергаются сильной коррозии, от этого их срок службы редко составляет больше чем срок эксплуатации самих колодок. Каталожный код такого ремкомплекта – 7701205518.
