Как проверить уровень масла в Акпп, двигателе вариаторе механической коробке

Проверяем уровень масла в АКПП на Хёндай Солярис

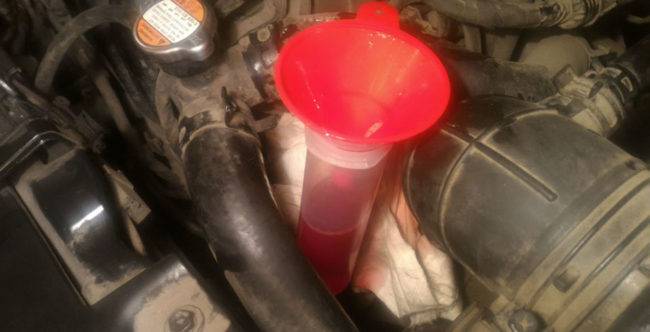

Заливка нового масла через щуп.

При обслуживании любой из коробок передач, автоматической или механической, очень пригодится заправочный шприц, поскольку долить или заменить масло с помощью простой воронки получится едва ли. Разве что придётся конструировать удлинитель на горлышко воронки из шланга.

Алгоритм

Проверка проводится в таком порядке:

Прогреваем двигатель до рабочей температуры, двигатель должен быть прогрет до 70–80 градусов, а проверка проводится не позже, чем через 10–15 минут после остановки двигателя.
Устанавливаем автомобиль на ровную площадку и при запущенном моторе ставим селектор АКПП в положение N или Р.
Тщательно протираем ветошью зону возле щупа. Это необходимо для того, чтобы в коробку не попал мусор.

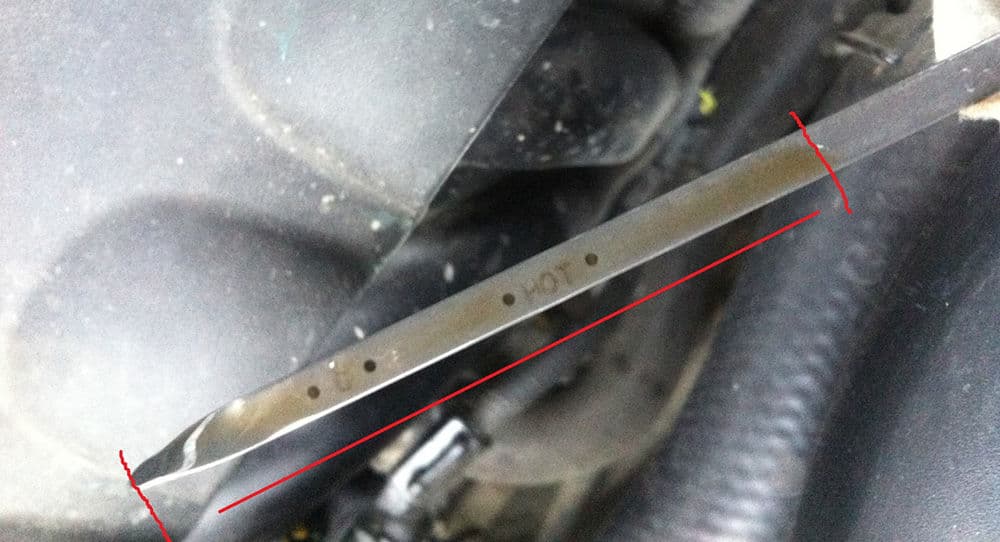

Глушим двигатель и когда масло стечёт в поддон АКПП, вынимаем щуп из картера коробки.

Диагностируем состояние масла. Для этого берём белую салфетку и промакиваем щуп. Масло должно быть прозрачным, в том случае, если оно потемнело, имеет запах гари, если на салфетке остаются мелкие твёрдые частицы, масло желательно заменить. Если есть мелкие коричневые фракции, взвесь, это будет говорить о повышенном износе фрикционов.

Доливаем, если надо.

Чистой ветошью протираем щуп и снова устанавливаем его на место, в трубку до конца. Теперь контролируем уровень масла. Нормальный уровень — масляная плёнка находится между двумя меткам НОТ. При низком уровне масла необходимо его долить

Важно не только соблюдать оптимальный уровень, но и не превышать его, поскольку возникает риск ускоренного износа сальников и механизмов АКПП.

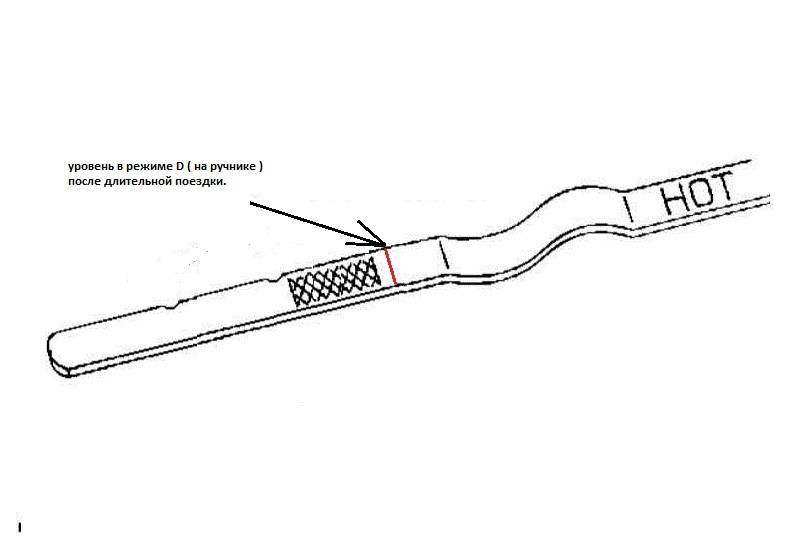

Если проверка уровня проводится на холодном моторе, то уровень масла должен быть между двумя «холодными» метками С. Принцип такой же — если уровень ниже нормы, доливаем, не превышая допустимый.

Масло в АКПП стандарта ATF SP-III.

Применяемое масло в АКПП Соляриса — стандарта ATF SP-III любого производителя.

Быстрый способ: долив масла

Алгоритм действий при частичной замене масла в АКПП на Renault Duster следующий:

1. Запустить силовой агрегат и прогреть жидкость в гидромеханической коробке до +50…80 °С. Для ускорения процедуры необходимо проехать 10-15 км. Рекомендуется производить доливку в сухом помещении или на улице при температуре воздуха около +20 °С.
2. Остановить машину на ровной площадке или подъемнике, а затем затянуть рычаг стояночного тормоза или подложить под колеса противооткатные упоры.
3. Нажать ногой на педаль тормоза, а затем последовательно перевести селектор трансмиссии через все положения. Необходимо удерживать рычаг в каждой позиции до 5 секунд, что позволяет жидкости распределиться по каналам гидравлической системы.
4. Перевести селектор в положение стоянки, отпустить педаль и заглушить двигатель.
5. Установить под картер трансмиссии емкость для сбора жидкости. Если на машине установлены дополнительные защитные экраны, закрывающие картер АКПП, то элементы демонтируются.
6. Отвернуть пробку, расположенную на нижней части корпуса коробки. Поскольку трансмиссия прогрета, часть смазки вытечет через перепускную трубку, расположенную под пробкой.
7. Выкрутить трубку и слить остатки трансмиссионной жидкости в емкость (рекомендуется подождать 15-20 минут). Если слитое масло имеет черный цвет, в растворе присутствуют загрязнения или ощущается запах гари, то необходимо провести полную замену смазки с диагностикой фрикционов.
8. Ввернуть контрольную трубку (момент 9 Н*м), а затем залить через верхнее отверстие (закрытое пробкой) порцию свежего вещества Elf Renaultmatic D3 Syn. Для доступа к заливной горловине потребуется снять трос с качалки переключения режимов работы. Для заправки необходимо 3-3,5 л жидкости, которую подают через воронку с удлинительным шлангом. Рекомендуется использовать сетку размером 15/100, не пропускающую мелкий мусор в полость коробки передач.
9. После появления течи масла из нижнего отверстия необходимо завернуть пробки и запустить мотор на 10-15 минут (при нейтральном положении селектора). Допускается заливать заранее прогретое масло, что снижает время работы мотора до 1-2 минут.
10. Отвернуть нижнюю пробку при работающем двигателе. Из отверстия может вытечь до 100 мл жидкости.
11. Остановить мотор, завернуть заглушку и через верхнее отверстие долить 500 мл масла.
12. Охладить естественным путем картер до +50 °С, а затем завести мотор и довести температуру до +60 °С.
13. Отвернуть нижнюю пробку (мотор продолжает работать) и проверить объем слитой жидкости. Если вытекло менее 100 мл масла, то процедура доливки повторяется. Замена считается законченной, когда из отверстия вытечет более 100 мл жидкости.
14. Завернуть нижнюю заглушку с моментом 35 Н*м, установив новое медное кольцо. Завернуть верхнюю пробку (усилие 35 Н*м) и установить на место тросы переключения режимов работы трансмиссии.
15. Протереть картер коробки от потеков масла и проверить работоспособность агрегата.

Методика частичной замены жидкости позволяет заменить не более 50% находящегося в АКПП масла. Рабочее вещество находится в каналах гидравлического блока и не стекает при остановке мотора. Для полноценного замещения вещества на Рено Дастер можно выполнить 2- или 3-кратную заливку свежего масла.

Завышенный или заниженный уровень. Что может произойти?

Проверка уровня масла в АКПП может показать две характерные проблемы — увеличение объема смазки выше нормы или, наоборот, ее дефицит.

В каждом из случаев возможны последствия, связанные с неисправностью транспортного средства.

Снижение уровня ATF чревато следующими проблемами:

• ухудшение смазывающих свойств;
• отклонение температуры от оптимального параметра;
• захватывание воздуха насосом и падение давления в системе;
• «потеря» передачи коробки-автомат;
• нарушение отвода тепла.

Увеличение объема масла выше допустимого уровня также имеет ряд факторов:

• вспенивание рабочей жидкости с последствиями, которые указаны выше;
• выход лишней смазки из сапуна, загрязнение поверхности АКПП.

Замена масла в АКПП Рено

ATF(Automatic Transmission Fluid) – жидкое масло для автоматической трансмиссии, которое из-за высокой текучести обычно называют жидкостью.

Частичная замена масла в АКПП	900р
Полная аппаратная замена масла в АКПП	3000р

Со временем оно собирает продукты выработки. Производитель масла для автоматических коробок Рено – компания ELF, пишет на своём официальном сайте, что менять масло в АКПП необходимо через каждые 25 000 – 50 000 км (или каждые 2 года). На самих канистрах с ATF указан срок годности 5 лет.

Регламенттехнического обслуживания автомобилей Рено в России не содержит замены жидкости в АКПП.

Однако в 30% случаев причиной поломки автоматических коробок Renault DP0 и DP2 является выход из строя гидроблока АКПП.

Дело в том, что при несвоевременной замене масла в автоматической коробке Рено, трансмиссионная жидкость меняет свои свойства – окисляется и теряет вязкость, а также накапливает металлическую пудру и стружку от трущихся деталей. Это приводит к засорению и закоксовыванию масляных каналов гидроблока АКПП.

Корпорация Renault-Nissan в России для автомобилей Ниссан внесла в регламент замену масла в АКПП каждые 60 000 км или 4 года эксплуатации. Убедительно рекомендуем владельцам марки Рено придерживаться такого же регламента и производить замену масла в коробке автомат каждые 50 000 – 70 000 км пробега.

Существует два вида обслуживания автоматических коробок передач Рено – частичная и полная замена масла в АКПП. В техцентре Рено-Ремонт:

• частичная замена масла в АКПП Рено – цена 900 рублей
• полная аппаратная замена масла в АКПП Рено – цена 3000 рублей

Частичная замена масла в АКПП Рено подразумевает естественный слив жидкости через сливную пробку поддона картера. Обычно таким образом способно вытечь около 40% отработанного масла.

Сверху заливается чистая трансмиссионная жидкость, далее она смешивается в коробке с грязной. Частичную замену масла в автоматической коробке передач Рено необходимо повторять 3-5 раз, через каждые 150 – 200 километров пробега.

До тех пор, пока не будет сливаться чистая жидкость. Таким образом, в коробке удаётся заменить около 75% масла. Этот вид замены не регламентируется автопроизводителей Renault, поскольку не позволяет полностью заменить жидкость в автоматической коробке.

Частичную замену жидкости в АКПП Рено рекомендуем производить при пробеге автомобиля без полной аппаратной замены ATF более 100 000 км. В техцентре Рено-Ремонт стоимость частичной замены масла в АКПП Рено – 900 руб.

Полная замена масла в АКПП Рено может быть только аппаратная. Автослесарь-агрегатчик подключает установку, выбирает из базы данных компьютера модель авто, далее автоматически определяется объём жидкости для замены.

Замена происходит методом замещения. Вытесняется грязное масло и замещается таким же количеством чистого, при этом жидкости не смешиваются. Агрегатчик видит на индикаторе цвет ATF которое заливается и которое сливается. Когда цвет сравнивается, аппарат выключается.

Чтобы во время полной замены ATF вымытая грязь не попала в гидроблок, перед тем как производить замену, необходимо промыть АКПП. Мы делаем это с помощью профессионального промывочного средства от известного немецкого производителя масел Liqui Moly.

Оно удаляет образовавшиеся отложения на деталях и в гидравлической системе, а также позволяет вывести нерастворяемые загрязнения из коробки. Полная замена жидкости в АКПП Рено является более экономичной – используется меньший объём масла и достигается максимальный эффект за один раз.

В техцентре Рено-Ремонт стоимость автоматической полной замены масла в АКПП Рено – 3000 рублей

Существует несколько видов ATF для разных АКПП. На некоторых моделях Рено вместе с заменой жидкости требуется смена фильтра, а также замена прокладки поддона АКПП. Все эти расходные материалы поддерживаются на складе Рено-Ремонт.

Звоните, наши эксперты проконсультируют Вас и подберут удобное время для посещения сервиса!

Как проверить уровень масла в вариаторе

Чтобы проверить масло в вариаторе, используется щуп, который чаще всего есть на коробке передач. Он представляет собой металлический стержень, на котором расположены метки в виде круглых прорезей. Также вместо рисок могут стоять буквенные обозначения. С их помощью можно определить наименьший и наибольший уровень масла и понять, соответствует ли он допустимому для данной коробки.

Чтобы было возможно проверить рабочую жидкость, щупы практически на всех машинах, к примеру «Мицубиси» либо «Хонда», идут с надписями «Hot» и «Cold». Обычно они размещены около круглых прорезей. Если вы решили проверить масло в вариаторе на горячем моторе, то уровень смазки будет находиться на отметке «Hot». Собираетесь проверить рабочую жидкость на холодном ДВС, тогда смазка будет доходить до надписи «Cold».

Как правильно проверить масло в вариаторе? В зависимости от марки и модели авто данная процедура будет иметь некоторые отличия, разбираемся в нюансах далее.

Метки сверху нужны для того, чтобы проверить уровень смазки на прогретом моторе, снизу — на остывшем ДВС.

Сравнение цен актуально на 29.05.2023

Получите скидку на летние шины до 15% от средней рыночной цены 2023 года!

Мы сравнили цены в ряде магазинов шин и дисков и предлагаем вам лучшую цену

Выбирайте свой комплект шин и экономьте уже сегодня!

Перейти к акциям

Но если щуп отсутствует, как тогда проверить масло в вариаторе? Для этого придется открутить кнопку уровня жидкости

Обратите внимание! Не перепутайте ее со 2-ой пробкой, которую используют, чтобы залить смазку. Чтобы со 100%-ной точностью интерпретировать полученные данные, следует воспользоваться специальной табличкой.

Итак, если у вашего автомобиля нет щупа, придерживайтесь следующего алгоритма действий, чтобы проверить масло в вариаторе

Обратите внимание на то, что таким способом выполняется проверка на любой модели авто без щупа:

• Припарковываем автомобиль на ровном асфальте, чтобы не было уклона, затем запускаем двигатель.
• Теперь вариатор должен пройтись по всем режимам работы. При этом на каждом режиме (в положении «R», «N» и «D») следует выдержать селектор в течение 5 сек. Благодаря этому смазка пройдет по всем каналам КПП. Затем селектор ставим в положение «N», нажимаем на педаль тормоза.
• Затем необходимо, чтобы вентилятор сработал как минимум 2 раза. Как только температура КПП дойдет до рабочей, можно проверить масло в вариаторе. При этом его температура должна быть 35–45°
• Емкость, в которую будете сливать смазку, располагаем под машиной. Откручиваем пробку КПП, мотор при этом должен быть прогрет. Ждем, пока смазка полностью стечет.
• Как только заметите, что смазка больше не течет, а капает, значит, жидкость слилась полностью.
• Устанавливаем обратно пробку. Измеряем объем слитой рабочей жидкости, в норме он составит 3,2–4 л. В случае, если вы слили более 4,5 л, это указывает на то, что объем масла был больше нормы.

Проверить масло в вариаторе будет легче при помощи щупа. Диагностика выполняется на горячем двигателе. При этом температура КПП составит 74°.

• Открываем капот, находим щуп.
• Достаем его и вытираем сухой чистой тканью.
• Устанавливаем щуп обратно, ждем 2-3 секунды и снова достаем. Чтобы проверить уровень смазки, смотрим, до какого уровня окрасился кончик щупа.

Внимательно изучите кончик щупа, на нем вы увидите риски. Отметки будут на рельефной области в виде сетки. Благодаря им можно проверить уровень смазки в вариаторе.

Граница между чистой областью и маслянистой в идеале должна быть размещена между отметками «А» и «В».

Когда смазка темная, вы сможете легко проверить уровень масла в вариаторе: просто посмотрите, до какой отметки окрасился щуп. Если же масло прозрачное, действовать придется по-другому

Берем тряпочку и проводим ей по щупу, обращаем внимание на тот момент, когда на ткани появится масляное пятно. Это и будет искомый уровень.

Как только вы закончите проверять уровень рабочей жидкости, двигатель можно заглушить и переключить селектор на «P».

Существует еще один способ, с помощью которого можно проверить масло в вариаторе. В этом случае мотор должен быть остывшим. Достаньте щуп и посмотрите на уровень смазки, в идеале он должен быть ниже средней отметки, но выше нижней. Но данный способ применяют достаточно редко. Дело в том, что измерения в этом случае будут неточными.

Коробка без щупа

Контролировать количество жидкости при помощи щупа достаточно просто. С этой процедурой справится каждый автовладелец. Но как проверить масло в АКПП, если заводской щуп отсутствует?

Если коробка-автомат не имеет щупа, зачастую это означает, что в течение всего срока службы машины менять трансмиссионную жидкость не нужно. Либо автопроизводитель таким образом ограничивает самостоятельное обслуживание системы трансмиссии, перекладывая данную функцию на сервисные центры, имеющие соответствующие сертификаты.

У автоматических коробок без щупа есть 2 проема – маслоналивной и маслосливной. Избыточного количества масла в АКПП такого типа быть не может, так как она оснащена трубкой, через которую излишки уходят в поддон в процессе эксплуатации транспортного средства. Но проконтролировать снижение уровня эмульсии не так просто. Если вы сомневаетесь, что сможете сами сделать это корректно, обратитесь к специалистам.

Разберем более детально, как проверить масло в коробке АКПП:

1. Прокатитесь несколько километров на автомобиле, чтобы довести коробку передач до температуры эксплуатации.
2. Поставьте машину на яму, чтобы можно было обследовать её днище. Оставьте мотор в рабочем состоянии и переключитесь на режим «Парковка».
3. На днище автомобиля рядом с местоположением двигателя найдите сливное отверстие и открутите его пробку. Если эмульсии достаточно, она слегка вытечет из проема. Если нет даже пары капель, значит, его уровень недопустимо низкий.
4. Если трансмиссионной жидкости слишком мало, долейте ее через маслоналивное отверстие в работающем двигателе. Когда масло начнет вытекать из проема для слива, это будет сигналом к тому, что вы налили его достаточно.

Определяя уровень эмульсии, обратите внимание на то, как она выглядит. Если в ней встречаются частицы шлака или примесей, то масло пора заменить

Каждому водителю стоит знать, как проверить масло в АКПП своими руками. Если вы освоите данный навык, вам не придется регулярно ездить в автосервис для такой процедуры. Это здорово поможет сэкономить дополнительные средства.

Что будет, если масла много или недостаточно?

У каждой конфигурации АКПП есть свои плюсы и минусы. Это объясняет, почему изменение количества трансмиссионной жидкости оказывает влияние на узел.

Особенности и способы полной замены масла в АКПП аппаратом

1. Важные нюансы

Многие предпочитают менять смазку в коробке на специальном аппарате. Какие особенности у этой процедуры, которую можно выполнить на любом авто?

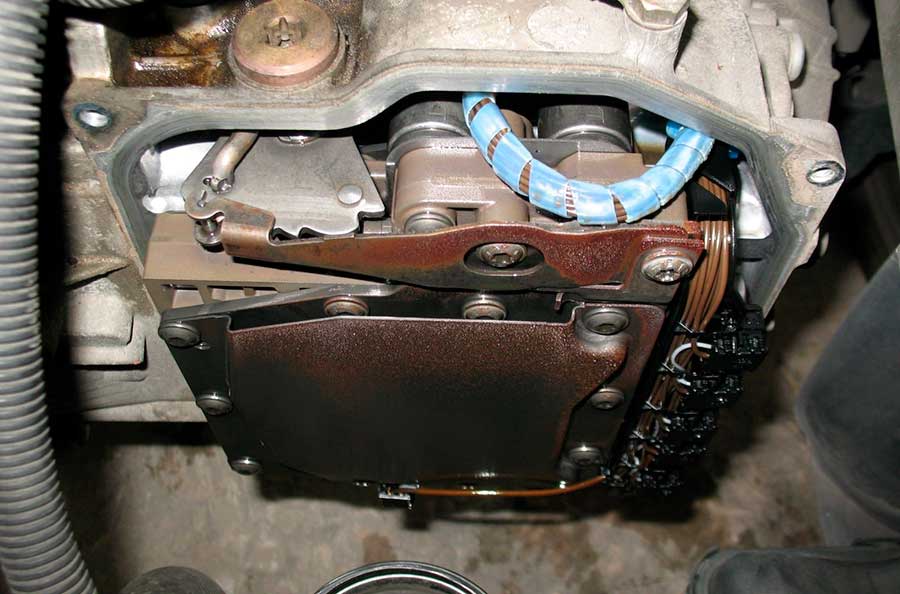

Прежде всего, отметим, что смазочный материал в АКПП находится в поддоне и в гидросистеме. При этом масло расположено в разных плоскостях, а также в гидротрансформаторе, объем которого достаточно большой. Когда аппарат подключают к коробке, она начинает выкачивать из себя загрязненную смазку, которая сливается в специальный резервуар в аппарате. Параллельно с этим происходит закачивание нового масла в АКПП.

Важно осознавать, что в коробке-автомате при проведении такой процедуры новое масло не замещает старое: при попадании в гидросистему они смешиваются. Одновременно с этим старая трансмиссионная жидкость непрерывно сливается, а новая поступает.

Таким образом происходит следующее:

Таким образом происходит следующее:

• удаляется загрязненное масло;
• затем сливается старое, смешанное с новым;
• на последнем этапе удаляется новая смазка с остатками старой.

Вы сможете увидеть это самостоятельно, поскольку у аппарата есть прозрачное окошко либо трубки, через которые видно, какого цвета сливается жидкость.

Если знать эти особенности, станет ясно, что отсутствует четкая граница, когда будет удалено старое масло полностью. Поэтому, если объем вашей АКПП – 7-8 л, потребуется 10-12 л, чтобы выполнить полную замену масла с помощью аппарата.

Принцип действий следующий: чем больше вы зальете новой смазки, тем чище будет масло в коробке.

Точно сказать, сколько потребуется трансмиссионной жидкости, не получится. Можно ориентироваться только на усредненное значение. Однако объем масла, который заливают в коробку-автомат вашей модели авто, может отличаться в зависимости от выбранного автосервиса.

Сколько стоит полная замена масла в АКПП? Цена зависит от того, сколько смазки вы купите. Понятно, что будет лучше, если приобрести не 12, а 15 л, поскольку через систему в этом случае пройдет больше новой трансмиссионной жидкости. Это значит, что шлам и труха вымоются из каналов. Чем дольше выполняется промывка, тем чище будет залитое масло.

Таким образом, если купить 12 л для замены, это количество смазки механик зальет в аппарат. Как только масло закончится, процедура замены завершится, а значит, в коробке-автомате останется лишь 7-8 л.

Если же вы приобретете 15 л, промывка будет происходить дольше, а залитое масло в коробке будет чистым.

2. Существует несколько способов полной замены масла в АКПП на аппарате.

Стандартный алгоритм:

• удаляем загрязненную смазку;
• снимаем поддон;
• устанавливаем новый фильтр;
• прикручиваем поддон обратно;
• заливаем масло до минимального уровня, подсоединяем аппарат;
• происходит смешивание старого и нового масла, загрязненная смазка вымывается.

Максимально эффективный алгоритм действий:

• заливаем специальный промывочный состав для коробок-автоматов;
• АКПП работает на промывке;
• удаляем загрязненную смазку;
• подсоединяем аппарат;
• выполняем замену, после которой в поддоне будет полностью новая смазка, однако фильтр старый, в нем скопились все загрязнения после промывки (в вышеописанном случае через фильтр проходит старое масло во время промывки);
• удаляем масло из поддона, его можно сохранить, поскольку оно уже чистое;
• убираем поддон, устанавливаем новый фильтр, прикручиваем поддон обратно;
• добавляем оставшиеся 4 л смазки в поддон.

С помощью такого метода получится полностью промыть коробку, залить чистое масло и установить новый фильтр. Конечно, в этом случае потребуется около 15-16 л смазки, покупать которые придется каждые 60 000 километров пробега. Однако так вам удастся сохранить АКПП в идеальном состоянии.

Когда замена будет завершена, следует выставить уровень масла. Его нужно проверять, когда коробка прогрета, а смазка горячая. Непосредственно после замены трансмиссионная жидкость будет слишком низкой температуры.

3

Обратите внимание. Если вы решили сделать полную замену масла в АКПП через аппарат на СТО, механики должны выполнить 2 важных действия:. Если вы решили сделать полную замену масла в АКПП через аппарат на СТО, механики должны выполнить 2 важных действия:

Если вы решили сделать полную замену масла в АКПП через аппарат на СТО, механики должны выполнить 2 важных действия:

• отрегулировать давление подающегося нового масла из аппарата в «автомат», оно должно равняться рабочему давлению в коробке;
• при проведении промывки автомеханик должен на работающем моторе подвигать рычаг в разные положения, это необходимо, чтобы прогнать каналы не только в режиме N, но и на D и R.

Высокий уровень ATF

При замене на СТО работники также могут залить слишком много. Причина проста: сливается горячая жидкость, заливается холодная, а горячая ATF имеет куда больший объем. Значит холодная впоследствии расширится еще больше.

Симптомы

Определить, что уровень масла выше нормы, можно по следующим признакам.

• Коробка начинает тупить, пинаться, передачи могут не включаться.
• Подтеки ATF в районе сапуна, щупа, сальников. Не случайно она имеет красный цвет, что отличает ее от всех других технологических жидкостей.
• Пена на щупе. При чем не просто наличие пузырьков, а устойчивая вспененная жидкость.

Последствия

Диски фрикционов начинают пробуксовывать относительно друг друга, а это приводит к их сгоранию и повышенному износу.

Последствия перелива практически такие же как при недоливе. Жидкость начинает доставать до вращающихся частей коробки и вспениваться, образуя эмульсию. Только кроме сжимаемости и плохой теплопередачи, вы вдобавок получаете серьезное увеличение объема ATF, излишки которой будут выбрасываться через сапун системы вентиляции АКПП.
