Снятие маховика двигателя Рено Логан Сандеро (Renault Sandero Logan)

Замена сцепления на рено

О том, что пора выполнить замену сцепления Логана, неопытные автовладельцы часто задумываются слишком поздно. Они не замечают с крытых, а порой и явных признаков неисправности узла. А ведь на машинах, оборудованных механической КПП, сцепление выполняет очень важные функции.

Сцепление на автомобилях Рено имеет особенности, о которых важно знать:

• корзина прочно соединена с маховиком, имеет штампованный кожух;
• ведомый диск зажат в пружинах корзины;
• подшипник, отвечающий за выключение муфты, не требует смазки в течение всего срока эксплуатации.

Обе модификации Рено Логана — версии 1,4 и 1,6 л — оснащают схожими по конструкции сцеплениями, но различия между ними всё-таки есть. Это размеры ведомого диска и корзины: 180 мм на 1,4-литровом агрегате, 200 мм — на 1,6-литровом. Из-за этого неодинаков и ход вилки выключения муфты. На моторе 1,4 л он составляет 28 мм, а на «движке» 1,6 л — 30 мм и больше.

Автосервис Ренок предлагает услугу «Замена сцепления» для автомобилей на платформе Renault-Nissan.

8 клапанов мотор K7M

Renault
5400 ₽

16 клапанов мотор K4M

Renault
6300 ₽

Средний ресурс диска сцепления у автомобиля Renault Logan составляет 150 тыс.–200 тыс. км, после чего требуется замена изношенных деталей.

Неисправность корзины сцепления, как правило, связана с деформацией лепестков. Со временем они теряют свои пружинящие свойства. Это приводит к тому, что сцепление выключается не до конца, вследствие чего переключать передачи становится довольно тяжело. Износ корзины влечёт за собой повреждения выжимного подшипника и диска сцепления.

Здравствуйте. Покажем замену сцепления на автомобиле Рено Логан. Аналогично меняется на Сандеро, Ларгус.

Процедуру замены сцепления нужно делать на яме или подъемнике.

Обе модификации Рено Логана — версии 1,4 и 1,6 л — оснащают схожими по конструкции сцеплениями, но различия между ними всё-таки есть. Это размеры ведомого диска и корзины: 180 мм на 1,4-литровом агрегате, 200 мм — на 1,6-литровом. Из-за этого неодинаков и ход вилки выключения муфты. На моторе 1,4 л он составляет 28 мм, а на «движке» 1,6 л — 30 мм и больше.

Операции по снятию и дефектовке деталей сцепления лада ларгус

Где расположен подшипник выжимной Рено Логан 1.4 и какие бывают признаки поломки

Как выполнить регулировку троса?

Неисправности сцепления и способы ремонта

 Как определить  что сцепление буксует?

Пробуксовка сцепления проявляет себя следующим образом: если при движении резко нажать на “газ”, то обороты двигателя сперва возрастут, потом несколько снизятся и только потом автомобиль начинает разгон. (причиной может быть не только износ накладок, но и попадание масла)

Сцеплениепробуксовывает

• Фрикционные диски сцепленияизношены или деформированы. Выполните капитальный ремонт сцепления.

• Диски сцепления деформированы.

• Пружины сцепления поврежденыили слишком ослаблены. Пружины могут быть старыми или поврежденнымивследствие воздействия высокой температуры (при пробуксовке сцепления).В таком случае пружины необходимо заменить.

• Центральная часть сцепления иликорзина изношены неравномерно. Этоприведет к несоответствующему зацеплению дисков. Замените поврежденные или изношенные компоненты.

Сцеплениене выключаетсяполностью

• Диски сцепления деформированыили повреждены. Это может привести кпробуксовке сцепления, что, в свою очередь, приведет к непроизвольному перемещению автомобиля. Выполните капитальный ремонт сцепления в сборе.

• Неравномерное давление пружинысцепления. Обычно это вызвано повреждением пружины. Проверьте и заменитепружины в сборе.

• Состояние моторного масла неудовлетворительное. Старое, разжиженное масло не будет обеспечивать соответствующую смазку дисков, что приведет кпробуксовке сцепления. Замените моторное масло и фильтр.

• Вязкость моторного масла слишком высокая. Использование моторного масла более высокого класса по вязкости может стать причиной склеиваниядисков. Замените масло в соответствиисо спецификациями.

https://youtube.com/watch?v=0P8VYmVMH2E

• Муфту корзины сцепления заклинило. Недостаток смазки, чрезмерныйизнос или повреждения могут вызватьзаклинивание муфты на валу. Выполните капитальный ремонт сцепления и, возможно, коробки передач, чтобы устранить повреждения.

• Механизм выключения сцеплениянеисправен. Выполните капитальныйремонт цилиндров сцепления.

• Гайки сцепления незакреплены должным образом. Это приводит к отсутствию совмещения корпуса и центральной части сцепления. Необходимо выполнить капитальный ремонт сцепления.

Шум при работесцепления

• Зазор между корзиной сцепления/фрикционным диском сцепленияслишком большой.

• Нажимной диск сцепления и болты крепления не зафиксированы должным образом или повреждены.

Комплектации и цены

Интерьер салона

Снятие коробки передач Рено Логан, Сандеро

Снимаем коробку передач для ее ремонта или замены, а также при демонтаже двигателя. Работу выполняем на смотровой канаве или эстакаде. Операции по демонтажу коробки передач показываем на автомобиле Logan с двигателем 1,4– 1,6 (8V). Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Снимаем приводы колес (см.«Снятие приводов передних колес»). Снимаем подрамник (см.«Снятие подрамника»). Отсоединяем трос от вилки механизма привода выключения сцепления и кронштейна на коробке передач (см.«Замена троса привода выключения сцепления»). Отсоединяем тягу управления коробкой передач от штока механизма переключения передач (см.«Снятие тяги управления коробкой передач»). Снимаем датчики положения коленчатого вала (см.«Снятие датчика положения коленчатого вала») и скорости автомобиля (см.«Снятие датчика скорости»). Снимаем шланг сапуна со штуцера картера коробки передач. Отсоединяем колодку проводов от выключателя света заднего хода (см.«Снятие выключателя света заднего хода»). Вынимаем жгут проводов управляющего датчика концентрации кислорода из держателя на коробке передач (см.«Снятие датчиков концентрации кислорода»).

Снимаем стартер (см.«Снятие и проверка стартера»).

Головкой «на 13» отворачиваем два болта 1 крепления к картеру коробки передач наконечников «массовых» проводов. Разжимаем пластмассовый держатель 2 и вынимаем из него жгут проводов.

Подставляем регулируемые упоры под двигатель и коробку передач.

Отворачиваем четыре болта крепления поддона картера двигателя к картеру сцепления (см.«Замена прокладки поддона картера»).

Ключом «на 16» отворачиваем гайку крепления левой опоры силового агрегата к кронштейну опоры.

Головкой «на 13» отворачиваем гайку крепления коробки передач (к блоку цилиндров), расположенную над шлицевым валом правой полуосевой шестерни дифференциала (для наглядности показано на снятом силовом агрегате).

Головкой «на 13» отворачиваем гайку 1 и два болта 2 крепления коробки передач к блоку цилиндров (для наглядности показано на снятом силовом агрегате). Опускаем силовой агрегат на регулируемых упорах, чтобы вывести шпильку кронштейна левой опоры из подушки опоры.

Отводим коробку передач от двигателя, выводя первичный вал из ступицы ведомого диска сцепления… …и снимаем коробку передач.

При снятии и установке коробки передач нельзя опирать первичный вал коробки передач на лепестки диафрагменной пружины, чтобы не повредить их. Перед установкой коробки передач наносим тонкий слой смазки ШРУС-4 на шлицевой конец первичного вала. Вводим первичный вал коробки передач в шлицы ведомого диска сцепления и, сориентировав коробку передач так, чтобы шпилька блока цилиндров и шпилька картера сцепления вошли в соответствующие отверстия картера и блока, досылаем коробку передач до упора в блок цилиндров двигателя. Дальнейшие операции по сборке проводим в обратной последовательности. Заливаем масло в коробку передач.

Замена сцепления в Рено Логан 1.4, особенности конструкции

Стерлись зубья венца маховика на Renault Logan, что делать?

Для демонтажа необходимо открутить шесть болтов. При этом необходимо зафиксировать деталь специальным приспособлением или простой отверткой от проворачивания.

После того как маховик демонтирован, необходимо провести дефектовку. Проверяют наличие и состояние зубьев венца.

Снятие, замена, установка маховика Renault Logan 2004-2015 Бензин

Если они повреждены или отсутствуют, венец меняют. Маховик на рено логан на поверхности прилегания ведомого диска сцепления или фланца коленчатого вала имеются риски или задиры, то его меняют или ремонтируют на оборудовании, специально предназначенном для выполнения этих работ. Проверяют биение по внешнему ободу, которое должно быть меньше или равно 0,5 мм. Для удаления рисок и задиров применяют шлифовку.

Толщина металла, удаляемая при шлифовке, не должна быть больше 0,3 мм. После чего следует установить маховик, совмещая метки, которые наносили перед снятием.

Нельзя использовать повторно болты, которыми крепилась деталь.

Локальный ремонт сцепления Рено: замена маховика Логан в условиях автосервиса

Обязательно нужно устанавливать только новые. При этом резьбовое соединение необходимо смазывать анаэробным фиксатором резьбы.

Болты необходимо затягивать по схеме крест-накрест с усилием.

Обзор отзывов о сцеплениях японской фирмы Exedy не мог оставить меня равнодушным — японская надежность, мощь качественного металла, достойное «Made in Japan» вместо «Made by … где-то»… Маховик на рено логан держал в своих руках Exedy, маховик на рено логан меня поймет… Тем более, что в общем каталоге Exist на Рено Логан 1,6 первым стоял именно комплект Exedy RNK … Часть 1. Покупка… В принципе, по части первой все описано мною ранее в записи «Прибыл японец Exedy из Великобритании»поэтому, оставив ссылку, перехожу сразу ко второй части… Часть 2.

Установка… Эту часть не смею начать, не поблагодарив того, кто реально взял на себя все бремя начатого мною эксперимента — этот замечательный человек без сомнения доверился моим замыслам в бортовике, приобрел аналогичный комплект и уже на подъемнике маховик на рено логан автосервисе у официалов выявил проблему несоответствия данного комплекта нашим авто… Да, у него Renault Sandero 1,6, но двигатель полностью эдентичен моему — K7MF и соответственно и маховики у маховик на рено логан одинаковые… Радует хоть маховик на рено логан, что он взял комплект Exedy не за ту сумму, на которую решился я… Итак, по порядку… Kuzmichhh завис на подъемнике в автосервисе на целый день из-за того, что на корзине Exedy отсутствуют подходящие отверстия для направляющих маховика.

Биение маховика, измеренное по зубчатому ободу, не должно превышать 0,5 мм. Для удаления глубоких рисок и задиров поверхность прилегания ведомого диска можно прошлифовать, при этом слой снимаемого металла не должен превышать 0,3 мм. Установите маховик в соответствии с нанесенными метками и все снятые узлы в последовательности, обратной снятию.

Резьбу болтов крепления маховика смажьте анаэробным фиксатором резьбы, например Loctite Frenetanch или подобным .

СНЯТИЕ, ДЕФЕКТОВКА И УСТАНОВКА МАХОВИКА ДВИГАТЕЛЯ

Renault Megane 2. СНЯТИЕ, ДЕФЕКТОВКА И УСТАНОВКА МАХОВИКАДВИГАТЕЛЯ

Маховик снимают для его замены при повреждении зубчатого обода, для замены заднего сальника коленчатого вала, служа­щего для пуска двигателя стартером, и для шлифования поверхности под ведомый диск сцепления.

Вам потребуются: ключи «на 11», «на 13», торцовая головка «на 17», отвертка с плоским лезвием.

Операции по снятию и установке маховика для наглядности показаны на снятом дви­гателе.

1. Снимите коробку передач (см. «Снятие и установка механической коробки пере­дач», с. 125).

2. Снимите сцепление (см. «Снятие и установка сцепления», с. 119).

Выверните семь болтов крепления ма­ховика, удерживая отверткой маховик от проворачивания.

4. Снимите фиксирующее кольцо.

6. Проверьте состояние зубьев обода ма­ховика и в случае их повреждения замените маховик.

7. Замените или отремонтируйте махо­вик, если на поверхностях прилегания ве-

домого диска сцепления или фланца ко­ленчатого вала появились риски и задиры.

8. Проверить и отремонтировать маховик можно в мастерской, располагающей спе­циальным оборудованием. Биение махови­ка, измеренное по зубчатому ободу, не дол­жно превышать 0,5 мм. Для удаления глу­боких рисок и задиров поверхность прилегания ведомого диска можно про­шлифовать, но слой снимаемого металла не должен быть больше 0,3 мм.

9. Установите маховик в соответствии с метками на фиксирующем кольце и маховике.

10. Затягивайте болты равномерно крест- накрест.

Болты крепления маховика обязательно за­мените новыми. Повторное их использова­ние не допускается.

Видео по теме “Renault Megane 2. СНЯТИЕ, ДЕФЕКТОВКА И УСТАНОВКА МАХОВИКА ДВИГАТЕЛЯ”

Меган 2. Развалился маховик двигателя.

Рено лагуна-2, замена маховика.

Замена маховика часть 3 К9К 1.5Dci Рено Лагуна 3

Про 2-массовый маховик немного

В наше время практически 80 процентов всех новых автомашин оснащены 2-массовым видом маховика. Узел данный эксплуатируется большей частью в автомобилях с дизельными установками, однако – не редки они и в бензиновых агрегатах.

2-массовый маховик может обозначаться, как DMF. Инсталлируется в тандеме с КПП, одинарным или двойным сцеплением. Не редкость он и в вариаторных системах.

Полезно будет знать, что DMF начали использовать еще с середины 80-х гг. прошлого столетия, однако популярными они стали 10 годами позже. Однако в первое время 2-массовые балансиры практически не выходили из строя.

Впоследствии ситуация изменилась. 2-массовые маховики стали выходить из строя все чаще и чаще. Конструкторам удалось выявить определенную причину этой проблемы. Оказывается, двигатели старых машин имели невысокую мощность, что и становилось причиной долголетия DMF.

С течением времени моторы становились намного производительнее, по всему миру ужесточили допустимые нормы выбросов ЭКО.

Современные 2-массовые маховики выдерживают в таких условиях от силы 150-200 тыс. км пробега. Любая замена механизма трансмиссии вынуждает ремонтника провести работу и с DMF. Это дополнительные финансовые затраты.

При замене сцепления выявляется, что маховик так прохудился, что никакой объективной возможности продержаться такое же время, как новый механизм, нет. В тандеме они работать не могут, вот и приходиться владельцу решаться на установку нового 2-массового маховика.

В денежном эквиваленте замена DMF обходится россиянину в 20-50 тыс. рублей. Окончательная стоимость зависит от конкретной модели авто. Такие денежные затраты происходят в отместку за уют и агрессивную манеру вождения, ведь во многих случаях именно водитель бывает причастен к досрочной сработке элемента.

Замена сцепления в Рено Логан 1.4, особенности конструкции

Сцепление важнейший элемент любого автомобиля с механической коробкой передач. Очень часто автолюбители пропускают момент, когда этот элемент трансмиссии уже требует ремонта. Итак, когда необходима замена сцепления и как не упустить то время, пока еще можно обойтись малыми силами и средствами. Обо всем по порядку.

Сцепление Рено Логан

Распознаем неисправность

Существует несколько показателей, по которым можно точно определить, что замена или ремонт сцепления необходимы:

• Шум или механический треск при включении или замене передачи.
• Рывки при движении или попытке тронуться с места.
• Пробуксовка сцепления.
• Характерный запах в салоне (напоминает запах сгоревшей сковороду или кастрюли на кухне).

Если вы заметили, что-то подобное, замена сцепления необходима. Лучше всего обратиться в автосервис, специалисты которого помогут устранить неполадку. Однако при наличии определенных навыков можно и самостоятельно заменить сцепление в рено Логан.

Самостоятельная замена сцепления

Прежде чем приступить к работе следует знать некоторые конструктивные особенности.

На все без исключения рено Логан устанавливается сухое однодисковое сцепление с центральной диафрагменной пружиной.

Если это вам о чем-то говорит, и вы знаете устройство механизма и уверены в своих силах — пора приступать непосредственно к работе.

Замена сцепления Рено Логан

Необходимые инструменты

1. Ключ «на 11», а лучше, если это будет торцевая головка.
2. Отвертки – плоская и крестообразная.
3. Оправка для центрирования ведомого диска (подойдет та, что для переднеприводных ВАЗов)

Снимаем сцепление

Первым делом загоняем Логан на яму также можно заручиться помощью еще одного человека. Замена сцепления такое дело, что лишние руки точно не помешают. Прежде чем начинать еще раз проверьте наличие необходимых инструментов. Если все в порядке приступаем к работе:

• Первым делом следует снять коробку передач (если этого не сделать вы не сможете подобраться к маховику и самому сцеплению).
• Теперь удерживайте маховик отверткой, чтобы он не крутился, и одновременно откручивайте болты крепления нажимного диска. Натяжку болтов следует ослаблять равномерно, переходя, от одного к другому.
• Выкрутив, болты снимайте с маховика ведомый и нажимной диски сцепления, ведомый при этом следует придерживать. Когда все готово внимательно осмотрите детали. Трещины и сколы не допускаются. В случае если при визуально осмотре обнаружены какие-либо еще неполадки – меняйте ведомый и нажимной не задумываясь.
• Прежде чем установить новые детали убедитесь, что ведомый диск легко перемещается по шлицам первичного вала КПП. Неполадки или заедания следует тут же устранить либо, отрегулировав, ступицы диска, либо заменив дефектные детали.
• Далее, наносим на шлицы ведомого специальную тугоплавкую смазку.
• Теперь нам понадобиться оправка с ее помощью устанавливаем на место ведомый диск. Правильным положением будет то, при котором выступающая часть ступицы диска оказалась направленной в сторону пружины кожуха сцепления.
• После на центрирующие штифты устанавливайте нажимной диск и сразу можно ввернуть болты крепления. Затягиваем их, также поочередно переходя, от одного к другому.
• Теперь оправку можно снять и установить на место коробку передач. После останется только подключить тросик и отрегулировать его длину.

Важный нюанс

Замена сцепления процесс все-таки достаточно трудоемкий, однако, бывает так, что в попытке сэкономить автолюбители обрекают себя на дополнительную работу. А дело все в том, что на первый взгляд может показаться, что одна из деталей сцепления исправна и может прослужить еще некоторое время. Так вот обычно это большое заблуждение. Специалисты советуют менять механизм сцепления Рено Логан целиком и полностью и не оставлять старых деталей – это гарантия того, что работу не придется переделывать, а механизм будет долго служить верой и правдой.

autodont.ru

Как заменить задний сальник в Логан?

Когда меняется задний сальник коленвала, а эта процедура отличается от той, когда меняется передний сальник коленвала, потребуется выполнить демонтаж трансмиссии, что является нелегкой задачей.

1. Для демонтажа КПП автомобиль Renault Logan следует вывесить подъемником, иначе добраться к агрегату будет весьма проблематично.
2. В подкапотном пространстве демонтируем АКБ.
3. Откручиваем болт, которым удерживается фиксатор кулисы рычага коробки.
4. Далее приступаем к откручиванию болта, который крепит рабочий цилиндр приводного механизма сцепления.
5. Теперь можно произвести демонтаж всех болтов, расположенных по верхнему периметру трансмиссионного агрегата Renault Logan.

1. Снимаем колеса с передней оси и отворачиваем гайки, удерживающие ШРУС в ступицах (ввиду большого момента затяжки ослабление крепежа следует выполнить до подъема автомобиля).
2. Производим разъединение шаровых опор с поворотными цапфами.
3. Сливаем смазку с КПП и следом демонтируем приводные полуоси, выводя их шлицевые наконечники внутренних шарниров из зацепления с полу-осевыми шестернями дифференциала трансмиссионного агрегата.
4. Под поддон мотора Renault Logan устанавливаем подпор и снимаем опоры (верхние), которыми удерживается трансмиссия. После отвинчивания нижних болтов КПП снимаем сам агрегат.
5. Видим маховик с расположенной на нем корзиной сцепления. Демонтируем ее вместе с ведомым диском.

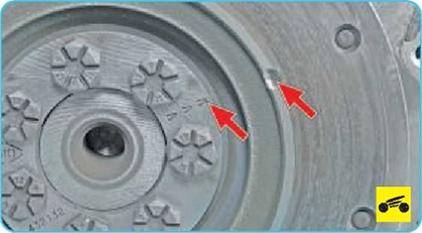

6. Замечаем положение маховика в соотношении с коленчатым валом.
7. Выкручиваем семь винтов крепления маховика (ключ «17»), предварительно зафиксировав его с помощью одного из болтов коробки передач. Извлекаем задний сальник коленвала.
8. Заменяем сальник, использовав ранее указанные приемы и инструменты. Замена сальника коленвала завершена.
9. После замены сальника сборку узлов выполняем в традиционной обратной последовательности.

Признаки неисправности

Вот сигналы, по которым можно с 99‐процентной точностью определить, что узел неисправен:

1. Треск при переключении передачи.
2. Дёрганья и пробуксовка при старте машины.
3. Запах горелого в салоне.

Наличие одного из этих симптомов — уже повод для обращения в сервис. Точно определить, нужна ли замена, способен только механик, специализирующийся на ремонте автомобилей этой марки.

Мастера смотрят на жёсткость педали, её скрип во время нажатия. Сильный шум — признак того, что вышел из строя выжимной диск, разрушились подшипники, увеличился люфт.

Сцепление нуждается в тщательной проверке. Знаток обязательно сядет за руль, взведёт стояночный тормоз, закроет окна, отключит акустику и другие источники шума. Педаль он протестирует на выключенном моторе — она должна опускаться плавно, не проваливаться, скрипеть или вести. Важен контроль муфты на работающем моторе — когда мастер тестирует переключение передач.

Симптомы неисправности муфты таковы:

• рывки и вибрации при включении — криво настроена корзина, на зеркало ведомого попала смазка, расслабились фиксаторы ДВС;
• пробуксовка (двигатель вращает маховик быстрее, чем тот корзину) — изношены фрикционные накладки или масло попало на поверхность диска;
• ведение (узел не выключается, передачи от этого не включаются) — потерял начальную установку трос привода, загрязнились шлицы вала, перекосился/скоробился нажимной диск;
• визг (сцепление визжит при переключении скоростей или старте машины) — указывает на износ выжимного подшипника;
• проскальзывание — изношены фрикционные прокладки или загрязнена поверхность маховика/корзины;
• залипание (перемещение рычага больше нормы) — муфта загрязнена маслом или сгорела.

Наши гарантийные обязательства и доступные цены на замену маховика Рено Логан

Замену маховика следует производить в автосервисе, который имеет лицензию на проведение аналогичных работ. Это гарантирует качественно выполненные работы при наличии необходимого диагностического и стендового оборудования и обученных специалистов, которые имеют большой производственный стаж и удостоверения повышения квалификации от дилеров. Эти условия должны обязательно быть соблюдены, иначе автосервис не получит сертификат на выполнение данного вида ремонта.

Все это имеется в нашем сервисе. Кроме этого, наш автосервис закупает запасные части непосредственно у производителя, минуя посредников. Поэтому ценовая политика нашего предприятия позволяет сохранять конкурентно способные цены.

Кроме этого, в автосервисе имеется входной контроль. При закупке все запасные части проходят жесткую проверку, что гарантирует установку на автомобиль исправных запасных частей. После проведения ремонтных работ автомобиль осматривает инженер по качеству. И только после проверки машина выдается владельцу.

Одновременно с выданным автомобилем автолюбитель получает гарантийные обязательства, которые распространяются как на произведенные работы, так и на установленные запасные части. Гарантийные сроки определяются сложностью выполненных работ и сроком службы замененной детали.

В каких случаях рекомендуется обращаться на станцию технического обслуживания?

Базовая комплектация Life

Замена главного цилиндра сцепления рено логан сандеро (renault sandero logan)

КОРОБКА ПЕРЕДАЧ JH3 ВЕРСИИ 160

ВНИМАНИЕ: При каждом снятии и ремонте главного цилиндра сцепления необходимо заменять тормозную жидкость. Не экономьте!. Снятие

Снятие

• Установите автомобиль на двухстоечный подъемник.

• Снимите защиту поддона картера двигателя.

• Отверните две гайки крепления расширительного бачка.

• Отведите в сторону расширительный бачок.

• Разъедините разъем датчика уровня тормозной жидкости в бачке.

• Снимите пробку бачка гидропривода тормозов.

• Удалите шприцом тормозную жидкость из бачка, так чтобы ее уровень находился ниже отверстия подачи жидкости к главному цилиндру.

• Положите ветошь под отверстие.

• Отсоедините подводящий трубопровод главного цилиндра привода сцепления от бачка с тормозной жидкостью.

• Вставьте заглушки в отверстия.

• Снимите пробку с прокачного отверстия рабочего цилиндра привода сцепления.

• Нажмите на держатель (1) рабочего цилиндра привода сцепления.

Внимание!

Не тяните за фиксатор. При любом ошибочном действии необходимо заменить трубопровод.

• Вытяните на один щелчок трубопровод гидропривода сцепления (2), чтобы открылось отверстие для удаления воздуха.

Примечание: Примите меры к сбору вытекающей тормозной жидкости.

• Подсоедините прозрачный шланг к штуцеру для удаления воздуха (3), опустив другой конец в пустой сосуд, расположенный ниже отверстия для у деления.воздуха.

• Нажмите рукой на педаль сцепления (чтобы удалить жидкость из главного цилиндра и трубопровода).

• Снимите фиксатор (4) трубопровода, соединяющего главный и рабочий цилиндры, на главном цилиндре.

• Отсоедините трубопровод, соединяющий главный и рабочий цилиндр (5) от главного цилиндра.

• Вставьте заглушки в отверстия

• Отсоедините шаровую головку (6) главного цилиндра от педали сцепления в салоне.

• Снимите главный цилиндр со щитка передка, повернув его в моторном отсеке на четверть оборота по часовой стрелке (байонетный замок) при помощи приспособления (7) (Emb. 1596) или (Emb. 1797).

Установка

• Проверьте состояние прокладок.

Примечание: Главный цилиндр имеет ориентирующий элемент и может устанавливаться только в одном положении.

Внимание! При установке не используйте штуцер в качестве упора. • Установите главный цилиндр, повернув его на четверть оборота против часовой стрелки (байонетный замок) с помощью приспособления (Emb

1596)

• Установите главный цилиндр, повернув его на четверть оборота против часовой стрелки (байонетный замок) с помощью приспособления (Emb. 1596).

• Присоедините шаровую головку главного цилиндра к педали сцепления в салоне.

• Выньте заглушки из отверстий.

• Установите соединительный трубопровод главного и рабочего цилиндров гидропривода сцепления на главный цилиндр.

• Нажмите на фиксатор главного цилиндра.

Примечание:Смажьте тормозной жидкостью оба конца трубопровода, подводящего жидкость к главному цилиндру привода сцепления, чтобы облегчить установку трубопровода на штуцере бачка главного тормозного цилиндра.

• Установите трубопровод, соединяющий главный цилиндр привода сцепления с бачком.

Примечание:При фиксации трубопровода гидропривода сцепления должен быть слышен характерный щелчок.

• Установите трубопровод, соединяющий главный и рабочий цилиндры привода сцепления, на рабочей цилиндр.

• Снимите прозрачный шланг с прокачного штуцера.

• Выньте заглушки из отверстий.

• Присоедините подводящий трубопровод главного цилиндра привода сцепления к бачку с тормозной жидкостью.

• Установите на место расширительный бачок.

• Заверните две гайки крепления расширительного бачка.

• Затяните требуемым моментом гайки крепления расширительного бачка (8 Нм).

• Залейте тормозную жидкость и доведите до нормы ее уровень.

• Удалите воздух из гидропривода сцепления.

Другие вещи, которые нужно искать

Помимо этих трех основных симптомов, есть еще другие симптомы, которые могут указывать на проблему, хотя они не всегда являются прямым результатом отказа маховика.

Вы можете столкнуться с тем, что при включении передачи будет слышен скрежет шестерней. Поначалу будет не сильно ощутимо, но по мере того, как он становится все хуже, у вас может возникнуть проблема с включением первой передачи.

Существуют различные типы маховиков для различных марок и моделей транспортных средств, но эти симптомы останутся универсальными. Поврежденные и неисправные автозапчасти в конечном итоге означают проблемы для остальной части вашего автомобиля, поэтому научитесь распознавать эти признаки и быстро устранять проблему .

Замена направляющей втулки выжимного подшипника рено логан 1.4, 1.6

Замена направляющей выжимного подшипника Рено Логан требуется, если после демонтажа КПП вы обнаружили повреждения, деформацию или разрушение детали. Направляющая втулка выжимного подшипника представляет собой гильзу с большим и меньшим диаметром, внутри которого расположен игольчатый подшипник первичного вала.

1. Подберите трубу длиной 1-1,2 метра. Наружный диаметр должен быть приблизительно равным большему диаметру втулки. Труба приваривается к направляющей. Так же можно попробовать просверлить два отверстия в трубе, нарезать резьбу, и с двух сторон гайками зажать втулку.
2. На другой конец трубы присоединяется планка. Получится специальный съёмник в виде обратного молотка.

1. Равномерными ударами по планке втулка спрессуется с посадки.
2. Установку новой гильзы производим стандартной запрессовкой через оправку (аккуратно забиваем в корпус КПП).
