Проверка состояния тормозной системы Рено Дастер

Ручник (стояночный тормоз) на Дастер — артикул, цена, из чего состоит

Замена троса требует покупки новой запчасти. Сейчас найти нужную деталь не составит проблемы. Стоимость такой запчасти как трос ручника может отличаться. Это зависит от предложений конкретного автомобильного магазина, от состояния детали (новая, поддержанная), колесной формулы рено дастер , она может быть 4×4 или 4×2. Цена не новой запчасти составляет 2500 рублей, новая модель дороже — от 3000 рублей. Артикул запчасти — 364003676R.

К основным элементам стояночного тормоза относят:

• рычаг, т.е. механизм, активирующий тормоз — 360108002R Renault;
• тросы, воздействующие на систему, приводящие к торможению.

Обычно в системе используются 3 троса, два из них соединяются с тормозными механизмами посредством специальных наконечников с гайками на конце, позволяющими регулировать длину привода, один непосредственно с рычагом. Активация и деактивация механизма происходит с помощью возвратной пружины, уравнителя или непосредственно на тормозном механизме.

Renault Duster de dust 1.6 ГБОAdact Бортжурнал Задние тормозные колодки

Где то в прошлом году, в декабре появился скрип пр начале движения! Даже через музыку в салоне было его слышно. После разгона он пропадал и появлялся после пару минут простоя на дороге. После вывешивания заднего правого колеса и при попытке его покрутить, сразу было выявлен очаг «зла». Наверное колодки подумал и решил их посмотреть…Но не тут то было! Я не смог снять тормозной барабан. Он прилип к ступице, что я просто боялся его расколоть при ударах молотком. После такого танца с бубном, решился даже снять всю ступицу вместе с подшипником. Открутил ступичную гайку и как в роликах с ютуба, прикрутил трос 3мм колесными болтами, затем вставил домкрат и пытался стащить все это дело. Но после обрыва этого троса, решил пока забить ибо нужен все же другой подход к делу.В итоге вроде и скрип поутих со временем. Да и пробег тогда еще только к 40тк наверное подходил. Что и успокаивало. Затем стал пропадать ручник…перед техосмотром я его еще смог подтянуть, но вот в последнее время он опять таки не удерживал машину. Было решено все же добраться до колодок. И опять неудача. Второй раз я опять ручными средствами его не осилил. Почитав форумы, я понял, что я такой не один. У кого то барабаны аж сами слетают, а кто то мудохается весь день!Раунд третий принес свои плоды… Вывесил колеса по диагонали и на скорости с педалью в пол, тормозя ручником, он все же с громким щелчком, сдвинулся с «мертвой точки». А второй пришлось немного подубасить резиновой кувалдой…победа все же произошла!Грязи там оказалось довольно таки много. Колодки сточились почти в ноль и это на 46ткм. На одной даже металл уже только начал шлифовать барабан!

А всему виной такого исхода — это заклинивший рычаг троса ручника. Это известная проблема. Ситуевина такая происходит…При использовании ручника, колодка остается разжатой и возвратные пружины не могут осилить этот заклинивший рычаг. В итоге после периодических таких циклов, колодки истираются быстрее обычного…

Полный размерРуками еле расшатал это рычагСледующая засада, это выбор новых колодок! А вернее отсутствия — этого самого выбора! У официалов эти самые колодки стоят где то 3700 рупий. Если забивать код этого изделия, то там вообще 7р может выдать(напр Экзист) А если смотреть аналоги, то вообще белебирда. Наши колодки должны быть размером 230мм, а аналоги идут 203мм. Люди покупают такие колодки и при замене офигивают…как так то! Да еще и фиксатор троса ручника на дастере то, ферзиперстовый мля. Такие не каждый делает…только бош и он же оригинал))) Поэтому выбора два — купить оригинал или клепать накладки от ваза классики. Хотел уже пойти последним путем, но случайно обнаружил колодки Асам, похожие на наши Дастеровские.Да, некоторые не хвалят Асам, но пока больше альтернативы нет. Даже если они сотруться быстро, наклепаю тогда нах САМ!)))… A sam сделать сможешь? (шутка)Короче, на вид довольно таки качественно сделано то…По сравнении есть такие моменты.

Пошаговая инструкция для полноприводных авто

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Изображение	Артикул	Наименование	Производитель	Цена	Наличие	В корзину
	BR-001-GARD-URDP	Брызговики увеличенные (расширенные) Дастер-ГАРД передние	Дастер-Гард	1300 / 1100 р.Дисконт: 1000 р.	>10
	DC495	Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)	РФ	700 / 500 р.Дисконт: 500 р.	>10
	DC218	Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус	РФ	500 / 300 р.Дисконт: 250 р.	>10
	patriot-001-1	Защита муфты редуктора и бензобака (сталь)	Патриот	4900 / 4000 р.Дисконт: 3500 р.	>10
	005-008502	Защита на порожек багажника	Русская Артель	1000 / 800 р.Дисконт: 700 р.	>10
	PT014-7010402	Накладка на порожек багажника PTGroup	Pt GROUP	1200 / 1000 р.Дисконт: 800 р.	>10
	R12711	Ветровики (дефлекторы на окна) COBRA/Autoplex	COBRA / Autoplex	2000 / 1600 р.Дисконт: 1500 р.	>10
	DC654	Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)	АртФорм (Yuago)	3500 / 2500 р.Дисконт: 1900 р.	>10
	RA0052	Накладки на пороги дверей (перед+зад) РА	Русская Артель	2500 / 1500 р.Дисконт: 1300 р.	>10
	def-001	Дефлектор капота Vip-Tuning	VIP-Tuning	2000 / 1500 р.Дисконт: 1100 р.	>10

Особенности и марки ЭБУ Рено Дастер 2010-2019 г.в

Модификация	Двигатель	ЭБУ	Возможности проверки
Коды	Идентификация ЭБУ Иммобилайзер	Функции
Duster 2010-2015	K4M 1,6	Valeo V40 Siemens EMS3130 Siemens EMS3120	+	+	Выключение топливной магистрали, сброс компьютера, коррекция смеси, обучение заслонки газа
1,5 DCI	Siemens SID 306	Обнуление памяти ЭБУ, EGR
Delphi DCM 1.2, 3.4	Коррекция топливных карт, сброс памяти
1.2 16V TCE	Siemens 3150	Обнуление ЭБУ
2.0 MPI F4R	Valeo V40	Сброс данных ДПКВ, ДПРВ. Очистка памяти. Обучения дросселя
2.0 MPI HiFlex
Duster 2015-по сегодня	2.0 F4R	Siemens EMS3125	Датчик ДПКВ – сброс параметров. Обнуление таблицы коррекции топлива. Сброс круиз-контроля
1.5 DCI	Delphi			—

Расположение ЭБУ:

Электронный блок управления находится в подкапотном пространстве. Установлен на металлической раме крепления аккумулятора. С фронтальной стороны подходят сигнальные провода ЭБУ. Фиксация к колодке – на замок-защелку.

Месторасположение компьютера соответствует всей модельной линейке Renault Duster, начиная с 2010 года. Модернизации подверглись только колодки, число и нумерация пинов.

Снятие ЭБУ необходимо например, при прошивке контроллера или его замене/ремонте.

Чип-тюнинг и прошивка Рено Дастер:

Прошивка выполняется в нескольких случаях:

• переход на новое ПО с модернизированными параметрами работы ДВС;
• восстановление ЭБУ при выходе его из строя;
• прошивка с целью увеличения динамических характеристик.

Загорелся Check Engine на Renault Duster?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Читать статью о Check Engine

Устройство стояночного тормоза Renault Duster

Блокировка задних колёс автомобиля осуществляется посредством воздействия ручного привода механизма ручника, который включает в себя стандартный по меркам современного автопрома набор основных деталей, а именно:

• рычаг ручника;
• передний трос с расположенной на его наконечнике регулировочной гайкой;
• уравнитель;
• два задних троса (по одному на каждое колесо);
• рычаги привода тормозных колодок.

Передний трос своим передним наконечником прикреплён к механизму рычага, а задним наконечником — к уравнителю. Связующим звеном между уравнителем и рычагами колодок служат задние тросы. Таким образом, в то время как водитель устанавливает рычаг ручного тормоза в рабочее положение, усилие всей системы направлено на то, чтобы привести в движение колодки и заблокировать колёса. О том, как подтянуть ручник на Рено Дастер, чтобы он мог эффективно выполнять свою функцию, мы расскажем далее.

Особенности регулировки ручной тормозной системы на Рено Дастер

Ручник на Рено Дастер самонастраивающийся. 8-9 щелчков при поднятии ручки — это норма!

• Для регулировки необходимо несколько раз сильно нажать на педаль тормоза.
• Затем поднимите и опустите несколько раз ручник.

Если это не помогло, то необходимо подтягивать трос ручника, об этом ниже!

Подтягиваем ручник (пошаговый процесс)

Перед непосредственной регулировкой троса, необходимо проделать некоторые подготовительные работы:

• Предварительно демонтируем среднюю пластиковую панель, которая находится между сидениями водителя и переднего пассажира.

Снятие центрального тоннеля Рено Дастер

Далее поднимаем заднюю часть машины.
И пару раз воздействуем ногой на педаль тормоза и удерживаем её.
Проводим регулировку троса ручного тормоза с помощью головки на 10, вращая её по часовой стрелке.

Регулировку троса следует проводить вращая гайку по часовой стрелке.

Взводим ручку ручного тормоза в положение вверх, тем самым свободных ход должен составлять 6-8 щелчков. Если значения занижены, то трос следует ослабить путем откручивания гайки против часовой стрелки.

Выбор тормозных колодок Рено Дастер

Хорошие колодки тормозные передние Рено Дастер имеют большой рабочий ресурс, устойчивы к износу, выполняют свои функции в течение длительного периода. Современный рынок предлагает широкий ассортимент деталей разного качества.

Запчасти отличаются между собой по разным параметрам: технические характеристики, срок службы, цена. Как выбрать качественные тормозные колодки? Тормозные колодки относятся к самым важным элементам тормозной системы. От их качества зависит эффективность торможения и длина тормозной пути автомобиля. Запчасти нуждаются в периодической замене, ведь подвергаются постоянному износу.

Как выбрать качественные, надёжные тормозные колодки?

• Нужно изучить их основные характеристики.
• Метод крепления накладок. Накладка крепится к металлическому основанию либо при помощи клея, либо на заклёпки.
• Материал запчастей. В продаже доступны металлические, полуметаллические, керамические и органические детали.
• Торговая марка. Доверяйте продукции проверенных производителей, которые зарекомендовали себя на рынке.

Не стоит экономить на качестве запчастей. Цена передних тормозных колодок Рено Дастер не должна быть определяющим критерием выбора. Выбирайте качественные надёжные изделия известных торговых марок.

Заслуженной популярностью пользуются японские запчасти для автомобилей Элайд Нипон.

Тормозные колодки Элайд Нипон

Над разработкой технологий производства японских колодок работает целый научно-исследовательский центр. Продукция компании Allied Nippon Ltd. постоянно совершенствуется. Преимущества тормозных колодок этой торговой марки:

• изготавливаются из высококачественных, инновационных материалов;
• имеют большой рабочий ресурс;
• накладка стачивается умеренно;
• диск не нагревается;
• торможение стабильное, эффективное, мягкое;
• моментальная остановка автомобиля при экстренном торможении.

Задние и передние тормозные колодки Allied Nippon – лучшее решение для автомобилей Рено Дастер. Запчасти высокого качества по доступной стоимости – это реально.

Детали состоят из прочного металлического основания и накладки, изготовленной из фрикционного материала с отличными техническими свойствами.

Не знаете, как выбрать тормозные колодки для своего Рено Дастер? Позвоните нашему менеджеру, и он предоставит экспертную консультацию по интересующим вас вопросам.

Прайс-листы для легковых автомобилей

• Дисковые тормозные колодки для автомобилей иностранного производства Скачать
• Барабанные тормозные колодки для автомобилей иностранного производства Скачать
• Тормозные диски для автомобилей иностранного производства Скачать
• Прайс-лист для автомобилей российского производства Скачать

Быстрый способ

В этом случае уходит примерно до 1 часа времени. Контуры открываются одновременно. Порядок выполнения приведен ниже:

• поставить машину на яму;
• зачистить места вокруг штуцеров, нанести проникающую смазку;
• подсоединить к штуцерам трубки, одним концом опущенные в емкость;
• открыть все штуцеры системы;
• после полного слива тормозухи, необходимо залить в расширительный бачок свежую тормозную жидкость;
• дождаться, когда из штуцеров польется чистая жидкость, после чего закрутить штуцеры.

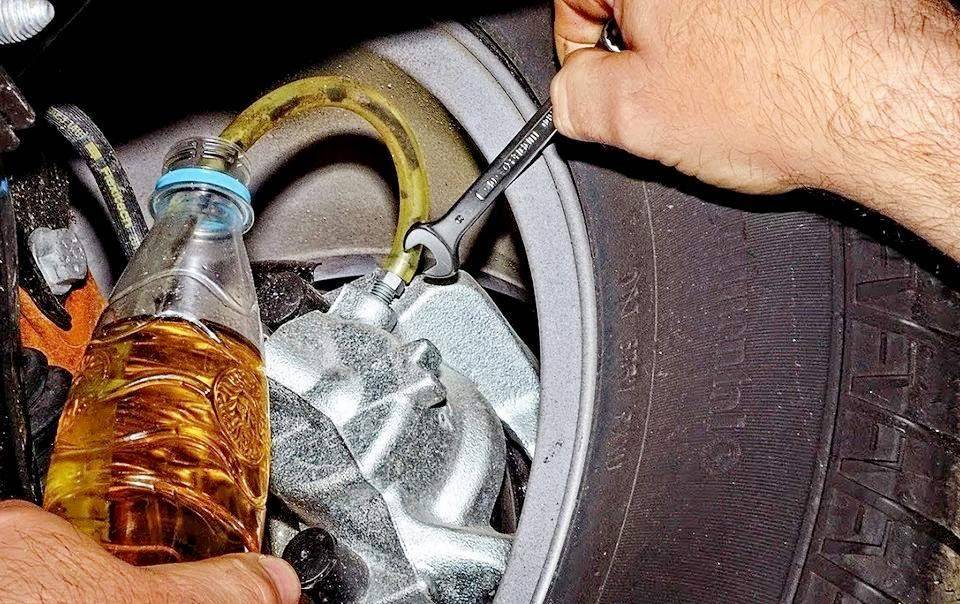

Слив тормозной жидкости

Сесть в машину и несколько раз (5-6) прокачать тормозную педаль. Когда она станет твердой, закончить прокачку.

Артикулы и характеристики оригинальных дисков Дастера

Запчасти для Рено Дастера:

• Для Дастера с бензиновым двигателем (1,6 л) применяются изделия с номером 40266300. Их внешний диаметр равен 269 мм.
• На двухлитровых моторах (бензиновых) и полуторалитровых (дизельных) устанавливают тормозные диски размером 280 мм (артикул 402064151 R).

Оригинальные — 402064151 R

Характеристики оригинальных передних тормозов на Дастере (с двигателями 1,6 и 1,5 литров соответственно). Размеры даны в миллиметрах:

• толщина колодок (в т. ч. подложка) – 17,8-17,4;
• диаметр поршней функционирующих цилиндров – 54;
• наименьшая возможная толщина дисков – 21,8-19,8;
• их диаметр – 280-269;
• их номинальная толщина – 24-22;
• наибольшее возможное осевое биение функционирующей поверхности – 0,07;
• наименьшая возможная толщина колодок тормозов, включая подложку – 7,5-8,1.

Аналог

Хороший аналог — Ferodo

• Ferodo. Достоинство этой компании – производство передних тормозных дисков на Рено Дастер: колодок, гидравлических деталей, суппортов. Организация осуществляет исследования, реализуя разработки в производимые изделия.
• NiBk. Ассортимент этой компании из Японии включает модели из стали, имеющей антикоррозионное покрытие (для спортивных машин), стандартные изделия, со щелями (органическая структура), перфорированные.
• BOSCH. Выпускает среднеценовые изделия. Компания популярная в мире тем, что производит большой ассортимент тормозных дисков на Дастер, поставляя их на вторичный рынок, а также в качестве оригинала для автомобилей из Европы и Азии (в том числе Шкода, Ниссан, Хендай).
• Lucas TRW. Почти все модели направлены на эксплуатацию на бюджетных машинах, из-за чего стали популярными. Защищены от перегрева за счет большого количества углерода. Они лёгкие и теплопроводные.

Артикулы аналоговых тормозных дисков для Дастера с мотором 1.6:

BREMBO 09-B463-10

• NIBK RN-43008
• BREMBO 09-B463-10
• TRW DF-6200
• BOSCH 0-986-479-779

Каталожные номера заменителей для Duster с мотором 2.0 и 1.5:

TRW DF-6072

• TRW DF-6072
• FERODO DDF-1728
• NIBK RN-43007
• BOSCH 0-986-479-553

Устройство стояночного тормоза Renault Duster

Блокировка задних колёс автомобиля осуществляется посредством воздействия ручного привода механизма ручника, который включает в себя стандартный по меркам современного автопрома набор основных деталей, а именно:

• рычаг ручника;
• передний трос с расположенной на его наконечнике регулировочной гайкой;
• уравнитель;
• два задних троса (по одному на каждое колесо);
• рычаги привода тормозных колодок.

Передний трос своим передним наконечником прикреплён к механизму рычага, а задним наконечником — к уравнителю. Связующим звеном между уравнителем и рычагами колодок служат задние тросы. Таким образом, в то время как водитель устанавливает рычаг ручного тормоза в рабочее положение, усилие всей системы направлено на то, чтобы привести в движение колодки и заблокировать колёса. О том, как подтянуть ручник на Рено Дастер, чтобы он мог эффективно выполнять свою функцию, мы расскажем далее.

Как отрегулировать трос стояночного тормоза

Прибегать к подтяжке ручной тормозной системы владельцу Renault Duster приходится не так часто, как на других автомобилях. Как правило, это нужно только после ремонта системы или замены тросов привода. Дело в том, что в конструкции ручного тормоза этого авто присутствует самонатягивающийся механизм — за счёт увеличения длины распорной планки происходит компенсация износа тормозных колодок. Поэтому обычно регулировка ручника Рено Дастер производится путём нескольких нажатий на педаль тормоза до упора и установки рычага в верхнее и нижнее положение несколько раз (кнопка рычага в это время должна быть нажатой). Зачастую после этих нехитрых действий система начинает исправно работать и 6–8 щелчков храпового механизма для неё является нормой. Если же на вашей машине тормозные колодки колёс не блокируются из-за того, что вытянулся задний трос (или оба), его придётся подтянуть. Как это сделать, вы узнаете из приведённой ниже пошаговой инструкции:

1. Получить доступ к механизму регулировки ручника вы сможете только после демонтажа накладки обшивки туннеля пола. Для её снятия сначала нужно, преодолев сопротивление фиксаторов, извлечь рамку пыльника рычага КПП. После того как вы при помощи отвёртки оттесните стопор регулятора электропривода зеркал заднего вида, накладку можно снять.
2. Сместите заглушку обшивки рычага стояночного тормоза, после чего установите сам рычаг в крайнее нижнее положение.
3. Далее, поднимите заднюю часть автомобиля так, чтобы задние колёса могли свободно крутиться и надёжно зафиксируйте его в таком положении.
4. Теперь несколько раз интенсивно нажмите на педаль тормоза и, удерживая её, произведите натяжку троса привода ручника. Для этого при помощи головки на «10» следует вращать регулировочную гайку по часовой стрелке.
5. В процессе регулировки периодически устанавливайте рычаг ручного тормоза в рабочее положение, чтобы добиться оптимального количества щелчков (от 6 до 8).
6. По завершении натяжки троса переместитесь к задней части машины и от руки покрутите каждое заднее колесо — убедитесь, что при опущенном рычаге колодки не препятствуют движению.

Если регулировка ручного тормоза Рено Дастер прошла успешно, настал черёд финального теста в дорожных условиях. Вам нужно установить автомобиль под уклоном в 25% и поставить на ручник, чтобы проверить, насколько эффективно он функционирует — машина не должна самопроизвольно двигаться. Для этого можете подыскать подходящий участок дороги или использовать соответствующую эстакаду.

В большинстве случаев после правильно выполненной регулировки ручник Renault Duster начинает работать нормально. Если же трос слишком сильно вытянулся, заклинил в защитной оболочке или вовсе оборван, в таком случае потребуется его замена, но это уже тема другой статьи.

Характерные признаки выхода из строя тормозов

Главные признаки, говорящие о поломке тормозов кроссовера:

• значительное увеличение степени хода тормозной педали в педальном узле, с периодическими провалами, излишней упругостью;
• потеря курсовой устойчивости и уход в сторону паркетника при торможении;
• резкое увеличение дистанции тормозного пути;
• мгновенное срабатывание тормозных дисков и барабанов, блокировка колес скачками;
• биение колес при выполнении торможения;
• посторонние шумы (свист, визг) тормозов.

Основные работы

Технический центр «Гвардейский» выполняет как регламентированные, так и текущие работы, связанные с диагностикой и ремонтом тормозной системы. В обязательном порядке каждые 15 тысяч километров пробега проверяются:

• тормозная жидкость и ее уровень в системе, наличие подтеков в местах соединения;
• гидравлический привод тормозной системы, тормозные шланги и трубки, их степень износа и состояние;
• тормозные диски Рено Дастер и колодки тормозные Рено на колесах спереди.

Отметим, что замена тормозной жидкости регламентирована французским автопроизводителем через 90 тысяч километров пробега или три года эксплуатации, в зависимости от того, какое событие наступит первым. Проверка, очистка, а при необходимости и замена колодок задних колес осуществляется через каждые 15 тысяч километров пробега.

Замена задних колодок Рено Дастер инструкция с фото

Замена задних колодок Рено Дастер на кроссовере в передним 4х2 и полным приводом 4х4 имеет ряд отличий. Но сама конструкция задних тормозов довольно схожа. Это барабанный тормозной механизм. Правда у модификации 4х2 барабан крепится с помощью ступичной гайки, а у версии 4х4 барабан прикручен звездочкой Torx-T40. Но обо всем подробнее.

Снятие тормозного барабана на Рено Дастер 4х4

Естественно заменять колодки нужно только комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен. Снимаем заднее колесо и надежно фиксируем автомобиль. Для того чтобы снять барабан, колодки нужно свести вместе.

Для этого шлицевой отверткой через резьбовое отверстие, в которое вворачивается болт крепления колеса, вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки.

• Для наглядности операция показана со снятым барабаном Рено Дастер.
• Храповую гайку на левом и на правом колесах вращаем за зубцы снизу вверх.

Затем ключом Torx-T40 отворачиваем два винта крепления тормозного барабана к ступице. Снимаем тормозной барабан.

Снятие тормозного барабана на Рено Дастер 4х2

Переднеприводный кроссовер имеет тот же тормозной механизм, но другую конструкцию ступицы. Здесь ступица и тормозной барабан единое целое. На переднеприводном Renault Duster ступичный подшипник запрессован именно в барабан. Сводим колодки так же, как и на полноприводном Дастере с помощью отвертки, вращая через отверстие куда вставляется болт колеса.

Поддеваем отверткой защитный колпак подшипника ступицы. Снимаем колпак. Головкой «на 36» отворачиваем гайку подшипника ступицы. Снимаем тормозной барабан в сборе с подшипником. При установки барабана на место гайку подшипника ступицы затягиваем моментом 175 Нм. Желательно устанавливать новую самоконтрящуюся гайку.

Далее можно приступать к процессу замены колодок. При этом ни в коем случае не стоит нажимать на педаль тормоза пока барабан снят.

Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины. Снимаем пружину. Аналогично снимаем нижнюю стяжную пружину.

Поддеваем отверткой и снимаем пружину регулятора зазоров. Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.

Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма. Аналогично снимаем опорную стойку передней колодки.

Отводим от тормозного щита заднюю тормозную колодку. Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки.

Снимаем колодку и пружину наконечника троса. Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их, предварительно отсоединив пружину.

Сборку задних тормозов Рено Дастер производим в обратной последовательности. После этого предстоит еще и отрегулировать тормоз.

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал).

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.
