Регулируем трос стояночного тормоза

Справедливости ради, следует отметить, что с понятием, как подтянуть ручник тормозной системы стояночного механизма автовладельцу Renault Duster приходиться достаточно редко, в отличие от других машин. Потребность в этом возникает обычно после замены тросов или ремонта. Конструктивно ручной тормоз этого автомобиля оборудован саморегулирующимся устройством — удлинением распорной планки устраняется частично износ колодок. Благодаря этому откорректировать степень натяжения троса можно, а как подтягивается ручник? Выполнить надо ряд полных прокачек педалью, и переместив рукоятку вниз, а затем вверх несколько раз. При выполнении этой процедуры кнопку рукоятки следует нажимать. Благодаря таким простым действиям ручной стопор начинает функционировать исправно, при этом считается нормальным возникновение шести-восьми щелчков храповика. В случае отсутствия блокировки задней оси колес из-за ослабленного троса, его следует натянуть. Ниже расписана технология этой процедуры. Итак, как подтягивается ручник правильно:

Какой размер щёток на Рено Дастер? Наши читатели рекомендуют https://zamenarenault.ru/duster/kuzov-i-dop-elementy/kakoj-razmer-shhetok-stekloochistitelya-postavit.html

Необходимо сначала снять кожух туннеля пола, чтобы провести регулировку. Для его демонтажа необходимо с усилием освободить фиксаторы и вынуть каркас пыльника рукоятки КПП. Используя отвертку отклонить стопорный механизм регулятора электрического приводного устройства зеркал заднего обзора. Затем снять накладку.
Отжать крышку-заглушку кожуха рычага стояночного тормозного механизма. После перевести рычаг в предельное положение вниз.
Потом следует поддомкратить автомобиль сзади, чтобы колеса задней оси свободно вращались и надежно зафиксировать такое положение машины.
Далее несколько резких нажатий, с удержанием педали тормоза, позволять произвести натяжку троса. Используя ключ на 10 необходимо вращать регулировочную шайбу для натяжения тросика.
При выполнении такого процесса, как регулировка ручника, не забывайте приводить несколько раз рукоятку в рабочее положение, чтобы отрегулировать храповый механизм до нормального количества щелчков (6-8).
В конце следует провести прокрутку каждого колеса задней оси и убедиться в отсутствии блокировки при опущенной рукоятке. Таким образом, вы наглядно узнали, как подтягивается ручник.

После успешной регулировки стояночного тормоза на Рено Дастер необходимо произвести последний тест. Он будет происходить непосредственно на дороге. Машина устанавливается на склоне с уклоном в 25% и перевести рукоять в рабочее положение. Это даст возможность проверки эффективности его работы. Если машина остается абсолютно недвижимой в этих условиях, то система ручного тормоза работает исправно. И информация о том, как подтянуть ручник, вам была понятна, и вы справились с задачей. Для подобного эксперимента подойдет соответствующий участок дороги или эстакада.

Какой антифриз для Рено Дастер 1.6? Статья рассказывает про это

Как правило, если вся технология регулировки соблюдена, то ручной тормоз на Рено Дастер работает нормально. В случае перенатяжения, заклинивания или он разорван, следует поставить новый, тогда требуется замена троса, но об этом речь пойдет в следующей статье.

Как отрегулировать трос стояночного тормоза

Прибегать к подтяжке ручной тормозной системы владельцу Renault Duster приходится не так часто, как на других автомобилях. Как правило, это нужно только после ремонта системы или замены тросов привода. Дело в том, что в конструкции ручного тормоза этого авто присутствует самонатягивающийся механизм — за счёт увеличения длины распорной планки происходит компенсация износа тормозных колодок. Поэтому обычно регулировка ручника Рено Дастер производится путём нескольких нажатий на педаль тормоза до упора и установки рычага в верхнее и нижнее положение несколько раз (кнопка рычага в это время должна быть нажатой). Зачастую после этих нехитрых действий система начинает исправно работать и 6–8 щелчков храпового механизма для неё является нормой. Если же на вашей машине тормозные колодки колёс не блокируются из-за того, что вытянулся задний трос (или оба), его придётся подтянуть. Как это сделать, вы узнаете из приведённой ниже пошаговой инструкции:

Получить доступ к механизму регулировки ручника вы сможете только после демонтажа накладки обшивки туннеля пола. Для её снятия сначала нужно, преодолев сопротивление фиксаторов, извлечь рамку пыльника рычага КПП. После того как вы при помощи отвёртки оттесните стопор регулятора электропривода зеркал заднего вида, накладку можно снять.
Сместите заглушку обшивки рычага стояночного тормоза, после чего установите сам рычаг в крайнее нижнее положение.
Далее, поднимите заднюю часть автомобиля так, чтобы задние колёса могли свободно крутиться и надёжно зафиксируйте его в таком положении.

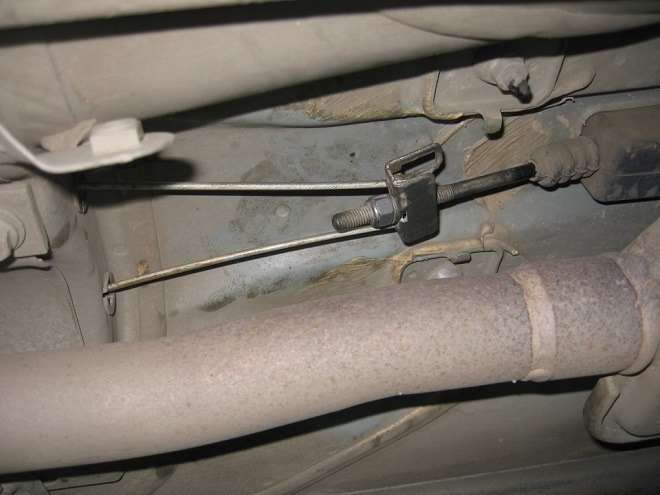

Теперь несколько раз интенсивно нажмите на педаль тормоза и, удерживая её, произведите натяжку троса привода ручника. Для этого при помощи головки на «10» следует вращать регулировочную гайку по часовой стрелке.
В процессе регулировки периодически устанавливайте рычаг ручного тормоза в рабочее положение, чтобы добиться оптимального количества щелчков (от 6 до 8).
По завершении натяжки троса переместитесь к задней части машины и от руки покрутите каждое заднее колесо — убедитесь, что при опущенном рычаге колодки не препятствуют движению.

Закручивайте гайку по часовой стрелке

Если регулировка ручного тормоза Рено Дастер прошла успешно, настал черёд финального теста в дорожных условиях. Вам нужно установить автомобиль под уклоном в 25% и поставить на ручник, чтобы проверить, насколько эффективно он функционирует — машина не должна самопроизвольно двигаться. Для этого можете подыскать подходящий участок дороги или использовать соответствующую эстакаду.

В большинстве случаев после правильно выполненной регулировки ручник Renault Duster начинает работать нормально. Если же трос слишком сильно вытянулся, заклинил в защитной оболочке или вовсе оборван, в таком случае потребуется его замена, но это уже тема другой статьи.

Лучшие цены и условия на покупку новых авто

Кредит 9.9% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне

Мас Моторс

Как Подтянуть Ручник На Дастере

Пошаговая инструкция для полноприводных авто

Регулируем трос стояночного тормоза

Справедливости ради, следует отметить, что с понятием, как подтянуть ручник тормозной системы стояночного механизма автовладельцу Renault Duster приходиться достаточно редко, в отличие от других машин. Потребность в этом возникает обычно после замены тросов или ремонта. Конструктивно ручной тормоз этого автомобиля оборудован саморегулирующимся устройством – удлинением распорной планки устраняется частично износ колодок. Благодаря этому откорректировать степень натяжения троса можно, а как подтягивается ручник? Выполнить надо ряд полных прокачек педалью, и переместив рукоятку вниз, а затем вверх несколько раз. При выполнении этой процедуры кнопку рукоятки следует нажимать. Благодаря таким простым действиям ручной стопор начинает функционировать исправно, при этом считается нормальным возникновение шести-восьми щелчков храповика. В случае отсутствия блокировки задней оси колес из-за ослабленного троса, его следует натянуть. Ниже расписана технология этой процедуры. Итак, как подтягивается ручник правильно:

Необходимо сначала снять кожух туннеля пола, чтобы провести регулировку. Для его демонтажа необходимо с усилием освободить фиксаторы и вынуть каркас пыльника рукоятки КПП. Используя отвертку отклонить стопорный механизм регулятора электрического приводного устройства зеркал заднего обзора. Затем снять накладку.
Отжать крышку-заглушку кожуха рычага стояночного тормозного механизма. После перевести рычаг в предельное положение вниз.
Потом следует поддомкратить автомобиль сзади, чтобы колеса задней оси свободно вращались и надежно зафиксировать такое положение машины.
Далее несколько резких нажатий, с удержанием педали тормоза, позволять произвести натяжку троса. Используя ключ на 10 необходимо вращать регулировочную шайбу для натяжения тросика.
При выполнении такого процесса, как регулировка ручника, не забывайте приводить несколько раз рукоятку в рабочее положение, чтобы отрегулировать храповый механизм до нормального количества щелчков (6-8).
В конце следует провести прокрутку каждого колеса задней оси и убедиться в отсутствии блокировки при опущенной рукоятке. Таким образом, вы наглядно узнали, как подтягивается ручник.

Какой антифриз для Рено Дастер 1.6? Статья рассказывает про это

http://razborov.net/renault/kak-podtyanut-ruchnik-na-reno-daster-polnyy-privod.htmlhttp://expertrenault.ru/tormoznaya-sistema/ruchnoj-tormoz-na-reno-daster-ustrojstvo-i-regulirovkahttp://vseoduster.ru/remont-daster/regulirovka-ruchnogohttp://zamenarenault.ru/duster/tormoznaya-sistema/kak-podtyanut-ruchnik.htmlhttp://www.dusterok.ru/remont/regulirovka-ruchnogo-tormoza-na-reno-dasterhttp://zamenarenault.ru/duster/tormoznaya-sistema/kak-podtyanut-ruchnik.html

голоса

Рейтинг статьи

Renault Duster de dust 1.6 ГБОAdact Бортжурнал Задние тормозные колодки

Где то в прошлом году, в декабре появился скрип пр начале движения! Даже через музыку в салоне было его слышно. После разгона он пропадал и появлялся после пару минут простоя на дороге. После вывешивания заднего правого колеса и при попытке его покрутить, сразу было выявлен очаг «зла». Наверное колодки подумал и решил их посмотреть…Но не тут то было! Я не смог снять тормозной барабан. Он прилип к ступице, что я просто боялся его расколоть при ударах молотком. После такого танца с бубном, решился даже снять всю ступицу вместе с подшипником. Открутил ступичную гайку и как в роликах с ютуба, прикрутил трос 3мм колесными болтами, затем вставил домкрат и пытался стащить все это дело. Но после обрыва этого троса, решил пока забить ибо нужен все же другой подход к делу.В итоге вроде и скрип поутих со временем. Да и пробег тогда еще только к 40тк наверное подходил. Что и успокаивало. Затем стал пропадать ручник…перед техосмотром я его еще смог подтянуть, но вот в последнее время он опять таки не удерживал машину. Было решено все же добраться до колодок. И опять неудача. Второй раз я опять ручными средствами его не осилил. Почитав форумы, я понял, что я такой не один. У кого то барабаны аж сами слетают, а кто то мудохается весь день!Раунд третий принес свои плоды… Вывесил колеса по диагонали и на скорости с педалью в пол, тормозя ручником, он все же с громким щелчком, сдвинулся с «мертвой точки». А второй пришлось немного подубасить резиновой кувалдой…победа все же произошла!Грязи там оказалось довольно таки много. Колодки сточились почти в ноль и это на 46ткм. На одной даже металл уже только начал шлифовать барабан!

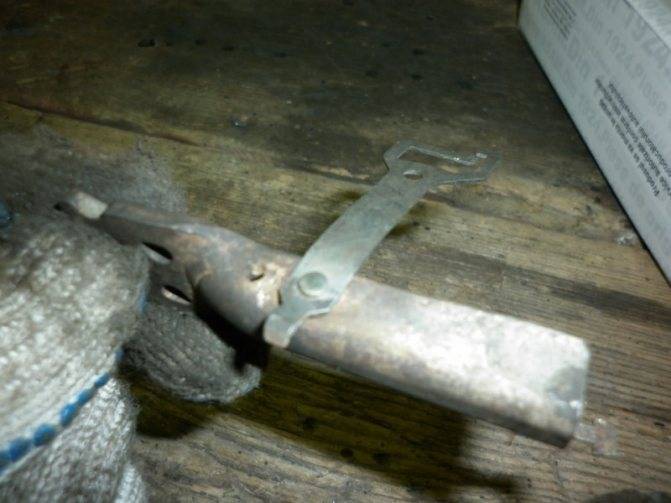

А всему виной такого исхода — это заклинивший рычаг троса ручника. Это известная проблема. Ситуевина такая происходит…При использовании ручника, колодка остается разжатой и возвратные пружины не могут осилить этот заклинивший рычаг. В итоге после периодических таких циклов, колодки истираются быстрее обычного…

Полный размерРуками еле расшатал это рычагСледующая засада, это выбор новых колодок! А вернее отсутствия — этого самого выбора! У официалов эти самые колодки стоят где то 3700 рупий. Если забивать код этого изделия, то там вообще 7р может выдать(напр Экзист) А если смотреть аналоги, то вообще белебирда. Наши колодки должны быть размером 230мм, а аналоги идут 203мм. Люди покупают такие колодки и при замене офигивают…как так то! Да еще и фиксатор троса ручника на дастере то, ферзиперстовый мля. Такие не каждый делает…только бош и он же оригинал))) Поэтому выбора два — купить оригинал или клепать накладки от ваза классики. Хотел уже пойти последним путем, но случайно обнаружил колодки Асам, похожие на наши Дастеровские.Да, некоторые не хвалят Асам, но пока больше альтернативы нет. Даже если они сотруться быстро, наклепаю тогда нах САМ!)))… A sam сделать сможешь? (шутка)Короче, на вид довольно таки качественно сделано то…По сравнении есть такие моменты.

Полный размерУ асама, накладка не так укорочена, как на оригинале. Не знаю хорошо это или плохо!

Полный размерВид с другой стороны.

Полный размерВид сверху.

Полный размерЗазор 1-2мм присутствует…Перед установкой обязательно капнуть маслом в это место!Далее пытаюсь понять работу этого самого механизма сводящего колодки. Это особенно трудно, когда этот механизм неисправен)))

Полный размерВычищаем его карчеткой

Полный размерВот таким я его снял с колодок.Так и не поняв его работы, установил все на место и принялся разбирать второй колесо. И когда я взял в руки противоположное устройство, то увидел немного изменений в конструкции. Да еще и в руках если расдвигать и сдвигать, то гайка действительно трещит и крутиться))) Жалко фотик сел и видос не успелся сохраниться…Короче, пришлось еще раз все снимать и реанимировать это сломанное устройство…

Полный размерС какого то хрена левую пружинную пластинку загнуло, а она должна быть прямой. Правая должна быть вдоль корпуса, а ее отогнуто в сторону.Рихтануть пружину сложно, но можно…

Полный размерРазворачиваем и выгибаем, как на надо, иначе никак.Все заработало, как часы))Устанавливаем колодки на местоЭти винты еле открутил ударной отверткой…Потому при обратной сборке, просто смазал и закрутил от руки! Они нужны, только для удержания барабанов при снятии колеса.Последние дни тормоза были ватные. Работали только передние колодки. При нажатии на педаль, начиналось заамеедлееениие))) И только, когда педаль проваливалась за среднее положение, начиналось само торможение. Сейчас все, как надо…чуть нажал и уже оно пошло! Ручник пока не подтягивал, но там проблем не должно быть…

Цена вопроса 1600р Номер 32123 размер 228х42

Выбираем колодки правильно

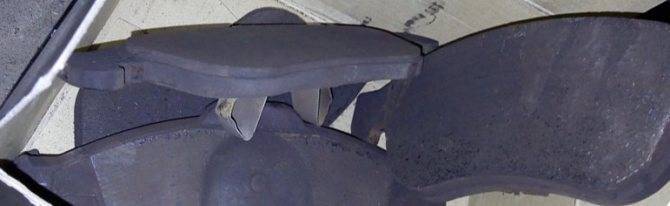

Старые задние тормозные колодки

Для разных версий привода на Дастере, требуются абсолютно разные запчасти. Так, колодки — оригинал на Дастер со всеми ведущими колесами имеет номер 440607493 R, а для версии с передним приводом: 7701210109. В каждом случае стоимость таких наборов будет колебаться в пределах 3000 рублей.

Также, при замене колодок, менять следует и стягивающие пружины, входящих в состав задних тормозов. Всё дело в том, что из-за регулярного воздействия влаги, эти элементы конструкции часто подвергаются сильной коррозии, от этого их срок службы редко составляет больше чем срок эксплуатации самих колодок. Каталожный код такого ремкомплекта – 7701205518.

Процедура замены задних колодок Рено Дастер

Ручной тормоз на Рено Дастер. Устройство и регулировка

Неотъемлемой частью каждого автомобиля является стояночный тормоз. Благодаря ему можно удерживать автомобиль на уклоне, а также использовать в качестве экстренной аварийной тормозной системы, в случае если основная система откажет. Ручник Рено Дастер состоит из тормозного механизма и тормозного привода, у которых повышенные эксплуатационные свойства, благодаря чему устройство может функционировать долгое время без поломок.

Он бывает следующих типов:

Гидравлический
Механический
Электромеханический

Второй вариант самый распространённый, так как у этого типа самое простое устройство. Чтобы активировать, ручник, нужно просто потянуть его на себя, тем самым благодаря тросам колеса заблокируются, и произойдет снижение скорости, а затем торможение автомобиля.

Включатся, тормоз может двумя способами, педалью и рычагом. Первый вариант может применяться в автомобилях с автоматической коробкой передач.

Так же он различается по видам привода и может быть :

Кулачковым
Барабанным
Винтовым
Трансмиссионным

Если установлены тормозные барабаны на Рено Дастер, их торможение происходит при помощи рычага, который натягивает трос, тем самым воздействуя на тормозные колодки, прижимая их к барабану, что приводит к торможению.

Со временем, когда устройство перестает корректно функционировать и требуется замена привода, или были проведены работы по замене колодок, может потребоваться регулировка, но прежде чем ее производить нужно, иметь представление, как устроен данный механизм.
