Установка фаркопа на рено дастер

Фаркоп – это…

Задача фаркопа – надёжно связать вашу машину с прицепом или другой машиной, в зависимости от обстоятельств. Но при этом автомобиль должен сохранять достаточную манёвренность. Именно поэтому фаркоп имеет округлую форму – она позволяет закреплённой тележке поворачиваться.

Прицепные устройства бывают нескольких типов:

• разные по ширине (европейского и американского стандарта);
• стационарные и съёмные;
• фланцевые;
• малые, средние, большие (делятся по нагрузочным параметрам, предназначены для прицепов разной грузоподъёмности);
• фаркопы с условно-разъёмным креплением.

Что касается стационарных и съёмных тягово-сцепных приспособлений, то среди них тоже есть разновидности. Так как фаркоп для легкового автомобиля – вещь далеко не обязательная (мало кто возит какой-либо груз, помимо того, что помещается в багажнике), то и крепить его можно как насовсем, так и временно. Прицепной крюк стационарного крепления обычно прикручивается или приваривается к элементам рамы или кузова машины, и после этого его уже не получится снять. Но в последнее время в продаже появилось много быстросъёмных устройств для буксировки прицепов, по своей надёжности не уступающих стационарным. Каким же может быть фаркоп двадцать первого века? Взгляните на это фото.

Выбрали? Теперь ставим

Первым делом внимательно прочитайте инструкцию, уберите всё из багажника и приготовьте инструменты.

Инструменты

Для работы понадобятся:

• Болты и гайки для креплений
• Ключи на 17 и на 19
• Отвёртки
• ТСУ с полным копмлектом частей, то есть сам фаркоп.

Инструкция

1. Начните работу с проверки комплектации сцепного устройства. У стандартного фаркопа должны быть боковые планки, необходимые детали крепежа и электропроводка для подключения световой сигнализации к прицепу. Примерно как на фото.ТСУ в разобранном виде
2. Проверив, всё ли на месте, можно приступать к монтажу. Откройте предварительно очищенный от лишних предметов багажник и отвёрткой удаляем пластиковые заглушки, расположенные по бокам внутри. В освободившиеся отверстия вставьте болты крепления кронштейна фаркопа. Именно то, что автоконструкторы оставили нужные отверстия, серьёзно упрощает работу.Те самые заглушки, которые надо снятьВставляем болты на место снятых заглушек
3. Это нужно делать, находясь под днищем автомобиля.
4. Теперь на вставленные болты нужно надеть боковые пластины. От них будет зависеть надёжность всей системы вашего фаркопа. Эти элементы стоит надёжно зафиксировать гайками и шайбами из комплекта. На первый раз не слишком их затягивайте, так как может понадобиться регулировка.Так выглядит правильно установеленная пластина фаркопа
5. Когда закончите с пластинами, приступайте к фиксации поперечной планки прицепного устройства. Для этой цели служат специальные шурупы. Следите, чтобы планка ТСУ была правильно расположена относительно бампера, то есть полностью им закрывалась и не выпирала. На этом монтаж основных частей фаркопа окончен, осталось только самое сложное, — электропроводка.Последняя оновная часть фаркопа установлена

Как самому провести установку и подключение электрики

Удостоверьтесь, что все механические части прицепного устройства установлены правильно и держатся крепко. Только потом можно ставить площадку с буксировочным крюком и розеткой, после чего окончательно завинтить все удерживающие устройство гайки.

С электрикой всё не так страшно, как кажется на первый взгляд. В общих чертах достаточно завести через соответствующие отверстия провода от розетки в багажник, зафиксировать в предусмотренной производителем и расположенной в багажном отсеке клеммной колодке их концы, после чего лишь подсоединить их к штатному разъёму, как показано на инструкции.

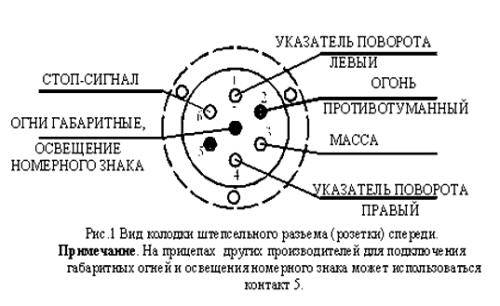

Вот схема розетки одного из российских фаркопов. Многие другие сделаны по точно такому же принципу.

Вот так расположены контакты розетки фаркопа

Розетка ставится на площадку фаркопа и крепится к ней шурупами. Затем нужно найти очередную заглушку в багажнике в самом его полу, которая закрывает отверстие, предназначенное для проводов. Заводим жгут проводки туда. Надо чётко соблюдать инструкцию, чтобы бортовая сеть машины не вышла из строя. В целом нужно выполнить лишь три действия:

1. Завести в багажник провода от розетки.
2. Зафиксировать их концы в клеммной колодке
3. Подсоединить к штатному разъёму.

Видео-подсказка: «Как установить розетку фаркопа на Рено Дастер своими руками»

https://youtube.com/watch?v=-3ASG94rAnE

Поскольку фаркопы комплектуются всеми необходимыми деталями, никаких проблем с установкой быть не должно. После всех манипуляций не забудьте проверить, как работает световая сигнализация на вашем прицепе. Безопасная эксплуатация тягово-сцепного устройства зависит от вашей личной ответственности, а написанного вполне хватит, чтобы понять как его правильно установить.

В свободное время много читаю, занимаюсь страйкболом (командная военно-спотривная игра) и любительской радиосвязью. Много профессиональных связей. Мои сильные стороны: коммуникабельность, выносливость, ответственность.

Пошаговый процесс установки фаркопа на Рено Дастер

11.02.2018

Виды фаркопов и особенности выбора

• менее 1,5 тонны — артикул автофаркопа А (условно-съемный, прикручивается всего двумя гайками и болтами);
• полторы тонны — тип В (снимается просто, прикрепляется при помощи полуавтоматической гайки);
• от 1,5 т и больше — тип С (монтируется и снимается достаточно просто, делится на два подвида: горизонтальный и вертикальный);
• от 2 т — тип F (кованый фаркоп, крепящийся болтами размера М16);
• начиная с двух тонн и более — G-фаркоп (тоже выполнен с помощью ковки, крепление более мощное, чем в предыдущем случае, — на 4 М12 болта);
• 1,5 тонн — тип Н (сварное сцепное устройство).

Пошаговый процесс установки

1. Подготовьте фаркоп, который крепится стационарно на четыре винта М10.
2. Возьмите 4 втулки с шайбами (размер от 53 мм до 55 мм) и просуньте их со стороны салона в предварительно проделанные отверстия в тех местах, где будут болты-держатели.
3. Вставьте крепежи, не подкручивая их до конца, прикрепив кронштейн. Они должны располагаться в такой последовательности (начиная снаружи): болт 10-ый с шайбой (размеры 40*40*3), втулка 55-ти миллиметровая, шайба, гайка.
4. Закрутите крепежные детали с приложением усилия в 40-50 Н*м после выполнения регулировки положения автофаркопа.

Возможные проблемы при установке фаркопа

При проведении работ важно не упустить:

1. Чтобы при движении прицеп не водило из стороны в сторону, требуется точно его центрировать.
2. Для правильной работы электрической схемы следует хорошо закрепить массу. Штатная шпилька М10 находится под правым фонарем.
3. Переоборудование автомобиля требуется зарегистрировать в ГИБДД. Понадобится документировать изменения – описание процесса реконструкции, фотографии, чертежи. У заводских фаркопов нужные бумаги могут входить в комплект поставки.
4. Болты нужно затягивать в правильном порядке – сначала кронштейн, потом балка.
5. При монтаже фаркопа в специализированном сервисе, специалисты обязаны предоставить документы для сертификации сцепного устройства в ГИБДД.

При покупке следует отдать предпочтение сцепному устройству, установка которого не потребует вырезать часть бампера или отказываться от запаски. На отдельных моделях фаркопа можно закрепить дополнительное приспособление для транспортировки велосипеда.

Некоторые производители комплектуют сцепное устройство не полностью – отсутствуют провода, розетка или шар.

Советы по эксплуатации

Чтобы ТСУ служило долго и безопасно, следует придерживаться следующих правил:

1. Шар должен быть всегда чистым. Можно использовать съемный вариант с допустимой нагрузкой 1,5 т.
2. Если замок не сделан для сухого трения, применяют графитную смазку.
3. Существуют специальные защитные колпаки для стационарных устройств сцепления.
4. Не следует двигаться по покрытию без асфальта быстрее 25-35 км/ч.
5. Во избежания ДТП нельзя эксплуатировать шар с истертой более чем на 1 мм поверхностью.
6. Динамометрическим ключом необходимо подтягивать соединения через каждые 1 тыс. км пробега.

Центрируя и укрепляя положение фаркопа на автомобиле, не делайте дополнительных отверстий, которые ослабляют прочность конструкции.

Как установить фаркоп на Рено Дастер своими руками

Перед монтажом блока необходимо подготовить машину. Глушитель и запаску придется убрать. Вынуть все лишнее из багажника.

Необходимые инструменты

Большинство конструкций фаркопов устанавливаются с помощью следующего комплекта инструментов и материалов:

• молоток;
• нож;
• плоскогубцы;
• отвертка;
• монтировка;
• набор гаечных ключей;
• динамометрический ключ;
• литол (для смазки болтовых соединений).

Если в комплект входят самоконтрящиеся гайки, работать с ними нужно осторожно. Закручивать следует поэтапно, выравнивая сцепное устройство

Данный вид крепежа затягивается только один раз. При ошибке фиксации гайки придется ломать.

Крепим балку

В версии Дастер 4WD закрепить балку можно без снятия штатных узлов. В автомобиле 2WD для доработки бампер удобней демонтировать. Чертежи вносимых изменений прилагаются к приобретенному ТСУ. Выбранная сцепка не должна мешать запаске.

На авто 4х4 защитный экран глушителя выхлопной трубы потребуется удалить. Поставить его на место не удастся. По мнению владельцев, это мало влияет на дальнейшую эксплуатацию машины.

Виды

Существует несколько разновидностей:

• Съёмные
• Несъёмные
• Условно-съёмные

Помимо видов их можно разделить на категории:

• Тип А — его используют для грузов до 1.5 тонны, он легко снимется и устанавливается, и относится к условно съёмным
• Тип В – он устанавливается благодаря полуавтоматической гайки, и его можно легко снять, используется для перевозки грузов до 1.5 тонны
• Тип С – он бывает как вертикальный так и горизонтальный, его можно быстро снять, перевозить грузы можно от 1.5 тонн
• Тип F- является кованым изделием и крепится при помощи пары болтов, перевозить можно груз от 2 тонн
• Тип G- прикрепляется при помощи 4 болтов, и является кованным, перевозить можно грузы от 2 тонн
• Тип Н- изготавливается при помощи сварки, и предназначен для перевозки грузов до 1.5 тонны

У каждого вида есть свои преимущества и недостатки, например съёмный вид, стоит дороже, но благодаря тому, что его можно легко снять, он пользуется большей популярностью. Но если внешний вид для автовладельца остается на втором плане, то используется несъёмный.

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

Наименование	Производитель	Цена	Наличие	В корзину
BR-001-GARD-URDP	Брызговики увеличенные (расширенные) Дастер-ГАРД передние	Дастер-Гард	1300 / 1100 р. Дисконт: 1000 р.	>10
DC495	Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)	700 / 500 р. Дисконт: 500 р.	>10
DC218	Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус	500 / 300 р. Дисконт: 250 р.	1
patriot-001-1	Защита муфты редуктора и бензобака (сталь)	Патриот	6000 / 5300 р. Дисконт: 4800 р.	3
005-008502	Защита на порожек багажника	Русская Артель	1500 / 1300 р. Дисконт: 1000 р.	>10
PT014-7010402-RDU112901	Накладка на порожек багажника PTGroup	Pt GROUP	1300 / 1100 р. Дисконт: 850 р.	7
DC654	Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)	АртФорм (Yuago)	3500 / 2500 р. Дисконт: 1900 р.	>10
R12711	Ветровики (дефлекторы на окна) COBRA/Autoplex	COBRA / Autoplex	2000 / 1600 р. Дисконт: 1500 р.	>10
NRD-009102	Жабо под лобовое стекло (РА)	Русская Артель	2500 / 2100 р. Дисконт: 1800 р.	6
RA0052	Накладки на пороги дверей (перед+зад) РА	Русская Артель	2500 / 2000 р. Дисконт: 1700 р.	>10

Важные дополнения

Их лучше изучить до того, как вы начнете самостоятельный процесс монтажа. Эти советы способны помочь избежать распространенных ошибок.

И вот эти рекомендации:

Если вы взяли готовый заводской комплект ТСУ, то к нему должны прилагаться самоконтрящиеся виды гаек. Их особенность в том, что после затяжки открутить их уже практически невозможно. Нужно ломать. Они закручиваются только раз. Так что не торопитесь сразу же плотно затягивать, иначе ТСУ встанет неровно, а исправить это не сможете;

• Гайки типа М10, используемые в работе, зажимаются последними. Возьмите динамометрический ключ и используйте момент около 45-50 Нм;
• Если у вас заводской комплект для полноприводного Рено Дастер, при затягивании гаек обязательно оттягивайте фаркоп назад. Так он встанет идеально ровно;
• Все болтовые соединения с М10 обязательно смазываются веществами типа литола.

Опираясь на эти нюансы и инструкции, проблем с установкой на Дастер ТСУ возникать не должно.

Удачи вам в работе!

Обязательно подписывайтесь, оставляйте комментарии, задавайте актуальные вопросы и приглашайте к обсуждениям своих друзей!

124,58

Процесс монтажа ТСУ

В Renault Duster для удобства установки фаркопа пользователями собственноручно разработчики предусмотрели:

• крепежные отверстия, которые закрываются специальными заглушками;
• заглушку из резины для герметизации подводки электрики в отсеке багажника.

Чтобы правильно и быстро собрать всю конструкцию фаркопа и подключить его фары к автомобилю, внимательно изучите чертеж и инструкцию.

Соблюдайте технику безопасности, работая в резиновых перчатках и не касаясь неизолированной проводки. Порядок проведения работ таков:

• освободите автомобильный багажник, снимите запаску, глушитель, располагающийся на резиновой подвеске;
• подготовьте рабочий инструмент — отвертку и 4 ключа (пару — на 17, пару — на 19);
• установите Duster на эстакаду или же смотровую яму. При необходимости используйте домкрат;
• отключите аккумулятор (это можно сделать, отсоединив клемму минус).

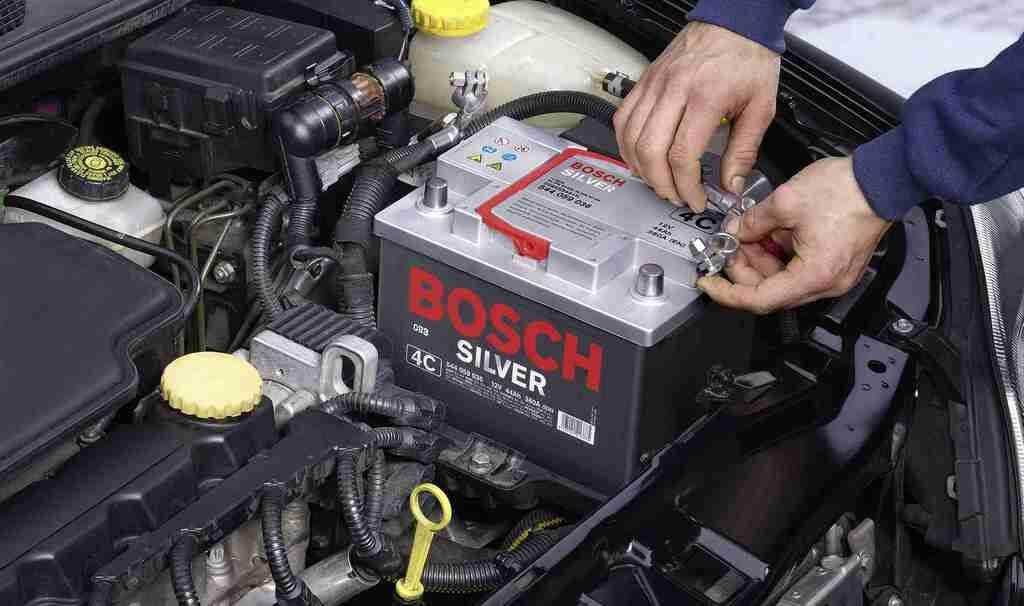

Отключите аккумулятор

После того как приготовления машины закончились, разделите фаркоп на составные элементы. Откройте багажное отделение для снятия заводских заглушек. Они расположены под автомобильной обшивкой, по 1 — слева и справа. Приподняв обшивку, откройте к ним доступ, подденьте их отверткой и снимите. Далее возьмите болты из комплектации фаркопа для Duster и вставьте в расположенные под заглушкой отверстия. Чтобы защитить болты, установите внутри лонжеронов втулки. Окончание крепежа вы можете увидеть, посмотрев под авто.

Возьмите кронштейны фаркопа, которые закрепляются сбоку, и наденьте их на концы болтов. После этого закрепите на них шайбы и наживите гайки, затянув их ключом на 19. Займитесь монтажом основной детали — балки, однако прежде примеряйте ее для выяснения соответствия между пластинками ТСУ.

Установка фаркопа на Рено Дастер

Чтобы проверить соответствие отверстий детали и автомобиля, вставьте болт со стороны колес и наживите его гайкой. Аналогичное действие произведите с другой стороны. После этого исправьте положение балки и затяните гайки на ней (перед этим смажьте резьбу на них).

Заканчивается процесс монтажа тягово-сцепного устройства установкой крюка буксира, который также нужно закрепить при помощи гаек и болтов типа «самостоп», которые есть в комплекте, с использованием ключа на 17.

Какой фракоп подойдет для Дастера

Так как этот кроссовер бывает переднеприводным и полноприводным, то и при установке ТСУ возникают вполне решаемые, но все-таки проблемы.

Несмотря на то, что все фаркопы 4х4 совместимы с моноприводными моделями авто, в процессе монтажа устройства придется произвести некоторые доработки. Например, возможно придется подпилить «язычок» бампера. Конечно, в продаже есть модели ТСУ версии 2WD, совместимые с бампером Renault Duster, но даже в этом случае порой приходится выбирать между бампером и запаской. Найти вариант, который не будет мешать ни запасному колесу, ни бамперу очень сложно.

В случае с полным приводом многие сталкиваются с тем, что установка фаркопа на Дастер требует нескольких простых на первый взгляд манипуляций. Сперва прикручиваются кронштейны («щечки»), после чего они устанавливаются на балку. Однако на этом этапе приходится снимать так называемый защитный экран. Самое интересное, что установить его обратно будет невозможно. И опять же, найти оптимальную модель ТСУ, чтобы избежать таких манипуляций очень сложно. Но, по заявлениям автолюбителей АТС можно сколько угодно эксплуатировать без этой детали.

Если говорить о наиболее подходящей модели ТСУ для полноприводного авто, то самым лучшим считается фаркоп «Трейлер» на Рено Дастер. Этот производитель предлагает бюджетные, но качественные изделия для разных марок авто. На Renault Duster фаркоп обойдется порядка 3 500 рублей.

Самый подходящий фаркоп для Дастера 4х4 – это модель, которая крепится четырьмя винтами М10. Каждый из этих винтов продевается через стандартную втулку длиной 53-55 мм с шайбой на конце, установленную из салона автомобиля. Обычно в моделях кроссоверов уже предусмотрены отверстия для этих креплений. Расстояние между ними составляет 240 мм а между кронштейнами выдерживается дистанция в 89 см. Зная эти цифры будет несложно изготовить фаркоп на Дастер своими руками. Чертежи ТСУ, представленные ниже, помогу вам в этом.

Установка ТСУ

Если вы решили взяться за установку своими руками, подготовьтесь к этому морально и физически. Плюс не забывайте о регистрации ТСУ. Об этом я уже рассказывал вот ЗДЕСЬ.

Когда все готово к монтажным работам начинаем творить чудеса у себя в гараже.

• Уберите из багажника своего Рено все лишнее, что может мешать. Также потребуется снять запаску и глушитель. Машину ставьте над ямой или поднимайте заднюю часть домкратами. Подготовьте набор инструментов, чертежи с размерами, идущие в комплекте с ТСУ, и снимите минус с аккумулятора;

Снимите теперь заводские заглушки. Их вы найдете справа и слева под обшивкой внутри багажника. Они просто поддеваются отверткой и удаляются;
В освобожденное отверстие вставляются болты крепления. Загляните под низ кроссовера и убедитесь, что они оттуда выступают. Внутри лонжерона не забудьте поставить втулки, которые будут защищать болты;
На концы болтов установите боковые ушки (кронштейны, если кто забыл), закрепите шайбами с гайками, но только насадите, не затягивая. Потом сможете отрегулировать так, как нужно;

• Теперь черед за поперечной балкой. Установить ее довольно легко;
• Совместите отверстия с одной ее стороны и сбоку, наживите на гайку. С другой стороны проделывается то же самое;
• Откорректируйте положение вашей балки. Теперь-то можно затянуть болты как следует;
• Завершается установка механической части буксирным крюком.

Если посмотреть наглядное видео, вам будет проще осуществлять все эти манипуляции. Не забывайте, это еще половина работы. Основная цель — сделать подключение не только механическое, но и электрическое.

Электрическая составляющая

Прежде чем выполнять монтаж электрики фаркопа, изучите руководство по эксплуатации к вашему Рено Дастер. Здесь потребуется иметь дело с блоком согласования. Что это и зачем он нужен, я уже писал ТУТ.

Действуем примерно так:

• сначала отключается минусовая клемма с аккумуляторной батареи;
• теперь находим клеммы в плафонах задних фонарей, которые и отвечают за их работу;
• прокладываем шлейф с проводкой от розетки к нашему багажнику;
• разделяем провода по цвету, чтобы проводка ТСУ соответствовала по цвету проводке на автомобиле (вот тут-то и пригодится руководство по эксплуатации и заводская инструкция к фаркопу);

• провода должны быть медными и многожильными с минимальным сечением 1,5 мм2;
• концы зажимаются и изолируются;
• розетка ТСУ монтируется на поперечной балке фаркопа, используя несколько шурупов;
• проводка заводится в багажник и аккуратно прячется там;
• концы проводки фиксируются в жгутах клеммы и соединяются в штатном отверстии.

Как вы сами видите, ничего особо сложного с установкой фаркопов на кроссовер Рено Дастер нет. Да и с выбором проблем возникать не должно. Потому дерзайте!

голоса

Рейтинг статьи

Процесс установки

Первым делом нужно загнать Рено Дастер на смотровую яму, эстакаду или подъемник. Без этого будет довольно проблематично

Откройте багажник, вытащите коврик, пол, закрывающий запасное колесо, и обратите внимание на лонжерон с обоих сторон. С каждой стороны находятся четыре пластиковые заглушки, которые нужно вытащить при помощи отвертки. Именно на этих отверстиях и будет крепиться изделие

Именно на этих отверстиях и будет крепиться изделие.

Следующий этап – высверлить отверстие под проводку. Под машиной слева находится также пластиковая заглушка овальной формы. В ней высверливается отверстие, а на лонжеронах снизу отрываются другие заглушки, чтобы отверстие стало сквозным.

Со стороны багажника в них просовываются болты с шайбами и втулками, на которых и будет крепиться фаркоп. Заранее в отверстие просовывается проводка идущая на разъем световых приборов прицепа.

Проводку пока оставляем в покое, а на торчащие болты снизу насаживаем крепления и наживляем гайки. Пока что их не затягиваем. Примерьте сам фаркоп и станет заметно, что посередине в бампере нужно вырезать небольшой промежуток, чтобы туда могло зайти сцепное устройство. Срежьте его по размеру и установите фаркоп. Заранее протяните все гайки, установите сцепное устройство и крепление под разъемы.

В соответствии со схемой соедините провода с разъемом и монтируйте его на фаркоп. Кабель при помощи хомутов нужно проложить вдоль фаркопа, чтобы он не болтался и ни за что не цеплялся при движении.

Составные части, стоимость и советы

Существует три варианта сцепного оборудования:

1. 1. Базовое – представляет собой оптимальное соотношение эксплуатационных качеств и цены. Крепиться к каркасу автомобиля либо с помощью сварки, или винтами. Однако, по внешним данным не подходит для авто с маленьким объемом двигателя, зато для кроссовера Renault Duster в том числе и 4х4 этот вариант оптимален.
   2. Съемное (с крюком, который снимается) – преобразит дизайн автомобиля. Но, цена будет больше в 2 раза, при этом надежность не хуже базового исполнения, а возможность его снятия улучшает внешний вид машины. Плюсом является также невидимость отверстия в раме, и монтаж выполняется легко и быстро.

1. Фланцевое представлено двумя или четырьмя пазами. Комплектация с таким вариантом возможна при условии наличия отдельной площадки, имеющейся на машине, также надо знать, как установить его правильно.

Сегодня в современных автокарах наличие электроники является обязательным условием и этому моменту производители уделяют существенное внимание. Необходимо знать: все автомобильные электрокоммуникации должны быть обеспечены достаточным уровнем изоляции

Базовые советы при монтаже устройства фаркоп на машину:

• Отверстие должно быть покрыто средством для защиты от коррозии;
• При соединении проводов устройства фаркоп с электрической системой автомобиля необходимо убедиться в качестве припайки и изоляции;
• На этапе завершения монтажа нанести смазку на шар сцепки;
• После надеть на него защитную заглушку.

В среднем стоимость тягово-сцепной системы для полноприводного Renault Duster, в том числе 4х4 колеблется в пределах от 5 тыс. руб. до 20 тыс. руб. без отверстия в бампере. Самым оптимальным вариантом будет трейлерный фаркоп, который подходит и на полный привод Рено Дастер.
