Плотность движения в крупных городах России и культура вождения в целом привели к тому, что дистанции в потоке автомобилей стали ниже безопасного минимума. В таких условиях не только промедление с торможением, но и запаздывание включения стоп-сигналов крайне опасны.Увы, изначальная регулировка датчика включения стоп-сигналов на Логане рассчитана под цивилизованную Европу. Там дистанция не только строго регламентирована, но и отслеживается дорожной полицией. В соответствии с имеющейся настройкой стоп-сигналы включаются только при эффективном торможении, а «притормаживание» — предательски игнорируют.Многие владельцы Логанов с такой регулировкой «смирились», хотя для этого достаточно отрегулировать длину штока датчика включения стоп-сигналов. Описать данную процедуру мы попросили технического координатора официального дилера Рено «Автоцентра ОВОД» Хорькова Сергея Александровича:— Регулировка датчика включения стоп-сигналов достаточно проста технически и занимает минимум времени (см. фото)
Это устройство располагается над педалью тормоза
Для полного понимания процедуры мы снимем датчик с места крепления.Чтобы снять датчик, поворачиваем его корпус на 90 градусов и вынимаем из гнезда крепления, после чего отсоединяем электрический разъем
Датчик нового образца |
Датчик старого образца
За счет храпового механизма регулируем длину штока датчика,надавливая или выдвигая шток
Проверяем момент включения стоп-сигналов, при необходимости регулируем повторно
Стоит обратить особое внимание на то, что стоп-сигналы должны включаться не при едва заметном касании педали тормоза, а все же после небольшого нажатия, но до того, как выбран свободный ход педали. Это позволит избежать непроизвольного включения ламп стоп-сигналов, например, при проезде неровностей
Также стоит учесть, что теперь регулировка стоп-сигналов более «тонкая», а рабочая поверхность датчика со временем немного изнашивается (для уменьшения износа рекомендуется добавить небольшое количество густой силиконовой смазки в точку соприкосновения датчика и педали тормоза)
Но время от времени все же стоит проверять момент срабатывания стоп-сигналов. Вообще, желательно это делать регулярно, хотя бы для проверки того, что все лампы стоп-сигналов исправно работают».После осуществления такой регулировки водители автомобилей, следующих за Вами, будут более информированы о Ваших действиях, что положительно скажется на безопасности движения. Вы всегда сможете, не прибегая к торможению, путем легкого нажатия на педаль тормоза принудить «висящего на багажнике» увеличить дистанцию. Также полезно использовать полученную возможность для предупреждения о возможном резком торможении, если впереди сложная дорожная обстановка
Также стоит учесть, что теперь регулировка стоп-сигналов более «тонкая», а рабочая поверхность датчика со временем немного изнашивается (для уменьшения износа рекомендуется добавить небольшое количество густой силиконовой смазки в точку соприкосновения датчика и педали тормоза). Но время от времени все же стоит проверять момент срабатывания стоп-сигналов. Вообще, желательно это делать регулярно, хотя бы для проверки того, что все лампы стоп-сигналов исправно работают».После осуществления такой регулировки водители автомобилей, следующих за Вами, будут более информированы о Ваших действиях, что положительно скажется на безопасности движения. Вы всегда сможете, не прибегая к торможению, путем легкого нажатия на педаль тормоза принудить «висящего на багажнике» увеличить дистанцию. Также полезно использовать полученную возможность для предупреждения о возможном резком торможении, если впереди сложная дорожная обстановка.
В «Автоцентре ОВОД» эту работу можно выполнить быстро и недорого
Сделать ее можно например, совместив с проведением очередного ТО.И, что самое важное, после проведения этой доработки у официального дилера сохраняются условия заводской гарантии
Адрес «Автоцентра ОВОД»:Москва, Кулаков пер. 15,недалеко от станции метро «Алексеевская».Тел. (495) 787-53-53.
Пожалуйста, оставьте Ваш отзывhttp://www.logan-club.ru/forum/viewtopic.php?f=104{amp}amp;t=14923
§
Фото:
НАШ ЛОГАША-КТО ТЫ?
____________________
Наш Логаша Интервью с сотрудником ГИБДД. «Взгляд изнутри» Как купить машину в долг?.. Сказ о том, как Логан-Клуб помог Авточехлу снять рекламу Автоматическое включение дворников
____________________
Авторы статей:
Павел 989 | Bill | Bill | Павел 989 | Bill
Редактриовали:
Павел 989 | Bill | Guides
____________________
Описание для до рестайлинговых
Блок под капотом
Общая фото – схема
Описание предохранителей
| F1 | Не используется |
| F2 | Не используется |
| F3 (25) | Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем |
| F4 (15) | Цепь электромагнитной муфты компрессора кондиционера |
| F5 (40) | Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения |
| F6 (60) | Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне |
| F7 (60) | Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне |
| F8 (60) | Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне |
| F9 (25) | Цепи, находящиеся под напряжением в положении S и А ключа зажигания |
| F10 (80) | Силовые цепи реле включения электрообогревателя салона |
| F11 (50) и F12 (25) | Цепи блока управления ABS |
Обозначение реле
- К1 — Реле большой скорости вентилятора системы охлаждения
- К2 — Реле кондиционера
- КЗ — Реле малой скорости вентилятора системы охлаждения
- К4 — Реле топливного насоса и катушек зажигания
- К5 — Главное реле системы управления двигателем
- К6 — Не используется
- К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлены.
- К8 — Реле вентилятора отопителя
Другие варианты исполнения данного блока.
В этом случае, полное описание можете скачать тут.
Блок в салоне
Расположен в торце приборной панели с водительской стороны за крышкой.
Схема
Расшифровка
| F1 (20) | Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения |
| F2 (5) | Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ; |
| F3 (10) | Цепи ламп сигналов торможения |
| F4 (10) | Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока |
| F5 (5) | Цепь управления электромагнитной муфтой заднего редуктора |
| F6 | Резерв |
| F7 | Резерв |
| F8 | Резерв |
| F9 (10) | Цепь лампы ближнего света левой блок-фары |
| F10 (10) | Цепь лампы ближнего света правой блок-фары |
| F11 (10) | Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов |
| F12 (10) | Цепь лампы дальнего света правой блок-фары |
| F13 (30) | Цепи электро стеклоподъемников задних дверей |
| F14 (30) | Цепи электро стеклоподъемников передних дверей |
| F15 (10) | Цепь блока управления ABS |
| F16 (15) | Цепи обогрева сидений водителя и переднего пассажира |
| F17 (15) | Цепи звуковых сигналов |
| F18 (10) | Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря |
| F19 (10) | Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола |
| F20 (7,5) | Цепь лампы заднего противотуманного света |
| F21 (5) | Цепи элементов обогрева наружных зеркал заднего вида |
| F22 | Резерв |
| F23 | Резерв |
| F24 (5) | Цепь контроля усилителя рулевого управления |
| F26 (5) | Цепь блока управления подушками безопасности |
| F27 (20) | Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения |
| F28 (15) | Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения |
| F29 (15) | Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем |
| F30 (20) | Цепи центрального замка |
| F31 (15) | Цепь противотуманных фар |
| F32 (30) | Силовая цепь реле обогрева стекла двери багажного отделения |
| F33 | Резерв |
| F34 (15) | Цепь электромагнитной муфты заднего редуктора |
| F35 | Резерв |
| F36 (30) | Силовая цепь реле К8 вентилятора отопителя |
| F37 (5) | Цепи электроприводов наружных зеркал заднего вида |
| F38 (15) | Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания |
| F39 (10) | Реле электродвигателя системы отопления, кондиционирования и вентиляции |
Отдельно, под противоугонным устройством, вдоль балки приборной панели могут находится реле дополнительного отопителя салона (1067 – 1068), а под щитком приборов реле обогрева заднего стекла (235).
Проверка тормозных ламп и «патронов» стоп-сигналов
Целесообразно начать поиск неисправности стоп-сигналов с проверки ламп. Для этого необходимо открыть багажник и снять задние фары, после чего можно будет добраться до стоп-сигналов. В зависимости от марки и модели автомобиля, будет варьироваться способ демонтажа задних фар, а на некоторых машинах и вовсе добраться до стоп-сигналов можно без данной процедуры.
Самым надежным способом проверить, заключается ли причина неисправности в перегорании ламп или окислении контактов в гнезде для их установки, является замена их на новые. Определить «на глаз» выгорели лампы или нет можно далеко не всегда, поэтому лучше заранее обзавестись новыми светоизлучающими приборами и установить их. Если вышло так, что новых экземпляров требуемого размера не нашлось, можно снять рабочие лампы с повторителей поворота, габаритных огней или из других световых приборов автомобиля. Опробуйте их, и если проблема решится, значит, достаточно купить новые лампы и произвести их замену, чтобы вновь стоп-сигналы стали работать в прежнем режиме.
Важно: Некоторые модели автомобилей устроены так, что при выходе из строя одного стоп-сигнала, второй отключается автоматически. Соответственно, при проверке лучше вкрутить лампы в оба стоп-сигнала, чтобы наверняка убедиться, что проблема не связана с их неисправностью
Когда замена ламп не позволила устранить неисправность, необходимо убедиться, что отсутствует окисление «патронов» стоп-сигналов. Также проверьте, что «патроны» соединены с проводкой автомобиля. Если имеются сомнения в этом, можно отсоединить контакты проводки, зачистить их при помощи мелкозернистой наждачной бумагой, смазать электропроводящей смазкой и вновь соединить.
Обратите внимание: Для проверки патронов после выполнения вышеуказанных манипуляций, используйте новые (снятые с других световых устройств) лампы, поскольку не исключено, что установленные ранее световые приборы пришли в негодность одновременно с повреждением контактов
Назначение и расположение предохранителей в монтажном блоке в салоне автомобиля Рено Дастер до 2015 года
Особенностью монтажного блока реле и предохранителей в салоне автомобиля является то, что в нем нет реле. В этом блоке установлены лишь одни предохранители. На предохранителях имеется маркировка и соответствующая цветовая окраска, которая указывает на номинал предохранителя. Предохранители удобно менять, используя пинцет, так как пальцами не всегда удобно извлекать предохранители из монтажного блока. (как показано на фото выше). Сам блок находится с левой стороны в торце панели приборов.
Открываем крышку и видим общий вид на монтажный блок предохранителей в салоне Рено Дастер
Обозначение, назначение и номинальные характеристики предохранителей в монтажном блоке расположенном в салоне Рено Дастер
| F1 (20) | Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения |
| F2 (5) | Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ; |
| Ef1 | 10A Противотуманные фары |
| Ef2 | 7.5A Блок управления электрооборудованием |
| Ef3 | 30A Обогреватель заднего стекла, обогреватели наружных зеркал |
| Ef4 | 25A Блок управления системой курсовой устойчивости |
| Ef5 | 60A Цепи предохранителей Р11, Р24-Р27, Р34, Р39, Р41 |
| Ef6 | 60A Выключатель (замок) зажигания, цепи предохранителей Р28. Р31, Р38, Р43, Р46, Р47 |
| Ef7 | 50A Блок управления системой курсовой устойчивости |
| Ef8 | 80A Розетка в багажном отделении |
| Ef9 | 20A Резерв |
| Ef10 | 40A Обогрев ветрового стекла 1 |
| Ef11 | 40A Обогрев ветрового стекла 2 |
| Ef12 | 30A Стартер |
| Ef13 | 15A Резерв |
| Ef14 | 25A Электронная система управления двигателем |
| Ef15 | 15A Реле муфты компрессора кондиционера, муфта компрессора кондиционера |
| Ef16 | 50A Электро вентилятор системы охлаждения |
| Ef17 | 40A Блок управления АКП |
| Ef18 | 80A Электро насос гидроусилителя рулевого управления |
| Ef19 | Резерв |
| Ef20 | Резерв |
| Ef21 | 15A Датчики концентрации кислорода, клапан продувки адсорбера, датчик положения распределительного вала, клапан изменения фаз |
| Ef22 | Электронный блок управления двигателем (ЭБУ), блок управления электро вентилятором системы охлаждения, катушки зажигания, топливные форсунки, топливный насос |
| Ef23 | Топливный насос |
| F3 (10) | Цепи ламп сигналов торможения |
| F4 (10) | Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока |
| F5 (5) | Цепь управления электромагнитной муфтой заднего редуктора |
| F6 | Резерв |
| F7 | Резерв |
| F8 | Резерв |
| F9 (10) | Цепь лампы ближнего света левой блок-фары |
| F10 (10) | Цепь лампы ближнего света правой блок-фары |
| F11 (10) | Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов |
| F12 (10) | Цепь лампы дальнего света правой блок-фары |
| F13 (30) | Цепи электро стеклоподъемников задних дверей |
| F14 (30) | Цепи электро стеклоподъемников передних дверей |
| F15 (10) | Цепь блока управления ABS |
| F16 (15) | Цепи обогрева сидений водителя и переднего пассажира |
| F17 (15) | Цепи звуковых сигналов |
| F18 (10) | Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря |
| F19 (10) | Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола |
| F20 (7,5) | Цепь лампы заднего противотуманного света |
| F21 (5) | Цепи элементов обогрева наружных зеркал заднего вида |
| F22 | Резерв |
| F23 | Резерв |
| F24 (5) | Цепь контроля усилителя рулевого управления |
| F26 (5) | Цепь блока управления подушками безопасности |
| F27 (20) | Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения |
| F28 (15) | Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения |
| F29 (15) | Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем |
| F30 (20) | Цепи центрального замка |
| F31 (15) | Цепь противотуманных фар |
| F32 (30) | Силовая цепь реле обогрева стекла двери багажного отделения |
| F33 | Резерв |
| F34 (15) | Цепь электромагнитной муфты заднего редуктора |
| F35 | Резерв |
| F36 (30) | Силовая цепь реле К8 вентилятора отопителя |
| F37 (5) | Цепи электроприводов наружных зеркал заднего вида |
| F38 (15) | Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания |
| F39 (10) | Реле электродвигателя системы отопления, кондиционирования и вентиляции |
Выбор лампы
Ремонт начинается с похода в магазин за деталями: тебе нужно купить лампочку. Но прежде чем идти в магазин автозапчастей за новой, нужно определить какие лампочки стоят в стоп-сигналах на твоём Рено Логан. Там установлена двухнитевая лампа накаливания, её название — Osram 7528 P21/5W
На её цоколе расположено два штифта друг напротив друга, обрати на это внимание при покупке — есть модели, где штифты стоят не на одной оси. Выглядит она следующим образом. Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом
Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом
В нём стоит лампочка накаливания с одной нитью, она называется Osram 7506 P21W. Выглядит почти так же, за исключением того, что на её цоколе расположен лишь один контакт и одна спираль в колбе
Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом. В нём стоит лампочка накаливания с одной нитью, она называется Osram 7506 P21W. Выглядит почти так же, за исключением того, что на её цоколе расположен лишь один контакт и одна спираль в колбе.
Чтобы задние фонари ярче светили, можешь поставить светодиодные лампы P21W и P21/5W. Их на рынке великое множество, и в этом случае, как ни странно, почти всегда работает правило «чем дороже, тем лучше». Не покупай откровенное «палево» за копейки, хорошие светодиоды стоят дорого
Также обращай внимание на направленность свечения лампы. Оно должно быть всенаправленным, а не ориентированным куда-то конкретно. Как правильно заменить
Как правильно заменить
Как правильно заменить
Теперь, когда ты уже купил новые лампы и готов к работе, давай разберемся, как поменять лампу в стоп-сигналах на Логане первого поколения (иногда говорят, первой фазы). Для простоты и наглядности прочти пошаговую инструкцию:

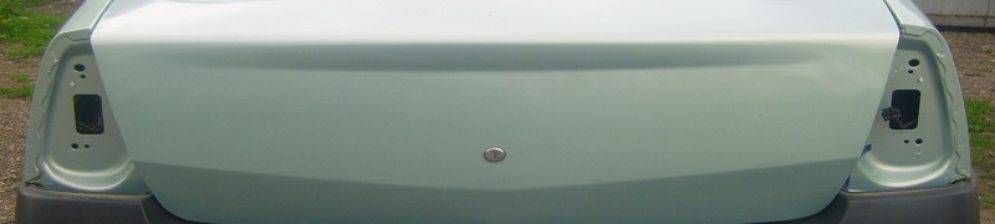

- открываем багажник;
- осматриваем место крепления фар. Оно закрыто обшивкой, но через вырезы выступают два пластиковых барашка крепления фары. Можно отогнуть обшивку, тогда ты сможешь снять клеммную колодку с фары до её демонтажа;
Лампочка задних габаритов и стопа
- немного надавливаем на колбу и поворачиваем на 90 градусов против часовой стрелки. Лампа выйдет из пазов, и ты сможешь её извлечь;
- устанавливаем и поворачиваем до упора по часовой стрелке новую лампочку.
У Dacia и Renault Logan фары незначительно отличаются, но процесс замены ламп в них аналогичен.
На Логане в новом кузове
А вот со снятием фары на новом Renault Logan второго поколения у автомобилистов возникают проблемы — они не могут снять фару, хоть её и держит всего один барашек. Давайте рассмотрим отличия. Начнём с того, что в Рено Логан 2 нет обшивки багажника в районе задних фонарей. Фару удерживает 1 пластиковый барашек, направляющая из пластика и «пистон», который фиксируется в ку з ове автомобиля. Дело в том, что после откручивания барашка фара не снимается. Специалисты советуют поступить следующим образом: откручиваем барашек не до конца, после чего давим на него ладонью из багажника. Снаружи нужно плотно ладонью прижать угол фары, который расположен ближе к задней двери, и тянуть фару назад. Ладонь должна быть чистой и не скользить, а как бы прилипнуть к фаре. Тогда фара поддастся. В особо запущенных в зазор между кузовом и фонарем снимают с помощью клина.
Замена лампы дополнительного стоп-сигнала
Давай разбираться, что делать, если не горит лампа дополнительного фонаря стоп-сигнала. А он на Renaul t Logan находится в салоне, но как поменять его правильно, ведь нет доступа сверху? Дело в том, что л ампа в нём меняется из багажника. Для этого предусмотрено технологическое отверстие, через которое нужно засунуть руку и провернуть лампу против часовой стрелки на пол-оборота.
В” кузове универсал
Renault Logan MCV или, как его еще называют, Логан универсал в России выпускается под названием Lada Largus. Сейчас разберемся, как заменить лампу стоп-сигнала на Рено Логан Универсал. Здесь также используются двухнитевые лампы P21/5W, а фонари держатся на двух пластиковых гайках, расположенных по вертикали у краёв. Их нужно открутить против часовой стрелки. Гайки-держатели
Извлеки фару, но не порви провода. После отсоединения клеммной колодки нужно нажать на защелку и снять панель с лампами. Как видишь, процесс замены аналогичен вышеописанным. Задняя сторона фары Ларгуса, защелка справа вверху
Инструкция по замене
Меняем передние тормозные колодки на рено логан своими руками (фото и видео)
В целом процесс замены достаточно простой, ничего сложного в этом нет, но лучше все же посмотреть в сервисный мануал и ознакомиться с электрической схемой подключения.
Инструменты и материалы
Когда все нужные изделия будут куплены, можно приступать к подготовке.
Вам потребуется:
- отвертка с крестовым наконечником для откручивания болтов, которые крепят оптику;
- гаечный ключ для демонтажа гаек (автор видео — канал ЖЖЖоGGGово).
Алгоритм действий
Перед началом работ обязательно отключите зажигание — это позволит избежать возможного замыкания в ходе ремонта.
Как заменить лампочки в стоп-сигналах:
- Для начала необходимо открыть крышку багажного отсека машины.
- Далее, учитывая конструктивные особенности авто, нужно снять пластиковую облицовку, за которой расположена оптика. Как правило, этот этап не вызывает сложностей, для демонтажа облицовки нужно отсоединить четыре клипсы. Таким образом, вы сможете получить доступ к барашковой гайке.
- Возможно такое, что доступ к нижней гайки будет закрыт еще одной крышкой, в таком случае вам нужно будет ее снять. Данная крышка расположена там же, где и облицовка.
- Выполнив эти действия, вам потребуется выкрутить обе гайки. Одна из них расположена в удобном месте, выкрутить ее — не проблема. Что касается второй гайки, то с ней могут возникнуть сложности, поскольку место ее расположения неудобное, соответственно, открутить руками ее не получится. Как правило, для выкручивания используется гаечный ключ-головка на 22, вам нужно только сорвать гайку, после чего можно действовать руками. Будьте осторожны и не упустите гайку, поскольку потом придется разбирать весь багажник для ее поиска.
- Когда гайки будут откручены, можно снимать саму оптику. Проследите за тем, чтобы при демонтаже и верхняя, и нижняя часть фар извлекалась синхронно, в противном случае фонарь может попасть в распор. Возможно, на данном этапе потребуется помощь помощника.
- Когда оптика будет извлечена, вам надо будет открутить три самореза отверткой. Таким образом, вы сможете добраться непосредственно до источника освещения. Старое изделие извлекается, вместо него устанавливается новое.
- Когда устройства будут заменены, производится сборка оптики, все действия выполняются в обратной последовательности. Теперь вам остается только включить зажигание и проверить работоспособность установленной лампочки, нажав на педаль газа.
Фотогалерея «Самостоятельная замена»
В некоторых авто процедура замены выглядит более просто. К примеру, в автомобилях ВАЗ 2109 достаточно просто снять облицовку задних фонарей, после чего вы получите доступ к разъему с источником освещения, который выкручивается и меняется на новый. Мы рассмотрели самый сложный вариант.
Цена вопроса
Цены на лампы варьируются в очень большом диапазоне. На рынке можно встретить изделия стоимостью от 30 до 1000 рублей за штуку.
Рено логан не горят стоп сигналы причина
Всем привет. Вот я и приступил к восстановлению логана.
Для начала решил заняться неисправными стоп сигналами. Они отказывались загораться.
Поскольку у меня не горели сразу все стоп сигналы то перегоревшие лампочки я отмёл сразу.Решил проверить предохранитель, но как оказалось он живой и отлично себя чувствует ( как позже я узнал, пред идёт и на огни заднего хода, а они у меня работали, так что его тоже можно было отметать)
Проблему стал искать от педали тормоза. На самом верху педали нашел лягушку которая не срабатывала. (На фото расположение её в салоне, как выглядет целиком и в разборе).Первым делом отщелкнул фишку (две защелки в верху и низу), саму кнопку повернул в право и вытащил.Разобрал оказалось, что сместилась пластинка находящаяся внутри кнопки, поставил на место, прозвонил, собрал обратно. Отрегулировал кнопку по высоте, все подключил. Работает на ура!
Ну, что) Одной проблемой меньше!PS лягушка регулируется по высоте, кнопку можно утопить нажатием, либо поднять
На всех без исключения транспортных средствах должны быть установлены специальные стоп-сигналы, которые призваны предупреждать всех попутно следующих водителей, обо всех маневрах впереди идущего автомобиля. Стоит ли говорить, что от исправности таких приборов, напрямую зависит безопасность дорожного движения
Поэтому этим элементам наружного освещения нужно уделить особое внимание
Видео, на котором не работают стоп-сигналы.
Все автомобили оснащены стоп сигналами, а некоторые ещё их дополнительными элементами, и Рено Логан не стал тому исключением.
Почему не работает звуковой сигнал на Renault Logan? Француз сломался
Часто можно слышать вопрос, почему не работает звуковой сигнал на Renault Logan. Связано это с некоторыми особенностями его конструкции. Поэтому, довольно часто это приспособление отказывает, по сути это недоработка инженеров-разработчиков. Такую неисправность можно встретить даже на новых машинах. В таком случае проблему без особых разговоров устранят по гарантии. Но, ремонт это очень простой. И в большей части случаев даже не имеет смысла посещать официального дилера. Даже если вы сделаете эту мелочь самостоятельно, с гарантии вас не снимут. Для проведения ремонта вам понадобится полчаса времени. Почему не работает звуковой сигнал на Renault Logan? Чтобы, ответить на этот вопрос, необходимо более подробно рассмотреть конструкцию этого приспособления. Непосредственно включатель находится на конце рычага переключения дальнего и ближнего света. Такое расположение не совсем удобно и вызывает нарекания у многих автолюбителей. От него идет провод включения на клаксон. Который в свою очередь закреплен в моторном отсеке с левой стороны. Также в конструкции используется предохранитель.
Диагностика
Для начала нужно определить источник проблемы. Причин отказа звукового сигнала всего 3. Их мы рассмотрим более подробно:
- Проверяем предохранитель. Он перегорает достаточно часто. Сказывается недостаток конструкции этого бюджетного автомобиля. Чаще всего страдает предохранитель на 15 А (F17 ) из блока, расположенного в салоне. Также необходимо проверить монтажные блоки в моторном отсеке. Там стоят предохранители60 А , проверяют предохранителиF01 иF02 . Если повреждение защитных предохранителей происходит регулярно, то следует проверить всю электрическую цепь, за которую они отвечают. Где-то произошло замыкание;
- Проверяем клаксон, для этого сначала нужно пошевелить фишки с проводами, иногда это помогает. Сама проверка заключается в перемыкании контактов клаксона. Если он исправен, то раздастся звуковой сигнал;
Самой сложной частью диагностики является проверка самого выключателя. Сделать это можно только сняв весь подрулевой переключатель. В связи с этим, к этому элементу конструкции переходят, только исключив все остальные причины.
Неисправность подрулевого переключателя является самой распространенной причиной такой поломки. Поэтому рассмотрим более подробно эту работу.
Ремонт включателя
Как уже упоминалось, включатель сигнала находится на конце переключателя. При частом переходе в режимах дальний-ближний, провод с контактной группы звукового сигнала может отпасть. Также часто питающий провод просто переламывается. Именно это является причиной низкой надежности сигнала. Рассмотрим этапы работы более подробно:
Отключается аккумулятор. Делается это, чтобы избежать короткого замыкания; Демонтируется пластиковый кожух руля, для этого следует открутить 2 шестигранника;
При замене провода нужно учитывать несколько нюансов. Всегда подбирайте провод одинакового сечения. Дудка сигнала довольно мощная и тонкий проводок быстро нагреется и может замкнуть. Также следует учесть местоположение провода. Он постоянно двигается вместе с переключателем. Родная изоляция достаточно жесткая, что вызывает ее повреждения, а потом соответственно происходит поломка самого проводника. При замене провода желательно использовать гибкие проводки в силиконовой оплетке. Они служат намного дольше. Желательно поменять еще и минусовой (черный) провод.
Основные причины
Практически все проблемы, имеющие отношение к автомобильной электрике, решаются примерно одним путем. Нужно искать потенциальную или вероятную причину неисправностей в самом проблемном объекте, либо разбираться в системе, отвечающей за подачу питания.
Точно так же обстоят дела с устройствами, которые называются стоп-сигналом. Если они перестали работать, тогда следует искать причину в одном из следующих пунктов:
- Возникли проблемы с плавкими предохранителем. Он окислился или полностью вышел из строя;
- Есть неисправности в самих лампах или одной лампе, в зависимости от того, сколько стопов не работает;
- Причина кроется в механизме, ответственном за включение предупредительного сигнала при нажатии тормоза;
- В гнезде, куда устанавливается лампочка стопа, окислились контакты;
- Появились более серьезные проблемы, связанные с повреждением проводки.
Опираясь на озвученные причины, почему могут перестать работать стопы, можно сделать вполне объективный вывод. Действительно серьезная неисправность касается лишь износа или повреждения электропроводки. Решать такую задачу своими руками не всегда правильно.
Когда отказывают задние стопы (левый и правый), либо дополнительный центральный повторитель стоп-сигнала, не спешите искать автоэлектрика и предлагать ему деньги за устранение неполадок.
Есть высокая вероятность того, что вы сумеете все сделать собственными силами. Вам потребуется лишь стандартный набор инструментов для автомобилиста, а также осознания того, как вообще устроена светотехника конкретно в вашем транспортном средстве. Начните с наиболее вероятных и достаточно простых в плане решения возможных неисправностей. Только если окажется, что дело в плохой или поврежденной электропроводке, тогда есть смысл посетить хороший автосервис. Такие задачи лучше поручить опытным мастерам. Из основных составляющих для самостоятельного восстановления работоспособности стоп сигналов вам понадобится запасная исправная лампа, контролька или мультиметр, а также подходящие инструменты.
Не лишним будет изучить руководство по эксплуатации и понять, как добраться на вашей машине до стопов.
Предохранитель
Первое, с чего стоит начать, это с поиска монтажного блока, в котором располагается ответственный за стоп-сигнал плавкий предохранитель.
Причем у каждой машины своя электросхема и особенности расположения предохранителей.
Они могут существенно отличаться в зависимости от транспортного средства, такого как:
- ВАЗ 2110;
- ВАЗ 2107;
- Тойота Рав 4;
- Форд Фьюжн;
- ВАЗ 2114;
- ВАЗ 2115;
- Форд Фокус;
- Шевроле Лачетти;
- Лада Гранта;
- Хендай Акцент;
- Рено Логан;
- Хендай Солярис и пр.
Сгоревший предохранитель довольно часто становится причиной отказа ряда оборудования, включая световые прибору. Предохранители проверяют визуально и с помощью мультиметра.
Но есть простой и действенный способ проверки, занимающий минимум времени. Для этого запустите двигатель и зажмите кнопку клаксона. Это подходит не для всех моделей авто, но на множестве ТС за звуковой сигнал и стопы часто отвечает один и тот же предохранитель.
Если дело не в нем, продолжаем поиски дальше.
Тормозные лампы и их патроны
Далее стоит переключиться уже на сами фонари стоп-сигналов. В большинстве машин, чтобы получить доступ к стопам, открывается багажный отсек, снимается плафон задней оптики, после чего уже можно добраться до самих стопов.
Как заменить лампочку ближнего света на Sandero
Следует отметить, что в последнее время среди автолюбителей также стали пользоваться популярностью отечественные лампы «Маяк». Дело в том, что цена на них значительно ниже, чем на импортные аналоги. В то же время они не уступают им по качеству.
- Замена лампы ближнего света в Рено Сандеро на «ксенон» или «светодиоды» не может быть выполнена самостоятельно, так как это процедура требует установки дополнительного оборудования, а также вмешательства в ПО.
- Стоимость «ксенона» и «светодиодов» значительно выше стоимости «галогенок».
- Свет обладает меньшей проникающей способностью, чем световой пучок «галогенок», поэтому в сырую погоду они уступают последним.
Как выбрать и установить противотуманные фары на Рено Сандеро
| Характеристики | Наилучшее значение |
| Долговечность | До 1500 ч |
| Яркость | До 1550 Лм |
| Цвет светового потока | От желтого до голубоватого (псевдоксенон) |
| Мощность | 45-60 Вт |
