Устройство системы отопления и вентиляции Рено Логан

Пошаговая инструкция

1. Сдергиваем нижний кожух с защелок и снимаем. Беремся как показано ниже и дергаем в стороны (к дверям).

2. Снимаем клипсу чтобы отвести в сторону ковер. Клипсу можно подковырнуть плоской отверткой.

3. Мы получили доступ к болтам крепления планки которая поддерживает стойку, а на этой стойке уже закреплена торпеда. Планку нужно снять чтобы получить доступ к радиатору.

Откручиваем два болта которые отмечены на фото ниже.

4. Сдавливаем по бокам и продавливаем внутрь клипсу отмеченную ниже. На этой клипсе закреплен жгут проводов.

5. Снимаем разъем замка зажигания с планки. Отжимаем фиксатор и стягиваем.

6. После снятия разъема мы получаем доступ к гайкам крепления планки. Откручиваем гайки крепежа и снимаем планку.

Как будете выводить планку, не спешите, там нужно еще отсоединить один жгут проводов.

7. После снятия планки у нас появился доступ к радиатору отопителя.

8. Откручиваем три винта под Torx T20.

9. Подложив ветошь под патрубки, вынимаем их.

10. Отгибаем защелки и извлекаем радиатор.

Защелки в прямом смысле не гнуться, просто на них нужно нажать и выводить радиатор.

11. Перед установкой нового радиатора посадочное место желательно продуть сжатым воздухом или очистить вручную.

12. Заменяем уплотнительные кольца на патрубках. После замены колец смажьте их немного чтобы они легко зашли в радиатор.

13. Устанавливаем радиатор.

14. Прикручиваем радиатор двумя винтами.

15. Вставляем патрубки в радиатор и фиксируем удерживающую планку винтом.

Следите чтобы при закручивании винта уплотнительные резинки не закусывало.

16. Далее заливаем охлаждающую жидкость, прокачиваем систему, удаляем воздух. Проверяем нет ли утечек на патрубках.

17. Если утечек нет, устанавливаем металлическую планку и остальное. Я думаю это в подробностях не нуждается.

Неисправности вентилятора

Вентилятор печки Рено Логан 2 расположился в салоне с пассажирской стороны за бардачком. В лопасти могут попадать посторонние частицы. А еще на валу вентилятора может скапливаться конденсат. Все это вызывает появление шумов и вибраций моторчика печки.

Помимо этого, еще могут встречаться такие проблемы, как:

обрыв проводов;
окисление контактов;
выработка смазки движущихся элементов.

Подобные неисправности могут привести к частичному или полному отказу печки. Она может:

не дуть;
не обогревать лобовое стекло, из-за чего оно замерзает;
работать интенсивнее или слабее в определенном положении заслонки.

Кстати, чтобы на крыльчатку не попадали листья и прочий мусор, установите крышку на горловину омывателя.

Если печка засвистела

Если из приборной панели раздается характерный свист, скорее всего, люфтит подшипник вентилятора. Он может разболтаться или совсем выйти из строя. Смазка подшипника устраняет проблему лишь на время.

Если печка заедает

Иногда бывает так, что, чтобы печка заработала, нужно хорошенько ударить по приборной панели. Причиной заеданий может быть:

заклинивание люфтящего подшипника;
выработка смазки;
износ и деформация вала;
износ моторных щеток.

Причины замены отопительных радиаторов в «Рено Логан»

Причин, по которым автолюбителю придётся менять отопительный радиатор, может быть две:

радиатор отопителя потёк;
радиатор отопителя засорился.

Утечки в отопительных радиаторах возникают из-за механических повреждений или из-за коррозии. Чаще всего течь возникает там, где трубки теплообменника припаяны к радиаторному бачку. Но если радиатор подвергается ударам или очень сильной и длительной вибрации, то трещины могут возникнуть в любом месте этого устройства.

Течь в отопительных радиаторах «Рено Логан» возникает от механических повреждений и сильной вибрации

Засорение радиаторных каналов — вторая причина замены радиатора. Для того чтобы эти каналы забились грязью до абсолютной непроходимости, требуется много времени, а выявить эту неисправность можно только методом исключения. Если все компоненты отопительной системы работают нормально, но печка всё равно не греет, значит, проблема в забившемся радиаторе, который пора заменить.

Замена радиатора

отопителя на

Рено Логан ,Сандеро,Лада Ларгус Кайфовые знания о Рено …

Причина плохой работы печки на Рено Логан, Сандеро, Дастер, Ларгус

Почему же печка

плохо греет на

Рено Логане Сандеро ,Лада Ларгус, Ниссан Альмера G15, можно узнать из этого…

Если радиатор «Рено Логан» засорился, промыть его практически невозможно

Вторая группа

В сети есть целый ряд видео, где опытные мастера и простые автолюбители демонстрируют на практике нюансы ремонта логановской печки. Ничего сложного тут нет. Но при отсутствии малейшего опыта браться за работу стоит не всегда.

Во вторую группу вошло еще 5 неисправностей. Давайте их рассмотрим.

Проблемы с двигателем. Плохая работа печки может быть связаны с воздушными карманами в охладительной системе. Когда мотор перегревается, прокладка блока (ГБЦ) повреждается. Воздух начинает попадать в систему водяного охлаждения. Для проверки следует при рабочем моторе открыть крышку на бачке с ОЖ. Если вы видите пузыри воздуха, с прокладкой ГБЦ явно проблемы;
Недостаточный поток воздуха. Тут источник неприятностей нужно искать в салонном фильтре. Самым простым решением станет замена;
Моторчик печки. Также частый гость в программах о плохой работе печного оборудования в Логане. Если при включении обогрева воздух не идет, вероятно сломался моторчик. Ремонтировать его не получится. Только замена;
Регулятор вентилятора. Он имеет связь с моторчиком по электроцепи. Проверьте проводку, а также состояние самого регулятора. Если что, под замену;
Кран радиатора. Бывает и так, что выходит из строя кран. То есть сломался клапан, пропускающий ОЖ к радиатору отопителя Логан. Делаем замену.

Крайне маловероятно, что все эти поломки случатся одновременно. Зачастую выходит из строя что-то одно. И почти каждый из элементов, который требует замены, стоит дешево. По крайней мере применительно к Рено Логан.

Вы можете наглядно видеть, что решить проблему с печкой можно самому. Делать это или нет, решайте сами.

Снятие радиатора двигателя 1,6 16V Рено Логан, Сандеро

Снимаем радиатор для проверки его на герметичность (при подозрении на
течь) или замены при повреждении.
Работу выполняем на смотровой канаве или эстакаде.
Снимаем передний бампер (см.«Снятие
переднего бампера на автомобиле Logan»;«Снятие
переднего бампера на автомобилях Сандеро и Сандеро Степвей»).
Cливаем охлаждающую жидкость (см.«Замена
охлаждающей жидкости двигателя 1,6 (16V)»).
Снимаем вентилятор радиатора (см.«Снятие
вентилятора радиатора»).
Чтобы получить доступ к пистонам крепления дефлектора радиатора снимаем
обе блок-фары (см.«Снятие
блок-фары на автомобиле Logan»;«Снятие
блокфары на автомобилях Сандеро и Сандеро Степвей»).

Отверткой сдвигаем фиксатор левого верхнего пистона крепления дефлектора
радиатора к верхней поперечине радиатора…

…и вынимаем пистон из отверстия.
Аналогично вынимаем правый верхний пистон крепления дефлектора…

…и два нижних – по одному с каждой стороны.

Тем же способом вынимаем пистон, расположенный за облицовкой радиатора…

…и снимаем дефлектор радиатора.

Раздвижными пассатижами разжимаем хомут крепления подводящего шланга…

…и снимаем шланг с патрубка радиатора.
Конденсатор системы кондиционирования воздуха установлен в пластмассовых
лапках, выполненных за одно целое с пластмассовыми бачками радиатора.
Для снятия конденсатора, не отсоединяя от него трубок подвода и отвода
хладагента…

…отверткой поджимаем фиксатор верхнего кронштейна конденсатора и нижнего
(на фото не виден).
Приподнимаем левую часть конденсатора так, чтобы фиксаторы кронштейнов
оставались бы в поджатом положении.
Те же операции производим на правой стороне конденсатора, после чего
приподнимаем конденсатор, выводя его кронштейны из лапок радиатора…

…и осторожно опускаем конденсатор на пол, стараясь не повредить
соединяющие его трубки.

Головкой «на 10» отворачиваем болт крепления левого кронштейна верхнего
крепления радиатора…

…и снимаем кронштейн с резиновой подушкой со штифта левого бачка
радиатора.
Аналогично снимаем правый кронштейн со штифта правого бачка радиатора.
Приподнимаем радиатор так, чтобы резиновые подушки нижнего крепления
вышли из отверстий поперечины подрамника…

…и вынимаем его вниз.

Снимаем со штифтов радиатора резиновые подушки нижнего крепления
радиатора.
При необходимости вынимаем резиновые подушки из кронштейнов верхнего
крепления. Потрескавшиеся, потерявшие упругость подушки заменяем.
Герметичность радиатора проверяем в ванне с водой. Заглушив патрубки
радиатора деревянными пробками, подводим к нему через одну из пробок
сжатый воздух под давлением около 0,1 МПа (1 кгс/см2) и
опускаем радиатор в ванну с водой, не менее чем на 30 с. При этом не
должно наблюдаться травление (пузырьков) воздуха. Негерметичный радиатор
заменяем новым.
Устанавливаем радиатор в обратной последовательности.
Если резиновые подушки нижнего крепления радиатора снялись вместе с ним,
то при установке радиатора сначала вставляем подушки в отверстия
подрамника.
Заливаем охлаждающую жидкость в систему охлаждения и доводим уровень
жидкости в бачке до нормы (см.«Замена
охлаждающей жидкости двигателя 1,6 (16V)»).

220

221

..

Почему плохо греет печка Renault Logan?

Чтобы грела и не свистела, или как заменить моторчик печки «Рено-Логан» своими руками

«Рено-Логан» — одна из самых коммерчески успешных моделей французского концерна. Она производится в семи странах, а продаётся практически по всему миру. Машина не зря заслужила любовь автовладельцев. Она компактная, но вместительная, неплохо управляется, дешёвая в эксплуатации и на удивление надёжная. Однако и у самых надёжных автомобилей случаются поломки. В условиях суровых русских зим неисправность печки может стать серьёзной проблемой. В случае выхода из строя мотора отопителя, ремонт в сервисе может обойтись владельцу «Логана» недешево. Однако можно сэкономить немало денег, заменив этот узел самостоятельно.

Ремонт мотора печки своими руками

Обычно выход из строя вентилятора печки обусловлен высоким износом на щётках мотора. Для того что бы провести их замену, необходимо просто отжать три защёлки, или при помощи крестовой отвертки и выкрутить 2 болта.

Отогнуть защёлки легче всего с помощью плоской отвертки.

После того как доступ открыт смотрим состояние щёток и при высоком износе проводим замену.

Месторасположение щёток отмечено маркером.

Габариты для щёток: 4 на 4 мм, и длина до 2 сантиметров. Если попадутся длиннее, то их можно обточить. После ремонта необходимо смазать все трущиеся элементы высокотемпературным маслом.

Установку отремонтированной или новой детали следует производить аналогично порядку снятия.

Ремонт своими руками

Устранение неисправностей

Замена вентилятора

Артикул новой запчасти: LUZAR LFH0987 (с кондиционером) или LUZAR LFH0991 (без кондиционера). Это хорошие аналоги по приемлемой стоимости.

Моторчик находится в одном корпусе с вентилятором. Поэтому, чтобы достать одну из деталей, придется демонтировать весь корпус. Как снять вентилятор? Для этого потребуется:

Отключить пассажирскую подушку.
Снять минусовую клемму.
Снять уплотнитель правой стойки (полностью снимать не обязательно).
Снять обивку правой стойки, отщелкивая клипсы отверткой.
Открутить первый саморез крепления приборной панели отверткой Torx 20.
Снять нижнюю заглушку приборной панели, поддевая ее с центра.
Открутить второй саморез.
Защелкнуть заглушку обратно, чтобы ее не отломать.
Открутить три самореза крепления крышки бардачка.
Снять крышку и бардачок.
Открутить третий саморез крепления приборной панели.
Открутить еще один болт крепления направляющей панели головкой на 10 мм (он находится в отверстии от дверцы бардачка, понадобится удлинитель и подсветка).
Лечь на пол.
Снять разъем вентилятора, зажав две защелки по бокам.
Нажать на фиксатор вентилятора и провернуть прибор против часовой стрелки.
Отодвигая панель, достать вентилятор.
Установить узел.
Собрать все в обратном порядке.

Иногда просто достаточно нанести на вращающийся вал смазку из шприца и установить моторчик с вентилятором обратно.

Больше о ремонте печки Рено Логан 2 смотрите в видео:

Диагностика неисправности радиатора печки

Замена радиатора печки может потребоваться в двух основных случаях:

течь радиатора. Признаками течи является появление антифриза на ковровом покрытии впереди (под ногами водителя и пассажира), а также падение уровня охлаждающей жидкости в расширительном бачке;
неэффективная работа радиатора, вызванная его засорением. В этом случае на прогретом до рабочей температуры двигателе печка слабо греет, поток воздуха из неё становится горячим только на высоких оборотах двигателя.

При выявлении этих неисправностей не стоит расстраиваться, работы по замене радиатора печки можно выполнить своими руками в гаражных условиях.

Как устроена печка автомобиля Рено Логан

Устройство отопления салона на «Рено Логан» располагается под торпедой в центральной части. Основными элементами конструкции являются вентилятор, заслонки для распределения воздушного потока и радиатор. Поломка той или иной детали приводит к частичной либо полной потере работоспособности узла. Если вы являетесь владельцем «Рено Логан», совсем нелишним будет понимать, как функционирует отопление салона.

Схематическое изображение печки «Рено Логан»: 5 — Распределительный блок; 6 — Радиатор отопителя; 7 — Трубопроводы отопителя; 8 — Резистор вентилятора пассажирского салона; 9 — Передний левый воздуховод для обогрева пространства для ног; 10 — Трос управления рециркуляцией воздуха; 11 — Трос управления распределением воздуха; 12 — Трос управления температурой воздуха

Воздух в автомобиль может поступать двумя способами: естественным, и с помощью вентилятора. При поступлении снаружи воздух нагревается через радиатор или проходит мимо него. Выбор того или иного режима зависит от положения заслонки, которая имеет непосредственную связь с регулятором температуры. Благодаря тому, что жидкость в системе охлаждения мотора постоянно циркулирует, воздух нагревается с помощью радиатора печки. Наличие специальных воздуховодов в центре и по бокам торпедо способствует поступлению воздуха в салон. Насколько интенсивной будет его подача, зависит от регулировок блока управления.

Расположение моторчика отопителя: 13 — Вентилятор пассажирского салона; 14 — Передний правый воздуховод обогрева пространства для ног

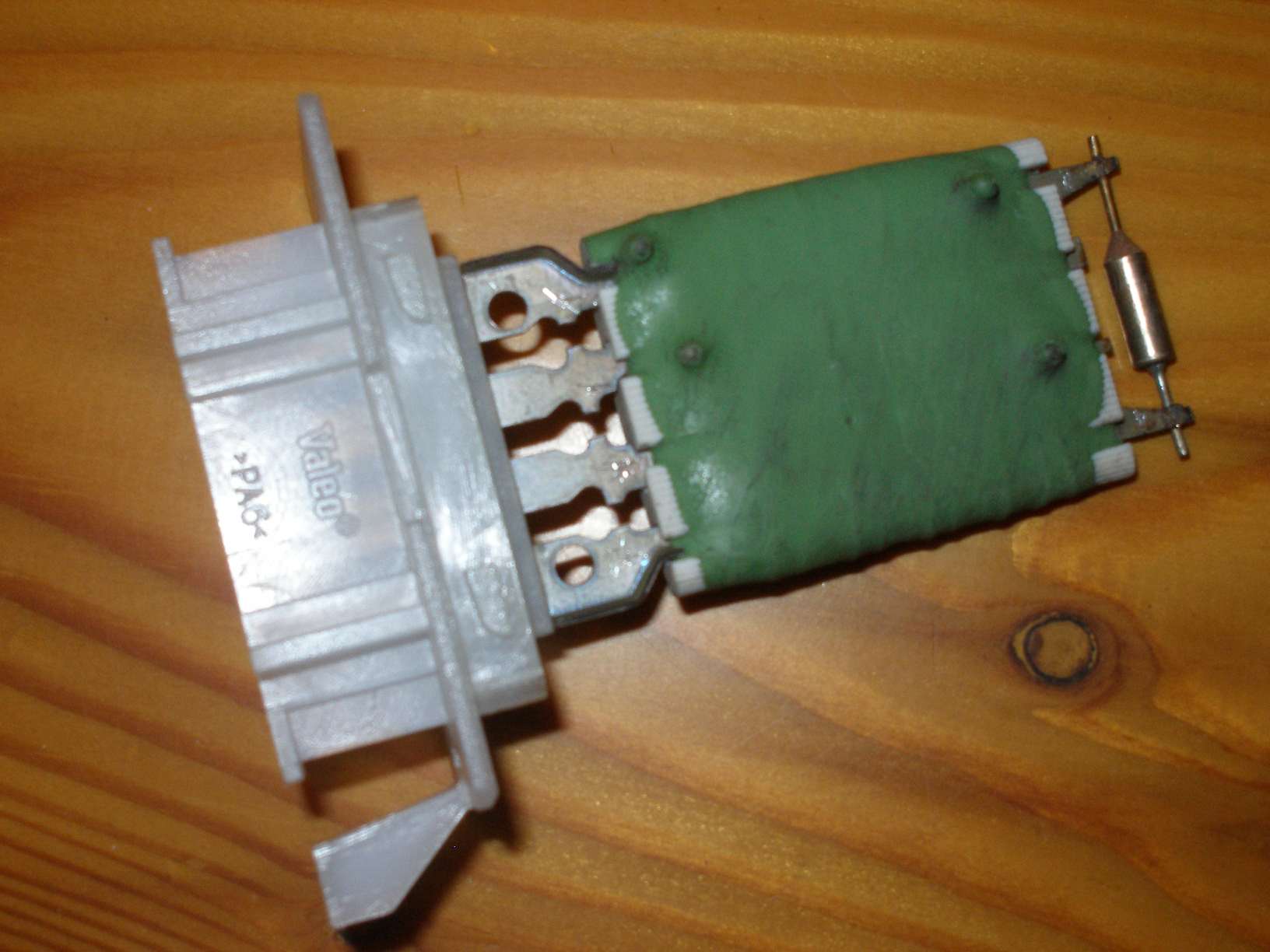

Что такое резистор печки и для чего служит

Если рассматривать резистор с точки зрения физики, то этот элемент в электрической цепи относится к пассивным. При этом на него возлагаются различные функции, зависящие от поставленных задач. Так, резистор может не только ограничивать ток, но также играть роль преобразователя тока в напряжение или наоборот. В конструкции автомобильного отопителя элемент используется для регулировки скорости вращения моторчика, обеспечивая распределение тока таким образом, что вентилятор имеет четыре скорости вращения.

Для регулировки скорости вращения моторчика печки используется резистор

Как устроена печка автомобиля «рено логан»

Система отопления, вентиляции и кондиционирования Рено Логан, Сандеро

У Рено Логан система отопления жидкостное, и эта система напрямую взаимодействует с системой охлаждения автомобильного двигателя. Отопительный радиатор находится в консоли приборной доски, в корпусе из пластмассы.

По всему рено логан система отопления он уплотнен поролоновой лентой. При помощи регулировки крана отопителя, контролируется температура прогрева салона, а также, объем, проходящей через отопительный радиатор, охлаждающей жидкости автомобиля. Запрещается проводить сварочные или паяльные работы на узлах системы кондиционирования. Работы по ремонту и обслуживанию системы кондиционирования следует проводить на специализированных сервисах.

Устранение неисправностей

Прежде чем приступать, хочу вам дать один простой совет. Действуйте последовательно, начиная от наименее простого и двигаясь к сложному. Ведь в действительности куда проще заменить сгоревший предохранитель, нежели разбирать половину консоли или рыться в подкапотном пространстве в поисках источника проблем с печкой. Если начать с простых мероприятий, когда вы точно не знаете причину неисправностей, вам удастся избежать ненужных и сложных процессов. Тут все предельно логично и понятно.

А раз все понятно, то можно приступать к рассмотрению неисправностей.

Я постараюсь вам раскрыть суть рассмотренных причин, объяснить, кто виноват и что нужно делать. Будете ли вы ремонтировать Логан сами, либо обратитесь в автосервис, дело лично каждого. Но на самостоятельном ремонте можно очень солидно сэкономить.

Если все готовы, мы начинаем. Разделю неисправности на две группы.

Первая группа

Сюда будет включено 4 неисправности, для решения которых не обязательно привлекать специалистов. Если изучить руководство по эксплуатации и разобраться в конструкции Логана, все будет сделано быстро и качественно.

Воздушная пробка. Возможно, причина ее появления в ошибках при предыдущей замене антифриза. Конструкция Логана предусматривает, что воздух должен выходить сам. Но иногда это не срабатывает. Для решения проблемы следует отключить два патрубка от теплообмена салона, а затем, поочередно подключая их обратно, заливается ОЖ в бачок. Когда жидкость начнет течь из второй трубки, вставляйте шланг на место. Подобные простые манипуляции позволяют значительно повысить эффективность обогрева;
Термостат. При такой неисправности двигатель может не набирать нужную температуру, а потому ОЖ не будет греться и передавать тепло на радиатор печки. Решить задачу просто. Нужно заменить термостат. Вы найдете его около картера коробки в нижней части ГБЦ;
Проблемы с насосом. Он может частично или полностью выйти из строя. В итоге из-за отсутствия давления ОЖ не поступает в радиатор и не прогревает воздух, идущий в салон. Насос нужно менять в обязательно порядке;
Загрязненность радиатора. Обычно это происходит, когда вместо антифриза используют обычную воду, либо заливают низкосортную ОЖ. Попытаться очистить радиатор можно. Но особого эффекта не ждите. Куда проще его заменить. Для этого разбирается корпус отопителя в салоне. Перед этим сливается вся ОЖ.

Демонтаж системы отопителя

Большинство владельцев Рено Логан убеждены в том, чтобы заменить мотор печки, требуется полностью демонтировать переднюю панель. Такая же позиция описана и в мануале по ремонту и эксплуатации автомобиля. Так как, такой процесс достаточно дорог и неудобен, многие владельцы предпочитают оставить эту проблему нерешённой. Однако на самом деле, чтобы демонтировать корпус с вентилятором отопителя достаточно выкрутить лишь пару винтов. С подобной задачей можно справиться и своими руками.

Но в самом начале, убедитесь в чистоте салонного фильтра, иногда из-за его загрязнения воздух не может пробиться в салон. Фильтр установлен в правой стороне передней панели.

Если фильтр чистый и его состояние не вызывает у вас никаких сомнений, можно приступать к демонтажу «печки».

Инструмент для работы

Для демонтажа отопителя нам потребуются такие инструменты:

Отвёртка с прямым жалом.
Отвёртка крестовая.
Пластиковый съёмник (либо обычная линейка).
Ключ TORX T20.

Неисправность в радиаторе

Ещё одна распространённая причина, по которой печка не греет должным образом, кроется в радиаторе. Эта деталь системы отопления ремонту не подлежит, ввиду тонкой конструкции. При обнаружении неисправностей радиатора потребуется замена. После приобретения новой детали можно приступать к изъятию старой.

Процедура несложная и состоит из следующих действий:

Прежде всего, необходимо слить охлаждающую жидкость. Иначе в дальнейшем она может испачкать салон.
Следующий шаг – отсоединение патрубков в моторном отсеке. Обжимные хомуты придётся заменить.
Для перестраховки стоит продуть радиатор от остатков охлаждающей жидкости.
Снять облицовку пола.
Извлечь магнитолу или заглушку.
Снять центральную накладку панели приборов.
Снять кожух рулевой колонки.
Извлечь комбинацию приборов и её накладку.
Скрутить гайки усилителя панели и снять его.
Открутить шуруп крепления патрубков.
Вывинтить шурупы крепления радиатора отопления, отжать защёлки корпуса отопителя и изъять устройство.

Старое устройство можно отправлять в пучины истории. С новым проделывать те же действия, но обратной последовательности. После несложной процедуры печка снова греет.

Почему плохо греет печка Renault Logan?

Когда печка дует холодным воздухом, то есть в салон машины не поступает тёплый воздух, стоит проверить наличие охлаждающей жидкости в системе.

Уровень ОЖ должен быть выше минимального, но ниже максимального значения по отметкам на бачке. Зачастую автомобилисты фиксируют взгляд на затемнении под отливом бачка. То есть, в том месте, где располагается площадка. Ошибочно принимать это затемнение за наличие антифриза. Насторожить должен уже тот факт, что площадка располагается ниже минимального уровня. Поэтому охлаждающую жидкость придётся доливать в любом случае. Лучше всего открутить крышку бачка и визуально убедиться в количестве жидкости.

Если антифриза в системе в достаточно, проблема может быть в неисправности термостата. Для проверки этой детали потребуется завести машину и дать мотору поработать 5-7 минут. Далее рукой дотроньтесь до патрубка, идущего к радиатору от термостата.

Если за указанный промежуток времени патрубок станет на ощупь такой же температуры, как и тот, который идёт на радиатор отопителя, тогда термостат придётся менять.

Самая распространённая причина, по которой плохо греет печка на Рено Логан, — замусоривание радиатора отопителя. Эта деталь забивается мелкими фракциями от расширительного бачка. Точнее, от площадки, расположенной в нём. Разрушение площадки можно проверить обычной отвёрткой. Для этого инструмент опускаем в бачок и надавливаем на площадку.

При наличии разрушения детали отвёртка будет свободно гулять.

На снятом бачке разрушенная площадка выглядит следующим образом.

Мелкая пластмассовая крошка от разрушенной площадки выглядит так.

Естественно, таким маленьким кусочкам не составит проблем забить радиатор отопителя, даже несмотря на то, что именно здесь находится самый тонкий канал. Бачок с повреждённой перегородкой необходимо обязательно заменить. Можно просто выломать перегородку. Однако такие действия не спасут автовладельца от проблем, потому что помимо перегородки на бачке с течением времени происходит разрушение сосков.

Поэтому бачок демонтируется и выбрасывается. На его место следует поставить новую деталь с целой перегородкой.

Если печка на Рено Логан не работает из-за проблемы с разрушением пластмассовых элементов, то возникает этот дефект после пробега более ста тысяч километров

Важно отметить, при установке оригинального расширительного бачка в комплекте с ним идёт новая крышка

Эту деталь не следует устанавливать, потому что они плохо сохраняют давление в системе. Поэтому новый бачок лучше закрывать заводской крышкой.

Такой совет дан не напрасно. Причиной плохой работы системы отопления может стать крышка на расширительном бачке. Если клапана в крышке не держит, то в системе не будет создаваться положенное давление. Поэтому проток радиатора отопителя будет плохим. Проверить надёжность крышки можно простым способом. Достаточно дунуть на клапан. Он не должен легко продуться, так как обязан держать давление.

Как было отмечено, при установке нового бачка, даже оригинального, не рекомендуется закрывать его крышкой, идущей в комплекте.

Иногда в систему попадает воздух, который ведёт к проблемам с её нормальной работой. Однако самостоятельно воздух появиться не может. Для этого необходимо вскрывать систему охлаждения. Чтобы не допустить проблем, после замены любых деталей стоит развоздушить. С этой задачей можно справиться при помощи спускника.

Проблема плохой работы печки может скрываться и под капотом, и в салоне автомобиля. Зачастую, холодная печка Рено Логан связана с забитым фильтром салона. Если салонный фильтр отсутствует, происходит засорение испарителя, что тоже ведёт к проблемам с обдувом.

Заранее проводите профилактику деталей системы отопления и вентиляции, включающую в себя своевременную смену фильтров и подбор только качественного антифриза. Гораздо легче предупредить проблему, нежели ломать голову над её решением.

Видео: Причина плохой работы печки на Рено Логан, Сандеро, Дастер, Ларгус

Во многом именно системы отопления и вентиляции салона создают в автомобиле комфортные условия: они не только обеспечивают оптимальную температуру и циркуляцию воздуха, но и удаляют влагу и иней. Поэтому поломка печки плачевно сказывается на состоянии автомобиля, в частности, его салона: сидения могут отсыреть, обшивка вздуться и т. д.

Рено Логан: система отопления

Пошаговая инструкция
