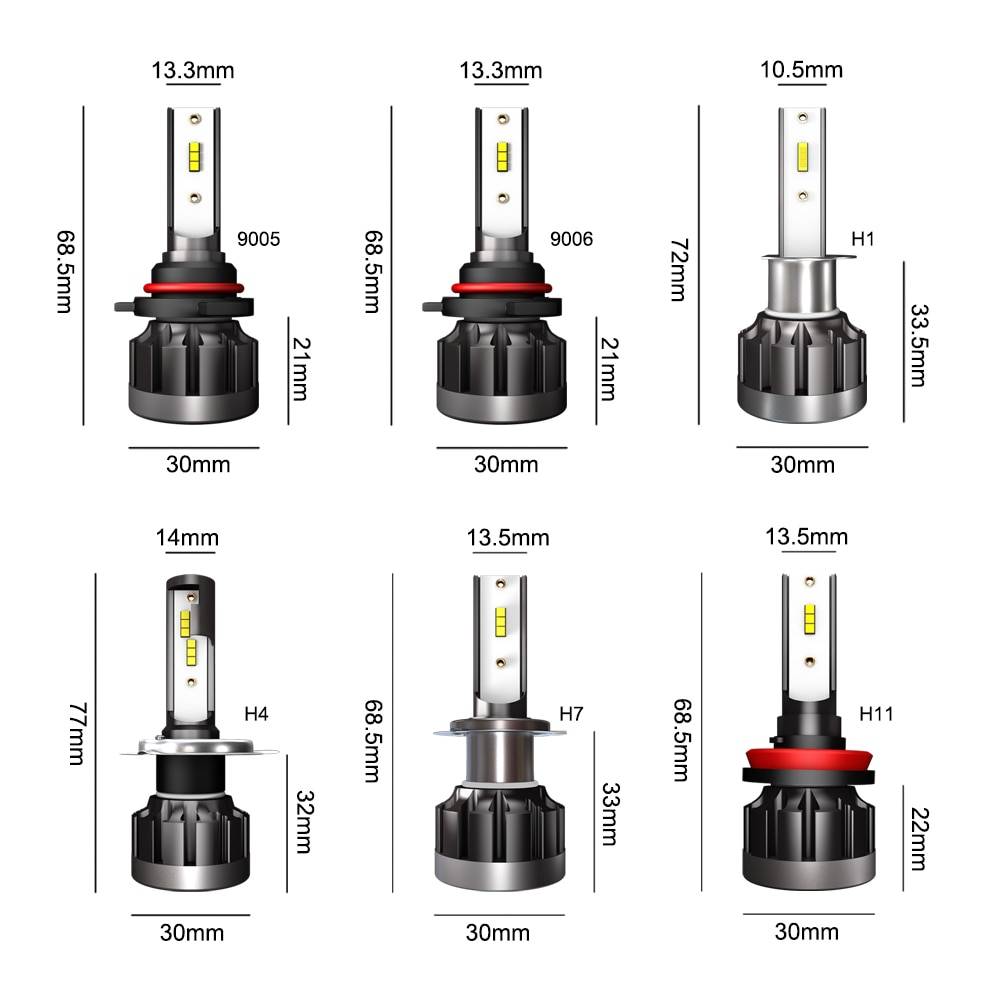

Важность правильного размера для автомобильной лампы

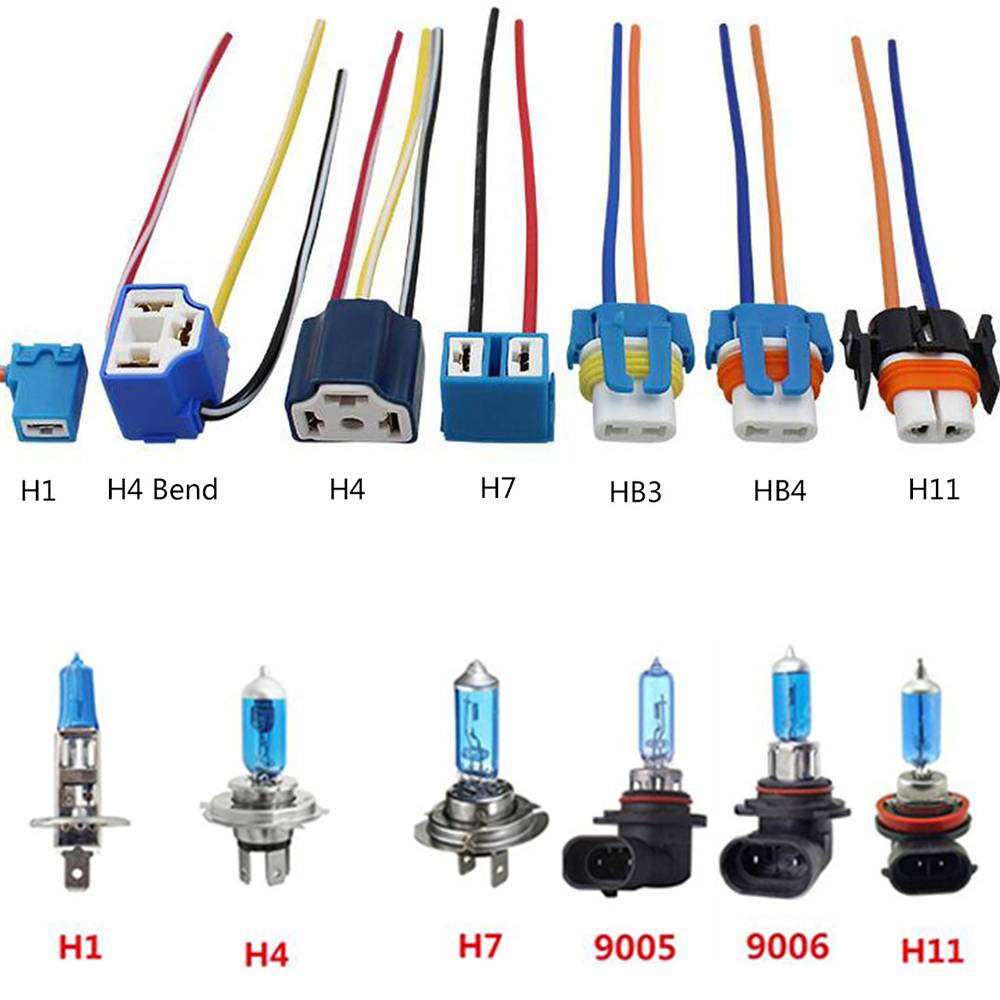

Разновидность по цоколю

В работе автомобильные лампочки подвержены сильной вибрации. В связи с этим все элементы конструкции имеют повышенную прочность, а посадочное гнездо для цоколя оснащено зажимом или пружинными контактами. Все виды цоколей автомобильных ламп абсолютно не схожи с бытовыми аналогами. Поэтому, кроме указания типа автолампы, обязательно приводится маркировка по цоколю.

С защитным фланцем

О наличии фланца свидетельствует символ «P», с которого начинается код цоколя (H4-P43t). С фланцем выпускаются мощные лампы для головных фар. Например, популярные модели, устанавливаемые в фары ближнего, дальнего света и ПТФ с цоколями H3,H4, H7, HB3, HB4. Также сюда входят менее востребованные – H1, H12, R2 и многие другие.

Софитные

Данный тип цоколя обозначается как «SV». Автолампа имеет цилиндрическую форму длиною 30-40 мм с двумя цоколями по краям. Такая конструкция позволяет сэкономить внутреннее пространство и минимизировать размер плафона. Наибольшее применение они нашли в освещении салона, где светильники встраивают в обивку. Также софитные источники света используют в подсветке регистрационного знака и стоп-сигналов (например, C5W-SV8.5-8).

Штифтовые

Эти лампы имеют гладкий цилиндрический цоколь с двумя симметрично «BA» или асимметрично «BAY» «BAZ» расположенными штифтами для жесткой фиксации. Смещение штифтов необходимо для того, чтобы исключить возможность установки лампочки другого типа, например, белой вместо жёлтой. Надпись: «PY21W-BAY15s» означает, что данная лампа с желтой колбой, имеет цоколь штифтового типа диаметром 15 мм с одним контактом, мощностью 21 Вт.

Со стеклянным цоколем

Кодировка полностью стеклянных световых приборов начинается с буквы «W», за которой следует размер цокольной части в миллиметрах (W21W-W3x16d). Они очень практичны, и востребованы во многих автомобильных фонарях: указатели поворота, габариты, приборная панель и пр.

Новые виды цоколей

Разъёмные соединения нового формата разрабатываются, как правило, для светодиодных ламп. Их появление объясняется попыткой продвижения светодиодной продукции, а также является своеобразной защитой драйвера от монтажа осветительных приборов другого типа.

Классификация, типы и обозначение

Какие бывают типы цоколей автомобильных ламп и чем они отличаются между собой? Ответы на эти вопросы вы найдете ниже.

Разновидности европейских и отечественных ламп

На территории России до сих пор выпускаются лампочки с цоколями, которым был присвоен ГОСТ еще во времена СССР:

А — стандартная автолампа;
АМН — дословная расшифровка — автомобильная миниатюрная лампочка;
АС — софитный тип устройств;
АКГ — кварцевая галогенная лампочка.

Обычно после этих аббревиатур на цоколевке отмечаются цифры, свидетельствующие о мощности устройства, а также номер разработки. Следует отметить, что такую маркировку вы сможете увидеть только на отечественной продукции. Основной минус таких продуктов — это отсутствие в шифре определенного типа устройства.

Что касается европейских товаров, в данном случае маркировка лампочек осуществляется по стандарту ЕСЕ:

Т — миниатюрная лампа;
R — устройство, диаметр цоколевки которого составляет 1.5 см, а размер колбы в данном случае равен 1.9 см;
Р — деталь, в которой диаметр цоколя равен 1.5 см, а колбы — 2, 65 см;
W — в данном случае цоколь элемента будет стеклянным;
Н — галогенка;
У — если эта буква имеется в маркировке, то это свидетельствует о том, что цвет колбы оранжевый.

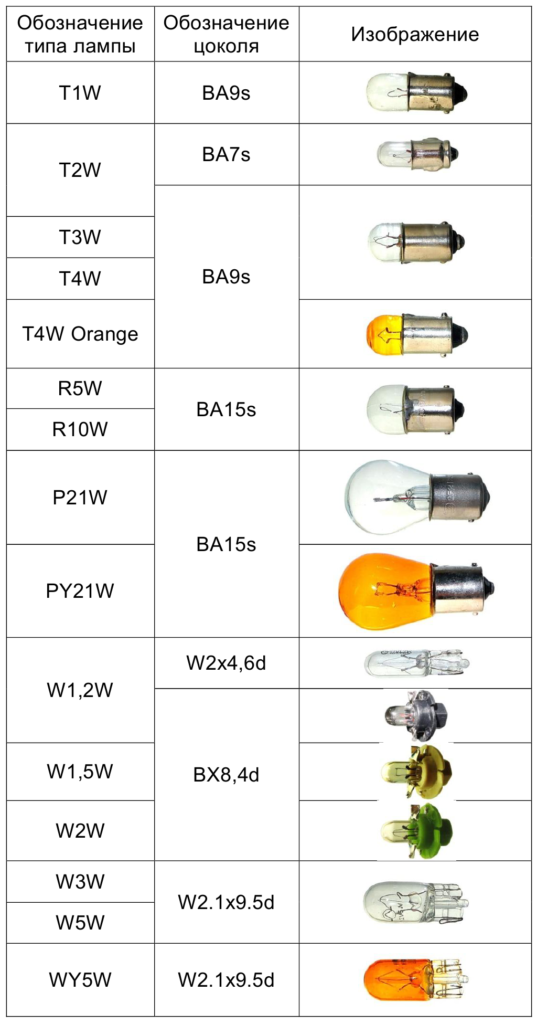

Виды лампочек в зависимости от типа цоколя

Необходимо отметить, что виды цоколей могут различаться между собой по маркировке присоединительного компонента. Разновидности соединителей в зависимости от типа позволяют избежать возможного монтажа элемента в другие патроны.

Основные разновидности устройств такие:

ВА — деталь, оборудованная цоколевкой штифтового типа;
W — стеклянный компонент, в данном случае проволочные контакты выводятся наружу, этот тип обычно применяется для установки в поворотные огни;
Р — такая маркировка свидетельствует о наличии фланцевой цоколевки — внутри конструкции расположена линза, предназначенная для направления света в определенную область;
Е — данный символ предупреждает о том, что устройство имеет резьбовую поверхность, которая сначала использовалась в лампочках накаливания, на данный момент этот тип наиболее популярен среди автомобилистов;
ВАY — эта комбинация также говорит о цоколевке штифтового типа;
BAZ — устройство относится к подвиду штифтовых элементов, однако в конструкции должно быть незначительно смещение штифтов;
G — компонент со штыковой цоколевкой.

Это были рассмотрены наиболее популярные виды, теперь вкратце расскажем о других разновидностях:

F — конструкция устройства предусматривает наличие одного штыря.
R — в данном случае контакт утоплен. Такой подвид рассчитан на более повышенную мощность, а также он может использоваться в среде с более высокой температурой. Как правило, это обозначение кварцевых и галогенных устройств, поскольку сами по себе они характеризуются небольшой массой и размерами.
Т — телефонный тип, однако применяется он для обеспечения освещения в контрольном щитке транспортного средства.
b — элемент оборудован рифленый штырем.
с — в данном случае штырь будет иметь особую форму.
а — цилиндрический тип штыря;
S — софитное устройство, в котором цоколевка расположена на одной из сторон трубчатой лампочки. В быту такие детали используются в подсветках, светильниках, но и в автомобильных приборах софитные лампочки — не редкость.
К — конструкция устройства подразумевает наличие кабельных соединений (автор видео — канал ПРОСТЫЕ ШТУКИ).

Также следует отметить, что между собой цоколевки могут отличаться не только по виду, но и по различному количеству контактов.

В данном случае маркировка будет следующей:

s — это значит, что в конструкции используется один контакт;
d — два контакта;
t — устройство с тремя контактами;
q — четыре;
р — лампочка, в конструкции которой предусмотрено пять контактов.

Чтобы лучше разбираться в обозначении световых компонентов, предлагаем вам также ознакомиться с фотографиями устройств. Не каждый автолюбитель должен знать обо всех видах, тем более, что как видно в статье, разновидностей осветительных устройств достаточно много.

Можно ли устанавливать led-лампы H7 в ближний свет

С появлением на рынке светодиодных H7-цокольных led-ламп немало автовладельцев покупали их, не задумываясь, можно ли устанавливать их в автомобильные фары. Линзовая и рефлекторная оптика имеют разные свойства – в них по-разному формируется пучок света. Потому качество освещения, создаваемого недорогими китайскими лампами, было невысоким. Это вызывало у покупателей лишь разочарование. К тому же, светодиоды быстро перегорали. Более качественными оказывались лампочки от известных торговых марок. Например, лампы led от Philips работают по технологии Luxeon Z ES, они:

сертифицированы;
имеют подтверждающие ее качество документы;
перед поступлением в продажу проходят обязательные испытания.

На сегодня ситуация такова: лед-лампы разрешены для использования в автомобиле только если они установлены в заводском порядке. Однако на рынке – немало диодных ламп H7 в ближний свет. И автовладельцы этим активно пользуются. По их отзывам, светодиодки значительно лучше штатных галогенок освещают дорогу.

Маркировка и обозначение автомобильных ламп

Обозначения автомобильных ламп

Чтобы правильно подобрать и купить автомобильную лампу, необходимо расфифровать ее обозначения и точно знать:

цоколь лампы
ее напряжение (измеряется в вольтах В, V)
мощность автолампы (Вт, W)

Знания только типа лампы (международного обозначения) для правильного подбора светового прибора бывает не достаточно. Например, к типу h5 12V 60/55W относится сразу две лампы:

лампа тина h5.цоколь P45t

лампа типа h5 цоколь P43t

Например, для ламп ближнего света в ВАЗ 2110 характерны такие параметры: цокль P14,5s, напряжение -12 В, мощность — 55Вт. Тип лампы Н1. Мощность ламп может быть стандартная, заданная изготовителем авто, (в данном случае это 55W и повышенная — 100W). Лампы поышенной мощности светят ярче, но и сгорают быстрее, дают дополнительную нагрузку на электроузлы транспортного средства. Поэтому, часто рекомендуют покупать лампы стандартной мощности, но повышеной светоотдачи.

Наши специалисты помогут сформировать заказ автоламп исходя из приоритетных для оптового покупателя параметров: цена автоламп, срок службы, популярность моделей (наиболее «ходовые» и редко спрашиваемые виды ламп).

Установка

В автомобили можно установить светодиодные лампы практически для любых функций. При этом, в большинстве случаев, используются лампы, светодиоды в которых рассчитаны на 12 вольт и цоколем W5W T10, идеально подходящие для фар любого современного автомобиля.

Рассмотрим несколько вариантов установки:

Led лампы нового поколения для автомобиля, в отличие от предыдущих версий, имеют насыщенный яркий света. Поэтому их можно монтировать в фары ближнего и дальнего свет

Стоит отметить, что существуют светодиодные Led лампы для автомобилей, которые по своим техническим характеристикам приближены к ксенону;
Светодиодные лампы обладают устойчивостью к высоким температурам, что очень важно при установке на габаритные огни. Кроме этого, дополнительную защиту обеспечивают стабилизаторы тока, предотвращающие разрушение кристаллов;
Для салона автомобиля необходимо использовать лампы фистонного типа, которые могут быть 3 разновидностей:

Классические Led лампы, которые монтируются в разъем плафона. Если салон автомобиля достаточно компактный, то такой вариант освещения будет идеальным;
Лампы нестандартных габаритов. Как и предыдущий вариант, они монтируются в разъем плафона. Такие модели идеально подходят тем, кто хочет добиться максимальной яркости света;
Прямоугольные матрицы, имеющие разное количество диодов. Такие Led лампы обладают ярким освещением и крупными размерами. Поэтому установить в разъем плафона их не всегда удается.

К противотуманным фарам

ПТФ светят прямо, чтобы осветить дорожное полотно при тумане и непогоде. Какие же светодиоды лучше применять в ПТФ? Дело в том что в противотуманных фарах используют разнообразные лампочки: HB3, HB4, H1, H2, H3, H7, H11, H9. Свет рассеивается благодаря рифлёному стеклу и отражателю. Тем не менее часто применяются лампы со спиралью, которая расположена перпендикулярно оптической оси, а именно H3. Типы ламп в галогенном исполнении обеспечивают поток порядка 1500 лм. Соответственно, светодиоды должны обеспечивать не меньше. При этом не стоит выбирать лампочки со слишком высокой цветовой температурой, которые светят синеватым светом. Наоборот, для противотуманок желательно тёплое свечение с обилием жёлтых и красных оттенков в спектре, а именно 2400К, 3000К, 4300К. Порекомендовать что-то конкретное нельзя, поскольку в штатных ПТФ каждого из автомобилей используется свой тип лампочек. В тех ПТФ, что монтируются самостоятельно на бампер или кенгурятник, может быть что угодно.

Типы автомобильных ламп

По этим критериям различают несколько видов электрических ламп, применяемых в автомобилестроении.

Накаливания

Представляют собой вольфрамовую нить в стеклянной колбе, из которой максимально откачан воздух. При подаче напряжения на противоположные концы нити происходит разогрев вольфрама, сопровождающийся излучением фотонов света в видимом спектре. По причине недостаточной мощности и малого ресурса, а также теплоты свечения до 3200 K для головных фар этот тип автоламп применяется только в старинных ретроавтомобилях. А в современных машинах используется для подсветки салона и панели приборов.

Галогенные

Модификация ламп накаливания, заключающаяся в том, что вместо вакуума в колбу закачаны галогениды брома и йода. Эти галогены препятствуют прилипанию частичек испаренного вольфрама к внутренней поверхности стекла. Активно перемещаясь внутри колбы эти частички попадают обратно на нить накала и свариваются с ней под действием температуры. Таким образом, происходит частичная регенерация вольфрамовой спирали. Процесс все же не бесконечен, так как испаренные частицы оседают в хаотичном порядке, образуя неравномерные по толщине участки, что в итоге приводит к перегоранию нити в тонких промежутках. Для головных фар, кроме однонитевых, применяют двухнитевые лампы, в которых спирали расположены таким образом, что одна служит для ближнего, а вторая для дальнего света.

Кроме увеличенного в два раза ресурса работы, галогенки светят в два раза ярче обычных ламп накаливания и подобный автосвет широко применяется по сей день.

Газоразрядные

В конце прошлого столетия галогенки были частично вытеснены ксеноновыми лампами. В отличие от предшественников эти приборы работают по принципу дугового разряда в газовой среде. Колба этих ламп изготавливается из прочного кварцевого стекла, внутрь колбы закачивается газ ксенон, а с двух сторон в нее впаиваются два вольфрамовых электрода с проставками из инвара. В момент подачи напряжения на электроды между ними возникает разряд с излучением фотонов света. Так как сам ксенон формирует столб светящейся плазмы только возле катода, то в колбы автоламп добавляют ртуть, соли натрия и скандия. За счет этого основной поток света формируют пары солей и ртути, а ксенон служит для первичного запуска и разогрева основных элементов. Свет таких ламп дает яркий поток, теплотой до 6000 K. Именно эти характеристики так привлекают владельцев авто, но для запуска и работы газоразрядок необходим специальный балласт.

Схема включения в цепь.

Для фар, где не предусмотрена раздельная оптика используют биксеноновые лампы — те же ксенонки, но установленные в специальный механизм, регулирующий фокусное расстояние и направление свечения. Фары, не имеющие подобного механизма, лишены возможности переключения между режимами ближнего и дальнего света с ксеноновыми лампами.

Читайте: 6 лучших моделей ксеноновых ламп

Светодиодные

Следующая ступень эволюции в автосвете — LED лампы. В качестве источника света здесь выступает полупроводниковый кристалл, помещенный под люминофорную заливку. В конструкции лампы имеется схема управления и драйвер, необходимые для работы светодиодов. Так как LED элементы и драйвер сильно греются, то для теплоотвода необходим массивный радиатор. Сами кристаллы размещены с двух сторон в виде дорожек, имитирующих нити накала. Верхняя дорожка отвечает за ближний, а верхняя за дальний свет, причем обе группы прикрыты полусферами, отсекающими прямые лучи, чтобы не ослеплять встречных водителей. Эти лампы имеют ресурс работы до 20000 часов и теплоту света практически в любом необходимом диапазоне, вплоть до 8000K, что делает их самыми долговечными и яркими среди всех аналогов. Главный недостаток светодиодных автоламп в том, что у них нет светораспределения по всему радиусу рефлектора и линзы, как у галогенок или ксенонок. Отсюда вытекает две проблемы:

Их установка возможна только в строго выверенном горизонте, далеко не всегда совпадающем с конструкцией посадочного места в фаре.
Для реализации всего потенциала таких приборов необходима оптика и рефлекторы изначально разработанные под LED лампы.

Последняя разработка, основанная на LED технологии — лазерные фары. Эта инновация позволила увеличить дальность свечения головных фар до 600 метров, но слишком узкий конус света и космические расценки на лазеры пока не дают распространиться новинке на рынке автосвета в полной мере.

Рекомендуем: 7 лучших светодиодных ламп для авто

Принцип выбора

Чтобы правильно подобрать оптику для своего автомобиля, нужно отталкиваться от заводских характеристик самой машины – маркировку цоколей, размер гнёзд и допустимую мощность

Внимание стоит обратить и на условия, в которых будет использоваться освещение: от этого зависит оттенок света и расстояние обзора

Для грамотного подбора осветительных приборов достаточно знать марку и модель автомобиля, год её выпуска и объём двигателя. Тип автоламп указан на колбе, цоколе и упаковке. Сейчас наиболее распространены виды – галогеновые, накаливания, ксеноновые и светодиодные. Последние известны как наиболее современные, долговечные и мощные, но в то же время экономные в плане потребления энергии. Некоторые приборы комплектуются двумя спиралями одновременно, что позволяет им брать на себя несколько функций: габаритные огни, стоп-сигнал и прочее. Производители указывают множество характеристик с пояснениями, поэтому выбрать комплект освещения для своей машины можно по номеру или параметрам машины.
