Из чего состоит задняя подвеска Дастера 4wd и 2wd, артикулы
Задняя подвеска в Рено бывает 2-х типов. Торсионная балка используется в переднеприводных версиях автомобиля. Второй вариант на Рено Дастер — полноприводная 4wd, сама по себе независима, имеет систему поперечных и продольных рычагов. Такая модификация зарекомендовала себя на паркетниках и давно применяется автопроизводителями.
| № пп | Наименование | Артикул |
| 1 | Рычаг поперечный передний | 8200839124 |
| 2 | Рычаг поперечный задний | 8200839119 |
| 3 | Рычаг задний продольный правый | 551107894R |
| 4 | Рычаг задний продольный левый | 551119305R |
| 5 | Сайлентблок заднего рычага продольного поперечного | 8200839121 |
| 6 | Амортизатор задний | 8200811407-562103964R |
| 7 | Пружина задняя | DC393-30988 |
| 8 | Стойка стабилизатора | 8200814411/ 546180001R |
| 9 | Втулка стабилизатора | 562300111R |
Выбор элементов
Выбрать детали для полноприводного кроссовера сложно. В магазинах представлены стойки разных марок, отличающиеся качеством сборки. Специалисты советуют устанавливать оригинальные элементы, которые отличаются стоимостью и высоким качеством. Если машина используется в городских условиях, можно подобрать более дешевую замену.
Оригинальные стойки
При поиске комплектующих по артикулу учитывают основные параметры элементов. Нередко вместо оригинальной продукции поставляют дешевую подделку низкого качества, не подходящую для Рено Дастер.
Штатные задние амортизаторы имеют такие характеристики:
- высота колбы без учета штока — 45,8 см;
- диаметр чаши — 4,5 мм;
- размер, амплитуда движения штока — 20, 237 см.
При заказе детали учитывают версию автомобиля. Модификации с передним приводом снабжаются подвижной балкой. Значит, задние стойки будут другими. На полноприводную модификацию можно устанавливать детали с номерами 562103964R, 562105300R, 8200811407.
Аналоги передних и задних амортизаторов
Оригинальные запасные части заменяют деталями марки Monroe. Они отличаются только стоимостью. Комплектующие выдерживают до 80 тыс. км пробега. Передние стойки подходят для всех модификаций французского внедорожника.
Некоторые водители устанавливают прочные стойки, выдерживающие езду по бездорожью. Вместе с ними приобретают опорные подшипники и пыльник.
Кроме деталей Monroe, для Renault Duster подходят амортизаторы марок ZEKKERT, Magnum, PROFIT, KAYABA. Качественными считаются комплектующие, выпускаемые компаниями Bilstein, Breckner.
Экономному автовладельцу стоит приобретать продукцию марки Stellox с каталожным номером 42139935SX. Для внедорожника, подвеска которого постоянно терпит высокие нагрузки, выбирают продукцию марки Lemforder.
Пошаговая замена задних стоек амортизатора на Рено Дастер
Детальный алгоритм по замене задних стоек на Дастер представлен ниже.
Снять шторку-облицовку в багажном отделении.
Потянуть панель на себя и отсоединить все защелки.

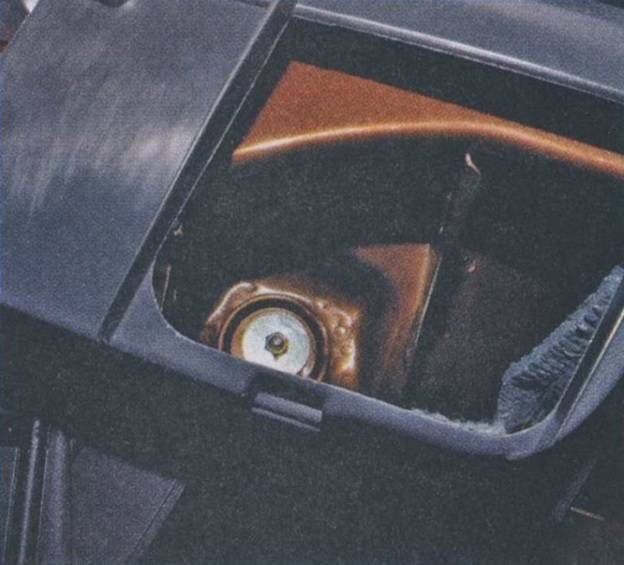

В окошке багажного отделения открывается вид на гайку верхнего крепления стойки амортизатора. Ее следует открутить, удерживая шток от проворачивания.
- Снять опорную шайбу и верхнюю подушку.
- Открутить болт крепления рычага к балке.
- Сжать пружину стяжкой.
- Открутить гайку.
- После откручивания гайки снимается опора, чашка и подшипник.
- Снять пружину.
- Изъять пыльник и отбойник.
- Провести дефектовку.
- Одеть чашку.
- Надеть опорный подшипник и опору
- Наживить гайку и затянуть ее.
- Собрать все в обратной последовательности.

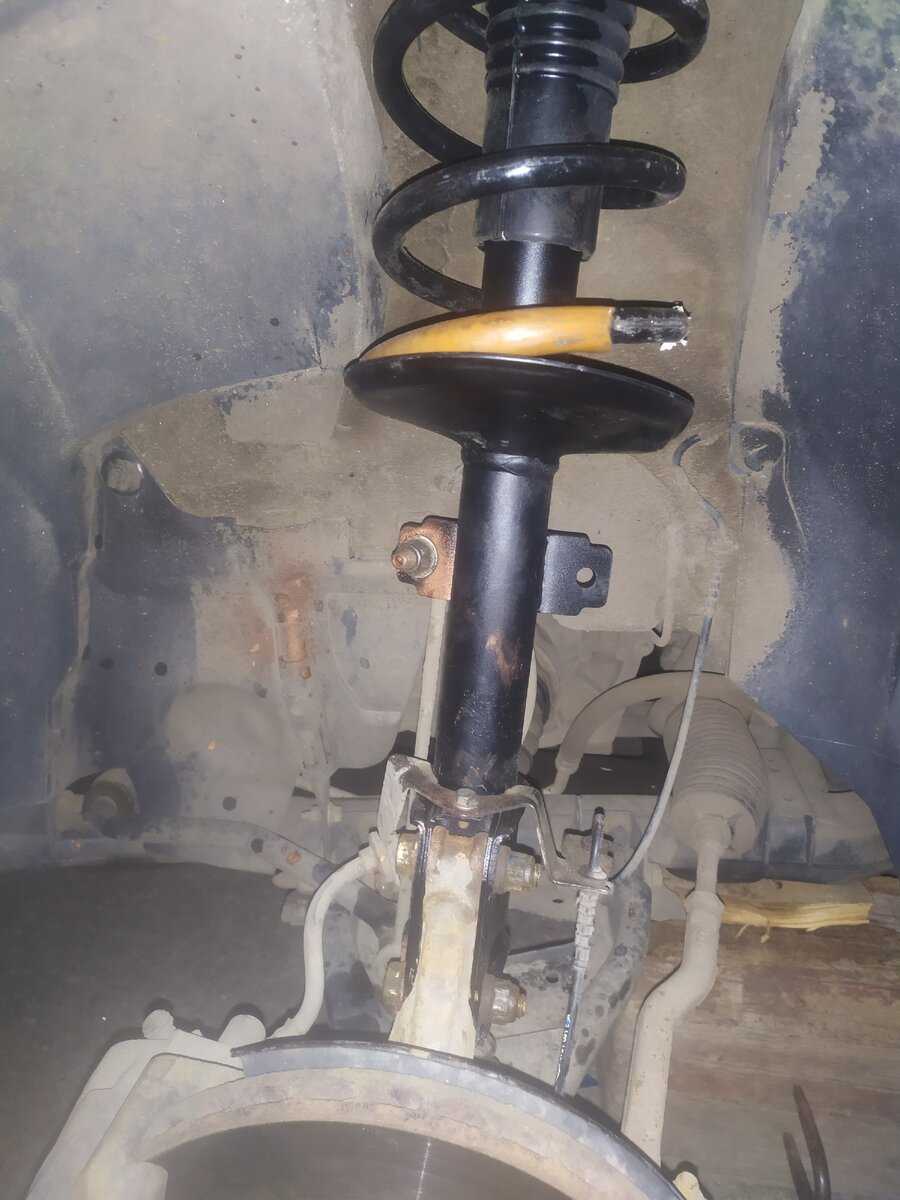

Замена передних стоек.
Для замены стоек на Рено Дастер лучше всего использовать подъемник. Это позволит сохранить много времени и сил. Но если необходимого оборудования нет в наличии, то можно воспользоваться и смотровой ямой. Это довольно простая процедура, которая может быть выполнена самостоятельно. Работа выполняется поэтапно:
- Отключаем клеммы аккумулятора
- Передний амортизатор крепиться на площадке-стакане, расположенной с внутренней стороны крыла. Нужно открутить гайку штока, чтобы можно было освободить его
- Снимаем колесо
- Ставим домкрат под рычаг и приподнимаем его так, чтобы амортизатор имел свободный ход.
- Откручиваются гайки, удерживающие тяги стабилизатора.
- Теперь нужно отсоединить тормозной шланг и вывести его подальше от ступицы. Это нужно сделать для того, чтобы при дальнейшей работе не повредить его.
- Отсоединяем стойку со стороны кузова.
- Деталь идет в сборе с пружиной, поэтому снимается сразу все вместе.
- Со стороны брызговика может остаться прокладка. Нужно не забыть снять ее.

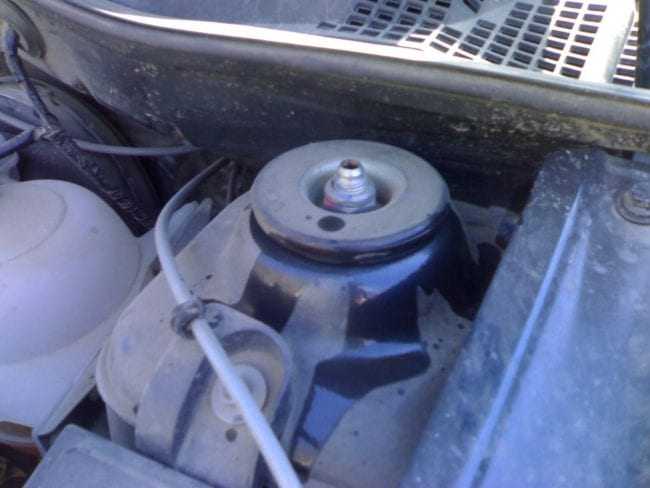

- Откручивается гайка крепления опоры.
- После этого можно отсоединить подшипник, чашку и резиновую опору
- Теперь можно снять с опоры пружину и защитный чехол штока.
- После замены амортизатора идет процесс сборки в обратном порядке.
Важно помнить, что замена стоек производиться парно. Если заменить только одну сторону, то нагрузка на новую деталь будет увеличена вдвое, что значительно снизит срок ее эксплуатации
Пошаговая замена
1. Срываем колесные болты, поддомкрачиваем, выкручиваем болты и снимаем колесо.
2. Очищаем щеткой от грязи болт крепления стойки стабилизатора, а так же два болта крепления амортизатора к кулаку. После очистки брызгаем проникающей смазкой.
3. Откручиваем гайки болтов крепежа амортизатора к кулаку.
Обычно болты сильно закисают и от руки их вытянуть невозможно, нужно выбивать. Наживляем гайку, одеваем головку и выбиваем до того момента пока гайка упрется в ухо крепежа амортизатора.
4. Откручиваем гайку крепежа шарнира стойки стабилизатора.
Срываем гайку ключом на шестнадцать, а далее удерживаем шток шарнира от поворота шестигранником на пять и откручиваем.
После откручивания гайки вынимаем шарнир.
5. Берем выколотку по размеру и полностью выбиваем болты.
Обязательно смотрите чтобы граната не выскочила из кулака когда будете выбивать болты. Придерживайте кулак во время того как будете бить.
6. Переходим в багажник. Откручиваем два винта крепежа обшивки.
Первый винт находиться на виду, а для доступа к второму нужно сложить сидение.
7. После откручивания винтов сдергиваем обшивку на себя и получаем доступ к верхней гайке крепления амортизатора.
8. Откручиваем гайку крепления с помощью головки на двадцать один.
Когда будете откручивать попросите помощника придержать амортизатор чтобы он не упал на землю.
9. Итак, мы сняли задний амортизатор на Рено Дастер. Переходим к разборке.
10. Берем амортизатор в тиски за ухо крепежа шарнира стойки стабилизатора и сжимаем пружину стяжкой. Сжимаем пружину до тех пор пока верхняя чашка не будет свободно ходить.
11. Глубокой головкой на двадцать семь откручиваем верхнюю гайку.
12. После откручивания гайки снимаем опору, опорный подшипник и чашку.
13. Снимаем пружину с амортизатора.
14. Снимаем с амортизатора пыльник с отбойником.
15. Новый амортизатор перед установкой нужно прокачать. Нажимаем на шток амортизатора 10-15 раз пока он не начнет плавно входить и выходить.
Обратите внимание что при прокачке не нужно до конца вжимать шток, лучше оставить 2-3 см. Так же после прокачки не кладите амортизатор горизонтально
Так же после прокачки не кладите амортизатор горизонтально.
16. Закрепляем новую стойку в тиски за ухо стабилизатора вертикально.
17. Одеваем пыльник и отбойник. Если есть повреждения, лучше купить и поставить новый.
18. Одеваем пружину на стойку.
19. Одеваем чашку предварительно очистив от грязи.
20. Одеваем опорный подшипник и опору. Опору рекомендую ставить новую. Обычно когда выходит амортизатор из строя, опора тоже мертвая.
21. Накручиваем гайку и затягиваем.
22. Далее подробно все расписывать нет смысла, просто все собираем в обратном порядке:
- помощник попадает амортизатором в отверстие из арки, а вы накручиваете и затягиваете гайку из багажника
- устанавливаете обшивку в багажнике
- вставляете болты крепежа амортизатора к кулаку (не забудьте продеть через верхний болт кронштейн куда крепиться провод ABS)
- вставляем шарнир стойки стабилизатора в ухо
- накручиваем гайки крепления амортизатора к кулаку и шарнира стабилизатора к амортизатору
- затягиваем все, устанавливаем колесо
Правильно выбрать стойку.
Оригинальная стойка амортизатора имеет артикул 543028126R. При выборе новой детали лучше всего приобретать оригинальные аксессуары. Они рассчитаны на эксплуатации с определенной моделью авто, поэтому будут показывать оптимальные характеристики жесткости, что необходимо для комфортного передвижения.
При выборе аналогов необходимо учитывать, прошли эти детали сертификацию или нет. Это позволит быть уверенным в том, что при установке не возникнет никаких трудностей, а деталь прослужит максимально долго.
Одним из распространенных вариантов среди аналогов является продукция Bilstein. Модели этой марки недорогие и имеют увеличенный шток, что позволяет дополнительно увеличить клиренс на 2,5-3 сантиметра.
Помимо этого, существуют другие модели от известных производителей.
Цена за оригинальные детали довольно высока. Но такие аналоги, как Каяба обойдутся еще дороже. Поэтому большинство владельцев Рено Дастер склоняются в пользу оригинальной продукции.
Диагностика состояния элемента
Для диагностики узла используются методики:
- Сжать резиновые чехлы, закрывающие штоки стоек, а затем дотронуться пальцами до металлического стержня. Затем необходимо покачать кузов автомобиля в продольном и поперечном направлениях. На штоке будет чувствоваться постукивание, амортизатор остается неподвижным или перемещается с уменьшенной амплитудой.
- Уложить кисть руки на витки пружины, а затем помощник совершает резкие движения рулем влево и вправо. При поврежденных подшипниковых опорах будет раздаваться металлическое постукивание, которое ощущается на пружине.
- При визуальном осмотре чашек опор видны верхние штоки стоек, приподнятые относительно основания (из-за уменьшения высоты опорного элемента).
Дополнительная диагностика заключается в пробной поездке по неровной дороге, на которой имеются поперечные волны. При изменении направления движения будет слышен металлический стук. Следует учитывать, что шум из подвески может возникать в результате износа других деталей, поэтому диагностику должен проводить специалист.
Например, стук в передней подвеске может возникнуть из-за контакта резинового чехла об амортизатор.
Появление шума и стуков в подвеске.
У автомобиля Рено Дастер стук в передней подвеске сигнализирует о том, что одна из деталей вышла из строя и срочно нуждается в замене. Необходимо произвести самостоятельный осмотр деталей. Но в некоторых случаях может понадобиться смотровая яма или подъемник.
Одна из частых причин возникновения посторонних звуков – поврежденная опорная стойка.
Со временем, и под воздействием нагрузок она разрушается., теряя свою форму. Осмотр можно начать из подкапотного пространства. Стойки располагаются под чашками пружин. Нужно посмотреть зазор и их состояние.
Если зазор больше 10 миллиметров, или отличается от противоположной, то необходима замена, потому что они просели и не гасят удары.
Замена стоек на автомобиле с полным приводом.
Разница будет заключаться в наличие стабилизатора поперечной устойчивости.
После того как все основные крепления будут откручены необходимо вывести палец верхнего шарнира стабилизатора, затем снять гайку крепления и убрать нижний шарнир.
Снимаем стойку стабилизатора.
Ключом или головкой на 18 откручиваем гайки крепления стойки к кулаку. Затем снимаем нижнее крепление. Если болты прикипели их можно выбить при помощи специальной металлической выколотки.
Стойка отводиться от кулака. Откручивается верхнее крепление.
Снимаем ее вместе с резинометаллической шайбой.
Источник
Какие выбрать амортизаторы на Renault Duster
Сразу определиться с тем, какие лучше амортизаторы на Рено Дастер 4х4, достаточно сложно. На рынке встречаются стойки различных марок. Соответственно, качество изготовления комплектующих также может отличаться. Инженеры рекомендуют устанавливать на Рено Дастер 4х4 оригинальные стойки амортизаторов. Однако такие компоненты стоят сравнительно дорого
И если автомобиль редко эксплуатируется в условиях бездорожья, то можно обратить внимание на неоригинальные комплектующие
Оригинальные компоненты
При покупке стоек амортизаторов задних на Рено Дастер 4х4 по артикулу необходимо обращать внимание на характеристики этих компонентов. Не исключено, что под видом оригинальных деталей продавцы предлагают более дешевую продукцию, которая не подходит под французский кроссовер
Опоры заднего амортизатора отличаются следующими характеристиками:
- общая высота стакана (шток не учитывается) — 458 мм;
- диаметр стакана — 45 мм;
- полный ход и диаметр штока — 237 и 20 мм.
При покупке стоек также на задние амортизаторы также следует учитывать модификацию Рено Дастер. Переднеприводные версии кроссовера выпускаются с торсионной балкой. Соответственно, сзади устанавливаются совершенно другие опоры. На модификации 4х4 можно приобретать стойки амортизаторов со следующими артикулами:
В качестве альтернативы оригинальных деталей многие автовладельцы приобретают комплектующие марки Monroe. Разница этой продукцией прослеживается только в цене. Как и в случае с оригинальными комплектующими опоры задних амортизаторов Monroe способны выдерживать 50-80 тысяч километров. При этом зарегистрированы случаи, когда детали требовали замены по прошествии 100 тысяч километров.
Прежде чем покупать передние стойки амортизаторов на Рено Дастер 4х4, также рекомендуется обратить внимание на характеристики комплектующих. В этом случае параметры следующие:
- общая высота стакана (шток не учитывается) — 415 мм;
- диаметр стакана — 45 мм;
- полный ход и диаметр штока — 157 и 20 мм.
Передние опоры подходят как для моно-, так и полноприводных модификаций Renault Duster. Эти детали не делятся на правую и левую. Поэтому компоненты продаются под одинаковыми каталожными номерами:
В отличие от задних передние стойки отличаются меньшим эксплуатационным ресурсом. Согласно результатам исследований и отзывам автомобилистов, эти детали требуют замены по прошествии 30-50 тысяч километров. Ряд владельцев Renault Duster отдают предпочтение более толстым стойкам амортизаторов, так как такие компоненты лучше выдерживают условия бездорожья и дольше служат. Однако в подобных случаях приходится покупать неоригинальные детали. Кроме того, в дополнении к опорам нужно приобрести еще и пыльник с опорными подшипниками.
Аналоги передних стоек
Помимо указанной марки Monroe на Рено Дастер 4х4 подходят детали и других брендов. Лучшими производителями комплектующих для подвески французского кроссовера считаются:
- KAYABA (артикул — 338737);
- PROFIT (20021100);
- Magnum (AGR147);
- ZEKKERT (SG6132).
Хорошие отзывы имеют передние стойки амортизаторов, выпущенные компаниями Breckner (BK20107) и Bilstein (19223483).
Для автовладельцев, которые не хотят переплачивать за расходные компоненты, рынок предлагает детали от Stellox (42139935SX).
Аналоги задних амортизаторов
Задние амортизаторы Рено Дастер 4х4 можно брать тех же марок. Для французского кроссовера подходят Asam (30950), Trialli (AG09504) и TRW (JGM1106T). К числу сравнительно недорогих компонентов, которые устанавливают на заднюю многорычажную подвеску, относятся OPTIMAL (A3181G) и Bilstein (22224583). Среди лучших аналогов деталей Renault выделяют марку Lemforder (3134501).
Какие выбрать
Точно определиться с тем, какие лучше приобрести стойки на Рено Дастер 4х4, достаточно сложно. Выбор во многом обусловлен условиями преимущественной эксплуатации автомобиля. Если кроссовер чаще ездит по городу, то можно купить недорогие компоненты, выпускаемые под марками Bilstein или KAYABA
Но в случаях, когда подвеска автомобиля постоянно испытывает повышенные нагрузки, то рекомендуется обратить внимание на оригинальные комплектующие либо продукцию Monroe или Lemforder
Последствия несвоевременной замены стоек.
При наезде на яму или выбоину удар передается на кузов, при этом лишь частично гаситься шиной. При жестком креплении автомобиль начинает по инерции раскачиваться с большой амплитудой. Если на автомобиль установлены лишь пружины, то это смягчает удар, но сами колебания затягиваются во времени, что снижает управляемость автомобиля.
Амортизатор Рено Дастер позволяет контролировать упругость пружины, позволяет гасить большую часть удара, сокращает колебания до 1-1,5 циклов. Такие нагрузки со временем могут вывести стойки амортизатора из строя. Это будет проявляться в излишней раскачке автомобиля, может появиться стук при проезде неровностей, а также:
- Повышение чувствительности автомобиля при проезде через неровности
- Неравномерное распределение нагрузки на подвеску, вследствие чего могут быстрее выйти из строя другие компоненты.
- Если стойка вышла из строя, то увеличивается нагрузка на кузов, возможна его деформация, появление трещин.
- Меняется угол развала колес, что ведет к неравномерному износу покрышек.

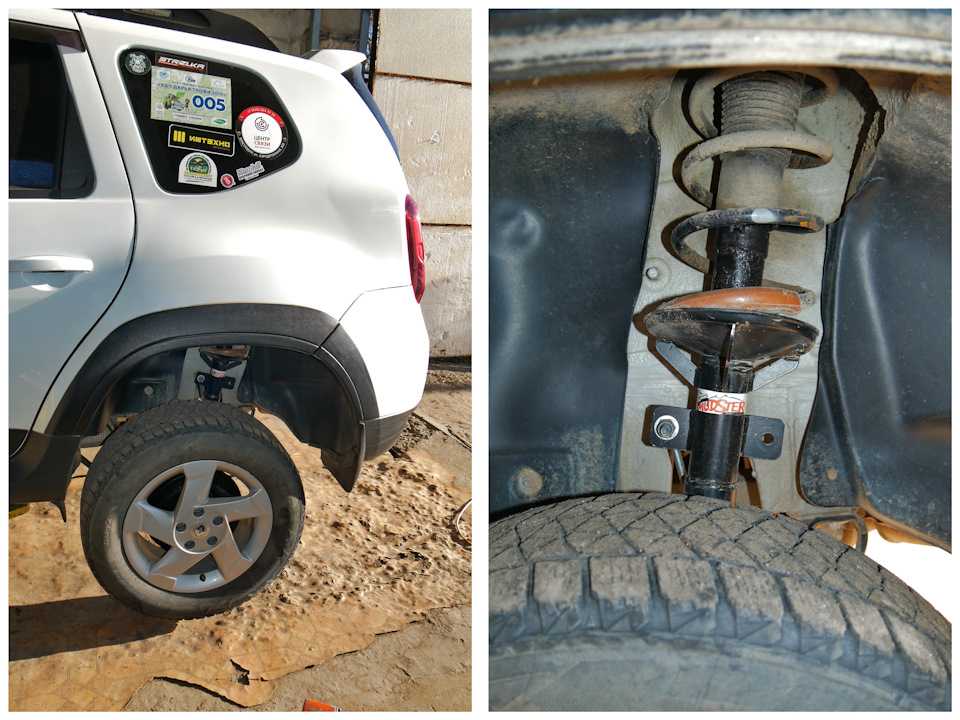

Замена задних стоек Рено Дастер — изучаем основательно
Возникновение проблем со стойками амортизатора существенно сказывается на управляемости автомобиля. Снижение безопасности ведет к увеличению риска попадания в аварийную ситуацию из-за потери контроля над машиной.
Поэтому при появлении первых симптомов выхода из строя узла, требуется в кратчайшие сроки провести диагностику и при необходимости замену стоек амортизатора.
ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»
Стойка амортизатора на Renault Duster
Оригинальные передние стойки амортизатора Renault являются идентичными для обеих сторон оси, поэтому имеют одинаковый артикул. На Рено Дастер устанавливаются узлы с каталожными номерами 8200813791, 543028126R и 543029233R. Цена за новую стойку амортизатора составляет от 2400 до 4500 рублей.
Также у автовладельцев имеется возможность приобрести бывший в употреблении узел. Цена за стойку с авторазборок начинается от 1200 рублей. Недостатком такой запчасти является невозможность точно узнать остаточный ресурс.
Номер по каталогу и стоимость хороших передних стоек амортизатора для Рено Дастер от сторонних производителей
Не желая переплачивать за новую родную стойку или рисковать и покупать поддержанную оригинальную запчасть, автовладельцы прибегают к аналогам от сторонних производителей. В нижеприведенной таблице представлен перечень брендов, которые хорошо себя зарекомендовали на Дастер.
Таблица — Хорошие аналоги передних оригинальных стоек амортизатора
Стойка амортизатора на Renault Duster
Артикульный номер и ориентировочная стоимость на задние оригинальные стойки амортизатора Рено Дастер
На Дастер устанавливаются одинаковые задние стойки амортизатора с правой с левой сторон. Каталожные номера узлов для полноприводной модели — 8200811407, 562103964R и 562105300R. Авто с передними приводными колесами комплектуется стойкой с артикулом 562105043R. Стоимость стоек 2000-3500 рублей.
У автовладельцев имеется возможность приобрести оригинальные задние стойки амортизатора на Дастер с авторазборок. Цена на бывшую в употреблении деталь стартует от 800 рублей. При этом автовладелец не сможет быть уверен, что приобретенная стойка прослужит долго.
Артикул и стоимость хороших аналогов родных задних стоек амортизатора для Рено Дастер
Помимо оригинальных задних стоек амортизатора на рынке присутствует большое количество аналогов. Некоторые из них являются откровенно низкосортными, но встречаются весьма достойные экземпляры. В таблицах ниже представлены наилучшие альтернативные варианты родных узлов, которые согласно отзывам водителей прекрасно показывают себя на Дастер.
Таблица — Рекомендуемые аналоги для переднеприводного Рено Дастер
http://expertrenault.ru/hodovaya/pri-pomoshhi-chego-mozhno-bystro-pomenyat-amortizator-reno-dasterhttp://vseoduster.ru/remont-daster/vybor-i-zamena-amortizatorovhttp://www.dusterok.ru/remont/kak-zamenit-amortizatory-na-dastere-4h4http://umelyeruki.info/avto/zamena-zadnix-amortizatorov-na-reno-daster/http://nivovod.ru/renault/stoyka-amortizatora-na-reno-daster-vybor-i/
голоса
Рейтинг статьи
Лучшие российские амортизаторы
Несмотря на стереотипы, отечественные демпферные системы долговечны, адаптированы к работе в сложных условиях, подходят многим маркам автомобилей. Есть предложения на любой вкус. Но в рейтинг лидеров входят, увы, немногие. И дело чаще всего не в плохой конкурентоспособности продукции. Наш автопром, как всегда отстает в вопросах маркетинга. По результатам анализа качественных показателей амортизаторов, произведенных на российских предприятиях, выбрано 2 компании. Их продукция признана лучшей.

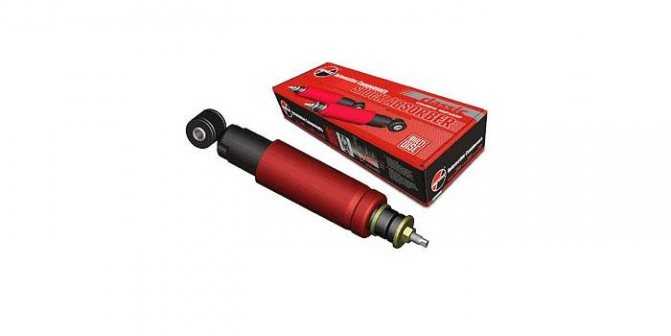

СААЗ
Скопинский автоагрегатный завод стал первой ласточкой в годы бурного развития промышленности. Даже в трудные времена коллектив старался держать марку. А в последние годы творческий инженерный бум вновь вывел теперь уже Акционерное общество в ряды лидеров.
Продукция СААЗ производится на высокотехнологичном оборудовании. Отлично налажена система контроля и тестирования. Приятный результат: предприятие стало первым, продукцией которого заинтересовались серьезные европейские автопроизводители. Весомый аргумент амортизаторов СААЗ для практичных российских водителей — их возможно ремонтировать. Сейчас предприятие входит в группу «Объединённые автомобильные технологии». Здесь делают автомобили «под ключ».
Преимущества:
- Качественные демпферные системы для всех марок ВАЗ;
- Современная двухтрубная конструкция;
- Оснащены гидробуфером отбоя;
- Серия СААЗ-Энга собирается с учетом индивидуальных требований;
- Ремонтопригодны;
- Недорогие.
Недостатки:
Недостаточная плавность на бездорожье.
Когда дорогие импортные демпферы приходят в негодность, их можно только выбросить. А отечественные после небольшого ремонта, еще послужат.
Fenox
Амортизаторы белорусской компании Fenox Global Group делают серьезную заявку на лидерство в своем ценовом сегменте. Постоянное усовершенствование конструирования и производства ведут к тому, что демпферы Fenox становятся привлекательными для европейских потребителей.
Один из 12-ти заводов компании работает в Германии, его продукцию знают и ассоциируют с немецким уровнем качества. Компания старается поддерживать свою репутацию. Демпферы производятся на высокотехнологичных конвейерах. Современная система контроля тщательно следит за процессом.
Преимущества:
- Детали обрабатываются на ЧПУ японской фирмы Okuma;
- Применяется катодно-механическое хромирование штока;
- Устанавливается система клапанов– MultiDisc System;
- Среди ноу-хау самоочищающийся сальник амортизатора;
- Безопасная амплитуда температур от -40° до +55°.;
- Гарантия 5 лет.
Недостатки:
После долгой эксплуатации начинают стучать.
Белорусские демпферы в странах Восточной Европы считаются лучшими среди недорогих, но хороших производителей.
Какой амортизатор для автомобиля лучше купить
Прежде всего каждый автовладелец сравнивает свои желания к возможностям кошелька. Но это не всегда правильно. Переплатив за модный бренд, можно приобрести демпфер с ненужными для родной машины характеристиками. Или, наоборот, в погоне за экономией взять устройство, которое быстро выйдет из строя. Представленный рейтинг дает возможность найти золотую середину. Нужно просто сделать сравнительный анализ:
- Владельцам элитных машин стоит не поскупиться на амортизаторы Bilsteim;
- Голландские Hola недороги, но вполне соответствуют оригиналам;
- Sensen самая удачная покупка за небольшие деньги;
- У вас внедорожник? Значит, нужно приобрести Rancho;
- Для отечественных автомобилей верой-правдой послужат российские амортизаторы легкового автомобиля компании СААЗ.
