Принцип устройства подвески Дастера
Передняя подвеска Рено Дастер независимого типа, формата Мак-Ферсон. Основные компоненты подвески – газонаполненные амортизаторы. Они лучше масляных за счет более мягкого хода и увеличенного ресурса. К подрамнику подводятся два треугольных рычага, которые при помощи шаровой опоры объединены с поворотным кулаком. Стойка находиться во внутренней части брызговика, усилена пружиной.
Подвеска Рено Дастер 4х4 полностью независима, как передняя, так и задняя. Это позволяет улучшить поведение автомобиля на высокой скорости, но снижает возможности эксплуатации по бездорожью.
Это интересно: Замена ведомого и ведущего дисков сцепления Renault Duster
Торсионно-рычажная подвеска
В современных автомобилях довольно часто встречается такой тип подвески, как торсионно-рычажная. Такой тип подвески сочетает в себе качества двух вышеописанных типов подвесок. Торсион в торсионно-рычажной подвеске играет роль элемента упругости. Он крепится к раме с одного конца, а с другого конца крепится на движущий элемент. В конструкции предусмотрено место для балки, которая работает под давлением. Торсион может быть выполнен с круглым или квадратным сечением. Такой тип подвески отличается компактностью и удобным использованием на небольших автомобилях.
Полезное: Передняя подвеска автомобиля: особенности, виды
Макферсон – это еще один тип распространенной подвески, такая задняя подвеска автомобиля широко используется в автомобильной отрасли. Такую подвеску можно создать для передних и задних колес. Между опорными узлами в такой подвеске имеется большое расстояние, что является весомым преимуществом. Такая конструкция подвески подходит больше для ровных дорог. На кочках с подвеской Макферсон сильно ощущаются толчки. Также все типы подвесок делятся на однорычажные и многорычажные.
Кузов
Еще один положительный нюанс — в оптике отечественного производства. В отличие от Arkana фары у Duster обычные галогенные, что заметно их удешевляет. Кроме того, надежнее сделаны и их крепления. Противотуманные фары — от компании Valeo, а лампы с цоколем H11 — от Osram.
Обращаем внимание на слой изоляции между крылом и дверью за передним подкрылком. К сожалению, сделать этот отсек полностью герметичным у Renault не получилось: с уплотнителя внутрь порога стекает влага
Понятно, что при движении вода уйдет сквозь дренажные отверстия, но со временем эти места нужно будет лишний раз проверить на очаги коррозии.
Не стали экономить французы и на резине: даже с базовым мотором 1.6 Renault Duster штатно оснащается очень приличными кроссоверными колесами Continental ContiCrossContact LX2. В рознице такие стоят 25 000 рублей за комплект
Задняя подвеска
Амортизатор
Внимание – Во избежание асимметрии подвески, необходимо производить замену амортизаторов на одной оси парой. – Для предотвращения повреждений деталей задней подвески (сайлент-блоков, тормозных шлангов и т.д.), не снимать одновременно оба амортизатора
Снимать их поочередно. – Чтобы не допустить деформации, не использовать балку задней подвески в качестве опоры для подъема автомобиля.
1. Установить автомобиль на двухстоечный подъемник.
2. Снять облицовку заднего колесного кожуха.
3. Отвернуть гайку (1).
4. Снять резиновую втулку (2).
5. Поднять подъемник.
6. Установить гидравлический домкрат с подкладкой в упор под заднюю подвеску в зоне амортизатора.
7. Отвернуть болт (5) нижнего крепления амортизатора.
8. Снять пружину амортизаторной стойки.
9. Повторить операцию с другой стороны автомобиля.
Установка
- Болт нижнего крепления заднего амортизатора подлежит обязательной замене.
- Гайка верхнего крепления амортизатора задней подвески подлежит обязательной замене.
- Установить амортизатор, установив головку амортизатора в гнездо.
- Затянуть болт нижнего крепления амортизатора.
- Опустить подъемник и поставить автомобиль на колеса.
- Совместить головку амортизатора с отверстием в багажном отделении.
- Установить резиновую втулку.
- Навернуть новую гайку верхнего крепления амортизатора.
- Затянуть требуемым моментом болт нижнего крепления амортизатора.
- Затянуть требуемым моментом гайку верхнего крепления амортизатора (14 Н·м), удерживая головку болта, при колесах, опущенных на землю.
- Повторить эти операции с амортизатором, установленным с другой стороны автомобиля.
- Установить облицовку заднего колесного кожуха.
Что делать если на дастере стук в передней подвеске при езде по неровностям и на мелких кочках
Рено Дастер — надежный автомобиль. Но он не застрахован от неисправностей. В ходе эксплуатации может возникнуть стук в передней подвеске при езде по неровностям или на мелких кочках. Ввиду множества элементов, причинами посторонних звуков в передней подвеске Рено Дастер могут служить одна или несколько неисправностей. Найти их помогут на ближайшей квалифицированной СТО. Обычно стук обусловлен неисправностями одной или нескольких деталей:
- Сайлентблок.
- Стойки переднего стабилизатора поперечной устойчивости.
- Втулки стабилизатора поперечной устойчивости.
- Шаровая опора.
- Опора амортизационной стойки.
При обнаружении неисправности этих элементов их рекомендуется заменить, т.к. без этого эксплуатация автомобиля грозит снижением безопасности либо удорожанием стоимости будущего ремонта.
Задняя подвеска Renault Duster
Описание конструкции
Задняя подвеска переднеприводного (2WD) и полноприводного (4WD) автомобилей имеет существенные различия.
У переднеприводного автомобиля подвеска представляет собой упругую балку с винтовыми пружинами и телескопическими гидравлическими амортизаторами.
Балка задней подвески представляет собой два продольных рычага, соединенных поперечиной U-образного сечения. Благодаря такой конструкции она имеет большую жесткость на изгиб и меньшую на кручение.
Спереди балка закреплена через запрессованные в ее проушины сайлент-блоки, которые обеспечивают балке подвижность в кронштейнах кузова.
Пружины установлены отдельно от амортизаторов. Их верхние опорные чашки крепятся к лонжерону кузова, а нижние приварены к балке. Амортизаторы крепятся сверху к кузову, а снизу — к продольным рычагам балки через сайлент-блоки. На штоке амортизатора установлены защитный чехол 1 (он препятствует попаданию на шток амортизатора пыли и грязи) и ограничитель хода сжатия 2 — буфер.
К продольным рычагам балки крепятся цапфы задних колес и тормозные механизмы.
Подвеска полноприводного автомобиля независимая, с телескопической стойкой с пружиной и амортизатором, двумя поперечными и одним продольным рычагом с каждой стороны. Подвеска оборудована стабилизатором поперечной устойчивости торсионного типа. Рычаги крепятся к кузову, заднему подрамнику, и кулаку через сайлент-блоки.
На заднем подрамнике также крепится задний редуктор, от которого крутящий момент передается на колеса посредством приводов задних колес.
Независимая подвеска задних колес обеспечивает лучшую управляемость.
Шарниры задних поперечных рычагов (через которые они крепится к подрамнику) имеют эксцентрики. Поворачивая их можно изменять положение
заднего колеса относительно кузова и, тем самым, регулировать углы установки колес.
Пружины витые цилиндрические. Стабилизатор поперечной устойчивости задней подвески через резиновые подушки крепится к заднему подрамнику и через стойки связан со стойками подвески.
Детали задней подвески переднеприводного автомобиля: 1 — амортизатор; 2 — защитный чехол амортизатора; 3 -верхняя подушка пружины; 4 — пружина; 5 — нижняя опорная чашка пружины; 6 — балка задней подвески; 7 — нижняя подушка пружины
Детали задней подвески полноприводного автомобиля: 1 — кулак; 2 — задний поперечный рычаг; 3 — стабилизатор поперечной устойчивости; 4 — стойка задней подвески; 5 — подушка заднего стабилизатора поперечной устойчивости; 6 — стойка заднего стабилизатора поперечной устойчивости; 7 — задний подрамник; 8 — привод заднего колеса; 9 — передний поперечный рычаг; 10 — продольный рычаг
Руководство по обслуживанию и ремонту Рено Дастер
https://youtube.com/watch?v=c-utZw0td4E
Обзор задней подвески Рено Дастер. Rear suspension Overview Dacia Duster.
Сайлентблоки задней подвески на Дастер. Какие на полный привод и передний? | #Запчастист
https://youtube.com/watch?v=sJ8i0sfsuBo
Задние амортизаторы Рено Дастер после 34000 км
Замена задних
Процесс замены на Рено Дастер задних стоек стабилизатора происходит, так же как и в случае с передними. И инструмент понадобится тот же: домкрат, ключ на 16 и шестигранник 5 мм.
- Поддомкратьте кроссовер и снимите заднее колесо.
- Открутите гайку крепления стойки вверху, а затем внизу. В обоих случаях удерживайте шарнирный палец от проворачивания. Верхняя часть стойки крепится к кронштейну на стойке амортизатора, а нижняя часть – к штанге стабилизатора.
- Снимите старую деталь и установите новую, действуя в обратном порядке.
- Втулки задней стабилизирующей штанги меняются очень просто, откручиваем по одному болту на 16 на скобах, извлекаем втулки, устанавливаем новые и закручиваем.
Появление шума и стуков в подвеске.
У автомобиля Рено Дастер стук в передней подвеске сигнализирует о том, что одна из деталей вышла из строя и срочно нуждается в замене. Необходимо произвести самостоятельный осмотр деталей. Но в некоторых случаях может понадобиться смотровая яма или подъемник.
Одна из частых причин возникновения посторонних звуков – поврежденная опорная стойка.
Со временем, и под воздействием нагрузок она разрушается., теряя свою форму. Осмотр можно начать из подкапотного пространства. Стойки располагаются под чашками пружин. Нужно посмотреть зазор и их состояние.
Если зазор больше 10 миллиметров, или отличается от противоположной, то необходима замена, потому что они просели и не гасят удары.
Основные неисправности подвески
Большинство неполадок в подвеске Дастера можно диагностировать самостоятельно. Достаточно помнить несколько рекомендаций:
- При выходе из строя подшипника при увеличении скорости появляется характерный гул. Также можно обнаружить проблему, если приподнять машину и повращать колесо вручную, любой посторонний звук недопустим.
- Стойки стабилизатора даже при малейшем люфте будут стучать на неровностях. Чтобы проверить их, нужно внимательно осматривать соединения и при этом дергать деталь. Если заметно движение или слышен стук, требуется замена.
- Стабилизатор поперечной устойчивости проверяется из ямы. Нужно дергать его и следить за состоянием втулок. Если там есть люфт, следует заменить элементы крепления.
- Амортизаторы проверяются простым раскачиванием машины. Аккуратно и сильно нажмите на кузов в районе расположения стойки. Если все нормально, машина вернется в исходное положение сразу. Если же она раскачивается, то амортизатор неисправен.
- Опорная стойка при повреждении также может быть причиной стука. Выявить проблему проще всего под капотом. В месте крепления должен быть небольшой зазор. Если элемент поднялся и расстояние до кузова увеличилось, это обозначает, что резина стойки продавлена и нужно менять деталь.
- Проверить состояние сайлентблоков можно с использованием монтировки. Она подкладывается под рычаг, после чего элемент раскачивается, если есть лишние движения, нужно менять детали. Повреждения нередко можно выявить при визуальном осмотре.
- Шаровые опоры вначале осматриваются. Если есть повреждения пыльника или он цел, но при движениях рычага вверх-вниз наблюдается люфт, то деталь нужно менять на новую.
Если с подвеской все в порядке, проверяйте рулевое управление и другие узлы. Стук может издавать что угодно.
Чтобы обеспечить высокое качество ремонта, старайтесь приобретать запасные части премиум-класса: бюджетные детали имеют небольшой ресурс.
Конструкция передней ходовой Дастер
Спереди здесь традиционный для бюджетных кроссоверов рычажно-пружинный McPherson, состоящий из телескопических стоек амортизаторов, витых пружин равномерно-цилиндрического сечения, поперечных рычагов, торсионных стабилизаторов поперечной устойчивости.
Основную часть работы, которую выполняет передняя подвеска Рено Дастер, берёт на себя пара амортизационных стоек. Эти телескопические механизмы принимают на себя вертикальные колебания колёс, направляя их перпендикулярно кузову. Именно эти демпфирующие элементы отвечают за плавность передвижения по ухабистым дорогам.
В верхней части каждой стойки амортизатора установлена пружина и буфер сжатия, окружённый защитным кожухом. Над ними расположена верхняя чашка, в которую упирается пружина, а ещё выше − опора стойки с подшипником. Верхняя опора принимает на себя, передаёт на кузов не погашенную нагрузку. Под пружиной к амортизатору прикручена через проушину стойка стабилизатора, а нижний край крепится к рычагу подвески посредством поворотного кулака и шаровой опоры.
К подрамнику через резиновую втулку скобами прикреплены две штанги стабилизатора. С амортизаторами их соединяют стойки стабилизатора. Так же к подрамнику посредством резинометаллических шарниров присоединены рычаги. Ступицы, к которым прикручены передние колёса, крепятся к поворотным кулакам через ступичные радиально-упорные подшипники (шариковые, двухрядные).
Инструкция по замене своими руками
Задняя подвеска автомобиля 4х4 Рено Дастер
Какие сайлентблоки выбрать для Рено Дастер
На автомобилях используются детали, поставляемые компаниями Hutchinson или Sasic. Владелец может использовать как оригинальные запчасти (поставляются в упаковке с маркировкой Renault), так и выпущенные сторонними фирмами.
При подборе запасных элементов учитываются конструктивные особенности машины.
- В передних рычагах используется 4 элемента, номер оригинальной детали – 545602788R. В качестве альтернативы могут использоваться сайлентблоки Sasic (артикул 2254015) или полиуретановые детали от компании “Точка опоры” (каталожный номер 13063209). Номера деталей не зависят от рабочего объема двигателя и типа привода.
- В задней балке используются оригинальные детали 6001549988. Допускается использование аналогов от Lemforder (каталожный номер 3128501) или Moog (артикул RE-SB4191). Шарниры унифицированы с элементами, используемыми в задних подвесках легковых автомобилей Renault Logan и Sandero.
- Для ремонта задней подвески на машинах с полным приводом потребуется приобрести 10 шарниров Sasic с каталожным номером 2254019. Дополнительно потребуются сайлентблоки 5511 07894R (2 шт.); допускаются аналоги RE0501R от компании VTR.
Появление шума и стуков в подвеске.
У автомобиля Рено Дастер стук в передней подвеске сигнализирует о том, что одна из деталей вышла из строя и срочно нуждается в замене. Необходимо произвести самостоятельный осмотр деталей. Но в некоторых случаях может понадобиться смотровая яма или подъемник.
Одна из частых причин возникновения посторонних звуков – поврежденная опорная стойка.
Со временем, и под воздействием нагрузок она разрушается., теряя свою форму. Осмотр можно начать из подкапотного пространства. Стойки располагаются под чашками пружин. Нужно посмотреть зазор и их состояние.
Если зазор больше 10 миллиметров, или отличается от противоположной, то необходима замена, потому что они просели и не гасят удары.
Задняя подвеска автомобиля 4х4 Рено Дастер
Задняя подвеска: 1 – ступица заднего колеса; 2 – кулак; 3 – амортизаторная стойка; 4 – стойка стабилизатора поперечной устойчивости; 5 – штанга стабилизатора поперечной устойчивости; 6 – подрамник; 7 – передний поперечный рычаг; 8 – задний поперечный рычаг; 9 – кронштейн кузова; 10 – продольный рычаг
Элементы задней подвески на автомобиле: 1 – подрамник; 2 – болт с эксцентриковой шайбой; 3 – скоба крепления штанги стабилизатора поперечной устойчивости; 4 – задний поперечный рычаг; 5 – штанга стабилизатора поперечной устойчивости; 6 – амортизаторная стойка; 7 – кулак; 8 – продольный рычаг; 9 – передний поперечный рычаг
Задняя подвеска – независимая, многорычажная c цилиндрическими витыми пружинами и телескопическими амортизаторными стойками, служащими для гашения колебаний, поглощения толчков и ударов, действующих на кузов автомобиля через его колеса.
Элементы амортизаторной стойки: 1 – телескопическая стойка; 2 – буфер хода сжатия с защитным чехлом; 3 – верхняя опорная чашка пружины; 4 – подшипник верхней опоры; 5 – верхняя опора стойки; 6 – гайка крепления верхней опоры; 7 – резинометаллическая опорная шайба; 8 – гайка крепления амортизаторной стойки к кузову; 9 – пружина; 10 – виброшумопоглощающий чехол пружины
Амортизаторные стойки включают в себя упругие элементы – пружины, которые предотвращают отрыв колес от дороги, обеспечивая постоянное сцепление с дорогой. Амортизаторы стоек препятствуют колебаниям кузова, что соответственно сказывается на безопасности и комфортабельности движения. Амортизаторная стойка внизу крепится к кулаку двумя болтами с гайками, а верхняя опора стойки крепится к кузову гайкой. Правая и левая амортизаторные стойки взаимозаменяемые. Кулак через сайлент-блоки соединен двумя поперечными рычагами с подрамником задней подвески и одним продольным рычагом – с кронштейном, закрепленном на кузове. Тормозные и тяговые силы при движении автомобиля воспринимаются продольными рычагами, а силы в направлении перпендикулярном продольной оси автомобиля – поперечными рычагами подвески. Левый и правый кулаки задней подвески – невзаимозаменяемые. В кулаке установлен двухрядный радиально-упорный шариковый подшипник закрытого типа, который закреплен в кулаке стопорным кольцом. Во внутренних кольцах подшипника с натягом установлена ступица колеса. Внутренние кольца подшипника стягиваются (через ступицу) гайкой на хвостовике корпуса наружного шарнира привода колеса. В эксплуатации подшипник не регулируется и не требует пополнения смазки. Гайки крепления ступиц колес одинаковые, с правой резьбой. Для повышения поперечной устойчивости и уменьшения углов крена кузова установлен стабилизатор поперечной устойчивости. Концы штанги стабилизатора через стойки с шаровыми шарнирами соединены с амортизаторными стойками. Стойки стабилизатора взаимозаменяемые. Штанга стабилизатора крепится двумя скобами через резиновые разрезные подушки к подрамнику задней подвески. Штанга изготовлена из пружинной стали. Из углов установки задних колес регулируется только их схождение. Задний поперечный рычаг подвески соединяется с подрамником болтом, имеющим эксцентриковый поясок и эксцентриковую шайбу. Поворотом этого болта регулируется схождение колеса.
Соединение заднего поперечного рычага с подрамником: 1 – кронштейн подрамника; 2 – болт с эксцентриковым пояском и шайбой; 3 – задний поперечный рычаг
При вращении болта с шайбой изменяется его положение в отверстии подрамника: при смещении болта к продольной оси автомобиля уменьшается вылет заднего поперечного рычага и, следовательно, уменьшается угол схождения колеса; при смещении болта от оси – угол увеличивается. Угол развала колес задан конструктивно геометрией подвески и в эксплуатации регулировке не подлежит. Угол можно лишь проверить на специальном стенде и сравнить с контрольными значениями. В том случае, если значения углов не соответствуют контрольным значениям необходимо проверить состояние элементов задней подвески.
Левый кулак задней подвески: 1 – кулак; 2 – подшипник ступицы заднего колеса; 3 – отверстие под датчик ABS; 4 – сайлент-блок переднего поперечного рычага; 5 – сайлент- блок продольного рычага; 6 – тормозной щит; 7 – сайлент-блок заднего поперечного рычага
Детали стабилизатора поперечной устойчивости: 1 – стойка стабилизатора; 2 – скоба; 3 – подушка; 4 – штанга
Источник статьи: http://www.renault-duster.dv13.ru/zadnyaya-podveska-avtomobilya-4×4/
Двигатель H4M
Особенности элементов подвески Рено Дастер
Рено Дастер с передним приводом отличает то, что подшипник заднего колеса впрессован в тормозной барабан. Это не только позволило немного упростить конструкцию, но и сделать замену более удобной. Для того, чтобы поменять деталь достаточно снять тормозной барабан.
Стойка стабилизатора поперечной устойчивости
Ресурс стоек напрямую зависит от стиля использования автомобиля. При возникновении проблем с данной деталью может возникнуть к Рено Дастер стук в передней подвеске. Это происходит при механическом повреждении пыльников. После этого шарниры быстро изнашиваются, под воздействием грязи и песка. Необходимо периодически проверять данный элемент, а перед установкой рекомендуется дополнительно смазать литолом или другой густой смазкой.
Штанга поперечной устойчивости
Обычно, эта деталь довольно долговечна, и не ломается в течение всей службы авто. Но подушки, удерживающие ее на месте со временем, могут рассыхаться, вызывая посторонний шум и стук подвески, что вызывает необходимость замены.
Стойка амортизатора
Эта деталь не только гасит колебания во время движения, но и отвечает за устойчивость при поворотах и маневрировании.
Рычаг и шаровая опора Дастер
Необходимость замены рычага возникает при повреждении автомобиля во время ДТП. Заводской комплект рычага и шаровой соединен при помощи заклепок. Можно поменять весь комплект целиком, а можно приобрести отдельно шаровую опору. В этом случае заклепки высверливаются и меняются на специальные болты из ремкомплекта.
- Поворотный кулак, подшипник ступицы.
- Поворотный кулак необходимо менять при серьезных повреждениях, а так же в случае замены подшипника ступицы. Неисправный подшипник будет издавать шум при вращении, и увеличиваться вместе со скоростью вращения.
- Амортизатор задней подвески
- Если амортизаторы повреждены, то автомобиль будет излишне сильно раскачиваться при прохождении неровностей. Так же возможно ухудшение управляемости. Если необходима замена задних амортизаторов, то производить ее следует поочередно. Это связано с тем, что они удерживают заднюю балку, и при одновременном отсоединении у вывешенного автомобиля может провиснуть балка и повредить тормозные шланги.
- Пружина Рено Дастер (актуально для переднеприводного авто.)
- Как правило, замена необходима на автомобилях с большим пробегом, которые использовались для перевозки грузов. В этом случае пружины могут значительно просесть, что снизит клиренс авто. Подвеска становиться более жесткой, заметны даже самые маленькие неровности.
Особенности элементов подвески Рено Дастер
Рено Дастер с передним приводом отличает то, что подшипник заднего колеса впрессован в тормозной барабан. Это не только позволило немного упростить конструкцию, но и сделать замену более удобной. Для того, чтобы поменять деталь достаточно снять тормозной барабан.
Стойка стабилизатора поперечной устойчивости
Ресурс стоек напрямую зависит от стиля использования автомобиля. При возникновении проблем с данной деталью может возникнуть к Рено Дастер стук в передней подвеске. Это происходит при механическом повреждении пыльников. После этого шарниры быстро изнашиваются, под воздействием грязи и песка. Необходимо периодически проверять данный элемент, а перед установкой рекомендуется дополнительно смазать литолом или другой густой смазкой.
Штанга поперечной устойчивости
Обычно, эта деталь довольно долговечна, и не ломается в течение всей службы авто. Но подушки, удерживающие ее на месте со временем, могут рассыхаться, вызывая посторонний шум и стук подвески, что вызывает необходимость замены.
Стойка амортизатора
Эта деталь не только гасит колебания во время движения, но и отвечает за устойчивость при поворотах и маневрировании.
Рычаг и шаровая опора Дастер
Необходимость замены рычага возникает при повреждении автомобиля во время ДТП. Заводской комплект рычага и шаровой соединен при помощи заклепок. Можно поменять весь комплект целиком, а можно приобрести отдельно шаровую опору. В этом случае заклепки высверливаются и меняются на специальные болты из ремкомплекта.
- Поворотный кулак, подшипник ступицы.
- Поворотный кулак необходимо менять при серьезных повреждениях, а так же в случае замены подшипника ступицы. Неисправный подшипник будет издавать шум при вращении, и увеличиваться вместе со скоростью вращения.
- Амортизатор задней подвески
- Если амортизаторы повреждены, то автомобиль будет излишне сильно раскачиваться при прохождении неровностей. Так же возможно ухудшение управляемости. Если необходима замена задних амортизаторов, то производить ее следует поочередно. Это связано с тем, что они удерживают заднюю балку, и при одновременном отсоединении у вывешенного автомобиля может провиснуть балка и повредить тормозные шланги.
- Пружина Рено Дастер (актуально для переднеприводного авто.)
- Как правило, замена необходима на автомобилях с большим пробегом, которые использовались для перевозки грузов. В этом случае пружины могут значительно просесть, что снизит клиренс авто. Подвеска становиться более жесткой, заметны даже самые маленькие неровности.
Принцип устройства подвески Дастера
Передняя подвеска Рено Дастер независимого типа, формата Мак-Ферсон. Основные компоненты подвески – газонаполненные амортизаторы. Они лучше масляных за счет более мягкого хода и увеличенного ресурса. К подрамнику подводятся два треугольных рычага, которые при помощи шаровой опоры объединены с поворотным кулаком. Стойка находиться во внутренней части брызговика, усилена пружиной.
Подвеска Рено Дастер 4х4 полностью независима, как передняя, так и задняя. Это позволяет улучшить поведение автомобиля на высокой скорости, но снижает возможности эксплуатации по бездорожью.
Устройство задней подвески Duster с передним приводом
В случае с переднеприводной трансмиссией задняя подвеска Рено Дастер полунезависимая.
Цилиндрические пружины установлены отдельно от амортизаторных стоек, с обеих сторон опорой им служат прокладки из упругой прочной резины. Телескопические амортизаторы снизу прикручены к продольным рычагам, а сверху через резиновые подушки – к кузову.
На каждую ступицу приходится по два подшипника (шариковые, двухрядные). Регулировка установочных углов колёс на задней подвеске Рено Дастер не предусмотрена. Угол задан самой конструкцией. Периодически необходимо замерять его контрольные значения. Если они не соответствуют прописанным в мануале, необходимо проверить в каком состоянии находится задняя ходовая.
Отличия между подвесками 4хи 4х4
Различия между схемами подвесок автомобилей Renault Duster:
Версия 4х2 комплектуется штампованной стальной балкой U-образного сечения с пружинами и амортизаторами 2-стороннего действия.
На полноприводном Дастере задняя подвеска состоит из пары поперечных штанг и продольного рычага на каждую сторону. Предусмотрены амортизаторы с цилиндрическими пружинами и стабилизатор поперечной устойчивости.
Детали задней подвески Duster
В конструкцию задней подвески 2WD входят детали:
балка с приваренными рычагами;
цилиндрические пружины с переменной жесткостью, оснащенные резиновыми прокладками сверху и снизу;
амортизаторы с резиновыми отбойниками и защитным чехлом;
тормозные механизмы барабанного типа;
кронштейны крепления балки к лонжеронам;
крепежные элементы (болты и гайки).
В конструкцию задней подвески входят балка, цилиндрические пружины, амортизаторы.
При использовании полного привода 4WD в конструкцию ходовой части входят:
сварной подрамник;
продольные и поперечные рычаги;
амортизаторы и цилиндрические пружины;
кулаки с шарикоподшипниками;
тормозные механизмы барабанного типа;
приводные валы с шарнирами;
крепежные элементы (болты и гайки).
Схема подвески
Общее описание схемы подвесок автомобилей Duster:
На модификации 4х2 установлена балка с жестко приваренными продольными рычагами, обеспечивающими подвижность конструкции относительно кузова (в точках установки предусмотрены резиновые шарниры). В рычагах предусмотрены площадки для нижнего витка пружин, корпуса стоек амортизаторов крепятся болтами.
-
На модификации 4х4 в устройство входит стальной подрамник, соединяющий рычаги с лонжеронами машины. В головках штанг расположены резиновые шарниры, обеспечивающие работу ходовой части при движении по неровностям. Для установки тормозного механизма используется кулак, к которому прикреплены рычаги и стойка с пружиной. На подрамнике закреплен редуктор с муфтой включения привода, связанный с коробкой передач карданным валом.
Схема подвески Рено Дастер.
Принцип работы и устройство
При движении автомобиля покрышка контактирует с дорожным полотном. В зоне соприкосновения возникают силы реакции, направленные в вертикальной, поперечной и продольной плоскостях. Вертикальное усилие воспринимается ходовой частью (ускорение при ударах о препятствия на скорости достигает 4,5 G), импульс гасится пружиной и жидкостью (или газом) в стойке амортизатора.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Лифт подвески Рено Дастер
Любители экстремальной езды по бездорожью редко обходятся без увеличения клиренса путём приподнимания кузова. Лифт подвески Рено Дастер возможен, в продаже легко найти все нужные для этого детали. Но оптимальным будет поднятие кузова не больше чем на 30-35 мм. Для этого есть несколько способов:
- проставки под каждую из пружин;
- проставки под отбойники;
- изменение точек крепления амортизационных стоек;
- смена пружин, рычагов на более длинные.
Кроме этого существуют фирменные комплекты для лифта ходовой части на Renault Duster. В них входит набор из четырёх пружин и амортизаторов увеличенной длины. Готовые комплекты – лучшее решение, но дорогое.
В результате снизится динамика, возрастёт расход топлива, а двигатель, коробка передач и подвеска будут испытывать повышенные нагрузки, что напрямую скажется на их ресурсе.
Негативные последствия

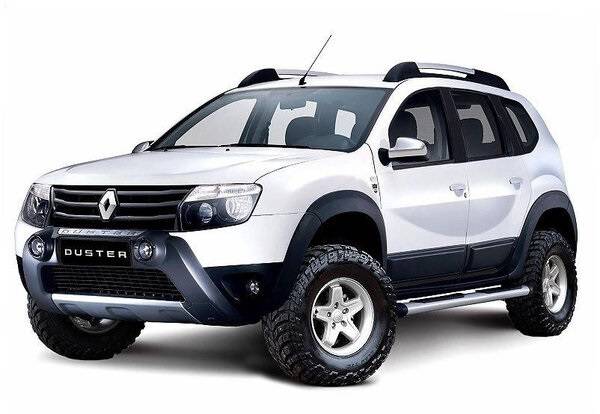

Практика показала, что лифт подвески Рено Дастер на 35 мм позволяет заменить штатные колёса катками размером 225/70R16. Если вам этого не достаточно, хочется выше, больше и проходимей, то придётся изрядно потратиться.
Для увеличения хода подвески более чем на 35-40 миллиметров понадобится удлинить или заменить рычаги, рулевую сошку и тяги. При этом рычаги надо ещё усилить.
В результате такого лифта изменится угол карданного вала. Значит, крестовины больше не будут находиться в одной плоскости, как следствие – повышение нагрузки, ранний износ, стуки, чувствительная вибрация при езде. Эту проблему можно устранить, повернув мост. Здесь появляется ещё один нюанс – передние шкворни колёс изменят угол, под которым они находились. Поэтому надо будет удлинять рычаги передние и задние.
