Система выпуска отработавших газов Рено Логан
Система выпуска отработавших газов: 1 — выпускной коллектор; 2 — прижимная пластина крепления приемной трубы к выпускному коллектору; 3 — каталитический нейтрализатор отработавших газов; 4 — демпфер; 5 — дополнительный глушитель; 6 — основной глушитель; 7 — кронштейн подвески системы
Система выпуска состоит из выпускного коллектора, приемной трубы с каталитическим нейтрализатором отработавших газов, дополнительного и основного глушителей и соединяющих их труб. Все элементы системы, кроме выпускного коллектора, сварены в единое целое. Фланец выпускного коллектора соединен шаровым шарниром с фланцем приемной трубы. К трубе, соединяющей каталитический нейтрализатор и дополнительный глушитель, прикреплен резинометаллический демпфер для гашения резонансных колебаний системы выпуска. Система выпуска подвешена к кузову на трех резиновых подушках. Над нейтрализатором, дополнительным и основным глушителями и около топливного бака установлены теплозащитные экраны. Между выпускным коллектором и головкой блока цилиндров установлена металлическая уплотнительная прокладка. Для уплотнения шарнирного соединения выпускного коллектора и приемной трубы применяется надетое на фланец выпускного коллектора кольцо из композитного материала со сферической наружной поверхностью, а во фланце приемной трубы выполнена внутренняя сферическая поверхность. Соединение фланцев стягивается прижимной пластиной через две конические пружины, надетые на шпильки выпускного коллектора. Пружины поджаты гайками, навернутыми на шпильки.
Расположение системы выпуска отработавших газов на автомобиле Рено Логан (защита силового агрегата для наглядности снята):
1 — резиновая подушка подвески системы выпуска; 2 — теплозащитный экран
Выпускной коллектор закрыт теплозащитным экраном…
… и крепится семью гайками к шпилькам головки блока цилиндров (теплозащитный экран для наглядности снят)
Соединение приемной трубы с выпускным коллектором: 1 — пружина; 2 — прижимная пластина; 3 — гайка
Выпускной коллектор с датчиком концентрации кислорода: 1 — уплотнительное кольцо соединения коллектора с приемной трубой; 2 — датчик концентрации кислорода; 3 — выпускной коллектор; 4 — уплотнительная прокладка соединения коллектора и головки блока цилиндров; 5 — экран выпускного коллектора
В нижней части выпускного коллектора установлен датчик концентрации кислорода в отработавших газах (лямбда-зонд). Каталитический нейтрализатор предназначен для уменьшения выбросов в атмосферу оксида углерода, оксидов азота и несгоревших углеводородов. Для нормальной работы нейтрализатора состав отработавших газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах. Эту функцию выполняет электронный блок управления двигателем (ЭБУ), определяющий количество подаваемого топлива в зависимости от сигналов датчика концентрации кислорода. При наличии в отработавших газах соединений свинца каталитический нейтрализатор и датчик концентрации кислорода быстро выходят из строя. Поэтому эксплуатация автомобиля на этилированном бензине категорически запрещается, даже кратковременная. Также причиной выхода из строя нейтрализатора может стать неисправная система зажигания или система питания. При пропусках воспламенения несгоревшее топливо, попадая в нейтрализатор, догорает и спекает в нем блок катализатора, что может привести к закупорке выпускной системы и остановке (или сильной потере мощности) двигателя.
Расположение меток на трубе между нейтрализатором и дополнительным глушителем
Расположение меток на трубе между дополнительным и основным глушителями
Соединяют трубы нового узла с трубами системы выпуска специальным хомутом Глушители и каталитический нейтрализатор — неразборные узлы, при выходе из строя их необходимо заменять новыми. В запасные части поставляются нейтрализатор с приемной трубой, дополнительный и основной глушители с трубами определенной длины, а также специальные хомуты для соединения труб. Для замены отдельного элемента цельной системы в двух местах на ее трубах нанесены метки (кернения), по которым можно разрезать трубы. Обслуживание системы выпуска заключается в ее периодическом осмотре, проверке на герметичность соединений и наличие сквозной коррозии, предусматривает подтяжку ослабленных соединений и замену резиновых подушек подвески.
Замена катализатора Логан: признаки неисправности устройства
Для того, чтобы обнаружить поломку каталитического нейтрализатора нужно обращать внимание на следующие симптомы:
- Двигатель стал продуцировать меньше мощности, а в некоторых случаях вообще отказывается запускаться.
- Наиболее очевидный симптом – на приборной панели загорается лампочка «чек». Однако, этот признак считается запоздалым, так как он проявляется только тогда, когда эффективность катализатора опускается до нуля.
- В работе двигателя наблюдается сбои, и он часто выпадает на холостом ходу.
- Количество сгораемого топлива заметно увеличилось.
- При длительной работе мотора, в салоне появляется неприятный запах гари. Кстати, это может нести серьёзную угрозу жизни, а также здоровью водителя и пассажиров.
- Из нижней части кузова исходит нехарактерный дребезжащий звук.
Несколько полезных советов, которые помогут вам отсрочить износ катализирующего нейтрализатора:
- правильное обслуживание
катализатора. - Вовремя проводите замену свечей зажигания.
- Заливайте в топливный бак только качественное горючее.
- Старайтесь не переборщить с топливными присадками, особенно в тех случаях, когда они вообще противопоказаны нейтрализатору.
- Сопоставляйте высоту дорожного просвету глубине выемок и неровностей дороги, чтобы избежать ударов днищем, и, как следствие, появления механических повреждения катализатора.
- Избегайте сильных температурных контрастов – к примеру, выхлопная система долго находилась в разогретом состоянии, и вы паркуете автомобиль вблизи снежного сугроба.
Кроме того, на срок службы катализатора влияет качество установленного элемента и профессионализм мастеров, осуществлявших установку.
Поломки глушителя Рено Логан
Поломки глушителя Логан могут быть следующими:
- прогорание рабочих элементов агрегата под воздействием раскаленных выхлопных газов, вследствие чего тот превращается в обыкновенную полую трубу, уже не способную исполнять свои функции;
- разрушение корпуса агрегата коррозией. Достаточно появления небольшого очага ржавчины, чтобы ты в короткий срок распространилась на всю поверхность агрегата. Очень скоро в нем появляются сквозные отверстия, сквозь которые происходит утечка выхлопных газов. Результат тот же: резонатор становится неработоспособным;
- механические повреждения, приведшие к нарушению герметичности глушителя, либо к разрушению его сварных соединений и прочих элементов выхлопного тракта;
- закупорка твердыми осадками продуктов сгорания топлива. Этот вид поломки можно отнести, скорее, к экзотическим. Да, резонатор постепенно забывается сажей и копотью, но коррозия и высокие температуры обычно успевают его разрушить быстрее, нежели тот станет непроходимым для отработанных газов.
Описание конструкции
Самостоятельная регулировка ручника на логане
Регулировка проста и не должна вызвать каких либо затруднений у тех, кто имеет хотя бы начальные слесарные навыки. Поэтому обращаться даже к низкооплачиваемым мастерам совершенно ни к чему. Всё делается своими руками. Для работы необходимо всего два инструмента:
- торцовый или накидной ключ на 10;
- ключ Торкс на 20.
Регулировка натяжения троса пошагово:
В салоне со стороны заднего сиденья на облицовке тоннеля демонтировать декоративную заглушку. Чтобы не повредить пластик, лучше всего это сделать тупым ножом.
Сняв декоративную заглушку получаем доступ к винту. Ключом Торкс нужно открутить винт крепления облицовки тоннеля.
Слегка сдвинуть облицовку назад, приподнять и подвинуть теперь уже вперёд. Теперь можно снять полностью
Эта операция требует терпения и осторожности
Важно не обломать пластиковые фиксаторы передней части облицовки. После удаления облицовки получаем свободный доступ к регулировочной гайке, она находится под рычагом.
Для натяжения троса накидным или торцовым ключом на 10 вращаем гайку по часовой стрелке на пол оборота.
После каждого поворота гайки проверяем натяжку троса
Поднимаем рычаг и считаем щелчки
На пяти – шести нужно остановиться и еще всего лишь на четверть оборота подтянуть гайку. Это делается из-за того, что в процессе последующей эксплуатации трос еще немного вытянется, а колодки расположатся на новом месте.
На этом регулировка закончена и можно приступать к испытанию. Опять ищем эстакаду или пробуем тронуться на ровной площадке с заведённым двигателем. При положительном результате не забудьте восстановить нормальный облик салона.
Если гайка не поддаётся регулировке, то скорее всего трос уже вытянулся и подлежит замене.
Диагностика неисправностей
Для того, чтобы определить очаг коррозии, необходимо обеспечить доступ к автомобилю снизу, для этого можно использовать смотровую яму
Внимательно осмотрите элементы соединения детали, а также обращайте внимание на темные пятна, образовавшиеся вследствие выпуска газов
Существует еще один нехитрый способ обнаружения разгерметизации системы выпуска. Заключается он в том, чтобы во время работы двигателя задняя часть глушителя была закрыта, в этот момент можно осуществить осмотр трубы на предмет утечки газов. Данный способ рекомендуется выполнять совместно с помощником при работающем двигателе.
Замена катализатора на Рено Логан: предпосылки
Каковы причины уменьшения эффективности катализатора Рено Логан?
Как мы уже говорили выше, в нормальных условиях катализатор может работать 100 000 километров. Однако существует ряд факторов, которые могут заметно уменьшить данный показатель:
- неправильное
использование каталитического нейтрализатора; - перегрев, с последующим оплавлением внутренних элементов катализатора;
- загрязнение сот – кстати, обычно именно засорение и приводит к возникновению перегрева;
- разрушение слоя драгоценных металлов;
- механические повреждения внутреннего керамического элемента.
Любой из наведённых выше факторов способен уменьшить срок службы катализатора на 20-30 %.
Описание конструкции

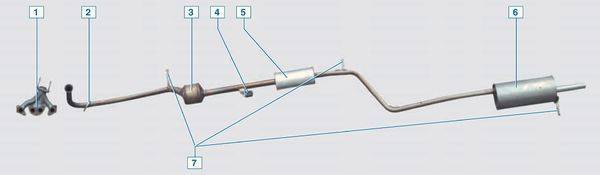

Система выпуска отработавших газов:
1 – выпускной коллектор;
2 – прижимная пластина крепления приемной трубы к выпускному коллектору;
3 – каталитический нейтрализатор отработавших газов;
4 – дополнительный глушитель;
5 – основной глушитель;
6 – кронштейн подвески системы
Система выпуска состоит из выпускного коллектора, приемной трубы с каталитическим нейтрализатором отработавших газов, дополнительного и основного глушителей и соединяющих их труб.
Все элементы системы, кроме выпускного коллектора, сварены в единое целое. Фланец выпускного коллектора соединен шаровым шарниром с фланцем приемной трубы.

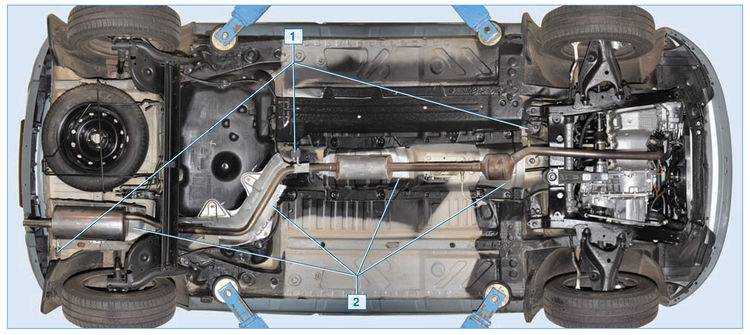

Расположение системы выпуска отработавших газов на автомобиле (показано на автомобиле Sandero):
1 – резиновая подушка подвески системы выпуска;
2 – теплозащитный экран
Система выпуска подвешена к кузову на трех резиновых подушках. Над нейтрализатором, дополнительным и основным глушителями и около топливного бака установлены теплозащитные экраны.
Выпускной коллектор закрыт теплозащитным экраном…
Между выпускным коллектором и головкой блока цилиндров установлена металлическая уплотнительная прокладка.
Для уплотнения шарнирного соединения выпускного коллектора и приемной трубы применяется надетое на фланец выпускного коллектора кольцо из композитного материала со сферической наружной поверхностью, а во фланце приемной трубы выполнена внутренняя сферическая поверхность.
Соединение фланцев стягивается прижимной пластиной через две конические пружины, надетые на шпильки выпускного коллектора. Пружины поджаты гайками, навернутыми на шпильки.
В трубе после выпускного коллектора установлен управляющий датчик концентрации кислорода.
Диагностический датчик концентрации кислорода установлен за каталитическим нейтрализатором.
Каталитический нейтрализатор предназначен для уменьшения выбросов в атмосферу оксида углерода, оксидов азота и несгоревших углеводородов. Для нормальной работы нейтрализатора состав отработавших газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах. Эту функцию выполняет электронный блок управления двигателем (ЭБУ), определяющий количество подаваемого топлива в зависимости от сигналов датчиков концентрации кислорода.
… и крепится семью гайками к шпилькам головки блока цилиндров (теплозащитный экран для наглядности снят)
Соединение приемной трубы с выпускным коллектором:
1 – пружина;
2 – прижимная пластина;
3 – гайка
Выпускной коллектор:
1 – уплотнительное кольцо соединения коллектора с приемной трубой;
2 – выпускной коллектор;
3 – уплотнительная прокладка соединения коллектора и головки блока цилиндров;
4 – экран выпускного коллектора
Расположение меток на трубе между нейтрализатором и дополнительным глушителем
Расположение меток на трубе между дополнительным и основным глушителями
Соединяют трубы нового узла с трубами системы выпуска специальным хомутом
При наличии в отработавших газах соединений свинца каталитический нейтрализатор и датчики концентрации кислорода быстро выходят из строя. Поэтому эксплуатация автомобиля на этилированном бензине категорически запрещается, даже кратковременная.
Также причиной выхода из строя нейтрализатора может стать неисправная система зажигания или система питания. При пропусках воспламенения несгоревшее топливо, попадая в нейтрализатор, догорает и спекает в нем блок катализатора, что может привести к закупорке выпускной системы и остановке (или сильной потере мощности) двигателя.
Глушители и каталитический нейтрализатор – неразборные узлы, при выходе из строя их необходимо заменять новыми. В запасные части поставляются нейтрализатор с приемной трубой, дополнительный и основной глушители с трубами определенной длины, а также специальные хомуты для соединения труб. Для замены отдельного элемента цельной системы в двух местах на ее трубах нанесены метки (кернения), по которым можно разрезать трубы.
Обслуживание системы выпуска заключается в ее периодическом осмотре, проверке на герметичность соединений и наличие сквозной коррозии, предусматривает подтяжку ослабленных соединений и замену резиновых подушек подвески.
Видео по теме “Система выпуска отработавших газов двигателя 1,4-1,6 (8V) РеноСандеро”
Описание всех датчиков двигателя Рено 1,4 1,6 8V
Теория ДВС Часть 2: Выпуск – от паука до выхода
Доработка вставки вместо катализатора 4-1
Обслуживание задних барабанов Renault Logan 1

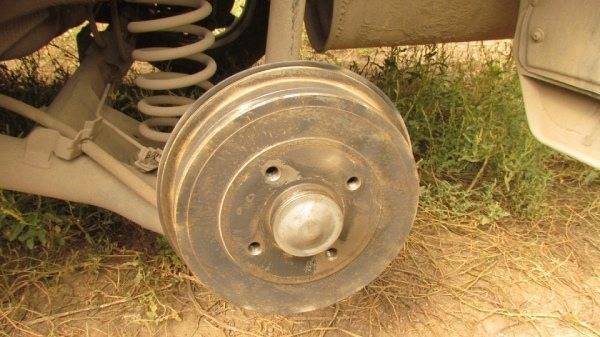

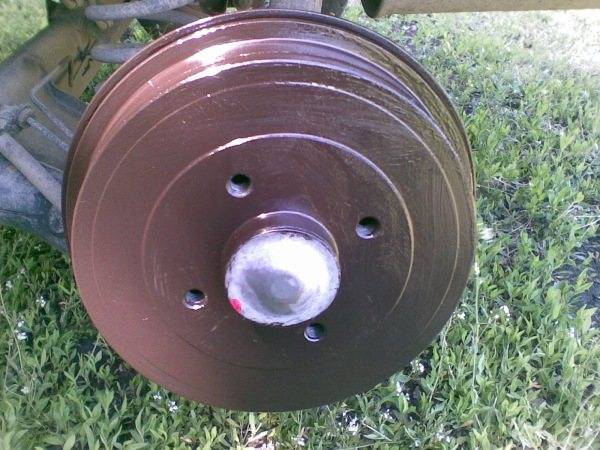

Задний барабан Рено Логан необходимо снять в том случае, если он сам повредился или требуется замена тормозного барабанного механизма целиком, вместе с цилиндрами, колодками. Или же для общей проверки тормозной системы. Как выполняется снятие этой детали, будет пояснено далее.
Перед обслуживанием барабанных тормозных механизмов
Вначале следует разобраться с тем, какая у вас установлена тормозная система.
Под установку тормозного цилиндра Renault Logan 1-го поколения с мотором 1.4 барабаны с колодками диаметром 18 см и единственным крепежным болтом. Для двигателя 1.6 диаметр колодок – 20,3 см. А если у тормозных цилиндров два болта, посадочные места под них вовсе могут отличаться. Так что, прежде чем заказывать новую запчасть, будет правильнее измерить расстояние между центрами болтов. Диаметры поршней также разные – может быть 19 мм, а может – 17 мм. Эта деталь поможет сделать выбор.
Решив выполнить замену барабана, будет правильно заказать и подшипник задней ступицы, поскольку эта деталь – не из тех, что можно использовать повторно. Его лучше выбирать SNRовсий с артикулом FC40570S06.
Если в вашем случае у Рено Логана есть антиблокировочная система, тогда на ступичном подшипнике можно заметить кольцо с магнитной полоской, метками. Этот элемент нужно аккуратно снять, переместить на новый барабанный элемент, аккуратно прижав к посадочному диаметру.
Необходимые инструменты
Далее следует заняться подготовкой инструментария. Для Рено Логана потребуются:
инструмент для снятия заднего барабанного узла (наличие съемника важно);
набор ключей, чтобы снять колеса;
плоская отвертка;
торцевая головка «на 30».
Не лишними могут оказаться:
- длинно-и плоскогубцы;
- штангенциркуль.

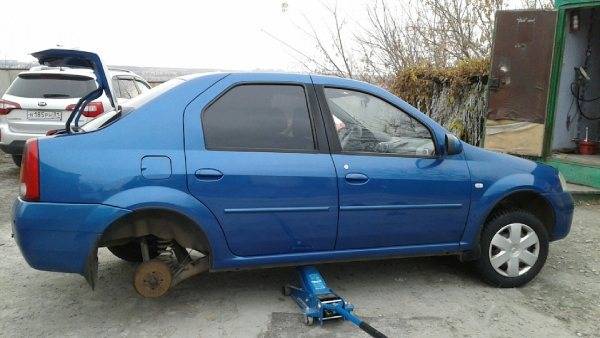

Как снять задний барабан Рено Логан?
Далее будет пояснено, что делать, чтобы правильно выполнить снятие заднего барабана:
- Первым делом следует ослабить гайки на колесе. Чтобы оно не вращалось после поднятия Рено Логан 1-го поколения на домкрате.
- После снятия колеса нужно убрать с Renault Logan датчик АБС (антиблокировочной системы, если он есть).
- Затем требуется убрать колпак, который защищает гайку ступицы. Возможно, потребуется обработка жидкостью WD-40.
Без съемника
Понятно, что, если специнструмента для съема нет, снять эту деталь будет непросто. И некоторые владельцы Рено Логан советуют использовать отвертку, молоток.
Вот еще один вариант как можно снять барабан:
- После снятия гайки ключом «на 30», нужно обработать внутреннюю часть WD-40. Частенько она пристает к цапфе. А обработка поможет облегчить работу. В качестве альтернативы можно даже использовать «жидкие ключи» — с ними результат лучше.
- В корпус барабана вкрутить пару болтов, к основам которых прикреплены гаечные ключи. За них можно зацепить гибкую деталь. К примеру, кусок троса. Он будет соединительной деталью между ключами.
- В качестве гидравлического инвентаря разрешается задействовать домкрат. Его помещают по центру, направив центральный участок на задний ступичный подшипник.
- Для повышения хода штока допускается использовать подходящий по размеру болт с уже накрученной на него гайкой.
- После снятия заднего барабана, желательно проверить всю тормозную систему Рено Логана, включая задний цилиндр и тормозные колодки. Дело в том, что, может потребоваться замена этих колодок.
В общей сложности подобная процедура выходит бюджетной. Если, конечно, взять в расчет, что оригинальный съемный инвентарь стоит где-то 10 тыс. руб.
Такие ремонтные работы важно выполнять без лишних и резких движений. Поскольку, если действовать неаккуратно, можно даже исправным деталям Logan нанести серьезные повреждения. И если так случилось, то потребуется дополнительный ремонт, а с ним и дополнительные расходы
И если так случилось, то потребуется дополнительный ремонт, а с ним и дополнительные расходы.
Теперь понятно, как выполнить снятие заднего тормозного барабана с Рено Логана. Оказывается, не так уж трудно выполнить эту процедуру даже без съемника. По завершении работы требуется проверить ручник Logan. Для этого его требуется запустить и удостовериться в должном качестве работы.
Ремонт крепления глушителя Рено Логан
В процессе эксплуатации машины, особенно, если ездить приходится по проселочным дорогам, разбалтывается и разбивается не только сама выхлопная системы, но и ее элементы. В большей степени это касается крепления глушителя.
В качестве амортизирующего элемента в нем присутствует резиновое кольцо. Оно одновременно охватывает трубу за глушителем и, при помощи специального ушка, крепится к днищу машины. Именно эта деталь крепления чаще всего и выходит из строя – попросту рвется.
Заменить ее несложно – главное, вовремя заметить эту неисправность. В противном случае может пострадать сам агрегат.
Тормозная система Renault Logan 2
| Основные данные для контроля, регулировки и обслуживания | ||
| Двигатель | 1,6 8V (К7М) | 1,6 16V (К4М) |
| Тип тормозной жидкости | DOT-4 | |
| Передний тормозной диск | ||
| номинальная толщина,мм | 12 | 22 |
| минимально допустимая толщина, мм | 10,6 | 19,8 |
| максимально допустимое биение, мм | 0.07 | 0.07 |
| Минимально допустимая толщина фрикционной накладки передней тормозной колодки, мм | 1.5 | |
| Тормозной барабан: | ||
| номинальный диаметр, мм | 203,2 | |
| максимально допустимый диаметр, мм | 204,45 | |
| Минимально допустимая толщина фрикционной накладки задней тормозной колодки, мм | 1.5 | |
| Номинальное количество щелчков рычага стояночного тормоза | 5-7 |
| Моменты затяжки резьбовых соединений | |
| Болт крепления колеса | 105 |
| Болт крепления суппорта к направляющему пальцу | 34 |
| Болт крепления скобы суппорта переднего тормозного механизма | 105 |
| Винт крепления тормозного диска | 14 |
| Наконечник переднего тормозного шланга | 17 |
| Гайка крепления тормозного барабана (гайка задней ступицы) | 175 |
| Болты крепления рабочего цилиндра заднего барабанного тормозного механизма | 14 |
| Гайка крепления главного тормозного цилиндра | 21 |
| Гайка крепления вакуумного усилителя | 21 |
| Штуцер тормозной трубки | 14 |
| Прокачной штуцер | 6 |
| Гайка крепления рыча(а привода стояночного тормоза | 21 |
Автомобиль оборудован двумя тормозными системами — рабочей и стояночной. Рабочая тормозная система предназначена для снижения скорости движения автомобиля вплоть до полной остановки и кратковременного удержания автомобиля в неподвижном состоянии.
Стояночная тормозная система предназначена для предотвращения самопроизвольного движения автомобиля во время стоянки.
Рабочая тормозная система — двухконтурная с гидравлическим приводом, состоит из главного тормозного цилиндра с вакуумным усилителем, четырех тормозных механизмов, тормозных трубопроводов и шлангов. Один контур включает в себя тормозные механизмы правого заднего и левого переднего колес, второй — левого заднего и правого переднего (диагональное разделение). При выходе из строя одного из контуров, второй контур, хоть и с меньшей эффективностью, обеспечит остановку автомобиля. Замена тормозной жидкости см. Замена главного тормозного цилиндра см.
Автомобиль оборудован антиблокировочной системой тормозов (ABS), предотвращающей блокировку колес при резком торможении и торможении на скользком покрытии. В системе ABS применяются четыре датчика скорости вращения колес. Задающие кольца датчиков скорости вращения передних колес выполнены заодно с подшипниками ступиц, задних колес установлены на тормозных барабанах. Исполнительный элемент ABS — гидроблок, который установлен в гидроприводе рабочей тормозной системы между главным и рабочими тормозными цилиндрами. Замена датчиков ABS см.
Тормозные механизмы передних колес — дисковые вентилируемые, механизмы задних колес — барабанные. Замена передних тормозных колодок см. Замена передних тормозных дисков см. Замена переднего тормозного суппорта см. Замена тормозных барабанов см. Замена задних тормозных колодок см. Замена заднего тормозного цилиндра см.
Для уменьшения усилия, прикладываемого водителем к педали тормоза, в приводе тормозной системы установлен вакуумный усилитель, работающий за счет разрежения, образующегося во впускном трубопроводе работающего двигателя. Замена вакуумного усилителя тормозов см.
На корпусе главного тормозного цилиндра установлен бачок с тормозной жидкостью. В бачке размещен датчик недостаточного уровня тормозной жидкости. При опасном падении уровня жидкости в бачке, датчик подает сигнал на включение контрольной лампы недостаточного уровня тормозной жидкости на щитке приборов. Замена датчика тормозной жидкости см.
Привод стояночной тормозной системы осуществляется тросами на тормозные механизмы задних колес. При правильной эксплуатации стояночная тормозная система не требует обслуживания. Однако иногда может возникнуть необходимость регулировки привода (см. ). Замена троса ручника на Renault Logan 2 см.
Чем опасно игнорировать ремонт суппортов
Игнорирование ремонта любого узла тормозной системы недопустимо. Так или иначе, каждый из элементов отвечает в первую очередь за вашу безопасность и безопасность ваших пассажиров. Кроме того, как следствие поломки, вы не сможете поменять тормозную жидкость, прокачать тормозную систему.
- Снизится общее давление в гидравлической системе. Ввиду этого, суппорт и тормозные колодки не смогут среагировать на команду вовремя. Чем это чревато, думаем, объяснять не нужно.
- Педаль либо застопорится, либо вовсе ослабнет. И первый, и второй сценарий развития событий неблагоприятен для вашего автомобиля.
- Нормативный тормозной путь автомобиля возрастет. Это может привести к реальной аварии.
Напомним еще раз, если у вас возникли малейшие сомнения по поводу работоспособности тормозной системы, немедленно проводите диагностику. Лично или в мастерской – вопрос вторичный. Но провести осмотр стоит как можно скорее. Нежелательно использовать автомобиль для перемещений. Допускается движения до ближайшего сервисного центра на минимально допустимой скорости.
Вовремя обнаружить проблемы с суппортом поможет осмотр на предмет течей и маслянистых образований. Это явное свидетельство того, что произошла разгерметизация гидравлической системы. Устраните потеки, после чего смело обращайтесь в сервисный центр или к официалам по гарантии, если несчастье приключилось с новым автомобилем.
Как заменить глушитель автомобиля Renault Logan?
Как распознать поломку?
Перед тем, как удалять катализатор, важно своевременно диагностировать поломку. Распознать проблемы проще всего по ряду признаков:
- Падение мощности мотора. Это ощущается по снижению динамики и максимальной скорости. Одновременно с этим возрастает расход горючего.
- Усложнение пуска мотора Рено. Проявляется большим временем, необходимым для заводки двигателя.
- Появление ядовитого запаха, выходящего из выхлопной трубы.
- Сильные шумы, доносящиеся из области катализатора. Чаще всего это дребезг или звон.
- Выдача ошибок двигателя, что подтверждает некорректную работу мотора и катализатора в частности.
Если в процессе эксплуатации машины выявлен один или несколько симптомов поломки, требуется диагностика работоспособности устройства, а далее — ремонт, замена или полное удаление детали. Здесь уже все зависит от поставленных задач, наличия средств в кошельке и состояния самого каталитического преобразователя.
Один из вариантов — удаление нейтрализатора и установка на его место заводского пламегасителя, выполненного из нержавейки. В таких устройствах часто монтируется специальный контроллер, обеспечивающий корректировку параметров лямбда-зонда. Если его нет, потребуется монтаж обманки (об этом ниже).
После установки пламегасителя посторонних звуков даже меньше, благодаря наличию специальных камер и шумогасительной набивки. Сегодня в таких устройствах применяется несколько типов таких набивок. Наиболее качественная сделана из нержавейки и кевлара. Ее особенность — в стойкости к высоким температурам, отличном шумопоглощении и повышенной прочности. Кроме того, такие изделия способны прослужить в 10-15 раз больше своих собратьев.
Если и производить замену катализатора, то устанавливать оригинал или качественные аналоги.
Глушитель Рено Логан: назначение и принцип действия
Еще одним ключевым элементом выхлопной системы является глушитель. Уже по названию можно понять, что устройство предназначено для снижения уровня шумов, а также преобразования энергии ОГ. Конструктивно узел состоит из 2-х узлов, среди которых главный глушитель и резонатор (устанавливается на входе). Уменьшение уровня шума в устройстве происходит за счет многократного преломления звукового потока ОГ с последующим его поглощением.
- Уменьшение объема загрязняющих веществ. Здесь в большей степени работает катализатор, но и фильтрующие элементы глушителя частично берут на себя выполнение такой опции.
- Преобразование энергии отработавших ОГ, уменьшение их температуры, снижение пульсаций.
- Уменьшение уровня шума. Благодаря особой конструкции устройства, посторонние звуки устраняются почти без шума. Часто автовладельцы Renault Logan жалуются на громкую работу глушителя. При наличии такой проблемы можно говорить о неисправности системы выхлопа и необходимости ее ремонта.
Отдельного внимания заслуживает конструкция глушителя. Существует мнение, что это простой узел, в котором отсутствуют сложные элементы. Это не так. Глушитель — наиболее сложное устройство выхлопной системы. В автомобиле Рено Логан таких узла два:
- Вспомогательный глушитель (резонатор) — предназначен для первичного уменьшения шумов и пульсаций. Конструктивно это трубка, имеющая большое число отверстий (перфорация), и помещенная в другой металлический кожух.
- Главный глушитель гарантирует окончательное подавление шумов. В отличие от предварительного узла его конструкция сложнее. Так, в корпусе из металла содержится группа трубок с отверстиями, а сам кожух условно делится на несколько камер. Некоторые из них наполняются специальным материалом, обеспечивающим поглощение звуков. Подавление шумов внутри устройства происходит за счет многократного преломления звуков.
Для обеспечения полноценной работы глушителя отдельное внимание должно уделяться его настройке. Как правило, эта работа поручается профессионалам на СТО
Ремонт глушителя Renault Logan своими руками
Вышедший из строя глушитель способен доставить автовладельцу массу неприятностей. И водитель «Renault Logan» исключением не является. К счастью, глушитель можно отремонтировать своими руками. И для этого совершенно не нужно отправляться в ближайший автосервис. Разберёмся, как именно это делается.
Аналоги
При этом и эта деталь имеет аналоги, которые эксперты рекомендуют для установки на Renault Logan.
| Наименование производителя | Каталожный номер | Цена в рублях |
| Asmet | 10.105 | 1800 |
| Asam | 01375 | 2500 |
| Ernst | 536 00 4 | 6000 |
| Veneporte | RN55261 | 9000 |
Оригинальный артикул
Оригинальный каталожный номер выглядит так — 6001549415. Он идеально становится на штатные крепления и не требует никаких доработок. Стоимость его составляет 9 500 руб.
Тюнинг и доработка
Некоторые автолюбители проводят тюнинг Renault Logan, в том числе и системе выпуска. Так, существует несколько вариантов глушителей. Самый простой и доступный – прямоток. Он не требует переделки креплений и становится на стандартные посадочные места.
Прямоточный глушитель ПРО СПОРТ — дешего и сердито
Второй вариант – тюнинг на две трубы. Так, в средней части вместо одной ветки, становится две. Соответственно теперь будет два глушителя. При этом для одного существуют крепления, а для второго придется сделать. Точнее, не сами крепления, а крюки для резинок, которые удерживают глушитель.
Вариант три — установка спортивной системы выхлопа. Для этого со «штанов» выходит не одна труба, а две. Соответственно все крепления придется переделывать под новый глушитель. Для этого навариваются специальные «уши», к которым болтами крепится система выхлопа. Она должна быть жестко зафиксирована, в отличие от простой системы.
Аналоги
При этом и эта деталь имеет аналоги, которые эксперты рекомендуют для установки на Renault Logan.
| Наименование производителя | Каталожный номер | Цена в рублях |
| Asmet | 10.105 | 1800 |
| Asam | 01375 | 2500 |
| Ernst | 536 00 4 | 6000 |
| Veneporte | RN55261 | 9000 |
