Пошаговая инструкция по проведению регулировки
В моделях с 16 клапанами регулировка не требуется, так как в них данная процедура выполняется гидрокомпенсаторами в автоматическом режиме. Необходима регулировка клапанов Рено Логан, имеющим 8 клапанов в четырехцилиндровом моторе.
Проводится процедура при полностью охлажденном моторе. В противном случае из-за расширения металла результат замеров будет не информативным и понадобится повторный ремонт.
Для быстрого охлаждения можно использовать обычный домашний вентилятор. Если такой возможности нет, необходимо оставить автомобиль с выключенным двигателем на ночь. После 12 часового простоя можно приступать к измерению зазоров и устранению несоответствий.
Прежде чем начинать ремонт, нужно убедиться, что натяжение ремня ГРМ находится в пределах нормы. При отклонении от стандарта необходимо подтянуть или ослабить ремень до нужных параметров.
Освободить доступ к крышке головки блока цилиндров. Для этого следует снять корпус воздушного фильтра. Процедура проводится с использованием отвертки и ключа на 10. Сам фильтр при необходимости продувают сжатым воздухом или меняют на новый.
Чтобы демонтировать фильтр, нужно отсоединить патрубок воздухозаборника и выкрутить четыре удерживающих корпус винта. Далее аккуратно приподнимают фильтр. Образовавшийся проем позволяет отсоединить трубку адсорбера и снять шланг сапуна. Фильтрующий элемент откладывают в сторону недалеко от области ремонта.
К следующему этапу необходимо отнестись с максимальной серьезностью. Именно он обеспечивает безопасность дальнейших манипуляций
Следует осторожно снять фиксаторы высоковольтных проводов со свечей. Затем открепить разъем модуля зажигания и шланг вентиляции картера. Осторожно отвести с места проведения процедуры шланг адсорбера и убрать провода с края клапанной крышки, освобождая к ней доступ
Тщательно удалить всю пыль и мелкий сор при помощи сжатого воздуха
Осторожно отвести с места проведения процедуры шланг адсорбера и убрать провода с края клапанной крышки, освобождая к ней доступ. Тщательно удалить всю пыль и мелкий сор при помощи сжатого воздуха. Это предотвратит попадание инородных тел в механизм газораспределения после открытия крышки
Это предотвратит попадание инородных тел в механизм газораспределения после открытия крышки.
Трубчатым ключом, нужно выкрутить 4 болта, удерживающих крышку клапанной системы. Затем аккуратно снять ее и отложить в сторону.
Машину нужно поставить на ручник и включить пятую передачу. Установить домкрат позади правого переднего колеса. Привести устройство в положение, при котором колесо окажется вывешенным.
Вручную неторопливо прокрутить поднятое колесо. При этом нужно внимательно контролировать момент, когда появится буква F на шестерне распределительного вала (нужно контролировать клапаны первого цилиндра). Это период наибольшего удаления кулачка от рабочей части рычага.
На данном этапе следует максимально ослабить контргайку регулировочного болта. Болт необходимо зафиксировать пассатижами, предотвратив незапланированное проворачивание. Разместить щуп нужного размера в свободном пространстве между краями клапана и регулировочного винта.
Зафиксировав контргайку, предотвращая проворачивание, плоскогубцами затянуть болт. Затягивать необходимо до момента, пока щуп еще двигается в зазоре, но уже с незначительным усилием.
Зафиксировав болт, поджать контргайку. Проверить, как двигается щуп в зазоре. Если инструмент основательно зажат или перемещается слишком легко, повторить предыдущий шаг. Нужно добиться, чтобы щуп можно было передвигать, прикладывая лишь небольшое усилие.
При финальной затяжке регулировочный болт может немного приподниматься (на доли мм). Это нужно учитывать при проведении процедуры.
Если отрегулировать клапаны не удается, стоит провести ревизию на предмет выработки. Для этого выкручивают болт и внимательно осматривают рабочую поверхность. Если присутствует значительная впадина, болт необходимо заменить на новый, так как провести качественную регулировку не удастся. Также стоит осмотреть резьбу на деталях регулировочного узла. Возможно, и там что-то нуждается в срочной замене.
Проворачивая колесо, последовательно изменяют положение распределительного вала и повторяют процедуру на других клапанах.
Запустить двигатель и проверить качество регулировки. Контроль проводится в разных режимах. Во время работы не должно наблюдаться посторонних шумов, постукиваний или вибраций.
Замена ремня ГРМ двигателя 1,6
А теперь самый простой способ
Просто выставили метку распредвала вверх, специально поправили старую метку на ремне ГРМ для наглядности. Отметка на поясе сома может не совпадать из-за того, что плечи ремня между отметками разные, и с каждым поворотом смещаются два зуба. Если вы терпите, то после определенного количества оборотов все знаки встанут на свои места, но они нам не нужны.
Значок в кружке понадобится, если мы проделаем долгий путь, касающийся конца статьи.
Если старая метка на ремне и распредвале совпадала, то еще и вторая на ремне и коленчатом валу.
Если у вас более новый Логан, звездочка распределительного вала будет выглядеть так.
Отметим метки на ремне маркером, если они не хранятся, запоминаем, какой распредвал. Отпускаем гайку приемной бобины и снимаем ремень вместе с роликом.
Новый комплект ГРМ.
Новый ремень ГРМ имеет маркировку и направление движения.
Накладываем старый ремень на новый и удивляемся, насколько четко сочетаются все отметки.
Ставим новый ремень ГРМ на место, совместив метки на ремне с метками на распредвале и коленвале. Закручиваем роликом при помощи обычного ВАЗовского приспособления. Проверяем натяжение ремня, двумя пальцами поворачиваем длинную ветку и, если ее можно повернуть более чем на девяносто градусов, снова натягиваем. Это все. Вы можете поставить на место все, что было ранее удалено.
Замена Натяжного Ролика Рено Логан – Автоновости и советы по ремонту автомобиля
Генератор и ремень генератора Рено Логан
Генератор Рено Логан, как и любого другого автомобиля, призван обеспечивать электроэнергией все его системы. Устройство действует за счёт постоянного вращения ротора, который оснащён ременным механизмом.
Исправный ремень генератора Рено Логан — залог эффективной работы электроники: если элемент рвётся, то передвижение становится невозможным. Состояние детали следует контролировать, чтобы она служила необходимое количество времени.
Дефекты и признаки износа говорят о том, что пора выполнить замену, которую можно провести своими руками.
Когда менять и как выбрать
Ресурс работы ремня для 8КЛ и 16КЛ агрегатов с объёмами 1.4 и 1.6 л рассчитан на 60 тысяч км пробега, после которых ремешок следует поменять. Это касается моделей фазы 1 (2006, 2007, 2008 года выпуска) и фазы 2 (2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2021 г.в.).
Ремень нужно заменить, если есть такие дефекты:
На боковинах есть расслоения и трещины. Поверхность зубьев изношена. Имеются следы масла.
Неправильное расположение при установке может стать причиной обтрёпанных краёв, а масляные пятна указывают на протечки в области сальников коленвала. Присутствие их на шкиве (демпфере) способствует недостаточному сцеплению, и ротор прокручивается.
Степень натяжения — также важный фактор: если оно слабое, то ремень проскакивает, и генератора работает не на полную силу.
Можно услышать, как он свистит и шумит во время того, как авто заводится, чаще всего — в холодную погоду, а АКПП ходит разболтанно.
Установка новых комплектующих должна проходить с учётом рекомендаций производителя Renault Logan. Оптимальным вариантом является установка оригинальных деталей. Артикул ремня для моделей без кондера — 5РК1110 (8200841132). Обязательно стоит учитывать размер и длину изделия.
хорошими качественными показателями отличаются детали от Fenox, Francecar, Mitsubishi. Каталожные коды некоторых деталей: 8200022774 — генератор 120А, 110616 — механизм свободного хода, 8200660040 — генератор на Логан 1.6 л (82HP), al21201o7 — для двигателей 1.4 (k7j) и 1.6 л. Характеристики оригинальных деталей выше, чем у аналогов, как и стоимость.
Как определить, что натяжной
механизм пора менять ?! ответ вролике . Кайфовые знания оРено …
Замена приводного ремня РЕНО ЛОГАН
Ремонт Рено Логан
. Смазываем ролики новой супер смазкой от ВМПавто.
Иногда на разборках предлагают оригинальные б/у запчасти, которые можно купить по выгодной цене. Производитель рекомендует устанавливать устройства от Bosch и подбирать их в соответствии с номером из каталога.
Особенности замены
В зависимости от комплектации автомобиля будут отличаться особенности ремонта, снятия ремня генератора на Рено Логан и установки нового элемента
В сети есть много фото и видео, которые подскажут, как разобрать, снять и поставить ремень генератора и поменять ролики, и на что обратить внимание
Комплектация включает ГУР и кондиционер
При наличии гидроусилителя руля и кондиционера менять ремень следует по такой инструкции:
- Работать со снятой клеммой напряжения аккумулятора, а под двигатель подкладывать шайбочки, чтобы он приподнялся.
- Снимается переднее правое колесо и защитный кожух мотора.
- Болт крепления ролика ключом на 13 поворачивают по часовой стрелке, одновременно прутом (длина диаметра 5–7 мм) фиксируется кронштейн натяжителя.
- Ролик достаётся из корпуса после выкручивания двух болтов крепления.
- Сборка выполняется в обратном порядке.
Вместе с ремнём следует заменить и ролики, и их составные элементы (кольца, приводы).
Комплектация с ГУР без кондиционера
Отсутствие кондиционера несколько изменяет схему ремонта ремня генератора. Чтобы сменить ремень и ролики, не нужны специальные инструменты. Они могут потребоваться только при необходимости подключения нового генератора.
Интересно! Такая комплектация чаще всего встречается у восьмиклапанников с мотором 1.6 л, у авто 16V — реже.
- Сначала стоит проверить натяжение ремня, для чего в моторном отсеке его необходимо сжать и убедиться в исправности подшипников. При повышенном натяжении крепёжные шайбы ослабляются, при недостаточном — подтягиваются;
- После ослабляется регулировочный винт, меняется обводный ролик и подшипник;
- Обновляются все детали, требующие замены, и происходит сборка в обратной последовательности;
Начнем
Вывешиваем переднее правое колесо и снимаем его, снимаем защиту двигателя и правый пластиковый брызговик, он держится на двух пистонах и пластиковой гайки.
Срываем болт шкива коленвала. Для этого сажаем в салон помощника, который включает пятую передачу и жмет на тормоза, а сами в это время легким движением руки и головки на 18 ослабляем болт коленвала.
Поддонкрачиваем двигатель, но помним, что поддон у Логана дюралевый, поэтому подкладываем широкую доску между домкратом и поддоном. Отворачиваем пять болтов опоры двигателя.
Снимаем опору.
Снимаем ремень привода навесных агрегатов, на данном двигателе он один, который вращает и кондиционер, и гидроусилитель, и генератор.

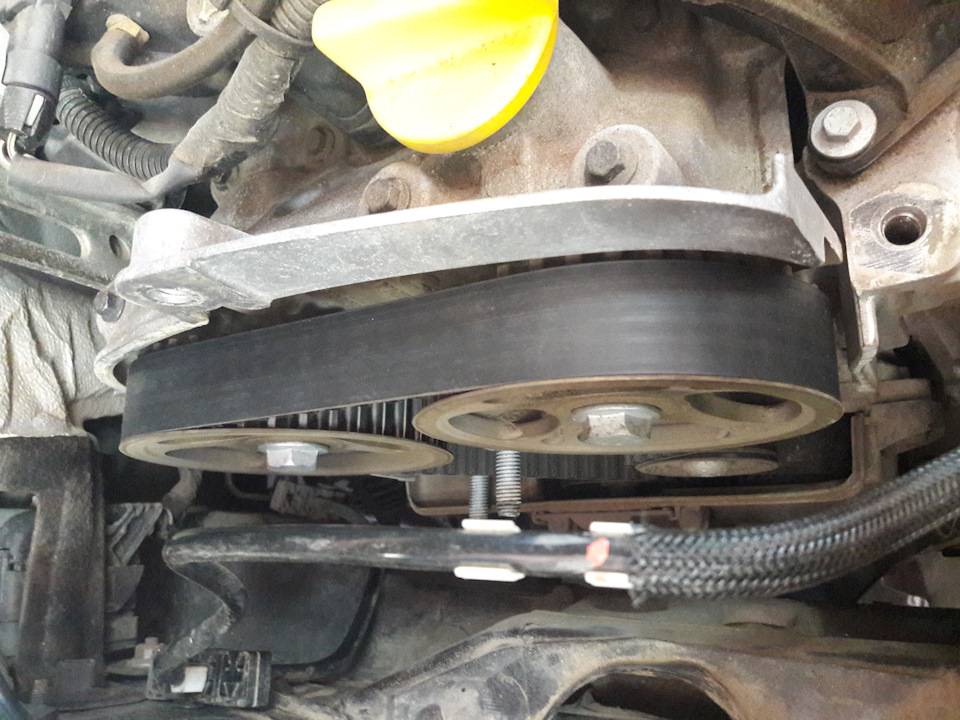

Расположение ремня, вид снизу.
Ставим ключ на 13 на болт натяжного ролика и поворачивая его по часовой стрелки ослабляем сервисный ремень. Одновременно снимаем его с насоса гидроусилителя.
Используя ключи на 10 и 13 откручиваем верхнею защитную крышку ГРМ.
Головкой на 8 нижнею.
Обе крышки снимаем и протираем чистой ветошью.
Получается такая картина.
1 – шкив распредвала.
2 – помпа.
3 – натяжной ролик.
4 – звездочка коленвала.
Симптомы и неисправности
Причины и признаки поломки
Самая частая причина – это естественный износ. Ремни изготавливаются из прочной и относительно эластичной резины. Материал при работе мотора постоянно подвергается нагрузкам, соответственно, со временем теряет свои прочностные характеристики. Изделия невысокого качества изнашиваются еще быстрее, поэтому покупка более дешевой модели – это фальшивая экономия. Также к разрушениям ремня может привести попадание на него различных жидкостей (масла, топлива или грязи).
Существует ряд признаков, по которым можно определить изношенность детали:
- появление микротрещин и других дефектов в виде сгибов, складок;
- лохматость ремня, слишком слабое натяжение, заметные провисания;
- появление характерного гула, который вызывают ролики;
- дефекты на роликах или шкивах, вследствие чего повреждается материал ремешка.
Обрыв приведет к тому, что клапаны ударятся с поршнями, а это приведет к фатальному исходу для деталей. В итоге придется раскошелиться на капитальный ремонт. А теперь сравните стоимость ремонта с ценой ремня и спросите, что будет действительно экономией.
Подготовительные работы
Автомобиль советуют поставить в хорошо освещаемом месте. Конструкция Renault Logan продумана до мелочей, поэтому особых сложностей с доступом к месту работ не появится. Естественно, придется подготовить полный набор инструментов: гаечные и накидные ключи, а также специальный вилочный ключ. Он используется для натяжения роликов. Если у вас такого не имеется, спросите у знакомых или, в крайнем случае, возьмите в аренду на СТО. Также вам понадобится домкрат, чтобы приподнять транспортное средство.
Подготовьте средство WD-40. Некоторые крепежи могут «прикипеть». Не забудьте запастись множеством тряпок. Как правило, в подкапотном пространстве скапливаются огромные количества грязи. Ролики при замене желательно очистить, чтобы избежать в будущем проскальзывания ремня.
А теперь самый простой способ
Выставляем метку распредвала просто вверх. Мы специально подогнали старую метку на ремне ГРМ для наглядности. Метка на сомом ремне может не совпадать из-за того, что плечи ремня между метками разные и с каждым оборотом она будет сдвигаться на два зуба. Если помучится, то через энное количество оборотов все метки встанут на свои места, но нам это не нужно.
Значок в кружочке понадобится если мы идем долгим путем, о нем в конце статьи.
Если старая метка на ремне и распредвале совпала, то и вторая на ремне и коленвале тоже.
Если у вас Логан поновее то звездочка распредвала будет выглядеть так.
Метим маркером метки на ремне, если они не сохранились, запоминаем какая распредвала. Отпускаем гайку натяжного ролика и снимаем ремень вмести с роликом.
Новый комплект ГРМ.
На новом ремне ГРМ есть метки и направление движения.
Прикладываем старый ремень к новому и поражаемся тому как четко совпадают все метки.
Ставим новый ремень ГРМ на место, совместив метки на ремне с метками на распредвале и коленвале. Натягиваем роликом используя обычное приспособление ВАЗ. Проверяем натяжку ремня, двумя пальцами проворачиваем длинную ветвь и если его можно вывернуть больше чем на девяносто градусов, то еще раз подтягиваем. Вот и все. Можно ставить на место все что сняли ранее.
Как самостоятельно поменять расходники
Начинается замена ремня ГРМ следующим образом: на поддомкраченном автомобиле сперва снимается правое колесо с передней оси. За стойкой, откроется доступ к черной пластиковой защите, которая зафиксирована небольшой гайкой. Она откручивается вручную и кожух демонтируется. На следующем этапе требуется извлечь ремень привода и ключом №15 послабить натяжной ролик. Это позволяет без сложностей стянуть ремень со шкива. Находится сливное отверстие масляного картера мотора. Оно дислоцируется правее к переднему краю картера на моделях Рено Сандеро с двигателем в 1.4 л и 1.6 л. Заглушка отверстия подпирается пеньком (бруском). Теперь машина немного опускается на домкрате, что дает возможность приподнять силовую установку на импровизированной опоре.
После опора будет снята. Сначала в подкапотной зоне, поблизости с щупом для проверки уровня масла, окручиваются три болта с головками под шестигранник на 16. Верхний каркас механизма ГРМ зафиксирован 4-мя болтами на 13 и одним 10-милиметровым болтом. Кожух беспрепятственно снимается, когда они выкручены.
Болты снизу (2 штуки) смазываются герметиком. Промазывать следует добротно, так как это влияет на срок службы нового комплекта. Также герметик – это своеобразная защита клапанов.
Шкив распредвала газораспределительного механизма на Рено Сандеро имеет узнаваемые каналы, которые размещены по окружности. В один из них вставляется брусок или стержень, чтобы застопорить вращение шкива. Количество болтов, которые следует открутить – четыре. Они легко выкручиваются ключом на 18, без применения усилий.
Используя ключ, вал проворачивается до следующего совмещения рисок – отметка белого цвета встанет параллельно маркеру «D» в корпусной части двигателя. Это предотвратить повреждение клапанов. Близ шкива коленвала подобной отметки не предусмотрено, поэтому необходимо вооружиться карандашом и нанести ее. При монтаже шестерня вновь возвращается в исходное положение.
Для снятия ремня ГРМ с Renault Sandero следует ключом №13 послабить натяжной ролик. Шестерня коленвала снимается вручную или с использованием пассатижей, которые вытягивают ее за болты. Болты заранее ввинчиваются в пазы на шестерне. Не забудьте про метки ГРМ. Теперь можно устанавливать новый ремень ГРМ. Процесс полностью обратен разборке. Следует соблюсти полное совпадение меток на шкиве и зоне, где отмечен ремень, иначе возникает вероятность повреждения клапанного механизма, что на моторе 1.6 и 1.4 от Рено Сандеро не редкость. Так что помните, что метки ГРМ обязательно соблюдать.
Процедура замены: моторы К7J и К7М 8 клапанов
Устанавливаемые двигатели
Какие могут быть проблемы
- Признаков возникновения неисправности бывает нехарактерный свист из подкапотного пространства (это свистит ремень). Это говорит о том, что скорее всего шкив и ремень имеют сильный прогиб, поэтому, используя инструмент натяжение ремня усиливается, что устранить свистовые звуки. Но при возникновении звука при дефекте регулятора или других проблем – требуется установка нового механизма.
- Самый радикальный вариант для устранения свиста – установка нового ремня и шкива.
- Свист возникает и на деталях с поломанным регулятором. При возникновении свиста и установлении неисправности регулятора данный агрегат снимается со штанного места и устанавливается.
- Также причиной сбоев в работе является неисправность подшипниковых элементов. Они ломаются по разным причинам. Владелец французского авто Рено Логан объемом на 1.6 л с ГУР при установке новой комплектующей должен отталкиваться от советов автоконцерна Рено при покупке новой детали.
Рено отдает предпочтение в этом вопросе генераторам и ремня компании Bosch. Именно такие комплектующие и узлы монтируются базов на седан. Сейчас можно найти множество альтернатив, но для нормальной работы следует ставить именно комплектующие Bosch.
Источники
- https://CoptersWorld.ru/pro-dvigatel/zamena-privodnogo-remnya-reno-logan.html
- https://carfrance.ru/zamena-remnya-privoda-vspomogatelnyx-agregatov-reno-logan/
- https://VmyatynNet.ru/remont-i-servis/logan-zamena-remnya-generatora.html
- https://nivovod.ru/renault/zamena-remnya-generatora-i-natyazhnogo-rolika-reno-logan-s-gur/
- https://venteler.ru/zamena-remnya-generatora-reno-logan-1-4-bez-konditsionera-bez-gur/
- https://www.zr.ru/content/articles/483964-renault_logan_menajem_remen_privoda_vspomogatelnyh_agregatov/
- https://r-ro.ru/pro-motor/reno-logan-remen-generatora.html
- https://dostavka99.ru/remont/zamena-privodnogo-remnya-reno-logan.html
- https://moto163.ru/motory/zamena-remnya-generatora-reno-logan.html
- https://loganlogan.ru/articles/snatie-i-ustanovka-remna-privoda-vspomogatelnogo-oborudovania-reno-logan.html
- https://tuning-mg.ru/rabota-i-uhod/remen-generatora-reno-logan.html
Замена распредвала ГРМ на «Рено Сандеро»
Если вы владелец «Рено Сандеро», то будет полезно знать, как выполняется замена распредвала ГРМ.
Прежде всего нужно отвернуть болт, которым крепится кронштейн направляющей трубки указателя уровня масла к кронштейну воздухообменника. Для этого возьмите головку ключа на 10.
Затем из гнезда поддона картера мотора следует вынуть направляющую трубку вместе с указателем уровня масла. Колечко из резины уплотняет направляющую трубку в гнезде поддона.
Теперь берем головку ключа на 8, с ее помощью следует открутить 2 болта, которыми крепится рым. Демонтируйте его вместе с кронштейном воздухообменника.
Используя эту же головку, открутите 24 болта, которые держат крышку ГБЦ.
Шлицевая отвертка может играть роль рычага, с ее помощью нужно поддеть за приливы крышку ГБЦ. Просто обопритесь отверткой на впускной трубопровод. Чтобы не испортить его, подложите под отвертку кусочек ткани. Теперь демонтируйте крышку ГБЦ. Затем вытащите из ГБЦ две резинометаллические заглушки. Достаньте валы впускных и выпускных клапанов из постелей ГБЦ.
Чтобы посмотреть, исправна ли гидроопора рычага клапана, демонтируйте рычаг и вытащите ее из гнезда ГБЦ.
Как проверить гидроопору? Держите ее за корпус, при этом нажмите большим пальцем на головку плунжера в виде сферы. Если все в порядке, вам придется приложить достаточно много усилий, чтобы прижать его. Однако если он прижимается легко, значит, требуется замена гидроопоры.
Прежде чем устанавливать новую гидроопору, следует налить в таз масло для двигателя, а затем положить ее туда и 2-3 раза нажать на плунжер. Это необходимо, чтобы выпустить из него воздух. Если все сделать правильно, гидроопора станет жестче и не будет пружинить. По такой же технологии демонтируем рычаги и смотрим, исправны ли гидроопоры рычагов других клапанов.
Обратите внимание! Следует сделать отметки, как расположены элементы в ГБЦ, иначе, когда вы начнете собирать их обратно, поставить деталь на прежнее место будет непросто. Собирая ГРМ, следует установить новые сальники распредвалов.. Чтобы снять шкив, потребуется уложить вал в постели ГБЦ
Затем нужно надеть накидной ключ на 18 на гайку, с помощью которой крепится зубчатый шкив распрдвала. В отверстие в шкиве вставьте крепкую отвертку. Когда вы обопретесь ею на спицу шкива, стержнем отвертки нужно надавать на ключ, чтобы повернуть его (против часовой стрелки).
Чтобы снять шкив, потребуется уложить вал в постели ГБЦ. Затем нужно надеть накидной ключ на 18 на гайку, с помощью которой крепится зубчатый шкив распрдвала. В отверстие в шкиве вставьте крепкую отвертку. Когда вы обопретесь ею на спицу шкива, стержнем отвертки нужно надавать на ключ, чтобы повернуть его (против часовой стрелки).
Проследите, чтобы шкив с распредвалом не вращался, при этом гайка начнет откручиваться. Когда она открутится, можно снять шкив с носка распредвала и убрать сальник. Точно так же снимаем сальник со второго распределительного вала.
Когда гидроопоры и рычаги клапанов будут монтированы, приступаем к укладке в постели ГБЦ распредвалов. Прежде чем установить крышку ГБЦ, уберите с привалочных поверхностей крышки и ГБЦ подтеки клея-герметика. Очистите и протрите сухой тканью поверхности, чтобы на них не было отпечатков от ваших рук.
Теперь можно смазать привалочную поверхность крышки ГБЦ герметиком, который используется для фланцевых соединений (Loctite 518). Поверхность должна стать красного оттенка.
Поставьте на место крышку ГБЦ, после этого затяните болты крепления. Не забывайте соблюдать момент, последовательность можно изучить в нижеследующей табличке.
После того как крышка ГБЦ будет монтирована, возьмите инструментальную головку либо кусок трубы с нужным диаметром, чтобы запрессовать сальники распредвалов в гнезда ГБЦ. Не забудьте смазать кромки сальников маслом для двигателя.
Обратите внимание! Нужно проверить, правильно ли установлены фазы ГРМ на «Рено Сандеро», для этого нужно зафиксировать валы, установить зубчатые шкивы на носки распредвалов таким образом, чтобы логотипы «Рено» на спицах шкивов размещались вертикально вверх на вале выпускных клапанов и вниз на вале впускных клапанов.
Немного подтяните гайки, затем расположите на шкивах и натяните ремень привода газораспределительного механизма. Закрутите гайки крепления шкивов распредвалов с нужным усилием. Проверните коленвал по часовой стрелке на 2 оборота, чтобы удостовериться, что фазы газораспределения выставлены верно. В противном случае подкорректируйте установку. Соберите механизм в обратном порядке.
