Рулевая тяга Рено Меган 2

Меняем конструкцию полностью

Чтобы полностью сменить всю конструкцию, ремкомплект не подойдет.

1. Открутите рулевой вал от рейки, так как впоследствии нужно будет немного опустить задний подрамник. (Если не открутить в салоне вал, крайне неудобно будет выполнять дальнейшую работу).
2. Но прежде чем откручивать болт вала, цепляющегося к рейке (за педалью газа), выверните руль влево, чтобы получить доступ к болту. Открутите его головкой на 13. Полностью откручивать необязательно, достаточно наполовину, затем прожать вперед, чтобы вышла закладная.
3. После того, как открутили, поставьте руль ровно и заблокируйте рулевую колонку, то есть заведите и заглушите машину, вытащите карточку, чтобы заблокировать руль.
4. Теперь вытаскиваем вал и откручиваем передние колеса. После этого, зачистите и смажьте рулевой наконечник и стойку стабилизатора с обеих сторон – их тоже необходимо открутить.

Далее открутите стойку стабилизатора (достаточно это сделать только сверху) и рулевой наконечник.

Проведите аналогичные манипуляции с другой стороны. Поднимите машину (либо поставьте на яму) и отсоедините датчики АБС – совсем снимать необязательно, достаточно просто освободить, чтобы был ход.
Открутите гайки ключом на 13, держащие по бокам заднюю часть подрамника, а также открутите третью опору двигателя. Так как она крепится к подрамнику и к коробке – она нам будет мешать.
Можно сразу открутить 4 болта крепления планки подрамника головкой на 16. Теперь подрамник держится на 4х точках. Желательно под него подставить какую-нибудь стойку. Но он далеко не упадет, так как шаровые держатся в кулаках – повиснет на рычагах.
Откручиваем болты с 4-х точек. После этого можно вытащить планку, соединяющую передний подрамник с задним через сайлентблок и приспускаем заднюю часть подрамника. Обратите внимание, что для удобства можно снять защиту. Теперь извлекаем и меняем рейку. Проблема решена – стуки устранены.

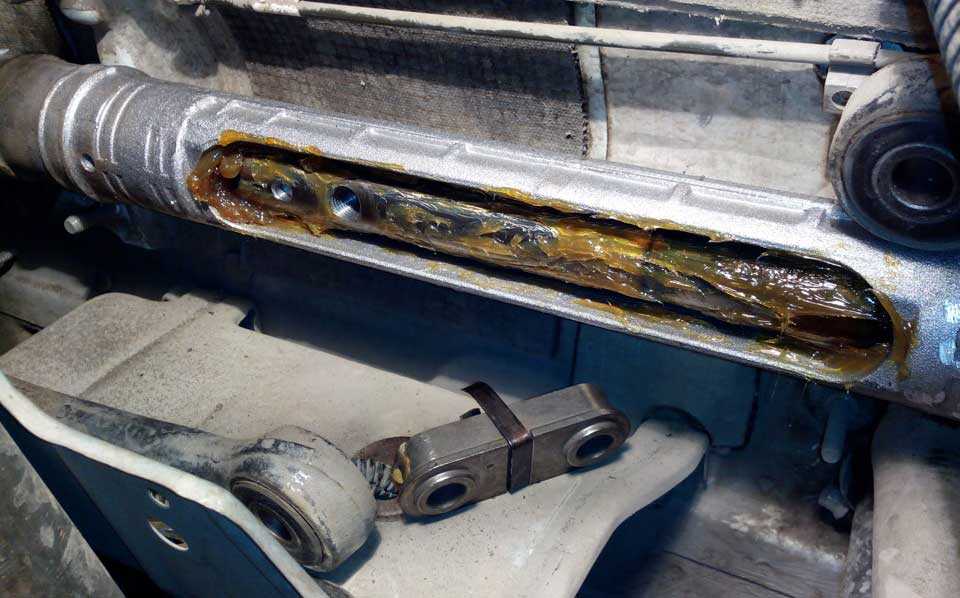

Реечный механизм Меган очень чувствителен к нашим дорогам, в результате езды по ним и возникает стук. Если водитель автомобиля использует агрессивный стиль вождения, регулярно быстро разгоняется и резко тормозит – Рено Меган не потерпит к себе такого отношения и быстро даст знать об этом своему владельцу. Поэтому своевременно используйте ремкомплект.

ЗАМЕНА НАКОНЕЧНИКА РУЛЕВОЙ ТЯГИ

Renault Megane 2. ЗАМЕНА НАКОНЕЧНИКА РУЛЕВОЙ ТЯГИ

Вам потребуются: ключи «на 16», «на 20», «на 21.

. и съемник шаровых шарниров.

Замена наконечника показана на примере левой рулевой тяги, правый наконечник за­меняйте аналогично.

Наконечники рулевых тяг невзаимозаменя­емы, обратите внимание на маркировку, на­несенную на них. Резьба левого наконечника правая, а право­го наконечника левая

Резьба левого наконечника правая, а право­го наконечника левая.

1. Затормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры («башмаки»),

2. Поднимите и установите на опору пе­реднюю часть автомобиля со стороны за­меняемого наконечника. Снимите соответ­ствующее колесо.

3. Измерьте и запомните длину свобод­ной части резьбы рулевой тяги, чтобы при сборке по возможности не нарушить угол схождения колес.

4. Ослабьте затяжку контргайки наконеч­ника рулевой тяги.

5. Отверните гайку крепления пальца шарнира наконечника рулевой тяги к пово­ротному кулаку.

6. Установите съемник шаровых шарни­ров наконечника рулевой тяги.

7. . и выпрессуйте палец.

8. Извлеките палец шарнира наконечника рулевой тяги из отверстия поворотного ку­лака.

9. Отверните наконечник от рулевой тяги. При отворачивании наконечника рулевой тяги подсчитайте количество оборотов, чтобы при установке нового наконечника завернуть его на то же самое количество оборотов. При этом схождение колес изме­нится незначительно.

10. Установите новый наконечник в по­рядке, обратном снятию, навинтив его на рулевую тягу на то число оборотов, которое было подсчитано при снятии, и затяните контргайку.

При установке наконечников рулевых тяг в поворотные кулаки гайки крепления пальцев шарниров наконечника рулевых тяг заменяй­те новыми.

11. Повторно измерьте длину свободной части резьбы рулевой тяги. Эта длина дол­жна соответствовать значению, измерен­ному в п. 3. Если это не так, ослабьте контргайку и либо навинтите, либо свинти­те рулевую тягу в зависимости от того, уве­личилась или уменьшилась длина свобод­ной части резьбы. Затяните контргайку и повторите проверку.

12. После замены наконечника рулевой тяги проверьте и при необходимости отрегулируйте углы установки колес (см. «Проверка и регулировка углов установки колес», с. 151). Для этого воспользуйтесь услугами мастерских, располагающих спе­циальным оборудованием.

Видео по теме «Renault Megane 2. ЗАМЕНА НАКОНЕЧНИКА РУЛЕВОЙ ТЯГИ»

Источник

Меняем детали

Для устранения стуков и замены рейки и сопутствующих деталей, в том числе замена втулки, используется ремкомплект. Минимальный набор запчастей и инструмента, который входит в него: редуктор, смазочный материал (литол, салидол, ВД-40), набор гаечных ключей, прокладки и сальники.

Базовый ремкоплект Рено Меган 2 недешёвое удовольствие, поэтому можно использовать аналог от других иномарок. Однако перед использованием следует проконсультироваться с автослесарем, который подскажет, подойдет инструментарий или нет, и что следует в него добавить.

Для замены втулки рулевой рейки необходим помощник. Для ремонта используется небольшой газовый ключ, более габаритный не пролезет. Чтобы сэкономить деньги стоит самостоятельно произвести выточку втулки рулевой рейки. Для этого используется собственный или имеющийся чертеж с нанесенными размерами.

Поставьте Рено Меган 2 на домкрат. Застопорите колеса «башмаками». С края, где выявлена неисправность, снять колесо. Используя ключ, выкрутить наконечник руля. Использовать жидкий ключ, чтобы снять гайку в случае ее закипания.
Сняв наконечник, следует вывернуть руль до упора и срезать пластиковые хомуты пыльника. Желательно потом их заменить металлическими

Осторожно откручивается гайка наконечника, пыльник рейки и сам наконечник.
Снимается тяга с использованием разводного ключа. Подлезьте под машину со стороны ямы, и трубный ключ фиксируется на нижнем рычаге

Он тянет при этом к низу

Помощник должен в это время каждый раз подживать ключ.
После изъятия тяги, можно увидеть втулку, которую следует заменить. Применяется для этой процедуры длинная отвертка. Помощник должен покрутить «баранку» в разные стороны. Это способствует снятию требуемой детали. Втулка рулевой рейки далее снимается.
Сама втулка рулевой рейки снимается легко, но следует быть осторожным, чтобы ее не сломать. Монтируется новая втулка рулевой рейки, которая предварительно обработана смазкой и весь механизм собирается в обратной последовательности. Как видите, хоть замена втулки процесс не самый простой, но справиться с этим можно.
После всех мероприятий следует заехать на Рено Меган 2 в сервис для проведения развала-схождения колес.

Он тянет при этом к низу. Помощник должен в это время каждый раз подживать ключ.
После изъятия тяги, можно увидеть втулку, которую следует заменить. Применяется для этой процедуры длинная отвертка. Помощник должен покрутить «баранку» в разные стороны. Это способствует снятию требуемой детали. Втулка рулевой рейки далее снимается.
Сама втулка рулевой рейки снимается легко, но следует быть осторожным, чтобы ее не сломать. Монтируется новая втулка рулевой рейки, которая предварительно обработана смазкой и весь механизм собирается в обратной последовательности. Как видите, хоть замена втулки процесс не самый простой, но справиться с этим можно.
После всех мероприятий следует заехать на Рено Меган 2 в сервис для проведения развала-схождения колес.

При соблюдении технологии, если замена втулки была правильной, стук не будет наблюдаться. В случае, если присутствуют сомнения, следует фиксировать основные моменты, которые были показаны в видео инструкции.

При сильном износе деталей ремкоплект не пригодиться, так как придётся менять весь узел в комплексе. Автоконцерн Рено советует автолюбителям применять только оригинальный ремкомплект. Это дает гарантию в том, что все расходники точно подойдут и идеально встанут на свои места.

Порядок снятия

Предварительно сняв колесо, нам необходимо: открутить гайку рулевого наконечника и регулировочную контргайку. Прежде чем это сделать, их стоит зачистить металлической щеткой, также можно обработать легкопроникающей смазкой, например, «жидким ключом», WD-40.
Затем откручиваем гайку наконечника ключом на 16. Сразу срываем контргайку ключом на 21. После таких манипуляций наконечник можно снять легкими ударами молотка по кулаку привода, но лучше это сделать специальным съемником. Затем выкручиваем саму деталь

Проверяем её на исправность – это важно.
Далее мы видим контргайку, прежде чем её выкрутить, нужно замерить, на какое расстояние от наконечника к рейке она закручена. Это можно сделать банально с помощью штангенциркуля

В среднем, на Меган 3 это значение составляет 25-35 мм. Полученное значение лучше записать, так как оно будет использоваться при схождении. Но полагаться на статистику не стоит, так как малейшее отклонение от индивидуальной нормы может привести к дискомфорту при управлении ТС.

Теперь выкручиваем контргайку. Если на Меган 3 части рулевого механизма ни разу не менялись, и на них стоит заводской пластиковый хомут, его без сожаления можно срезать. Если ремонт уже производился и стоят стяжные хомуты, вместе со снятием регулировочной гайки, следует снять плоскогубцами сначала ближний хомут, затем дальний.
После того, как контргайка скручена и сняты хомуты, снимаем пыльник. Очень важно проверить его состояние. На нем не должно быть никаких прорывов. А также на рейке должен быть установлен резиновый уплотнитель. Очень важно проверить его наличие. Так как пыльник пластиковый, и он будет плохо прижиматься к рейке, то должно стоять резиновое колечко. Если его нет, то его обязательно нужно поставить, так как с его помощью рейка защищается от попадания в неё влаги.
Теперь необходимо открутить тягу от самой рейки. Если нет стабилизатора поперечной устойчивости, то можно свободно «пролезть» ключом на 32. Если нет места под ключ или стоит стабилизатор, используется специальный съемник, принцип действия которого, как у большого шпильковерта.
После снятия механизма остается пластиковый упор, он очень важен, так как ограничивает крайнее положения руля. Он должен упираться в рейку и плотно к ней прилегать.

*На этом видео вы можете посмотреть аналогичный процесс замены

Подтяжка

• Для проведения работ по подтяжке рейки на Рено понадобиться подъемник. Вначале нужно снять защиту с помощью короткого накидного ключа на 12 или ключа с гибкой подводкой.
• Над подрамником Рено Меган нащупайте рукой регулировочный болт. Накидным ключом на 12 постарайтесь подтянуть этот болт.
• Подтяжку осуществите поэтапно: каждый раз проверяйте вращением руля в разные стороны, ушли или нет посторонние звуки и стуки. Подтягивайте до тех пор, пока они не исчезнут.
• Соответственно подтягивайте до того момента, пока стук пропадёт. Затягивайте в меру, иначе руль будет с трудом поддаваться вращению.

Стоит ли ремонтировать?

В вопросе, стоит ли ремонтировать рулевую рейку, ведется много дискуссий. Здесь нужно комплексно подходить к проблеме, и понимать, в чем причина неисправности.

Наиболее надежный и дорогой вариант — замена изделия на оригинал.

Но такое решение по карману далеко не всем автовладельцам, поэтому многие ищут варианты для экономии.

Как результат, покупается не оригинальная / контрактная рейка, способная прослужить еще много лет.

Альтернативное решение — покупка ремкомплекта с сальниками, втулками и пыльниками.

При выборе такого варианта важно отдать предпочтение качественному комплекту, ведь от этого зависит срок службы отремонтированной рейки. Также нужно доверить работу профессионалу по ремонту, у которого имеется достаточный опыт. Также нужно доверить работу профессионалу по ремонту, у которого имеется достаточный опыт

Также нужно доверить работу профессионалу по ремонту, у которого имеется достаточный опыт.

Следовательно, для получения результата нужно обратиться в проверенное СТО и купить качественный ремонтный комплект. Это позволяет сэкономить, но нужно требовать гарантию на работы.

В случае с рулевой рейкой на ЭУР, как правило, предпочтение отдается ремонту, но не всегда это возможно, ведь даже на СТО чаще всего рекомендуют сразу делать замену.

Это связано с тем, что шлифовать при механической поломке здесь нельзя, а неисправности, связанные с электроникой, требуют больших временных затрат.

То есть, отремонтировать рулевую рейку с ЭУР возможно только при незначительной неисправности, характерной для механических аналогов. В ином случае, с вероятностью 90%, деталь идет под замену.

Если рассуждать с позиции производителей автомобилей, они вообще не приемлют ремонт и рекомендуют сразу менять механизм в сборе при любой поломке. Но так было не всегда.

Ориентировочно до 2005 года рулевые рейки считались обслуживаемыми, и многие официальные сервисы шли на замену отдельных запчастей. Теперь же этот узел является необслуживаемым.

Заводы-изготовители не продают оригинальные запчасти, поэтому восстановление устройства выполняется на свой страх и риск.

Владельцы автомобилей вынуждены покупать ремонтные комплекты на стороне и рассчитывать на их качество.

Признаки неисправности

В процессе езды можно заметить несколько симптомов, свидетельствующих о неисправности рулевых наконечников Megane 2:

• Во время передвижения по мелким неровностям раздаётся глухое постукивание. Особенно отчётливо стук слышен при совершении поворотов. Звуки могут доноситься как от одного, так и от обоих колёс Меган 2.
• Появился чрезмерный люфт на руле.
• В повороте на неровной дороге на рулевое колесо передаются удары.
• Руль Megane 2 ходит слишком легко.
• Когда рулевые тяги Рено Меган 2 сильно изношены, автомобиль плохо держит прямую, рыскает вправо и влево. Приходится постоянно подруливать.

Перечисленные признаки относятся не только к неисправной рулевой рейке Megane 2. Они могут возникать, когда вышел из строя маятник или подшипник на поворотной сошке. Точнее диагностировать поломку тяг можно так:

• Заглушите двигатель и энергично короткими рывками подёргайте руль из стороны в сторону. В крайних положениях свободного хода вы можете услышать тихий стук.
• Заведите мотор Меган 2, чтобы заработал усилитель. Снова покрутите руль вправо-влево. При наличии неисправности в тех же крайних точках люфта услышите и почувствуете руками сильный стук.
• Прокрутите рулевое колесо Megane 2 на пол-оборота относительно нормального положения и опять подёргайте. Если стук усилится, то возможно неисправна и сама рейка.

Каков общий ресурс этих деталей

Необходимо сказать, что ресурс таких важных мелочей колеблется в значительных пределах. В Европе Рено Меган нередко попадают на свалку со значительным пробегом, с заводскими комплектующими. На продолжительность жизни деталей подвески влияет качество дорожного полотна, а также стиль вождения по дорогам сомнительного качества. То есть, если вы будете быстро гонять по ямам, то вам потребуется менять подвеску уже через 40 000 км пробега.


В то же время, аккуратная езда вполне может гарантировать, что в отечественных условиях эти компоненты могут выхаживать до 120 000 км пробега. Что характерно, обычно правая часть быстрее нуждается во вмешательстве. Связано это с тем, что обычно вдоль обочины больше неровностей, ям. То есть более негативное воздействие оказывается на подвеску автомобиля именно с правой стороны.

Хочется предостеречь любителей сэкономить на безопасности. Посмотрите на видео, чтобы представить себе, как должны выглядеть качественные детали.

Некоторые автолюбители стараются по старинке реставрировать эти запчасти. Сейчас в таких манипуляциях абсолютно нет смысла. Нередко цена реставрации комплектующих равняется стоимости качественной новой детали.


Рулевая тяга Рено Меган 2

Ходовая часть любого автомобиля, в том числе и рассматриваемой здесь модели Рено Меган 2 и в первой генерациях, требует тщательного периодического осмотра своего технического состояния. При выявлении износа элементов подвески они нуждаются в скорейшей замене.

Сегодня сеть изобилует множеством видео-руководств по ремонту и обслуживанию ходовой части Рено Меган 2, в которых подробно рассмотрен алгоритм действий. Одними из составных элементов подвески в Рено Меган 2, требующими регулярной периодической замены, являются: рулевая тяга и наконечники механизма рулевого управления.

Замена рулевой тяги ни в чем не отличается от такового, который выполняется на автомобилях других марок.

Стук в рулевой рейке Меган 1, 2: замена и подтяжка рейки и втулки

Рено Меган I и II поколений осуществляют движение благодаря реечному механизму. В его основе – длинная зубчатая рейка, перемещающаяся ведущей шестернёй, которая связана с колесом и приводит его в движение.

Если в пластиковых опорах, зацеплении, либо где-то еще появляется дополнительный стук, то во время движения, особенно по неровной дороге, водитель поймет, что стуки издает рулевая рейка. До начала работ следует ознакомиться с некоторыми видео, в которых будет показана подробная последовательность действий, а также приобрести ремкомплект. Он поможет провести ремонт при небольших повреждениях.

Диагностика

Периодическая проверка состояния элементов рулевого управления Рено Меган 2 обеспечивает безопасность водителя и пассажиров. В процессе осмотра контролируется целостность грязезащитных чехлов и резьбовых соединений. При обнаружении трещин, разрывов или потери эластичности, следует сменить пыльники, так как попадающая в механизмы пыль и влага выведут его из строя.

В момент выставления колес спереди параллельно кузову, спицы руля должны находиться симметрично вертикальной оси. При вращении руля из одной стороны в другую, посредством просматривания и прослушивания контролируется:

• качество крепежа рулевого колеса и механизма;
• отсутствие в шарнирах наконечников и тягах рулевого механизма люфтов;
• отсутствие стуков, заеданий и механических преград при перемещении колеса.

Если в процессе проведенной диагностики фиксируются посторонние звуки, подклинивание, то понадобится разъединить рулевые тяги Меган и поворотные кулаки. Затем повторно проделываются проверочные операции. При повторной фиксации стуков или заеданий понадобится выполнить ремонт рулевой рейки Renault Megane 2.

Люфт в шарнирах наконечников и тяг рулевого механизма свидетельствует о необходимости их смены.

Несложный алгоритм действий

Вполне понятно, чтобы получить доступ к наконечнику, следует вначале демонтировать колесо. После этого можно приступать к процедуре демонтажа наконечника. В принципе, даже не потребуется видео, настолько несложной является сам процесс. Самое главное — внимательно замерить параметры, определить, насколько затянута контргайка. Для чего это необходимо? Дело в том, что, если удастся в точности заменить тягу по меткам, можно уверенно сказать, что вы сэкономили вдвойне.

Замена тяги и наконечника неопытными автолюбителями приводит к тому, что необходимо в дальнейшем выставлять схождение колес. Процедура эта недешевая. Поэтому, прежде чем приступить к самостоятельной переустановке этих комплектующих на Рено Меган, задумайтесь над тем, хватит ли у вас опыта. Если сомневаетесь, то лучше отогнать машину на СТО к опытному специалисту. Это будет, как минимум, экономически целесообразно.

Рассудите сами — представим, что вы сами провозились несколько часов в выходной и заменили рулевую тягу с наконечником. Даже небольшая ошибка в параметрах затяжки приведет к тому, что потребуется платить за установку на стенде схождения колес. Таким образом, то, на чем вы сэкономили, в любом случае потребует материальных затрат. Опытный мастер способен поменять быстро рулевые тяги, без нарушений параметров схождения.

Если вы все же решили самостоятельно заняться ремонтом Рено Меган, то после съема наконечника, следует снимать хомуты и аккуратно стянуть пыльник. Его необходимо диагностировать на целостность. Обязательно тщательно проверьте состояние резинового уплотнителя, который находится на рулевой рейке. Кстати, если вы приобрели оригинальные рулевые тяги на свой Рено Меган, то должны знать, что нормальные производители всегда поставляют подобную продукцию с новенькими пыльниками.

Для того чтобы заменить рулевую тягу, в обязательном порядке потребуется съемник. Дело в том, что деталь круглая и стандартными ключами с ней справиться не удастся. После произведенного демонтажа, можно не спеша заняться установкой новых деталей. Напоминаем, что действовать надо не спеша, в противном случае придется «раскошелиться» на регулировку схождения колес.

Эксплуатация моторов Рено Меган 2-го поколения

Был довольно неплохой ассортимент силовых агрегатов – бензиновые шестнадцатиклапанные четырёхцилиндровые 1.4, 1.6 и двухлитровые у которых мощность варьируется от 82 до 136 сил! Также был выбор из двухлитровых турбоагрегатов, мощность 163-225 л.с.! Здесь только одно самое слабое место у «реношных» бензиновых 1,6 и 2литровых агрегатах отказывает механизм плавного урегулирования фаз газораспределения, как и у других моделей фирмы с аналогичными моторами. Были случаи, когда эта система отказывала на 30 т. километров пробега. но чаще всего её ресурс может составить примерно 80 т. километров. Такой же ресурс имеет и подушка двигателя, но если ездить агрессивно, то его можно сократить вдвое.

Бывает, что окисляются контакты датчика «коленвала», что иногда может привести к тому, что мотор вовсе перестанет заводиться. Аналогичную ситуацию можно наблюдать из-за севшего «аккумулятора».

Стоит отметить, что Megane 2 примерно через каждые 60 т. километров требует «обновления» всех роликов и ремня ГРМ. Подобную работу лучше не доверять гаражным мастерам. Например, часто они крепежный болт не дотягивают, из-за чего шкив почти всегда проворачивается. В результат состоится «встреча» клапанов с поршнями. Вместе с ремнем ГРМ необходимо поменять ремень привода навесного оборудования и помпу. К турбодизельным двигателям нареканий и больших претензий не имеется. У них рабочий диапазон от 1,5 до двух литра, а мощность 80-150 сил, кстати, самый мощный и моментный из всех базовых Меганов именно двухлитровый турбодизель!

Причины посторонних звуков в реечном механизме

• Стук может появиться, если все крепежные соединения недостаточно зафиксированы. Удалить стук поможет банальная затяжка болтов и гаек;
• Если изношена опорная втулка с какой-либо стороны;
• Если втулка подверглась коррозии, запросто может появиться стук. Решение проблемы – полная смена рейки, иначе стук будет лишь усиливаться и ремонт не поможет;
• Если изношены пыльники и реечные зубья;
• Если втулка изношена из-за использования слишком мягкого материала, который применили при её изготовлении. Из-за эксплуатации Рено на плохих дорогах, эта деталь деформируется еще быстрее и появляется назойливый стук. Решение проблемы – выточка новой детали из более прочного материала, по сравнению с исходным, например, капролона. Но для того, чтобы правильно выточить новую деталь, используйте чертеж, где указаны точные размеры.

Если вы не можете определить, что проблема в рейке, то посмотрев видео, вы поймете, как она стучит.

Монтаж и установка

Этот процесс аналогичен обратному порядку снятия всех деталей.

1. Закручиваем съемником новую часть привода, желательно посадить её на фиксатор резьбы, так как оригинальные тяги сидят на такой краске-фиксаторе. Так как на Меган 3 резьба на сменных деталях мелкая, закручивать сильно её нельзя, достаточно просто поджать. Если сильно затянуть, можно повредить рейку. Поэтому всё нужно делать аккуратно и в меру.
2. После того, как затянули, надеваем резиновое уплотнение. Теперь надеваем пыльник, сразу на который прикрепим стяжной хомут. Кстати, одеть хомут на пыльник нужно так, чтобы к нему потом легко было подобраться.
3. После того, как установили и затянули задний (внутренний) хомут, устанавливаем передний (внешний). Далее закручиваем гайку на размер, который мы засекали. Это необходимо сделать, чтобы безопасно доехать до СТО и произвести развал-схождение.

4. Устанавливаем наконечник.


5. Конечную затяжку нужно производить вручную, так как палец тонкий, можно сломать наконечник. Зажимаем и удерживаем его от проворота, обязательно плотно (но в меру!) закручиваем контргайку. Теперь ставим колесо.

После этой процедуры Вашему Меган 3 необходимо сделать развал-схождение. При замене какой-либо одной детали обязательно проверяйте остальные части на исправность и, по мере возможности, сразу меняйте, иначе это чревато последствиями и необоснованными тратами.

Несложная последовательность приемов во время ремонта

Для обеспечения доступа к наконечнику, предварительно следует демонтировать колесо с автомобиля. После этой манипуляции начинаем процедуру снятия наконечника. Она абсолютно несложная. Здесь главным моментом является правильность замера геометрических параметров наконечника перед снятием и оценка степени затяжки контргайки. Это необходимо, чтобы более точно была произведена заменена рулевой тяги, поскольку ее длина в сборе с наконечником после замены должна быть идентична таковому параметру перед снятием. Правильная замена рулевой тяги позволяет минимизировать затраты на процедуру установки схождения колес.

Если для выполнения указанного перечня работ у владельца не достаточно навыков, то более выгодной мерой будет обращение в сервис, где опытными мастерами не только заменяется рулевая тяга с наконечниками, но и будет корректно «выставлена» геометрия колес.

При самостоятельном ремонте потребуется достичь точного соответствия геометрических параметров этих деталей (после монтажа на автомобиль) таковым размерам, имевшим место на старых тягах и наконечниках (запоминаем и учитываем при монтаже количество витков, на которые был навинчен на тягу старый наконечник). Тогда поездка в сервис ограничится только проверкой правильности схождения колес, что поможет владельцу Рено Меган 2 сэкономить средства. Опытные мастера способны заменить тяги с наконечниками без нарушения геометрических параметров колес.

Если принято решение о самостоятельном выполнении процесса ремонта, то после демонтажа наконечника приступаем к съему пыльников с тяг, предварительно ослабив и удалив хомуты их крепления. Пыльник следует проверить на отсутствие видимых повреждений резины. Также не забываем о проверке резиновой манжеты, устанавливаемой на рейку рулевого механизма.

Рекомендуется приобретать оригинальные тяги для замены на Рено Меган 2, поскольку в этом случае производитель позаботился о доукомплектовании запчастей новыми пыльниками.

Замена рулевой тяги нуждается в том, чтобы воспользоваться съемником, потому что сама деталь имеет круглый профиль, и зафиксировать ее с помощью обычных ключей не представится возможным. Когда рулевая тяга снята, приступаем к установке приобретенных новых элементов. Здесь действуем не торопясь, чтобы не потратиться на дорогостоящую процедуру регулировки схождения колес.

Какие комплектации представлены на Рено Меган 2

Оснащена Рено Меган 2 на хорошем уровне. Хотя машине уже более 10 лет, но она по праву заслуживает уважения из-за солидного пакета технического оснащения и надежной механики, которая немного лучше не убиваемого варианта на ВАЗе.

Вариации компоновки данной модели:

• Authentique имела мотор в 1,4 литра (МКПП) и двигатель с объёмом 1,6 л как для МКПП, так и для автомата. Исполнения: хетчбэк, универсал и седан, 6 AirBag (после 2002 – лишь две), возможность установки климат-контроля.
• Authentique plus, упрощенный вариант базовой модели с 2006 года, исполнение кузова – седан, шесть подушек безопасности.
• На Expression устанавливался мотор 1,6 л и 2 л в исполнении универсал и хетчбэк, а также седна. Имел стеклоподъемники, регулируемые электроникой зеркала, сплит-систему.
• Privilege (1.6 и 2.0) в виде лишь седана, обивка выполнена из кожи внутри, ручки хромированы;
• Dynamique (1.6 и 2.0) вариант только хетчбэк, отделка салона — кожа, хромовые ручки

В небольшом количестве вышли следующие партии:

• Sportway на основе Authentique в 2005 году в виде седана, опционально ставился кондиционер;
• Extremе и Extremе II на основе Expression выпуск в 2007 году;
• в 2007 году компоновка Authentique облегчилась;
• в 2008 году появились на свет вариации Comfort и Business.

Пошаговая инструкция

1. Сначала нам необходимо открутить рулевой вал от рулевой рейки из салона авто. Мы будем приспускать задний подрамник. На подрамнике установлена рулевая рейка, если в салоне не открутить вал то будет очень тяжело демонтировать рейку.

Откручиваем болт отмеченный ниже с помощью головки на тринадцать. Полностью болт откручивать не обязательно, достаточно открутить болт на половину, нажать на него вперед и там выйдет закладная.

Устанавливаем руль ровно и блокируем его. Для этого заводим автомобиль, глушим и блокируем руль.

Стягиваем вал с рулевой рейки потянув вверх.

2. Поднимаем машину и снимаем передние колеса.

3. Откручиваем верхнюю гайку крепления пальца стойки стабилизатора и вынимаем палец из уха. Делаем это с двух сторон.

Откручиваем гайку крепления пальца рулевого наконечника и выпресовываем палец из кулака. Делаем это с двух сторон.

По этому пункту работы подробно ничего не описываю, мы проделывали эти процедуры ранее, переходите по ссылкам и смотрите. Так же в заглавии статьи в перечне инструментов неуказанны инструменты которые нужны для этого пункта работы.

4. Для снятия рулевой рейки на Меган 2 мы будем приспускать подрамник. Когда будем опускать подрамник у нас будут в напряжении провода датчиков ABS. Выводим провода из двух креплений, полностью снимать их не нужно. Проделываем эту процедуру с двух сторон.

5. Откручиваем гайки на тринадцать с двух сторон.

6. Откручиваем третью опору двигателя потому что она крепиться к подрамнику и КПП. Откручиваем болты отмеченные ниже.

После откручивания болтов ничего снимать не нужно, пусть кронштейн так и висит.

7. Откручиваем четыре болта крепежа планки подрамника. Болты под головку на шестнадцать.

8. Откручиваем болт крепления кронштейна который связывает передний подрамник с задним через сайлентблок. После откручивания болта вынимаем кронштейн. Проделываем операцию с двух сторон.

[stextbox при обратной сборке местами не путать.

9. Подпираем подрамник винтовой стойкой.

Если стойки нет, можно попросить помощника придержать подрамник

10. Откручиваем два болта крепления рулевой рейки. Если у вас рейка никогда не снималась, то должны стоять снизу скобы чтобы можно было откручивать болт сверху и не держать гайку.

Снимаем скобы и ключом на восемнадцать сверху держим головку болта снизу откручиваем гайку.

11. Откручиваем еще два болта крепления планки подрамника и снимаем ее. Болты расположены с двух сторон.

12. Приспускаем подрамник с помощью винтовой стойки.

Бывает так что сайлентблоки прикипают к кузову, нужно просто аккуратно подковырнуть их.

13. Вынимаем рейку для замены или ремонта. Сборку делаем в обратном порядке.

Рекомендую обратить внимание на состояние сайлентблоков подрамника. Если обнаружили трещины, обязательно замените

• Замена заднего ступичного подшипника солярис



• Для чего нужен датчик ускорения мерседес



• Установка гудка на приору



• Установка масляного радиатора на ваз



• Регулировка рейки ауди 100 с4

Замена рулевой тяги на Рено Меган 2

Здравствуйте. Выполним замену рулевой тяги на Рено Меган 2.

Чтобы заменить рулевую тягу на Меган 2 нужно предварительно снять рулевой наконечник.

Инструменты:

• ключ для колесных болтов
• штангенциркуль
• пассатижи
• плоская отвертка
• съемник рулевой тяги для Меган 2
• фиксатор резьбы синий
• домкрат

Артикул:

Пошаговая инструкция

1. Вначале снимаем колесо и рулевой наконечник. Посмотреть как снимать его тут.

2. Мы сняли рулевой наконечник и на рулевой тяге осталась контргайка. Прежде чем ее скручивать замерьте расстояние от гайки до начала тяги с помощью штангенциркуля. Это нам пригодиться в дальнейшем.

3. После замеров скручиваем контргайку.

4. С помощью пассатижей снимаем внешний хомут пыльника.

5. Откручиваем плоской отверткой внутренний стяжной хомут.

6. После снятия хомутов снимаем пыльник.

7. Снимаем резиновое уплотнение на рулевой рейке.

8. Одеваем съемник и скручиваем рулевую тягу.

9. После откручивания тяги снимаем пластиковый упор ограничения крайних положений поворота руля.

10. Одеваем пластиковый упор на тягу и наносим на несколько витков резьбы синий фиксатор.

11. Накручиваем тягу от руки и затягиваем съемником.

12. Одеваем на рейку резиновое уплотнение.

13. Одеваем на пыльник внутренний стяжной хомут так чтобы вам удобно было его затянуть.

14. Одеваем пыльник и затягиваем внутренний хомут. Смотрите чтобы пыльник хорошо сел на резиновое уплотнение и после затягивайте хомут.

15. Одеваем внешний хомут.

16. Накручиваем гайку на размер который мы замеряли.

Делать это нужно для того чтобы доехать с более-менее ровным рулем на процедуру развал-схождение.

17. Устанавливаем рулевой наконечник, колесо и отправляемся на процедуру развал-схождение.

Распространённые проблемы

Самыми частыми симптомами поломки рулевой рейки являются:

1. Лужа масла, особенно после длительной стоянки. Это признак повреждения сальников. Такое случается, когда пыльник рулевых реек повреждён или неправильно установлен. Вследствие этого на шток попадают грязь и вода. В данном случае будет достаточно заменить сальники, втулки и уплотнительные кольца.
2. Люфт. Чаще всего появление люфта связано с неисправностью рулевой крестовины, однако могут быть и другие причины. Поэтому рекомендуется в первую очередь провести диагностику всего узла, выявить неисправности, заменить отработавшие своё детали и провести регулировку на специальном стенде.
3. Стук в рулевой рейке. Он появляется, если изношены втулки скольжения, прижимной механизм или пыльник. Здесь понадобится диагностика и проверка на стенде с последующей заменой деталей.
