Замена рычага передней подвески Рено Логан Сандеро (Renault Sandero Logan): пошаговая инстуркция

Все действия от «А» до «Я»

Для выполнения демонтажа понадобятся два плоских ключа «на 13», а также ключи «на 19» – плоский, накидной и торцовый. Шпилька стабилизатора рассчитана под ключ Torx T30. Он понадобится на «шаге 3»:

1. Переднее колесо поддомкрачивают и снимают;
2. Надо снять основную тягу подвески (см. рис.), для чего откручивают верхнюю и нижнюю гайку;

   Основная тяга – трубка и гайки

3. Откручивают гайку на шпильке стабилизатора. Шляпку винта придерживают ключом Torx;
4. С помощью ключей «на 19» скручивают гайку крепления шаровой опоры. Затем отвёрткой разжимают стяжное крепление, чтобы вытащить опору вниз;

   Предпоследний шаг по демонтажу

5. Рычаг теперь удерживают только винты сайлентблоков. Их легко будет выкрутить ключом «на 19».

Монтаж выполняют в порядке, обратном рассмотренному. Значения тяговых усилий приводятся ниже. Кстати, гайки на винтах сайлентблоков надо зажимать в последнюю очередь.

Замена и диагностика опорного подшипника

Как проверить опорный подшипник

Нижний рычаг передней подвески

Снятие рычага передней подвески Рено Логан

Инструмент:

• Гаечный ключ рожковый 13 мм
• Гаечный ключ накидной прямой 16 мм (2 шт.)
• Гаечный ключ накидной прямой 18 мм (2 шт.)
• Вороток под торцевую насадку
• Насадка на вороток 30 мм
• Динамометрический ключ
• Балонный ключ
• Опорные стойки
• Домкрат
• Отвертка ударная
• Молоток большой

1. Установив автомобиль на надежные опоры снимаем переднее колесо, как описано здесь.

2. Откручиваем гайку нижнего крепления соединительной тяги.

3. Выкручиваем болт верхнего крепления соединительной тяги.

4. Снимаем соединительную тягу.

5. Выкручиваем гайку болта крепления стабилизатора поперечной устойчивости. При этом сам болт необходимо вторым ключом удерживать от проворачивания. Извлекаем болт.

6. Отворачиваем гайку стяжного болта клеммового соединения поворотного кулака и шаровой опоры.

7. Вынимаем стяжной болт.

8. С помощью отвертки немного разжимаем клеммовое соединение.

9. Извлекаем палец шаровой опоры из поворотного кулака.

10. Отворачиваем гайку болта крепления переденго сайлентблока рычага к подрамнику. При этом вторым ключом придерживаем болт от проворачивания. Извлекаем болт.

11. Подобным образом извлекаем задний болт крепления сайлентблока рычага к подрамнику.

12. Снимаем рычаг передней подвески.

13. Осматриваем рычаг передней подвески. При наличии дефектов и повреждений, заменяем его.

14. Устанавливаем все снятые детали в обратном порядке.

Гайки болтов крепления сайлентблоков рычага к подрамнику — 105 Нм.

Болт крепления соединительной тяги — 21 Нм.

Гайка крепления соединительной тяги — 62 Нм.

15. Проверяем углы установки колес, при необходимости регулируем их.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Рычаг снимаем для замены шаровой опоры или самого рычага при его повреждении, а также повреждении (разрывы, отслоение резины) его сайлент-блоков. Вывешиваем переднюю часть автомобиля — оба передних колеса, так как при вывешивании только одного колеса стабилизатор поперечной устойчивости мешает демонтажу рычага, поджимая элементы подвески вверх.

Работа показана на левом рычаге, правый рычаг снимаем аналогично. Отсоединяем крепление штанги стабилизатора поперечной устойчивости от рычага (см. «Замена элементов стабилизатора поперечной устойчивости»). Снимаем грязезащитный щиток моторного отсека (см. «Снятие грязезащитных щитков моторного отсека»).

Головкой «на 16» отворачиваем гайку стяжного болта клеммного соединения поворотного кулака и пальца шаровой опоры, удерживая болт ключом того же размера.

Вынимаем болт или выбиваем его выколоткой из мягкого металла

Мощной шлицевой отверткой или монтажной лопаткой разжимаем клеммное соединение поворотного кулака и пальца шаровой опоры.

…и выводим палец шаровой опоры из отверстия поворотного кулака.

Головкой «на 13» ослабляем затяжку болта крепления кронштейна подрамника к кузову.

Накидным ключом «на 18» отворачиваем гайку крепления кронштейна подрамника…

…и снимаем кронштейн с переднего болта крепления рычага к подрамнику.

Накидным ключом «на 18» отворачиваем гайку переднего болта крепления рычага, удерживая болт головкой того же размера. Вынимаем болт или выбиваем его оправкой из мягкого металла. Аналогично отворачиваем гайку болта заднего крепления рычага и вынимаем болт.

Устанавливаем рычаг в обратной по следовательности. Гайки болтов крепления рычага к подрамнику окончательно затягиваем предписанным моментом в положении «автомобиль на колесах».

Первоисточник контента — WiKi сайта журнала «За Рулём»

Замена рычага передней подвески Рено Логан: видео, фото, артикулы

Замена Рычага Передней Подвески Рено Логан Видео

Как выглядит сайлентблок

Здесь не рассказывается о том, как снять рычаг и как установить его на место. Мы считаем, что рычаг подвески уже демонтирован, и теперь надо заменить сайлентблоки. На снятом рычаге проведите диагностику состояния шаровых опор. Если шаровую опору необходимо заменить, то ознакомьтесь с материалом: какую шаровую лучше выбрать?

Каждый сайлентблок — это две втулки, вставленные одна в другую. Между втулками находится резиновая муфта. Внешняя втулка впрессовывается в металл. А внутреннюю должны зажать щёчки подрамника, которые стягиваются винтом с гайкой. Отсюда следует вывод: не затягивайте крепление рычага, не установив автомобиль на колёса. Иначе муфта останется перекрученной и сайлентблок прослужит не долго. Подробнее в материале о строении передней подвески на Рено Логан.

Теперь — процесс опрессовки. Любой сайлентблок напоминает букву «Т», и нижняя перекладина этой буквы должна входить в оправку (см. фото).

На верхнюю перекладину, в свою очередь, давит металлическая шайба. Вся конструкция стягивается винтом.

Проводя опрессовку, нельзя давить на внутреннюю втулку! Так что используйте только подходящие оправки и шайбы.

Признаки износа сайлентблоков: диагностика и осмотр

Работы перед ремонтом: площадка и инструменты

Как заменить неисправную деталь?

Основные детали передней подвески – это стойки и рычаги. К стойке подобраться сложно, а вот рычаг, если необходимо, можно заменить за 10 минут. Обычно такую замену проводят, если износились сайлентблоки. Всё выглядит просто: снимают тягу стабилизатора, затем откручивают крепление шаровой опоры. В общем, замена рычага передней подвески Рено Логан мало отличается от аналогичной замены в других авто, где применена независимая подвеска Мак-Ферсон.

Сам узел обычно заменяют в сборе, вместе с шаровой опорой ( о том, как выбрать шаровую на Логан здесь) и сайлентблоками. Последние два элемента запрессованы в плоскость рычага (см. рис.).

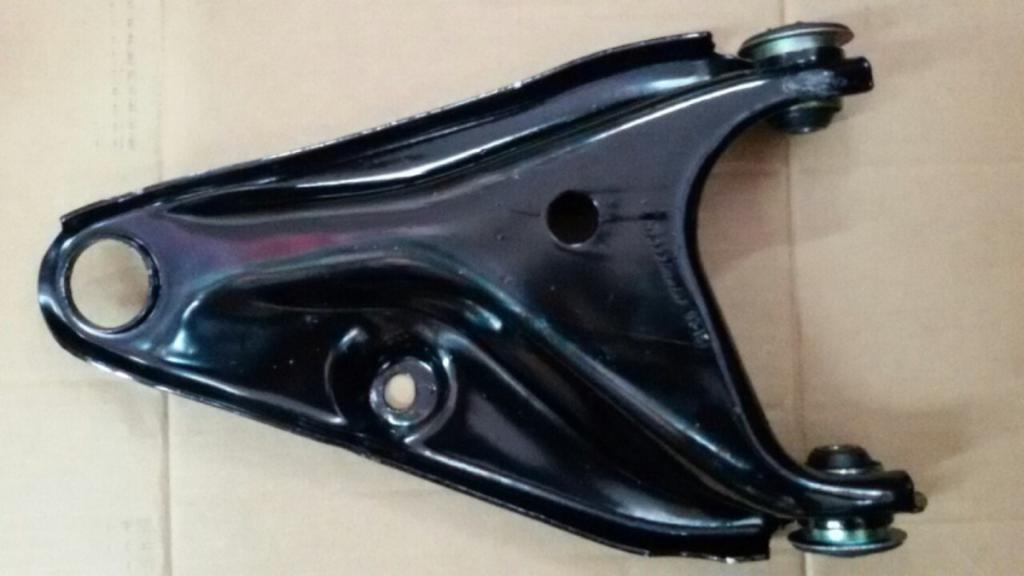

Рычаг передний левый

В каталоге Рено используются обозначения:

• 54 50 042 69R (60 01 547 519) – рычаг в сборе, правая сторона (в скобках – альтернативный артикул);
• 54 50 113 62R (60 01 547 520) – левая сторона.

Рекомендуют проводить замену пары рычагов, то есть левого и правого сразу. Проблема в том, что не у всех такая возможность есть.

С завода будут установлены рычаги LUCAS/TRW. Фирма TRW их обозначает так: JTC 1241 (правый), JTC 1240 (левый).

Передняя ходовая часть в практичной модели Рено Логан реализована с применением широко известной и популярной среди малолитражек схемы «McPherson». В основе конструктивного исполнения присутствуют амортизационные стойки, которые объединены с пружинами в единые узлы. Связующими звеньями являются поворотные кулаки.

Они своими верхними кронштейнами соединены со стойками, а снизу удерживаются поперечными рычагами. Сами рычаги выполнены в виде металлических конструкций треугольной формы. С поворотной цапфой они соединены с помощью пальца шаровой опоры, а передними и задними кронштейнами через сайлентблоки крепятся к подрамнику. Для обеспечения поперечной устойчивости служит стабилизатор, который своими тягами опирается на рассматриваемые здесь компоненты подвески.

Как сделать съемник: инструкция по изготовлению

С помощью съемника можно быстро и легко выполнить снятие и запрессовку сайленблоков. Для изготовления такой удобной детали не требуется наличия оргомного багажа знаний и навыков. Работа по изготовлению съемника не представляет собой особой сложности и может быть выполнена при желании любым автомобилистом. Главное для этого взять нужный инструмент:

• Ключи и отвертки;
• Отрез крепкой металлической трубы диаметром немного больше сайлентблока;
• Шайбы из стали;
• Длинный болт с резьбой;
• Спецодежда и перчатки.

Для начала необходимо хорошо изучить автомобильную подвеску и определится с тем, как лучше использовать съемник. Далее в часть трубы следует с одной стороны вставить сайлентблок, а с другой — новый механизм. Направить сайленблок в посадочное место, взять болт и прикрутить его в центр.

Подробнее об изготовлении съемника сайлентблока будет рассказано в этом видеоматериале:

Специалисты автомастерских, да и рядовые автолюбители знают, насколько важно при обслуживании транспортного средства иметь под рукой все необходимые инструменты. Несмотря на то что время самостоятельного «копания» в машине уже практически прошло, элементарные задачи многие автовладельцы по-прежнему выполняют самостоятельно. Несмотря на то что время самостоятельного «копания» в машине уже практически прошло, элементарные задачи многие автовладельцы по-прежнему выполняют самостоятельно

Несмотря на то что время самостоятельного «копания» в машине уже практически прошло, элементарные задачи многие автовладельцы по-прежнему выполняют самостоятельно.

К примеру, для опытных автолюбителей не составит труда заменить сайлентблоки, но вот чтобы этот процесс прошел без заминки, лучше заранее приобрести специальный съемник.

Как выбрать указанный инструмент, на что обратить внимание и каким популярным сегодня моделям уделить внимание — читайте ниже

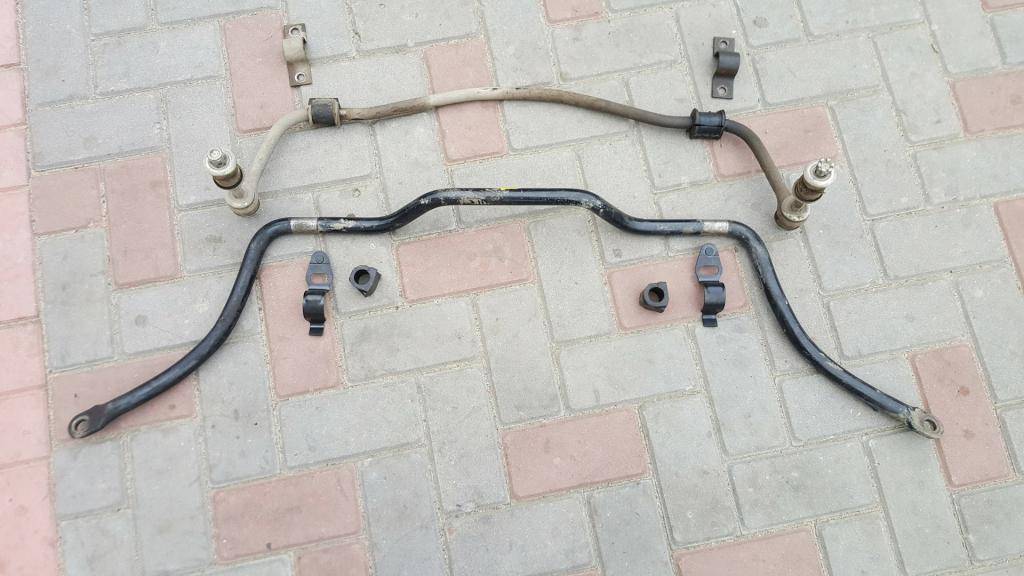

Особенности конструкции стабилизатора

Чтобы исключить боковые крены, в конструкции подвески «Рено Логана» имеется стабилизатор поперечной устойчивости. Он относится к торсионному типу стабилизаторов и оснащается резиновыми подушками. Соединен элемент с подрамником при помощи двух скоб. Также стабилизатор соединяется и с рычагом подвески (однако уже посредством болтов). Стоит отметить, что на сам рычаг подвески «Рено Логана» цена небольшая. Турецкий вариант стоит 1900 рублей.

Для вращения колес предусмотрены ступицы. Они установлены на радиально-упорных шариковых подшипниках. На первых версиях они служили недолго – всего 40 тысяч километров. Дело в том, что на автомобилях без АБС в поворотном кулаке было сквозное отверстие (оно предусматривалось для датчика). Именно через него грязь залетала в полость подшипника и тем самым, разрушала его изнутри.

Рулевые наконечники – тоже составная часть передней подвески «Логана». Эти элементы имеют ресурс в 70 тысяч километров. При их неисправности заметен характерный стук в передней подвеске «Рено Логана». Шаровые опоры начинают стучать через 100 тысяч километров. По словам дилера, они меняются в сборке с рычагами.

Практика эксплуатации (в том числе по нашим дорогам) показала долговечность и неприхотливость стального узла. Рычаги передней подвески, выполненные из стали, меняются редко и выдерживают цикл, установленный между ремонтами подвески. Но иногда устройство требует более ранней замены.

При ремонте рычага часто удается обойтись следующими работами:

• Установкой новых шаровых опор.
• Заменой поврежденных и вышедших из строя сайлентблоков.

В упомянутых случаях металлическая часть рычага после осмотра на факт дефектов и деформаций отправляется отрабатывать второй или даже третий срок. Если же после проверки обнаружены повреждения на самой детали подвески, то в этом случае замена производится в комплексе. В случае с легкосплавными рычагами устройство всегда меняется в комплексе.

Рычаги Рено Логан имеют треугольную форму. Такая конструкция разработана при создании более простой подвески с целью повышения ее надежности. Преимущество треугольного рычага — в способности работы в различных направлениях (в продольном или поперечном).

Роль тяги стабилизатора в седане Логан выполняет шпилька, то есть болт 8 (см. рис.). Снизу на него накручена гайка.

Рычаг передней подвески правый

Гайку на шпильке выкручивают, придерживая шляпку болта сверху.

Вообще же замена рычага передней подвески Рено Логан обладает особенностями:

• Две гайки на винтах 3 затягивают на последнем этапе, когда автомобиль опирается на четыре колеса;
• Проводя монтаж, лучше снимать пыльник ШРУСА с детали 7, чтобы не повредить его.

Когда пыльник сдвинут, можно откручивать гайку 9. Рассмотрим все шаги по порядку.

Роль тяги стабилизатора в автомобиле Логан делает шпилька, то встречаются болт 8 (см. рис.). Снизу на этот адресок накручена гайка.

Гайку на шпильке выворачивают, придерживая шляпку болта сверху.

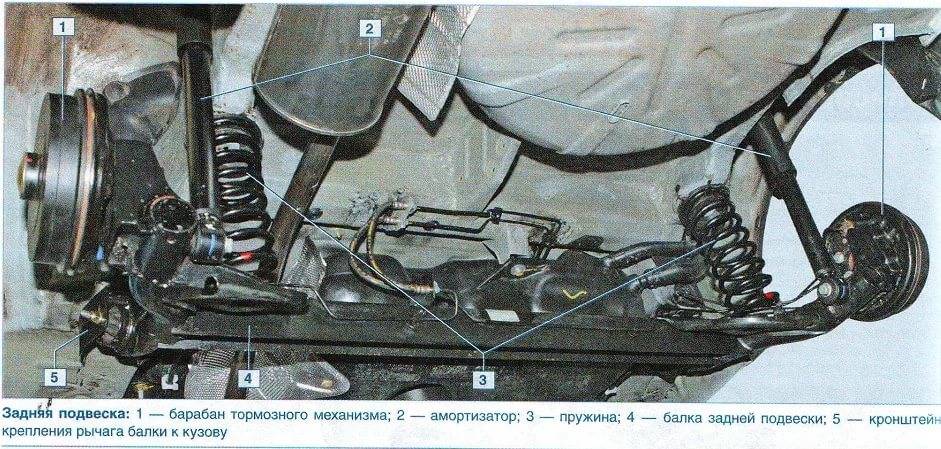

Когда нужна замена сайлентблоков задней балки Логан?

Рассмотрим основные неисправности сайлентблоков задней балки и признаки, по которым их можно диагностировать.

1. Единичные трещины или небольшие надрывы без отслоения втулок. Эта неисправность является зачаточной стадией разрушения и зачастую остается незамеченной. Проявления обычно слабые или их нет совсем. Возможно некоторое усиление отдачи или повышенный шум при проезде неровностей. Иногда задняя балка слегка проседает на одну из сторон в случае, если резиновая прослойка продавливается.
2. Отслоение резинового слоя от корпуса втулок. Эта неисправность уже более заметна, и при внимательном отношении к автомобилю выявить ее довольно легко. Появляется характерный глухой стук при проезде неровностей дороги. Автомобиль может стать менее устойчивым при движении на большой скорости. Появляется ощущение так называемого виляния задней части машины. Возможен неравномерный износ протектора шин на одном из колес или на нескольких сразу. Автомобиль визуально может казаться слегка перекошенным.
3. Полное расслоение и выдавливание резиновой прослойки. Запущенная стадия износа сайлентблоков. Как правило, до этого не доходит, так как на предыдущей стадии езда уже становится некомфортной. Однако бывают и такие случаи. Здесь уже появляется явный металлический лязг, который сопровождается ударными нагрузками на заднюю ось. Автомобиль плохо держит дорогу. Заметен его перекос или проседание.
4. Разрушение крепежей балки или проушин. Также предельное состояние, которое ведет к аварии. Здесь происходит отрыв балки и полная потеря автомобилем транспортабельности на собственных колесах.

ВНИМАНИЕ! Если задние сайлентблоки доведены до такого предельного состояния, как указано в п.3 – эксплуатировать автомобиль крайне опасно. Может произойти отрыв задней балки. Это спровоцирует аварию

В случае если задний сайлентблок разрушился полностью, желательно вызвать эвакуатор. На крайний случай, если нет возможности воспользоваться услугами эвакуатора, двигаться до места ремонта нужно на минимальной скорости с включенной аварийной сигнализацией и по наименее загруженным дорогам

Это спровоцирует аварию. В случае если задний сайлентблок разрушился полностью, желательно вызвать эвакуатор. На крайний случай, если нет возможности воспользоваться услугами эвакуатора, двигаться до места ремонта нужно на минимальной скорости с включенной аварийной сигнализацией и по наименее загруженным дорогам.

Неисправности сайлентблоков заранее дают о себе знать. Поэтому для выбора времени и места ремонта у водителя есть некоторое время.

Как реализовать замену опорного подшипника автомобиля Рено Логан и видео рабочих процессов

Как показывает практика, в большинстве случаев при обнаружении неисправного ОП на одной стороне меняют детали на обеих сторонах. Объясняют это чистой рациональностью – чтобы не вымазывать руки дважды.

Подготовительные моменты

На некоторых видео по замене неисправного опорного подшипника на Рено Логан мастера рассказывают, какие нужны инструменты для работы:

• Домкрат.
• Баллонный ключ.
• Рожковый ключ «на 13».
• Ключ с головкой «на 18».
• Специальная стяжка для пружин.
• Ключ-шестигранник «на 6».

Алгоритм проведения работ

Объем выполняемых работ, конечно, больше, чем во время смены антифриза на Renault Logan, но все же по силам практически любому автолюбителю. Достаточно придерживаться предложенного алгоритма и не спешить.

Приступая к процедуре, автомобиль следует надежно зафиксировать с помощью башмаков и ручного тормоза. Дальнейший процесс выполняется в следующей последовательности:

• Ослабить баллонным ключом болты крепления колеса со стороны проведения работ.
• Установить домкрат и поднять автомобиль.
• Полностью вывернуть болты, крепящие колесо, и снять его.
• Этап проводится на лонжероне. Удерживая шестигранным ключом «на 6» шток амортизатора от проворачивания, немного ослабить гайку крепления стойки к подушке.
• Отсоединить тормозной суппорт без отключения шланга, и отвести его в сторону.
• Головкой «на 18» отвернуть болт крепления стойки к поворотному кулаку.

На некоторых видео по замене опорного подшипника автомобиля Рено Логан можно увидеть, что мастера обходятся без специальных стяжек для пружин. В самом начале процесса они откручивают гайку штока амортизатора, пока колесо еще не снято. Однако для выполнения такого приема необходимо наличие определенного опыта в ремонте ходовой части авто. После смены детали следует проверить и установить развал-схождение колес.

Какие ОП подходят для Renault Logan?

Производитель устанавливает на свои автомобили подшипники с оригинальным артикулом 60 01 547 499. На моделях Logan допустимо применение аналогов:

• Febi 10089.
• Kayaba MB1504.
• Lemforder 31407 01.
• Sacis 4005300.
• Monroe L25908.

Примерно 3 месяца назад стал замечать посторонний звук от передний подвески который стал меня напрягать и так как я заметил увеличенный зазор( под капотом у передних стоек ) около 0.8 см хотя до 1-1.5 см считается приемлемым решил самостоятельно поменять эти резинки + опорные подшипники как потом выяснилось зря (шум был от изношенных шаровых )

для данной замеры нам нужен ключ на 21.27 и шестигранник на 6

резинки и опорники взял LEMFORDER 3134601 там идет опора LEMFORDER +подшипник SNR на машине такие же точно и вообще этот комплект идет как оригиналзаодно смазал направляющие пальцы супортов смазкой МС 1600 и перевернул болты крепление стоек чтобы при следующей разборке не снимать суппорт

зазор уменьшился ( щас небольшой появился опять )При данной замене советую начинать с правой стороны ( наберетесь опыта )))) а слевой нужно быть предельно осторожным что бы не вытащить или задеть капризный привод который может дать течь в районе коробке и который потом придется менять целиком

Так же были трудности поставить стойку на место ( не мог поднять до отверстий ) пришлось колхозить с двумя домкратами и подпоркой в виде ключа

Старые опоры бы еще походили но что ж теперь поменял так поменял

В Рено Логан, как у бюджетного авто, есть свои поломки, которые происходят наиболее часто. Если у авто достаточно большой пробег, то его владелец на неровной дороге сможет услышать стуки в районе передней подвески. Наиболее часто они могут слышаться справа. В большинстве случаев причиной этого становится опорный подшипник. За счет этого элемента работает вся подвеска и амортизационная система автомобиля.

Детальная инструкция по замене передних стоек

Замена передних стоек «Логан» – непростая задача. Выполнить ее самостоятельно можно только с пониманием того, что именно делать. Мы подготовили для вас подробную инструкцию, следуя которой вы сможете провести замену передних стоек в собственном гараже:

Установите автомобиль на ровную поверхность и откройте капот. Используя головку или болтовой ключ на 21, открутите гайку на подшипнике.
После этого можно снять верхнюю часть подшипника.
Подымите автомобиль на домкрате или подъемнике. После чего можно открутить болты на колесах.
Стойки крепятся к поворотному кулаку при помощи болтов. Их также необходимо снять.
Следующий этап – работа с суппортом. Его нужно вывернуть в верхнее крепление, а нижнее – ослабить. Получится ситуация, в которой удастся легко достать болт суппорта.
Снимите узел амортизации, состоящий из пружины, опорного подшипника и самого амортизатора.
Далее следует выполнить разборку элемента для последующей установки новой детали. Кроме замены передних стоек, используется этот вариант и при замене опорного подшипника. Алгоритм действий будет следующий:Надежно зафиксируйте амортизатор, например, в тесках. Накройте пружину стяжкой таким образом, чтобы соблюдалось ее свободное перемещение между верхней и нижней опорой.
Снимите гайку, которая держит опорный подшипник.
Подшипник вставлен в резиновую прокладку. Необходимо выполнить демонтаж обоих элементов

Обратите внимание, как ведет себя деталь при демонтаже. В случае, если слышится шум, хруст или скрипы, конечно же, деталь нужно заменить.
Чтобы освободить амортизационную чашу от пружины, снимите опорную чашку.
Установите на место сломанной детали новую и соберите амортизационный узел заново.. Подобный вариант предполагает использование стяжек

При желании, можно обойтись и без вспомогательных элементов. Сразу отметим, что этот способ – более сложный, при этом подойдет он для опытных автолюбителей, которые ранее имели дело с ремонтом «железного коня». Если вы уверены в себе, следуйте описанному ниже алгоритму:

Подобный вариант предполагает использование стяжек. При желании, можно обойтись и без вспомогательных элементов. Сразу отметим, что этот способ – более сложный, при этом подойдет он для опытных автолюбителей, которые ранее имели дело с ремонтом «железного коня». Если вы уверены в себе, следуйте описанному ниже алгоритму:

• Откройте капот и отвинтите гайку опорной чашки.
• Демонтируйте колесо. Используйте домкрат таким образом, чтобы приподнять амортизационный шток. Следует добиться ситуации, чтобы шток поднялся вместе с гайкой, которая закреплена на опорном подшипнике.
• Снимите крепеж, все болты, которые крепятся на кожухе. Снимите автомобиль с домкрата. Затем необходимо выбить болты. Конструкция содержит верхний и нижний болт. Верхний должен выйти относительно свободно, а нижний – обеспечить сжатие пружины. В следствии этого автомобиль заметно подпрыгнет. Не беспокойтесь, ведь сильно пружина не выстрелит, поскольку она находится в достаточно свободной фиксации.
• Дерните вниз амортизатор, чтобы полностью его демонтировать. Предварительно снятая гайка с шаровой опоры больше не удерживает его, поэтому он легко поддастся.

Как видим, процесс снятия амортизатора без стяжки – не такой сложный, как может показаться на первый взгляд. Куда сложнее установить переднюю стойку на место. Мы полагаем, что если вам хватит ловкости и сноровки, чтобы выполнить демонтаж, то и в сборке не возникнет нюансов. Следуйте описанным выше советам, и вы точно будете знать, как поменять передние стойки на «Рено-Логан».

Как поменять сайлентблоки на задней балке «Рено-Логан»

Нижний рычаг передней подвески

Меняем рычаги передней подвески на Рено Логан своими руками

Автомобиль Рено Логан заслужил уважение, благодаря надежности, низкому потреблению топлива и неприхотливости в эксплуатации. Несмотря на это, для продления срока службы машины рекомендуется контроль и периодическая замена наиболее слабых узлов. Одними из таких устройств является рычаг передней подвески — деталь, обеспечивающая перемещение колеса по вертикали, а также его удержание в требуемой позиции.

Ниже рассмотрим, в каких случаях требуется замена рычага Логан, как выполняется эта работа, а также в чем особенности выбора детали.

Главные причины преждевременной поломки устройства следующие:

• Сильное механическое воздействие. Рычаг часто повреждается при попадании автомобиля в аварию или после «влетания» в яму на большей скорости. В этом случае металлический узел деформируется.
• Появление ржавчины. Если деталь выполнена из легкосплавных материалов, то такая проблема для него не опасна.

При выборе узла под замену разберитесь с каталожными данными. Передняя подвеска Рено оборудована рычагами с левой и с правой стороны. В каталоге производителя приведены следующие артикулы:

• Рычаг с правой стороны (сборная конструкция) — 54 50 042 69R.
• Левосторонний узел — 54 50 113 62R.

Если финансовые возможности не позволяют, допускается замена детали с одной из сторон с обязательным контролем состояния второго узла.

Производитель Рено на заводе монтирует рычаг серии LUKAS/TRW. При этом разработчик (компания TRW) устанавливает следующие обозначения:

• Правая сторона — 1241.
• Левая сторона — 1240.

Со временем подвеска в любом автомобиле начинает напоминать о себе износом деталей. Несмотря на достаточную надежность большинства элементов ходовой части Рено Логан, владельцы периодически сталкиваются с необходимостью их замены. Здесь возникает резонный вопрос: как правильно выбрать и заменить тот или иной компонент?

Сегодня мы рассмотрим вопрос: замена рычага передней подвески, поскольку они состоят в числе главных несущих конструкций подвески.

Главные детали фронтальной подвески – это стойки не рычаги. Замена рычага передней подвески Рено Логан ФрансАвто. К стойке подобраться трудно, но рычаг, если нужно, естественно поменять за 10 минут. Обычно такую подмену проводят, если износились сайлентблоки. Замена сайлентблоков рычага подвески ауди 80 гайки рычагов.

Всё смотрится просто: снимают тягу стабилизатора, потом откручивают крепление шаровой опоры. Инструкция для Рено Логан Рычаг передней подвески состоит на Рено Логан: видео. То, подмена рычага фронтальной подвески Рено Логан фактически ничем не отличается от аналогичной подмены в других авто, где использована независящая подвеска Мак-Ферсон.

Меняю рычаг РЕно Логан.

Замена с/б переднего рычага на Рено Логан, Сандеро, Лада ЛаргусКайфовые знания о Рено .

Когда пыльник сдвинут, можно откручивать гайку 9. Замена рычага передней подвески Рено Логан Рассмотрим все шаги по порядку.

Особенности конструкции стабилизатора

На стабилизатор возложена функция поддержания кузова авто в положении ровно. Он не допускает диагональных колебаний Renault Logan.

Работа узла стабилизатора осуществляется через рычаги в содействии со стойками амортизатора. Срок эксплуатации этого узла достаточно велик, но проводить профилактический осмотр и реставрацию стабилизатора необходимо регулярно.

Дефект в работе стоек стабилизатора можно заметить по особенностям:

• В движении по пересеченной местности появляются металлические звуки (стук и скрежет).
• Вхождение в поворот сопровождается сильным креном кузова авто.
• Резкое торможение приводит к значительному раскачиванию Renault Logan.

Самыми «слабыми» элементами стабилизатора Renault Logan являются втулка из резины и подушки. Поэтому в процессе эксплуатации автомобиля их необходимо регулярно проверять. При повреждении, выявлении зазоров произведите замену детали. Дефект в работе этих узлов уменьшает ресурс подвески машины и может привести к поломке других агрегатов.

Монтаж нового элемента:

• Поднимите переднюю подвеску машины домкратом или специальным подъемником.
• Проведите тщательную очистку головок винта от грязи. Ее наличие может привести к повреждениям ключа или самого винта в процессе демонтажа.
• Отверните гайку крепления штанги стабилизатора и зафиксируйте винт. Его прокручивание недопустимо.
• Снимите резиновую втулку. В углублении с торца стоит шайба, поэтому будьте внимательны.
• Демонтируйте винт. Вся система удаляется совместно с втулкой и пластиковой шайбой. Потяните за край штанги вниз и извлеките втулку. Подобным образом демонтируйте крепеж удерживающий рычаг и штангу стабилизации Renault Logan.
• Монтаж новых агрегатов производите в обратном порядке. Выполняйте все легко, не прикладывая особых усилий. Промвтулка устанавливается пазами вверх.
• Смена подушки стабилизирующей штанги производится путем отвинчивания болтового крепежа и фиксации к подрамнику узла.
• Вытяните шпильку и скобу.
• Демонтируйте подушку и установите целую деталь в обратном порядке. Подушку с другой стороны авто меняйте таким же образом.
• При монтаже подушек проведите проверку штанги на вероятность деформаций или сильного износа. Выполните смену детали в соответствии с потребностями авто.

При ремонте рычага часто удается обойтись следующими работами:

• Установкой новых шаровых опор.
• Заменой поврежденных и вышедших из строя сайлентблоков.

В упомянутых случаях металлическая часть рычага после осмотра на факт дефектов и деформаций отправляется отрабатывать второй или даже третий срок. Если же после проверки обнаружены повреждения на самой детали подвески, то в этом случае замена производится в комплексе. В случае с легкосплавными рычагами устройство всегда меняется в комплексе.

Устройство имеет три точки для фиксации, две из которых предназначены для крепежа к кузовной части, а одна — для фиксации к кулаку. Кроме того, одна из функций рычага — удерживание стойки амортизатора (как и в прошлом случае, в двух направлениях). Применение такой конструкции позволило снизить стоимость подвески Рено без снижения надежности устройства. К слову, такой тип подвески применяется на многих автомобилях (не только на Logan).

Роль тяги стабилизатора в седане Логан выполняет шпилька, то есть болт 8 (см. рис.). Снизу на него накручена гайка.

Рычаг передней подвески правый

Гайку на шпильке выкручивают, придерживая шляпку болта сверху.

Вообще же замена рычага передней подвески Рено Логан обладает особенностями:

• Две гайки на винтах 3 затягивают на последнем этапе, когда автомобиль опирается на четыре колеса;
• Проводя монтаж, лучше снимать пыльник ШРУСА с детали 7, чтобы не повредить его.

Роль тяги стабилизатора в автомобиле Логан делает шпилька, то встречаются болт 8 (см. рис.). Снизу на этот адресок накручена гайка.

Рычаг фронтальной подвески правый

https://www.youtube.com/watch?v=LpwpPaz2S6k

Гайку на шпильке выворачивают, придерживая шляпку болта сверху.

Сайлентблоки рычага перед. renault logan. Блог, объявления, видео

Советы перед началом демонтажа

Когда я задался вопросом, как заменить рычаг передней подвески, мне посоветовали перед началом ремонта механизма провести полную диагностику. Если при работе транспорта появились странные нехарактерные скрипы или стук — это уже тревожный сигнал, необходима замена подвески.

Следует запастись необходимыми инструментами, без которых замена и ремонт не далеко продвинется. Например, сайлентблок для рычага, который нужно выбирать с особой тщательностью, смотря чтобы он подошел к устройству машины. Также нужны набор ключей, рычаг, гайки и упорные шайбы, монтировка, зубило. Из всего перечисленного, может, пригодиться не всё, но лучше, чтобы они были под рукой в случае чего.

Не рекомендую, поднимая автомобиль, полагаться исключительно на домкрат. Лучше, во избежание возможной опасности, найти устойчивую опору. И не забудьте поднять стояночный тормоз. Если при разборе на гайках обнаруживается ржавчина, особенно, между втулкой и гайкой, ее следует очистить. Также лучше использовать графитную смазку для всех резьбовых деталей. Иногда приходится прибегать к сварке, что значительно усложняет и удлиняет процесс замены.

Подведем итоги
