Особенности конструкции сцепления Логан
Сцепление на автомобилях Рено имеет особенности, о которых важно знать:
- корзина прочно соединена с маховиком, имеет штампованный кожух;
- ведомый диск зажат в пружинах корзины;
- подшипник, отвечающий за выключение муфты, не требует смазки в течение всего срока эксплуатации.
Весьма часто возникающей неисправностью, с которой сталкиваются владельцы модели Рено Логан, является появление скрипа педали привода механизма сцепления, а порой и выход всего узла из строя по причине износа. Для профилактических и ремонтных мероприятий в отношении данного механизма владельцы направляются в специализированную мастерскую, что влечет существенную трату финансового ресурса.
Многие любители авто склоняются к экономии средств за счет собственноручного диагностирования и ремонта сцепления, а также механизма его привода.
Эта статья поможет вам приобрести навыки по самостоятельному устранению причин, вызывающих скрип. Узнаете, как происходит замена сцепления, а также как отрегулировать на машине сцепление, еще многих интересует вопрос, сколько ходит сцепление.
Проблема скрипа педали и ее устранение
Скрип педали при выжиме зачастую связан с плохой смазкой системы трущихся деталей. Как правило, данный скрип исходит из механической коробки переключения передач, а именно вилки выжима диска. Ресурс данного механизма напрямую зависит от регулярности смазки штока опоры вилки для легкого выжима диска.
- Снимите трос, натягивающий вилку.
- Демонтируйте резиновый защитный кожух и оголите вилку.
- Нанесите густую смазку на длинную отвертку или похожий предмет и произведите смазывание опорного выступа выжимной вилки.
- Эту операцию необходимо провести несколько раз, чтобы удостовериться в должном количестве смазки в нужном месте.
Остальную сборку необходимо проводить в обратном порядке. В интернете существуют подробные видео ролики, демонстрирующие данный процесс наглядно. Эту операцию одинаково проводим на моторах как 1.4, так и 1.6.
Готовим авто к прокачке
Перед процедурой удаления воздушных пробок важно проверить плотность и цвет самой жидкости. Если она очень мутная и темная, то нет смысла в прокачивании — потребуется полная замена
В моделях Renault Sandero используется вещество DOT4. Это техническое средство золотистого и почти прозрачного цвета. В основе средства линейные полиэфиры с добавками полиалкиленгликоля. Присадки обеспечивают связывание воды, чтобы продлить эксплуатацию вещества под давлением в гидравлике. Цвет DOT‐жидкости проверяется визуально в бачке, а плотность определяется специальным прибором.
Тормозная жидкость ДОТ 4
Дальше важно убедиться в отсутствии утечек. Это самая распространенная причина завоздушивания магистралей сцепления
Уровень техжидкости в бачке падает и она начинает циркулировать с воздухом. Течь может быть на резьбовых соединениях или манжетах гидропривода. Если трубки терлись друг о друга в процессе эксплуатации, то возможны трещины и потеки. Осмотреть автомобиль нужно не только сверху, под капотом, но и снизу, подняв его на подъемнике, или из ямы. Замените все протекающие трубки и устраните негерметичность в соединениях гидропривода и других деталей.
В каких случаях рекомендуется обращаться на станцию технического обслуживания?
К сожалению, случается не только скрип, но и серьезные неполадки, среди которых наиболее неприятная и трудноустранимая – пробуксовка муфты, которая для этой модели не редкость. В такой ситуации также единственным выходом будет визит на СТОА. В среднем комплект сцепления обойдётся в 5 тыс. руб., плюс 1-2 тыс. руб. – оплата за установку.
Визита на станцию техобслуживания можно избежать, если правильно ухаживать за трансмиссией и придерживаться рекомендаций знатоков:
- По возможности не перенапрягайте сцепление. Старайтесь трогаться мягко при невысокой частоте вращения коленвала (следите за показаниями тахометра). В противном случае в силу естественной инерции будет иметь место проскальзывание с ускоренным износом.
- Не отпускайте педаль слишком медленно, словно на грузовике: не бойтесь – машина не заглохнет. На современных легковушках с синхронизатором установлены системы, не предполагающие, например, двойной выжим с перегазовкой. В общем, смело снимайте ногу с педали. То, что в советское время было полезным, теперь вредит, и лёгкое нажатие влечёт нежелательное проскальзывание и сокращение ресурса.
- Не буксируйте другие машины, двигаясь на подъём. Это особенно вредно на скользкой неровной дороге.
- Не держите сцепление в выжатом положении, а снимите ногу с педали, поставив рычаг на «нейтралку». Это нагружает коробку, зато щадит сцепление.
Таким образом, сколько прослужит сцепление и как часто оно будет беспокоить в ходе эксплуатации, зависит только от вас. Помните: любую неисправность легко устранять своевременно. И если не владеете соответствующими навыками – за дело лучше не беритесь, а доверьте ответственную миссию профессионалам.
Уже после первой зимы эксплуатации автомобиля я почувствовал, что педаль сцепления начала ходить не так легко, как это было изначально.При покупке педаль была почти невесомой, нажималась легко и плавно, чуть ли не пальцем. За 5 лет ситуация значительно ухудшилась, появился скрип, педаль стала отпускаться рывками, трогаться в пробках стало совершенно некомфортно. Особенно это усугублялось в жару.
None Вопрос износа сцепления я отбросил — весьма сомнительно, что за 80 тыс. км. в основном трассового пробега оно могло выйти из строя.
None
Снял и отмыл от старой смазки пластмассовую втулку, металлический штифт, пружину, заглушки. Нанес на детали новую смазку.
Вот такую. Mobil1 XHP 222 синяя. Очень рекомендую. Собрал педальный узел с новой смазкой.
Затем снял трос педали сцепления с вилки, и прошприцевал его моторным маслом.
Как прокачать сцепление автомобиля (общее руководство)
Как проводится диагностика сцепления
Как проверить сцепление на Рено Логан? Элементарно проверить исправность узла автолюбителю можно и самому, но полноценную диагностику в гаражных условиях не проведёшь, поэтому придётся посетить станцию техобслуживания, где для этого имеется необходимая база. А сцепление как раз нуждается в обязательном комплексном обследовании, включая компьютерную диагностику.
Как правило, механик начинает изучение его состояния с проверки жёсткости педали, слушая, не скрипит ли она при нажатии. Специалист, садясь на место водителя, обычно ставит ТС на «ручник», поднимает оконные стёкла, выключает акустическую систему, а также устраняет иные звуковые источники. Таким образом, сперва рычаг муфты тестируется при неработающем двигателе, затем в процессе движения для мониторинга переключение передач.
Замена диска сцепления и его ресурс
Прежде чем приступить к работе следует знать некоторые конструктивные особенности.
Если это вам о чем-то говорит, и вы знаете устройство механизма и уверены в своих силах — пора приступать непосредственно к работе.
Необходимые инструменты
- Ключ «на 11», а лучше, если это будет торцевая головка.
- Отвертки – плоская и крестообразная.
- Оправка для центрирования ведомого диска (подойдет та, что для переднеприводных ВАЗов)
Снимаем сцепление
Первым делом загоняем Логан на яму также можно заручиться помощью еще одного человека. Замена сцепления такое дело, что лишние руки точно не помешают. Прежде чем начинать еще раз проверьте наличие необходимых инструментов. Если все в порядке приступаем к работе:
- Первым делом следует снять коробку передач (если этого не сделать вы не сможете подобраться к маховику и самому сцеплению).
- Теперь удерживайте маховик отверткой, чтобы он не крутился, и одновременно откручивайте болты крепления нажимного диска. Натяжку болтов следует ослаблять равномерно, переходя, от одного к другому.
- Выкрутив, болты снимайте с маховика ведомый и нажимной диски сцепления, ведомый при этом следует придерживать. Когда все готово внимательно осмотрите детали. Трещины и сколы не допускаются. В случае если при визуально осмотре обнаружены какие-либо еще неполадки – меняйте ведомый и нажимной не задумываясь.
- Прежде чем установить новые детали убедитесь, что ведомый диск легко перемещается по шлицам первичного вала КПП. Неполадки или заедания следует тут же устранить либо, отрегулировав, ступицы диска, либо заменив дефектные детали.
- Далее, наносим на шлицы ведомого специальную тугоплавкую смазку.
- Теперь нам понадобиться оправка с ее помощью устанавливаем на место ведомый диск. Правильным положением будет то, при котором выступающая часть ступицы диска оказалась направленной в сторону пружины кожуха сцепления.
- После на центрирующие штифты устанавливайте нажимной диск и сразу можно ввернуть болты крепления. Затягиваем их, также поочередно переходя, от одного к другому.
- Теперь оправку можно снять и установить на место коробку передач. После останется только подключить тросик и отрегулировать его длину.
ПОДРОБНОСТИ: Mitsubishi Pajero Sport ремонт тормоза: замена колодок || Замена задних тормозных колодок на Mitsubishi Pajero Sport инструкция как поменять тормозные колодки своими руками Митсубиши Педжеро Спорт
Важный нюанс
Замена сцепления процесс все-таки достаточно трудоемкий, однако, бывает так, что в попытке сэкономить автолюбители обрекают себя на дополнительную работу. А дело все в том, что на первый взгляд может показаться, что одна из деталей сцепления исправна и может прослужить еще некоторое время.
Как правило, диск сцепления ходит порядка 150 тысяч километров пробега, но бывали случаи, где данная деталь отхаживала порядка 200 тысяч километров.
Как правило, замене подвергается весь комплект сцепления. Чтобы узнать, сколько стоит данный комплект, вам необходимо обратиться к дилеру в вашем регионе. Чтобы заменить комплект необходимо обладать специальным инструментом, с помощью которого можно произвести данную работу профессионально.
- Установите ваш автомобиль на подъемник и снимите передние колеса.
- Демонтируйте аккумуляторную батарею, после чего отсоедините необходимые элементы, затрудняющие доступ к коробке переключения передач.
- Открутите трос настолько, сколько это необходимо, после чего демонтируйте его.
- Открутите в верхней части подушку крепления коробки переключения передач, а также все необходимые болты, крепящие данный узел к блоку двигателя.
- Поднимите автомобиль, после чего разберите подвеску и снимите приводные валы, предварительно слив масло с коробки переключения передач.
- Установите опорный элемент, такой как стойка, после чего приподнимите двигатель настолько, сколько это необходимо.
- Открутите нижнее крепление КПП и остальные болты удерживающий весь узел.
- Произведите демонтаж КПП и уберите ее в сторону.
Эту процедуру замены комплекта необходимо проводить вдвоем с напарником, так как вес коробки переключения передач составляет около 50 килограммов.
- Открутите 6 болтов по кругу корзины, после чего демонтируйте комплект.
Подготовьте новый комплект сцепления, предварительно центруйте диск относительно маховика двигателя, после чего произведите крепеж 6-ти болтов, удерживающие этот комплект на маховике.
- Замените выжимной подшипник из комплекта и произведите смазку направляющих вилки.
ПОДРОБНОСТИ: Замена помпы ВАЗ 2121 Нива своими руками
Конструкция сцепления Рено Логан
В автомобилях Renault Logan устанавливают однодисковые сцепления, которые относятся к сухому типу, имеющие центральную диафрагменную пружину. Оно находится в картере из алюминия, входящем в состав коробки передач и соединенным с блоком цилиндров силовой установки.

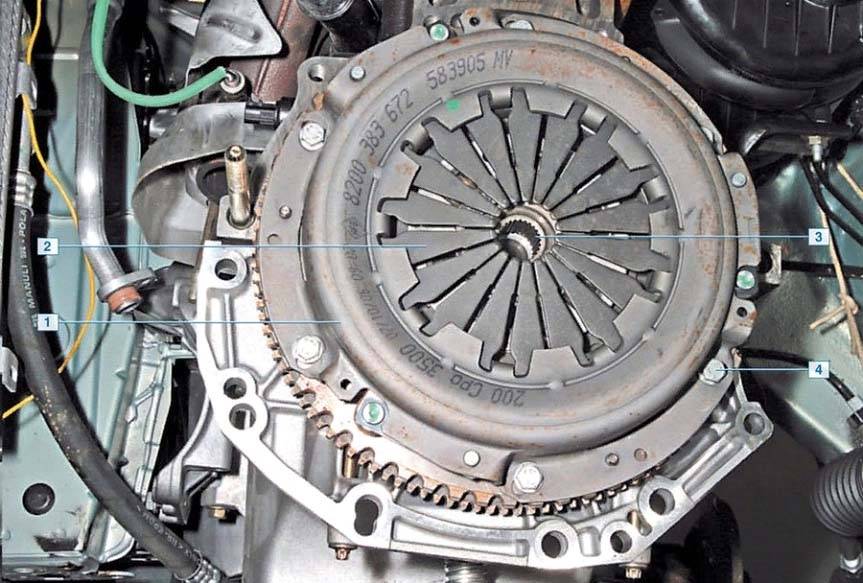

Конструктивно агрегат состоит из нескольких основных элементов:
- Корзины – нажимного диска с кожухом.
- Диафрагменной пружины.
- Ступицы ведомого диска.
- Болтов, соединяющих корзину с маховиком мотора.
Шестью болтами соединяют маховик движка с кожухом, внутри которого находится диафрагменная пружина. Упругие пластины из стали обеспечивают трехточечное соединение ведущего (нажимного) диска и кожуха. Этот элемент называется корзиной. Она состоит из кожуха (1), нажимного диска (2), диафрагменной пружины (3), соединительной пластины.
Конструкция ведомого диска включает:
- фрикционные накладки (1) с заклепками (2);
- пружинную пластину (3);
- опорный палец (4);
- ступицу диска (5);
- пружины (6) и пластину (7) демпфера.
Большое значение для нормальной работы сцепления имеет механизм тросового беззазорного привода. У троса имеются два наконечника:
- передний, закрепленный в вилке включения. Он нужен, чтобы регулировать привод выключения;
- задний, прикреплен к держателю педали.

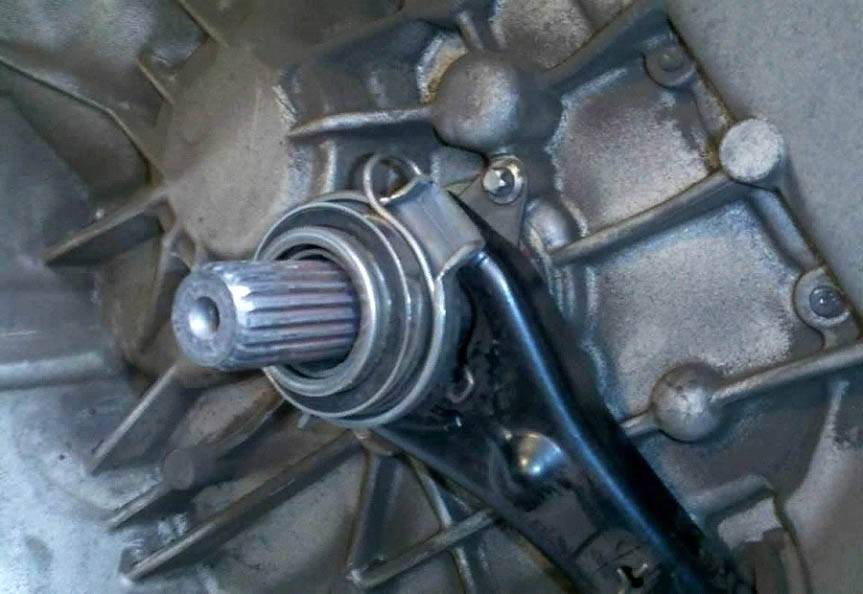

Механизм привода сцепления состоит из элементов:
- Картера (1).
- Направляющей (2) втулки подшипника (3) выключения в сборе с муфтой.
- Вилки выключения (4).
Конструкция сцепления Рено Логан отличается:
- штампованным кожухом;
- прочным соединением корзины и маховика;
- зажатым в пружинах ведомым диском;
- подшипником, которому не нужна дополнительная смазка весь заявленный срок эксплуатации.
Как заменить диск сцепления, и каков его ресурс?
Обычно при износе диска рекомендуется заменить сцепление полностью. Для ориентирования в ценовой политике на данный механизм следует обратиться к дилеру, находящемуся в вашем регионе. Замена сцепления проводится на Рено Логан с использованием специальных инструментов, который позволит выполнить операцию профессионально.
Начинаем замену.
- Замена сцепления процедура ответственная. Вывешиваем авто подъемником и снимаем колеса передка.
- Извлекаем АКБ, после чего отсоединяем детали, создающие затруднение в подступах к коробке передач.
- Отвинчиваем гайку крепления троса и удаляем его.
- Откручиваем болт, фиксирующий верхнюю подушку трансмиссии, а также всю обойму болтов, посредством которых коробка крепится к блоку мотора Renault Logan.
- Демонтируем элементы подвески, а также полностью снимаем приводные полуоси. Не забываем перед разъединением внутренних шарниров валов с дифференциалом трансмиссии слить масло с ее картера.
- Подставляем под коробку опору (стойку) и поднимаем мотор Рено Логан на требуемую высоту.
- После этого коробку демонтируем и убираем в сторону.
Прокачка гидропривода сцепления
Типичные признаки неисправности сцепления
Внимательный водитель не пропустит появление настораживающих симптомов, свидетельствующих о неполадках в механизме. Если вовремя не принять меры, можно столкнуться с тем, что автомобиль не сможет добраться до автосервиса своим ходом. Придется вызывать эвакуатор.
Автовладельцы выделяют ряд типичных признаков неисправности агрегата:
- появление металлического звона после пробега более 100 000 км при передвижении влево-вправо рычага КПП, стоящего в нейтральном положении;
- гул из-под днища или капота появляющийся периодически. Это особенно заметно после замены ремня ГРМ;
- затрудненное переключение скоростей;
- шипящий звук или треск при нажатии на педаль сцепления и когда водитель ее отпускает;
- когда двигатель работает, со стороны узла слышны странные звуки типа свиста или скрежета. Такие звуки связны с сильно износившимся выжимным подшипником.
Если своевременно элемент не поменять, его может заклинить. Это будет проявляться:
- высоким неприятным писком в момент нажатия педали сцепления;
- переключение передач сопровождается хрустом;
- машина стартует с рывками, пробуксовками, которые пропадают после набора скорости;
- педаль вибрирует, когда автовладелец ее выжимает, а после отпускания не хочет возвращаться обратно;
- во время работы устройства ощущается запах гари. Если в салоне запахло горелым, значит, износился ведомый диск, фрикционные накладки. Гораздо реже появление неприятного специфического запаха связано с замасливанием сцепления.
Замена диска сцепления и его ресурс
Прежде чем приступить к работе следует знать некоторые конструктивные особенности.
Если это вам о чем-то говорит, и вы знаете устройство механизма и уверены в своих силах — пора приступать непосредственно к работе.
Необходимые инструменты
- Ключ «на 11», а лучше, если это будет торцевая головка.
- Отвертки – плоская и крестообразная.
- Оправка для центрирования ведомого диска (подойдет та, что для переднеприводных ВАЗов)
Снимаем сцепление
Первым делом загоняем Логан на яму также можно заручиться помощью еще одного человека. Замена сцепления такое дело, что лишние руки точно не помешают. Прежде чем начинать еще раз проверьте наличие необходимых инструментов. Если все в порядке приступаем к работе:
- Первым делом следует снять коробку передач (если этого не сделать вы не сможете подобраться к маховику и самому сцеплению).
- Теперь удерживайте маховик отверткой, чтобы он не крутился, и одновременно откручивайте болты крепления нажимного диска. Натяжку болтов следует ослаблять равномерно, переходя, от одного к другому.
- Выкрутив, болты снимайте с маховика ведомый и нажимной диски сцепления, ведомый при этом следует придерживать. Когда все готово внимательно осмотрите детали. Трещины и сколы не допускаются. В случае если при визуально осмотре обнаружены какие-либо еще неполадки – меняйте ведомый и нажимной не задумываясь.
- Прежде чем установить новые детали убедитесь, что ведомый диск легко перемещается по шлицам первичного вала КПП. Неполадки или заедания следует тут же устранить либо, отрегулировав, ступицы диска, либо заменив дефектные детали.
- Далее, наносим на шлицы ведомого специальную тугоплавкую смазку.
- Теперь нам понадобиться оправка с ее помощью устанавливаем на место ведомый диск. Правильным положением будет то, при котором выступающая часть ступицы диска оказалась направленной в сторону пружины кожуха сцепления.
- После на центрирующие штифты устанавливайте нажимной диск и сразу можно ввернуть болты крепления. Затягиваем их, также поочередно переходя, от одного к другому.
- Теперь оправку можно снять и установить на место коробку передач. После останется только подключить тросик и отрегулировать его длину.
ПОДРОБНОСТИ: Mitsubishi Pajero Sport ремонт тормоза: замена колодок || Замена задних тормозных колодок на Mitsubishi Pajero Sport инструкция как поменять тормозные колодки своими руками Митсубиши Педжеро Спорт
Важный нюанс
Замена сцепления процесс все-таки достаточно трудоемкий, однако, бывает так, что в попытке сэкономить автолюбители обрекают себя на дополнительную работу. А дело все в том, что на первый взгляд может показаться, что одна из деталей сцепления исправна и может прослужить еще некоторое время.
Как правило, диск сцепления ходит порядка 150 тысяч километров пробега, но бывали случаи, где данная деталь отхаживала порядка 200 тысяч километров.
Как правило, замене подвергается весь комплект сцепления. Чтобы узнать, сколько стоит данный комплект, вам необходимо обратиться к дилеру в вашем регионе. Чтобы заменить комплект необходимо обладать специальным инструментом, с помощью которого можно произвести данную работу профессионально.
- Установите ваш автомобиль на подъемник и снимите передние колеса.
- Демонтируйте аккумуляторную батарею, после чего отсоедините необходимые элементы, затрудняющие доступ к коробке переключения передач.
- Открутите трос настолько, сколько это необходимо, после чего демонтируйте его.
- Открутите в верхней части подушку крепления коробки переключения передач, а также все необходимые болты, крепящие данный узел к блоку двигателя.
- Поднимите автомобиль, после чего разберите подвеску и снимите приводные валы, предварительно слив масло с коробки переключения передач.
- Установите опорный элемент, такой как стойка, после чего приподнимите двигатель настолько, сколько это необходимо.
- Открутите нижнее крепление КПП и остальные болты удерживающий весь узел.
- Произведите демонтаж КПП и уберите ее в сторону.
Эту процедуру замены комплекта необходимо проводить вдвоем с напарником, так как вес коробки переключения передач составляет около 50 килограммов.
- Открутите 6 болтов по кругу корзины, после чего демонтируйте комплект.
Подготовьте новый комплект сцепления, предварительно центруйте диск относительно маховика двигателя, после чего произведите крепеж 6-ти болтов, удерживающие этот комплект на маховике.
- Замените выжимной подшипник из комплекта и произведите смазку направляющих вилки.
ПОДРОБНОСТИ: Замена помпы ВАЗ 2121 Нива своими руками
Замена фрикционной муфты
Ремонт сцепления Ларугса, как и любого другого автомобиля, не имеет смысла, все изношенные детали подлежат обязательной замене. Для работы понадобится стандартный набор инструментов, усилители, молоток и новый комплект запчастей. Сначала автомобиль нужно установить на подъемник или поднять его переднюю часть на домкратах над смотровой ямой. Передние колеса и защита двигателя демонтируются. Открутив саморезы, нужно снять левый щиток под бампером. Откроется доступ к крепежам щитка в арке колеса, который также подлежит снятию.
Масло из КПП сливается в подходящую ёмкость, для этого откручивается сначала пластиковая, а затем металлическая пробка. Резервуар не убирайте, пока не сольётся максимум масла. Тормозной суппорт демонтируйте и уберите в сторону вместе с колодками.
Демонтаж поворотного кулака
Снятие выполняется по следующей схеме:
- отсоединить датчик АБС;
- ключом на 16 мм открутить гайку на винте для стяжки, отвёрткой разжать две стороны кулака, выдавить стержень шаровой опоры;
- на шпильке рулевого наконечника открутить гайку ключом на 16 мм и выдавить шпильку;
- двумя ключами на 18 мм откручиваются крепёжные гайки, которыми кулак крепится к стойке. Теперь можно снять поворотный кулак, а также демонтировать шрус от коробки передач (при этом ролики наверняка выпадут).
Заменить сцепление на Ларгусе без слива масла нельзя, так как внутренние механизмы привода (шрус) нельзя открутить, если в КПП есть смазочный материал.
Работа в моторном отсеке
Сначала нужно отсоединить «минусовую» клемму аккумулятора и снять тросик. Для этого противовес вытягивается вперёд, снимается через прорезь, после чего через нее же выводят резиновую муфту. Держатель жгута двигателя крепится к корпусу КПП. Чтобы его снять, достаточно разжать крепление. Теперь нужно отсоединить все клеммы проводов:
- открутив два крепежных винта, снять клемму с датчика ВМТ;
- на КПП отключить датчик заднего хода;
- отсоединить клемму датчика скорости;
- датчик концентрации кислорода (лямбда-зонд) тоже отсоединяется.
Шланг сапуна нужно ослабить и отвести в сторону от коробки, открутить два провода на «массу». Далее найдите тягу ручки КПП, ослабьте крепление и вытащите стержень.
Снятие коробки передач
Без снятия КПП заменить сцепление на Ладе Ларгус невозможно. Сначала нужно снять подрамник, открутив три болта крепления к бамперу. Затем снимается кронштейн задней опоры, откручиваются болты крепления рулевого управления и крепёжный болт ГУРа слева на подрамнике. Выхлопная труба отсоединяется от выпускного коллектора и снимается с резиновых подвесов. Подрамник крепится к кузову на 4 болтах – их нужно открутить. Дополнительно придется снять стартер.
Остаётся убрать два винта сверху – они крепят КПП к двигателю – и четыре болта, с помощью которых картер сцепления прикрепляется к масляному картеру. Предварительно под мотор и КПП устанавливаются подходящие опоры. В самом конце демонтируется кронштейн левой опоры двигателя, после чего откручиваются гайки на нижних шпильках.
Замена механизма
Для снятия корзины выполняются следующие операции:
- ключом на 11 мм откручиваются 6 болтов, которые удерживают корзину, фиксируя ее на маховике – по одному витку, последовательно;
- придерживая фрикционный диск, снимают корзину.
После замены всех изношенных элементов узел собирается, при этом действия выполняются в обратном порядке. Для монтажа понадобится использовать термостойкую смазку и центровочную оправку.
Регулировка сцепления
Идеально отцентровать и отбалансировать фрикционную муфту, проводя сборку самостоятельно, будет проблематично, но возможно. Чтобы отрегулировать натяжение своими руками, нужно выполнить ряд действий:
- найти гайки для регулировки педали сцепления (расположены под бачком ГУРа);
- внешнюю гайку открутить до конца шпильки;
- с помощью второй гайки регулируется ход педали сцепления до нужного натяжения троса;
- после этого внешней гайкой фиксируется крепёж, чтобы в дальнейшем он не ослаблялся и трос не слетал.
