Замена тяги переключения передач Рено Логан

Снятие тяги управления коробкой передач Renault Logan, Sandero

Тягу снимаем для замены при ее повреждении.

Работу выполняем на смотровой канаве или эстакаде.

Перед снятием тяги…

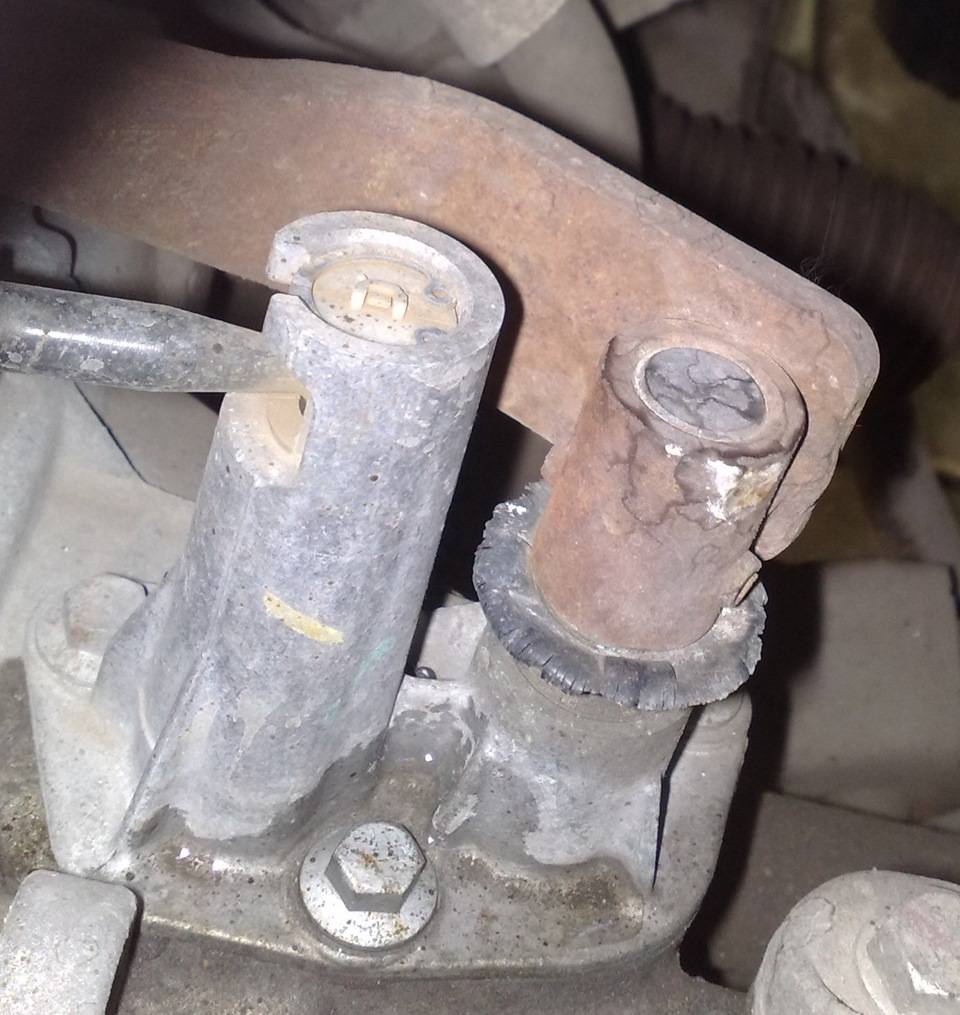

…помечаем ее положение на штоке механизма переключения передач.

Ключом «на 13» ослабляем затяжку гайки стяжного болта хомута крепления тяги к штоку механизма переключения передач.

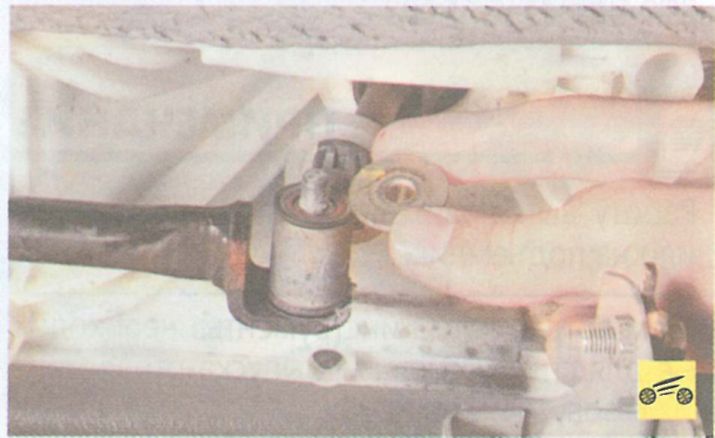

Снимаем тягу со штока. Отсоединяем тягу от рычага переключения передач (см. «Замена втулок рычага переключения передач»).

При необходимости снимаем с тяги хомут. Устанавливаем тягу управления коробкой передач в обратной последовательности.

При установке хомута на тягу…

…ориентируем его так, чтобы выступ на язычке хомута расположился в более длинной прорези тяги. Устанавливаем тягу на шток механизма переключения передач по ранее нанесенной метке и крепим хомутом.

Видео по теме «Снятие тяги управления коробкой передач Рено Логан, Сандеро»

Устранение люфта тяги рычага (кулисы) МКПП на Рено

Регулировка рычага МКПП на Рено Логан, Сандеро, Лада Ларгус

Ремонт рычага КПП Рено логан.

Как распознать неисправность

Проблемы с МКПП автомобиля Reno Logan проявляют себя следующим образом:

• Возникают посторонние шумы в «коробке», которые исчезают частично или уходят полностью после срабатывания педали сцепления. Часто такие звуки напоминают вой.
• Приходится прикладывать больше усилия для переключения передач.
• Установленная скорость (одна или несколько) «выбивает» после включения или во время движения.
• Появляется подозрительный скрежет (металлический звук) от коробки.
• Перевести ручку КПП в требуемую позицию невозможно (передачане включается).

В каждом из перечисленных случаев часто не обойтись без ремонта «коробки» Рено Логан.Кроме того, снятие МКПП может потребоваться при замене заднего уплотнения коленвала, для установки нового маховика или узла сцепления.

Это вызывает горение, которое заставляет поршни двигателя вращаться вокруг коленчатого вала. Когда педаль газа становится ближе к полу, чем больше воздуха всасывается во впускной коллектор, а смешивается с еще большим количеством топлива, чтобы быстрее вращать коленчатый вал.

Если выходной вал коленчатого вала двигателя не подключен ни к чему, он будет просто переводить и делать шум — не ускорение. Именно здесь вступает в действие передача, так как она помогает превратить скорость двигателя в скорость колеса. Независимо от того, есть ли у вас ручная или автоматическая коробка передач, обе разновидности входят в двигатель через входной вал. Между машиной и трансмиссией, зажатой между двигателем, является либо муфта для ручных передач, либо гидротрансформатор для автоматики.

Ремонт, замена и регулировка кулисы и ручки кпп рено логан (Видео)

Отсоедините крепления см. Завод-изготовитель рекомендует для снятия кулисы рычага управления коробкой передач снимать частично систему выпуска отработавших газов.

Однако систему можно не разбирать и не снимать полностью. Достаточно отсоединить приемную трубу от выпускного коллектора, отсоединить подушки подвески системы в районе нейтрализатора отработавших газов и отвести систему в сторону.

Ремонт Кулисы Кпп Рено Логан

Отсоедините от нижнего конца рычага управления коробкой передач тягу привода управления коробкой передач см. В салоне автомобиля расстегните застежку верхнего крепления чехла рычага.

Передняя подвеска Задняя подвеска Проверка и регулировка углов установки колес Раздел 8. Рулевое управление Особенности конструкции Возможные неисправности рулевого управления без гидроусилителя, их причины и способы устранения Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения Рулевая колонка Рулевые тяги Рулевой механизм Раздел 9.

После всей этой процедуры замена механизма переключения передач рено логан стали четкие, как на новом авто, кулиса стоит на месте, а не болтается как не пойми.

Выполненной процедурой остался очень доволен, всем рекомендую у кого пробег за Всем добра! Пыльник кулисы привода штока КПП 82 00 Renault — руб 2.

После завершения ремонта или замены ручка устанавливается на место. Также возвращайте на прежние позиции все узлы, которые были демонтированы ранее. Тонкости регулировки и ремонта Одной из главных причин появления проблем с коробкой переключения передач является помимо ручки неисправность самой кулисы КПП Рено.

Замена механизма переключения передач рено логан этом случае возможно несколько причин появления проблемы — нарушение регулировки или износ узла в случае продолжительной и активной эксплуатации.

Каждый из нюансов требует отдельного рассмотрения: Регулировки кулисы влияет на ошибки в процессе выбора скоростей.

Наиболее распространенные случаи, когда плохо включается третья или пятая передача.

Снятие тяги управления коробкой передач Рено Логан

Для проведения ремонта находите в основании устройства специальный хомут, предназначенный для стягивания устройства и проведения настроечных работ. С его помощью и производите регулировку. Помните, что эти работы требуют предельного внимания и точности.

Достаточно незначительного смещения на пол миллиметра, чтобы полностью сбить регулировку узла. Делайте регулировку до момента, пока все скорости не будут мягко включаться и фиксироваться.

Если проделанные мероприятия не дали результатов, продолжайте ремонт

Обратите внимание на механизм кулисы

Где расположен подшипник выжимной Рено Логан 1.4 и какие бывают признаки поломки

Шум выжимного подшипника Рено Логан — это главный признак поломки, который свидетельствует, что ВП вышел из строя и его потребуется заменить. Шум возникает при нажатии на педаль, в тот момент когда шарикоподшипник крутится под нагрузкой. При длительном удержании педали, шум переходит в гул.

Если не обращать внимание на неисправность, то возникнут проблемы с переключением передач, особенно задней скорости, появится хруст или передача будет «вылетать» на ходу

Важно знать:

Если вы слышите скрип при нажатии, то скорее всего проблема не в муфте, а в вилке. На видеозаписях представлены характерные признаки износа муфты выключения сцепления, а так же показан сухой шарикоподшипник (без смазки), который подлежит срочной замене

На видеозаписях представлены характерные признаки износа муфты выключения сцепления, а так же показан сухой шарикоподшипник (без смазки), который подлежит срочной замене.

Важно знать:

Если вы слышите скрип при нажатии, то скорее всего проблема не в муфте, а в вилке. На видеозаписях представлены характерные признаки износа муфты выключения сцепления, а так же показан сухой шарикоподшипник (без смазки), который подлежит срочной замене.. Шум выжимного подшипника:

Шум выжимного подшипника:

Шарикоподшипник (ВП) без смазки:

Скрип вилки:

Заклинило выжимную муфту:

Свист выжимного подшипника:

Как убрать скрип вилки:

Устройство сцепления – расположение муфты с направляющей втулкой

Как уже говорилось, для снятия и замены подшипника необходимо снять МКПП. Ниже представлена коробка передач JB5 с деталировкой.

Коробка передач JR5:

1 – первичный вал; 2 – сальник привода правого колеса; 3 – картер сцепления; 4 – картер коробки передач; 5 – задняя крышка; 6 – штуцер сапуна; 7 – рым-кронштейн; 8 – рычаг включения передач; 9 – рычаг выбора передач; 10 – датчик скорости или заглушка; 11 – кронштейн крепления тросов управления коробкой передач; 12 – сальник привода левого колеса; 13 – выключатель света заднего хода; 14 – пробка маслозаливного отверстия; 15 – трубка подвода жидкости к рабочему цилиндру гидропривода выключения сцепления; 16 – подшипник выключения сцепления.

С внутренней стороны как видно, выступает первичный вал (1), на нём надета направляющая выжимного подшипника Рено Логан, по которой и перемещается ВП (16) в процессе работы. Ниже имеется схема компоновки и устройства сцепления Логана.

Примечание:

На коробках передач серии JH1-JH3 (JB31-JB3) направляющая втулка выжимного подшипника Рено Логан идет в сборе с шарикоподшипником и сальником первичного вала. Чтобы демонтировать данную деталь, потребуется разбирать коробку. В представленной инструкции приведен способ без разбора КПП. На коробках других модификации (например JB5), втулка крепится уже на болты и проблем с заменой не возникнет.

Для ремонта вам понадобится следующий набор инструмента:

• набор головок: 8, 10, 13, 15, 19, 32;
• накидные ключи: 10, 13, 15;
• плоские отвёртки, молоток, зубило;
• смазочные средства: WD-40, графитовая, подшипниковая;
• тормозная жидкость, масло для МКПП;
• домкрат и подпорки (если нет ямы / подъёмника).

Тонкости регулировки и ремонта

Одной из главных причин появления проблем с коробкой переключения передач является (помимо ручки) неисправность самой кулисы КПП Рено. В этом случае возможно несколько причин появления проблемы — нарушение регулировки или износ узла в случае продолжительной и активной эксплуатации. Каждый из нюансов требует отдельного рассмотрения:

Регулировки кулисы влияет на ошибки в процессе выбора скоростей. Наиболее распространенные случаи, когда плохо включается третья или пятая передача. Для проведения ремонта находите в основании устройства специальный хомут, предназначенный для стягивания устройства и проведения настроечных работ. С его помощью и производите регулировку. Помните, что эти работы требуют предельного внимания и точности. Достаточно незначительного смещения на пол миллиметра, чтобы полностью сбить регулировку узла. Делайте регулировку до момента, пока все скорости не будут мягко включаться и фиксироваться.

Если проделанные мероприятия не дали результатов, продолжайте ремонт.

1. Втулка для кулисы коробки передач. При попадании мусора (грязи или пыли) в устройство его износ — дело времени. При этом втулку придется поменять. Здесь ничего страшного нет — цена этих запчастей для Рено минимальна. Вам потребуется втулка (номер — 7700872205), а также кольцо, выполняющее функцию стопора (в ремкомплект входит под артикулом — 8200328305).
2. Промежуточные устройства для соединения кулисы. Этот участок также выходит из строя. В узле присутствует пыльник, но его цена очень высокая.
3. Соединение тяги и кулисы. Здесь потребуется сама втулка (артикул — 7700743133) и устройство, которой установлено в ней.

Отдельное внимание уделите такой детали, как пружинка, обеспечивающей комфорт переключения. Для полноценного ремонта может потребоваться замена этой детали Renault (ее легко найти по номеру 7700110500)

Процесс диагностики поиска поломки и устранения проблем с механизмом КПП подразумевает проведение всех узлов, о которых упоминалось выше. Проверяется ручка, место соединения, втулки, пыльники и прочие устройства. Если под рукой имеется ремкомплект, то удается быстро произвести замену неисправных элементов. При этом учтите, что для АКПП имеется свой набор запасных частей.

Вот и все. Если подобрать необходимое оборудование и ремкомплект, то замена и ремонт кулисы КПП не вызывает сложностей даже у новичков.

1. Новая рукоятка (Артикул рукоятки 82 00 379 945) 2. Длинная отвертка с плоским шлитцем 3. Метчикодержатель (вороток) 4. Втулка направляющая подголовника (для машины ВАЗ_2110) 5. Ножовка по металлу 6. Напильник с мелкой насечкой

По времени процедура замены рукоятки займет у вас около получаса.

Определяем причину

Итак, во время набора скорости, или на холостых ваш рычаг коробки передач болтается, как в лихорадке, издавая раздражающий дребезг. Но других неисправностей, связанных с КПП не обнаружено. Из-за чего это может быть?

1. Инженерный просчет создателей ВАЗ 2110. Они просто забыли подумать о том, что металлическая втулка для соединения рычага с тягой во время движения «цепляет» край тяги, из-за чего и возникает дребезг;
2. Вы провели тюнинг рычага, поставив от Лады Калины. Такая замена принесла вам несколько положительных моментов, и один не слишком радующий. Когда машина в движении, возникает вибрация в карданчике от Калины, которая передает дребезг по тяге всего механизма. Многие, проведшие такой тюнинг, утверждают, что даже если рычаг снять вообще, все равно это не избавляет от дребезга;
3. Могла сломаться удерживающая пружина, или ее вообще не было. В таком случае дребезг – неизбежность;
4. Нередко ручка КПП ВАЗ 2110 дребезжит из-за износа подушек двигателя и КПП. Возможно также, что износились другие детали, отвечающие за устранение дребезга (гасящие вибрации).

Если же рычаг КПП болтается, и при этом возникают трудности различного характера при переключении передач, то небольшой тюнинг здесь не поможет, нужен ремонт и регулировка не только ручки, но и самой коробки.

Важные моменты

Работа со сцеплением на Логане требует специальных знаний! Часто автолюбители совершают грубые ошибки, после которых приходится проводить уже более обширный ремонт по высокой цене, с заменой других узлов и элементов. Кроме того, визуально не всегда удаётся определить состояние механизмов.

Прежде чем приступить к работе, обязательно нанесите тугоплавкую смазку на пазы диска. Используйте профессиональную оправку, с помощью которой легко устанавливать ведомый диск в корзине. Правильным считают такое положение, когда выступ оказывается на стороне демпферов. Ведущий диск после этого ставится на штифты, потом заворачивается крепёжными болтами. Последние закручиваются равномерно.

Менять сцепление со следами масла нет смысла

Дилетанты совершают ошибку, не обращают на это внимание. Поэтому через некоторое время они вынуждены снова разбирать КПП

А надо было изначально найти источник загрязнения и устранить его. Масло попадает на сцепление из двух агрегатов: мотора и коробки передач. В первом случае нужно поменять задний сальник — он расположен за маховиком. Во втором случае проблема кроется в переднем сальнике КПП.

Ещё одна распространённая ошибка, которую совершают автолюбители при самостоятельной замене — не проводят дополнительные проверки

Важно проконтролировать все точки крепления двигателя и коробки. Если они ослаблены, сцепление не стоит трогать — ведь при разрушении резиновых втулок ощущается та же тряска с места

Этот признак ошибочно принимают за рывки муфты.

Нельзя после установки вилки поворачивать её в вертикальной плоскости, так как она не имеет дополнительных фиксаторов и может легко выйти из зацепления с пазами.

Сцепление на автомобилях Рено имеет особенности, о которых важно знать:

• корзина прочно соединена с маховиком, имеет штампованный кожух;
• ведомый диск зажат в пружинах корзины;
• подшипник, отвечающий за выключение муфты, не требует смазки в течение всего срока эксплуатации.

Обе модификации Рено Логана — версии 1,4 и 1,6 л — оснащают схожими по конструкции сцеплениями, но различия между ними всё-таки есть. Это размеры ведомого диска и корзины: 180 мм на 1,4-литровом агрегате, 200 мм — на 1,6-литровом. Из-за этого неодинаков и ход вилки выключения муфты. На моторе 1,4 л он составляет 28 мм, а на «движке» 1,6 л — 30 мм и больше.

Замена сцепления Renault Logan обязательно проводится при капитальном ремонте трансмиссии.

Рено Логан замена сцепления. Можно ли справиться самостоятельно? Руководство к действию и особенности конструкции.

Сцепление важнейший элемент любого автомобиля с механической коробкой передач. Очень часто автолюбители пропускают момент, когда этот элемент трансмиссии уже требует ремонта. Итак, когда необходима замена сцепления и как не упустить то время, пока еще можно обойтись малыми силами и средствами.

Сцепление Рено Логан

Существует несколько показателей, по которым можно точно определить, что замена или ремонт сцепления необходимы:

• Шум или механический треск при включении или замене передачи.
• Рывки при движении или попытке тронуться с места.
• Пробуксовка сцепления.
• Характерный запах в салоне (напоминает запах сгоревшей сковороду или кастрюли на кухне).

Если вы заметили, что-то подобное, замена сцепления необходима. Лучше всего обратиться в автосервис, специалисты которого помогут устранить неполадку. Однако при наличии определенных навыков можно и самостоятельно заменить сцепление в рено Логан.

Прежде чем приступить к работе следует знать некоторые конструктивные особенности.

На все без исключения рено Логан устанавливается сухое однодисковое сцепление с центральной диафрагменной пружиной.

Если это вам о чем-то говорит, и вы знаете устройство механизма и уверены в своих силах — пора приступать непосредственно к работе.

Замена сцепления Рено Логан

1. Ключ «на 11», а лучше, если это будет торцевая головка.
2. Отвертки – плоская и крестообразная.
3. Оправка для центрирования ведомого диска (подойдет та, что для переднеприводных ВАЗов)

Замена кулисы КПП Рено Логан

Чтобы заменить ручку коробки передач Рено, следуйте простому алгоритму:

• Подбирайте необходимые ключи и оборудование. Ремонт и замена звукового сигнала (клаксона) Рено Логан Для выполнения работ вам потребуется ключ на «тринадцать», а также инструмент для демонтажа облицовочной части с пола и выпускной системы. Замена наружной ручки двери Ремонт Рено Логан Заранее покупайте ремкомплект кулисы. Здесь старайтесь не экономить — отдавайте предпочтение оригинальным запчастям.
• Отбрасывайте фиксаторы, после чего убирайте влево или вправо систему выпуска ОГ (в этом случае она не будет мешать выполнению работы).

«По рекомендации производителя Логана для демонтажа кулисы ручки управления КПП Рено рекомендуется частичный демонтаж системы ОГ. Уровень масла в КПП — Форум о Новом Рено Логан 2 (Renault Logan 2) Особенность в том, что эту систему не обязательно полностью разбирать или демонтировать. Все, что требуется — отбросить подушки подвески в области нейтрализатора ОГ, а далее — отвести устройство».

• Отбрасывайте от нижнего край ручки управления «коробкой» Рено управляющую тягу, а далее отводите ее влево или вправо.
• Переходите в салон машины, где смещайте застежку верхнего крепежа кожуха ручки. Далее доставайте фиксатор кожуха (тот, что снизу) из облицовочного отверстия в тоннеле.
• Демонтируйте кожух посредством его смещения по ручке КПП Рено.
• Убирайте облицовочную часть, установленную на тоннеле (без этих манипуляций ремонт не сделать). Видео обзор по настройке часов на автомобилях Рено Логан и Лада Ларгус. Замена радиатора печки (отопителя) Рено Логан + видео После поднимайте материал для обеспечения шумоизоляции.
• Под чехлом вы увидите четыре гайки, с помощью которых кулиса ручки удерживается на кузовной части Рено.
• Опускайте кулису вниз через имеющееся в металле отверстие.
• Для замены управляющей ручки КПП Логана демонтируйте крышку кулисы, после чего прокрутите ее против вращения стрелки часов до момента, пока штифты верхней части устройства не выйдут из пазов.
• Далее снимайте рычаг в комплекте с опорой и производите его ремонт с помощью подготовленного инструмента и с применением деталей из ремкомплекта.

Разборка механической КПП на Рено Логан для дальнейшего ремонта Кайфовые знания о Рено ..

После завершения ремонта или замены ручка устанавливается на место. Также возвращайте на прежние позиции все узлы, которые были демонтированы ранее.

Сколько Масла В Коробке Логан 1.4 ~ AUTOTEXNIKA.RU

Главная страница » Сколько Масла В Коробке Логан 1.4

20.09.2018

Коробка передач Рено Логан

Масло в коробке Рено Логан в сервисной подмене не нуждается и рассчитано на полный срок службы агрегата. Но иногда, когда на дому проводится ремонт частей коробки, в особенности если КПП подлежит демонтажу, его стоит поменять.

Более распространённым случаем у Рено Логан является нарушение плотности сальника, и в результате уровень воды в коробке понижается. Тогда сальник и масло меняют, так как тяжело подобрать жидкость, аналогичную заводской, и всегда есть сомнения на предмет их сопоставимости. Аннотация по эксплуатации Рено Логан советует масло ELF TRANSELF NFP 75w-80.

Подготовительные операции

Перед подменой воды нужно проехать маленькое расстояние для её разогрева и неплохого смешивания — слив пройдет резвее, и из коробки удалятся что остается сделать нашему клиенту взвешенные примеси и частички грязищи.

По причине того, что авто подъёмники при ремонте и подмены масла в кустарных условиях доступны изредка, удобнее будет вести работы на яме.

При заезде на яму нужно учитывать, что сливная пробка КПП находится в левой части подкапотного места, и работать с ней будет удобнее, если автомобиль относительно ямы смещён малость на право.

Что бы избежать травм и ожогов, нужно соблюдать требования безопасности:

• Работать только стопроцентно исправными инструментами.
• Использовать специальную одежку для защиты от грязищи, пыли и жарких частей механизма: очки, перчатки, головной убор.

Рено логан сколько масла в коробке передач

Поменять жидкость в коробке Логан на дому нетрудно, потому набор инструментов и приспособлений очень прост:

• Ключ торцовый либо головка на 10 мм.
• Ключ четырехгранный с гранью 8 мм.
• Плоскогубцы.
• Переноска для местного освещения.
• Щётка железная.
• Ёмкость для отработанной воды.
• Нагнетатель или воронка со шлангом около 0.5 м.

Замена масла в МКПП на Рено Логан, Сандеро, Ларгус, Логан2, Сандеро2

Подробная видео-инструкция подмены масла в механической коробке переключения передач на Рено Логан,Сандер.

Дополнительно будет нужно прокладка под сливную пробку.

Последовательность операций

Подмена воды в КПП Логана осуществляется в последующем порядке:

1. Автомобиль завести на ремонтную яму так, чтоб осталось место для спуска.
2. Установить переносное освещение.
3. Торцевым ключом либо головкой на «10» открутить 6 болтов крепления защиты картера.
4. Оглядеть корпус коробки на предмет наличия следов ударов и других повреждений. Если проход обнаружения изъянов нужен ремонт.
5. Очистить корпус от грязищи, в особенности в зоне заливного и сливного отверстий.
6. Выкрутить пластиковую заливную пробку КПП. Пробка имеет особые грани для пальцев и выкручивается вручную не используя инструмента. При затруднённом отворачивании конечно аккуратненько стронуть её с места плоскогубцами.
7. Проверить уровень воды. Для этой цели вам нужно горизонтально просунуть в заливное отверстие чистую деревянную палочку и немного покачать её. Если палочка погрузится в жидкость, как следует, уровень достаточен. Проверить его есть вариант и с применением указательного пальца.
8. Выкрутить сливную пробку, стараясь не разрушить прокладку, и слить отработанную жидкость в приготовленную ёмкость.
9. Оглядеть пробку и её магнитную часть на предмет наличия металла. Малозначительные частички конечно находиться вследствие естественного износа механизма. Более большие со следами сколов либо наклёпа молвят о вероятном повреждении шестерён.
10. Помыть сливную пробку и очистить её магнитную часть от частиц металла.
11. Завернуть пробку, заменив прокладку.
12. Воткнуть в заливное отверстие шланг от нагнетателя либо воронки. Если употребляется воронка, то её шланг опускается из подкапотного места.
13. Залить жидкость в количестве примерно 3.3 литра. Для более резвого залива её лучше подержать в теплом месте — повысится текучесть. Заливное отверстие сразу является контрольным, и течь с его применением гласит что, что норма залита.
14. Завернуть заливную пробку.
15. Удалить потеки с корпуса КПП, потому что они являются концентраторами скопления грязищи при эксплуатации.
16. Очистить защиту картера от грязищи и смонтировать её на своё место.

Сколько масла в коробке логан 1.4

Чтоб небыло вопроса, какое масло нужно доливать, непременно сохраните ёмкость от него либо запишите в аннотации по эксплуатации автомобиля Рено Логан марку, которую вы использовали. Отработанная жидкость непременно может быть утилизирована. Этим занимаются организации в вашем городе который имеет лицензию на утилизацию небезопасных отходов. Сегодня, в каждом гаражном кооперативе подойдет оборудованная ёмкость для сбора отработанного масла.

Как снять ручку кпп рено логан

Как Снять Механическую КПП на Логан / Сандеро / Меган

Описание снятия ручки ручного редуктора на Logan / Sandero или Megan-2 и установки ручки от Logan в пакете Prestige

Уникальный код для этой ручки: 8200379945

(Эта ручка также может быть установлена ​​на Megan II)

Как снять старую ручку коробки передач

На самом деле ручка просто подтягивается

Очень удобно снять ручку переключения передач с помощью регулировочной ручки (см. Фото).

Снимите кожух кожуха и установите крепление под ручку, затем с помощью сильной отвертки поднимите старую ручку коробки передач.

Вид со снятой ручкой

Для начала, если у вас Renault Logan Phase 2, тогда совершенно новую ручку просто надевают без каких-либо модификаций.

На Рено Логан первый Фаза должна будет немного изменить позицию посадки в самой ручке, поскольку она больше в диаметре. Устройства отдельно. 2 Теперь вы можете полностью удалить ДХО и ПТФ на Рено Дастер; как изменить. Как заменить ручку наружной двери Nissan Qashqai Как снять крышку задней двери.

Как снять ручку мкпп на логане/сандеро/мегане

Описание снятия ручки МКПП на Логан/Сандеро или Меган-2 и установка ручки от Логана в комплектации Престиж

Оригинальный код данной ручки: 8200379945

(Данную ручку также можно установить на Megane II)

Как снять старую ручку КПП

По сути, ручка просто сдёргивается вверх

Снимать ручку КПП очень удобно при помощи воротка для метчиков (см. фото).

Снимаем дермантиновый кожух и устанавливаем крепеж под ручку, далее с помощью мощной отвертки приподнимаем вверх старую ручку КПП.

Вид со снятой ручкой

Для начала, если у вас Renault Logan второй фазы, то новая ручка просто надевается без всяких доработок.

На Renault Logan первой фазы придется немного доработать посадочное место в самой ручке, поскольку оно бОльшего диаметра. Кто-то сажает на изоленту или с помощью термоусадки.

Для доработки ручки КПП поможет маленькая запчасть от ВАЗ — направляющая втулка подголовника ВАЗ 2110. Цена, как видите, копеечная.

Нам необходимо срезать лишнее от втулки и обработать напильником. Выступ оставляем только один, чтобы ручка в итоге не проворачивалась.

Полученную заготовку вставляем в ручку и устанавливаем на шток КПП

В результате получаем вот такую ручку в Логане или Сандеро. Напомним, также данная ручка подходит на Рено Меган 2.

Операции по снятию и дефектовке деталей сцепления лада ларгус

Работа показана на примере автомобиля с двигателем К4М.

На автомобиле с двигателем К7М сцепление снимают полностью аналогичными приемами. 1. Снимите коробку передач

Если будете устанавливать прежний нажимной диск, пометьте любым способом (например, маркером) взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в прежнее положение (для сохранения балансировки). Последующие операции для наглядности показаны на снятом двигателе.

Так расположены болты крепления кожуха сцепления к маховику двигателя.

3. Снимите нажимной и ведомый диски сцепления с маховика, придерживая ведомый диск.

4. Осмотрите ведомый диск сцепления. Трещины на деталях ведомого диска не допускаются. Проверьте степень износа фрикционных накладок. Если головки заклепок утоплены менее чем на 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск надо заменить.

Если накладки ведомого диска замаслены, проверьте состояние сальника первичного вала коробки передач. Возможно, потребуется его замена.

5. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска, пытаясь переместить их рукой в гнездах ступицы. Если пружины легко перемещаются в гнездах или сломаны, замените диск.

6. Проверьте осевое биение ведомого диска, если при визуальном осмотре обнаружено его коробление.

Если биение превышает 0,5 мм, замените диск. 7

Осмотрите рабочие поверхности трения маховика и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы. 8

При ослаблении заклепочных соединений А деталей кожуха и нажимного диска замените нажимной диск в сборе. Внешним осмотром оцените состояние диафрагменной пружины В нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места Б контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе

8. При ослаблении заклепочных соединений А деталей кожуха и нажимного диска замените нажимной диск в сборе. Внешним осмотром оцените состояние диафрагменной пружины В нажимного диска. Наличие трещин на диафрагменной пружине не допускается. Места Б контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе.

9. Осмотрите соединительные звенья А кожуха и диска. Если звенья деформированы или сломаны, замените нажимной диск в сборе. Внешним осмотром оцените состояние опорных колец Б нажимной пружины. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.

10. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали. 11. Нанесите на шлицы ступицы ведомого диска тугоплавкую консистентную смазку.

12. При монтаже сцепления сначала с помощью оправки установите ведомый диск…

Устанавливайте ведомый диск таким образом, чтобы выступающая часть ступицы диска (показана стрелкой) была направлена в сторону диафрагменной пружины кожуха сцепления.

13 после установите на три центрирующих штифта кожух нажимного диска сцепления. После этого можно ввернуть и болты крепления.

14. Болты вворачивайте равномерно, по одному обороту ключа каждый, поочередно переходя от болта к болту по диаметру. Момент затяжки болтов 20 Н*м.

15. Выньте оправку.

16. Установите коробку передач. 17. Удалите воздух из гидропривода выключения сцепления автомобиля с коробкой передач JН5

Что учесть в процессе монтажа?

При выполнении работ следуйте простым советам:

• Поднимайте транспортное средство с той стороны, с которой планируется замена вышедшей из строя детали.
• Обязательно пользуйтесь ручником для фиксации машины.
• Зачищайте места соединений, покрытые коррозией, с помощью металлической щетки.
• При отсутствии съемного устройства применяйте для работы брусок из дерева и молоток. При этом наносите удары по периметру рычага.
• Помните о разности резьбы для наконечников справа и слева.

Не менее важный момент — выбор устройства. Здесь вы должны знать подходящий артикул. Если вы решились заменить неисправные устройства, используйте следующие оригинальные узлы:

• Левый наконечник — 60 01 550 442.
• Правый наконечник — 60 01 550 443.
• Вариант замены — 400 615 840 06159 (Sasic).

Учитывая рассмотренные рекомендации и видео, выполнить весь комплекс работ по замене наконечников не составит труда. Средняя экономия при самостоятельной работе составляет 250 рублей, что видно по прайсу одного из СТО (таблица ниже).

При отсутствии ГУРа

В этом случае потребуется шестигранник на 10. Алгоритм работы:

• Прокручиванием вправо уменьшается зазор.
• А/м ставится на яму, колёса плотно фиксируются.
• Ключом на 10 снимается картерная защита.
• Гайка расположена удалённо и нужно снять резиновую пробку, после чего узнать её местоположение можно на ощупь.
• Снятие выполняется одним из ключей — гибким или г-образным, с длиной рукояти не менее 10 см.
• Гайка снимается.

Регулировка выполняется следующим образом:

• Гайка поворачивается на 15–20 градусов вправо.
• Напарник активно прокручивает руль в обе стороны.
• Если стук остался, то следует сделать ещё одну протяжку.
• Когда стук устранён, выполняется контрольное протягивание ещё на 10 градусов.
