Как поменять вентилятор печки на Дастере

Какой вентилятор брать взамен старого

Если продувка не позволила справиться с шумом и вибрациями от моторчика, то потребуется приобрести новый узел:

1. С завода на машины ставится агрегат производства компании Valeo с каталожным номером 272106020R. Вентилятор используется также на легковых автомобилях Renault Logan и Sandero, Lada Largus и Nissan Almera. Стоимость оригинальной детали начинается от 11 тыс. руб.
2. Допускается использование аналогов, изготовленных фирмами Topran и Valeo (артикулы 701674 и 715058 соответственно). Цена деталей начинается от 5,3 тыс. руб. На рынке имеются электродвигатели китайских производителей (например, RUEI RUEI17269 или ASParts ASP17269), но узлы отличаются низким качеством и не всегда подходят по посадочным местам.

Тормоза

Тормозные колодки, Барабанные колодки, Датчик износа колодок, Ремкомплект колодок, Распорка колодок, Задние колодки, Колодки ручника, Передние колодки, Тормозные накладки, Тормозные диски, Задние тормозные диски, Передние тормозные диски, Тормозной барабан, Задний тормозной барабан, Подшипник барабана, Тормозные шланги, Тормозные трубки, Суппорт тормоза, Ремкомплект суппорта, Задний суппорт, Направляющие суппорта, Передний суппорт, Поршень суппорта, Пыльник суппорта, Скоба суппорта, Гидроаккумулятор, Вакуумный усилитель тормозов, АБС, Блок АБС, Датчик АБС, Вакуумный насос, Педаль тормоза, Выключатель стоп сигнала, Пневматические тормоза, Стояночный тормоз, Трос ручника, Тормозной цилиндр, Главный тормозной цилиндр, Тормозной бачок, Рабочий тормозной цилиндр, Задний тормозной цилиндр, Передний тормозной цилиндр, Ремкомплект тормозного цилиндра

Устройство системы отопителя

Конструкционные особенности системы обогрева

Необходимо уделить внимание разборке печки, если присутствует один из симптомов либо несколько из них проявляются одновременно:

• посторонний гул от обогревателя (периодичный или постоянный);
• скрипы во время работы (появляются и исчезают);
• явные вибрации из зоны обогревателя (на одном или на нескольких скоростных режимах);
• низкая интенсивность подачи воздуха.

Причин у таких проявлений может быть несколько. Чаще всего неполадки возникают из-за засорения воздуховода, а также могут проявляться при непосредственном загрязнении рабочего вентилятора. Перед тем как снять самостоятельно вентилятор печки обогревателя на автомобиле Renault Duster, рекомендуем ознакомиться с его схемой и конструкцией по технической документации.

Запчасти, ТО

Демонтаж вентилятора печки Duster в сборе

Проведение ремонтных работ осуществляется по следующему алгоритму:

• на панели необходимо установить летний режим и максимальный обдув;
• под бардачком перед пассажиром ищем моторчик от печки;
• отжимаем фиксирующую клипсу и делаем проворот корпусом печки на четверть окружности по часовой стрелке;
• сдавливая пару фиксаторов по краям печки, отключаем колодку с клеммами, не затрагиваем нижний жгут (он выйдет без проблем);
• в щель между дном в салоне и бардачком вентилятор в сборе вряд ли протиснется;
• демонтируем блок, удерживаемый на полозьях внизу бардачка без отключения колодки;
• отжимаем фиксаторы, что позволит снять накладку передней правой стойки, где скрывается болт;
• выкручиваем головку болта;

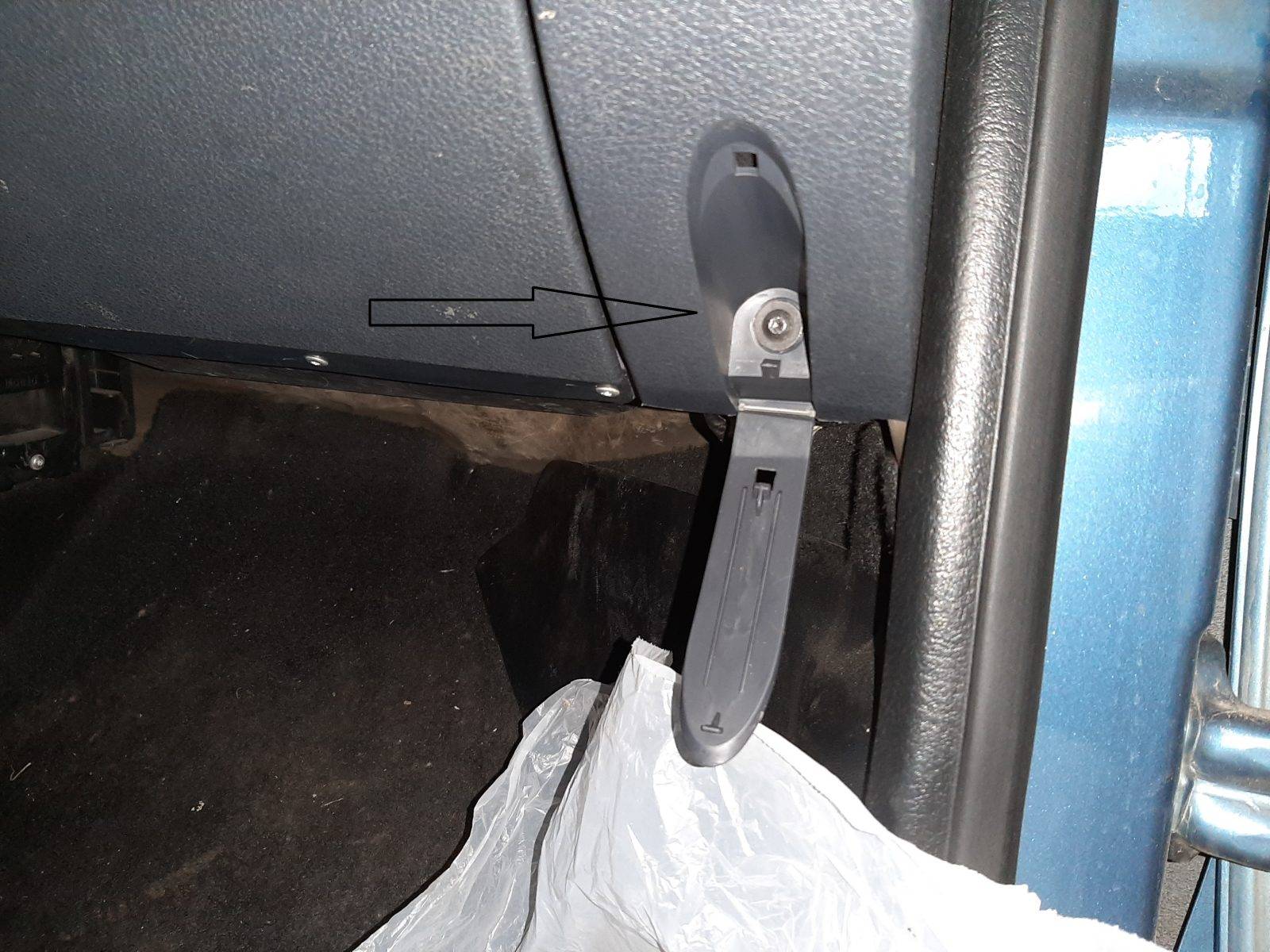

• под заглушкой в нижней части панели имеется ещё один болт, который требует демонтажа;
• если установлена в машине передняя пассажирская подушка, то заранее необходимо её отключить, провернув соответствующий рычаг;
• помощник должен отжать правую сторону панели вверх на 5-7 см., чтобы образовалась достаточная щель для демонтажа блока в сборе.

В свободном положении будет удобно осмотреть и очистить все от пыли. Проверяем работоспособность щеток, контактов, подшипников, ротора. Сборку проводим в обратной последовательности.

Источник

Профилактика дальнейшего выхода из строя

Конструкция системы отопления авто

Замена вентилятора печки Renault Duster (Рено Дастер) в Москве

Замена вентилятора печки Renault Duster (Рено Дастер)

С наступлением холодов возникает проблема обогрева. Для замены вентилятора отопителя Renault Duster (Рено Дастер) – печки, нужен вентилятор в сборе. Именно он с максимальной скоростью доставляет воздух в салон автомобиля, но вместе с этим, является слабым звеном в системе обогрева. Это связано с нагрузками на вентиляторное устройство.

Вентилятор отопления Renault Duster (Рено Дастер)

Сам вентилятор – это ротор с закрепленными по определенному принципу лопастями. При вращении масса воздуха отбрасывается. Это правильно сфокусированная система обдува. Нарушения в работе системы вентилятора изменяют параметры и может произойти перегрев.

Возникает не проходящий шум и появляются вибрации. Это именно та ситуация, когда стоит произвести срочную замену вентилятора Renault Duster (Рено Дастер) отопителя. Патрубки соединяются в круговой системе и с отопителем салона.

Шланги для систем охлаждения Renault Duster (Рено Дастер) производятся из прочного каучука с армированием и имеют дополнительные прочностные характеристики. Но высокие температуры разогретого тосола могут способствовать разрушению многих материалов.

Замена вентилятора автомобиля Renault Duster (Рено Дастер)

Замена вентилятора Renault Duster (Рено Дастер) – несложный процесс, но требуется аккуратность и последовательность действий. Вариантом может быть заклинивание какого-либо одного элемента на валу при вращении. Специалист автосервиса проверит всю систему на люфты и состояние смазки деталей.

Распространенная ситуация – задевание крыльчатки вентилятора Renault Duster (Рено Дастер). В любом случае необходимо проверить систему на герметичность. Работа с воздуховодами проводится нашими специалистами очень аккуратно, повреждения тщательно просматриваются. Если требуется заменить тонкие крепления – защелки, такая работа требует высокого профессионализма.

Установка шлангов автомобиля Renault Duster (Рено Дастер)

Установка шлангов производится только на очищенные поверхности, проверяются посадочные места. Заливка тосола производится после ремонта и проверяется герметичность. Затем процесс проверяют уже на работающем двигателе.

При появлении необходимости в замене двигателя радиатора, требуются специальные инструменты и оборудование, и такой объем работ можно доверить только квалифицированному специалисту, работающему в автосервисе.

При неисправном вентиляторе печки требуется незамедлительная замена вентилятора на новый. Проверить проводку питания необходимо в любом случае. При разборке данного устройства обязательно проводится чистка поверхностей и деталей.

Инструкция по замене радиатора

Как произвести самостоятельную замену радиаторного устройства (на примере Рено Логан):

1. Для начала нужно слить антифриз из системы охлаждения.
2. После этого снимается нижняя накладка приборной панели.
3. Под приборкой вам нужно отогнуть конец коврика, после чего выкрутить два винта, которые крепят усилитель поперечины панели к кузову авто.
4. Далее, производится демонтаж контрольного щитка.
5. Через образовавшееся отверстие вы сможете увидеть две гайки, которые крепят наружный усилитель поперечины, их также надо выкрутить. После этого усилитель демонтируется.
6. После этого нужно выкрутить еще один болт, фиксирующий планку шлангов подачи хладагента к радиаторному устройству, а также отвода. Оба шланга нужно отсоединить. Учтите, что при отсоединении шлангов из устройства может выйти часть антифриза, поэтому заранее подставьте под них емкость для сбора жидкости.
7. Теперь вам нужно будет выкрутить болт, который фиксирует радиаторный узел к корпусу самого отопителя. Сделав это, отсоедините пластиковый стопор сверху, а также два стопора по бокам снизу.
8. После этого радиатор извлекается из посадочного места, производится его замена на новое работоспособное устройство. Затем производится сборка, она осуществляется в обратной последовательности. В самом конце в систему нужно залить антифриз.

Вентилятор печки на Рено Дастер: шум, вибрации. Причины

Симптомы этой болезни, характерной для всех Рено Дастер просты: печка гудит, скрипит, визжит и вибрирует либо на одной скорости, либо на нескольких сразу. Причины, конечно, кроются в засорении воздуховода и самого вентилятора печки. Поскольку конструкторы упрятали печку так далеко, что без демонтажа передней панели к ней не добраться, считается, что работа это адски сложная и долгая.

Мусор в воздуховоде появляется из-за того, что конструкторы не совсем корректно, по нашему мнению, спроектировали архитектуру системы обдува. Салонный фильтр установлен уже после печки, а кроме того, на приемном воздуховоде нет и намека на защитную сетку или хотя бы решетки на жабо. Поэтому в печку попадает все, что только возможно — от листьев и пыли, до сучков и влаги.

Как снять вентилятор для замены?

Шумит и вибрирует печка на Дастере. Что делать

Давайте подумаем. Для того, чтобы снять печку или хотя бы вентилятор, теоретически нужно снимать переднюю панель. А это день-два работы. Естественно, что на СТО за все за это просят не менее $80-100 на 2020 год. Действительно, снять переднюю панель на Рено Дастер довольно утомительное занятие. Впрочем, опыт владельцев Дастеров разных лет выпуска говорит о том, что вполне реально привести в порядок вентилятор печки без снятия передней панели (торпедо, как ее называют гаражные мастера).

Интересное по теме: Опорный подшипник для Рено Логан: выбор, диагностика, замена

Пока доступны четыре пути, чтобы решить проблемы вибрирующей печки своими руками:

1. Обратиться на СТО, где проведут профилактику вентилятора печки, взяв за это 100 долларов.
2. Самостоятельно почистить и проверить вентилятор печки, сняв переднюю панель.
3. Своими руками прочистить воздуховод и поменять салонный фильтр.
4. Удалить шум, вибрации и треск, не снимая торпедо.

Очевидно, что мы пойдем наименее затратными путями и не станем относить деньги за работу без гарантии результата. Кроме того, есть возможность отремонтировать и снять вентилятор печки без снятия панели полностью. Для начала попробуем прочистить воздуховоды.

Самостоятельная замена вентилятора печки

Дефлекторы-мухобойки на капот Рено Логан

Значительным успехом сейчас пользуются дефлекторы капота для Logan, выполняющие схожую задачу по защите, но уже для передней части авто. Постоянно на каждой машине сразу видны потёртости, трещины и царапины на передней части её капота. Это случается из-за летящей грязи от движущихся впереди транспортных средств. Впоследствии от сколов начинается ржавление металла, удаление которого весьма недешёвое удовольствие. Теперь всё чаще автомобилисты покупают дефлекторы капота, которые направляют струи встречного воздуха со всей пылью вверх, что положительно влияет на кузов автомобиля.

Правила ухода за ветровиками очень просты. Желательно наблюдать за их целостностью и крепежом, а также удалять грязь и пыль. Преимущества дефлекторов крайне высоки, при небольших затратах вы защитите капот машины на продолжительный срок, а также сможете обезопасить себя и своих спутников от завихрений и болезней.

Магазин тюнинга ОбвесМаг рекомендует на ваш выбор обширный ассортимент мухобоек капота для Рено Логан 2012-2013. Можно заказать по низкой цене приглянувшиеся вам детали, которые соответствуют российским требованиям. Ветровики боковых стёкол, приобретённые у нас, созданы из качественного пластика. Они обтекаемые, с гладкой поверхностью. Выбрать можно вставляющиеся внутрь или накладывающиеся дефлекторы. Первые закрепляются под резиновую окантовку, а вторые крепятся на скотч. Прикрепить ветровики стёкол вы можете своими силами, этот процесс не вызовет никаких сложностей, либо делегировать это специалистам любого автосервиса.

Очищение воздуховода без снятия торпедо

Примерно через два-три года после начала эксплуатации авто у Renault Duster могут начаться проблемы с тихоходностью работы обогрева на высоких оборотах работы моторчика (третья или четвёртая). При тихоходном вращении (первая или вторая скорость) каких-либо вибраций или шумов электромотор может не создавать.

В подобных обстоятельствах избавиться от проблемы удается с помощью прочистки и продувки вентиляционного канала. Это позволит с вентилятора удалить наросты пыли, которая является источником таких бед в авто:

• вибрации в канале;
• шум или гул;
• разбалансировка ротора.

Также рекомендуем прочистить защитную решетку, установленную в подкапотном пространстве. Под ней скрывается воздухозаборное отверстие, расположенное почти по центру моторного щитка. У переднего пассажира внизу вмонтирован салонный фильтр, который придётся достать с посадочного места.

Режим отопителя устанавливаем в режим, отвечающий за обдув ног. Печку переводим на первую скорость. Предварительно понадобится подставить под открытую полость от фильтра пустую емкость или уложить под ноги резиновый коврик, чтобы провести сбор небольшого количества жидкости.

На следующем этапе потребуется компрессор, воздушный пистолет, а также распылитель. Одновременно устремляем в воздухозаборник через подкапотное пространство под давлением поток воздуха и мелкораспыленную влагу. В течение продувки необходимо наблюдать за вытеканием воды на коврик или в емкость.

Ремонт отопления таким способом проводится в течение получаса. В этот период необходимо переключать режимы работы обогревателя

Важно использовать минимум воды, чтобы не заливать электромоторчик. Если такой способ очистки не спасёт положение, то потребуется снять для замены моторчик

Демонтаж системы отопителя

Большинство владельцев Рено Логан убеждены в том, чтобы заменить мотор печки, требуется полностью демонтировать переднюю панель. Такая же позиция описана и в мануале по ремонту и эксплуатации автомобиля. Так как, такой процесс достаточно дорог и неудобен, многие владельцы предпочитают оставить эту проблему нерешённой. Однако на самом деле, чтобы демонтировать корпус с вентилятором отопителя достаточно выкрутить лишь пару винтов. С подобной задачей можно справиться и своими руками.

Но в самом начале, убедитесь в чистоте салонного фильтра, иногда из-за его загрязнения воздух не может пробиться в салон. Фильтр установлен в правой стороне передней панели.

Если в автомобиле установлен фильтр салона, то он установлен тут (выделено маркером).

Инструмент для работы

Для демонтажа отопителя нам потребуются такие инструменты:

• Отвёртка с прямым жалом.
• Отвёртка крестовая.
• Пластиковый съёмник (либо обычная линейка).
• Ключ TORX T20.

Последовательность работ по демонтажу печки

Убираем уплотнитель дверного проёма.

Для того чтобы легче было снять уплотнитель, нужно предварительно поддеть его.

Поддев пластиковую облицовку стойки отвёрткой, снимаем её с фиксаторов.

Пластиковая накладка фиксируется с помощью металлических защёлок к кузову.

После этого будет виден первый винт, с помощью TORX T20 выкручиваем его.

Откручиваем этот болт с помощью TORX T20.

Затем аккуратно с помощью плоской отвёртки отсоединив заглушку в правом нижнем углу панели у бардачка, откручиваем второй винт.

Отворачивая заглушку, соблюдайте осторожность чтобы не сломать фиксаторы.

Теперь, когда панель не зафиксирована оттягиваем её на себя, для того чтобы образовалась небольшая щель.

При оттягивании панели от корпуса, следует избегать резких движений.

Затем осматриваем поверхность за панелью, чтобы найти корпус вентилятора. Найти его не трудно, он круглый и находится недалеко от фильтра салона.

Корпус вентилятора очень трудно не заметить.

После того как вентилятор печки обнаружен, снимаем с него фишку с кабелем питания и поворачивая корпус вентилятора по часовой стрелке вытаскиваем его.. Различают два вида конструкции вентиляторов, хотя и различия между ними минимальна

Различают два вида конструкции вентиляторов, хотя и различия между ними минимальна.

Первый вариант печки широкий разъём электрического контакта.

У второго варианта он узкий.

Нужна ли замена при сильном шуме от вентилятора

Непрерывный шум при вращении крыльчатки указывает на попадание посторонних предметов. Проблема встречается на автомобилях, которые эксплуатировались с поврежденным или отсутствующим фильтром. При включении вентилятора из дефлекторов будут вылетать пыль и мелкие частицы листьев или иного мусора, попавшего в пластиковый корпус печки.

Методы борьбы с неудобством

Для удаления посторонних предметов необходимо:

1. Демонтировать защитную крышку фильтра и вынуть неисправный картридж.
2. Открыть капот, убрать листья и мусор из ниши перед ветровым стеклом. В канале находится отверстие забора воздуха из атмосферы, в которое необходимо установить шланг от пылесоса. Свободное пространство вокруг трубки закрыть тряпками, чтобы повысить давление воздуха. Подавать во внутренние полости печки воду категорически запрещено, поскольку влага попадет в электродвигатель и вызовет замыкание или коррозию.
3. Смонтировать на место крышку отсека для фильтра.
4. Включить пылесос и несколько раз повернуть рукоятку управления заслонками.
5. Убрать мусор из салона, проверить работоспособность привода. Если посторонние шумы пропали, то рекомендуется провести обеззараживание печки и смонтировать новый фильтр.

Замена отопительного вентилятора на «Рено Меган»

Для того чтобы поменять печной вентилятор, нам понадобятся следующие инструменты:

• отвёртка крестовая;
• отвёртка с плоским жалом;
• комплект рожковых ключей;
• набор торцовых ключей;
• фонарик.

Это интересно: Двигатель ЗМЗ 402

Последовательность замены

Чтобы справиться с работой в сжатые сроки, нужно придерживаться приведённой ниже последовательности действий:

1. На торпедо, слева от водителя, имеется пластиковая накладка. Она держится на нескольких защёлках. Главная клипса расположена в центре накладки, так что надавить необходимо именно туда. После того как раздастся характерный щелчок, накладка аккуратно вытаскивается.

   Боковая накладка на торпедо «Рено Меган» держится на шести защёлках

2. Открывается доступ к кнопке стоп-сигнала. Она снимается вручную. Кнопку нужно просто повернуть по часовой стрелке, и она выпадет из своей ниши.

   Для снятия кнопки стоп-сигнала её достаточно просто повернуть по часовой стрелке

3. Следующий шаг — тормоза. Стопорная шайба аккуратно поддевается плоской отвёрткой, приподнимается и снимается со штока. Теперь фиксатор можно опустить. А чтобы вынуть ось, достаточно просто потянуть её вправо.

   Ось на тормозах «Рено Меган» извлекается после снятия фиксатора

4. Педальный узел держится на четырёх гайках на «13». Они откручиваются обычным рожковым ключом, после чего педальный узел снимается.

   Для снятия педального узла «Рено Меган» придётся отвернуть 4 гайки на 13

5. Открывается доступ к электромотору вентилятора. Однако его загораживает жгут электропроводки. Его разъём находится с левой стороны. На нём есть защёлки. Для того чтобы вынуть разъём из гнезда, нужно сжать эти защёлки и потянуть провода на себя.

   Для снятия жгута с проводами его защёлки нужно сжать и потянуть на себя

6. Электромотор с вентилятором держится на пластиковых фиксаторах. Чтобы извлечь его, необходимо надавить на язычок фиксатора, а затем повернуть мотор против часовой стрелки.

   Чтобы отсоединить электромотор вместе с вентилятором, его следует повернуть против часовой стрелки

7. Извлечению электромотора с вентилятором мешает шток тормозов. Для того чтобы вынуть мотор, не повредив крыльчатки, его следует развернуть так, как показано на фото ниже. Демонтаж возможен только в определённом положении.

   Извлечь моторчик с отопительным вентилятором из «Рено Мегана» можно только так

8. После извлечения изношенный вентилятор заменяется новым и производится обратная сборка системы отопления и торпедо.

Способы устранения неисправности отопителя

Рено дастер замена вентилятора отопителя салона.

Renault-Duster это уникальный автомобиль. Столкнулся с ним недавно надо было на Renault Duster замена вентилятора отопителя салона. Но это было сделать не так просто. Все дело в конструкции панели, так как там не предусмотрено отдельно снять перчаточный ящик.

Вентилятор отопителя находится как раз за ним в верхне части отопительного блока.

Многие пишут что можно панели с одной стороны открутить и отодвинуть, но это чревато последствием панель может лопнуть, так ка пластик не очень хорошего качества.

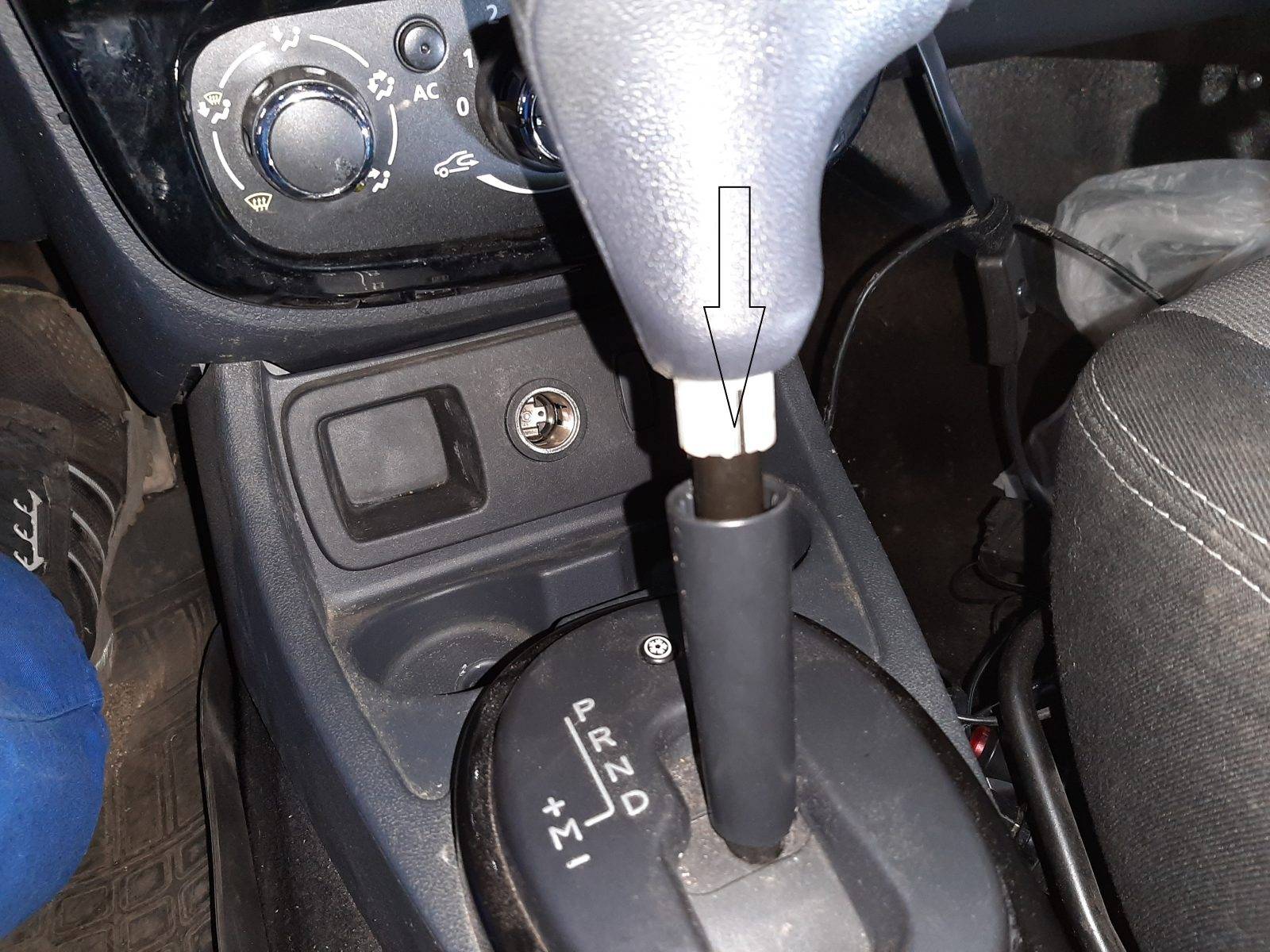

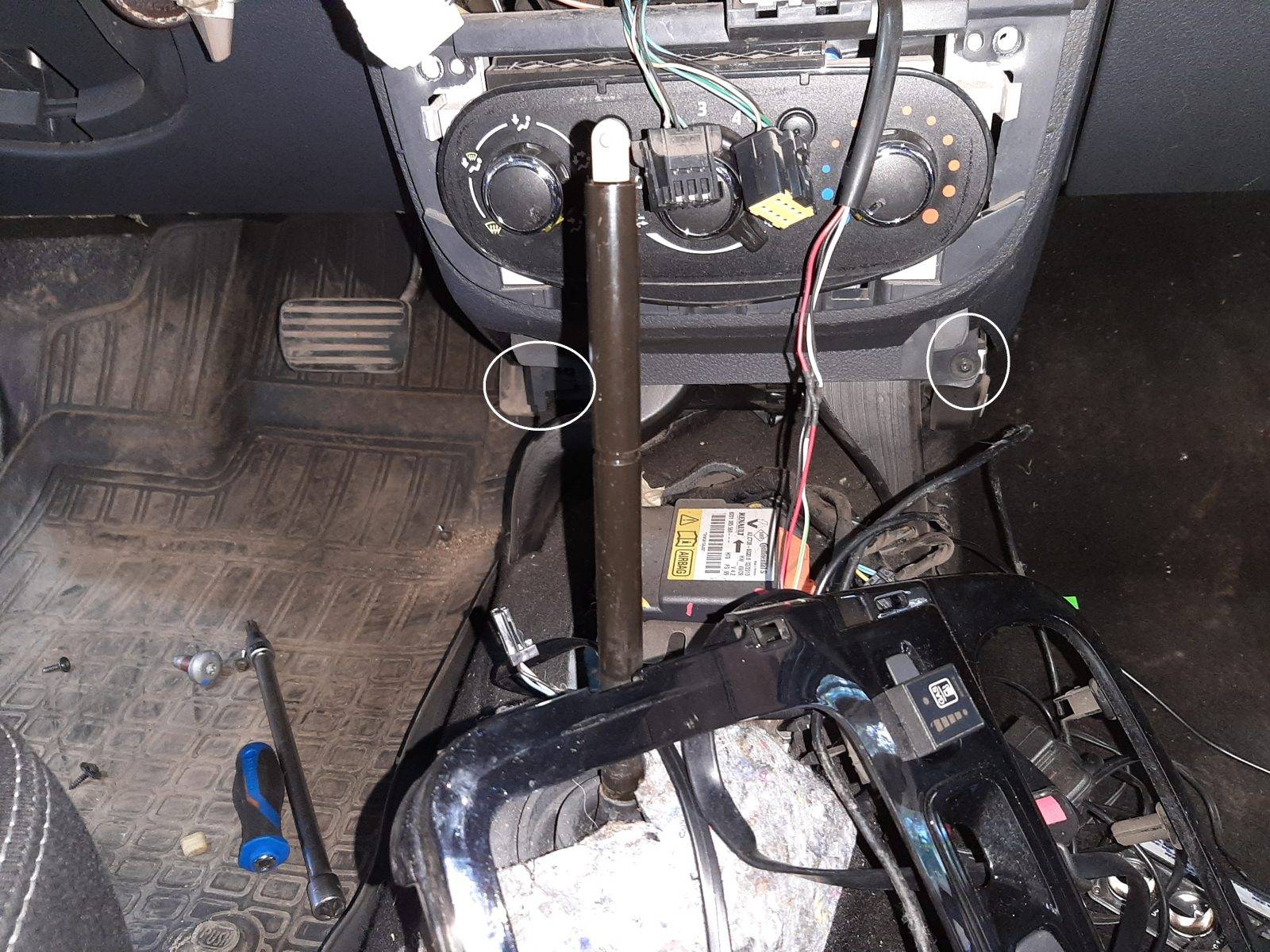

Демонтируем центральную консоль Renault Duster.

И так приступаем к разбору панели. Первым делом демонтируем центральную консоль (торпеду). Снимаем ручку селектора, кожух ручки сдвигаем в низ и ручка спокойно сниматься.

Далее снимаем декоративную накладку с центральной панели, она крепится на защелках. Дольше откручиваем все видимые саморезы и одну гайку и демонтируем центральную консоль.

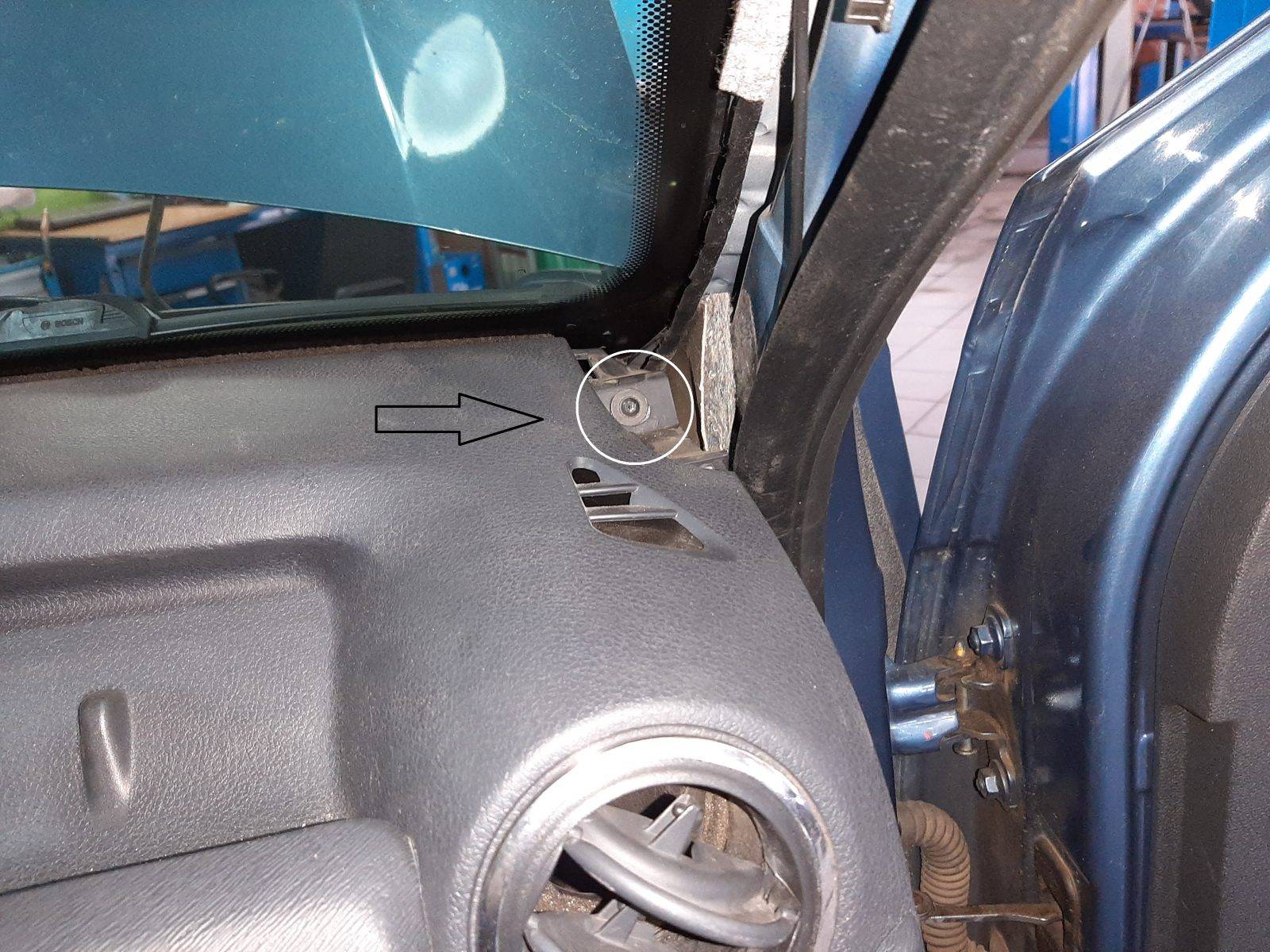

Демонтируем боковые накладки возле лобового стекла за ними есть крепления панели.

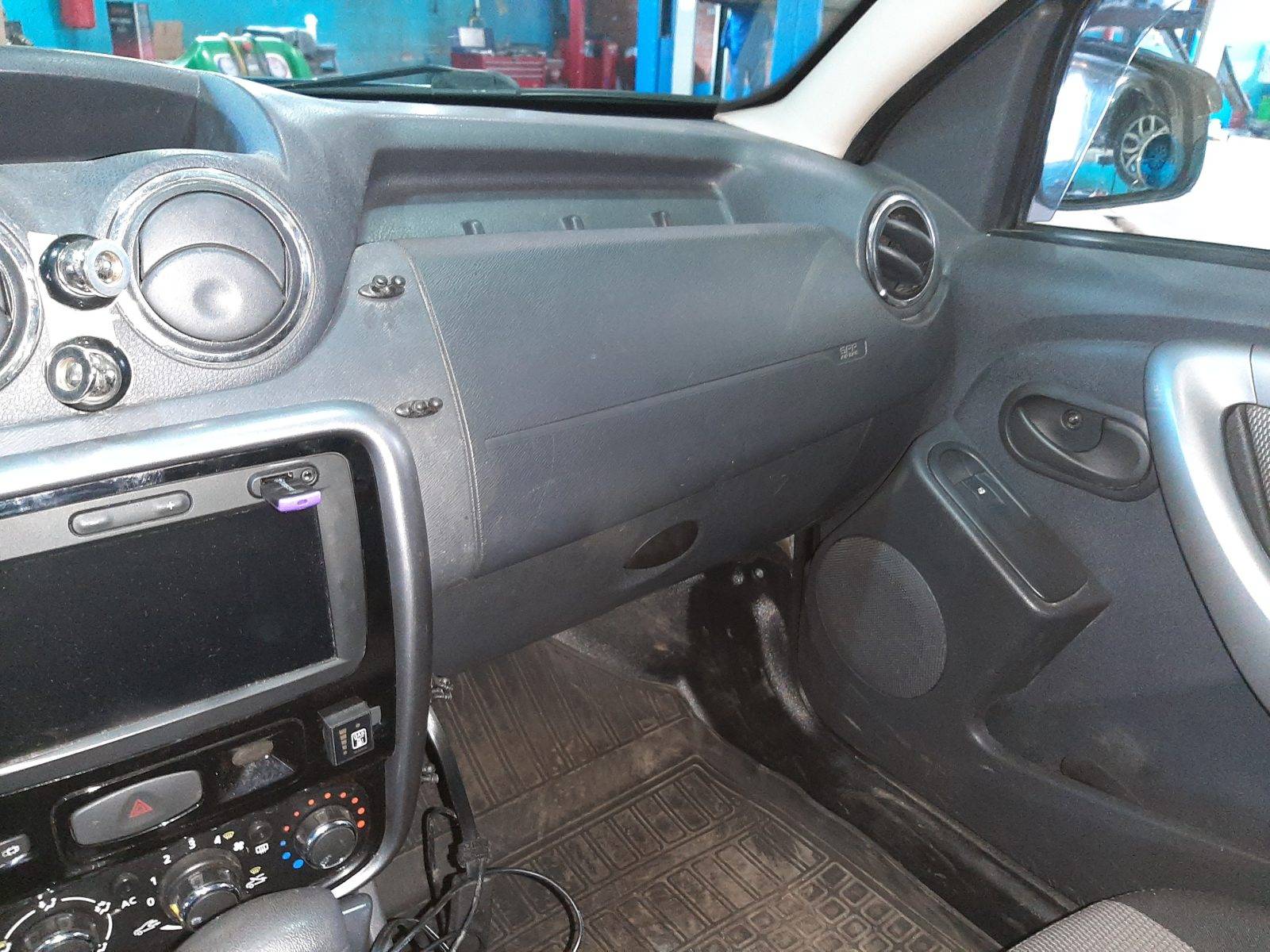

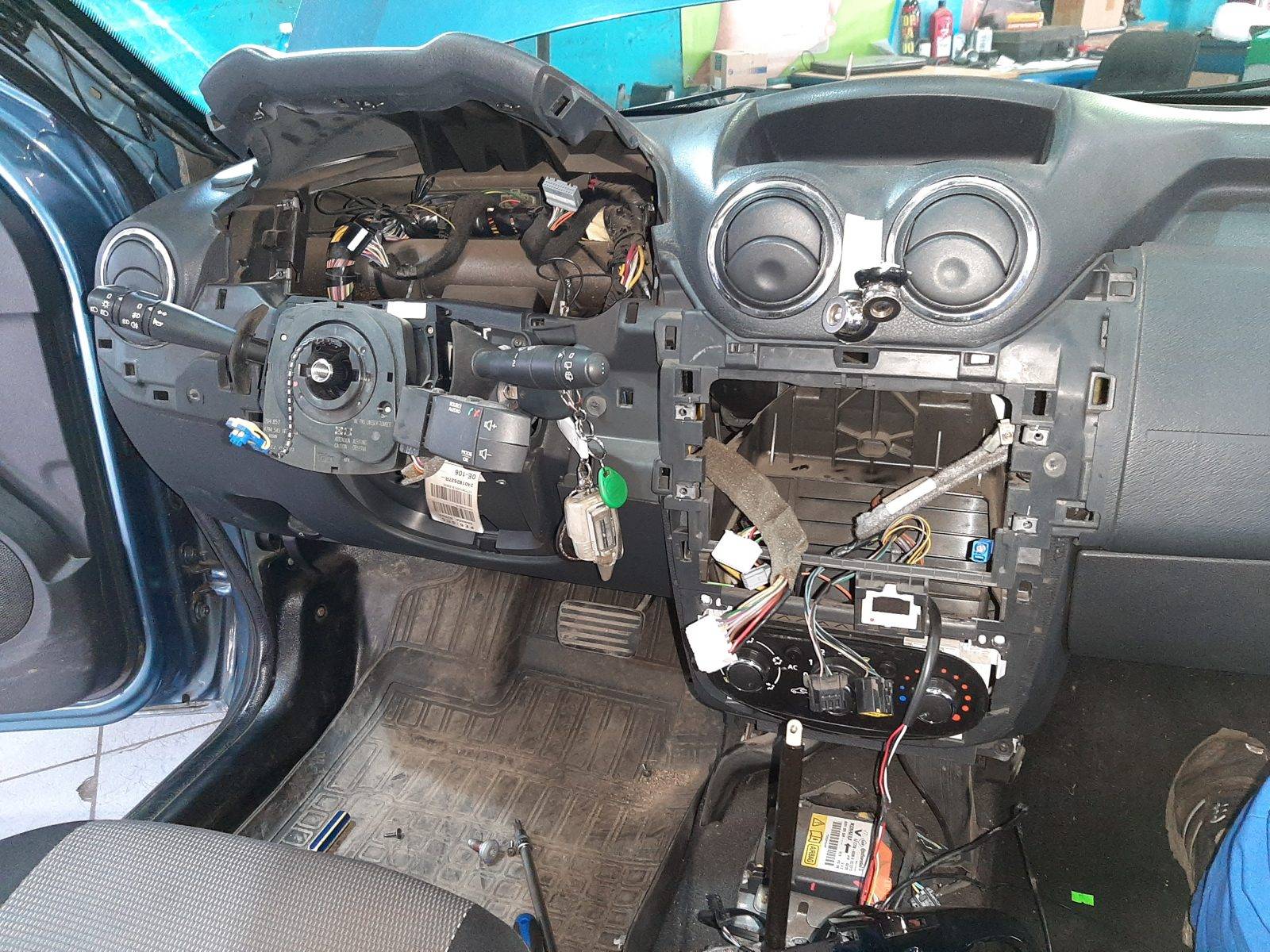

Снятия панели Renault Duster.

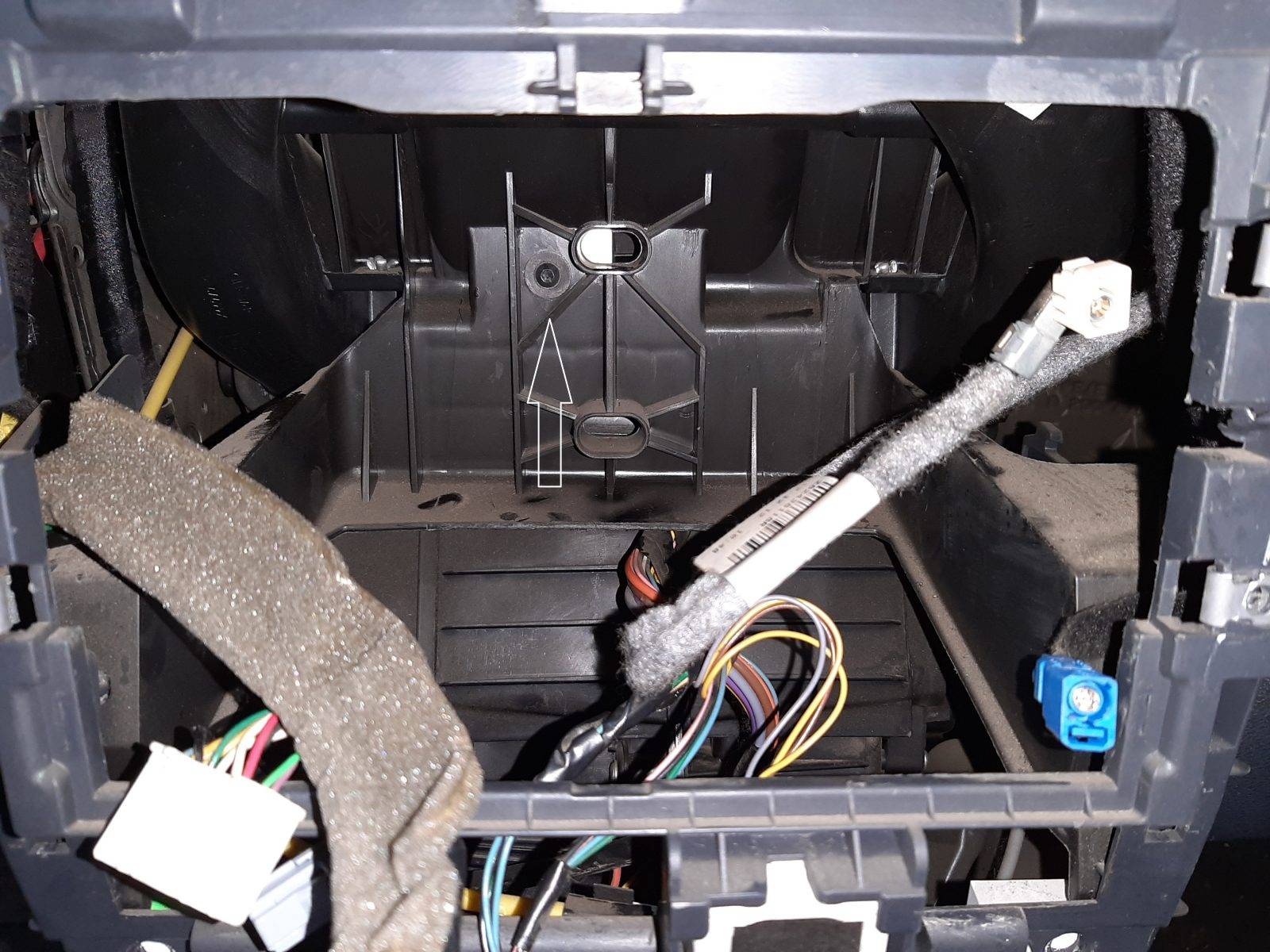

Демонтируем декоративную накладку вокруг магнитолы и климата контроля она крепится на защелках. Демонтируем магнитолу за ней находиться крепление панели.

Руль рекомендую снять так как за ним находиться два самореза крепления панели. И удобно их извлечь когда руль снят.

Как снять руль на Renault-Duster и где расположены фиксаторы?

Покажу только фото.

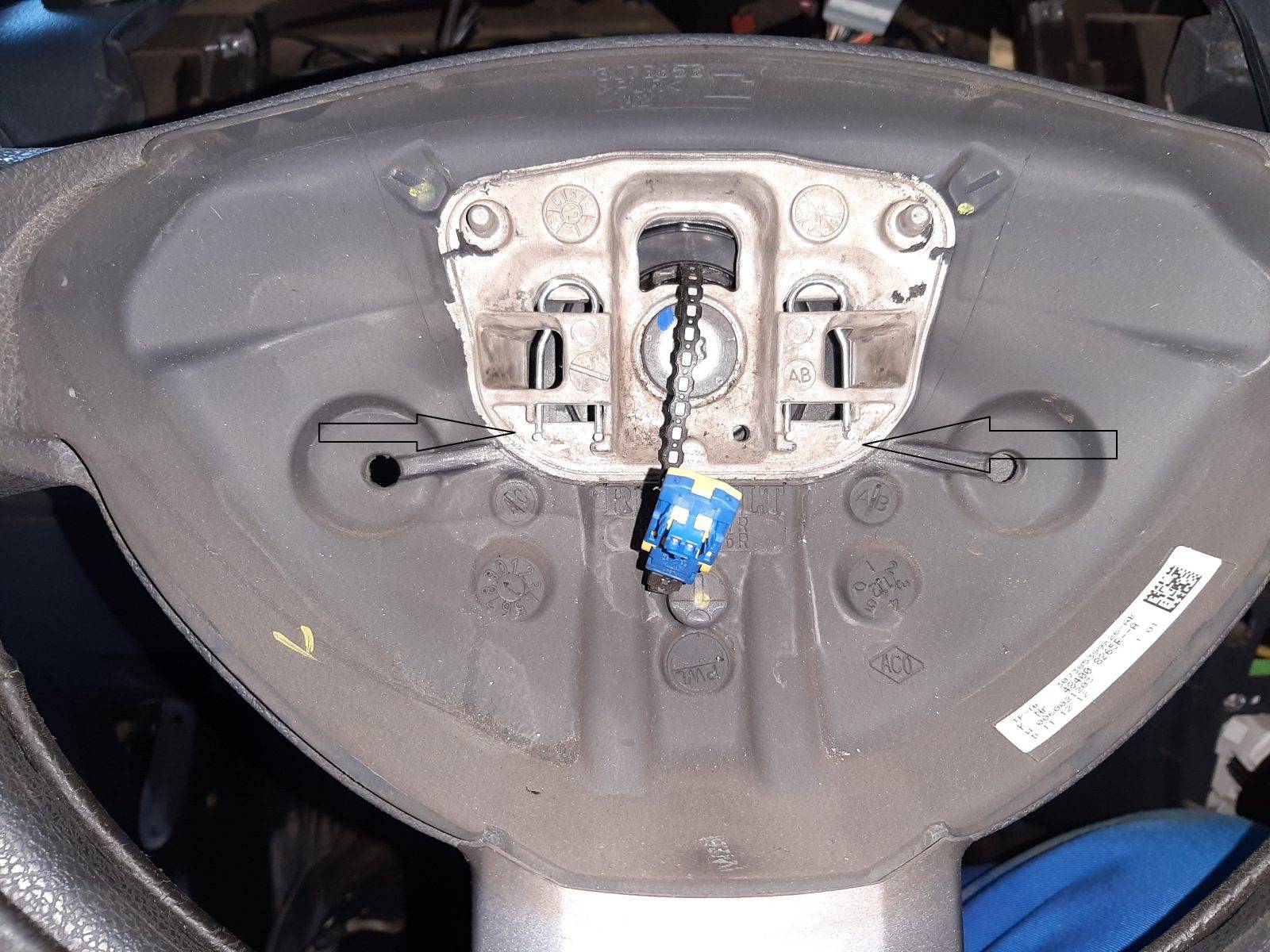

Renault Duster снять подушку безопасности водителя

Renault Duster снять подушку безопасности водителя

На этом этапе можно закончить с панелью пробуем ее отодвигать со стороны пассажира.

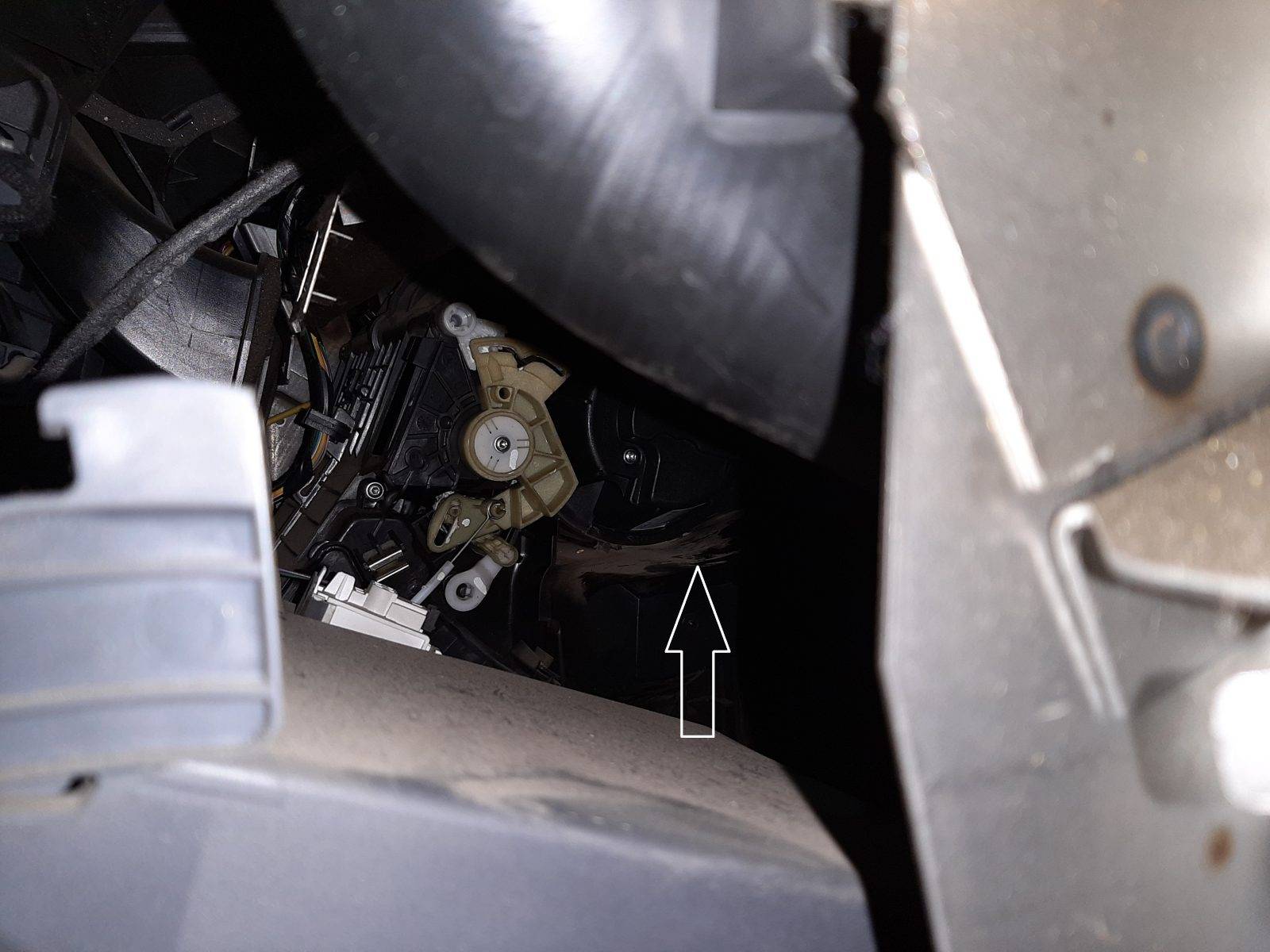

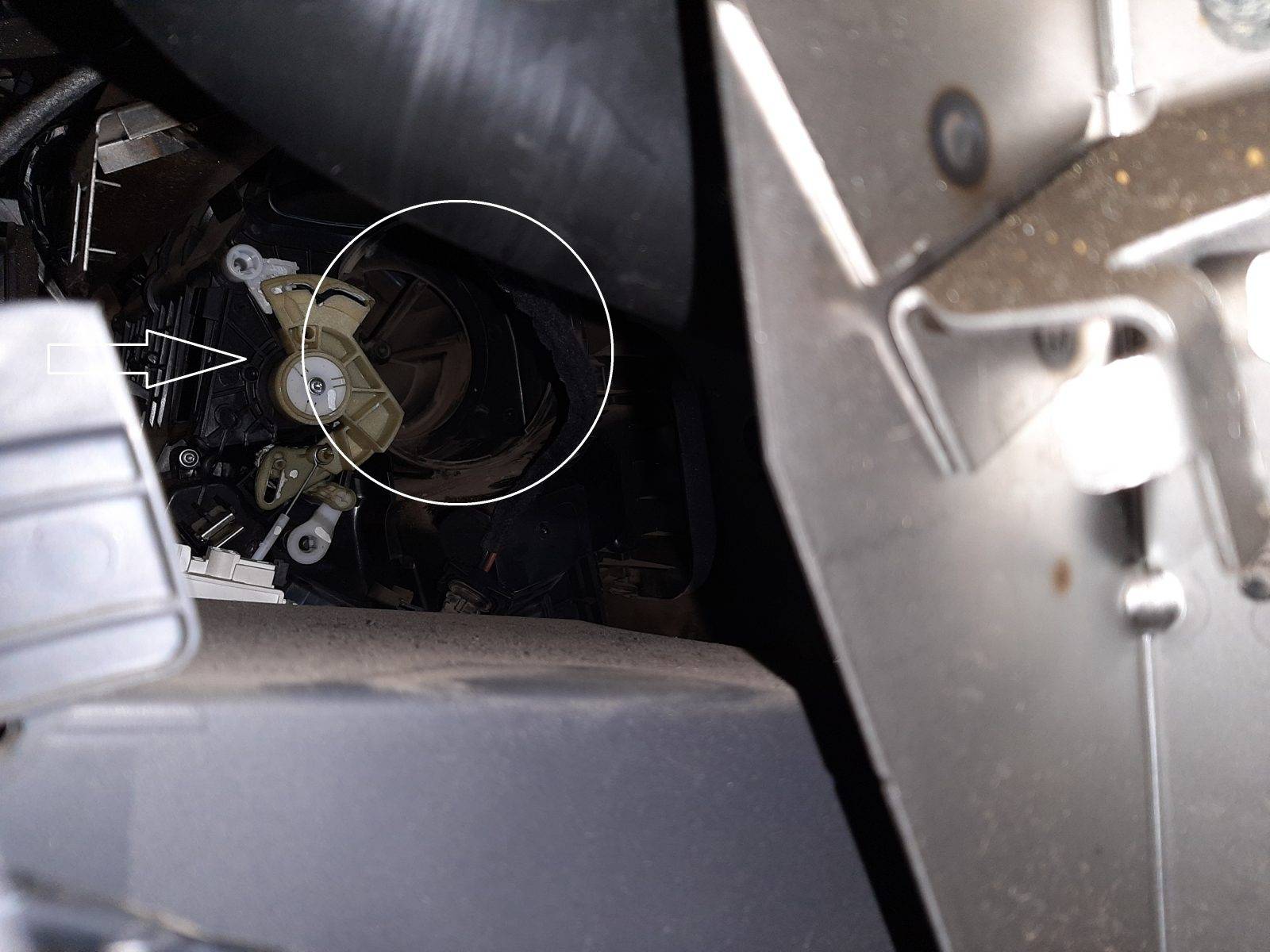

Renault-Duster расположения вентилятора салона

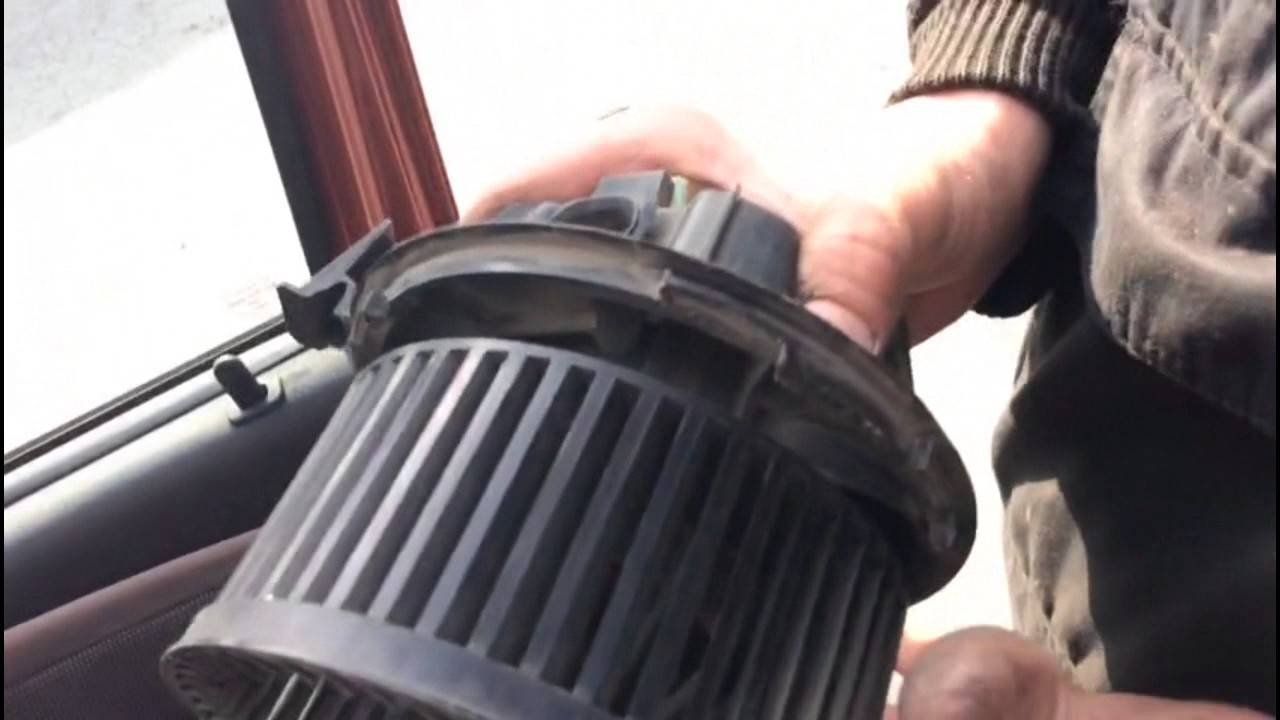

Снимаем разъем с вентилятора и поворотом против часовой стрелки извлекаем его.

Меняем вентилятор отопителя и собираем все обратно. Может кому статья будет полезна.

Причины неработающей печки

Снятие вентилятора отопителя

Как снять вентилятор печки, не снимая переднюю панель на Рено Дастер

Если предыдущий вариант не помог, что вполне вероятно, придется доставать вентилятор. Дело в том, что если запустить накопление грязи на вентиляторе печки, она будет наслаиваться все больше и больше, все быстрее и быстрее, приводя к все более ощутимой вибрации и засорению воздушного канала.

Поэтому, если мы упустили момент, когда турбина печки была еще не слишком засорена, придется проводить очистку со снятием вентилятора, но без снятия передней панели. Это сделать вполне возможно, особенно, когда рядом есть помощник.

Для тех, кто никогда не разбирал печку на Дастере, операция может показаться сложной. На самом деле, все достаточно просто. Главное — изучить схему расположения электромотора печки, расположение клеммной колодки и защелки моторчика, поскольку работать придется в 90% вслепую.

Если комплекция не позволяет поднырнуть под переднюю панель со стороны пассажира, тогда лучше снять переднее пассажирское сиденье. По крайней мере, этот вариант куда предпочтительнее, чем потеря сотки долларов.

Демонтаж вентилятора печки Дастер в сборе

Алгоритм работы такой:

1. Выставляем полный обдув и летний режим на панели управления печкой (до упора вправо).
2. Слева под бардачком находим электродвигатель печки. Отжимаем фиксатор, обозначенный на фото и проворачиваем двигатель на четверть оборота по часовой стрелке (вправо).
3. Отключаем верхнюю клеммную колодку, нажав по бокам два фиксатора. Нижний жгут не трогаем, он вынимается вместе с вентилятором.
4. Вентилятор в сборе с двигателем можно пытаться достать из-под панели, но он не пройдет сквозь щель между днищем и бардачком.
5. Снимаем блок, который крепится на полозьях в нижней части бардачка, не отключая клеммной колодки.

Сборку проводим в обратной последовательности, так же пользуясь помощью напарника при установке вентилятора под переднюю панель.

Источник

Шумит и вибрирует печка на Дастере. Что делать

Основные аспекты ремонта

Что касается ремонта, то, как сказано выше, радиаторный узел лучше всего поменять. Но если его повреждение незначительное, то его можно попытаться заварить при помощи сварочного аппарата. В некоторых случаях после сварки устройство отрабатывает не одну тысячу км пробега, но все зависит от ситуации. Если причина кроется в износе патрубков, то они также подлежат замене, при установке новых шлангов нужно проследить за тем, чтобы все соединения были герметичны.

В том случае, если вы давно не меняли антифриз, то рекомендуем проверить его качество. Жидкость не должна иметь слишком темный оттенок, также в ней не должно быть отложений. Если все это есть — то несомненно, пора менять антифриз. Что касается вентилятора, то в первую очередь нужно проверить качество его подключения к бортовой сети авто. Если контакт устройства с проводкой слабый, то возможно, нужно просто зачистить контакты в разъеме, если причина кроется в проводке, то нужно выявить поврежденный участок и заменить его.

Отдельно нужно сказать о резисторе электромотора вентилятора. Этот элемент предназначен для обеспечения необходимой частоты вращения вентилятора, так что если он выйдет из строя, вентилятор либо откажется работать, либо будет функционировать на полную мощность. В моделях Рено Логан резистор находится под приборкой, в районе установки элементов системы кондиционирования. Для замены нужно будет разобрать центральную консоль и открутить несколько саморезов, которые его фиксируют (автор видео — канал Бытовуха).

Инструкция по замене вентилятора
