Замена ремней, вкладышей и масла

Маркировка вкладышей и порядок замены:

• После первой шлифовки необходимо устанавливать вкладыши с указанным на маркировке размером в 0, 25 мм.
• После второй — полсантиметра.
• После третьей процедуры — 0. 75
• Четвертой (последней, больше не рекомендуется шлифовать коленвал) — 1 сантиметр.

Исключения составляют только Москвичи и Газы, которые можно шлифовать дополнительные два раза, для них выходят два вкладыша 1, 25 и 1, 50 миллиметр.

Установка проводится в том же порядке, не забывайте плотнее затягивать винты, чтобы они не отворачивались после длительного пробега (если вручную силы не достаточно, лучше воспользоваться динамометрическим ключом). Если вы сомневаетесь, по силам ли вам после прочтения указаний самостоятельная замена вкладыша не снимая двигатель, видео уроки с наглядной демонстрацией помогут оценить, стоит ли браться за такой вид ремонта.

Заключительный этап

Для закрепления наносите несущественные удары ручкой молотка по дну поршня, утапливая его тем самым в цилиндр. Крышки коренных подшипников со второй по пятую прикрутите так, чтобы не создавать существенную затяжку. После этого приобретите в магазине герметик без запаха и тоненьким слоем нанесите его на поверхность блока цилиндров в том месте, где она будет соприкасаться с крышкой первого подшипника.

После этого устанавливайте новое уплотнительное кольцо на коленвал и, проверив расположение цепи на звездочке коленвала, ставьте масляный насос и поддон. Снятую головку блока цилиндров также прикрутите на место, ведь только после этого конструкцию можно полностью собрать, а коленвал считать замененным.

Критерии целостности

Важно не только знать, когда менять ремень ГРМ на Рено Дастер, но и понимать особенности всего процесса. Процедура проводится, если обнаружены следующие обстоятельства:. отслоение материалов, из которых сделан ремень;

отслоение материалов, из которых сделан ремень;

любые дефекты на поверхности;

изгиб, из которого наружу вылезают нити корда;

наличие следов подгорания или масла.

Существует множество причин быстрого износа ГРМ. Среди них можно выделить заводской брак и растяжение элементов механизма. Также к дефектам на поверхности ГРМ приводит износ шкивов и зубьев. О необходимости скорой замены элемента свидетельствует посторонний звук, доносящийся из моторного отсека.

Проверка натяжения

Натяжение ремня привода ГРМ на Дастер проверяется следующим образом:

Нужно раскрутить болты и гайки крепления, фиксирующие верхнюю крышку газораспределительного механизма. Для этого используется головка на 13.

1. После удаления крышки проворачивается болт, фиксирующий шкив коленвала. Этот элемент проворачивается с помощью головки 18.

После выполнения описанных манипуляций можно оценить состояние ГРМ. Дефекты, при наличии которых необходима замена газораспределительного механизма на Дастер, описаны выше. Нормальным считается ситуация, когда метки 2 (на натяжителе) и 1 (на газораспределительном механизме) совпадают между собой. Если первый незначительно смещен относительно последнего, то необходимо подтянуть элементы.

В этом случае необходимо выполнить следующие действия:

1. Ослабить гайку, которая фиксирует части механизма (используется ключ на 13).
2. По часовой стрелке провернуть натяжной ролик (используется шестигранник). Указатели должны совпасть.
3. Затянуть гайку.
4. Дважды провернуть коленвал. Двигать его необходимо за болт, который крепит шкив привода.
5. Повторить манипуляции, если метки вновь не совпадают.

Нужно отметить, что в модификации Дастер, оснащенной 2-литровым двигателем, отсутствуют указатели установки фаз. Поэтому для замены ГРМ в этом случае потребуется специальный инструмент и приспособления, посредством которых осуществляется фиксация валов. Кроме того, производитель рекомендует одновременно с ремнем устанавливать новые натяжной и обводной ролики.

Особенности ГРМ на Дастере

Замену ремня нужно производить при обнаружении на нем следующих дефектов:

• на ремне образовались складки;
• структура начала расслаиваться;
• появились трещины;
• зубья на внутренней стороне стерлись;
• заметны следы подгорания;
• торцовые части размохрились;
• на поверхности появились следы масла.

Нужно заметить, что на дизельном Рено 1.5 нет меток на шкивах силовой установки. Это минус, так как метки здорово помогают правильно выставить фазы. Если для замены ремня вы отдадите автомобиль в сервисный центр, то там будут использовать специальное оборудование. Оно применяется для правильной установки валов. Но все же замену ремня можно произвести и без специальных инструментов. Изучите размещенный ниже материал, и вы сами сможете легко это сделать.

А вот какие инструменты и материалы нам для этого понадобятся:

• новый ремень;
• набор роликов;
• новые сальники;
• отвертки с разными жалами;
• шестигранник;
• ключи и головки.

Мой Duster

Установка механизма своими руками

Нужно отметить, что в модификации кроссовера, оснащенной 2-литровым двигателем, отсутствуют метки, по которым натягивается ремень. Поэтому для замены ГРМ на Дастере в этом случае необходимо отправить автомобиль на сервисную станцию, где с помощью специальных инструментов зафиксируют валы. Кроме того, производитель рекомендует одновременно с ремнем устанавливать новые натяжной и обводной ролики.

Инструменты

Прежде чем приступать к замене ГРМ на Рено Дастер, необходимо подготовить ряд инструментов и запасных частей:

• комплект газораспределительного механизма;
• набор головок и ключей на 8, 13, 16 и 18;
• шестигранник;
• отвертки.

Пошаговая инструкция

Чтобы поменять ремень ГРМ на Рено Дастер, необходимо сначала снять:

• опору мотора;
• правое переднее колесо;
• защиту картера;
• иные детали, скрывающие доступ к нужным элементам.

Далее проводятся манипуляции, описанные в пункте про проверку натяжения.

Процесс замены комплекта газораспределительного механизма проводится в ходе следующих этапов:

1. Снимается привод вспомогательных агрегатов (ГУР генератора и кондиционера).
2. Снимается вторая крышка механизма газораспределения, расположенная снизу блока цилиндров. Для этого потребуется ключ на 8.
3. Помощник ставит Дастер на ручной тормоз, переводит рычаг КПП на максимальную передачу и выжимает педаль. Также нужно отверткой вытащить 2 заглушки, расположенные со стороны фильтра на левом торце мотора и вставить в отверстия болт на 75 мм. Эти действия блокируют коленвал.
4. Ослабляются гайки крепления натяжителя. Для этого используется ключ на 13. Ролик должен поворачиваться против часовой стрелки.
5. Снимается ремень, а ключом Torx — натяжитель.
6. Снимаются опорный и натяжной ролики.

Далее операция проводится в обратном порядке. Сначала ремень надевается со стороны зубчатой части на коленвал

Важно во время установки располагать ремень так, чтобы метки соответствовали направлению вращения

На последнем этапе нужно извлечь болт, который фиксирует распредвал и прокрутить коленчатый вал по часовой стрелке. Благодаря этим действиям натягивается ГРМ. Пазы по окончании манипуляций должны встать в нужное положение.

Другие материалы раздела

Когда менять ремень ГРМ на Дастере

По регламенту ТО Renault Duster, замену ремня ГРМ нужно производить через каждые 60 тыс. км пробега, независимо от его состояния. Во время каждого планового ТО желательно проверять его состояние

Прежде всего, стоит обращать внимание на внешний вид, отсутствие трещин, выработки зубцов

Также нужно проверить его натяжение. Для этого нужно крышку привода ГРМ, воспользовавшись ключом с головкой на 13. Далее снять верхнюю крышку вала, и провернуть коленвал головкой на 18 по часовой стрелке. Оценить степень натяжения можно визуально, или исходя из показаний указателя ролика натяжителя. Если ремень ГРМ имеет нормальную натяжку, то подвижный указатель натяжного ролика совмещен с неподвижным.

Маркировка вкладышей и порядок замены:

• После первой шлифовки необходимо устанавливать вкладыши с указанным на маркировке размером в 0, 25 мм.
• После второй — полсантиметра.
• После третьей процедуры — 0. 75
• Четвертой (последней, больше не рекомендуется шлифовать коленвал) — 1 сантиметр.

Исключения составляют только Москвичи и Газы, которые можно шлифовать дополнительные два раза, для них выходят два вкладыша 1, 25 и 1, 50 миллиметр.

Установка проводится в том же порядке, не забывайте плотнее затягивать винты, чтобы они не отворачивались после длительного пробега (если вручную силы не достаточно, лучше воспользоваться динамометрическим ключом). Если вы сомневаетесь, по силам ли вам после прочтения указаний самостоятельная замена вкладыша не снимая двигатель, видео уроки с наглядной демонстрацией помогут оценить, стоит ли браться за такой вид ремонта.

Причины поломки

Конструктивные повреждения и износ в процессе эксплуатации – это самые распространенные причины для замены деталей. Несмотря на регулярное поступление смазки и аккуратную эксплуатацию мотора, данный процесс неизбежен. С течением времени утончается поверхность шеек, свободное пространство между ними становится больше, из-за этого коленвал приобретает свободный ход, снижается давление масла и, как следствие, его подача. Все это вызывает преждевременный выход из строя всей системы двигателя.

Прокручивание является второй причиной для проведения ремонтных работ. Многим доводилось слышать об этом или заниматься решением данной проблемы самостоятельно, но не все автовладельцы знают, из-за чего возникает такая ситуация. Вкладыши шатунные имеют тонкие пластины, которые ложатся в специальную постель. При этом небольшие выступы размещены по всей внешней поверхности полуколец, они должны соприкасаться с фронтальной частью блока, как это и происходит в новых моторах. Некоторые условия снижают сопротивляемость усиков по отношению к вкладышу, он прилипает к шейке коленвала и проворачивается. В такой ситуации работа двигателя прекращается. Стоит отметить наиболее частые причины ее развития:

• функционирование мотора сопряжено с постоянным превышением установленных нагрузок;
• смазка имеет слишком жидкую структуру;
• крышки подшипников стоят с низким натягом;
• отсутствие масла, его излишняя вязкость или же присутствие в составе абразивных соединений.

Последствия обрыва ремня

Неисправности коленчатых валов

Рассмотрим типичные неисправности коленчатых валов:

Для коленчатых валов, как и для других деталей двигателя, наиболее опасно «масляное голодание». Причиной может быть поломка маслонасоса, забитый канал подачи масла, низкий уровень масла в двигателе. Это приводит к повышенному трению подшипников, нагреванию элементов. Дальнейшая эксплуатация двигателя в таком режиме приведет к его перегреву, полному заклиниванию и к капитальному ремонту. «Клин» на ходу может привести к критическим повреждениям вала или других узлов двигателя.

Вода и топливо попадая в масло меняют его хим. состав и степень вязкости. Причиной может быть значительный износ цилиндропоршневой группы, нарушенная структура прокладок, микротрещины в блоке двигателя или ГБЦ.

Со временем шейки и подшипники подвергаются износу, увеличивается допустимый зазор, появляется люфт коленвала, это приводит к возрастанию вибраций, двигатель начинает «стучать». Характерный стук двигателя — критичный сигнал. При его появлении необходимо прекратить движение и срочно обратиться в автосервис. Если коленчатый вал разбалансирован или смонтирован неправильно, может возникнуть повышенный ненормальный износ контактных поверхностей.

Пошаговая инструкция по замене ремня

Описание

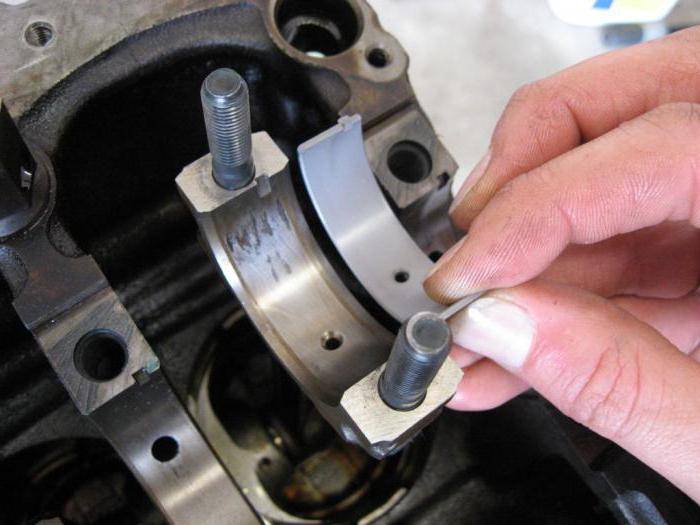

Вкладыши коленвала выступают в качестве подшипников скольжения для обеспечения вращения коленвала. Этот процесс происходит в результате сгорания топлива в камерах цилиндров. Активное трение деталей, вызванное усиленными нагрузками и высоким скоростным режимом, способно вывести мотор из строя. Для предотвращения подобной ситуации и уменьшения степени трения, все составные элементы, обладающие наибольшим значением, покрываются тончайшим микронным слоем масла. Данная функция возлагается на смазочную систему мотора, при этом пленка на имеющихся деталях образуется только при условии высокого масляного давления. Слоем смазочного вещества также покрыты поверхности соприкосновения вкладышей и шейки коленчатого вала. Таким образом существенно снижается образуемая сила трения.

Как проводится замена вкладышей, не снимая двигатель?

Многие автовладельцы думают и пишут на форумах, что добраться до вкладышей, не снимая и не вынимая из капота мотора, нереально. Однако такие операции проводят ремонтники на судах, где размеры деталей огромны и сил для снятия двигателя требуется слишком много. А если методика существует, ее можно применять и для простых автомобилей.

• Поставьте автомобиль на эстакаду, чтобы получить легкий доступ к двигателю. Если на нем установлена защита, то ее следует снять и слить смазку.
• Заранее снимите коробку, переднюю крышку и ослабьте цепь распредвала. Если не лень, лучше снять ее целиком, чтобы не мешала.
• Снимите стартер и поддон (если не мешает балка). Если она препятствует работе, придется приподнимать мотор и вытаскивать из-под него поддон.
• Теперь вы получили доступ к коленвалу. Проще всего заменить шатунные вкладыши. Старые подшипники вытаскиваются после откручивания винтов головки, поставить на место новые легко, только не забудьте хорошо смазать их тем же моторным маслом, что залито у вас в двигателе.
• Сложнее проходит замена коренных вкладышей, не снимая двигатель. Потребуется приопустить коленвал, ослабив его крепление. Сильно опускать не требуется, на десять, максимум — пятнадцать сантиметров.
• Теперь вкладыши вытащить будет легче. Но потребуется алюминиевая заклепка, которую нужно вставить в смазочное отверстие, так она вытолкнет наружу подшипник. Главное, чтобы размер заклепки подходил и не царапал коленвал.

На что смотреть при выборе автомобильной химии? Не забывайте оценивать состояние вытащенных вкладышей. Если задиров нет, то можно обойтись простой сменой деталей. А вот если он сильно потрепан, все же придется шлифовать коленвал, полностью сняв его с крепления.

Не забывайте правильно подбирать сменные вкладыши. При сборке на автомобиль устанавливаются стандартные размеры. Когда проводится замена вкладышей ВАЗ 2106 не снимая двигателя, нужно соблюдать правильный шаг размерности, если у вас уже проводилась шлифовка коленвала.

Последствия для авто

В большинстве случаев подшипник скольжения трескается. Выработанный металл оставляет на коленчатом валу следы задиров. Иногда вал можно отшлифовать, но часто придется менять эту громоздкую деталь на новую, потому что даже при замене вкладышей останется приличный зазор, который нельзя убрать. Машина проедет десяток километров и снова застучит.

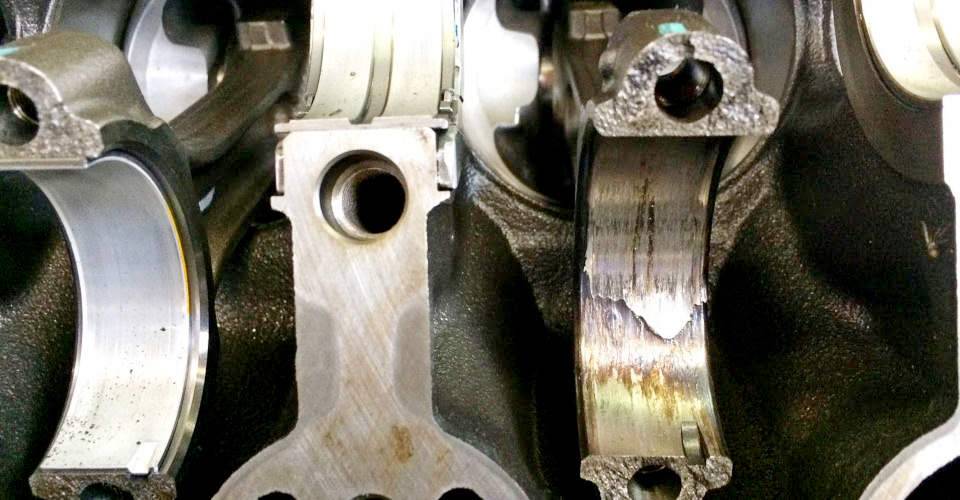

Последствия проворота: задиры на шатуне

Бывают ситуации похуже. Вкладыш распадается на маленькие части, стружка забивает масляные каналы. Силовой агрегат сразу ощущает недостаток смазки. Температура переходит за красную отметку. Появляются все проблемы, свойственные для перегрева: прогорают поршни и клапаны, деформируется прокладка головки блока цилиндра (ГБЦ).

В нашей практике были случаи, когда металлическая пластина наглухо «приваривалась» к коленвалу. Этот нарост начинал стачивать все на своем пути. На внутренней поверхности блока цилиндров появлялись большие задиры. На финальном этапе вкладыш все же отвалился и пробил картер. Масло моментально вытекло наружу.

Трудности замены вкладышей коленвала

Автолюбитель, который решил самостоятельно произвести замену вкладышей, столкнется с отсутствием специализированного инструмента и специального крана, необходимых для снятия и разборки мотора.

Замена вкладышей производиться не столь сложно, сколько очень кропотливо, потому что очень важно самым тщательным образом провести нужные замеры диаметров шеек коленвала и только потом можно сделать единственно верное решение по состоянию коленвала. По диаметрам шеей подбираются и вкладыши, которые производятся нескольких ремонтных размеров

Произвести установку вкладышей ремонтных размеров можно исключительно на шейки вала, обработанного соответственно под этот же ремонтный размер.

В тех случаях, когда шатун вытягивается от чрезмерных нагрузок, обязательно необходима полная замена шатуна.

Отсутствие профессиональных навыков а так же опыта при установке новых вкладышей может привести к неравномерному или чрезмерному их натягу и, как результат, неработоспособности двигателя.

Опытные и квалифицированные специалисты нашего автосервиса V-STUDIO подберут подходящие по размеру вкладыши, и заменят износившиеся детали. По всем интересующим вас вопросам вы можете проконсультироваться по телефонам: 900-70-99, 8 (911) 141-64-03.

Как заменить приводной ремень автомобиля своими руками?

Сначала приобретается подходящий ремень. Стоит учесть: неподходящая деталь быстро выйдет из строя. Причем разрыву не предшествует свист и иные признаки износа.

Поэтому имеется ряд важных критериев при выборе детали:

Размеры и качество. Причем смотреть надо не только на длину. В расчет берется также ширина и толщина

Стоит обратить внимание и на материал, использованный при изготовлении детали.

Производитель. Не стоит пытаться ставить на авто ремень от другой модели

Замена допускается при официально подтвержденном разрешении производителя. Проверяется по сервисной книжке, или у официального поставщика.

Ремень подходит именно для данного узла. Пример: водитель пытается поставить на генератор деталь от гидроусилителя руля. Ни к чему хорошему это не приводит.

Далее можно переходить к процедуре замены. В целом, она не отличается сложностью. Но перед заменой стоит заглянуть в сервисную книжку. Это позволит избежать неприятных неожиданностей в процессе работы.

В качестве примера взята процедура замены ремня генератора:

1. Ослабляется крепление генератора на опоре. Сам генератор придвигается ближе к двигателю.
2. Деталь снимается со шкивов. При необходимости ключом проворачивается коленвал, дабы освободить ремень. Вытаскивать его следует аккуратно. Стоит помнить — при наличии разрывов деталь цепляется за различные узлы и механизмы.
3. Устанавливается новый ремень. Его необходимо закрепить в том же виде, как был установлен старый.
4. Все снятые детали возвращаются на место. Генератор возвращается в прежнее положение. Надо помнить: придется натягивать ремень. И с новой деталью это сделать будет непросто. Здесь потребуется помощник. Его задачей будет удержание генератора в нужном положении.

В случае замены ремня для других узлов процедура похожа. Снимаются кожухи и части, мешающие доступу. Ослабляется натяжение ремня. Пример: в случае кондиционера снимается компрессор. Снимается старая деталь, ставится новая. Потом все ставится на место.

Проверка состояния роликов

На Renault Duster используются пластиковые ролики с расположенным внутри шариковым подшипником, не требующим пополнения запаса смазки в процессе эксплуатации. Для проверки состояния подшипника необходимо провернуть ролик, не допускаются посторонние шумы и заклинивание элемента. Дополнительно следует покачать ролик в вертикальной плоскости, при обнаружении биения шарикового подшипника ролик подлежит замене. Не допускается эксплуатация деталей с поврежденной или изношенной внешней частью, которая повредит поверхность нового ремня.

Источники

• https://autosecret.net/dvigatel-reno-daster/1580-remen-generatora-natjazhnoj-rolik
• https://cleanerauto.ru/kak-zamenit-remen-generatora-reno-daster-renault-duster.html
• https://fix-my-car.ru/texnicheskoe-obsluzhivanie/zamena-privodnogo-remnya/zamena-privodnogo-remnya-renault-duster.html
• https://okeyavto.ru/renault-duster/dvigatel/remen-generatora
• https://www.renault-duster.dv13.ru/texnicheskoe-obsluzhivanie/zamena-remnya-privoda-vspomogatelnyx-agregatov/
• https://razborov.net/renault/zamena-remnya-privoda-vspomogatel-nyh-agregatov-renault-duster-2.html
• https://www.DusterOk.ru/remont/kak-pomenyat-remen-generatora-na-reno-daster

Сделай руками

Многие более старые двигатели – особенно на японских автомобилях – до сих пор имеют простые клиновые ремни. Многие также имеют ребристые ремни с ручным регулятором. Типичный регулятор – это регулировочный болт; просто ослабьте стопорный болт и поворачивайте регулировочный болт против часовой стрелки – чтобы ослабить ремень, по часовой стрелке – чтобы натянуть.

Даже если шкив предназначен для простого клинового ремня, он может накапливать грязь в пазе. Поэтому вычистите его при помощи проволочной щетки, точно так же, как вы чистите шкив с множеством пазов. Дни, когда натяжение ремня проверялось надавливанием на ремень большим пальцем, давно прошли. Используйте датчик натяжения.

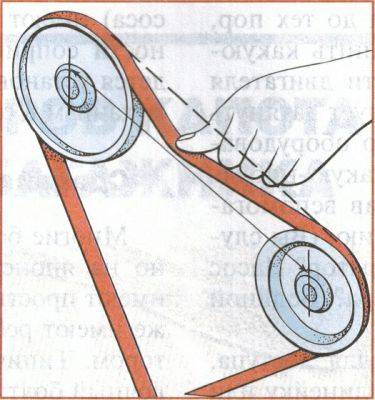

_{Не проверяйте натяжение ремня старым способом. Используйте датчик.}

Хотя существуют дорогие профессиональные датчики, мы выяснили, что датчики Gate Krik-It отлично работают и подходят к самым узким местам. Найдите участок ремня самой большой длины, лучше около 30 см. Просто приложите Krik-It датчик посередине, медленно нажмите на центр, пока не услышите щелчок, затем прекратите надавливать.

Указатель датчика поднимается, когда сталкивается с усилием ремня, и останавливается, когда вы прекращаете давить. Вы можете поднять датчик от ремня и прочитать точку расположения края указателя с помощью линейной шкалы на корпусе прибора. Затем просто поверните регулировочный болт, чтобы получить указанное натяжение, и затяните стопорный болт.

Возможно, вы знакомы со «смазкой для приводных ремней», это спрей-аэрозоль от скрипа ремней. Используйте его только как средство для быстрого прекращения скрипа ремня. Постоянное использование разрушает большинство ремней.

Замена ремня ГРМ на Renault Duster 2.0

В первую очередь нужно выставить валы так, чтобы первый поршень оказался в положении верхней мертвой точки. Для этого на шестернях есть отметки, которые соответствуют аналогичных на внутренней части корпуса ГРМ. Проворачиваем коленвал до тех пор, пока они не совпадут.

Если одной или нескольких отметок нет, нужно самостоятельно определить положение ВМТ первого цилиндра. Для этого снимаем катушку зажигания и выкручиваем свечу. С помощью чего-либо тонкого и длинного, например отвертки или болта, нащупываем через отверстие поршень. Далее прокручиваем коленчатый вал до тех пор, пока поршень не окажется в верхнем положении. Самостоятельно наносим метки на шестерни и корпус ГРМ — они пригодятся при последующем обслуживании автомобиля.

Когда метки выставлены, необходимо зафиксировать коленчатый вал. Для этого есть технологическое отверстие возле корпуса воздушного фильтра. Чтобы удобнее было работать, корпус можно снять, предварительно отсоединив от него патрубки и электронику. Выкручиваем заглушку, в которую необходимо вставить фиксатор, в качестве которого можно использовать болт с соответствующим шагом резьбы длиной не менее 80 мм. Он упрется в специальную пластину на валу и предотвратит его прокручивание.

Теперь настала очередь ремня. Чтобы снять старый ремень нужно ослабить натяжной ролик (см. рис. 2). Если не получится отвести его, можно снять полностью. Обычно на новом ремне есть стрелки, указывающие направление вращения и метки, соответствующие таким же на шестернях валов. Если таковых нет — перенесите их со старого на новый. Если есть — строго соблюдайте за их совмещением с отметками на шкивах.

рис. 2

Удобнее всего одевать ремень на распредвалы, а далее — на помпу, и обводной ролик. В последнюю очередь обведите ремень ГРМ вокруг распредвала и натяжного ролика. Если ролик снимали или решили поставить новый — зафиксируйте его в натянутом состоянии, чтобы было больше места для операций с ремнем. Когда ремень и ролик установлены, отпустите пружину последнего.

Нормальным натяжение ремня ГРМ считается, если его нельзя провернуть вокруг своей оси более чем на четверть полного оборота. Также он не должен отклоняться более чем на 1-2 см в промежутке между роликом и распределительным валом.

После того как ремень установлен и вы проверили совпадение всех меток, можно разблокировать коленчатый вал. Выкручиваем болт и ставим на место заглушку, устанавливаем корпус воздушного фильтра и все, что к нему было присоединено.

Замена на дизельном автомобиле

Замена ремня ГРМ на дизельном варианте объемом 1.5 см3 схожа с заменой на бензиновых. Её также можно произвести своими силами. Но на Дастер дизель необходимо контролировать расположение меток для того, чтобы не нарушить фазы газораспределения. Во время установки метки на распределительном валу и на насосе ТНВД должны совпадать с метками на ремне. А метка на шкиве ТНВД должна совместиться с меткой на блоке цилиндров. Если метки не совпадают, то требуется произвести установку второй раз.

По рекомендациям завода-изготовителя, при замене ремня ГРМ на Рено Дастер обязательно меняют ролики (натяжной и опорный). Для снятия натяжного ролика ключом на 16 скручивается гайка со шпильки, и ролик демонтируется. Опорный снимается при помощи ключа Torx T-50 путем выкручивания винта с шлицами в виде звездочки. Ролики устанавливаются с моментом затяжки 50 Ньютон-метров.

Расточка

Все шатуны снимаются после последовательной проверки зазоров, также демонтируется и шлифуется коленчатый вал. Проведение расточки возможно только на специальном оборудовании – центростремителе, которое нечасто можно встретить у обычных автовладельцев. Поэтому здесь потребуется обращение к специалистам. После шлифовки производится подбор вкладышей коленвала соответствующего размера. Здесь не обойтись без такого инструмента, как микрометр, и примерки выбранных элементов. Далее все детали коленчатого вала устанавливаются в обратном порядке и завинчиваются крышки на коренных подшипниках.

Стоит отметить некоторые особенности обратного монтажа шатунов и вкладышей. Последние предварительно смазываются маслом, также должны быть закручены крышки. По сравнению с проводимыми подготовительными работами, на монтаж уходит намного меньше времени. При этом не стоит забывать про эксплуатацию коленчатого вала, которая характеризуется высокими нагрузками, а также про его высокую стоимость. Необходимо сделать все возможное для увеличения периода функционирования. Основную роль здесь играет шлифовка, проведенная в подходящее время. Такая процедура обеспечивает гладкость шеек и подготавливает их к дальнейшей эксплуатации.

Снятие

Установите автомобиль на двухстоечный подъемник.

Снимите защиту поддона картера двигателя.

Слейте масло из двигателя.

Снимите масляный фильтр.

Снимите нижнюю реактивную тягу.

Зафиксируйте ремнем радиатор на автомобиле страховочный ремень (или ремни).

Снимите подрамник передней подвески.

Снимите опорный подшипник вала привода правого переднего колеса.

Разъедините разъем датчика уровня масла (если установлен) (2).

Снимите верхний подкос (3) каталитического нейтрализатора.

Отверните болты крепления поддона картера двигателя.

Установите гидравлический домкрат для опоры поддона картера двигателя.

Снимите болты крепления поддона картера двигателя.

Снимите поддон картера двигателя, удерживая его с помощью гидравлический домкрат.

Наклоните поддон картера двигателя вперед, чтобы получить доступ к болтам крепления масляного насоса.

Частично ослабьте затяжку болтов поддона картера двигателя на 3-5 мм.

Отсоедините масляный насос, чтобы снять поддон картера двигателя.

Снимите:

• поддон картера двигателя,
• прокладку поддона картера двигателя,
• масляный насос.

Снятие вкладышей шатунных подшипников цилиндра №2

Протрите очистителем поверхностей нижние головки шатунов.

Отметьте положение крышки шатуна относительно шатуна с помощью нестираемого карандаша.

Установите коленчатый вал в положение ВМТ.

Снимите:

• болты крепления шатуна,
• крышку шатуна,
• нижний вкладыш шатунного подшипника.

Протрите очистителем поверхностей привалочные поверхности крышек шатунов.

Установите соединительную тягу приспособления на шатун.

Сдвиньте шатун вверх, чтобы высвободить его из шатунных шеек.

Поверните коленчатый вал на 90° по часовой стрелке (со стороны привода ГРМ).

Потяните поршень в сборе с шатуном, используя соединительную тягу приспособления, стараясь не позволить поршню коснуться форсунок охлаждения днища поршня.

Снимите верхний вкладыш шатунного подшипника.

Протрите очистителем поверхностей привалочные поверхности подшипников на корпусе шатуна.

Причины поломки

Конструктивные повреждения и износ в процессе эксплуатации – это самые распространенные причины для замены деталей. Несмотря на регулярное поступление смазки и аккуратную эксплуатацию мотора, данный процесс неизбежен. С течением времени утончается поверхность шеек, свободное пространство между ними становится больше, из-за этого коленвал приобретает свободный ход, снижается давление масла и, как следствие, его подача. Все это вызывает преждевременный выход из строя всей системы двигателя.

Прокручивание является второй причиной для проведения ремонтных работ. Многим доводилось слышать об этом или заниматься решением данной проблемы самостоятельно, но не все автовладельцы знают, из-за чего возникает такая ситуация. имеют тонкие пластины, которые ложатся в специальную постель. При этом небольшие выступы размещены по всей внешней поверхности полуколец, они должны соприкасаться с фронтальной частью блока, как это и происходит в новых моторах. Некоторые условия снижают сопротивляемость усиков по отношению к вкладышу, он прилипает к шейке коленвала и проворачивается. В такой ситуации работа двигателя прекращается. Стоит отметить наиболее частые причины ее развития:

• функционирование мотора сопряжено с постоянным превышением установленных нагрузок;
• смазка имеет слишком жидкую структуру;
• крышки подшипников стоят с низким натягом;
• отсутствие масла, его излишняя вязкость или же присутствие в составе абразивных соединений.

Устройство двигателя Renault Duster 2.0 л.

Двигатель Дастер F4R объемом 2 литра бензиновый, четырехтактный, четырехцилиндровый, рядный, шестнадцатиклапанный, с верхним расположением двух распределительных валов. Порядок работы цилиндров: 1–3–4–2, отсчет – от маховика. Система питания – распределенный впрыск топлива. Двигатель с коробкой передач и сцеплением образуют силовой агрегат – единый блок, закрепленный в моторном отсеке поперечно на трех эластичных резинометаллических опорах. Правая опора крепится к кронштейну на верхней крышке ремня привода газораспределительного механизма, а левая и задняя – к картеру коробки передач. Блок цилиндров двигателя отлит из чугуна, цилиндры расточены непосредственно в блоке. В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала со съемными крышками, которые крепятся к блоку специальными болтами. Отверстия в блоке цилиндров под подшипники обрабатываются при установленных крышках, поэтому крышки не взаимозаменяемы и для отличия промаркированы на наружной поверхности (счет крышек ведется со стороны маховика). На торцевых поверхностях средней опоры выполнены гнезда для упорных полуколец, препятствующих осевому перемещению коленчатого вала. Вкладыши коренных и шатунных подшипников коленчатого вала стальные, тонкостенные с антифрикционным покрытием, нанесенным на рабочие поверхности вкладышей. Коленчатый вал с пятью коренными и четырьмя шатунными шейками.

Двигатель для Дастера в нынешнем виде появился еще в 1993 году. Если 1.6 литровые моторы для Дастера производят в России на мощностях «Автоваза» в Тольятти, то 2-литровый атмосферник привозят с завода Рено в Испании.

Привод ГРМ двигателя Рено Дастер 2.0

Схема ГРМ Дастер 2.0 1 Зубчатый шкив коленвала 2 Ремень ГРМ 3 Обводной ролик ГРМ 4 Натяжной ролик 5 Шкив распредвала выпускных клапанов 6 Фазовращатель 7 Шкив насоса охлаждающей жидкости

16 клапанный механизм ГРМ Дастера 2.0 приводится в движение благодаря ремню. Замену ремня необходимо производить раз в 60 000 километров пробега. При обрыве ремня ГРМ клапана гнет, поэтому не стоит тянуть с заменой. Двигатель имеет гидрокомпенсаторы, поэтому лишний раз туда лезть не придется. Чуть выше схема ГРМ более мощной версии с фазовращателем.

Характеристики двигателя Дастер 2.0 135 л.с. 4х4

• Рабочий объем — 1998 см3
• Количество цилиндров — 4
• Количество клапанов — 16
• Диаметр цилиндра — 82,7 мм
• Ход поршня — 93 мм
• Мощность л.с. — 135 при 5500 оборотах в минуту
• Мощность кВт — 99 при 5500 оборотах в минуту
• Крутящий момент — 195 Нм при 3750 оборотах в минуту
• Система питания двигателя — распределенный впрыск
• Степень сжатия — 11
• Привод ГРМ — ремень
• Максимальная скорость — 177 км/ч (с АКПП 172 км/ч)
• Разгон до первой сотни — 10.4 секунд (с АКПП 11.7 сек.)
• Расход топлива по городу — 10,3 литра (с АКПП 11.3 л.)
• Расход топлива в смешанном цикле — 7,8 литра (с АКПП 8.7 л.)
• Расход топлива по трассе — 6,5 литра (с АКПП 7.2 л.)

Характеристики двигателя Дастер 2.0 143 л.с.

• Рабочий объем — 1998 см3
• Количество цилиндров — 4
• Количество клапанов — 16
• Диаметр цилиндра — 82,7 мм
• Ход поршня — 93 мм
• Мощность л.с. — 143 при 5750 оборотах в минуту
• Мощность кВт — 105 при 5750 оборотах в минуту
• Крутящий момент — 195 Нм при 400 оборотах в минуту
• Система питания двигателя — распределенный впрыск
• Степень сжатия — 11
• Привод ГРМ — ремень
• Максимальная скорость — 180 км/ч (с АКПП 174 км/ч)
• Разгон до первой сотни — 10.3 секунд (с АКПП 11.5 сек.)
• Расход топлива по городу — 10,1 литра (с АКПП 11.3 л.)
• Расход топлива в смешанном цикле — 7,8 литра (с АКПП 8.7 л.)
• Расход топлива по трассе — 6,5 литра (с АКПП 7.2 л.)

Замена двигателя Renault Duster с прибавкой мощности была связана не с желанием улучшить расход топлива или динамику, ведь эти параметры остались без изменений, а с переходом на новый экологический стандарт. В итоге 135 сильный мотор соответствует параметрам экологичности Евро-4, а 143 сильный агрегат уже вписывается в Евро-5.

Как выбрать

Независимо от причины, вызвавшей ремонт мотора и замену вкладышей, расточка коленчатого вала является обязательным пунктом. Установка новых деталей возможна только на отшлифованный либо новый механизм. При наличии повреждений и рытвин только на одной шейке, обрабатываются все элементы для достижения единого общего размера. Стандартные детали устанавливаются в процессе конвейерной сборки двигателя. К примеру, ремонтные вкладыши коленвала для автомобилей ВАЗ реализуются в четырех вариантах. То есть расточка может производиться максимум четыре раза. Моторы для таких машин, как «Москвич» и ГАЗ, имеют дополнительную пятую и шестую шлифовки до 1,5 и 1,2 мм соответственно. Оптимальным вариантом станет подбор необходимых размеров тем человеком, который занимался шлифовкой. Расточка может привести к необходимости подбора элементов, размер которых существенно превысит прежний. Это зависит от глубины рытвин на шейках и их количества. Вкладыши представлены в продаже в виде комплектов для обоих видов шеек.
