Рено сандеро 2
Блок в салоне
Расположен с левой стороны, под защитной крышкой.
p, blockquote 19,0,0,0,0 —>
| F1 | 30А электро стеклоподъемники передние |
| F2 | 10А дальний свет левая фара |
| F3 | 10А дальний свет правая фара |
| F4 | 10А ближний свет левая фара |
| F5 | 10А дальний свет правая фара |
| F6 | 5А задние габариты, подсветка номера, подсветка |
| F7 | 5А передние габариты |
| F8 | 30А электро стеклоподъемники задние |
| F9 | 7,5А задний противотуманный фонарь |
| F10 | 15А звуковой сигнал |
| F11 | 20А центральный замок |
| F12 | 3А ABS/ESP |
| F13 | 10А освещение салона, климатическая установка |
| F14 | 5А датчик угла поворота руля |
| F15 | 15А стеклоомыватель, парковочный радар, фонарь заднего хода |
| F16 | 5А аудиосистема, обогрев стекла, ограничитель скорости |
| F17 | 7,5А ДХО |
| F18 | 7,5А стоп сигнал |
| F19 | 5А система управления |
| F20 | 5А подушки безопасности |
| F21 | резерв |
| F22 | резерв |
| F23 | резерв |
| F24 | 15А указатель поворота |
| F25 | 10А противоугонная система |
| F26 | 15А блок управления электрооборудованием |
| F27 | 20А подрулевые выключатели (вход на ближний свет) |
| F28 | резерв |
| F29 | 25А подрулевые выключатели (вход на дальний свет) |
| F30 | резерв |
| F31 | 10A щиток приборов |
| F32 | 7.5A аудиосистема |
| F33 | 15A прикуриватель |
| F34 | 15A диагностический разъем |
| F35 | 5A обогрев наружных зеркал |
| F36 | 5A привод зеркал |
| F37 | 30A стартер |
| F38 | 30A стеклоочиститель |
| F39 | 40A кондиционер |
| R1 | 35A реле кондиционера |
| R2 | 35A реле заднего обогрева стекла |
Если у Вас автомобиль с повышенной комплектацией и количество реле и предохранителей отличается, сверьтесь с данным описанием.

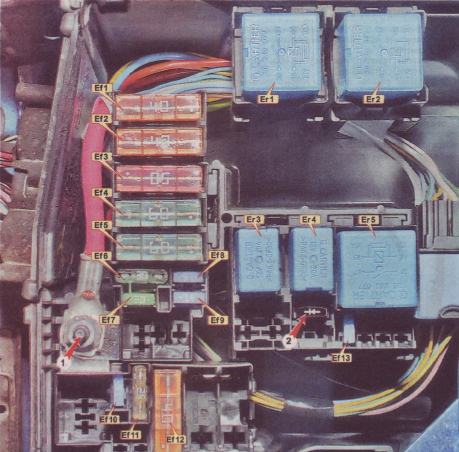

Блок под капотом
Он расположен в монтажном отделении в моторном отсеки.
Обозначение
p, blockquote 26,0,0,0,0 —>
- Клемма аккумулятора
- Диод компрессора кондиционера
| Ef1 | 40А Правый элемент обогрева ветрового стекла |
| Ef2 | 40А Левый элемент обогрева ветрового стекла |
| Ef3 | 50А ABS/ESP |
| Ef4 | 60А Иммобилайзер, цепь питания предохранителей в салоне F28-F31 |
| Ef5 | 60А Питание цепей предохранителей в салоне F11, F23 — F27, F34 и F39 |
| Ef6 | 30А ABS/ESP |
| Ef7 | 30А Обогрев заднего стекла и зеркал |
| Ef8 | 15А Противотуманные фары передние |
| Ef9 | 15А Обогрев сидений |
| Ef10 | 15А Муфта кондиционера (комплектация с кондиционером) / 25А Первая скорость электровентилятора (комплектация без кондиционера ) |
| Ef11 | 25А Предохранитель для реле системы управления двигателем |
| Ef12 | 40А Электровентилятор системы охлаждения |
| Ef13 | 15А Система управления двигателем |
| Er1 | 35А Реле левого обогрева стекла |
| Er2 | 35А Реле правого обогрева стекла |
| Er3 | 20А Реле топливного насоса |
| Er4 | 20А Реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации) |
| Er5 | 35А Реле управления двигателем |
Мы так же подготовили видео у себя на канале по данной статье. Смотрите и подписывайтесь.
p, blockquote 28,0,0,0,0 —> p, blockquote 29,0,0,0,1 —>
Движемся в направлении решения возникающих неисправностей
1. Если автомобиль Рено Логан «грешит» неисправностью бензонасоса, следует рассмотреть нюансы его электро-подключения и особенности функционирования. И делать ремонт своими руками лишь в том случае, если вы специалист. Внимательно проверяем соответствующий предохранитель в плане его целостности. В случае обрыва нити – заменяем. Не нужно пренебрегать мониторингом работоспособности реле насоса. Также проверяем. Эти две неисправности – наиболее частые причины выхода из строя насоса топливоподачи. Интернет насыщен множеством информации на данную тематику. 2. В случае износа наконечника рулевой тяги заменить его весьма несложно:
- демонтируем колесо;
- откручиваем гайку, фиксирующую шаровой палец наконечника;
- посредством нескольких целенаправленных воздействий молотком извлекаем шарнир из уха в поворотном кулаке;
- рассоединяем наконечник с тягой и навинчиваем на нее новый элемент (соблюдаем определенные правила – учитываем количество резьбовых витков посадки старой детали на тяге и пользуемся видеоматериалом).
3. Для замены изношенных колодок в передних тормозных механизмах действуем по следующему алгоритму:
- начинаем снятием колеса;
- отвинчиваем пару болтов, которыми суппорт удерживается на кронштейне;
- вынимаем отработанные колодки;
- устанавливаем на их места «свежие» детали;
- процесс сборки обратен процедуре демонтажа (для удобства работ пользуемся подходящим видео).
4. Если в механическом трансмиссионном агрегате Рено Логан переключение ступеней становится жестким или затруднительным, то самостоятельно выполняем регулировку кулисы. Процедура осуществляется на яме и выглядит таким образом:
- рычаг переключения переводим в нейтральную позицию;
- откручиваем болт;
- фиксируем тягу в требуемом положении и затягиваем болт.
5. Ремонт и обслуживание машины дело ответственное, и не всегда легкое. Если произошел порыв тормозного шланга, то его меняем на новый элемент. Для осуществления этого действия выполняем следующие манипуляции:
- откручиваем оба наконечника шланга: от магистрали и суппорта;
- в скором темпе устанавливаем новую деталь;
- выполняем прокачку системы путем нескольких нажатий на тормозную педаль Renault Logan с последующим открыванием штуцера до наступления момента полного исчезновения воздушных пузырьков в вытекающей жидкости;
- при затруднениях в работе пользуемся видео-инструкцией.
6. Когда стеклоочистители издают посторонний шум появляется необходимость «снабдить» их механизм смазкой. Производим это действие в таковом порядке:
- разбираем пластмассовые панели, накрывающие узел и располагающиеся под лобовым стеклом;
- отсоединяем механизм и извлекаем его в сборе;
- выполняем очистку с последующей смазкой движущихся элементов;
- собираем узел и диагностируем на предмет отсутствия неприятного шума.
7. При обрыве троса ручного тормоза узел перестает функционировать. Замена детали предусматривает выполнение следующих несложных мероприятий:
- в салоне отсоединяем оборванный трос от рукоятки привода;
- демонтируем узел крепления к кузову Рено Логан;
- установку нового троса производим на место старого;
- регулируем степень натяжения и ход рукоятки;
- проверяем работоспособность.
Чтобы произвести ремонт и обслуживание в Рено Логан запасаемся минимально требуемым набором инструментов.

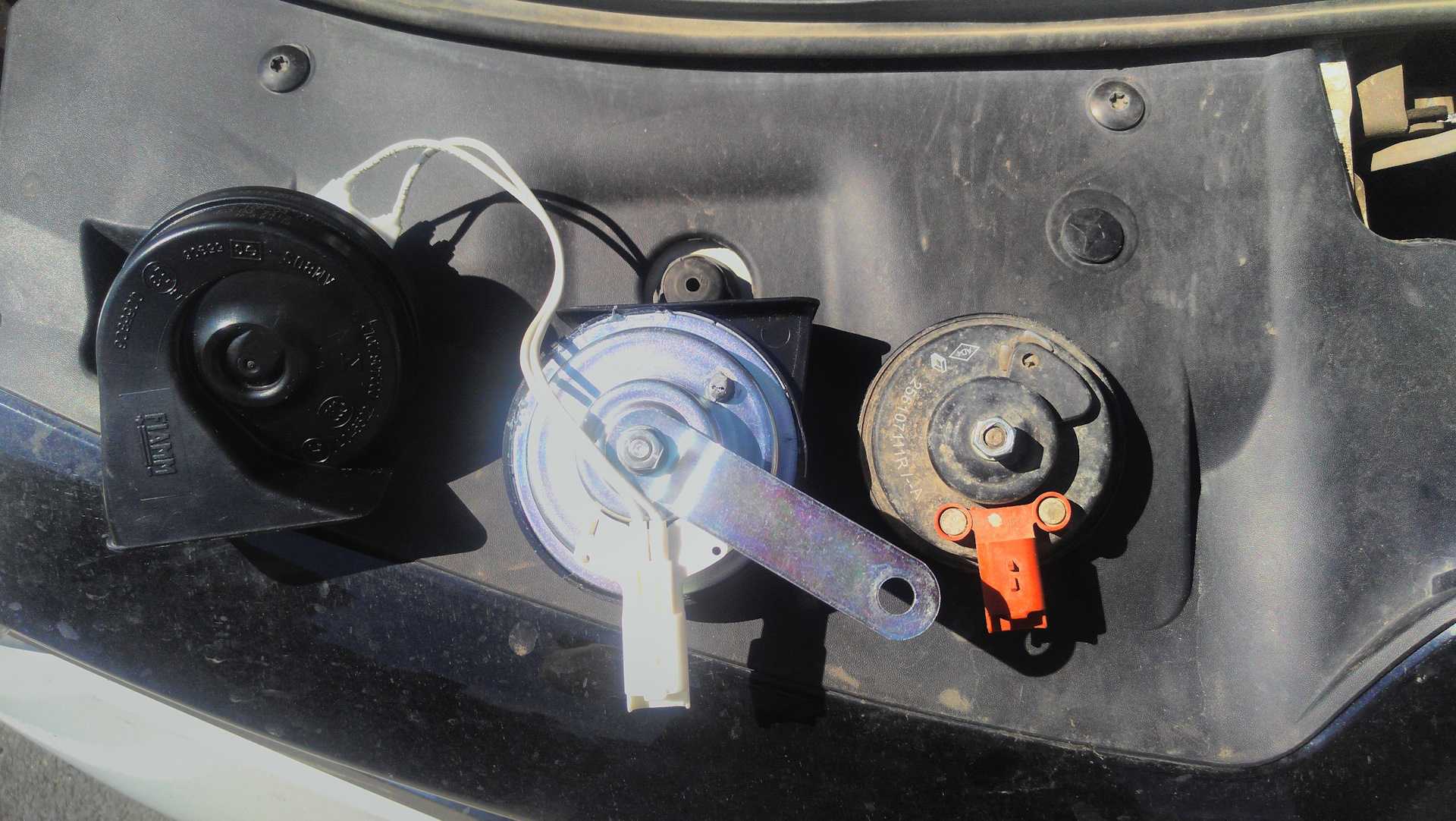

Где находится звуковой сигнал на Рено Логан
Присутствие звукового сигнала в автомобиле Рено Логан позволяет его владельцу в некоторых случаях избежать аварийной ситуации.
Как поступить, если обнаружилась неисправность данного важного узла и звук не исходит из клаксона, то есть не работает звуковой сигнал?
Некоторыми владельцами Рено Логан высказываются недовольства по поводу внезапного наступления этой опасной поломки. Наш материал адресован именно такой категории водителей, ведь в нем будут рассмотрены особенности поиска неисправности и меры по ее устранению. Также мы расскажем, где находится звуковой сигнал, и как осуществляется ремонт звукового сигнала.
Суть поиска
Для оперативного выявления причины, побудившей клаксон Рено Логан упорно молчать, вначале требуется проверить предохранитель на предмет его целостности. Иногда поломка способна затаиться непосредственно в сигнале, который также нуждается в проверке. Где находится звуковой сигнал, имеет представление почти каждый владелец Логан.
- Подбираемся к элементу.
- Вооружившись мультиметром, контролируем присутствие напряжения на его выводах. Операцию можно осуществить с помощником, поскольку во время этого действия (замера) звуковой сигнал должен быть активирован путем нажатия кнопки на рулевом колесе.
- Если напряжение отсутствует, перемещаемся к монтажному блоку для проверки предохранительного элемента.
- Если предохранитель цел, но питание по-прежнему отсутствует, то ищем причину неисправности в схеме контактов рулевого колеса.
- Далее потребуется разборка кнопки активации звукового тона с детальным осмотром состояния ее контактной группы. В большинстве ситуаций именно контакты становятся «виновниками» пропажи сигнала, поскольку в момент нажатия кнопки может происходить их подгорание.
- Упругие элементы кнопки следует подвергнуть очистке и смазке. Если звук и здесь не появляется, не отчаиваясь, продолжаем розыскную работу.
- Проверяем реле на предмет способности его к подаче электрического сигнала к звуковому устройству.
- Нажимая на кнопку несколько раз, прислушиваемся к реле и, убедившись в отсутствии признаков его жизнеспособности, заменяем новым элементом. Даже при рабочем реле возможна пропажа подачи электропитания к его выводам. Проверяем целостность цепи.
- Иногда встречаются неисправности, обусловленные перегоранием высоковольтного кабеля, посредством которого осуществляется подача питания к реле. Здесь проверяем присутствие напряжения на положительном выводе реле. Выполнить проверочное действие можно с помощью мультиметра, а в его отсутствие – контрольной лампой.
- Когда напряжение не обнаруживается, разбираем блок реле и ищем обрыв контакта. Эта работа под силу самому владельцу без надобности привлечения автоэлектрика.
- Тщательно проверяем целостность кабеля плюсового контакта вплоть до головного источника, ведь от пропажи питания именно в нем никто не застрахован.
- В числе распространенных причин может фигурировать окисление или обрыв массового контакта с кузовом Renault Logan. Если присутствует факт обрыва, то об этом может свидетельствовать отказ в работе и других токоприемников бортовой автомобильной сети.
Обозначенные неисправности вполне устранимы в условиях гаража. Главным условием является принятие мер в плане безопасности. Если же не работает звуковой сигнал, после проведенных манипуляций, обратитесь за помощью к специалистам.
Подведем итоги
Ремонт звукового сигнала в автомобиле Рено Логан потребуется простейший набор инструментов и незначительный опыт «общения» с электрической частью авто Renault Logan. Наш материал подойдет в качестве инструкции, позволяющей выявить и устранить неисправность в соответствии с обозначенным здесь алгоритмом действий.
Самостоятельный ремонт
Если ваш автомобиль еще находится на гарантии, то такая неисправность относится к гарантийному случаю, и у вас есть полное право ехать к официальному дилеру. Однако, как правило такая поломка происходит, тогда, когда о гарантии и речи быть не может. Очень часто водителей ваз интересуют вопросы, где находится иммобилайзер на ваз 2115, как отключить иммобилайзер на ваз 2112, или других моделей ваз имеющих иммобилайзер. Но и в этом случае самостоятельный ремонт не займёт много времени и не потребует специальных навыков и усилий.
- Отсоединяем аккумулятор от сети автомобиля.
- Демонтируем пластиковый кожух рулевой колонки, отвернув 2 самореза. Таким образом мы открыли доступ к подрулевому переключателю.
- Сам переключатель демонтируем отвернув также 2 винта.
Если провод питания клаксона отсоединился или перетёрся, это будет видно сразу. В этом месте, где отмечено маркером провод и отпадает от места пайки.
Следующим этапом ремонта будет перепайка проводов, что предполагает собой использование паяльника. Все контакты необходимо обезжирить, конец провода припаиваем на место расположения старых контактов и прокладываем его таким образом, чтобы ничего не мешало при обратной сборке.
Устанавливать механизм рекомендуется в порядке аналогичном порядку снятия, после чего подключается электрическая сеть и проверяется работа звукового сигнала.
Вышеописанная причина не может являться гарантом всех случаев, когда пропадает звуковой сигнал, но является чаще всего встречающейся причиной.
Кроме всего вышеперечисленного может выйти из строя сам клаксон, который расположен под капотом автомобиля, а также соединения и контакты которые в своих условиях эксплуатации подвержены воздействию влаги, а, следовательно, и коррозии.
Звуковой сигнал в автомобилях необходим для предотвращения аварийных ситуаций, которые могут возникать во время движения. Но иногда клаксон перестает работать и это создает массу затруднений. Попробуем разобраться, как действовать в данном случае и какие инструменты, и материалы понадобятся для самостоятельного ремонта.
Если повреждена электрическая цепь, то возможно появление короткого замыкания. В этом случае звуковой сигнал Рено Логан работать не будет. Нужно прежде всего проверить целостность предохранителя.
Если он исправен, то проверяем состояние самого звукового сигнала. Он расположен под капотом, в районе радиатора. Чтобы проверить его состояние, выполняем несколько простых действий:
- Найти место расположения звукового сигнала
- При помощи мультиметра проверить наличие напряжения на его контактах. Чтобы выполнить это, потребуется помощник, который будет нажимать на кнопку на руле.
- При отсутствии напряжения проверяем состояние предохранителя. Если он исправен, то проверяем исправность кнопки на рулевом колесе.
- Разбираем кнопку и смотрим на состояние контактов. В некоторых случаях они могут немного подгореть и перестанут пропускать ток.
- Если контакты загрязнены, следует прочистить их и обработать силиконовой смазкой.
Предохранители и реле Рено Сандеро Степвей
