Рено Логан замена ремня вспомогательных агрегатов

Комплектация без ГУР и кондиционера

Модели, в которых отсутствует ГУР и компрессор кондиционера, отличаются самым простым обслуживанием, и часто встречаются у авто с 8 клапанами. Главный недостаток такой компоновки: перетянутый ремень может стать причиной повреждения генератора. Демонтаж узла производится от коленвала.

Не следует оставлять без внимания и контактные щётки генератора, обслуживание которых проходит в следующем порядке:

• Детали снимают.
• Извлекаются рычаги шасси.
• Разбираются крепёжные каркасы с верхней части.
• Снимается защита с картера мотора.
• В процессе эксплуатации щётки могут засоряться, поэтому они обязательно очищаются от грязи.
• Установка выполняется в обратном порядке.

В каждой из комплектаций стоит проверить состояние обгонной муфты (которая входит как в конструкцию дизеля, так и бензиновых версий). Именно заклинившая муфта служит первой причиной появления свиста. По отзывам владельцев, этот элемент может потребовать полной замены комплекта — ремня, привода, роликов, натяжителей (в частности при повреждении ушка), выступая паразитным элементом.

Снятие двух роликов

Вначале ключом накидным (на 15) срывается болт «нижнего» натяжного ролика с помощью вспомогательной трубы. Нужно ключом сорвать болт и открутить его до конца рукой и, вытащить вместе с шайбой, а затем вытаскиваем ролик со шпильки.

Установленный на заводе подшипник натяжного ролика ещё крутится, как новый не шумит. Снять пыльник с подшипника и смазать и, установить обратно на двигатель. Стоит ли его менять, если крутятся шарики и не хрустят, хотя образовалась на самом ролике в месте прилегания ремня выработка, что не критично.

Номер подшипника 203, закрывается с двух сторон пыльниками. Производитель Польша.

До второго «верхнего» обводного ролика нужно подлезть рукой снизу, заранее демонтировав пластиковую защиту под бампером (см. видео ниже в статье). Для работы нужен накидной ключ (на 13). Срываем болт и отворачиваем от руки и, вытаскиваем его вместе с шайбой, а затем вытянем сам ролик. Эти две шайбы защищают подшипник от пыли и грязи.

На смартфоне проверка программой штрихкода новых роликов, показывает, что они подлинные из Нидерландов. Не рекламирую, кто знает, будут ли они работать должным образом и как продержаться в эксплуатации автомобиля.

Новые пластиковые ролики оказались в два раза лёгкие, если сравнить с железными Польскими установленными на заводе.

Установка новых дешёвых роликов

Устанавливается всё в обратном порядке снятию. Вначале ставится дальний «паразитный» обводной ролик, заранее протираются его две шайбы от пыли, грязи тряпочкой. Ролики ставиться любой стороной, обе одинаково зеркальные. Шайбы ставятся грязной стороной наружу, а выпуклой чистой к подшипнику.

Как установили шайбу с роликом, обязательно проверьте, на своём ли месте он сидит. Затем наживляется болт с наружной шайбой и затягивается ключом на (13). Также ставиться второй «нижний» ролик.

Нужно хорошо завернуть болт паразитного ролика с определённым усилием, не перетягивая, но так чтобы не отвернулся, если сорвать резьбу будет много работы.

Затем ставится новый второй ролик и затягивается болт, также не сильно усердствуя. Как писал выше оба ролика одинаковые по всем параметрам и размерам.

Думаю, старые заводские ролики можно отремонтировать, установив в них новые 203 закрытые пыльниками подшипники.

В этот раз установлю ремень генератора Bosch 6РК 1815, по своему товарному виду нравится. На автомобилях Рено Логан с кондиционером и гидроусилителем руля длина ремня 1815-1822 мм, 6РК -ширина шесть ручейков.

Установка нового ремня Генератора

Вначале сверху под капотом накидывается ремень на шкив Гура руля и поправляется, чтобы ручейки привода ровно сели на зубья шкива. Затем ремень заводится между двумя установленными роликами и одна сторона прокладывается к шкиву генератора и кондиционера, а другая в конце накидывается на шкив коленчатого вала.

Остаётся натяжной ролик «нижний» отжать ключом (на 15) используя вспомогательную трубу и, накинуть ремешок снизу на шкив коленвала. Если не получится установить, тогда прокручивается двигатель на нейтральной скорости передач ключом установленный на болт шкива коленчатого вала по часовой стрелке вместе с ремнём.

В конце работы проверяется, ровно ли сели ручейки ремня на зубья, если нет, тогда за болт крутится коленвал и одновременно сажается ремень на своё родное место так, чтобы не выпирал наружу или внутрь шкивов.

В завершающей части работы устанавливается пластиковая защита и колёса автомобиля.

Замена ремня генератора Рено Логан с 16 Кл. двигателем к4м видео

Подписывайтесь на канал в Дзен Автоблог Альберта, пишите комментарии и ставьте лайки. До скорых встреч на страницах блога AAuhadullin.ru!

Если автомобиль оснащен климатической системой?

В моделях Renault logan, которые оснащены функциями кондиционирования салонного пространства, присутствуют две версии компоновки узлов вспомогательных систем:

1. компрессор в паре с генератором находятся по одну сторону мотора;
2. данные агрегаты располагаются с разных боков двигателя.

Первый случай подразумевает присутствие одного ременного привода для вспомогательных агрегатов. Здесь регулировка натяжения осуществляется посредством соответствующего ролика.

Во втором варианте для активации этих узлов применяются два ремня (отдельно для каждого из обозначенных агрегатов).

В случае расположения агрегатов по разные стороны от мотора, замена ремня вспомогательных агрегатов выполняется в таковом порядке.

1. Снимаем ременной механизм, вращающий компрессорный агрегат. Для этого достаточно применить его разрезание.
2. Заменяем ременной механизм, активирующий генератор (процедура рассмотрена здесь же).
3. Устанавливаем ременный держатель (он присутствует в комплекте вместе с ремнем для компрессора) в нижнюю область шкива коленчатого вала.
4. Надеваем ремешок на компрессорный шкив и заводим его за держатель, ранее установленный на шкив вала.
5. Сдвигаем держатель с зафиксированным ремнем по шкиву вала. Выполняем это действие в направлении часовой стрелки до такого положения, которое можно достичь ручным усилием.
6. Устанавливаем крючок (также поставляется с компрессорным ремнем): — одним его краем цепляем за поверхность кронштейна фиксации компрессора, а другой (она сильнее изогнута) – непосредственно за ветвь ремня. Данный элемент необходим для возможности предотвращения сползания верхней ременной ветви с компрессорного шкива.
7. Для посадки ремня в шкивном ручье прокручиваем коленчатый вал.
8. Удаляем крюк и вспомогательный держатель. Эти элементы носят разовый характер, поэтому по завершении работ они подлежат утилизации.
9. Проворачиваем коленчатый вал (не менее двух оборотов). Это позволит ремню компрессора обрести свою корректную позицию. Таким образом, была осуществлена замена ремня дополнительного оборудования на машине Рено Логан.

Если компрессорный агрегат с генератором размещены по один бок от мотора, замена ремня привода осуществляется нижеприведенным образом.

1. Открываем капотную крышку Renault Logan и незначительно выворачиваем болт натяжного узла ремня.
2. Снимаем колесо с правой стороны передка и защитный моторный брызговик там же.
3. Выкручиваем пару болтов, фиксирующих натягивающий ролик, и извлекаем узел.
4. Никогда не пренебрегайте заменой ролика на новый, когда происходит замена ремня привода.
5. Устанавливаем новый ролик, однако болты фиксации узла пока на максимум не затягиваем.
6. Выполняем навеску ремня. Укладку в шкивы осуществляем с таким расчетом, чтоб обеспечить свободное положение наружного ручья.
7. Уровень натяжения регулируем посредством предназначенного болта.

Вот и завершена замена приводного ремня на модели Рено Логан. Производителем рекомендуется осуществлять проверку натяжения посредством приспособленного тензометрического тестера. Это обуславливает отсутствие данных о степени прогиба ременной ветви на страницах технических мануалов.

В практической сфере прибегают к ориентировочной оценке корректности величины натяжного усилия посредством «правила большого пальца». Суть следующая: выполняем надавливание на ветку и линейкой меряем величину прогиба. В соответствии с приведенным методом, если показатель расстояния по шкивным центрам составляет в пределах 180-280 мм, то ориентировочное значение прогиба будет приближаться к 6 мм.

С помощью указанного способа реально выявить лишь повышенное ослабление. Если имеет место цель конкретнее определить натяжение, тогда следует обращаться к сервисной помощи.

1. Болтовой крепеж, удерживающий натяжной ролик, заворачиваем, учитывая регламентированное усилие – 21 Нм.
2. Проворачиваем вал на 3 полноценных оборота и добиваемся соответствующего расположения ремня в ручьях шкивов.
3. Вторично выполняем мониторинг степени натяжки и, при потребности, осуществляем регулировку.
4. Весь перечень демонтированных элементов устанавливаем на прежние позиции.

Пошаговая инструкция по замене ремня ГРМ

Замена привода на авто без кондиционера.

Это актуально для владельцев первого поколения Рено Сандеро и Рено Логан.

На Рено Сандеро ремень генератора должен устанавливаться при помощи специального устройства – тензометрического тестера. Это связано с тем что на авто без кондиционера и гидроусилителя на двигателях нет специального устройства – натяжителя ремня. Поэтому необходимо оценивать натяжение вручную или при помощи тестера. Регулировка осуществляется затягиванием болтов ролика. Перенатяжение ремня чревато преждевременным выходом из строя роликов и подшипников генератора.

Для такого типа силового агрегата используется другой тип ремня – 5К1110. Он так же пятиручьевой, но его длина меньше – 1110 миллиметров.

Артикулы

Всем водителям Рено Логан известно, что ремешки дополнительного оборудования помечаются артикулами:

Артикул — 77001-11671

• 77001-11671 либо 82008-33541 – 5K 1747 для укомплектовки с ГУР и кондиционером;
• 82008-41132 либо 82000-61673 – 5K 1110 с ГУР-ом без кондиционера;
• 82002-11651 либо 60015-48021 – 4PK 718 только ГУР.

Артикул — 5K 11105К — «пять ручьев», а следующие за ними цифры – обозначают длину ремня.

Если говорить о натяжных устройствах, можно приобрести ролик с автоматикой или же только ролик. Артикулы рекомендуются:

Артикул — 82002-77606

• 77001-02872 или 82002-77606 – ролик натяжитель;
• 82008-49831 – ролик кронштейн;
• 82001-04754 – ролик.

Артикул — 82008-49831Заменители

5K 1747:

• 306-92(ASAM);
• QZ5PK-1747(QUARTZ);

5K 1110:

• 05000-51110(MEYLE);
• 19879-47926(BOSCH);
• 27526(ASAM);
• 86531-0205(GATES).

4PK 718:

• 0053-039 (FLENNOR);
• 287-69 (FEBI);
• 306-78 (ASAM);
• 6292-8769 (SWAG);
• 8653-10039 (GATES).

Артикул — 4PK 718

Признаки растянувшегося ремня

В норме генератор всегда в состоянии обеспечить электричеством всех потребителей, плюс осуществлять подзарядку батареи. Но если какой-то из его узлов начинает работать нестабильно, на поддержание заряда аккумулятора электроэнергии уже не будет хватать, и она в итоге разрядится. Чтобы этого не случилось, необходимо следить за состоянием генератора, периодически проверяя уровень напряжения, который он выдаёт на АКБ.

Появление характерного свиста из моторного отсека, особенно при увеличении оборотов вращения мотора, может свидетельствовать об ослаблении натяжения приводного ремня генератора. Это первый признак того, что генератор работает не в полную силу, а значит, со временем возникнут проблемы с аккумулятором и спуском двигателя. Обрыв ремня чреват обесточиванием автомобиля, как и поломки или износ других узлов генератора.

Какие могут быть проблемы

• Признаков возникновения неисправности бывает нехарактерный свист из подкапотного пространства (это свистит ремень). Это говорит о том, что скорее всего шкив и ремень имеют сильный прогиб, поэтому, используя инструмент натяжение ремня усиливается, что устранить свистовые звуки. Но при возникновении звука при дефекте регулятора или других проблем – требуется установка нового механизма.
• Самый радикальный вариант для устранения свиста – установка нового ремня и шкива.
• Свист возникает и на деталях с поломанным регулятором. При возникновении свиста и установлении неисправности регулятора данный агрегат снимается со штанного места и устанавливается.
• Также причиной сбоев в работе является неисправность подшипниковых элементов. Они ломаются по разным причинам. Владелец французского авто Рено Логан объемом на 1.6 л с ГУР при установке новой комплектующей должен отталкиваться от советов автоконцерна Рено при покупке новой детали.

Рено отдает предпочтение в этом вопросе генераторам и ремня компании Bosch. Именно такие комплектующие и узлы монтируются базов на седан. Сейчас можно найти множество альтернатив, но для нормальной работы следует ставить именно комплектующие Bosch.

Источники

• https://CoptersWorld.ru/pro-dvigatel/zamena-privodnogo-remnya-reno-logan.html
• https://carfrance.ru/zamena-remnya-privoda-vspomogatelnyx-agregatov-reno-logan/
• https://VmyatynNet.ru/remont-i-servis/logan-zamena-remnya-generatora.html
• https://nivovod.ru/renault/zamena-remnya-generatora-i-natyazhnogo-rolika-reno-logan-s-gur/
• https://venteler.ru/zamena-remnya-generatora-reno-logan-1-4-bez-konditsionera-bez-gur/
• https://www.zr.ru/content/articles/483964-renault_logan_menajem_remen_privoda_vspomogatelnyh_agregatov/
• https://r-ro.ru/pro-motor/reno-logan-remen-generatora.html
• https://dostavka99.ru/remont/zamena-privodnogo-remnya-reno-logan.html
• https://moto163.ru/motory/zamena-remnya-generatora-reno-logan.html
• https://loganlogan.ru/articles/snatie-i-ustanovka-remna-privoda-vspomogatelnogo-oborudovania-reno-logan.html
• https://tuning-mg.ru/rabota-i-uhod/remen-generatora-reno-logan.html

Как самостоятельно сменить приводной ремень в рено логан?

Перед тем как начать процедуру замены, к ней необходимо подготовиться. Потребуется собрать инструмент и изучить технику безопасности. Также необходимо учитывать, что процедура по замене приводного ремня на Рено Логан с кондиционером и без немного отличается.

Список необходимых инструментов для замены приводного ремня Рено Логан с кондиционером:

• Набор гаечных ключей;
• Набор головок;
• Отвертка;
• Новый ремень.

Техника безопасности:

1. Производить замену расходника необходимо после того, как двигатель остыл. После поездки потребуется подождать 20-30 минут.
2. Одеть специальную одежду и перчатку. Униформа мастера поможет избежать ожогов и прочих неприятностей во время проведения процедуры.
3. Отсоединить минусовую клемму аккумулятора.

Обратите внимание: транспортное средство с кондиционером и гидроусилителем имеет автоматический натяжитель руля. Вручную регулировать не нужно. Пошаговая инструкция замены приводного ремня:

Пошаговая инструкция замены приводного ремня:

1. Открыть капот. Добраться до грязезащитного корпуса приводного ремня. Аккуратно демонтировать.
2. Для ослабления приводного ремня с нижней части транспортного средства необходимо открутить болт крепления натяжного ролика. Использовать головку на 13 мм. Повернуть крепление по часовой стрелке. Во время осуществления этого действия преодоливается усилие, которое создается пружиной. Совместить отверстие крепления ролика с углублением в корпусе устройства.
3. Чтобы зафиксировать крепление ролика, потребуется вставить шестигранник внутрь на 6 мм.
4. Снять старый ремень вспомогательного агрегата.
5. Приобрести новый оригинальный расходник. Ориентироваться на маркировку 5К 1747. Его длина составляет 1747 мм.

Приводной ремень заменяется вместе с опорным роликом.

Пошаговая инструкция замены опорного ролика:

1.  Открутить болт крепления опорного ролика накидным ключом на 13 мм.
2. Демонтировать болт вместе с защитной крышкой генератора.
3. Снять ролик.
4. Аналогичными действиями снять натяжной ролик.
5. Установить снятые детали в обратной последовательности. Уложить новый ремень на шкивы и завести его под опорный и натяжной ролики.
6. Вынуть шестигранник (фиксатор отверстия). Использовать головку на 18 мм, чтобы провернуть коленчатый вал. Деталь проворачивается по часовой стрелке. Количество оборотов: не менее трех. Таким образом, ремень будет возвращен в свое прежнее положение.

Замена приводного ремня (кондиционер отсутствует, ГУР есть)

Производитель рекомендует производить замену приводного ремня без кондиционера при помощи специального приспособления. Однако если его нет, а деталь нужно заменить своими руками, то следует использовать следующую пошаговую инструкцию:

1. Снять грязезащитную крышку силового агрегата.
2. Нажать на ремень по центру, между шкивами. Если при нажатии использовать усилие равное 10 кгс, прогиб должен быть до 8 мм.
3. Чтобы натянуть передаточный элемент, необходимо расслабить фиксатор натяжного ролика. Регулировочный болт необходимо вращать по часовой стрелке. После нужного натяжения, завернуть болты крепления натяжного ролика обратно.
4. Чтобы заменить передаточный элемент, провернуть регулировочный болт несколько раз в обратном направлении. Это действие поможет ослабить его. После этого его можно снять со всех шкивов.
5. Купить новый приводной элемент с маркировкой 5К 1110. Длина — 1110 мм.
6. Желательно при замене поменять натяжной ролик.

Замена приводных ремней автомобиля Рено Логан с кондиционером и без завершена. Чтобы точно определить натяжение расходника, рекомендуется обратиться в сервисный центр.

Пошаговая инструкция замены ремня генератора (отсутствует кондиционер и гидроусилитель):

1. Проверить натяжной ролик и натяжение расходника. Надавить усилием в 10 кг/см2 и измерить. Прогиб должен быть до 8 мм. Чрезмерное натяжение передаточного элемента приводит к ускоренному износу самого расходника и подшипников генератора.
2. При замене передаточного элемента потребуется расслабить натяжение и снять его со всех шкивов (с генератора и коленчатого вала).
3. Приобрести новый расходник с маркировкой 4PK 718. Его длина составляет 718 мм.
4. Установить ремень генератора в обратной последовательности. Внимательно следить за натяжением. Для определения точного натяжения обратиться в сервисный центр.

Замена приводных ремней автомобиля Рено Логан с кондиционером и без завершена. Чтобы точно определить натяжение приводного элемента, рекомендуется обратиться в сервисный центр.

Замена ремня привода вспомогательных агрегатов на Renault Logan 2

На автомобиле установлен один ремень привода вспомогательных агрегатов. Он приводит в действие генератор, насос гидроусилителя рулевого управления и, в зависимости от комплектации, компрессор системы кондиционирования. Оптимальное натяжение ремня обеспечивается при помощи автоматического натяжителя с роликом.

1 — шкив коленчатого вала двигателя; 2 — ролик натяжителя; 3 — шкив насоса гидроусилителя рулевого управления (ГУР); 4 — направляющий ролик. 5 — шкив генератора; 6 — шкив компрессора кондиционера

Все работы, связанные с проверкой и обслуживанием ремня привода вспомогательных агрегатов, следует проводить в соответствии с планом технического обслуживания. Кроме того, ремень необходимо проверить при появлении признаков недостаточного натяжения: сильный визг при резком нажатии на педаль газа или при включении мощных энергопотребителей и кондиционера. Чтобы восстановить нормальную работоспособность ремня, на который попало масло, можно попробовать обработать его специальным очистителем для приводных ремней. Сильно замасленный ремень следует заменить Неисправный натяжитель также необходимо заменить.

Оценить состояние подшипника натяжного ролика можно по шуму на работающем двигателе с помощью технического стетоскопа. Такая операция показана при проверке технического состояния двигателя. Изношенный подшипник будет издавать повышенный шум.

После снятия ремня привода вспомогательных агрегатов можно проверить состояние ролика, вращая его рукой. Если ролик имеет люфт издает сильный шум или заедает при вращении, его необходимо заменить.

В ремонтный комплект дополнительно входят натяжитель и направляющий ролик

Проверка состояния ремня 1. Подготавливаем автомобиль к выполнению работы и устанавливаем его на смотровую канаву или эстакаду. 2. Снимаем правое переднее колесо. 3. Снимаем грязезащитный щиток (см. тут)

5. Осматриваем ремень привода вспомогательных агрегатов с двух сторон.

Чтобы осмотреть ремень по всей длине, торцовым ключом на 18 мм поворачиваем коленчатый вал двигателя.

6. По окончании проверки устанавливаем снятые детали в обратной последовательности.

Замена ремня Необходимость в замене ремня определяем в ходе проверки его состояния (см. выше). Снятие ремня может потребоваться при выполнении других ремонтных работ (например, при замене генератора) В том случае, если ремень исправен и будет использоваться повторно, перед тем, как его снимать, следует поставить метку, указывающую направление вращения, чтобы при сборке установить ремень в такое положение, в котором он уже приработался.

1. Подготавливаем автомобиль к выполнению работы и устанавливаем его на смотровую канаву или эстакаду. 2. Снимаем правое переднее колесо, а затем грязезащитный щиток под правым передним крылом (см. выше). 3. Под правым передним крылом надеваем накидной ключ на 15 мм на болт крепления натяжного ролика (или за шестигранный выступ натяжителя на двигателе без кондиционера)…

…и, сдвигая натяжной ролик по направлению стрелки, ослабляем натяжение ремня. Снимаем ремень со шкива коленчатого вала.

4. Снимаем ремень привода вспомогательных агрегатов с других шкивов и извлекаем из моторного отсека.

5. Для замены натяжного ролика выворачиваем два болта его крепления (на двигателе без компрессора кондиционера — один болт) и снимаем натяжной ролик в сборе с кронштейном.

6. Устанавливаем натяжитель ремня привода вспомогательных агрегатов в обратном порядке 7. Надеваем ремень на шкивы привода вспомогательных агрегатов в соответствии со схемой, показанной на рисунке.

Без кондиционера: 1 — шкив коленчатого вала, 2 — ремень, 3 — натяжной ролик, 4 — шестигранный выступ на корпусе автоматического натяжного ролика; 5 — шкив генератора, 6 — шкив насоса ГУР

с компрессором кондиционера: 1 — шкив коленчатого вала двигателя; 2 — натяжной ролик; 3 — автоматическое натяжное устройство. 4 — шкив насоса ГУР, 5 — шкив генератора, 6 — направляющий ролик, 7 — шкив кондиционера

Когда менять ремень генератора Рено Логан

Регламентная проверка ремня генератора должна проводиться каждые 15 000 км. Нужно тщательно осматривать его на наличие потертостей, разрывов и следов масла. Согласно инструкции, плановую замену необходимо выполнять через 60 000 км пробега. Однако есть несколько симптомов, которые говорят о требуемой преждевременной замене:

• свист ремня и падение напряжения;
• появление потертости с торцов (ремень был неправильно установлен, или недостаточно натянут);
• появление растрескиваний по всей длине изделия;
• попадание масла на ремень (резина очень быстро разрушается под воздействием масла).

Подготовительные работы

Установка приводного ремня усложняется тем, что он находится в неудобном месте. Пространства для работы будет немного, поэтому лучше всего поставить машину на подъемник или использовать яму. Также в районе крыла располагается защитная панель. Ее необходимо снять, открутив крепеж.

Как только машина и набор ключей будут подготовлены, можете приступать. Обязательно возьмите яркий фонарик, чтобы освещать темные места в подкапотном пространстве. Также понадобятся тряпки. Грязь со шкивов лучше удалить, как и различные камешки, которые могли забиться в ребрах

Обратите внимание, что разбирать конструкцию необходимо только после того, как двигатель полностью остыл

Рено Логан: замена ремня генератора

Снятие ремня ГРМ на 8-клапанном Логане

Для начала поднимаем правое переднее колесо, после чего откручиваем зажим саморез справа вверху и второй зажим на нижнем крае бампера. Далее просто тянем на себя пластиковый протектор, отводим в сторону, заворачиваем, снимать полностью не обязательно. Теперь мы можем беспрепятственно добраться до болта коленвала, но пока не трогаем его. Для начала нам нужно ослабить ремень генератора, который натягивается натяжителем. В общем должен быть натяжной болт, сначала откручиваем два крепежных болта, потом откручиваем натяжитель, натяжитель поднимется, что позволит снять приводной ремень. Теперь мы можем безопасно снять шкив коленчатого вала.

Чтобы коленчатый вал не проворачивался, в кабину можно посадить помощника, он должен включить пятую передачу и зажать педаль тормоза. В этом случае поворачивать колеса коленчатым валом сложнее. Кстати, болт коленвала 18, вот насколько интересны французы.

Теперь перейдем к началу. Здесь вам нужно снять подушку, чтобы получить прямой доступ к крышке ремня ГРМ. Проблема, как многие считают, в том, что при откручивании крепежных болтов мотор развалится, что на самом деле неверно: мотор будет опираться на ограждение или между поддоном и картером можно проложить металлическую пластину толщиной примерно 1 см защитный кожух, тогда двигатель будет надежно стоять на месте.

Головкой на 16 откручиваем три болта крепления подушки к двигателю и два болта к каркасу кузова. Порядок не имеет значения. Снимаем подушку и переходим непосредственно к двигателю. Теперь вам нужно снять верхнюю крышку. Он крепится тремя болтами 13 и одним 10, снизу немного спрятан. Вот тут-то и пригодится храповик. Не бойтесь, если 13 винтов закрутятся, это нормально. Чтобы снять крышку, слегка поверните ее против часовой стрелки, чтобы освободить ее от монтажной проушины.

Что ж, теперь нам нужно снять нижнюю часть кожуха, она пластиковая. Лучше открутить два болта из 8 вверху и два внизу. Крышка легко снимается. Для отделки снимите натяжной ролик. Но сначала включите пятую передачу, поверните левое переднее колесо, пока не увидите метку распредвала вверху

Его положение не важно, важно его увидеть. В народе бытует мнение, что на головке есть отметина, но она есть, но это не критично, важно именно совпадение отметок коленвала / распредвала

Поэтому когда увидели отметку, откручиваем ролик натяжителя ключом на 17, снимаем старый ремень ГРМ, устанавливаем новый.

Пошаговая инструкция по замене ремня

Замена привода вспомогательных агрегатов Duster

Инструкция

Подвешиваем правое переднее колесо и снимаем, снимаем кожух двигателя и правый пластиковый брызговик, держится двумя поршнями и пластиковой гайкой.

Отрываем болт крепления шкива коленвала. Для этого в салон ставим помощника, который включает пятую передачу и нажимает на тормоза, и в это время легким движением руки и головы ослабляем болт коленвала на 18.

Играем с мотором, но помним, что у Логана дюралюминиевый поддон, поэтому между домкратом и поддоном кладем большую доску. Откручиваем пять болтов крепления двигателя.

Снимаем опору.

Снимаем приводной ремень вспомогательных агрегатов, на этом двигателе именно тот, который вращает и кондиционер, и гидроусилитель, и генератор.

Положение ремня, вид снизу.

Надеваем ключ на 13 на болт приемной бобины и поворачиваем его по часовой стрелке, чтобы ослабить сервисный ремень. Заодно снимаем с насоса ГУР.

С помощью ключей 10 и 13 откручиваем защитную крышку верхнего раздачи.

Голова на 8 ниже.

Снимаем обе крышки и протираем чистой тряпкой.

Это картина.

1 — шкив распределительного вала.

2 — насос.

3 — приемная бобина.

4 — шестерня коленчатого вала.

Как самостоятельно поменять расходники

Начинается замена ремня ГРМ следующим образом: на поддомкраченном автомобиле сперва снимается правое колесо с передней оси. За стойкой, откроется доступ к черной пластиковой защите, которая зафиксирована небольшой гайкой. Она откручивается вручную и кожух демонтируется. На следующем этапе требуется извлечь ремень привода и ключом №15 послабить натяжной ролик. Это позволяет без сложностей стянуть ремень со шкива. Находится сливное отверстие масляного картера мотора. Оно дислоцируется правее к переднему краю картера на моделях Рено Сандеро с двигателем в 1.4 л и 1.6 л. Заглушка отверстия подпирается пеньком (бруском). Теперь машина немного опускается на домкрате, что дает возможность приподнять силовую установку на импровизированной опоре.

После опора будет снята. Сначала в подкапотной зоне, поблизости с щупом для проверки уровня масла, окручиваются три болта с головками под шестигранник на 16. Верхний каркас механизма ГРМ зафиксирован 4-мя болтами на 13 и одним 10-милиметровым болтом. Кожух беспрепятственно снимается, когда они выкручены.

Болты снизу (2 штуки) смазываются герметиком. Промазывать следует добротно, так как это влияет на срок службы нового комплекта. Также герметик – это своеобразная защита клапанов.

Шкив распредвала газораспределительного механизма на Рено Сандеро имеет узнаваемые каналы, которые размещены по окружности. В один из них вставляется брусок или стержень, чтобы застопорить вращение шкива. Количество болтов, которые следует открутить – четыре. Они легко выкручиваются ключом на 18, без применения усилий.

Используя ключ, вал проворачивается до следующего совмещения рисок – отметка белого цвета встанет параллельно маркеру «D» в корпусной части двигателя. Это предотвратить повреждение клапанов. Близ шкива коленвала подобной отметки не предусмотрено, поэтому необходимо вооружиться карандашом и нанести ее. При монтаже шестерня вновь возвращается в исходное положение.

Для снятия ремня ГРМ с Renault Sandero следует ключом №13 послабить натяжной ролик. Шестерня коленвала снимается вручную или с использованием пассатижей, которые вытягивают ее за болты. Болты заранее ввинчиваются в пазы на шестерне. Не забудьте про метки ГРМ. Теперь можно устанавливать новый ремень ГРМ. Процесс полностью обратен разборке. Следует соблюсти полное совпадение меток на шкиве и зоне, где отмечен ремень, иначе возникает вероятность повреждения клапанного механизма, что на моторе 1.6 и 1.4 от Рено Сандеро не редкость. Так что помните, что метки ГРМ обязательно соблюдать.

Замена ремня на Logan с ГУР, но без кондиционера

Для проведения замены на силовом узле с ГУР на 1,6 л без сплит-системы специальный инструмент не нужен. Он необходим, когда устанавливается новый генератор. На 16-ти клапанных системах подобная компоновка большая редкость. Процесс ремонта выполняется в несколько действий:

• В моторном пространстве на Рено Логан в 1.6 л следует сжать сильно ремень генератора и проверить его натяжение, а также определить степень пригодности подшипников в дальнейшем. В случае необходимости произвести натяжение. При избыточном натяжении, придётся ослабить винтовые крепежи.
• Немного попускается регулировочный винт, а не затягивается, чтобы выполнить замену подшипника и ролика для снятия избыточного напряжения.
• Затем производится замена всех запчастей, а конкретно: выполняется установка всех новых комплектующих и сборка происходит по обратной схеме, подтягиваются детали, как видно из обзора, а также диагностируется корректность работы регулятора.

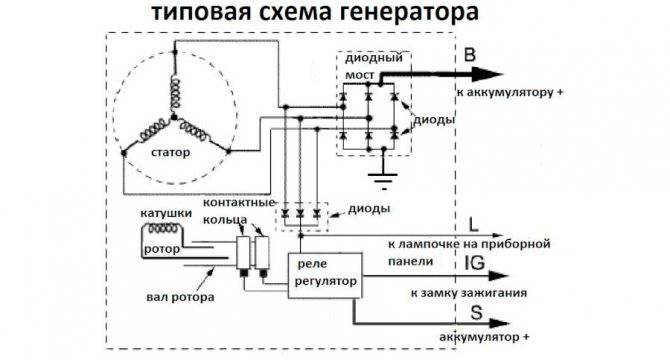

• Для того чтобы работы ремонтного плана производились с высокой надежность автоконцерн Рено предлагает использовать тестер и схему для замеров параметров сети. Это позволит более четко определить целесообразность установки нового ремня, а также оценить эффективность работы узла.

Как правильно заменить ремень на генераторе
