Бортовой компьютер на Лада Ларгус

Как включить тестовый режим?

Этот «фокус» присутствовал в Логан, а затем удачно перекочевал в LADA Largus. Для активации режима самодиагностики выполняем следующий перечень манипуляций:

Глушим мотор.
Нажимаем на кнопку, присутствующую на панели, и удерживаем ее.
Включаем зажигание, причем обозначенную кнопку продолжаем удерживать на протяжении считанных секунд.
В этот момент наблюдается такая картина: стрелки на приборах начинают «бегать», что свидетельствует об активации режима.
Теперь снова переходим к периодическим нажатиям кнопки. При этом экран отображает разные символы и значения, в числе которых:

количество оставшихся в баке литров (информация будет корректной, если автомобиль в данный момент находится на ровном участке дороги);
версия прошивки;
коды, соответствующие определенным неисправностям (ошибкам) и пр.

Чтобы выйти из указанного режима нужно просто выключить зажигание.

Для чего необходим такой режим? В первую очередь он позволяет завладеть важной информацией о кодах ошибок. Последующая их расшифровка позволит определить неисправность в автомобиле LADA Largus с целью оперативного ее устранения

Описание

Сенсорный бортовой компьютер ШТАТ МК-1 PLUS предназначен для установки на автомобили семейства Лада Веста, Иксрей, Ларгус FL с 2021г, Renault Logan, Duster, Captur, Arkana , Terrano ( с серийной прошивкой), а также для установки на Лада Нива FL 2020 , Лада Ларгус 2015-2020 8-кл CAN, 2017-2020 16 кл CAN, Лада Ларгус CNG, Лада Гранта, Лада Калина-2 ( с прошивкой LED_X3.012).

Подробно совместимость указана в Таблице совместимости. Мы настоятельно рекомендуем изучить таблицу совместимости перед приобретением бортового компьютера.

Совместим с контроллерами: EMS3125 – Renault/Nissan, Ителма (M86) LADA .

Особенностью бортового компьютера является сенсорное управление режимами и 4-разрядный ярко-зелёный LED-дисплей высокой контрастности и температурный диапазон -40_85С . Длина провода 2 метра.

Основные функции:МАРШРУТНЫЙ КОМПЬЮТЕР, 8 функций:

Мгновенный расход /часовой расход – мультиплекс
Уровень топлива (определяется автоматически)
Прогноз пробега на остатке топлива
Расход топлива за поездку *
Пробег за поездку*
Время в пути
Средняя скорость в поездке
Средний расход топлива в поездке

*расход и пробег можно откорректировать исходя из реальных условий в пределах +/-20% .

ДИАГНОСТИЧЕСКИЙ ТЕСТЕР-СКАНЕР, 7 ФУНКЦИЙ:

Цифровой спидометр
Температура двигателя
Положение педали “газа”
Цифровой тахометр
Индикация кодов ошибок двигателя
Индикация кодов ошибок АКПП/РКПП
Стирание всех кодов ошибок

АВАРИЙНЫЙ СИГНАЛИЗАТОР, 3 ПАРАМЕТРА:

Перегрев двигателя – звуковой сигнал при 115С
Превышение скорости – звуковой сигнал при превышении установленного предела ( 70_180 км/ч)
Авария бортовой электрической сети – звуковой сигнал, если напряжение на АКБ выше 15.7 В или ниже 10.5 В при работающем двигателе

ПЛАЗМЕР – сушка и прогрев свечей для облегчения холодного пуска двигателя.**

ТРОПИК – автоматическое управление вентилятором системы охлаждения при достижении температуры двигателя, заданной пользователем.**

ФОРСАЖ – сброс памяти обучения контроллера **

Энергонезависимая память – все настройки и накопленные данные сохраняются независимо от напряжения питания.

** может не поддерживаться у некоторых моделей , смотрите таблицу применяемости

Устройство панели приборов

Устройство приборной панели может отличаться в зависимости от года выпуска варианта исполнения автомобиля (комплектации). На данной странице представлено несколько вариантов.

Панель приборов ранней модификации

1 — Боковой дефлектор. 2 — Решетка обдува. 3 — Рычаг переключателя: — указателей поворота; — наружного освещения; — противотуманных фар; — заднего противотуманного фонаря; — звуковой сигнализации. 4 — Щиток приборов. 5 — Место, отведенное под установку подушки безопасности водителя. 6 — Рычаг подрулевого переключателя очистителей/омывателей ветрового и заднего стекол. Кнопка управления выводом данных на дисплей бортового компьютера. 7 — Центральные дефлекторы. 8 — Вещевой ящик или место, отведенное под установку подушки безопасности пассажира. 9 — Решетка обдува. 10 — Боковой дефлектор. 11 — Предупреждающая наклейка о запрещении использования обращенного назад детского удерживающего устройства (в котором ребенок сидит лицом против хода движения) на переднем правом сиденье, защищенном функционирующей подушкой безопасности, установленной перед этим сиденьем. 12 — Вещевой ящик.13 — Место, отведенное под установку автомагнитолы (вариантное исполнение), или вещевой ящик. 14 -Выключатель стеклоподъемника с электроприводом. 15 — Выключатель центрального замка дверей. 16 — Выключатель аварийной сигнализации. 17 — Органы управления системой кондиционирования воздуха. 18 — Розетка для дополнительного оборудования. 19 — Стояночный тормоз. 20 — Выключатель блокировки задних стеклоподъемников. 21 — Регулятор положения наружного зеркала заднего вида с электроприводом. 22 — Место, отведенное под установку пепельницы, или держатель для стаканов. 23 — Рычаг переключения передач. 24 — Выключатель обогрева заднего стекла (в зависимости от комплектации автомобиля устанавливается заглушка). 25 — Выключатель стеклоподъемника с электроприводом. 26 — Замок и ключ зажигания. 27 — Регулятор направления света фар в вертикальной плоскости. 28 — Рукоятка открытия замка капота. 29 — Отделение предохранителей — монтажный блок.

Более новые модификации панели

Панель приборов в комплектации «Стандарт»

Панель приборов в комплектации «Норма»

Панель приборов в комплектации «Люкс»

Примечание: многие автовладельцы безуспешно пытаются найти на приборной панели регулятор яркости подсветки щитка приборов. На Лада Ларгус такая регулировка не предусмотрена.

Совместимые бортовые компьютеры

Загружается…

Показать все Бортовые компьютеры

В любом удобном месте, Дисплей графический
В любом удобном месте
В любом удобном месте
В DIN место
В любом удобном месте
В любом удобном месте, Дисплей графический
В любом удобном месте, В штатное место МК, Дисплей графический
В любом удобном месте, Дисплей-КПК
В любом удобном месте, Голосовое оповещение, Дисплей графический
Голосовое оповещение, Дисплей графический, Универсальное крепление
В любом удобном месте, Дисплей графический
Голосовое оповещение, Дисплей цветной TFT, На лобовое стекло
Дисплей цветной TFT, На лобовое стекло
В штатное место МК, Дисплей светодиодный
Голосовое оповещение, Дисплей графический, На приборную панель
Дисплей графический, На приборную панель
Дисплей графический, На приборную панель
Дисплей графический, На приборную панель
В DIN место, Дисплей графический
В DIN место
В DIN место, Дисплей графический
В DIN место, Дисплей графический
В DIN место, Дисплей графический
В DIN место, Дисплей цветной TFT
В DIN место, Голосовое оповещение, Дисплей графический
В DIN место, В нишу для хранения мелочей, Голосовое оповещение, Дисплей графический
В DIN место, Голосовое оповещение, Дисплей цветной TFT
Вместо часов, Голосовое оповещение, Дисплей графический
В штатное место МК, Голосовое оповещение, Дисплей графический
Вместо дефлектора, Дисплей цветной TFT
В DIN место, Дисплей цветной TFT
Вместо дефлектора, Вместо заглушки кнопки панели приборов, Дисплей цветной TFT
В штатное место МК, Голосовое оповещение, Дисплей цветной TFT
Вместо часов, Голосовое оповещение, Дисплей графический
Дисплей сегментный, На приборную панель

Загружается…

Автор. Специалист по ремонту автомобилей и автоэлектроники. Более 15 лет специализируюсь на установке и настройке бортовых компьютеров, парктроников и другой электроники.

Настройка часов на дисплее БК

Настройка часов на дисплее БК (в вариантном исполнении).

Коротким нажатием любой из кнопок «Вверх» и «Вниз» на правом подрулевом рычаге перейдите в режим L индикации текущего времени на дисплее бортового компьютера.

При нажатии и удерживании любой из кнопок «Вверх» или «Вниз» более 3 с часы переходят в режим коррекции времени, при этом начинают мигать разряды часов (разряды минут не мигают). Однократное и короткое нажатие на кнопку «Вверх» или «Вниз» приведет к изменению показаний на один час. При нажатии и длительном удерживании кнопки «Вверх» или «Вниз» происходит ускоренное изменение значений часа до нужного текущего показания.

Если после корректировки часов в течение 5 с не нажимать кнопки, то часы автоматически перейдут в режим коррекции минут, при этом разряды минут начинают мигать (разряды часов не мигают). Однократное и короткое нажатие на кнопку «Вверх» или «Вниз» приведет к изменению показаний на одну минуту. При нажатии и длительном удерживании кнопки «Вверх» или «Вниз происходит ускоренное изменение значений минут до нужного текущего показания.

Если после корректировки минут в течение 5 с не нажимать кнопки, то часы автоматически перейдут из режима коррекции в режим индикации текущего времени.

Совершенствование отечественного универсала

Заводской тюнинг Лады Ларгус впервые был произведен в 2013г самим производителем, дополнившим базовую комплектацию литыми дисками и незначительными доработками в салоне. Но все эти изменения были незначительными, что подвигло автолюбителей сделать тюнинг Ларгуса самостоятельно. Кузов семейного универсала спроектирован для перевозки груза и пассажиров, обеспечивая комфорт и надежность, поэтому не нужно стремится превратить его в подобие гоночному автомобилю.

Главные задания тюнинга Lada Largus:

повышение комфорта;
сокращение расхода топлива;
стабилизация динамики двигателя;
улучшение внешних качеств кузова и салона.

Информирование о необходимости ТО

Интервал сервисного обслуживания Вашего автомобиля составляет 15 000 км или один календарный год, в зависимости от того, что наступит ранее. При достижении порога срабатывания в 1500 км или один месяц (в зависимости от того, что наступит ранее) до необходимости провести сервисное обслуживание при включении зажигания на экране бортового компьютера на 3 секунды включается индикатор . С этого момента в меню можно найти этот же значок .

При достижении порога срабатывания в 0 км или 0 дней (в зависимости от того, что наступит ранее) до необходимости провести сервисное обслуживание при включении зажигания на экране бортового компьютера на 3 секунды включается индикатор и в комбинации приборовпостоянно загорается многофункциональный сигнализатор красным цветом . После прохождения сервисного обслуживания и обнуления счётчиков эти индикатор и сигнализатор погаснут.

Другие инструкции по снятию деталей Lada Largus FL найдете тут .

Описание

Автомобиль Lada Largus – это большой технологический шаг вперед по сравнению с предыдущими моделями компании. Функциональность бортового компьютера этого автомобиля тоже впечатляет. Он показывает практически все характеристики автомобиля, от среднего и общего расхода топлива до средней скорости движения и температуры двигателя. Все маркеры поля BC Largus прекрасно читаются и красиво оформлены.

Но все это доступно водителям, купившим полный комплект «Люкс». Более того, по сути, это бортовой компьютер, без возможности диагностики и устранения ошибок. Поэтому многие задумываются о покупке букмекерской конторы. Самые популярные модели – Multitronics, Orion, Prestige 77 или UNICOMP STATE – 410L.

Возможно, вы знаете, что на Lada Largus производства АвтоВАЗа штатная магнитола выглядит так же, как на моделях Renault Duster и Sandero – ведь их тоже собирают в России. Правда, на Ларгус магнитола устанавливается только в комплектациях «стандарт» и «люкс».

Само изделие неплохое и, несмотря на несколько пролетарский вид, хорошо собрано, не имеет люфтов и заеданий. Также присутствуют воспроизведение звуков и музыки на довольно достойном уровне, «бутерброды» в виде мп3, Bluetooth, ID3tag (русские имена файлов), громкая связь, RDS.

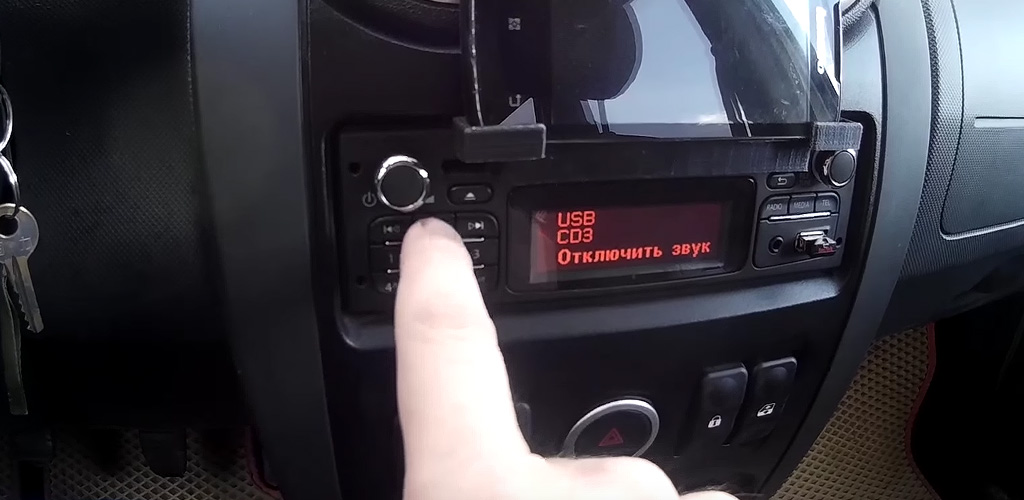

На левой передней панели магнитолы находится кнопка SET, отвечающая за использование индивидуальных настроек пользователя. Однако этот ключ также имеет ряд недокументированных функций. Итак, если нажать эту кнопку и удерживать ее не менее шести секунд, можно войти в секретное меню с дополнительными настройками. Как уже упоминалось, в руководстве пользователя об этом нет ни слова.

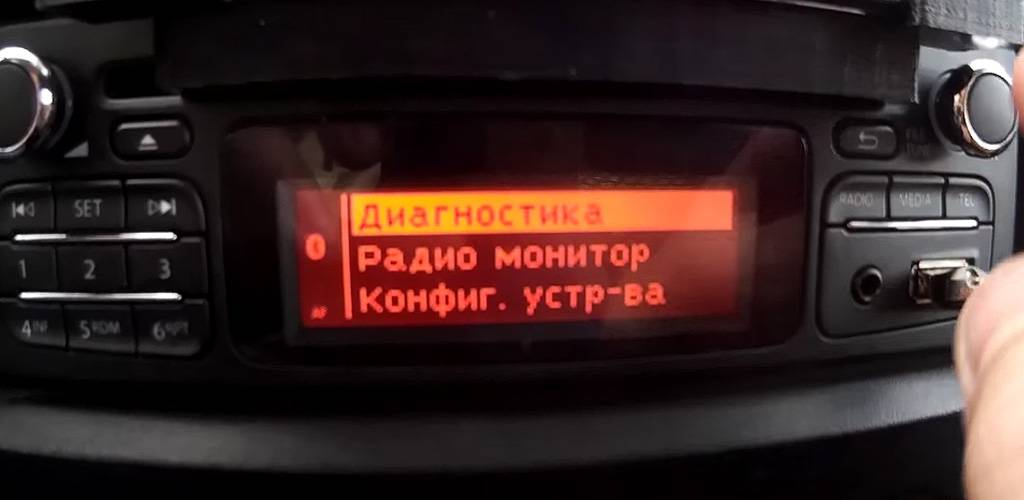

После входа в это меню вам будут представлены три новых пункта: «Диагностика», «Радиомонитор» и «Конфигурация устройства»:

вы можете перемещать элементы в этом меню вверх и вниз с помощью поворотной ручки справа. Подтвердите свой выбор, нажав ту же правую ручку.

Если вам нужно вернуться к предыдущему пункту меню на любом уровне, вы можете нажать кнопку «Назад» (расположенную слева от правого «счетчика», которым вы управляете, перемещая курсор по меню).

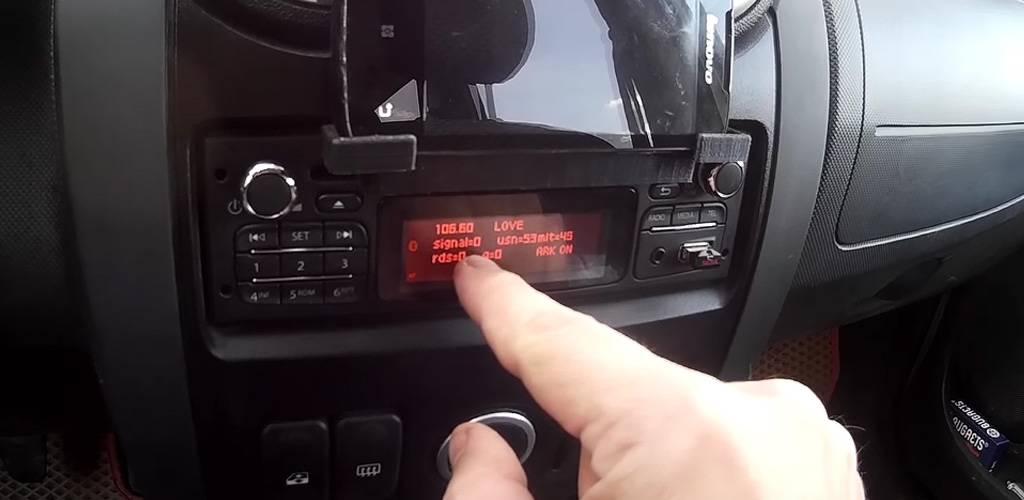

Выбрав пункт «Радиомонитор», можно просмотреть частоту радиосигнала принимаемой станции, а также множество других параметров.

При выборе пункта меню «Диагностика» перед нами открывается новое подменю с строками «Монитор», «Ошибки» и «Автотест».

Подменю «Ошибки» предназначено для информирования водителя об ошибках бортового компьютера, возникающих в системе. Если с аппаратом все в порядке, при входе в это подменю экран будет пустым (то есть ошибок нет).

Зайдя в меню «Автотест», вы получите информацию о состоянии текущего оборудования (если в строке с оборудованием отображается слово «ОК», значит оборудование, написанное в строке, работает как положено:

Спасибо за регистрацию!

FM, AM Муравей ОК (Па). Работа радиомодуля (диапазон FM и AM).
МИКРОФОН ОК. Работа микрофона.
ДИНАМИКИ ОК. Звук идет из динамиков.
МОДУЛЬ BT ОК. Модуль блютуз работает.
CD ОК. Механическая часть проигрывателя компакт-дисков работает исправно.
ОК ФАЗА КНОПКА. Нормальная работа кнопок автомагнитолы.
ПИТАНИЕ IC ОК. Работа кнопки включения / выключения.

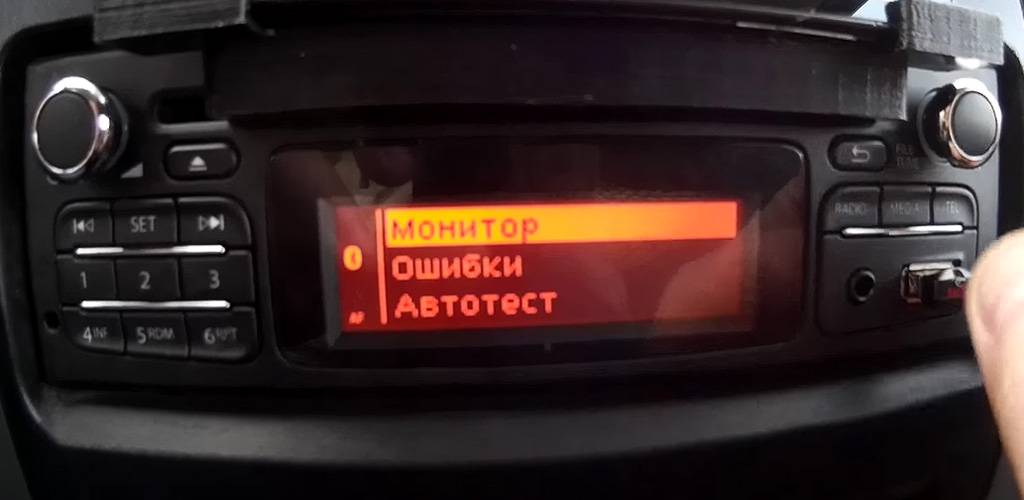

Если вернуться назад и выбрать строку под названием «Монитор», на дисплее отобразится основная информация о параметрах автомобиля.

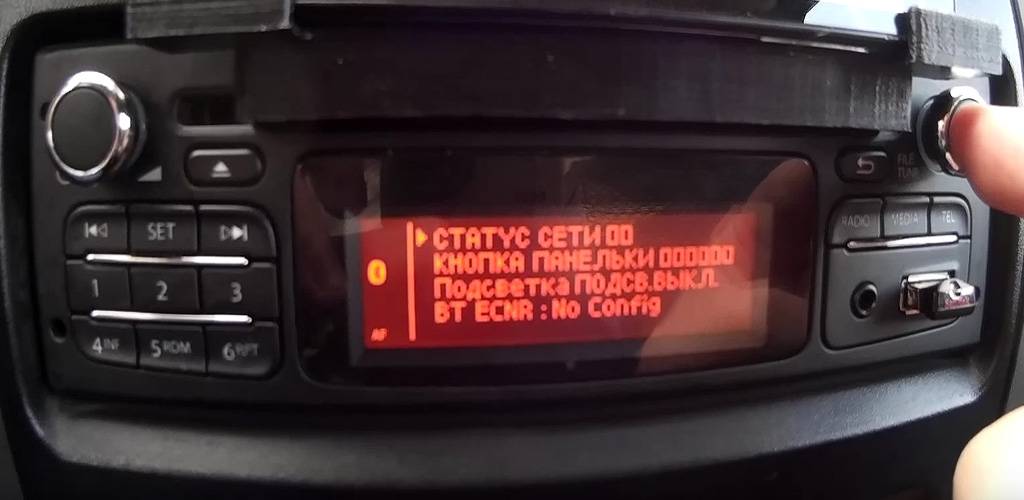

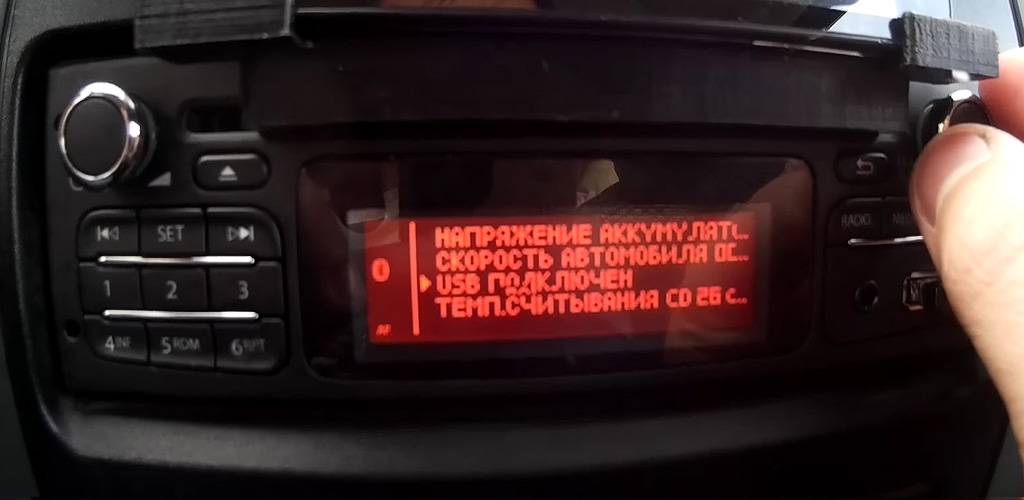

Сюда входят данные о состоянии сети, состоянии подсветки автомобиля (вы можете проверить работу этой функции, выключив или включив габаритные огни автомобиля – состояние подсветки изменится в реальном времени на ВКЛ / ВЫКЛ), аккумулятор напряжение, состояние подключения USB-устройства, а также автоматическое уменьшение / увеличение громкости звука при уменьшении / увеличении скорости автомобиля (если соответствующий провод для работы этой функции подключен к нужному месту в машина).

В целом, смеем отметить, что недокументированное меню автомобиля Лада Ларгус действительно является отличным дополнением к штатному функционалу аудиосистемы – надеемся, что вам не составит труда более подробно разобраться в ее работе и особенностях работы некоторых функций.
