Какой датчик надежнее
Выпуском такого оборудования занимаются многие крупнейшие мировые бренды. Например, концерн «Сименс». Также среди популярных моделей датчики от Perkins, Kazuma и другие.
По степени надежности датчики можно разделить на три группы, основываясь на принципе их работы. Наиболее популярный – индуктивный. Это простой и надежный вариант, устанавливается в подавляющее большинство автомобилей во всем мире.
Кроме индуктивного (магнитного) типа, применяются еще два вида:
На основе эффекта Холла. Устройство находится в снабженном магнитопроводами корпусе, зубцы диска намагничены. В результате напряжение возникает при прохождении зубца рядом с датчиком. Возникает переменный электрический ток, сигнал поступает на ЭБУ. Такая конструкция применяется реже, чем индуктивная. Он не только сложнее конструктивно, для нее должно стоять отдельное питание. Зато гарантирует повышенную точность замеров работы коленвала. Такие датчики ставятся на автомобили марки «Приора».
Оптический. Его схема строится на измерении работы коленвала с помощью светодиода и фотодиода. Импульс тока возникает, когда между диодами проходит либо зубец, либо «пробел» на месте зубца. Этот тип применяется еще реже, чем основанный на эффекте Холла. Главные его недостатки – уязвимость к условиям эксплуатации и необходимость постоянной профилактики. Пыль, неизбежные загрязнения и т.д. часто заставляют устройство передавать неверный сигнал, что отрицательно сказывается на двигателе.
Детонации
Детонационный контроллер на Логане установлен на блоке цилиндров, в частности, между вторым и третьим. Менять датчик детонации лучше всего после того, как машина будет загнана на эстакаду или в гараж с ямой. Это необходим сделать, поскольку датчик детонации расположен в неудобном месте и получить к нему доступ может быть затруднительно:
- В первую очередь нужно сжать фиксатор и убрать в сторону колодку с проводом.
- Используя ключ на 24, выкрутите элемент и извлеките его.
- Проведите установку элемента в обратном порядке.
На Логане установлены и многие другие компоненты — датчик заднего хода, датчик кислорода или лямбда-зонд, датчик уровня топлива, датчик коленвала, регулятор антиблокировочной системы. Все эти детали, будь то датчик заднего хода или скорости, меняются по одному принципу — отключается колодка с проводом, после чего деталь извлекается и меняется на новую.
Извините, в настоящее время нет доступных опросов.
Проверка в пути
Бываю поломки происходят неожиданно, в поле, на трассе и так далее, где мультиметра под рукой не будет, тогда вас выручит лампочка любого светильника машины, например салонного:
И так нужна светодиодная лампочка с двумя проводами, которые вы, после снятия датчика к нему подключите.
Действуете железным предметом как я уже рассказал чуть выше.
Если датчик коленвала исправен, то диод будет мерцать.
Спасибо мои читатели, теперь вы можете самостоятельно диагностировать подобные неисправности и не растеряться, до скорой встречи на полях блога с новыми статьями, подписывайтесь на мои обновления в блоге, кто еще этого не сделал, желаю успехов в ремонте, и чтобы ремонт был нужен как можно реже!
Рекомендуйте мой блог друзьям на сайтах, заранее огромная благодарность. До свидания.
Проверка датчика
При проверке датчика рекомендуется его снять и с помощью меток на двигателе зафиксировать его первоначальное положение. При демонтаже ДПКВ проведите визуальный осмотр на наличие повреждения его корпуса, а также состояние контактной колодки, контактов, сердечника. Сообщество Я Автоман. В случае обнаружения на контактах или сердечнике загрязнений, очистите их с помощью спирта (все контакты на датчике должны быть чистые)
Также необходимо обратить особое внимание на расстояние между сердечником датчика и синхронизирующим диском, как было выше сказано, их расстояние должно составлять от 0,5 до 1,5 мм
Если визуальная проверка не выявила наличие неисправностей, необходимо проверить электрическую схему датчика, следующими способами.
Устранение неисправностей
Итак, определены характер неисправности устройства и причина её появления. Теперь можно переходить к устранению проблемы. Как правило, ремонтные работы довольно просты и не вызывают трудностей даже у неопытных автомобилистов. Но при возникновении вопросов лучше обратиться в сервисный центр.
Устранение мелких дефектов эксплуатации ДПКВ
Довольно часто для обеспечения нормального функционирования прибора достаточно устранить лишь мелкие дефекты. Такие работы устранят несерьёзные перебои:
- Обновление лаковой изоляции. Выше было описано, что довольно часто коррозия, неправильная установка, механические воздействия могут привести к повреждению защитного покрытия.
- Очищение от грязи и влаги. Это так же может привести к замыканию обмотки. Тщательно очистите и просушите прибор. Если внутри скапливается влага, промокните её с помощью ватной палочки.
- Изменение полярности сигнальных проводов.
- Замена синхродиска и других запчастей.
- Устранение конструктивных несоответствий. Как правило, они вызваны неправильной установкой запчастей.
Самостоятельная замена
Если ремонтные работы по устранению мелких дефектов не дали результата, датчик подлежит замене. Выполнить замену можно самостоятельно.
https://youtube.com/watch?v=3TCcw73LZis
Подготовительный этап
Сначала необходимо подготовить само устройство и рабочее поле, необходимые инструменты. Для замены ДПКВ понадобятся:
- набор плоских щупов,
- новое устройство,
- штангенциркуль,
- гаечный ключ.
Очистите рабочую поверхность от грязи и масляных отложений.

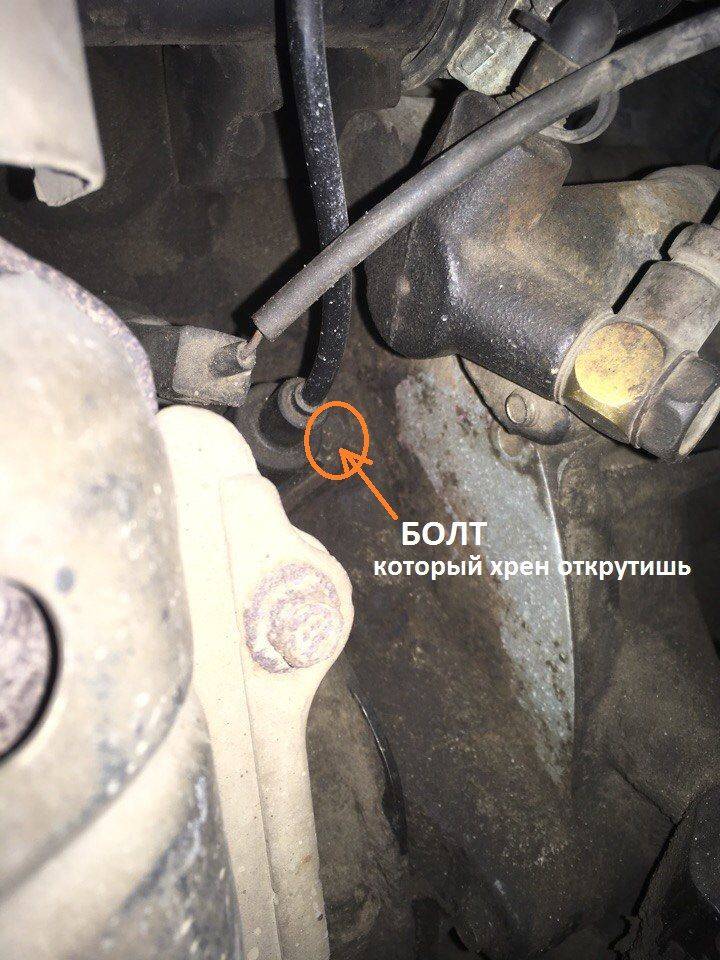

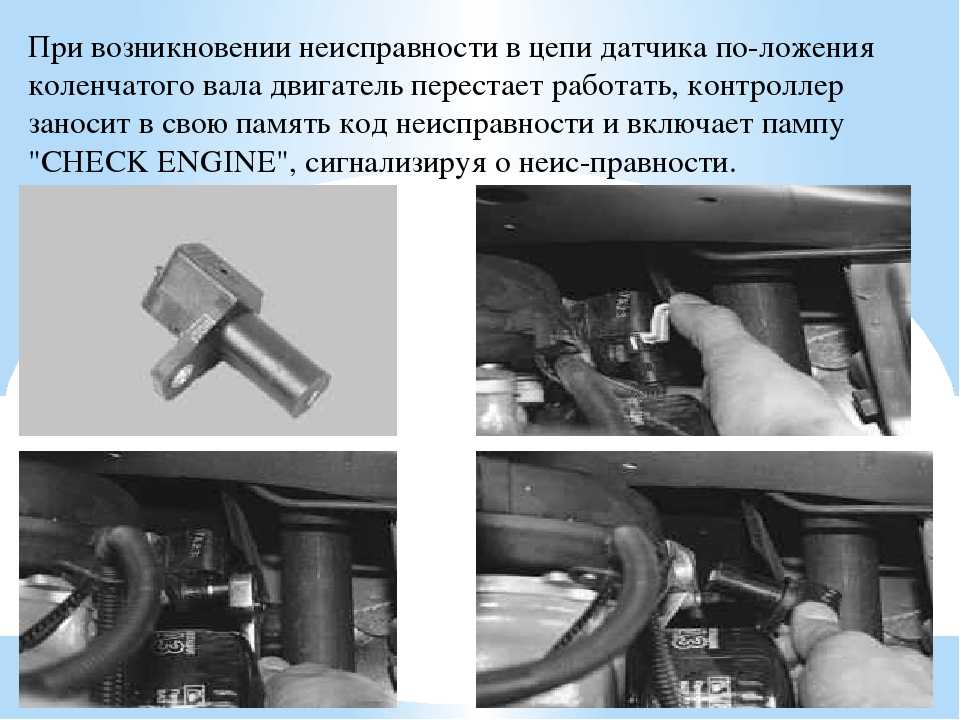

Снятие датчика
Пространство подготовлено, теперь можно переходить к следующему этапу — снятию датчика. Обесточьте устройство. С помощью заранее подготовленного гаечного ключа снимите болт, на который крепится прибор. Снимите и сам датчик.
Тщательно промойте и просушите устройство. Лишнюю влагу можно удалить ватными палочками.
Температура при просушке не должна превышать 85 °С.
Далее измерьте расстояние между сердечником и диском синхронизации. Сверьте полученные результаты с данными, указанными в техническом паспорте устройства. Такое расстояние необходимо соблюсти при установке.

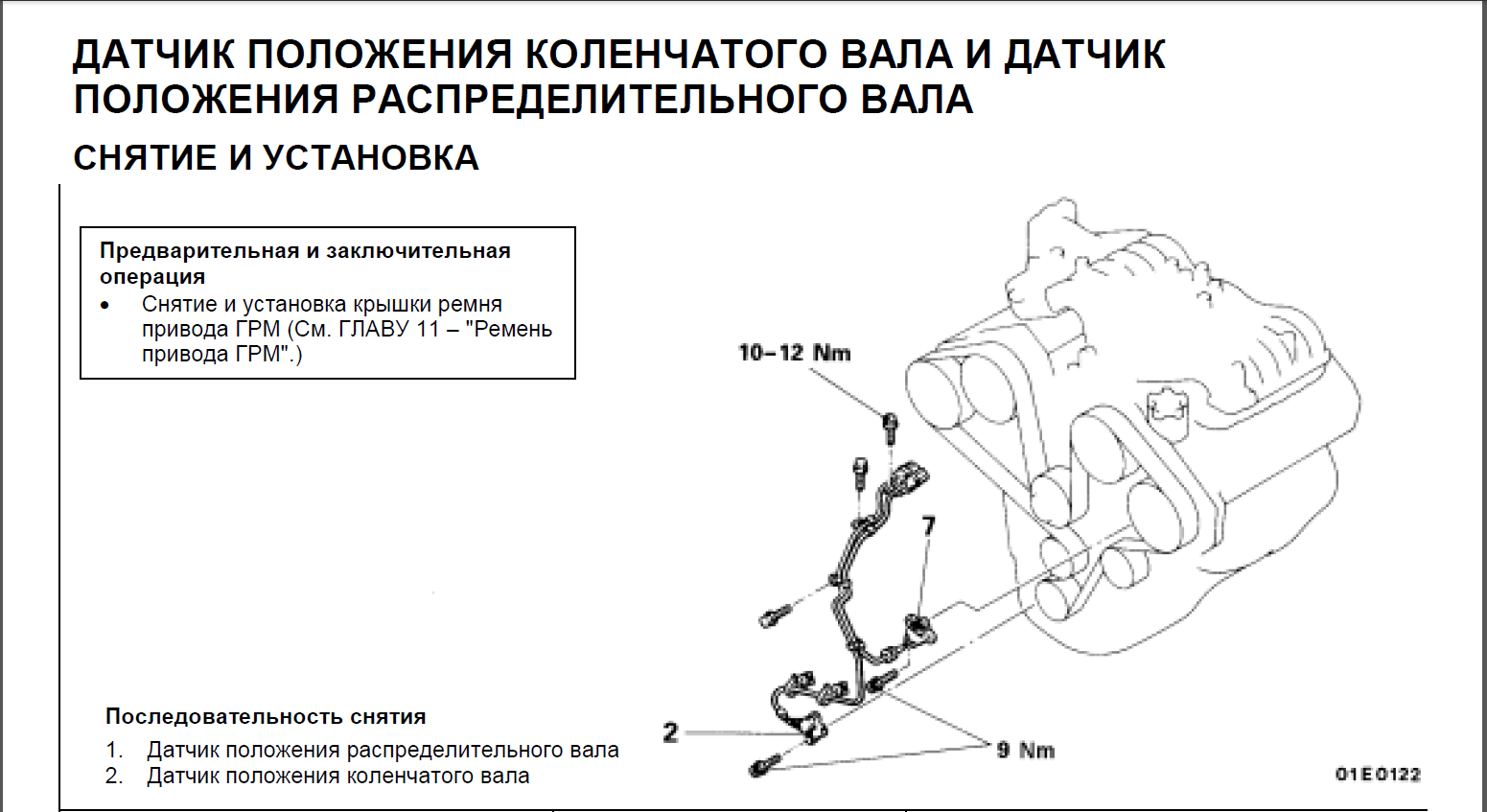

Установка
Установите новый прибор. Рекомендуется использовать старые крепёжные элементы, чтобы правильно установить датчик на место. Не затягивайте сильно болты, чтобы не повредить корпус.
Подключите ДПКВ к сети. Проверьте его работоспособность.
Правильно осуществить самостоятельную установку помогут следующие советы:
- Довольно часто датчики коленвала и распредвала идентичны. При неисправности одного из них попробуйте произвести замену и проверить работоспособность снова.
- Покупку нового прибора лучше сделать в сервисном магазине, а не в интернете. Во-первых, так вы сможете проверить соответствие размеров нового и старого экземпляров. Во-вторых, в интернете можно наткнуться на китайские версии датчиков без электроники.
- Если вы отправляетесь в продолжительную поездку на машине, возьмите запасной датчик с собой. Это одно из тех устройств, от которого зависит, заведётся машина или нет. В случае форс-мажорных ситуаций датчик можно будет легко заменить.
Датчик коленвала на Рено Логан: за что отвечает, где расположен, цена, артикулы
За что отвечает контролер:
- Синхронизация фазы впрыска топлива;
- Подача заряда для воспламенения горючего в камере сгорания.
Своевременность подачи топливной смеси в камеру сгорания зависит от функциональности контролера.
В процессе прохождения зубьев ДПКВ считывает их количество, отсылает полученные данные ЭБУ. Блок управления увеличивает или уменьшает количество оборотов.

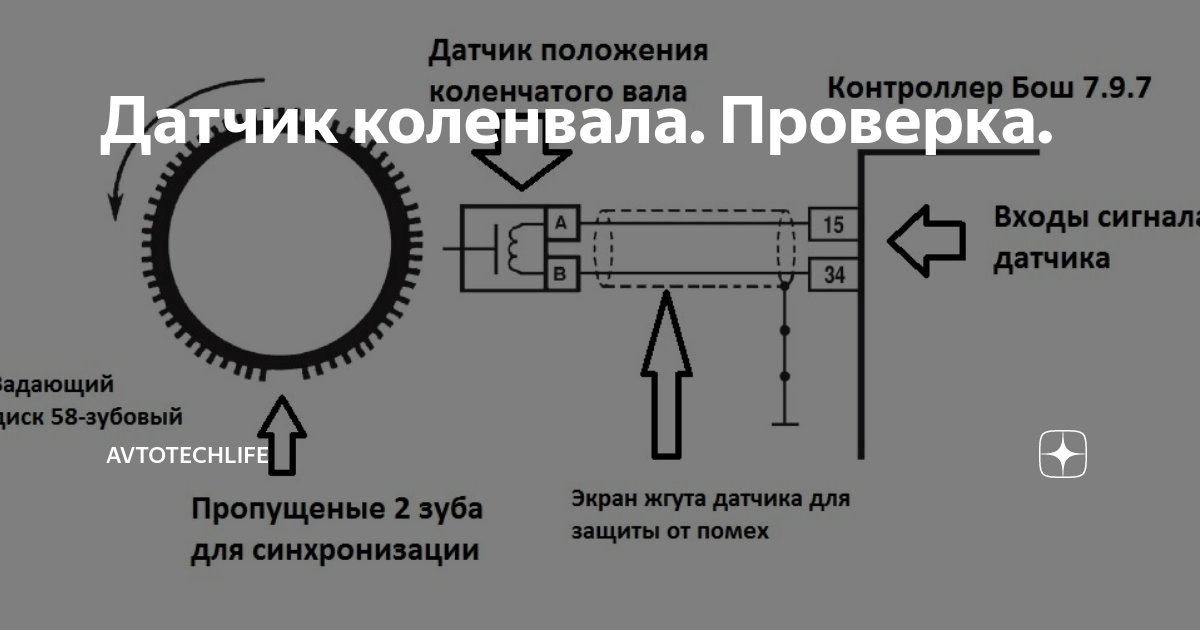

Угол наклона зубьев составляет шесть градусов. Последние два зубца отсутствуют. «Вырез» сделан для центрирования шкива коленвала в верхней мертвой точке ВМТ.

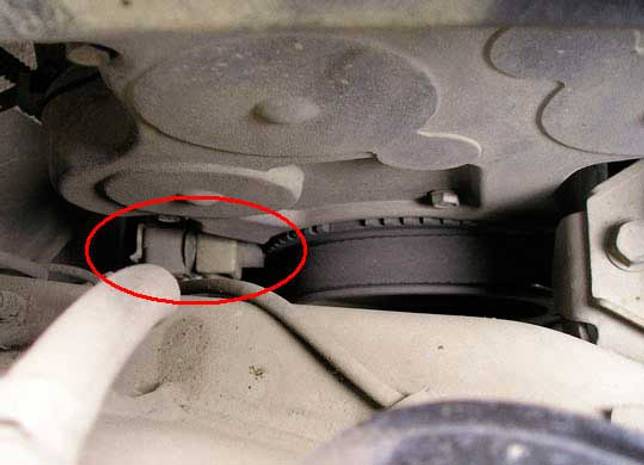

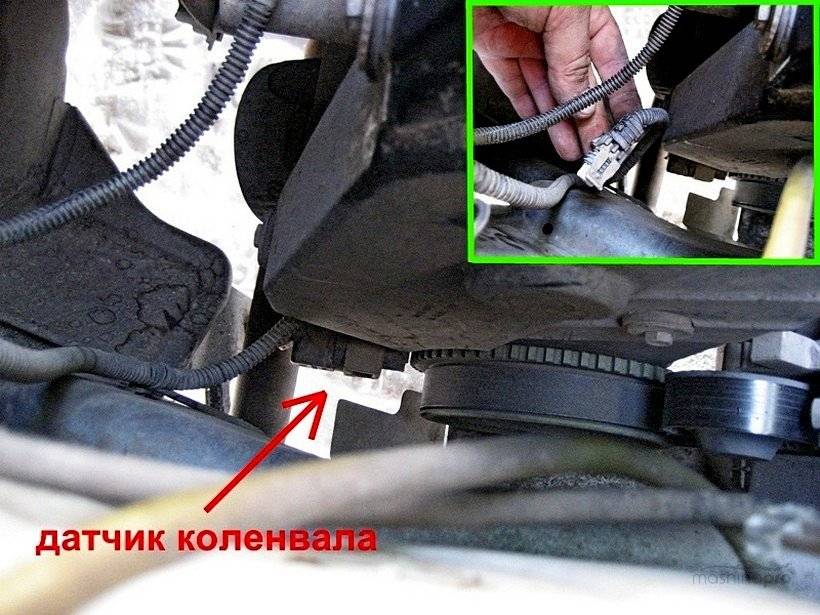

Где находится контролер: в моторном отсеке, под крышкой выпускного коллектора. Доступ к оборудованию для проведения профилактики через верх моторного отсека.
Признаки неисправности датчика коленвала:
- Двигатель не запускается;
- Затрудненный запуск мотора;
- Работа на холостых оборотах нестабильная;
- Внезапное падение мощности силового агрегата;
- Детонация при работе;
- Пассивная динамика разгона;
- Увеличенный расход горючего;
- При движении «под горку» мотору недостаточно мощности, «требует» перехода на пониженный ряд.
Обозначенные симптомы также являются признаками других неисправностей. Проведите комплексную диагностику с применением цифрового оборудования для объективности данных.
| Название / каталожный артикул | Цена в рублях |
| Maxgear 24-0043 | От 600 – 650 |
| StartVOLT VS-CS 0901 | От 600 – 650 |
| Autlog AS4124 | От 600 – 650 |
| Lucas SEB1780 | От 600 – 650 |
| Autlog AS4260 | От 600 – 650 |
| Meat & Doria 871751 | От 600 – 650 |
| Kamoka 109007 | От 800 – 1000 |
| Maxgear 24-0071 | От 800 – 1000 |
| Autlog AS4850 | От 800 – 1000 |
| Stellox 0600003SX | От 800 – 1000 |
| Hoffer 75174841 | От 800 – 1000 |
| Meat & Doria 874841 | От 800 – 1000 |
| VDO A2C59513358Z | От 800 – 1000 |
| VDO S119915001Z | От 800 – 1000 |
| ERA 550467 | От 800 – 1000 |
Технические характеристики ДПКВ:
- Диапазон сопротивления обмотки: 810 Ом;
- Индуктивность обмотки: 277 мГц;
- Минимальная амплитуда напряжения датчика: 0.28В;
- Максимальная амплитуда: 222В;
- Габариты: 36x49x90 мм;
- Масса: 64 грамма.
Инструкция по самостоятельной диагностике
Проверить контролер можно специальным оборудованием — мультиметром.
- Открываем капот, под выпускным коллектором находим колодку с проводами от датчика коленвала. Рассоединяем;
- Подключаем клеммы от мультиметра к ДПКВ. Замеряем сопротивление. Допустимый диапазон 750 – 800 Ом. Превышение или занижение – признак неисправности.
- Принимаем решение о целесообразности замены, установки нового оборудования.
Причины преждевременного износа ДПКВ
- длительная эксплуатация без профилактики;
- брак при изготовлении;
- стороннее механическое повреждение;
- попадание внутрь контролера песка, грязи, металлической стружки;
- обрыв датчика зубьями коленвала;
- повреждение ДПКВ в ходе ремонтных работ;
- короткое замыкание в бортовой цепи.
Стоимость датчика
На Almera N16 используется оригинальный датчик Nissan 8200439315. Его цена крайне высока и составляет 9000-14000 рублей. На автомобили Альмера N16 также с завода устанавливаются ДПКВ Renault 8201040861. Стоимость фирменного измерителя находиться в пределах 2500-7000 рублей.
По причине высокой стоимости оригинальных датчиков они не имеют широкой популярности в автомагазинах. Это усложняет их покупку. По этой причине многие автовладельцы склоняются к приобретению аналогов. Среди них весьма много достойных вариантов по приемлемой цене. Наилучшие аналоги оригинальных датчиков Almera N16 представлены в таблице ниже.
Таблица — Хорошие аналоги фирменного датчика коленвала Nissan Almera N16
| Производитель | Номер по каталогу | Примерная цена, рубль |
|---|---|---|
| Maxgear | 240045 | 300-600 |
| Intermotor | 18880 | 600-1200 |
| Delphi | SS10801 | 700-1200 |
| EPS | 1953199K | 1200-2500 |
| Lucas | SEB442 | 500-1000 |
Как проверить ДПКВ самостоятельно – 3 разных способа
Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.
Как проверить датчик положения коленвала Омметром
Для того, чтобы проверить датчик коленвала Омметром необходимо выполнить следующий порядок действий:
- Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее – проверить наличие зазора между ним и диском синхронизации. Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению.
- Если с зазором все в порядке, до демонтируем устройство с авто.
- Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.
- Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.
- После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.
- При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.
Проверка показателей индуктивности датчика коленвала
Проверка показателей индуктивности датчика положения коленвала более сложный метод. Для этого вам понадобится:
- вольтметр, желательно цифровой;
- мегаомметр;
- измеритель индуктивности;
- сетевой трансформатор.
Для корректности показателей при измерении датчика, рекомендуемая температура воздуха 20-22 0 С. Сопротивление обмотки измеряем омметром и способом, указанным выше.
Для измерения индуктивности обмотки датчика оборотов коленвала, применяется измеритель индуктивности (индуктивная катушка, ёмкость и сопротивление). Индуктивность должна быть в пределах 200-400 мГц.
При помощи мегаомметра проверяется сопротивление изоляции. Этот параметр при напряжении 500В, не должен быть выше 20 МОм.
Если в процессе ремонта датчика произойдёт неосторожное намагничивание диска синхронизации, то размагничивание проводится при помощи сетевого трансформатора. Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности
При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм)
Исходя из результатов, полученных при тестовых измерениях, вы получаете данные о неисправности датчика, или, наоборот, его исправности. При монтаже старого или нового датчика, внимательно устанавливайте его в посадочное место по меткам. Не забывайте о том расстоянии, которое должно быть между диском синхронизации и сердечником (0,5-1,5 мм).
Как проверить датчик положения коленвала при помощи осциллографа
Цифровой осциллограф позволяет эффективно отслеживать и находить неисправности в датчиках системы впрыска. Сейчас мы подробно расскажем о проверке датчика коленвала при помощи осциллограммы:

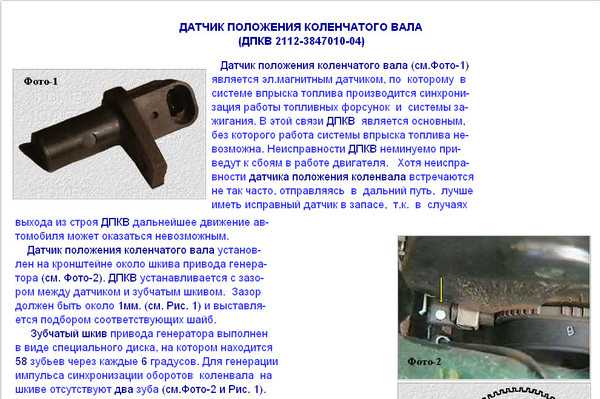

Датчик положения коленчатого вала (ДПКВ) самый главный в системе впрыска, по нему осуществляется синхронизация работы электронного блока управления двигателем. Сигнал вазовского дпкв представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала.

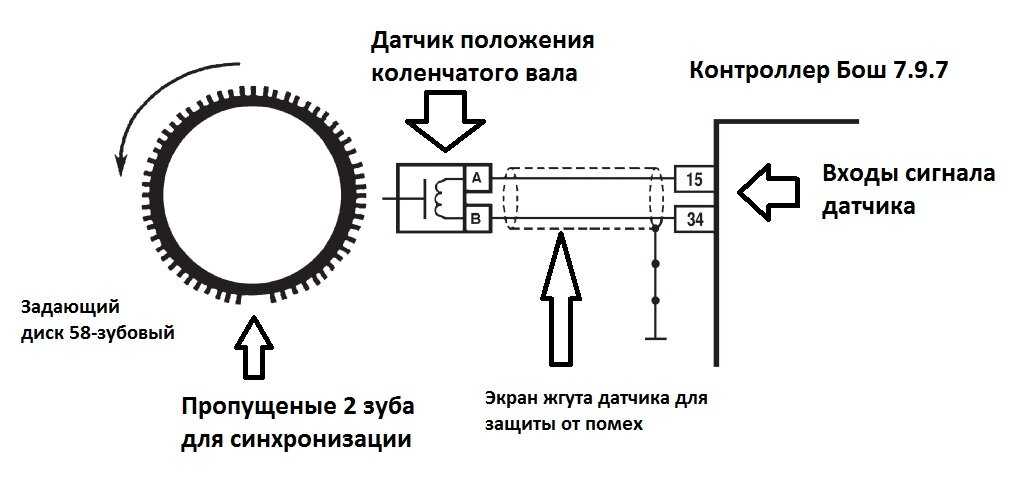

Задающий диск представляет собой зубчатое колесо 60-2, т.е. 58 равноудаленных зубцов и два отсутствующих для синхронизации. При вращении задающего диска вместе с коленчатым валом впадины изменяют магнитный поток в магнитопроводе датчика, наводя импульсы напряжения переменного тока в его обмотке. Осциллограмма индуктивного ДПКВ имеет следующий вид:
Здесь стоит обратить внимание на амплитуду сигнала и форму импульсов. Если витки в обмотке датчика будут короткозамкнуты, то амплитуда сигнала будет снижена
Также по осциллограмме легко вычислить биение задающего диска и повреждение зубцов. На некоторых иномарках в качестве ДПКВ используется датчик Холла, вырабатывающий прямоугольные импульсы.
А вот так синхронно работают датчики положения коленчатого и распределительного валов двигателей Nissan. По нарастающим фронтам сигналов можно определить смещение валов относительно друг друга.
Назначение датчика коленвала и способы проверки

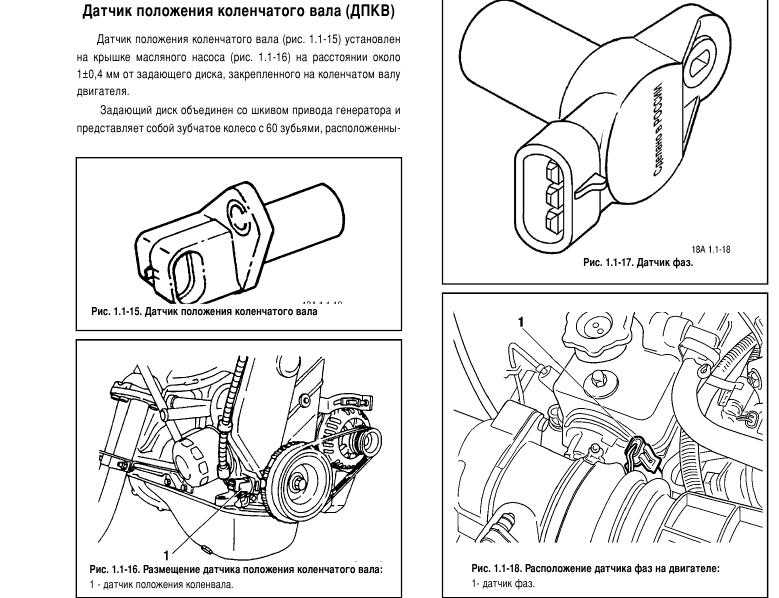

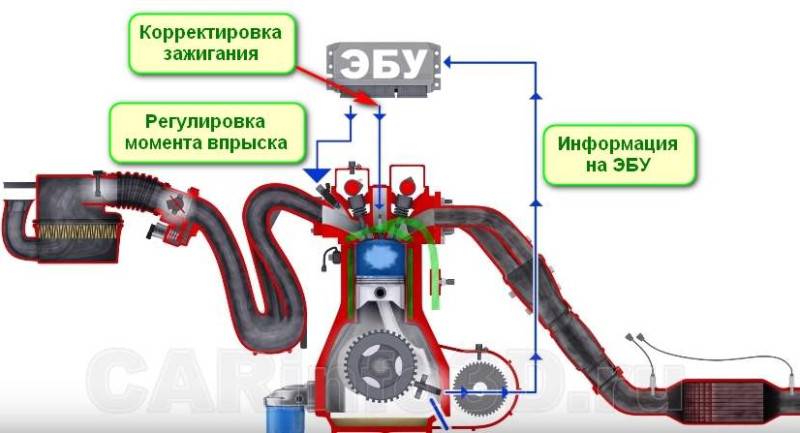

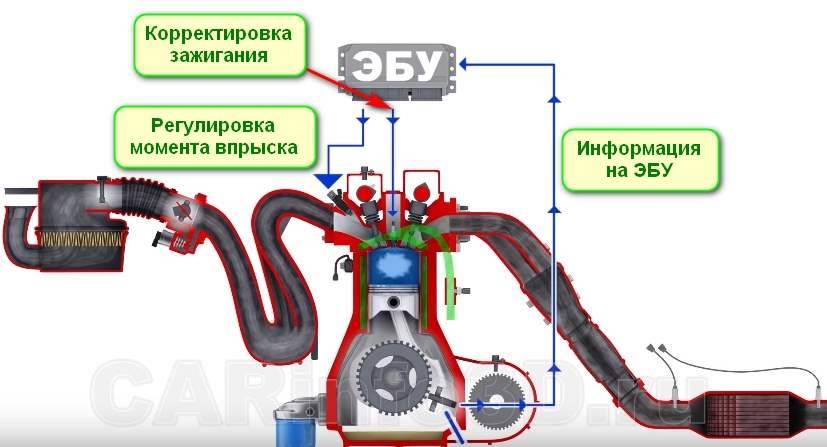

Датчик положения коленчатого вала непосредственно связан с ЭБУ. Он передаёт на контроллер импульсы, в которых содержатся: сигналы о моментах прохождения поршнями верхних и нижних мёртвых точек (ВМТ/НМТ) первого и последнего цилиндра; а также текущее положение коленчатого вала. На основании этих сигналов ЭБУ настраивает:
- Синхронную работу коленвала и распредвала.
- Момент и количество подачи топлива.
- Чёткую работу клапана адсорбера.
- Угол опережения зажигания.
Если отключить ДПКВ, то двигатель не будет работать (попросту не запустится). Процессор ЭБУ не сможет понимать, в какой момент подавать топливо в распылители форсунок и напряжение на свечи.
Проверка Диагностическим OBD-2 сканером
Специалисты СТО прекрасно знают, как проверить датчик коленвала. Для этого в штатном оборудовании техцентра есть различные сканеры, например, корейские OBD–2 Scan Tool Pro и Scan Tool Pro Black Edition. Они получили широкую популярность, как у самих автосервисов, так и у автовладельцев, практикующих самостоятельные ремонты.
Фирменные корейские сканеры, такие как GDS VCI и CarmanScan VG, особенно популярны у монобрендовых техцентров, таких как Oem-Zap, – посвятившего себя исключительно маркам KIA / HYUNDAI.
Колодка сканера OBD-2 подключается в диагностический разъём и, посредством сети Bluetooth или Wi‐Fi, передаёт информацию от процессора ЭБУ на электронное устройство (смартфон, планшет, ноутбук). Используя программу диагностики можно проверить работу ДПКВ. Если появились ошибки Р0335, Р0336 и Р0337, то значит проблема действительно в датчике положения коленвала.
Проверка сопротивления омметром
Если автовладелец или сотрудник СТО владеет знаниями в электрике, то сможет проверить ДПКВ омметром. Достаточно коснуться щупами прибора до контактов 1 и 2 в разъёме и стрелка на шкале экрана покажет результат (цифры на электронном приборе). Рабочим параметром считается диапазон 500–700 Ом. Более высокие или низкие показатели свидетельствуют о неисправности датчика.
Проверка значения индуктивности
Тест индуктивности ДПКВ подразумевает проверку катушки, встроенной в датчик. То есть, такой вариант подходит только для индуктивных ДПКВ. Для работы вам потребуются такие приборы как:
- мегаомметр;
- измеритель индуктивности (мультиметр).
Мультиметр сгодится лишь тот, в котором есть функционал проверки индуктивности. Сам принцип теста следующий: установите мегаомметр в положение 500 В. Затем подключите измеритель индуктивности (мультиметр) к концевикам штекера «-» и «+» (полярность не имеет значения). В результате вы получите параметры, которые на рабочем ДПКВ в пределах: 200 — 400 МГц.
Проверка с помощью осциллографа
Осциллограф есть в каждом серьёзном автосервисе. Это профессиональное оборудование, позволяющее с максимальной точностью увидеть моменты образования электрических сигналов. Для проверки ДПКВ прибор подключают к штекеру датчика и считывают диагностические данные с экрана, возбуждая сенсор отвёрткой или другим металлическим предметом. Если ДПКВ неисправен, то осциллограмма останется без изменений.
Проверка гаечным ключом
Такой способ подходит в полевых условиях. Принцип проверки следующий. Снимите датчик положения к/в, включите зажигание, и гаечным ключом имитируйте прохождение маховика у сенсора ДПКВ. Если датчик рабочий, то вы услышите щелчки включения бензонасоса. Если на улице шумно, попросите пассажира послушать включение бензонасоса, сидя в салоне на заднем сидении. Отсутствие реакции БН свидетельствует о том, что датчик вышел из строя.
Рекомендация: Дождитесь, пока двигатель остынет и повторите попытку запуска. Неисправные ДПКВ обычно работают на холодную. Так вы сможете добраться до ближайшего автомагазина запчастей или автосервиса.
Проверка мультиметром
Датчик необходимо снять. Мультиметр следует перевести в режим измерения сопротивления до 2000 Ом. Затем присоедините щупы прибора к контактам 1 и 2 в штекере ДПКВ. На рабочем датчике результат должен составить 500 – 700 Ом. Если будет меньше, значит есть дефекты в изоляции обмотки катушки. А если прибор совсем не покажет реакции, то это означает обрыв цепи.
Принцип функционирования устройства
Датчик коленвала представляет собой деталь, работа которой взаимосвязана со стальным зубчатым колесом. Именно за счет этого колеса происходит функционирование устройства по принципу электромагнитной индукции. На этом диске зубья расположены с интервалом в 6 градусов. Чтобы ЭБУ мог определить начальное положение коленчатого вала, на диске два зуба срезаны 60-2=58. При прохождении диска этой частью мимо элемента, происходит создание опорного импульса синхронизации. Принцип работы индуктивного датчика и полупроводникового элемента основывается на электромагнитной индукции. Рассмотрим принцип работы ДПКВ на Ланосе:
- Вращающийся диск зубьями проходит возле датчика. В конструкции элемента создается магнитное поле
- Когда зуб располагается всей площадью к рабочей поверхности устройства (размер сердечника увеличивается), то происходит увеличение магнитного потока. Этот скачок увеличения напряжения фиксируется ЭБУ
- Как только диск делает оборот и через рабочую часть проходит часть с пропуском зубьев, то характер импульсов изменяется, что позволяет ЭБУ судить о начальном положении коленвала
- ЭБУ считывает информацию, и на ее основании принимает соответствующие решения о подаче топлива через форсунки в нужный момент и в определенные цилиндры. Определяется также ЭБУ момент подачи искры для сжигания ТВС в цилиндре
Синусоидальный сигнал с датчика в ЭБУ преобразуется в цифровой. Он имеет вид прямоугольных импульсов, схожих с сигналом, снимаемым с датчика Холла. Отслеживание расположения коленчатого вала ЭБУ осуществляется по специальному алгоритму. Маркированный диск имеет 58 зубьев, а угол вращения составляет 360 градусов. Диск по площади рассчитан на 60 зубьев, поэтому условно принимается это значение. Если разделить 360 градусов на 60 зубьев, то получается величина зубного периода 6 градусов. Эти 6 градусов приходятся на один выступающий зуб с пропуском.
Размеры зубьев и пропусков одинаковые, поэтому на каждый зуб и пропуск приходится 3 градуса. Это точность, которой не достаточно для определения положения коленвала. Именно поэтому каждые 3 градуса делятся еще на 6, и получается 0,75 градусов. Именно с такой точностью ЭБУ определяет положение коленвала на автомобиле. От этого значения, как уже говорилось, зависит точная работа ДВС.
Это интересно! Одной из причин неисправности ДПКВ является слишком большой зазор. Величина зазора должна быть в пределах от 0,5 до 1,5 мм. Проверьте расстояние между рабочей частью и зубчатым колесом. Если значение больше, значит его необходимо отрегулировать
Это особенно важно для ДПКВ индуктивного типа, так как полупроводниковые элементы эффективно работают даже при 1,5 мм расстоянии.
https://youtube.com/watch?v=p1HCdBohluw%3F
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Типы датчика коленвала и их конструкция
ДПКВ еще называют синхронизирующим датчиком потому, как с его помощью происходит взаимосвязь форсунок с системой зажигания. Синхронизирующим его также называют, так как снимаемые данные с ДПКВ сравниваются с информацией от ДПРВ (датчик положения распределительного вала). Эти два элемента позволяют оценить синхронность работы двух валов — распределительного и коленчатого.
В связи с тем, что элемент является самым главным в системе двигателя, его конструкция предельно проста, и самое главное, она достаточно надежная. Перед тем, как рассматривать конструкцию и принцип работы датчика коленвала на Ланосе, узнаем типы или виды этих устройств.
- Индуктивный датчик — является наиболее популярным вариантом. Элемент состоит из обмотки (медный провод в эмалевой изоляции, залитый дополнительно компаундом) с сердечником из постоянного магнита. Работа этого элемента сопряжена с подвижным элементом, который называют маркерным диском. Это стальной диск с зубьями, фиксируемый на коленвале. На этом диске имеются зубья, и когда зуб проходит через датчик, то наблюдается усиление магнитного поля, индуцируемого в обмотке. За счет увеличения магнитного поля, происходит повышение напряжения, считываемого ЭБУ. На основании частоты увеличения магнитного поля происходит определение количества оборотов вращения вала. На зубьях маркерного диска находится пропуск 1 или 2 зубьев, что необходимо для определения начального положения КВ. Это своего рода ориентир. На маркерном диске имеется 58 зубьев (зависит от модели авто и количества цилиндров). График сигналов, поступающих на ЭБУ имеет синусоидальный вид. Синусоидальный вид сигнала преобразуется в цифровой, так как ЭБУ понимает только информацию в таком виде. Отличительная особенность таких датчиков в том, что к ним может быть подведено два или три провода. Если это двухпроводный датчик, то контакты на нем сигнальные. Обычно два контакта присутствуют на устройствах, к которым происходит подключение фишки с проводом. Контакты в трехконтактном датчике — сигнальные провода с экраном. Третий провод является экранирующим, и обычно они устанавливаются на элементах, где имеется встроенный провод. Такие типы ДПКВ не требуют дополнительного питания, так как сами индуцируют напряжение
- Датчик Холла — функционирует на основании эффекта Холла. Имеют иной принцип работы по сравнению с индуктивными. В системе также используется зубчатый диск 3 (маркерный), а в качестве считывающего элемента используется постоянный магнит 1. Как только зуб диска проходит рядом с датчиком, то осуществляется изменение величины магнитного поля, протекающего через элемент Холла 2. В результате происходит подача сигнала в виде импульса напряжения, находящегося в милливольтовом диапазоне. Сигнал с датчика Холла на ЭБУ приходит в виде прямоугольных импульсов. Если говорить простыми словами, то при создании магнитного поля происходит пропускание тока полупроводниковым элементом. Когда поле не создается, то ток не проходит. Отличительная особенность датчика в том, что он имеет только три провода — питание +5В, сигнальный выход и «земля»
- Оптический датчик (еще называют лазерными) — в основе принципа работы лежит излучающий элемент (светодиод), а также приемник, считывающий излучение. Как только световой луч попадает на зуб маркерного диска, происходит прерывание светового потока, что фиксируется приемником. Эти данные передаются на ЭБУ

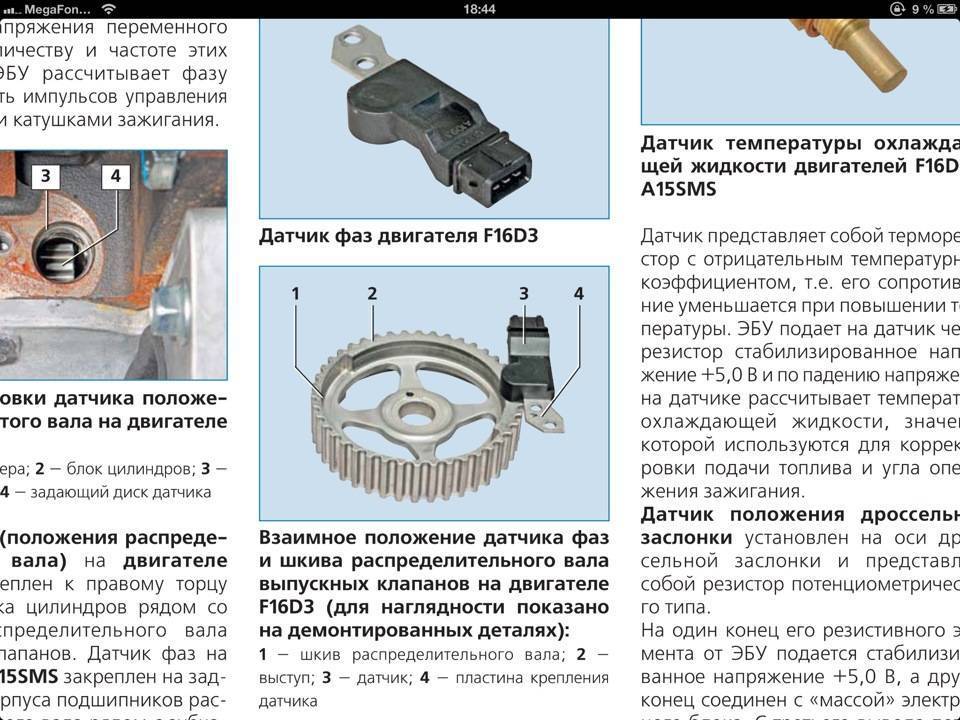

Устройство полупроводникового датчика ПКВ Ланос
На автомобилях марки Ланос устанавливаются полупроводниковые датчики положения коленвала на эффекте Холла. Какой тип устройства установлен на авто можно отличить очень просто. Для этого нужно посмотреть на торцевую часть детали. Наличие в центре стального сердечника говорит о том, что это ДПКВ индуктивный. Чаще всего такие датчики устанавливают на Сенс и Шанс. Если торцевая часть не имеет никаких вставок, значит это датчик Холла
При покупке важно первоначально убедиться в том, какой тип датчика установлен на авто
ДПКВ индуктивный на Сенс и Шанс 1.3
Это интересно! По надежности выигрывает индуктивный вариант, а вот датчик Холла, который имеет полупроводниковый элемент, служит меньше за счет уязвимости полупроводникового элемента. Однако второй вариант имеет такие преимущества, как отсутствие влияния показаний от скорости вращения, а также постоянная амплитуда. Еще один их недостаток в том, что они не способны эффективно работать в системах с большим количеством зубьев.
https://youtube.com/watch?v=U3VyGNasv7w%3F
Как проверить датчик коленвала
Для проверки состояния датчика коленвала используют:
- тестовые приборы (измерители сопротивления или диагностические сканеры);
- лабораторное оборудование, позволяющее определить индуктивность изделия;
- подручные инструменты (например, гаечный ключ или отвертку).
Проверка сопротивления датчика коленвала
Базовый способ основан на проверке целостности катушки тестовым прибором, переключенным в режим замера сопротивления. Необходимо разъединить штекер, подключить щупы к контактам и прозвонить цепь.
Проверка сопротивления датчика коленвала омметром.
Перед началом работы рекомендуется выяснить рабочие параметры датчика, при тестировании большинства моделей исправных сенсоров омметр покажет от 550 до 750 Ом. Если значение выше или ниже поля допуска, то датчик неисправен. Замер изоляции проводов должен отобразить значение около 0,5 МОм, что указывает на отсутствие пробоя.
Чтение ошибки датчика коленвала диагностическим сканером
Перед тем как проверить датчик коленвала диагностическим оборудованием, необходимо найти разъем OBD-II. Штекер находится под кожухом панели приборов, в перчаточном ящике или под крышкой на центральной консоли.
Сканер прочитает память блоков управления и выведет на экран обнаруженные коды, расшифровка позволит определить причину неисправности.
Параметры индуктивности
… о диагностике датчика
В условиях лаборатории и на крупных станциях технического обслуживания датчики могут проверить при помощи измерителя индуктивности.
Изделие снимают с машины и устанавливают на стенд, имитирующий работу двигателя. Сенсор считается исправным при индуктивности в пределах от 200 до 400 мГн. Одновременно проводят замер сопротивления катушки, обрыв обмотки или пробой на корпус не допускаются.
Проверка датчика коленвала с помощью осциллографа
Для проверки с помощью осциллографа необходимо:
- Установить прибор в моторном отсеке или на стойке рядом с автомобилем.
- Подсоединить щупы к разъему датчика, не нарушая целостности изоляции и резинового уплотнителя.
- Запустить двигатель, на экране осциллографа будет отображаться осциллограмма импульсов тока. Проверить работу сенсора при различных нагрузках и сравнить график с базовой кривой. Если обнаруживаются провалы или отклонения, то датчик считается неисправным и подлежит замене. Процедуру проводят в условиях сервисных центров, имеющих подобное оборудование. В бытовых условиях осциллограф используют редко.
Осциллограф поможет определить работоспособность ДПКВ.
Проверка мультиметром
Для проверки мультиметром необходимо выставить прибор в режим определения сопротивления. Датчик коленвала следует снять с двигателя или отключить кабель от бортовой сети автомобиля. Перед началом работы следует уточнить распиновку штекера, а затем подключить щупы.
Если параметр соответствует норме, то обмотка считается исправной. Для дополнительной проверки необходимо провести металлическим предметом около сердечника, имитируя вращение диска. Сопротивление будет изменяться, что является косвенным симптомом корректной работы сенсора положения коленвала.
Дополнительный тест предусматривает замер напряжения между выходами датчика. Тестовый прибор переключают в режим вольтметра и подсоединяют к колодке, а затем покручивают вал двигателя стартером. Исправный датчик покажет напряжение не менее 0,3 В (параметр зависит от производителя). В противном случае требуется проверка соединительной проводки или установка нового ДПКВ.
С помощью мультиметра измеряют сопротивление обмотки датчика коленвала.
Гаечным ключом
Для быстрой проверки можно использовать любой предмет из стали (например, гаечный ключ или отвертку). Следует вынуть датчик из посадочного гнезда, включить систему зажигания и несколько раз поднести инструмент к сердечнику. При каждом контакте будет слышно жужжание электрического топливного насоса, расположенного в баке. Для улучшения слышимости понадобится откинуть задний ряд сидений и слой ковролина, в некоторых случаях понадобится помощь второго человека.
