Особенности и марки ЭБУ Рено Дастер 2010-2019 г.в
| Модификация | Двигатель | ЭБУ | Возможности проверки | ||
|---|---|---|---|---|---|
| Коды | Идентификация ЭБУ Иммобилайзер | Функции | |||
| Duster 2010-2015 | K4M 1,6 | Valeo V40 Siemens EMS3130 Siemens EMS3120 | + | + | Выключение топливной магистрали, сброс компьютера, коррекция смеси, обучение заслонки газа |
| 1,5 DCI | Siemens SID 306 | Обнуление памяти ЭБУ, EGR | |||
| Delphi DCM 1.2, 3.4 | Коррекция топливных карт, сброс памяти | ||||
| 1.2 16V TCE | Siemens 3150 | Обнуление ЭБУ | |||
| 2.0 MPI F4R | Valeo V40 | Сброс данных ДПКВ, ДПРВ. Очистка памяти. Обучения дросселя | |||
| 2.0 MPI HiFlex | |||||
| Duster 2015-по сегодня | 2.0 F4R | Siemens EMS3125 | Датчик ДПКВ – сброс параметров. Обнуление таблицы коррекции топлива. Сброс круиз-контроля | ||
| 1.5 DCI | Delphi | — |
Расположение ЭБУ:
Электронный блок управления находится в подкапотном пространстве. Установлен на металлической раме крепления аккумулятора. С фронтальной стороны подходят сигнальные провода ЭБУ. Фиксация к колодке – на замок-защелку.
Месторасположение компьютера соответствует всей модельной линейке Renault Duster, начиная с 2010 года. Модернизации подверглись только колодки, число и нумерация пинов.
Снятие ЭБУ необходимо например, при прошивке контроллера или его замене/ремонте.
Чип-тюнинг и прошивка Рено Дастер:
Прошивка выполняется в нескольких случаях:
- переход на новое ПО с модернизированными параметрами работы ДВС;
- восстановление ЭБУ при выходе его из строя;
- прошивка с целью увеличения динамических характеристик.
Загорелся Check Engine на Renault Duster?
Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.
Горит лампочка Чек Энджин?
ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.
Читать статью о Check Engine
Алгоритм правильной чистки
Последовательность действий при очистке дроссельного блока бензиновых двигателей объемом 1,6 и 2,0 л, установленных на Renault Duster:
- Загнать автомобиль в гараж и заглушить двигатель.
- Дождаться снижения температуры антифриза до +40…+50°С.
- Отвернуть винт, а затем снять кабель с отрицательного полюса аккумуляторной батареи.
- Отстегнуть хомут, удерживающий заборный патрубок на корпусе воздушного фильтра.
- Отвести воздушный шланг в сторону.
- Отвернуть ключом или отверткой с головкой Torx винты, удерживающие корпус фильтра на впускном коллекторе.
- Демонтировать отверткой с плоским жалом муфту трубки отвода паров топлива из блока дроссельной заслонки.
- Разъединить штекер электропроводки, которая связывает датчик дросселя с блоком управления двигателем (для версии с 2,0-литровым агрегатом). На моторах объемом 1,6 л необходимо отсоединить наконечник троса от рычага изменения положения заслонки.
- Отвернуть болты, удерживающие корпус воздушного фильтра на кронштейнах в моторном отсеке.
- Отсоединить трубку сбора картерных газов и демонтировать кожух.
- Протереть дроссельный узел от грязи, а затем отвернуть 3 болта крепления.
- Уложить узел на слой целлофановой пленки или в емкость из пластика, устойчивого к воздействию нефтепродуктов.
- Промыть дроссельную заслонку специальной жидкостью, удаляя загрязнения из скрытых полостей кистью. Рекомендуется несколько раз промыть внутренние полости, выдерживая состав на поверхности дросселя 2-5 минут для растворения отложений.
- Продуть блок сжатым воздухом, позволяющим удалить остатки загрязнений.
- Разобрать корпус фильтра, вынуть картридж, а затем промыть пластиковые детали горячей водой с добавлением моющего средства для посуды.
- Начать обратную сборку. Поскольку при снятии дроссельного узла происходит повреждение уплотнительных колец, необходимо установить новые элементы (каталожные номера 8200068566 и 8200068583, детали отличаются диаметром и толщиной). На поверхность уплотнителей рекомендуется нанести тонкий слой моторного масла, позволяющего снизить усилие при установке.
- Провести пробный пуск двигателя, калибровка дроссельного узла происходит автоматически. Предусмотрена процедура настройки узла при помощи компьютера, подключенного к диагностическому разъему OBD-II.
На машинах, оснащенных 1,6-литровым мотором К4М, требуется отрегулировать положение троса, при неправильной установке двигатель не развивает полную мощность. При корректном натяжении трос должен прогибаться на 3-5 мм под воздействием пальца руки (усилие прикладывается на участке между качалкой дросселя и выходом привода из оболочки). Для изменения длины троса необходимо снять скобу с защитной оболочки, а затем скорректировать натяжение перемещением наконечника, закрепленного на крышке газораспределительного механизма силового агрегата.
На машинах Duster, оборудованных 1,5-литровым дизелем, используется блок с заслонкой, позволяющей корректировать подачу воздуха на разных режимах работы двигателя. При этом щиток не отвечает за корректировку частоты вращения, педаль газа связана с насосом высокого давления. При обслуживании дизельного агрегата необходимо удалить загрязнения из воздушных каналов и поменять кольца на стыках.
Причины чистки дроссельного узла машины
Чистка дросселя позволяет удалить слой посторонних отложений:
- осевших на внешней поверхности корпуса;
- сформировавшихся на стенках канала, оси и плоскостях щитка.
Оседание пыли
Основной причиной образования слоя грязи на дросселе является изношенный воздушный фильтр, который пропускает мелкодисперсную пыль. При работе поршневого двигателя внутреннего сгорания часть образующихся газов прорывается в картер, который соединен вентиляционной трубкой с полостью фильтра. Газы, содержащие пары топлива и моторного масла, подаются обратно в камеры сгорания и дожигаются. При этом часть масла оседает на стенках корпуса воздушного фильтра и дроссельной заслонки.
Загрязнения дроссельного узла образованы мелкой пылью, которая смешивается с частичками масла и образует слой налета. Из-за посторонних частиц на стенках нарушается скорость течения потока воздуха. Уменьшение проходного сечения не корректируется датчиком положения заслонки, что приводит к провалам оборотов и самопроизвольной остановке силового агрегата.
Основные признаки загрязнения
Симптомы грязи, осевшей на дроссельном узле:
- затрудненный запуск двигателя вне зависимости от температуры охлаждающей жидкости;
- нестабильная работа силового агрегата на холостом ходу;
- провалы при разгоне (при нормальной температуре силовой установки и агрегатов трансмиссии);
- кратковременные зависания оборотов двигателя, который не реагирует на нажатие на педаль газа;
- длительное время реакции на нажатие педали акселератора;
- увеличение расхода топлива при неизменном режиме эксплуатации;
- кратковременные рывки при нажатии или отпускании педали газа при движении на низкой скорости;
- внезапное падение частоты вращения коленчатого вала (вплоть до остановки мотора).
Мнения автолюбителей о неисправности датчика заслонки

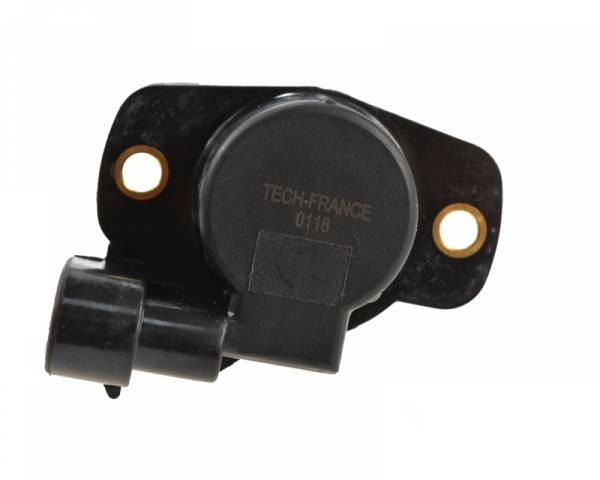

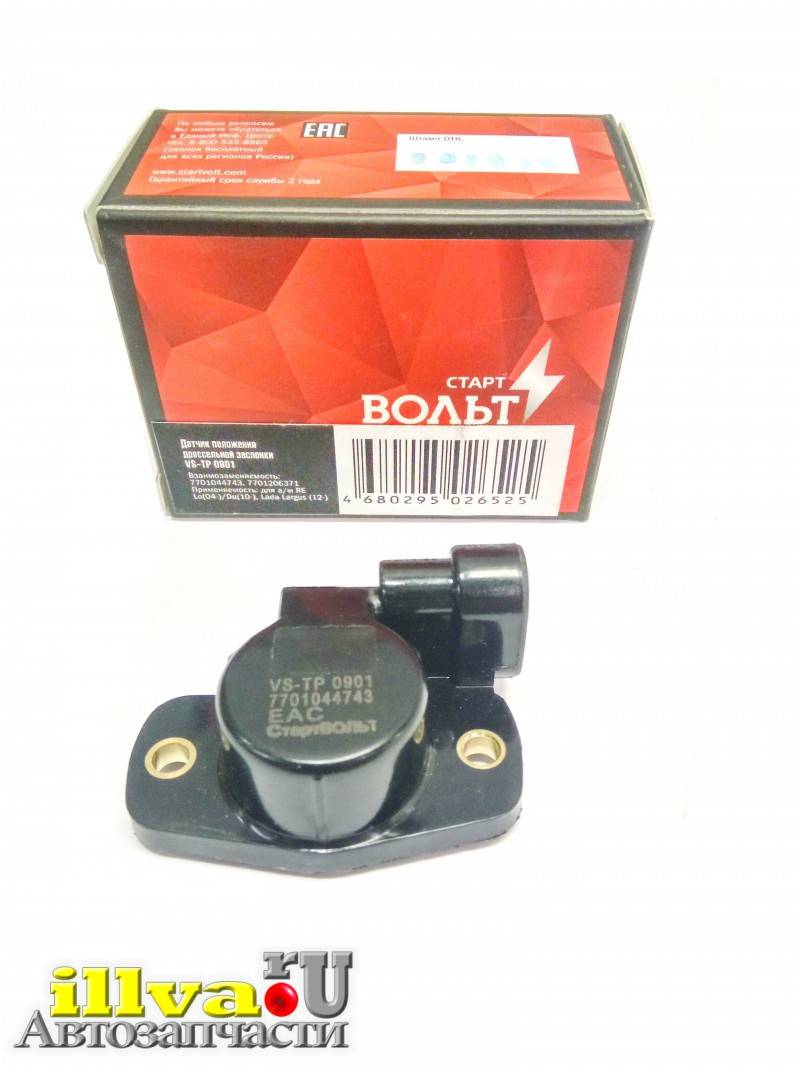

1. Датчик ПДЗ – работает также, как и простейшие регуляторы уровня громкости в старых моделях телевизоров …
«Это устройство представляет собой аналог простейшего регулятора уровня громкости, который встречается в старых телевизорах. Датчик имеет такие проблемы — «шуршание» во время работы. Если в случае с телевизором регулятор используется не так часто, то в автомобиле датчик дроссельной заслонки работает постоянно. Его «шуршание» — далеко не те обороты, которые можно ожидать в соответствии с логикой движения. Именно с этим связаны сложности с зависанием оборотов двигателя на 1,5-2 тыс. оборотов и более. Стоит отметить, что ЭБУ обязательно выявит неисправность датчика дроссельной заслонки, в результате чего на приборной панели засветится «чек». Обычно код такой ошибки расшифровывается, как «Высокий уровень ДПДЗ».
2. Обедненная смесь — следствие проблем с датчиком дроссельной заслонки
«Если я правильно понимаю, при езде с постоянной скоростью машина дергается, а при резком сбросе акселератора ощущается провал и мотор может глохнуть. Если дроссельная заслонка будет открыта больше чем наполовину – машина едет довольно хорошо?
Если все симптомы сходятся, то:
- проводилось ли измерение состава смеси в автосервисе?
- симптомы указывают на возможное обеднение смеси, поэтому, я бы, прежде всего, проверял лямбда-зонд, а затем датчик расхода воздуха. Конечно же, следует еще проверить всевозможные места подсоса лишнего воздуха, но никак не датчик дроссельной заслонки.
- отключите лямбда-зонд и покатайтесь без него, если на усредненных значениях машина едет нормально, значит нужно менять лямбду.
Вот так выглядит мое мнение на этот момент. Если оно ошибочно — будем думать дальше.»
Рекомендуем
«Забился катализатор: что делать прежде всего» Подробнее
3. Почему троит двигатель
«Машина может троить из-за неисправности датчика дроссельной заслонки. Когда у моего авто «затроил» мотор, я подрегулировал ДПДЗ и «троение» исчезло!!! Этой меры хватило, примерно, на 5-7 км (я тестировал мотор в разных режимах, глушил и заводил, но он работал ровно), а машина резко «затроила» и ни какие настройки датчика дроссельной заслонки больше не помогали. При этом, на СТО мне сказали, что причина нестабильной работы мотора не в датчике ДЗ. Я им просто не верю! Сначала они утверждали, что «виноват» термостат, но не тот, который управляет охлаждением мотора, а тот, который находится возле дроссельной заслонки (я о таком даже не знал). В этом месте присутствует пятно от антифриза, и механики решили, что неисправность вызвана этим термостатом. Затем они еще подумали и переключились на клапан в моторе, затем на проводку и т.д.
После безуспешных поисков мне позвонили с СТО, извинились и сказали, что не знают, в чем причина. Отмечу, что капли на термостате по составу похожи не на охлаждающую жидкость, а на обычную воду. Я снимал датчик – внутри сухо, значит вода туда не попала, но капли были прямо на фишке датчика дроссельной заслонки! Когда я начал продувать ДПДЗ, из него полетели мелкие брызги».
4. Неправильные настройки датчика
«Из-за ошибок в настройке датчика дроссельной заслонки неправильный сигнал поступает в ЭБУ. Подается неправильная информация об уровне открытия дроссельной заслонки, а значит, нарушается дозировка топливной смеси. Конечно лямбда-зонд может подкорректировать смесь. Я и сам бы исправил настройки. Понимаю, что это просто и недолго, но «нет ничего более постоянного, чем временное».
Дроссельный узел Renault Duster
Количество воздуха, поступающего в цилиндры двигателя, регулируется дроссельным узлом, который установлен на входном патрубке впускного трубопровода.
Воздух, проходящий через дроссельный узел, дозируется положением дроссельной заслонки, расположенной в патрубке дроссельного узла. Все двигатели модели F4R 2,0 и часть двигателей К4М 1,6 имеют дроссельную заслонку с электроприводом. На некоторых двигателях К4М 1,6 дроссельная заслонка с механическим приводом, то есть заслонка связана с педалью газа тросом.
На корпусе механического дроссельного узла установлен датчик положения дроссельной заслонки, который связан с ее осью. По сигналу датчика электронный блок управления двигателем определяет величину открытия дроссельной заслонки и в зависимости от этого корректирует количество впрыскиваемого в цилиндры двигателя топлива.
Угол открытия дроссельной заслонки с электроприводом задает электронный блок управления двигателем (ЭБУ) в зависимости от режима работы двигателя (запуск, прогрев, холостой ход и так далее) и от положения педали газа. Педаль газа не имеет механической связи с дроссельной заслонкой. Ход педали газа отслеживает датчик положения педали газа. В зависимости от того, насколько сместилась педаль газа при нажатии на нее, электронный блок управления рассчитывает угол открытия дроссельной заслонки, количество впрыскиваемого топлива (учитывая текущую частоту вращения коленчатого вала, скорость движения и т. п.) и подает соответствующие управляющие сигналы на исполнительные устройства: электропривод дроссельной заслонки и топливные форсунки. При запуске двигателя и работе на холостом ходу электронный блок управления открывает заслонку на величину, соответствующую количеству воздуха, которое должно поступить в цилиндры в зависимости от температуры окружающего воздуха и двигателя, а также других параметров.

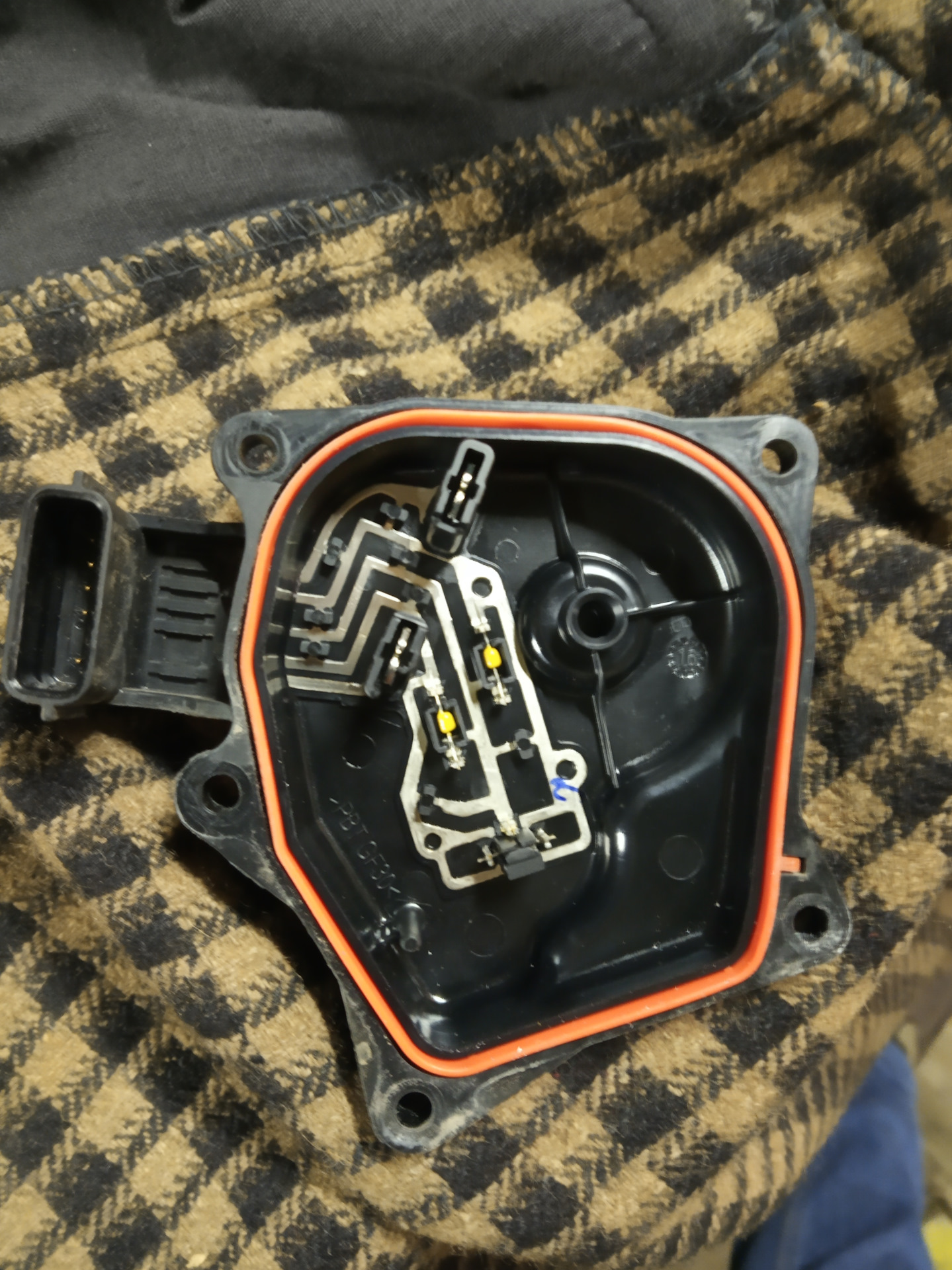

Датчик положения дроссельной заслонки встроен в блок электропривода, который установлен на корпусе дроссельного узла и связан с осью дроссельной заслонки. По сигналу датчика электронный блок управления определяет величину открытия дроссельной заслонки и подает соответствующие
команды на электродвигатель привода заслонки, корректируя угол ее открытия.
В ходе работы двигателя на внутренних стенках патрубка и на дроссельной заслонке постепенно накапливаются отложения, которые со временем могут привести к некорректной работе дроссельного узла и даже заклиниванию заслонки. Для очистки внутренней полости патрубка от отложений, следует снять дроссельный узел с впускного трубопровода. Если устранить неисправность с помощью очистки не удалось, то дроссельный узел необходимо заменить.
Неисправность электрической части дроссельного узла может быть обнаружена во время диагностики системы управления двигателем.
Руководство по обслуживанию и ремонту Рено Дастер
Видео по теме «Дроссельный узел» для Renault Duster
https://youtube.com/watch?v=nTpwg7pxs-I
Дроссельный модуль Рено Дастер. Лечим подсос воздуха. The throttle module Ducia Duster.
Промывка дроссельного узла на дастер
https://youtube.com/watch?v=ILZ2RSddjKY
Замена уплотнительного кольца дроссельной заслонки на рено Дастер
Средства, предназначенные для очистки
Для удаления загрязнений с поверхности блока дросселя могут использоваться материалы:
- Очиститель Pro-Line Drosselklappen-Reiniger, поставляемый компанией Liqui Moly. Жидкость находится в аэрозольном баллоне емкостью 400 мл (артикулы 5111 или 7578), оснащенном удлинительной эластичной трубкой, вещество предназначено для очистки узлов только бензиновых двигателей. Присадки позволяют растворять отложения нефтепродуктов и синтетических смол, для удаления посторонних веществ требуется нанести очиститель и выждать 2-3 минуты, а затем смыть грязь струей жидкости.
- Жидкость Mannol Carburetor Cleaner, разработанная для очистки карбюраторов, смывает слой масла и пыли за 1-2 минуты. Поставляется в баллоне емкостью 400 мл (артикул 9970), в набор входит жесткая трубка для подачи моющего состава в отдаленные зоны узла. Присадки негативно воздействуют на резиновые уплотнительные кольца, которые необходимо снять перед обслуживанием дросселя.
- Очиститель ABRO Carb&Choke Cleaner (код производителя СС-220), после растворения налета на поверхностях остается налет желтоватого оттенка, который необходимо удалить ветошью или кистью с жестким ворсом. Жидкость поставляется в аэрозольном баллоне емкостью 230 мл, предусмотрен трубчатый удлинитель.
- Жидкость HI-GEAR Throttle Body Cleaner (код HG3121, вместимость баллона – 312 мл), материал предназначен для очистки систем подачи горючего на инжекторных моторах. Присадки не оказывают негативное воздействие на каталитический нейтрализатор, обеспечивают удаление пригоревшей грязи, скопившейся в узких щелях.
- Очиститель карбюраторов и дросселей Agat-Avto, позволяющий смывать смолистые отложения и нагар. Поставляется в цилиндрическом аэрозольном баллоне емкостью 400 мл (артикул FD0206), в набор входит жесткая трубка для подачи раствора во внутренние полости обслуживаемых узлов. Производитель предлагает материал серии Silverline (артикул SL0211), который упакован в банки объемом 520 мл.
