Замена ДМРВ своими руками

Принцип работы

Ход поршня происходит при сгорании топлива с воздухом в пропорции 1:14, при сохранении которой происходит оптимальная работа силовой установки. При уменьшении или увеличении пропорции двигатель не перестает работать, но появляется перерасход горючего или снижение рабочей мощности мотора. Датчик массового расхода воздуха нам нужен, чтобы воздух поступал порциями. Работа агрегата проходит следующим образом: ДМРВ ВАЗ 2110 делает расчет порции свежего воздуха, а затем отсылает данные на основной компьютер, который, ориентируясь по этой информации, высчитывает порцию топлива.

Чем сильнее вы давите на газ, тем больше требуется фильтрованного воздуха для силовой установки. Датчик массового расхода фиксирует увеличение и подает команду электронике увеличить порции топлива. При движении на одинаковой скорости каждая порция должна равняться предыдущей. ДМРВ получает данные о нагрузке силового агрегата, а затем вычисляет требуемую порцию воздуха. Когда водитель нажимает на педаль, открывается дроссельная заслонка, при этом увеличивая объём всасываемого воздуха – нагрузка повышается. При отпущенной педали нагрузка падает.

Advertisements

Поврежденный датчик из-за попадания пыли

Справка о работе и устройстве датчика массового расхода воздуха

Опять же, не будем рассматривать исторически устаревшие механические варианты с флюгером и частотный расходомер General Motors, который использовался в комплекте с ЭБУ «Январь» 4-й серии. Современные расходомеры для 10 серии ВАЗ работают по принципу термоанемометра.

В основе лежит свойства некоторых металлов существенно менять сопротивление в зависимости от нагрева (в датчике ДМРВ используется сплав иридия с платиной, что обуславливает высокую стоимость прибора). В потоке воздуха расположены два резистора: один прецизионный, второй может менять сопротивление с помощью нагрева. На него подается напряжение, нить нагревается до момента совпадения с эталоном. В зависимости от силы воздушного потока, нить охлаждается, сопротивление меняется. За счет увеличения напряжения на резисторе, температура и соответственно сопротивление восстанавливается. Это происходит в реальном времени, то есть контроль за воздушной массой постоянный. На выходе датчик массового расхода воздуха показывает сигнальное напряжение с точностью сотых долей вольта. Полученная информация обрабатывается ЭБУ для точного дозирования бензина в топливно-воздушную смесь.

Все элементы скомпонованы в единый электронный модель, который размещается в измерительном канале (воздуховоде).

Устройство датчика

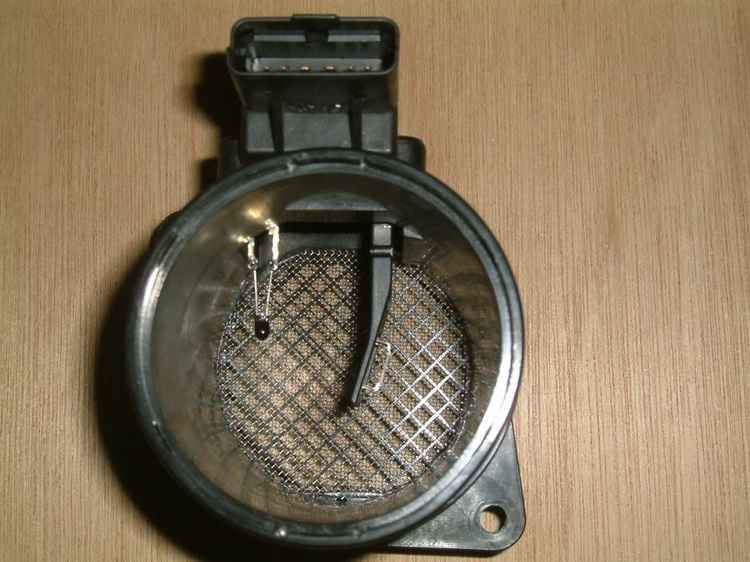

Вид расходомера со стороны сетки.

Датчик в разобранном виде.

На этом фото видна платиновая нить.

В итоге расход и температура воздуха преобразуются в понятные для ЭБУ электрические импульсы. Это очень нежный и точный прибор, он позволяет рассчитывать цикловое наполнение цилиндров воздухом и обновляет параметры каждых 0,1 с.

Схема датчика массового расхода воздуха.

Рабочий орган датчика — платиновая прогреваемая нить. Она нагревается до рабочей температуры (от 100 до 1000 градусов), а при поступлении воздуха, остывает. Величина, на которую падает температура нити, преобразуется в электрический сигнал и исходя из этого значения, ЭБУ вычисляет массу и температуру воздуха, попавшего в камеру сгорания. А на основе этих данных уже готовит необходимую порцию топлива. Вкратце — так.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.

Проверка на работоспособность и монтаж нового элемента

Сняв ДМРВ, необходимо проверить его работоспособность. Это делается одним из следующих способов:

Визуальный осмотр. На приборе не должно быть видимых повреждений, трещин и грязи. Он должен быть сухим и чистым. Если имеются загрязнения, необходимо его вымыть. Если корпус треснул – ремонтировать его не стоит, лучше сразу заменить новым.

Проверка вольтметром. Подсоединяем датчик на место и прогреваем двигатель до стандартной рабочей температуры. При работающем на холостых оборотах моторе, подключаем вольтметр (или мультиметр) между контактом 2 (провод g/ l – зеленый/ бежевый) и массой. Напряжение должно составлять 0,6–0,8 В. Если показатели прибора не соответствуют положенным, ДМРВ нуждается в замене

Установка нового прибора. Купленный ДМРВ устанавливается точно так же, как и снимался, только в обратном порядке. Возможно, при установке потребуется поставить новые хомуты

Делается это также крайнеиосторожно, чтоб не повредить чувствительные пластины.

Следует помнить, что приобретать нужно оригинальный ДМВР, в специализированных магазинах. Соблазнившись доступной ценой, и купив его на рынке, вы рискуете получить некачественную деталь, которая доставит вам много хлопот. Так как прибор довольно сложный, его стоимость не может быть очень дешевой.

Если вы купили качественный датчик, и установили его в соответствии с инструкцией, проблем в его работе возникнуть не должно. Не забывайте только вовремя менять фильтр, чтоб не допустить его засора.


Признаки неисправности

ДМРВ находится в воздуховоде около воздушного фильтра. Он предназначен для определения количества поступающего воздуха. В зависимости от его показаний БУ будет показывать, сколько нужно топлива для образования качественной топливной смеси. Нормальным считается соотношение 1:14. Поэтому от правильности показаний расходомера зависит качество топливно-воздушной смеси.

Качественная работа ДМРВ зависит во многом от чистоты воздушного фильтра. Поэтому, если появились симптомы неисправности ДМРВ, прежде чем делать ремонт, следует проверить в первую очередь воздушный фильтр. Расходомер обычно не подлежит ремонту. Если он неисправен, то его меняют на новый прибор. Но его стоимость достаточно высока, поэтому следует сначала убедиться, что причины неполадок именно в датчике, не в других неисправностях машины.

Сигналом для диагностики являются следующие признаки неисправности ДМРВ:

• на панели приборов появляется надпись Check Engine;
• высвечивается ошибка, сообщающая о низком уровне сигнала ДМРВ;
• двигатель плохо заводится «на холодную», очень медленно разгоняется, глохнет, падает его мощность;
• высокий уровень расхода топлива;
• мотор нестабильно работает на холостом ходу;
• двигатель глохнет при переключении скоростей;
• обороты либо повышенные, либо пониженные.

Существуют и другие симптомы «умирающего» датчика. Например, он может иметь трещины в гофрированном шланге, который соединяет дроссельную заслонку с датчиком. Если двигатель глохнет, возможны проблемы с электропитанием или повреждена проводка. Это сигнал для проверки электропроводки. При обнаружении неисправностей нужно выполнить ремонт электрики машины.

Кроме вышеперечисленных возможных признаков выхода из строя ДМРВ, следует провести диагностику уровня сигнала датчика.

Низкий уровень сигнала может означать следующее:

• ДМРВ не подключен;
• обрыв в цепи подключения датчика;
• оборвалась масса в цепи, появилось окисление;
• оборвались сигнальные провода или неправильно подключены;
• неисправность БУ двигателем.

Не стоит делать выводы о неисправности датчика массового расхода воздуха, полагаясь только на перечисленные выше признаки. Следует провести полную диагностику двигателя и машины, так как признаки поломки расходомера, могут появиться при неисправности других устройств (например, из-за забитого воздушного фильтра). Тогда нужен ремонт этих устройств, чтобы восстановить работоспособность авто.

Код ошибки ДМРВ

О наличии неисправности в работе ДМРВ могут сообщать такие ошибки:

1. Р0100 — повреждение электрической цепи подключения датчика. Для устранения поломки нужно проверить проводку на целостность, поскольку возможно случайное отсоединение разъёма либо повреждение электроконтактов.
2. Р0102 — на блок управления автомобиля начал поступать низкий сигнал, который зафиксирован на входе электролинии ДМРВ. Чтобы устранить причину поломки, необходимо проверить электропроводку и изоляционный слой кабеля, возможно окисление контактов разъёма проводки (т. н. фишки).
3. Р0103 — критически высокий сигнал, зафиксированный на входе электролинии ДМРВ. Если причина неисправности заключается не в проводке, то потребуется визуальный осмотр и очистка расходомера или придётся его заменять на новый

Принцип работы

Для работы в оптимальном режиме в мотор автомобиля должна поступать топливная смесь в правильном соотношении: 1 часть топлива и 13 частей воздуха из атмосферы. Тогда автомобиль будет работать стабильно и с полной отдачей. Неисправность этого прибора грозит перерасходом топлива и потерей двигателем мощности.

ДМРВ позволяет получить идеальное количество воздуха, попавшего в двигатель и оптимизировать состав смеси. Данные с ДМРВ поступают на головной компьютер автомобиля. На основе этой информации он подсчитывает, сколько бензина необходимо использовать при каждом впуске.

Количество воздуха, которое поступает в цилиндр, зависит от того, насколько сильно вы нажимаете на педаль акселератора. Чем сильнее нажатие, тем больший объем воздуха и больший расход топлива.

В автомобиле Рено используется ДМРВ термоанемометрического типа. Его чувствительный элемент – небольшая металлическая пластинка, которая автоматически нагревается электричеством. Впускной цикл способствует охлаждению пластины, вследствие чего изменяется сопротивление металла. Эти показатели и считывает прибор.

Ремонт датчика

Любое электронное устройство имеет огромный минус: чувствительность к малейшим скачкам напряжения, загрязнению, агрессивным воздействиям окружающей среды и многим другим факторам. Если с потоком воздуха, поступающего в двигатель, попадает хотя бы крошечная частица грязи или пыли, она непременно оседает на датчике, который, будучи столь уязвимым, притягивает подобные неприятности к себе как магнит.

Продолжая работать в таком состоянии, он вынужден увеличивать нагрузку, так как ему мешает балласт пыли. Следовательно, он начинает выдавать сбои. Также, если в двигатель заливается некачественное масло или плохой бензин, все это в первую очередь самым негативным образом отражается на электронном устройстве

Вот почему так важно уделять внимание воздушным, масляным и другим фильтрам и не экономить на качестве заливаемых в мотор горюче-смазочных материалов

Удостоверившись в том, что датчик массового расхода воздуха ВАЗ неисправен, переходим к следующему этапу — ремонту. Ремонт заключается в хорошей прочистке. Но как проводится чистка ДМРВ и можно ли выполнить эту работу своими руками? Для начала следует запомнить как таблицу умножения, что ни в коем случае нельзя использовать для промывки следующее:

Для прочистки следует применять жидкость для мытья карбюраторов. Наибольшей популярностью в этом деле пользуется WD 40, которая обладает хорошими техническими свойствами и безопасна для электронных устройств. Промывать датчик нужно аккуратно, чтобы не повредить тончайшие пластины и проводки.

Убедившись, что в устройстве более нет пыли и мусора, можно, тщательно просушив его, устанавливать на место. Как правило, после такой нехитрой процедуры устройство должно заработать как хорошие швейцарские часы. Мы разобрали наиболее часто возникающие относительно датчика массового расхода воздуха вопросы. Теперь вы знаете, почему он ломается, что нужно сделать, чтобы обезопасить его, и как поступить, если вдруг он все-таки дал сбой. Желаем удачи на дорогах и доброго настроения!

Инструкция по замене контроллеров

Рассмотрим процедуру замены на примере автомобилей ВАЗ

Для реализации этой системы важно учесть требование к блоку управления — он должен быть версии Январь 5.1 либо Январь 7.2. Второй вариант более предпочтительный, поскольку на него можно найти бесплатную прошивку, на основе которой можно сделать ДАД

Версии Январь 5, а также ЭБУ Бош не подойдут для этого, поскольку они не смогут функционировать с ДАД.

Необходимые инструменты и материалы

Чтобы осуществить переход с ДМРВ на ДАД, вам потребуются такие элементы:

• непосредственно сам ДАД, можно использовать Газелевский (45.3829) либо от Фольксвагена (Siemens SME 5WK96930-R);
• также потребуется ДТВ, можно использовать от Нивы, Дэу Нексия либо взять ДТОЖ для автомобилей ВАЗ (придется немного доработать);
• для установки ДАД потребуется штекер датчика скорости;
• для подключения ДТВ понадобится штекер ДТОЖ.

Установка и подключение

Чтобы система хорошо работала, нужно правильно установить все элементы:

1. Монтаж ДАТ осуществляется на моторном щитке, поскольку он очень чувствителен к вибрациям. Установить контроллер следует штекером вниз, это позволит предотвратить скопление влаги и конденсата внутри. Устройство подключается к патрубку регулятора давления бензина через специальный тройник, как вариант, его можно соединить с ресивером.
2. Установка ДТВ может быть произведена в корпусе воздушного фильтрующего элемента, в патрубке рядом с ним либо же в корпусе расходомера. Надежно зафиксируйте датчик, чтобы он не разболтался из-за вибраций двигателя.
3. Для подключения устройств нужно будет протянуть провода от электронного блока управления к контроллерам, сами провода можно уложить через специальное отверстие рядом с вакуумным усилителем тормозов. Что касается порядка подключения, то для ДТВ он не особо принципиальный, а вот в случае с ДАТ необходимо учитывать распиновку, она нанесена на корпус девайса.
4. Когда устройства будут установлены и подключены, необходимо прошить блок управления, поскольку для работы этих датчиков будут использоваться другие параметры. В случае с автомобилями ВАЗ можно использовать прошивки J5LS (J5 Light Sport), J5SPT0005. Как сказано выше, процедура перепрошивки — достаточно непростое и ответственное занятие, поэтому к данному шагу необходимо быть готовым. Если у вас есть сомнения касательно того, что вы все сможете сделать правильно, то лучше доверьте эту задачу специалистам.

Место установки

Для экономии топлива современные авто оснащены инжекторными двигателями с электронным зажиганием. В упрощенном виде инжектор представляет собой точечный впрыск смеси через форсунку в цилиндр либо тракт впускной. Блок управления ЭБУ обычно называют «мозгами» машины, именно этот орган корректирует четыре основных параметра электронной системы управления ЭСУД:

• частота впрыска;
• момент впрыска;
• доза топливной смеси;
• соотношение топлива и воздуха в ней.

Для получения этих данных использован принцип выносных датчиков. Например, момент впрыска определяется по показаниям датчика коленвала ДПКВ, а за пропорции смеси отвечает именно ДМРВ. Весь поступающий в двигатель машины воздух проходит через дроссельную заслонку, которая находится между коллектором впускным и фильтром воздушным.

Рис. 3 Расположение волюметра

Поэтому логичнее всего искать ДМРВ непосредственно перед дроссельной заслонкой, где он и стоит

Внимание: На контроллер передается информация с семи датчиков: распредвала ДРВ, детонации ДД, лямбда-зонда, дроссельной заслонки ДПДЗ, системы охлаждения ДТОЖ, волюметра ДМРВ и коленвала ДПКВ. На основе этих сигналов происходит отключение модуля зажигания, включение бензонасоса и форсунок, вентилятора и регулятора ХХ

Как самостоятельно проверить расходомер на ВАЗ 2115

1. Если на приборной панели зажглась лампа «Check Engine», можно определить ошибки по кодам OBD с помощью автосканера. Однако такое оборудование не всегда есть под рукой.
2. Первичную проверку можно провести простым отключением разъема расходомера и сравнением поведения двигателя с ДМРВ и без него. После отключения исправного датчика поведение автомобиля должно ухудшиться. Сломанный расходомер при отключении не внесет изменений в работу мотора.
3. И, наконец, относительно точная проверка с помощью мультиметра. Она проводится в два этапа. Сначала на отключенном разъеме проверяется питание прибора. Из ЭБУ на 2 контакт должно подаваться 12 вольт, на 4 контакт 5 вольт. Замеры производят относительно массы, при включенном зажигании и заглушенном ДВС. Затем на подключенном разъеме измеряется напряжение сигнала датчика в состоянии покоя (зажигание включено, двигатель не заведен). Для этого необходимо вооружиться относительно точным мультиметром, способным измерять напряжение с погрешностью до 1/100 вольта. Относительно массы, на контакте № 5 должно быть напряжение от 0,99 до 1,02 вольта. Допускается увеличение значения до 1,05 вольта, но это свидетельствует о большой степени износа сенсоров ДМРВ.

Как проверить датчик массового расхода воздуха, пошаговая инструкция

Существует ряд методов, с помощью которых можно выявить выход из строя ДМРВ. Наиболее простым методом является отключение от датчика фишки питания на запущенном двигателе. Когда фишка отключена, блок управления автоматически переходит в аварийный режим, дозировка горючего при котором осуществляется исходя из показаний датчика положения дросселя. В этом случае, обороты в режиме холостого хода будут возрастать свыше 1500 оборотов, но не обязательно, в некоторых инжекторных системах повышение оборотов не происходит.

При отключенном расходомере следует проехаться на транспортном средстве. Если силовая установка стала работать на порядок лучше, скорее всего проблема в ДМРВ.

На некоторых датчиках можно осуществить проверку с помощью мультиметра либо вольтметра с высокой точностью настроек. Плюсовой щуп измерительного устройства необходимо подключить к проводу сигнала датчика (как правило, правый крайний провод), а минусовый — к проводу заземления ДМРВ. Далее следует включить зажигание, однако не запускать силовую установку. Исправный датчик имеет напряжение от 0,9 для 1,4 В. Данные выше свидетельствуют про неисправность ДМРВ.

Визуальный осмотр также способен указать на поломку, так как, нередко, неисправностью является загрязнение рабочих компонентов датчика.

Если на рабочих компонентах датчика видно сильное загрязнение, скорее всего, именно это и является причиной проблем в работе силовой установки. С ДМРВ восстановительные работы можно провести только на основании трубки Пито. Грязь можно удалить способом промывки аэрозолем для чистки карбюратора.

Особенности проверки на Форд Фокус 2

В большинстве случаев для иномарок методы диагностики расходометра аналогичны, но все же там есть свои особенности. Все зависит от модели авто и марки установленного MAF-сенсора.

К примеру, на Форд Фокус 2 встречаются датчики с четырьмя или шестью проводами. Оригинальное изделие FORD 1072308.

Распиновка показана ниже на примере 4-х проводного датчика.

• А – напряжение 12V.
• B – «–» (масса).
• C – «–» земля обратная (перевод дословный).
• D – выходной сигнальный SIG к ЭУБ.

К 6 контактным датчикам подключаются два дополнительных провода: датчики IAT (температуры всасываемого воздуха).

Для проверки ДМРВ на Форд Фокус 2 сделайте следующее:

1. Отсоедините фишку от расходометра.
2. Включите зажигание.
3. «–» мультиметра подсоедините к «B» (масса) на жгуте проводов (смотрите на рисунке выше).
4. «+» прибора к плюсовому «А» (12V).

На мультиметре должно показать 12В. Если нет, то ищем по какой причине на датчик не поступает U.

Дальнейшие действия (понадобиться помощник):

1. Подключите фишку обратно.
2. Не выключая зажигания, используя острые щупы мультиметра «+» подключите (проколите провод) к сигнальному «D», а «–» к «С» (обратная земля). Норма 0.9 – 1.0V.
3. Попросите помощника завести машину погреть и выставить обороты на отметке 1500. Прибор должен показать 1.4 – 1.6V. На 2500 оборотах – 1.8 – 2.0V.
4. При полной выжатой педали газа (по мере увеличения оборотов) прибор долен показывать от 0.2 до 5V.

Диапазон нормативных показателей указан не случайно. Он будет варьировать в зависимости от объема двигателя.

Также провести диагностику Форд Фокус 2 сканером (читайте выше). Нормативный показатель расхода воздуха 9–12 кг/ч или около 2.8 гр/с на холостых оборотах.

Конструкция ДМРВ

Автолюбители именуют датчик ДМРВ расходомером, в специальной литературе он обозначен, как волюметр. Внутри этого электронного прибора фактически измеряется, не объем воздуха, сквозь него проходящего, а его масса в единицу времени, причем, сжатого.

Поскольку закон Ома знаком каждому выпускнику школы, устройство ДМРВ понятно для 100% автолюбителей:

• прибор является аналогом анемометра, измеряющего скорость потока;
• внутри трубчатого корпуса с воздушным дефлектором и сетчатым металлическим экраном на входе перпендикулярно потоку вставлен сам датчик с разъемом, выходящим наружу;
• внутрь датчика на нить или пленку подаем ток 500 – 1200 мкА, снимаем величину напряжения 0 – 1 В при обратном потоке или 1 – 5 В в обычном режиме;
• при прохождении тока элемент разогревается, увеличивается его сопротивление (500 – 700 Ом), соответственно изменяется напряжение;
• воздушный поток охлаждает провод, сопротивление уменьшается, напряжение увеличивается.

Рис. 4 Конструкция нитяного ДМРВ

Производится подключение ДМРВ по нижеприведенной схеме:

• зеленый – на массу;
• бело-серый – напряжение на выходе;
• желтый – сигнал входной;
• темный – сигнал выходной.

Рис. 5 Схема подключения ДМРВ

В пленочный ДМРВ встроен платиновый резистор на керамической пластине. В нитяном датчике сопротивление изготовлено из сплава иридия и платины. Первые модели ВАЗ комплектовались датчики, контролировавшие расход по частоте выходного сигнала. В настоящее время на отечественных машинах и иномарках стоят ДМРВ, определяющие расход по напряжению.

Рис. 6 Пленочный ДМРВ

Для повышения функционала в работающем датчике используется два термозависимых элемента. Поскольку разница температуры воздуха может вносить в показания прибора ошибку, второй нитяной элемент ее компенсирует, измеряя температуру среды. Общим для всех приборов является наличие регулировочного винта, которым своими руками корректируется СО. Отличаются конструкции разных производителей следующими деталями:

• толщина нити – 0,07 – 1 мм;
• способ крепления термозависимого элемента – лазерная сварка, зацепление петлей на упругом подвесе;
• геометрия нити – V-образная либо П-образная;
• конструкция стойки – квадратная исключает ошибку при повороте элемента вокруг оси.

Рис. 7 Немецкий датчик и российский аналог

Кроме этих отличий следует учесть факторы:

• нитяные приборы начала выпускать компания Бош и Дженерал Моторс, затем появились взаимозаменяемые аналоги завода АПЗ и АОКБ Импульс;
• внедрила пленочный ДМРВ Сименс, его скопировал Калужский НПП АВТЭЛ;
• нить разогревается до 140 – 170 градусов, пленка до 100 градусов;
• точность измерения пленочных модификаций ниже – 4%, нитяных выше – 1%;
• между собой приборы взаимозаменяемые, но только вместе с пучком проводов, так как распиновка провода не совпадает.

Рис. 8 Разъем датчика

В настоящее время нитяные датчики сняты с производства в Европе по ряду причин:

• низкий уровень технологичности производства нити;
• наличие корректирующих лямбда-зондов;
• автоматическая тарировка пленок на продувочых установках.

Другими словами, производители пожертвовали быстродействием и высокой точностью ради значительного снижения себестоимости пленочных ДМРВ.

Существует датчик ДМРВ М отечественного производства с защитой от «переплюсовки», КЗ и кондуктивных помех.

Рис. 9 Модификация ДМРВ М

В нитяные датчики по умолчанию заложен принцип самоочищения термозависимого элемента. После остановки двигателя ЭБУ самостоятельно подает на нить ток для разогрева до 1000 градусов в течение 1 секунды. Налипшая грязь при этом полностью выгорает.

Как проверить ДМРВ на ВАЗ 2110 мультиметром

A. Проверка жгута проводов и контактов. На этом этапе тестируется взаимодействие ЭБУ и ДМРВ. Производится при снятом разъеме и положении ключа зажигания «ON». Необходимо знать распиновку коннектора датчика со стороны ЭБУ:

• Контакт № 1 не участвует в проверке.
• Контакт № 2 — питание 12 вольт. Отклонение даже на 0,5 вольта не допустимо.
• Контакт № 3 — «земля», масса.
• Контакт № 4 — питание датчика 5 вольт. Аналогично: отклонения не допустимы.

Б. Убедившись в целостности кабельного жгута и работоспособности ЭБУ, проверяем сигнальное напряжение на подключенном расходомере. Поворачиваем ключ зажигания в положение «ON», двигатель не заводим! Подключаем цифровой мультиметр к массе и контакту № 5 датчика расхода воздуха.

Мультиметр устанавливается в режим измерений 2 вольта с погрешностью 1/100 вольта. Данные показания точно свидетельствуют о состоянии расходомера, поэтому класс точности тестера должен быть высоким.

Если прибор показывает напряжение в пределах 0,99-1,02 В — ваш расходомер новый или в отличном состоянии.

Показания от 1,03 до 1,05 вольта допустимы, но ДМРВ скоро выйдет из строя. На таком датчике еще можно ездить, но качество топливно-воздушной смеси будет далеко от идеала.

Проверка регулятора на работоспособность

Есть несколько вариантов проверки работоспособности датчика.

Для начала рассмотрим самый простой из них:

1. От контроллера нужно отсоединить разъем питания.
2. Запустите мотор.
3. Попробуйте немного проехаться. Если вы заметили, что двигатель стал работать более нормально, пропали вышеописанные симптомы, то это свидетельствует о том, что демонтированный вами ДМРВ неработоспособный. Учтите, что при отключении контроллера блок управления начинает работать в аварийном режиме, соответственно, расход топлива может быть увеличен (автор видео о демонстрации вышедшего из строя регулятора — канал В гараже у Сандро).

Для осуществления другого способа вам потребуется тестер — мультиметр, а также отвертка и гаечный ключ на 10.

Процедура диагностики с применением мультиметра осуществляется следующим образом:

1. Сначала необходимо включить тестер, настроить его в режим замера постоянного напряжения, при этом надо отметить придел в 2 вольт. На штекере подключения кабеля питания нужно найти проводки желтого и зеленого цветов, это будет выход и масса, учтите, что цвет может отличаться. Желтый провод ближний, он находится ближе к ветровому стеклу, а зеленый — третий по счету, если отсчитывать с того же края. Даже если их цвет будет разным, расположение должно быть таким.
2. Вам необходимо произвести замер напряжения между этими контактами, при этом зажигание должно быть активировано, но мотор запускать не нужно. Щупы тестера необходимо установить через прорезиненные уплотнители, вдоль самих проводов, при этом будьте осторожны, чтобы не нарушить изоляцию. Заранее на щупы можно побрызгать средством WD-40.
3. Выполнив эти действия, вам нужно оценить полученные результаты. Если ДМРАВ исправен, то показатель напряжения будет варьироваться в районе 0,996-1,01 вольта. Если уровень напряжения будет более высоким, то это свидетельствует о выходе из строя или ухудшении технического состояния расходомера. На практике планировать замену устройства необходимо в том случае, если полученное напряжение будет выше 1,04 вольта.

Как снять ДМРВ на Приоре для очистки: инструкция по удалению загрязнений с датчика и ремонт ДТВВ

Если принято решение очистить ДМРВ на Приоре, тогда первым делом устройство необходимо демонтировать с автомобиля. После нужно извлечь непосредственно сам датчик, который встроен в цилиндрический корпус, и крепится с помощью двух саморезов. Казалось бы, что может быть сложного в том, чтобы выкрутить саморезы, и извлечь сам датчик расхода воздуха. Однако не все так просто, ведь крепится устройство при помощи саморезов со специфической формой граней шляпки, поэтому с их вывинчиванием возникают трудности. Ниже на фото показано, как выглядит шляпка самореза на ДМРВ Приора.

Это интересно! Специальная форма шляпки саморезов сделана для того, чтобы исключить вероятность доступа к рабочей части датчика. Любое вмешательство в конструкцию ДМРВ недопустимо, как заявляет производитель.

Подобрать биту из стандартного набора не получится, поэтому существует три способа решения проблемы:

• найти и заказать специальную биту или отвертку с соответствующей формой наконечника;
• выкрутить саморезы пассатижами;
• сделать надрезы или надпилы на шляпке, чтобы выкрутить саморезы отверткой (рекомендуется это делать только пилкой по металлу, но не болгаркой).

Естественно следует выбирать второй или третий вариант. Для этого подбираем оптимальный вариант пассатижей (по размеру) и вывинчиваем крепежные элементы. Ниже на фото показано, как это следует делать правильно.

Вывинчивать саморезы нужно аккуратно и не спеша, исключив вероятность сильных вибраций датчика. После откручивания саморезов можно приступать к извлечению устройства

После снятия важно не ронять его, так как малейшие удары могут привести к деформации рабочих элементов. Далее приступаем к непосредственной части очистки, что можно сделать при помощи баллончика с удлинительной трубкой или шприца с тонкой иглой. Чтобы выполнить очистку, не нужно разбирать блок, так как в ходе этих манипуляций можно повредить устройство, и кроме того, при обратной сборке, может быть нарушена герметичность

Именно поэтому, используя специальную жидкость, необходимо ею обработать кристалл и терморезистор (датчик ТВВ если имеются признаки его загрязнений). Причем нужно только распылить или полить их жидкостями, но не пытаться залазить внутрь канала (лабиринта) тканью или другими предметами, чтобы еще и дополнительно протереть. После обработки веществами, нужно оставить деталь на 30 минут, чтобы она тщательно просохла, а затем собрать и установить на место. Испытать в действии на автомобиле

Чтобы выполнить очистку, не нужно разбирать блок, так как в ходе этих манипуляций можно повредить устройство, и кроме того, при обратной сборке, может быть нарушена герметичность. Именно поэтому, используя специальную жидкость, необходимо ею обработать кристалл и терморезистор (датчик ТВВ если имеются признаки его загрязнений). Причем нужно только распылить или полить их жидкостями, но не пытаться залазить внутрь канала (лабиринта) тканью или другими предметами, чтобы еще и дополнительно протереть. После обработки веществами, нужно оставить деталь на 30 минут, чтобы она тщательно просохла, а затем собрать и установить на место. Испытать в действии на автомобиле.

Чтобы очистительная жидкость попала на кристалл, нужно распылять ее в отверстие, которое показано на фото ниже.

Не забывайте промыть сетку цилиндрического корпуса, в которой могло скопиться много пыли и мусора. Ее можно положить в ванночку со спиртом на время, чтобы очистить все имеющиеся загрязнения.

Если из строя вышел ДТВВ, место расположения которого показано на фото ниже, то его можно заменить, если известен номинал сопротивления.

Определить неисправность этого полупроводникового элемента можно, измерив его сопротивление. Ниже указаны пределы сопротивления в зависимости от температуры воздуха.

Если мультиметр будет показывать значение выше 100 кОм, значит, произошел обрыв цепи. Не стоит забывать, что наличие загрязнений на терморезисторе приводит к тому, что он начинает неправильно определять температуру. Если терморезистор неисправен, то его можно заменить, воспользовавшись паяльником. Терморезистор нужно выбирать по сопротивлению в зависимости от температуры, ориентируясь на таблицу выше.

Припаивать терморезистор нужно кратковременным касанием, чтобы не перегреть плату ДМРВ. После такого ремонта собрать деталь, и установить датчик на место.
