Рено Логан левый и правый шрус

Все шаги от и до

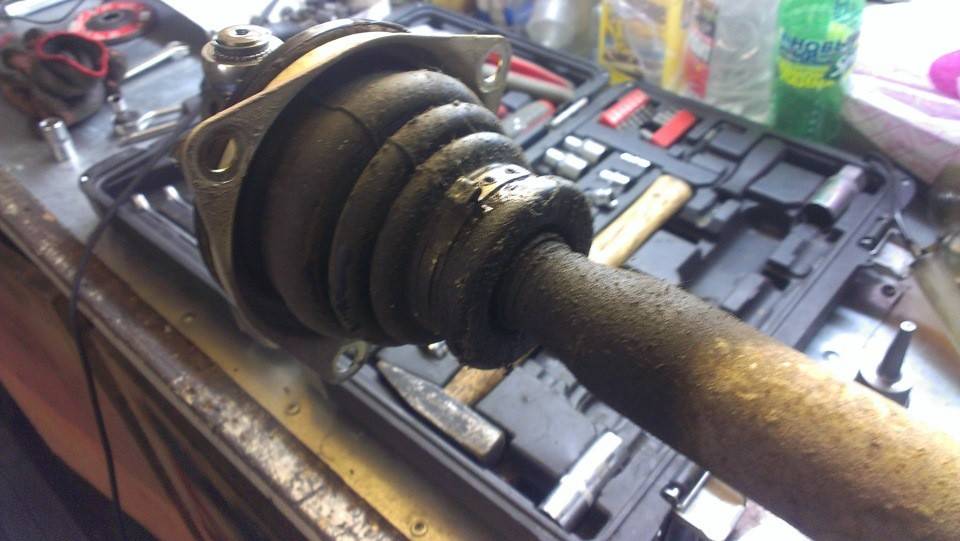

Renault Logan Бортжурнал Левый внутренний пыльник ШРУСа, который не смог.

Бонджорно мисье и сеньёриты!)))) И снова с вами я и мой логан!Как вы помните, после замены резонатора, у пациента был выявлен еще один неприятный недуг — сопливый левый внутренний пыльник ШРУСа. Поэтому дальше я стал изучать данную проблему. Почитал логанобиблию. посмотрел ролик на ютубе и решил для себя, что я смогу справится с этим делом! Вообще я часто так решаю, но иногда обстоятельства решают все иначе))) Короче по отзывам ребят с ютуб ролика был заказан оригинальный пыльник, а также токарь выточил по размерам оправку для его запресовки.

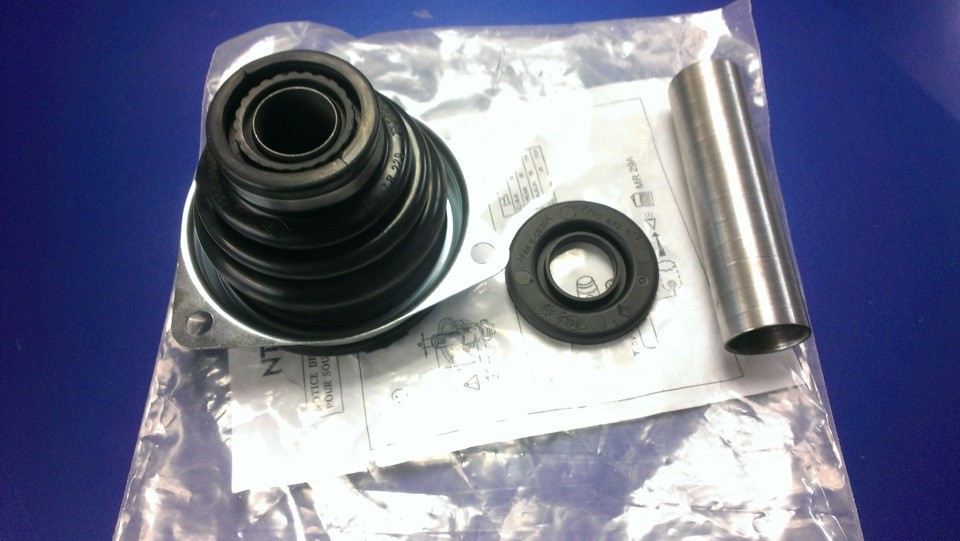

Пыльник пришел и я отправился в гараж весь такой давольный и радостный что, типа : «Ща все починю и будет у меня вай какой хорощий лёган!» Немного попотев, привод был извлечен и отправлен на операционный стол, т.е. в тиски.

синдром ссаный сальник

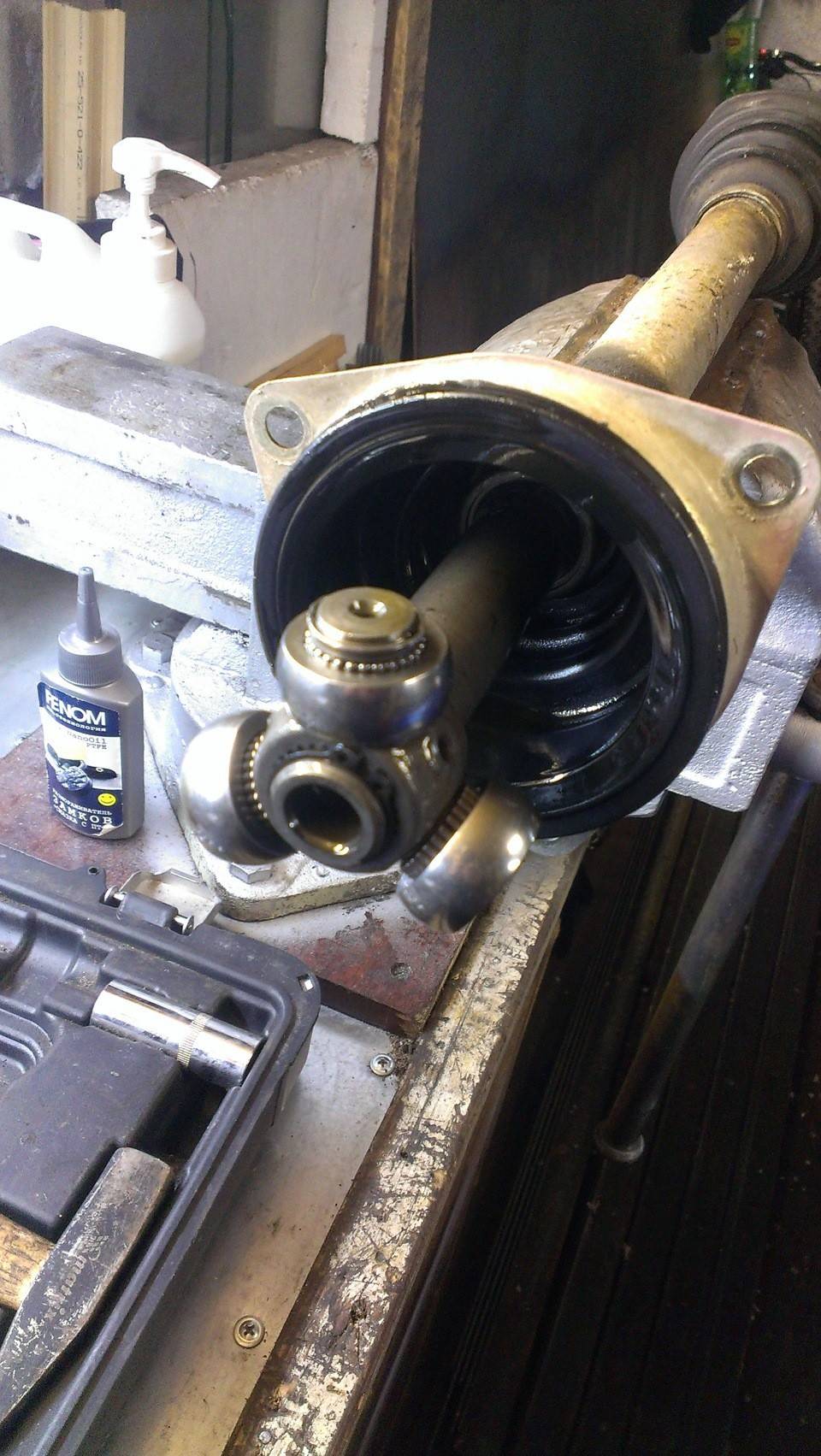

Сняв триплойд, в дело пошли русские народные инструменты — зубило и молоток. После чего мы имеем чистый с одной стороны привод, жаждущий получить себе новый пыльник-сальник.

Ну и настала пора его устанавливать… Небольшое отступление… В книге написано строго-настрого этот подшипник запресовывать, а не забивать. То же самое и на инструкции в упаковке. Но нормальные ребята с ютуб ролика, по чьим видео, я успешно проделал уже несколько ремонтов с логаном, просто аккуратно забивали его молотком через приспособу и все было у них чики-брики-чик-чирик!А я че? Я ниче! Тоже пацанчик ровный! Нах мне с пресом заморачиваться (тем более его у меня нет) — буду тоже молотком забивать. Ну и забил епта!

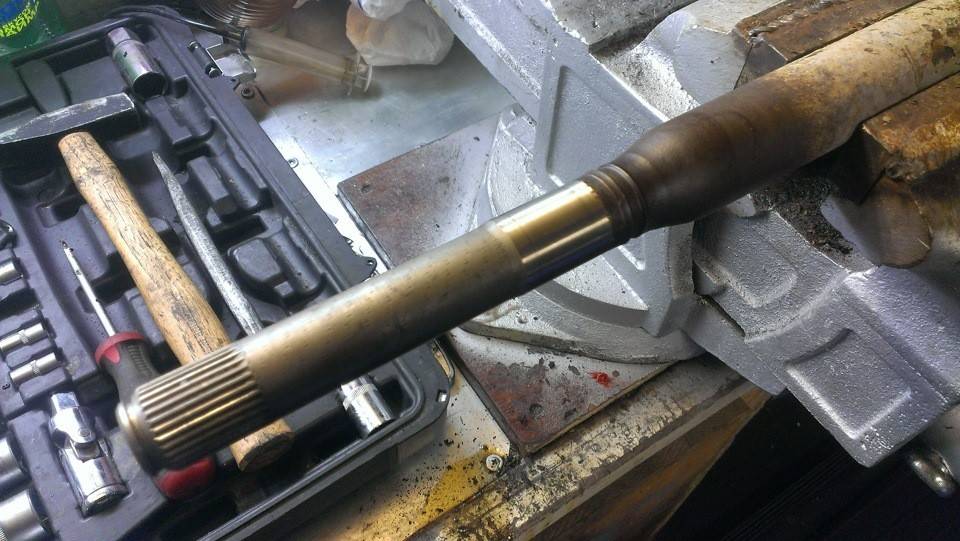

Короче подшипник на валу заклинило! ЁП ЧЕРЕЗ ЁП! ЧЁ ЗА ДЕЛА?! КАК ТАК ТО?! Ведь у чуваков в видео все получилось, а я делал все так же с такой же приспособой?!

Начал писать им недовольные коменты, мол типа: «Чё вы народ парите? Надо все-таки пресом это делать! А то вот я такой хороший все правильно делал, а не получилось!» На что мне ответил какой-то главный инженер их СТО, такое типо и у нас случается по 1-2 раза на 100 замен… Ну думаю я просто мне не повезло, попробую еще раз, но уже пресом — все как надо по фуншую и все будет Окей!

Опять несколько дней ожиданий, у меня — дома, а у логана в холодном и темном гараже, и оригинальный пыльник снова у меня. Договорился с UAZ-KANDA запресовать подшипник гидравлическим прессом у него на работе. Я уже почти довольный! Ну думаю сейчас все по правилам сделаем и сегодня то уже на логаныче я погоняю… ПИЛЯТЬ! АХ ТЫ РЕДИСКА И НЕ ХОРОШИЙ ЧЕ… ПОДШИПНИК… ЧТО ЖЕ ТЫ ПАДЛА ОПЯТЬ РАСКОРЯЧИЛСЯ?! Короче операция, которая так шла к успеху, опять провалилась! Подшипник опять заклинело! Ну и что на этот раз? Два раза одно и тоже? Совпадение?

Короче стали с UAZ-KANDA разбираться чё к чему и пришли к следующему мнению: Когда я заказывал пыльник в exsist, то применительно к моей модели, было 2 позиции с разными номерами. В одной из них на момент покупки было пусто, а во второй полное изобилие оригинальных и аналоговых запчастей. Ну здесь я и заказывал, а они может были и не к моей модели или что-то в этом роде. Короче где-то лоханулся).

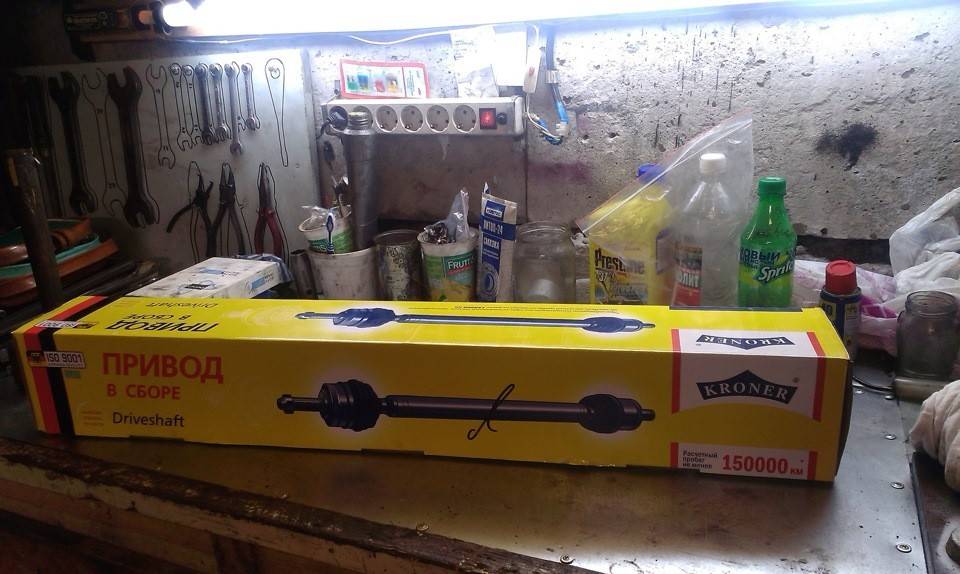

Ну что же делать теперь? А выход нашелся быстро… Т.к. машина стоит на ремонте, разобранная уже почти неделю, а вот вот на днях она будет нужна, так сказать в строю и в полной боевой готовности, то было принято решение посмотреть, а что предлагают магазы у нас в городе в данной проблемной ситуации?Понимаю, что вы скажите: «Вай, вай! Брат, братишка! Ти зачэм такой деталь подозрительный на свой машин ставишь, а? Сейчас из гаражя выедишь и твой бричка сломайся через 500 метров!» Я все это понимаю, и с вами согласен, но времени ждать больше не было и я купил себе весь привод в сборе фирмы KRONER, типа немецкий)))

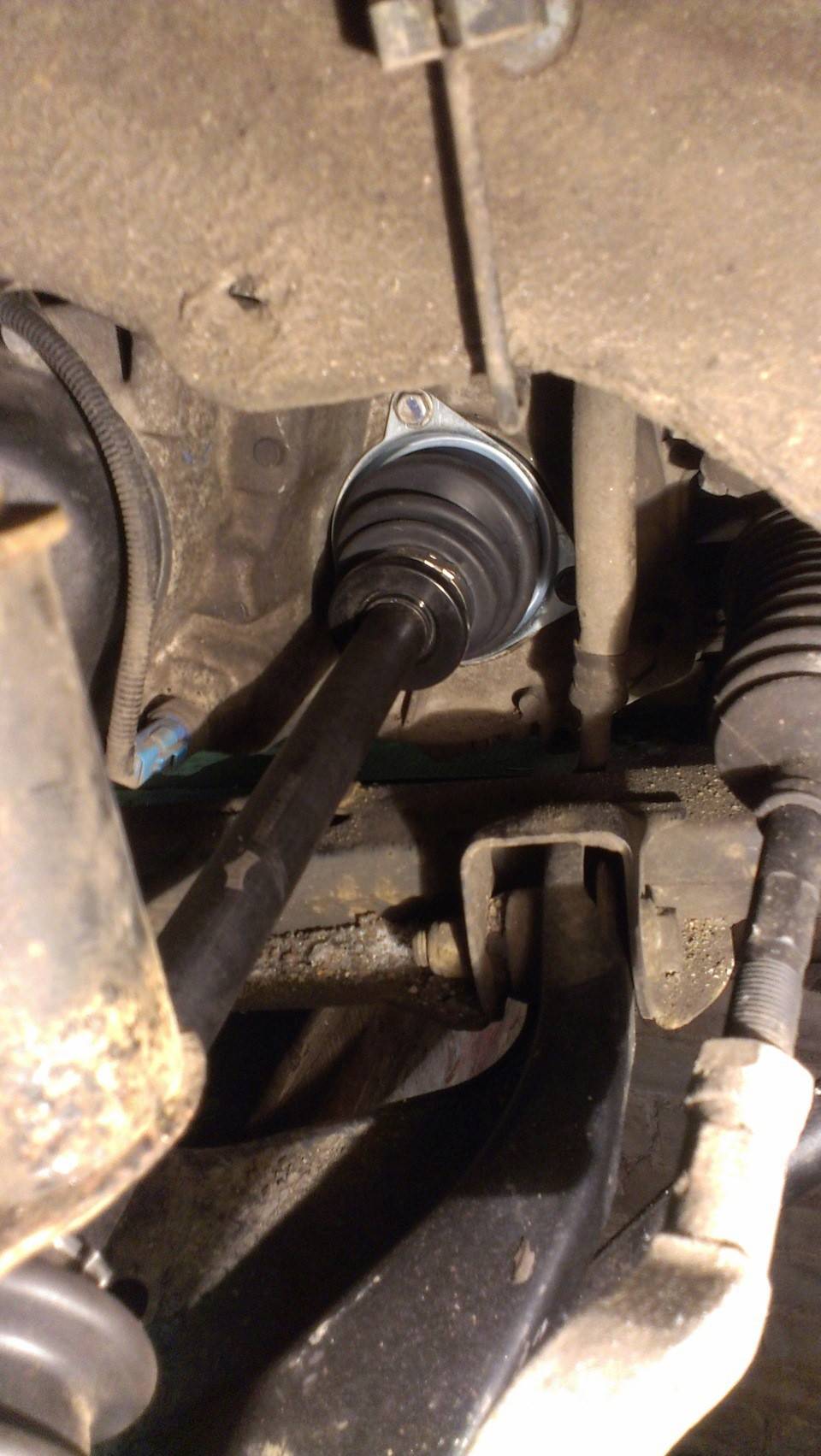

Ну дальше дело нехитрое. Собираем все в обратной последовательности, Все болты подвески — на графитную смазку, а в коробку передач новое масло фирмы elf.

Вот такие пироги!)))) Ну теперь буду посматривать за этим приводом и за его состоянием

Надеюсь, что он быстро не окочурится)))) Всем спасибо за внимание!А!.. Забыл!

Зацените нормальный канал на ютубе по ремонту рено и логанов в частности, братьев наших меньших! Вдруг кому пригодится) www.youtube.com/user/RemontReno/videos

Шрус – немаловажная запчасть в автомобиле, обеспечивающая его движение за счет передачи крутящего момента. Не каждому владельцу авто удается своевременно распознать проблемы со шрусом и заменить его на новую деталь. И немногие знают, как правильно произвести замену, поэтому сразу же обращаются в мастерскую, сильно переплачивая за ту работу, которую несложно выполнить самостоятельно. Замена шруса Рено Меган Сценик занимает по времени не более часа.

Замена пыльника ШРУСа своими руками — демонтаж привода, порядок замены

Шрус правый рено логан

Подготовка к замене гранаты

ШРУС наружный Рено Логан

«Граната» наружная представляет собой корпус со шлицами, на конце шлицов имеется резьба. Шлицевое соединение не дает проворачиваться ШРУСу в колесной ступице, поэтому ступица вращается вместе с шарниром. На резьбу накручивается гайка, она жестко фиксирует «гранату» в ступице. В корпус «гранаты» устанавливается обойма (сепаратор), в прорезях которой размещается шесть шариков (подшипников), внутренняя полость обоймы набивается консистентной смазкой, специально предназначенной для колесных шарниров.

В процессе эксплуатации все детали наружной «гранаты» изнашиваются, поломки также возникают вследствие ударов. Износиться может как сама обойма, так и внутренняя полость корпуса, в результате износа в соединении появляется люфт. На снятом приводном вале люфт определить легко – необходимо одной рукой взяться за вал, а другой – за наружную «гранату» и попытаться вращать одну деталь относительно другой. Если есть люфт, он ощутим руками.

У наружного ШРУСа также могут иметься и другие неисправности:

  • расколоться (треснуть) сепаратор;
  • от недостатка смазки заржаветь или покрыться грязью шарики. Если смазки будет недостаточно, граната выйдет из строя, «сгорит».

Основными признаками неисправной наружной «гранаты» является возникновения щелчков во время движения автомобиля при повороте руля, если машина едет прямо, дефект не обнаруживается.

Последовательность действий

Когда нужно осуществлять замену?

Выбор ШРУСа по производителю

Шарниры равных угловых скоростей — востребованная среди автомобилистов деталь, поэтому перечень производителей подобных запчастей достаточно широк. Другой вопрос в том, какие эксплуатационные свойства гарантирует тот или иной бренд.

Большинство владельцев «Нивы» в качестве бюджетного, но надежного варианта советуют ставить заводские ВАЗовские шарниры в сборе с валами. В этом случае следует быть крайне внимательным при покупке, потому что количество контрафакта в данной ценовой категории просто зашкаливает.

Среди альтернативных вариантов лучшими считаются ШРУСы от фирм Lobro, GKN, PILENGA, однако есть и такие автолюбители, которых качество данной продукции разочаровало.

Еще одним фактором, негативно влияющим на срок службы гранат, является увлечение автовладельцев лифтингом своей «Нивы». В результате увеличения дорожного просвета углы изгиба ШРУСов приближаются к максимально допустимым. При последующей поездке по серьезному бездорожью может возникнуть ситуация, которая приведет к сверхнормативному перекосу полуосей и поломке шарнира.

ШРУС, или шарнир равных угловых скоростей, — это механизм, с помощью которого обеспечивается передача крутящего момента от системы трансмиссии на колеса. При этом тяга передается на ведущие управляемые колеса без потерь в мощности. Механизм позволяет обеспечивать повороты до 70 градусов.

Существует несколько типов ШРУСов, которые применяются в переднеприводных авто. Сухариковые устанавливаются преимущественно на тяжелые грузовики или автобусы. ШРУС трипоидный применяют во внутренних конструкциях из-за их характеристик осевых перемещений. Спаренные карданные угловые шарниры не особенно популярны по причине сложной конструкции. Шариковый ШРУС наиболее распространен на переднеприводных автомобилях. Такие установлены на моделях от «АвтоВАЗа».

Как не купить подделку

Подделка ШРУСа не является очень частым явлением. Далеко не на всех заводах можно сделать низкокачественную реплику так, чтобы факт подделывания сразу не приходил на ум при осмотре. Так что если вы хотите купить качественное фирменное изделие, обязательно следите за следующим:

  1. Покрытие и обработка. Как показывает практика, только «левак» может быть гальванизированным, отпесоченным или крашеным;
  2. Исполнение упаковки. Каждый крупный производитель тратит деньги на материалы и дизайн упаковки. На ней также имеются наклейки с защитными кодами, а часто QR-код, отсканировав который можно сразу же определить подделку;
  3. Работа с металлом. Во-первых, на оригинале не может быть следов грубой механической обработки. Во-вторых, вы увидите следы побежалости на внутренней и на наружной стороне чаши;
  4. Маркировка. Маркировка на самом ШРУСе и его пыльнике должна быть четкой. Причем, если шарнир оригинальный, то и пыльник почти со стопроцентной вероятностью будет оригинальным;
  5. Стопорное кольцо. Кольцо круглым не должно быть;
  6. Качество пыльника. Если пыльник термопластовый (его ошибочно называют просто пластиковым), то проверить его качество сложно. А вот резиновый пыльник не должен пачкать: проведите по нему листом бумаги/ватмана и наблюдайте наличие на ней следов. Допустимо наличие почти незаметного следа;
  7. Установочный комплект. В комплекте идет все, что нужно для установки, в том числе мелкие детали, вроде гаек, хомутов, стопорных колец. Фирмы с репутацией все это в коробку положить не забывают, производители фальсификата – забывают часто.

К несчастью, даже в магазинах с репутацией можно купить подделку. Лучшие покупать в официальных магазинах, адреса которых можно найти на сайте производителя запчастей. При покупке настаивайте на выдаче вам не только кассового чека, но и товарного – так вы сможете легко вернуть в магазин тот ШРУС, который вы внимательнее осмотрели дома.

Замена грязезащитного чехла (пыльника) наружного шарнира (ШРУСа) привода правого колеса автомобиля Рено Логан 1

Необходимые инструменты, приспособления и запасные части

— Набор для замены грязезащитного чехла наружного шарнира привода (он одинаковый для правого и левого приводов): грязезащитный чехол (пыльник) наружного шруса, смазка шарнира (250 гр), маленький и большой хомуты крепления пыльника

— Два дополнительных хомута крепления пыльника (для пыльника внутреннего шарнира, так как его тоже придется снимать)

— Съемник стопорных колец

— Болгарка или бокорезы для перерезания старых хомутов

— Выколотка из мягкого металла

— Головка на «24» или трубка подходящего диаметра

Подготовительные работы

— Снимаем привод переднего правого колеса

Для этого необходимо ослабить гайку крепления ступицы переднего колеса, ослабить болты крепления колеса, поддомкратить автомобиль, снять колесо, отсоединить шаровую опору отвернув болт ее крепления, окончательно отвернуть гайку ступицы. Придерживая шрус, сдвигаем поворотный кулак стойки на себя. Выводим из отверстия в ступице хвостовик шруса. Если не выводится слегка стукаем по нему молотком.

Сдвигаем наконечник корпуса внутреннего шруса со шлицевого вала полуосевой шестерни дифференциала коробки передач. Снимаем привод колеса.

— Очищаем снятый привод колеса от загрязнения

Протираем тряпкой, при необходимости наждачкой снимаем ржавчину с вала.

Порядок замены грязезащитного чехла (пыльника) наружного шарнира (шруса) привода правого переднего колеса автомобиля Рено Логан 1

— Снимаем внутренний шарнир привода

Зажимаем привод за вал в тиски с накладками на губки из мягкого материала.

Снимаем хомуты пыльника внутреннего шарнира (перекусываем их бокорезами). Если хомуты заводские или аналогичные им надрезаем их по диагонали болгаркой или пилкой по металлу (стараясь не повредить пыльник), поддеваем отверткой переламываем и снимаем.

Снимаем корпус внутреннего шарнира. Следим чтобы из него не выпала пружина с чашкой.

Снимаем трехшиповой шарнир (трипод) с вала привода. Помечаем его расположение на валу. Снимаем съемником его стопорное кольцо.

Сдвигаем немного назад пыльник. Сбиваем шарнир с вала ударами молотка в корпус через выколотку из мягкого металла. Стараемся не повредить ролики трехшиповика.

Снимаем грязезащитный чехол с вала привода.

— Снимаем с вала динамический демпфер

Вынимаем привод из тисков. Очищаем вал от загрязнения, помечаем расположение демпфера на валу, стягиваем его, преодолевая сопротивление.

— Снимаем пыльник наружного шарнира

Срезаем бокорезами (или срезаем болгаркой) хомуты пыльника и сдвигаем его вниз по валу.

— Промываем наружный шарнир

В случае необходимости промываем полость наружного шарнира бензином или керосином. Шарнир при этом не разбираем. Сушим сжатым воздухом. Закладываем в шарнир половину имеющейся смазки (125 гр).

— Устанавливаем новый пыльник наружного шарнира

Закладываем в него оставшуюся смазку и протягиваем по валу. Края установленного пыльника должны лечь в канавки на валу и корпусе шарнира. На внутренней поверхности широкой части пыльника имеется буртик, который должен точно встать в проточку на корпусе наружного шруса. Для этого необходимо надвинуть широкий край пыльниника на корпус шруса до упора. Если буртик и проточка не будут совмещены пыльник будет соскакивать с корпуса шруса при движении автомобиля. Удаляем из-под пыльника воздух просунув под его край отвертку. Устанавливаем и затягиваем новые хомуты

Особое внимание затяжке большого хомута, он должен вдавить буртик на пыльнике в проточку на корпусе

— Собираем внутренний шарнир с пыльником

Трехшиповой подшипник напрессовываем на вал в то положение в котором он стоял (по меткам). Для напрессовки используем головку на «24» и молоток. Ставим стопорное кольцо. Устанавливаем корпус шарнира, пыльник. Стягиваем пыльник хомутами.

— Устанавливаем привод обратно на автомобиль в порядке обратном снятию

Вначале одеваем на шлицы в коробке передач внутренний шарнир, затем вставляем в ступицу переднего колеса шлицевой наконечник переднего шарнира. Присоединяем шаровую. Устанавливаем ступичную гайку и слегка затягиваем ее. Устанавливаем колесо и опускаем автомобиль с домкрата. Затягиваем болты колеса. Затягиваем гайку ступицы.

Примечания и дополнения

— Следует очень ответственно подойти к выбору хомутов для затягивания пыльников шрусов привода. Необходимы широкие хомуты с возможностью сильной затяжки. Вместо металлических хомутов пыльников привода колеса автомобиля Рено Логан не желательно использовать пластмассовые широкие самозатягивающиеся хомуты.

Еще статьи по ремонту автомобиля Рено Логан 1

ПРОЦЕСС ЗАМЕНЫ

Замена привода на Рено

Рекомендуем обзавестись достаточным количеством ветоши, поскольку ремонтный процесс предполагает контакт с внутренними полостями ШРУС (то есть со смазкой). Итак, меняем левый привод и правый привод.

  1. Ослабеваем центральную ступичную гайку и колесный крепеж.
  2. Вывешиваем автомобиль Renault Logan и удаляем колесо.
  3. Для повышения удобства действий отсоединяем поперечный рычаг от поворотной цапфы.
  4. Теперь, потянув кулак на себя, вынимаем ШРУС в сборе с полуосью из посадочного места в ступице.
  5. Переходим к сливу масла из трансмиссионного агрегата. Здесь появляется отличная возможность заменить смазку в коробке, чем и рекомендуем воспользоваться.
  6. Путем отстежки соответствующей защелки на внутреннем шарнире производим полное освобождение вала привода, после чего его можно извлекать наружу.
  7. Теперь полуось устанавливаем в тиски и демонтируем хомуты, которыми удерживаются пыльники на внешнем и внутреннем шарнирах.
  8. Для демонтажа наружного ШРУС производим несколько аккуратных ударов по корпусу шарнира. Избегаем ударов по сепаратору, дабы его не разрушить.
  9. Для того чтобы снять внутренний шарнир понадобится приспособление для съема стопорного кольца. Удаляем кольцо и производим аналогичные удары с помощью того же молотка.
  10. Подготовив новые шарниры к замене, набиваем в них смазку в достаточном количестве.
  11. Производим установку внутреннего ШРУС, предварительно надев на полуось пыльник. Устанавливаем стопорное кольцо.
  12. Монтаж наружного шарнира осуществляем посредством ударов молотком, которые следует прикладывать к торцевой части ШРУС. Процедуру производим до момента фиксации стопорного кольца.
  13. Пыльники подлежат креплению с помощью новых хомутов.
  14. По завершении установки хомутов можно приступать к монтажу собранной полуоси.
  15. Далее производим заливку смазки в трансмиссионный агрегат.

Замена правого привода и замена левого привода вала на другой стороне авто Renault Logan практически ничем не отличаются от рассмотренной здесь процедуры.

Как Поменять Пыльник Шруса На Рено Логан

Как заменить изношенный элемент?

Как поменять ШРУС? Замена наружного ШРУСА, как и замена внутреннего ШРУСА производится на новый и оригинальный продукт. В этом случае ремонт узла нецелесообразен.

Приводим пример: замена наружного ШРУСА на Renault Logan.

  1. Вывешиваем автомобиль подъемником на требуемую высоту.
  2. Снимаем колесо и отвинчиваем гайку крепления шлицевой части шарнира к ступице (момент затяжки этой гайки большой, поэтому пользуемся пневматическим пистолетом или другим приспособлением).
  3. Откручиваем крепление пальца шарового шарнира к поворотному кулаку и извлекаем палец опоры из посадочного места.
  4. Выводим ШРУС из зацепления со ступицей и снимаем хомуты фиксации пыльника.
  5. Демонтируем шарнир с оси при помощи молотка, слегка постукивая по периметру обода корпуса узла.
  6. После снятия удаляем старую деталь. В новый шарнир накладываем специальную смазку в таком объеме, при котором она будет стремиться выдавливаться наружу при надетом пыльнике.
  7. Устанавливаем новое стопорное кольцо в канавку вала привода, предварительно протерев его ветошью. Это необходимо во избежание самопроизвольного размыкания шарнира с осью.
  8. Набиваем молотком новый шарнир на ось. Посадка его на место сопровождается характерным щелчком. Устанавливаем новые хомуты на пыльник, затянув их клещами до требуемого усилия.
  9. Вставляем шарнир в ступицу колеса, навинчиваем гайку его крепления и соединяем шаровой палец опоры с поворотной цапфой, затянув соответствующий болт.

После монтажа колеса и установки автомобиля Рено Логан на ровную плоскость затягиваем гайку крепления ШРУС моментом, равным 90 Нм. Таким образом происходит и замена внутреннего ШРУСА.

На этом процедура по замене шарнира угловых скоростей считается оконченной. Она идентична для обеих сторон автомобиля, то есть по такой схеме меняется как правый ШРУС, так и левый ШРУС. Если требует замены внутренний шарнир, то работа выполняется по аналогичному алгоритму.

Замена грязезащитного чехла (пыльника) наружного шарнира (ШРУСа) привода правого колеса автомобиля Рено Логан 1

Необходимые инструменты, приспособления и запасные части

— Набор для замены грязезащитного чехла наружного шарнира привода (он одинаковый для правого и левого приводов): грязезащитный чехол (пыльник) наружного шруса, смазка шарнира (250 гр), маленький и большой хомуты крепления пыльника

— Два дополнительных хомута крепления пыльника (для пыльника внутреннего шарнира, так как его тоже придется снимать)

— Съемник стопорных колец

— Болгарка или бокорезы для перерезания старых хомутов

— Выколотка из мягкого металла

— Головка на «24» или трубка подходящего диаметра

Подготовительные работы

— Снимаем привод переднего правого колеса

Для этого необходимо ослабить гайку крепления ступицы переднего колеса, ослабить болты крепления колеса, поддомкратить автомобиль, снять колесо, отсоединить шаровую опору отвернув болт ее крепления, окончательно отвернуть гайку ступицы. Придерживая шрус, сдвигаем поворотный кулак стойки на себя. Выводим из отверстия в ступице хвостовик шруса. Если не выводится слегка стукаем по нему молотком.

Сдвигаем наконечник корпуса внутреннего шруса со шлицевого вала полуосевой шестерни дифференциала коробки передач. Снимаем привод колеса.

— Очищаем снятый привод колеса от загрязнения

Протираем тряпкой, при необходимости наждачкой снимаем ржавчину с вала.

Порядок замены грязезащитного чехла (пыльника) наружного шарнира (шруса) привода правого переднего колеса автомобиля Рено Логан 1

— Снимаем внутренний шарнир привода

Зажимаем привод за вал в тиски с накладками на губки из мягкого материала.

Снимаем хомуты пыльника внутреннего шарнира (перекусываем их бокорезами). Если хомуты заводские или аналогичные им надрезаем их по диагонали болгаркой или пилкой по металлу (стараясь не повредить пыльник), поддеваем отверткой переламываем и снимаем.

Снимаем корпус внутреннего шарнира. Следим чтобы из него не выпала пружина с чашкой.

Снимаем трехшиповой шарнир (трипод) с вала привода. Помечаем его расположение на валу. Снимаем съемником его стопорное кольцо.

Сдвигаем немного назад пыльник. Сбиваем шарнир с вала ударами молотка в корпус через выколотку из мягкого металла. Стараемся не повредить ролики трехшиповика.

Снимаем грязезащитный чехол с вала привода.

— Снимаем с вала динамический демпфер

Вынимаем привод из тисков. Очищаем вал от загрязнения, помечаем расположение демпфера на валу, стягиваем его, преодолевая сопротивление.

— Снимаем пыльник наружного шарнира

Срезаем бокорезами (или срезаем болгаркой) хомуты пыльника и сдвигаем его вниз по валу.

— Промываем наружный шарнир

В случае необходимости промываем полость наружного шарнира бензином или керосином. Шарнир при этом не разбираем. Сушим сжатым воздухом. Закладываем в шарнир половину имеющейся смазки (125 гр).

— Устанавливаем новый пыльник наружного шарнира

Закладываем в него оставшуюся смазку и протягиваем по валу. Края установленного пыльника должны лечь в канавки на валу и корпусе шарнира. На внутренней поверхности широкой части пыльника имеется буртик, который должен точно встать в проточку на корпусе наружного шруса. Для этого необходимо надвинуть широкий край пыльниника на корпус шруса до упора. Если буртик и проточка не будут совмещены пыльник будет соскакивать с корпуса шруса при движении автомобиля. Удаляем из-под пыльника воздух просунув под его край отвертку. Устанавливаем и затягиваем новые хомуты

Особое внимание затяжке большого хомута, он должен вдавить буртик на пыльнике в проточку на корпусе

— Собираем внутренний шарнир с пыльником

Трехшиповой подшипник напрессовываем на вал в то положение в котором он стоял (по меткам). Для напрессовки используем головку на «24» и молоток. Ставим стопорное кольцо. Устанавливаем корпус шарнира, пыльник. Стягиваем пыльник хомутами.

— Устанавливаем привод обратно на автомобиль в порядке обратном снятию

Вначале одеваем на шлицы в коробке передач внутренний шарнир, затем вставляем в ступицу переднего колеса шлицевой наконечник переднего шарнира. Присоединяем шаровую. Устанавливаем ступичную гайку и слегка затягиваем ее. Устанавливаем колесо и опускаем автомобиль с домкрата. Затягиваем болты колеса. Затягиваем гайку ступицы.

Примечания и дополнения

— Следует очень ответственно подойти к выбору хомутов для затягивания пыльников шрусов привода. Необходимы широкие хомуты с возможностью сильной затяжки. Вместо металлических хомутов пыльников привода колеса автомобиля Рено Логан не желательно использовать пластмассовые широкие самозатягивающиеся хомуты.

Еще статьи по ремонту автомобиля Рено Логан 1

Устройство приводов колес Логан

На автомобиле Renault Logan установлено два приводных вала – правый и левый, на концах каждого из них имеются наружные и внутренние ШРУСы (еще их называют «гранатами»). Наружные шарниры имеют одинаковую конструкцию, внутренние шарниры различаются:

  • левый трехшиповик находится непосредственно в картере коробки передач;
  • шарики правого внутреннего ШРУСа расположены в корпусе (обойме).

Правый приводной вал существенно длиннее левого, на нем имеется резинометаллический демпфер, который предназначен для гашения резонансных колебаний во время движения автомобиля. Между валами и шарнирами равных угловых скоростей устанавливаются пыльники, они предотвращают попадание грязи, пыли и влаги в шарнирные соединения, для герметичности на каждой стороне пыльника крепятся хомуты.

Существует два пути замены. Первый – с откручиванием ступицы от стойки, сливом масла из коробки передач и т. д. Второй – более простой: со снятием ступицы с шаровой опоры. Сначала мы рассмотрим второй способ, так как он экономит время и деньги на новое масло в КПП и регулировку развала-схождения.

СПОСОБ НОМЕР 1

Открутите ступицу ключом на 16.

Далее, нужно выбить шаровую из кулака. Для удобства снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Снимите ступицу. Для этого откручивайте гайку ступицы до конца, а также два болта на 18. После чего снимите тормозной диск.

Оригинальные хомуты на пыльники – цельные, так что их нужно срезать. Для простоты снятия старого пыльника его тоже можно разрезать ножом.

Далее надевайте конус на ШРУС и снимайте с него пыльник. Выверните его наизнанку. Нанесите смазку ШРУС и можете натягивать пыльник «Рено-Логан» на свое место. Когда он займет правильное положение (то есть не будет перегибов, перекосов и т. д.), затяните его хомутами. Все, вы заменили наружный пыльник ШРУС на «Рено-Логан».

СПОСОБ НОМЕР 2

Начните со слива масла из трансмиссии. Подставьте ведро и открутите сливную пробку. Далее, нужно снять ступицу с колеса. Прежде всего, открутите от ступицы рулевую тягу. Для этого открутите гайку на 16 и выкрутите болт. Рулевой наконечник можно выпрессовывать, а можно выбить. Так как выбивать его гораздо проще и быстрее, воспользуйтесь этим способом.

Если вы решите воспользоваться съемником, так выглядит самодельный:

А такие продаются в автомагазинах:

После того как вы сняли рулевую тягу – снимите шаровую опору. Происходить это будет так же, как и в первом способе: снимите тормозной суппорт, открутив два болта на 18. Затем открутите болт крепления шаровой (М16). Открутив гайку, выбейте или выкрутите болт. Молотком аккуратно выбейте шаровую.

Когда вы сняли шаровую, сместите ступицу вбок и снимите ее со шлицов. Открутите внутренний пыльник «Рено-Логан» от корпуса коробки передач. Держится он на трех болтах на 16. Теперь вы можете вынуть привод ШРУСа целиком.

Замена наружного пыльника «Рено-Логан» будет происходить со стороны внутреннего шарнира. Чтобы осуществить замену, нужно будет снять трипоид с вала. Это можно сделать съемником стопорного кольца. Скорее всего, у вас такого съемника нет, поэтому воспользуйтесь зубилом или чем-то похожим.

Процесс снятия будет выглядеть примерно так:

После снятия трипоида, ослабьте хомуты фиксации внутреннего пыльника и снимите его. Чтобы заменить наружный пыльник «Рено-Логан» этого недостаточно. Далее, вам придется снимать подшипник. Съемника нет, поэтому снова берите зубило и снимайте подшипник. Бить нужно в верхнюю кромку подшипника, не слишком сильно, чтобы не повредить его.

Замена ШРУСа на Рено Логан своими руками: артикул гранаты и видео замены

На автомобилях Логан семейства I конструкция приводов передних колёс обладает особенностью: внешний ШРУС можно заменить только в сборе с валом. То есть, придётся снимать всю конструкцию под названием «привод». И тут владельца ожидает сюрприз: внутренний ШРУС на левом валу находится в картере «коробки». Получается, что выполнить замену ШРУСа на Рено Логан будет очень сложно. Но во втором поколении машин никаких «особенностей» нет – там замена ШРУСа является штатной операцией. Рассмотрим, как её провести.

Здесь на видео поясняется, почему надо менять не ШРУС, а вал (привод) в сборе. Совет относится к авто из поколения I.
