Как подтянуть ручник на Рено Дастер: замена троса и регулировка

Замена троса ручника Duster

Тросы ручного тормоза Дастер меняют, если они настолько растянуты, что отрегулировать их невозможно; при механических повреждениях или когда теряется подвижность задних тросов внутри их оболочек.

Артикул: NK 9039148

Работа выполняется таким образом:

1. Натяжение тросов ручника полностью ослабляется, для этого регулировочную гайку отворачивает до конца.
2. Снимается барабан.
3. Разжимной рычаг сдвигается отвёрткой вперёд, при этом спираль сжимается.
4. Трос отсоединяется от разжимного рычага.
5. У полноприводного Рено Дастер нужно снять заднюю колодку, пассатижами отжать вперёд пружину троса, после чего от разжимного рычага можно отсоединить наконечник жгута.
6. Усики фиксатора оболочки сжимаются, после чего из отверстия щита извлекается тросик.
7. Привод вынимается из держателя, расположенного на рычаге.
8. Оболочка вытаскивается из держателя на бензобаке.
9. Тросик извлекается из отверстия в крепеже рычага подвесной балки.
10. Оболочка вытягивается из кузовных держателей. У полноприводного Рено Дастер такой держатель только один.
11. Жгут подтягивается в салон, отсоединяется от уравнителя после вывода его наконечника из уравнителя, затем целиком вытаскивается через кузовное отверстие снизу.
12. Все снятые запчасти после замены троса ручника Duster ставятся в обратном порядке.

Меняем передний трос

Чтобы заменить передний трос ручника, нужно:

• Полностью ослабить его натяжение, вывернув регулировочную гайку.
• Тросовые наконечники выводятся из пазиков уравнителя, затем детали разъединяются.
• Сзади рычага половой коврик разрезается, его части отводятся в сторону. Так открывается нижняя часть рычага ручника без удаления передних сидений. Этот разрез прикроется потом тоннелем пола.
• От резьбы наконечника жгута отворачивается регулировочная гайка, после чего он вытягивается назад, и снимается вместе с уравнителем.
• Производится обратная сборка.

Пошаговая инструкция для полноприводных авто

Регулируем трос стояночного тормоза

Вы здесь

2, Откиньте вперед установленную на облицовке рычага привода стояночного тормоза заглушку, закрывающую регулировочный узел привода стояночного тормоза.

3. Заворачивая или отворачивая регулировочную гайку, добейтесь хода рычага на 5-7 щелчков. 4. Выполните несколько полных ходов рычага и опустите рычаг до упора. 5. Поддомкратьте заднюю часть автомобиля и проверните задние колеса рукой. Они должны вращаться равномерно, без рывков. В противном случае отремонтируйте привод стояночного тормоза или тормозные механизмы задних колес. 6. Установите на место заглушку регулировочного узла и облицовку тоннеля пола.

Снимаем тормозной барабан: порядок работы и инструмент

Оборудование Renault DUSTER

Новый DUSTER по-настоящему впечатляет количеством нового оборудования, которое теперь доступно в 4-х комплектациях, включая впервые для DUSTER новую максимальную комплектацию. Все новые опции подтверждают, что водитель и все пассажиры будут путешествовать в комфорте.

Большой объем мест для хранения в салоне — до 27 литров

В Новом DUSTER можно разместить много вещей в салоне, благодаря увеличенному количеству мест для хранения. Это и новые дверные карты с карманами, подстаканники и контейнер в переднем подлокотнике. И новая полка для переднего пассажира, куда можно положить, например, рацию во время дальних экспедиций.

Мультимедийная система Easy Link

Новый DUSTER получил новый мультимедийный 8-дюймовый экран высокого разрешения с возможностью персонализации пользовательских профилей, новым монитором 4х4, и подключением по протоколам Android Auto, Apple CarPlay.

• Используйте все возможности навигации Google: получайте информацию о пробках в реальном времени, советы по выбору полосы и стройте маршрут.
• Управляйте звонками и сообщениями при помощи голосового управления с помощью кнопки на руле, на дисплее или просто голосом.
• Запускайте любимый плейлист в Google Play Music и переключайте треки с помощью голоса.
• Позвольте голосовому помощнику взять на себя управление навигацией. Просто скажите: «Oкей Google»!

• Перед путешествием прокладывайте маршрут и получайте всю актуальную информацию о ситуации на дорогах.
• Оставайтесь на связи и легко управляйте звонками и сообщениями при помощи голосового управления через специальную кнопку на руле, на дисплее или просто голосом.
• Выбирайте плейлист под настроение из подборки музыки по вашему вкусу в Apple Music.
• Голосовой помощник Siri с радостью возьмет на себя управление навигацией автомобиля.

Пакеты подключаемых сервисов

В зависимости от комплектации автомобиля доступно два пакета подключаемых сервисов Renault CONNECT:

1. Для всех автомобилей с мультимедийной системой EASY LINK — пакет «Дистанционное управление». Это функции приложения MY Renault, позволяющие управлять автомобилем на экране смартфона.
2. Для автомобилей с мультимедийной системой EASY LINK и встроенной навигационной системой — пакет «Онлайн-навигация». Это дополнительные возможности штатной навигационной системы, расширяющие ее возможности за счет дополнительной информации о дорожной ситуации.

Адаптация к российским условиям — еще больше зимних опций!

Новый DUSTER превосходно адаптирован для российских холодов. Двигателям гарантирован надежный запуск вплоть до -30, аккумулятор обладает повышенной емкостью, а электрический нагревательный элемент в контуре климатической системы прогреет салон теплым воздухом с самого старта двигателя. Также Новый DUSTER получил новые теплые опции, которые согреют в холод и сделают поездку комфортной с самого начала!

Запчасти, ТО

Процедура замены задних колодок Рено Дастер

Механизм работы стояночного тормоза Рено Дастар

В процессе эксплуатации автомобиля устройство торможения не может функционировать как надо. Тогда владельцу надлежит прибегнуть к замене каких-либо деталей: колодок; привода и других. Именно в таких случаях, после всех ремонтных работ необходимо отрегулировать систему ручного тормоза. Чтобы сделать это качественно, необходимо знать, как именно устроена система ручника Рено Дастар.

В автомобилях марки Рено Дастар может быть установлен стояночный тормоз нескольких видов. Самый часто встречающийся – механический. Он обладает наиболее простым механизмом работы. Чтобы привести в действия стояночный тормоз, требуется поднять его вверх до упора.

В зависимости от вида привода ручник бывает:

• трансмиссионный;
• барабанный;
• винтовой;
• кулачковый.

Активируется тормоз двумя способами. В транспортных средствах с автоматической коробкой переменных передач — за счет нажатия на педаль. В машинах с коробкой механического типа – за счет рычага.

Если на Рено Дастер вмонтированы тормозные барабаны, то процесс торможения будет начат только при использовании рычага. За счет этого трос приходит внатяжку, и тормозные колодки прижимаются к барабану – автомобиль останавливается.

Ручной тормоз Рено Дастер состоит из следующих деталей:

• рукоятки;
• троса, находящегося с передней стороны (его затягивают или расслабляют при регулировке);
• стабилизатора;
• другие троса, ведущие к колёсам.

Трос – элемент, который выступает соединительной частью между рычагом и балансиром. При этом он же связывает стабилизатор и колодки, установленные на колесах. Вся система торможения заключается в поднятии ручки ручного тормоза, которая в конечном итоге оказывает воздействие на колодки и автомобиль начинает торможение.

Если регулировка ручного тормоза Рено Дастер произведена правильно, то тормозная система будет работать исправно. Процесс занимает не больше 10 минут, и выполнить его можно самостоятельно, следуя пошаговому плану. После небольших проверочных испытаний, автомобиль Рено Дастер будет готов к эксплуатации.

Неотъемлемой частью каждого автомобиля является стояночный тормоз. Благодаря ему можно удерживать автомобиль на уклоне, а также использовать в качестве экстренной аварийной тормозной системы, в случае если основная система откажет. Ручник Рено Дастер состоит из тормозного механизма и тормозного привода, у которых повышенные эксплуатационные свойства, благодаря чему устройство может функционировать долгое время без поломок.

Он бывает следующих типов:

• Гидравлический
• Механический
• Электромеханический

Второй вариант самый распространённый, так как у этого типа самое простое устройство. Чтобы активировать, ручник, нужно просто потянуть его на себя, тем самым благодаря тросам колеса заблокируются, и произойдет снижение скорости, а затем торможение автомобиля.

Включатся, тормоз может двумя способами, педалью и рычагом. Первый вариант может применяться в автомобилях с автоматической коробкой передач.

Так же он различается по видам привода и может быть :

• Кулачковым
• Барабанным
• Винтовым
• Трансмиссионным

Если установлены тормозные барабаны на Рено Дастер, их торможение происходит при помощи рычага, который натягивает трос, тем самым воздействуя на тормозные колодки, прижимая их к барабану, что приводит к торможению.

Со временем, когда устройство перестает корректно функционировать и требуется замена привода, или были проведены работы по замене колодок, может потребоваться регулировка, но прежде чем ее производить нужно, иметь представление, как устроен данный механизм.

Процедура замены задних колодок Рено Дастер

Чтобы вскрыть тормозной барабан Duster и заменить соответствующий узел заднего колеса приготовьте:

• ключ для колесных болтов,
• пассатижи простые & раздвижные,
• плоскую отвёртку.

Задние колодки пора менять при:

• истончении накладок,
• замасленности накладок,
• плохом их соединении с основой,
• сколах либо глубоких царапинах.

У полноприводных или переднеприводных Дастеров стяжные пружинки в механизме различаются, как и разжимной рычаг ручника, но внутренний минимальный диаметр барабана одинаков.У полноприводного Дастера пружины расположены снаружи колодок, их лучше снять перед началом работы.

Снятие заднего барабана полноприводного кроссовера

Перед заменой задних колодок требуется сначала отвести храповый механизм. Он поддевается отверткой через ступичное отверстие, уменьшается длина распорной планки. Далее у натяжителя троса ручника выкручивается регулировочный винт. Для этого ручной тормоз нужно опустить до упора, в его рукоятке выкрутить этот крепеж.

Ссылка на источник фото

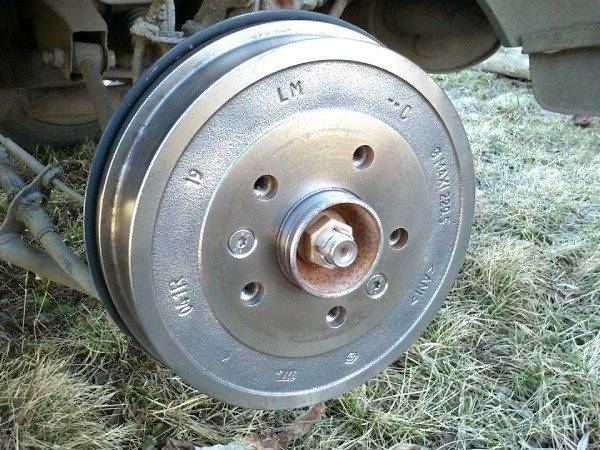

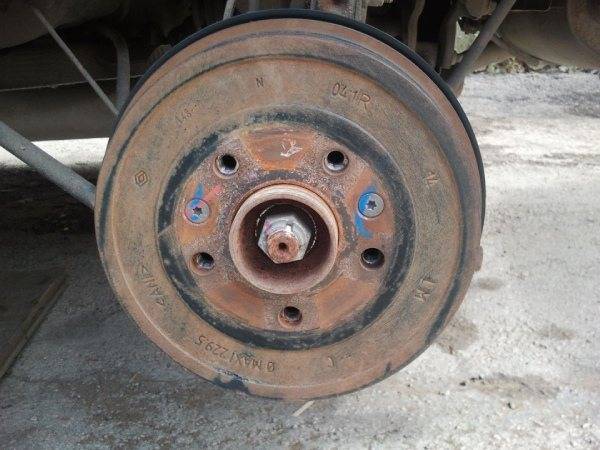

Барабан крепится к ступице двумя винтами. Их выкручивают ключом TORX Т-40. В месте разделения колодок по периметру барабана нужно постучать молотком, чтобы отошли накипь и грязь. Как только барабан отойдет от ступицы, его поддевают плоской отвёрткой или монтажной лопаткой, и снимают.

Штангенциркулем установите внутренний диаметр барабана Дастер.

Меняем колодки

Процедура замены задних тормозных колодок выполняется в такой очередности:

1. Включается 1-я передача, ставятся колёсные упоры спереди.
2. Ручник до упора отжимается вниз.
3. Заднее колесо снимается, Рено Дастер подпирается.
4. Тормозную жидкость желательно немного откачать из бачка.
5. Снимается барабан.
6. Отвёрткой сдвигается разжимной рычаг привода ручного тормоза, одновременно на тросе сжимается пружина.
7. Трос отсоединяется от рычага.
8. Стойка придерживается, чашка пружины поворачивается после нажима на 1/4 оборота.
9. Чашка с пружинкой, опорная стойка снимаются.
10. Так же снимается вторая опорная стойка следующей накладки.
11. Стяжная пружинка сверху немного растягивается, носки колодок выводятся из упорных прорезей в поршнях.
12. Стяжная спираль снизу немного растягивается, носок накладок выводится из-за ограничительной пластинки, колодки с пружинами и распоркой снимаются.
13. Как только колодки Дастер будут сняты, поршни цилиндра нужно временно зафиксировать любым способом (проволокой и т.д.), чтобы они не были вытолкнуты, не вытекла тормозная жидкость.
14. От накладок отцепляются кончики стяжной пружины, она снимается.
15. Из пазика колодки спереди извлекается вилка распорки.
16. От передней накладки отцепляется конец серьги зазорного регулятора.
17. От колодок отцепляются концы стяжной спирали, накладки разъединяются.
18. Растянув спираль распорки, из паза задней колонки извлекается вилка планки, отсоединяется от разжимного рычага.
19. От распорной планки отцепляется конец оттяжной пружинки, планка снимается.
20. С задней колодки снимается оттяжная пружинка распорочной планки.
21. Тормозной механизм осматривается, очищается от грязи.
22. Деформированные заржавевшие детали меняются на новые.
23. Пружины, стойки, чашки подлежат замене каждый раз во время разборки механизма. При работе нужно следить, чтобы правые и левые детали не были перепутаны.
24. В местах контакта колодки со щитами нужно нанести тугоплавкую смазку. Этой же смазкой нужно обработать стержень распорки в месте резьбы.
25. После освобождения поршней заднего тормозного цилиндра от фиксаторов (проволоки и т.д.), их подпирают раздвижными пассатижами, ставятся новые.
26. Барабан ставится на место.
27. Зазор между ним и накладками регулируется 10-15-кратным выжиманием педали тормоза. Каждый жим должен сопровождаться щелчком регулятора. Когда звук прекратится, регулировка закончена.
28. Колесо ставится на место, проверяется, насколько легко оно вращается.
29. Аналогично меняются колодки второго колеса Duster. Далее регулируется стояночный тормоз.

Ручник (стояночный тормоз) на Дастер — артикул, цена, из чего состоит

Замена троса требует покупки новой запчасти. Сейчас найти нужную деталь не составит проблемы. Стоимость такой запчасти как трос ручника может отличаться. Это зависит от предложений конкретного автомобильного магазина, от состояния детали (новая, поддержанная), колесной формулы рено дастер , она может быть 4×4 или 4×2. Цена не новой запчасти составляет 2500 рублей, новая модель дороже — от 3000 рублей. Артикул запчасти — 364003676R.

К основным элементам стояночного тормоза относят:

• рычаг, т.е. механизм, активирующий тормоз — 360108002R Renault;
• тросы, воздействующие на систему, приводящие к торможению.

Обычно в системе используются 3 троса, два из них соединяются с тормозными механизмами посредством специальных наконечников с гайками на конце, позволяющими регулировать длину привода, один непосредственно с рычагом. Активация и деактивация механизма происходит с помощью возвратной пружины, уравнителя или непосредственно на тормозном механизме.

Меняем своими руками

Чтобы поменять задние колодки, Рено Дастер необходимо поставить на ровную площадку. Причем процедуры следует использовать весь комплект деталей. То есть, в ходе операции по замене следует устанавливать 4 колодки. Если процедура затронет только одни тормоза, при во время движения автомобиль будет уходить в сторону.

Процедура начинается с того, что из бачка, расположенного под капотом, с помощью шприца удаляется тормозная жидкость. Далее снимается колесо (или сразу оба). Чтобы демонтировать барабан потребуется плоская отвертка. Последнюю следует поместить в отверстие, в которое вкручивается болт фиксации колеса. Затем с отверткой нужно найти и раскрутить храповую гайку, тем самым уменьшая длину распора.

Замена на Renault Duster 4х4

Используя ключ Torx-T40, нужно открутить 2 винта, которые фиксируют барабан. После выполнения операции запрещено нажимать на педаль тормоза. Это может привести в вылету поршней из колесного цилиндра.

Тормозной механизм заднего колеса на моделях Дастер 4х4 включает в себя следующие элементы:

• чашка пружины;
• опорная стойка;
• передняя и задняя колодки;
• прижимная пружина;
• верхняя и нижняя стяжные пружины;
• распорная планка;
• колесный цилиндр;
• пружина регулятора;
• рычаг привода и трос стояночного тормоза;
• тормозной щит.

Замена четырех (по два на каждое колесо) тормозных колодок на Рено Дастер проводится в ходе следующих этапов:

С помощью отвертки снимаются верхняя и нижняя стяжные пружины.

• Отверткой или плоскогубцами удаляется пружина регулятора зазоров.
• С помощью пассатижей проворачивается чашка пружины опорной стойки задней колодки. Остановиться следует в тот момент, когда паз совместится с хвостовиком.
• Удаляется чаша с пружиной.
• Опорная стойка вынимается из тормозного шита.

После завершения манипуляций необходимо произвести аналогичные действия в отношении детали, расположенной спереди.

Следом за этим нужно:

1. Отвести заднюю колодку от щита.
2. Плоской отверткой отсоединить наконечник троса стояночного тормоза от рычага.
3. Снять данный элемент и пружину троса.
4. Снять переднюю колодку и распорную планку, предварительно удалив пружину.

Перед установкой новых деталей следует зачистить резьбу у храповой гайки и наконечника распорной планки. Затем на эти элемнеты наносится пластичная смазка. Механизм, отвечающий за регулировку зазора, монтируется обратно. Для этого необходимо вручную ввернуть в соответствующее отверстие наконечник распорной планки.

Монтаж новых изделий на Дастер производится в обратном порядке. Прежде чем устанавливать барабан, необходимо удалить с поверхности следы грязи и металлической стружки.

В конце следует отрегулировать положение установленных деталей на Дастер. Для этого нужно несколько раз нажать на педаль тормоза, после чего зажать ее. Далее несколько раз следует поднять и опустить рычаг стояночного тормоза. Выполняя эти манипуляции, можно услышать щелчки, возникающие вследствие работы механизма регулировки зазоров между колодками и тормозными барабанами. Процедуру необходимо выполнять, пока не исчезнут посторонние звуки.

Замена на Renault Duster с передним приводом

Для замены деталей на моноприводной версии Дастер разводят распорный механизм, меняя зазор между барабаном и изношенной деталью. Далее удаляется защитный колпак, установленный на подшипнике супницы. С помощью ключа на «36» раскручивается гайка, после чем снимается барабан.

В дальнейшем проводятся манипуляции, аналогичные тем, что были описаны выше в отношении Дастер 4х4. В конце рекомендуется закручивать новую самоконтрящую гайку с моментом натяжения 175 Н*м.

Ручной тормоз (ручник) регулировка и замена тросов

На Рено Дастер / Каптур и Ниссан Террано установлен 1 трос на каждое заднее колесо. Тросы одинаковые, т.к. левый = правому, взаимозаменяемы и поставляются под одним артикулом. Таким образом для замены тросов на задних колесах необходимо приобрести 2шт.

Трос ручного тормоза Duster, Terrano ( 4×4 ) на одно колесо BOSCH (аналог 364003676R)

Как регулируется стояночный тормоз Рено Дастер?

Чаще всего регулировка стояночного тормоза требуется после ремонтных работ (например, если производилась замена автомобильных тросов).

Прежде, чем начать регулировку, нужно демонтировать декоративную пластиковую панель, находящуюся в салоне авто между передними сидениями (иногда достаточно снять лишь верхнюю накладку на панели). Следующий шаг – вывесить задок автомобиля.

Затем нужно нажать на педаль несколько раз и зажать ее. Рычаг ручного тормоза поднимается вверх. Оптимальное количество щелчков для хода рычага – 6-8. Регулировка щелчков производится при помощи гайки: торс натягивается при вращении по часовой стрелке. Когда гайка крутится против часовой стрелки – ослабевает.

Для вращения гайки, которая находится возле стояночного тормоза, желательно использовать ключ на 10 – наиболее удобный размер.

Как проверить правильность регулировки?

В результате, когда рычаг опущен, задние колеса должны вращаться. Если же рычаг поднят, то машина не должна спускаться с уклона в 23 градуса включительно. Именно после этих двух проверок можно сказать, что стояночный тормоз отрегулирован верно.

Рено Дастер замена тросов стояночного тормоза

Тросы стояночного тормоза меняем в случае их обрыва, вытягивания или заедания внутри оболочек (задние тросы), когда регулировкой стояночного тормоза не удается добиться удержания автомобиля в неподвижном состоянии на уклоне – до 23 % включительно.

…выводим трос из прорези уравнителя.

Сжав пассатижами лепестки фиксатора заднего наконечника оболочки троса…

…выводим наконечник из отверстия в щите тормозного механизма… …и из металлического держателя на рычаге задней подвески.

Вынимаем трос из двух пластмассовых держателей на топливном баке…

…и пластмассового держателя на днище кузова.В салоне автомобиля …

…пассатижами сжимаем лепестки фиксатора переднего наконечника оболочки троса и выталкиваем наконечник из отверстия в днище.Эту операцию выполнить нелегко, так как приходится работать в тесном пространстве ниши днища.Но учитывая, что трос мы снимаем для замены, можно просто сломать пластмассовые лепестки фиксатора.

Выводим трос из отверстия в днище кузова.Аналогично снимаем правый трос стояночного тормоза.Устанавливаем задние тросы стояночного тормоза в обратной последовательности.Для замены переднего троса стояночного тормоза снимаем облицовку туннеля пола (см. Снятие облицовки туннеля пола ) и ослабляем натяжение тросов, отвернув регулировочную гайку привода на резьбовом наконечнике переднего троса.

Ножом аккуратно разрезаем ковровое покрытие пола за рычагом стояночного тормоза.Отсоединяем передние наконечники задних тросов от уравнителя (см. выше).Отогнув разрезанные части коврового покрытия…

Приподняв рычаг стояночного тормоза, отсоединяем колодку проводов от выключателя сигнализатора и снимаем рычаг.

Вынимаем передний трос из отверстия рычага.Поддев отверткой, поочередно снимаем с уравнителя пластмассовые фиксаторы…

…наконечника переднего троса…

…и наконечников задних тросов.Вынимаем передний трос из уравнителя.Устанавливаем передний трос стояночного тормоза в обратной последовательности.После замены тросов или рычага необходимо провести регулировку привода стояночного тормоза (см. Регулировка привода стояночного тормоза).

Ручной тормоз на Рено Дастер. Устройство и регулировка

Регулировать трос ручного тормоза может понадобится владельцам автомобиля всегда, когда были проведены работы по замене задних колодок или замене самого привода, а также, когда его состояние вышло за пределы оптимального функционирования. Проделать работу по подтяжке ручника можно своими руками, благо специальных умений и приспособлений для этого дела не требуется.

Он бывает следующих типов:

• Гидравлический
• Механический
• Электромеханический

Второй вариант самый распространённый, так как у этого типа самое простое устройство. Чтобы активировать, ручник, нужно просто потянуть его на себя, тем самым благодаря тросам колеса заблокируются, и произойдет снижение скорости, а затем торможение автомобиля.

Включатся, тормоз может двумя способами, педалью и рычагом. Первый вариант может применяться в автомобилях с автоматической коробкой передач.

Так же он различается по видам привода и может быть :

• Кулачковым
• Барабанным
• Винтовым
• Трансмиссионным

Если установлены тормозные барабаны на Рено Дастер, их торможение происходит при помощи рычага, который натягивает трос, тем самым воздействуя на тормозные колодки, прижимая их к барабану, что приводит к торможению.

Со временем, когда устройство перестает корректно функционировать и требуется замена привода, или были проведены работы по замене колодок, может потребоваться регулировка, но прежде чем ее производить нужно, иметь представление, как устроен данный механизм.

Если регулировка ручного тормоза Рено Дастер произведена правильно, то тормозная система будет работать исправно. Процесс занимает не больше 10 минут, и выполнить его можно самостоятельно, следуя пошаговому плану. После небольших проверочных испытаний, автомобиль Рено Дастер будет готов к эксплуатации.

Но случаются моменты, когда перенатяжка или заклинивание трос разрывается. В этой ситуации требуется замена на новый.

Проверка правильности регулировки

Ручной тормоз должен препятствовать перемещению автомобиля на дороге с уклоном не менее 25%. Для этого кроссовер Дастер устанавливают на специальной эстакаде и включают ручник. При этом транспортное средство не должно скатываться с горки независимо от его расположения (носом либо тыльной частью).

Некоторые автомобилисты проверяют эффективность работы ручника в движении. Разгоняя машину до 30-40 км/час, они включают ручник. Если произойдет снижение скорости движения до полной остановки, это значит, что тормоз работает.

Такие испытания проводить нельзя, т. к. в торможении участвует по 1 колодке в задних колесах. Это может привести к чрезмерному нагреванию накладки и прикипанию к тормозному барабану. Ручник следует включать только при полностью остановленном автомобиле.

При нахождении рукоятки в нижнем положении колеса должны свободно вращаться, а тормозной диск оставаться холодным. Если наблюдается повышение температуры во время движения, то тросик необходимо ослабить.

Ручной тормоз (ручник) регулировка и замена тросов
