Проверка компрессии в цилиндрах двигателя Рено Логан

Замер компрессии бензинового и дизельного мотора

Как правильно замерить компрессию в двигателе?

Мерить компрессию необходимо на холодном двигателе. По мере нагрева зазоры между поршнем и цилиндром уменьшаются, поэтому компрессионные кольца лучше справляются со своей задачей. Замеры на непрогретом двигателе дают наиболее объективную оценку состояния цилиндропоршневой группы.

Для замера необходим компрессометр и переходник, который можно будет вкрутить в ГБЦ вместо свечи зажигания. Поскольку у дизельных двигателей степень сжатия намного больше, для замера пикового давления необходим манометр со шкалой до 30-40 Атм. Переходник вкручивается вместо свечей накаливания либо вместо форсунок.

Среди способов отключения подачи топлива следует выбрать наименее трудоемкий. Вы можете отключить разъемы с топливных форсунок, обесточить бензонасос, отключить датчик скорости вращения коленчатого вала и т.п. Также на время теста необходимо отключить питание катушки зажигания либо надеть на ВВП/наконечники разрядники. Иначе вы рискуете сжечь катушки зажигания.

Считывание информации

Одной из важнейших функций диагностических блоков является считывание бортовой информации с электронных блоков автомобиля. На Рено этот процесс производится через разъем, расположенный в бардачке. Подсоединив блок к нему и запустив программу, можно начинать изучать меню и анализировать информацию, которая будет получена в режиме считывания.

Многие не понаслышке знают, что при продаже зачастую скручивается реальный пробег, и покупатель не может определить, сколько на самом деле проехала машина. Применение ПО в корне решает данную проблему.

Еще одно важное преимущество при самостоятельной работе с электронными блоками Renault Sandero — это получение информации о серийных номерах установленных датчиков и электронных элементах. Это крайне удобно, поскольку позволяет оперативно узнать артикул соответствующей детали, не прибегая к разборке корпусов в поисках заветного номера

Компрессия и дроссельная заслонка

Замерять компрессию можно при условии открытого или закрытого дросселя. Разный подход выявляет отдельные нюансы износа деталей двигателя. Решение замерять компрессию при закрытой дроссельной заслонке будет означать, что в цилиндры попадет не особо много воздуха.

Показатель компрессии в этом случае низкий (около 0,6-0,8 МПа). Данный способ позволяет добиться высокой чувствительности показаний к малейшим утечкам, так как воздуха в цилиндр поступило мало. Даже небольшие утечки способны понизить значение в разы. На основе полученных показаний можно сделать ряд определенных выводов:

• клапан не полностью прилегает к седлу;
• клапан может зависать;
• износ кулачка распредвала;
• трещина в стенке камеры сгорания;
• прокладка головки блока изношена;

Проблемы с клапанами могут возникать как в результате износа, так и после проведенного ремонта, особенно в механизмах с гидрокомпенсаторами. Форма профиля кулачка распредвала может износиться неравномерно, особенно с учетом биения.

Замер компрессии с открытой дроссельной заслонкой означает, что в цилиндр поступит намного больше воздуха сравнительно с замером при закрытом дросселе. Увеличение объема воздуха приведет к тому, что давление в цилиндре заметно возрастет. Получается, наличие утечек приведет к более интенсивной потере компрессии в таких условиях. Но потенциальные неплотности все равно смогут  пропустить меньше воздуха по сравнению с большими объемами при его подаче. Результатом станет то, что компрессия сильно падать не будет (около 0,8-0,9 МПа). Замер компрессии двигателя с открытой дроссельной заслонкой позволяет выявить серьезные поломки:

• разрушение или прогар поршня;
• разлом или деформация поршневых колец;
• залипание (закоксовка) колец в поршневых канавках;
• прогар клапана или загиб стержня клапана;
• износ (задир) поверхности зеркала цилиндров;

Дополнительно в процессе замера необходимо обращать внимание на то, как увеличивается давление в цилиндре. Такой подход позволяет более точно локализовать одну или другую неисправность. В случае если в момент первого такта компрессометр показывает низкую компрессию до 0,4 МПа, но уже на последующем такте очевиден заметный подъем, тогда это может указывать на износ поршневых колец

Когда в момент первого такта показатель давления находится на отметке около 0,7 или 0,9 МПа, но больше не увеличивается, тогда вероятны проблемы с герметичностью клапана.

Необходимый инструмент для работы

Работу по регулировке может проделать самостоятельно каждый автовладелец, но для этого нужно иметь весь необходимый инструмент, а также небольшой багаж знаний. Что касается инструмента то для работы понадобится:

• Шурупы
• Пассатижи
• Рожковые ключи на 10 и 13
• Отвертка

Согласно регламенту в не зависимости от типа двигателя регулировка клапанной системы нужно производить примерно каждые 100 000 километров, но некоторые считают что делать это нужно каждые 60 000 километров. По утверждению автовладельцев если машина работает на газу это может отрицательно сказывается на клапанах, седло начинает просаживаться, в камеру в место горючего материала из-за неправильных зазоров начинает поступать газ.

Стандартные зазоры должны быть:

• У впускных клапанов от 0.1 до 0.15 миллиметров
• У выпускных от 0.25 до 30 миллиметров

Если устанавливаются новые элементы то происходит притирка и зазор тогда должен быть от 0.2 до 0.25 миллиметров. Этот зазор необходим чтобы у металлических деталей во время нагревания компенсировать расширение.

Как определить причину снижения компрессии

Если по результатам замеров выявлено пониженное давление в некоторых цилиндрах, следующая процедура поможет определить его причину — для этого достаточно впрыснуть при помощи шприца примерно 5 см3 моторного масла и провести повторные измерения. Увеличение давления в цилиндре свидетельствует об износе поршневой группы. При отсутствии изменений в уровне компрессии причину следует искать в неисправности головки блока цилиндров.

Практические наблюдения показывают, что определенный уровень давления в цилиндре может указывать на наличие конкретных неисправностей:

• 12–15 бар — на появление нагара и износ маслосъемных колпачков;
• 6,5–9,5 бар — на износ поршней или поршневых колец, задиры на внутренних поверхностях цилиндров;
• 7–8,5 бар — на износ кулачка распределительного вала и неправильное открытие‐закрытие клапана;
• 5–8 бар — на появление трещин в перемычке, перегрев, замедленный возврат или полную остановку движения поршня.

Последние симптомы могут сопровождаться выхлопными газами насыщенного синего цвета, резким снижением мощности двигателя, увеличенным расходом масла и нестабильной работой двигателя в целом.

Судить о том, насколько серьезным недостатком является низкая компрессия в цилиндрах Renault Logan, предстоит самим владельцам авто. Однако все сказанное выше подтверждает, что нарушение заданного уровня давления масла в моторе автомобиля негативно сказывается на его работоспособности. Многие участники дорожного движения не раз замечали с трудом передвигающиеся машины, оставляющие за собой сизый шлейф выхлопных газов. Стоит ли доводить свое любимое авто до такого состояния?

Наш автосервис также выполняет следующие работы с автомобилями Рено:

Параметры диагностики для серийного ЭБУ

Параметр	Наименование	Ед/сост	Зажигание	(ХХ 800 об)	ХХ (3000 об.)
TMOT	Температура охлаждающей жидкости	°С	-1	90°-105°	90°-105°
TANS	Температура впускного воздуха	°С	-1	-20°…+50°	-20°…+50°
UB	Напряжение бортовой сети	В	11,8–12,5	13,2 – 14,6	13,2 – 14,6
WDKWA	Положение дроссельной заслонки	%	2–6
NMOT	Частота вращения колен. вала	об/мин	-1	800 +/‐40	3000
ML	Массовый расход воздуха	кг/час	-1	7–12*	24–30*
8–13	26–34
ZWOUT	Угол опережения зажигания	грд. п.к.в.	-1	7–17	22–30
RL	Параметр нагрузки	%	-1	18–24	14–18
FHO	Фактор высотной адаптации		-1	0,7–1,03**	0,7–1,03**
TI	Длительность импульса впрыска	мсек	-1	3,5–4,3	3,2–4,0
MOMPOS	Текущее положение РХХ	шаг	-1	40 +/‐15	90 +/‐15
DMDVAD	Параметр адаптации регулировки ХХ	%	-1	+/‐5	+/‐5
USVK	Сигнал датчика кислорода	В	0,45	0,05–0,9	0,05–0,9
FR	Коэффициэнт коррекции времени впрыска по сигналу ДК		-1	1 +/-0,2	1 +/-0,2
TATEOUT	Коэффициэнт заполнения сигнала продувки адсорбера	%	-1	0–15	90–100
LUMS	Неравномерность вращения колен. вала	об/сек^2	-1	0…5	0…10
FZABG	Счетчик пропусков зажигания, влияющих на токсичность		-1
VSKS	Мгновенный расход топлива	л/час	-1	-1	-1
FRA	Мультипликативная составляющая коррекции самообучением		1 +/-0,2	1 +/-0,2**	1 +/-0,2**
RKAT	Аддитивная составляющая коррекции самообучением	%	-1	+/‐5	+/‐5
B_LL	Признак работы двигателя в режиме ХХ	ДА/НЕТ	НЕТ	ДА	НЕТ
B_KR	Контроль детонации активен	ДА/НЕТ	-1	ДА	ДА
B_LR	Признак работы двигателя в зоне регулировки по сигналу ДК	ДА/НЕТ	-1	ДА	ДА
B_LUSTOP	Обнаружение пропусков зажигания приостановлено	ДА/НЕТ	-1	НЕТ	НЕТ

* Данные параметры можно посмотреть через программу Dialogys 4.74.

Делали вы компьютерную диагностику самостоятельно?

Илья ВасильевАвтор сайта / Диагност

Публикую статьи с обзорами диагностического оборудования, делюсь опытом, программами и инструкциями.

Устройство

Порядок работы цилиндров: 1-3-4-2. Отсчет ведется от маховика. Ниже представлено изображение устройства мотора и описание его частей:

Устройство двигателя Рено Логан 1.4 8 клапанов

1-ремень привода вспомогательных агрегатов; 2-шкив привода вспомогательных агрегатов; 3-направляющая трубка указателя уровня масла; 4-опорный кронштейн впускного трубопровода; 5-Нижняя крышка ремня привода ГРМ; 6-впускной трубопровод; 7-дроссельный узел; 8-Верхняя крышка ремня привода ГРМ; 9-крышка маслозаливной горловины; 10-катушка зажигания; 11-шкив насоса ГУР; 12-генератор; 13-опорный ролик; 14-ролик натяжного устройства; 15-шкив компрессора кондиционера; 16-поддон картера.

Как диагностировать Рено Логан при помощи бортового компьютера

Диагностика Рено Логан при помощи бортового компьютера. Перед тем, как приступить к самостоятельной диагностике вашего Рено Логан, попытайтесь ответить на небольшой перечень вопросов:

Ответив на все эти вопросы, можно приступать к самой процедуре диагностики:

1. Вставьте адаптер в диагностический разъем и расположите ваш телефон или планшет в удобном месте.
2. Заведите автомобиль, активируйте на вашем устройстве функцию Bluetooth и запускайте программу диагностики (пусть это будет Torque).
3. Подождите пока программное обеспечение соберет необходимые данные о параметрах работающего мотора.
4. Заходите в раздел Check Engine, программа при этом считает информацию с блока управления. Если в управляющем блоке есть информация про неисправность, то на экране вашего гаджета немедленно появится код ошибки и вся необходимая информация по этой неисправности. Программа предоставляет вам возможность поиска дополнительной информации в интернете, а также позволяет осуществить сброс информации об ошибке. Таким образом, у вас есть возможность не просто снять «чек», но и разобраться с причиной его возникновения.

Вот так, достаточно просто можно продиагностировать свой автомобиль, не прибегая к посторонней помощи. При этом, заметьте, все ваши действия четко соответствуют логике автопроизводителя, который оборудовал автомобиль бортовым компьютером.

http://prologan2.ru

Проверка компрессии в цилиндрах двигателя

• Низкая компрессия в цилиндрах станет причиной увеличения вредных выбросов, расхода моторного масла, проблем при запуске двигателя, а также ухудшения технических характеристик. Проверка компрессии поможет вам получить полезную информацию о состоянии двигателя, и, если вы будет выполнять ее регулярно, вы сможете обнаружить признаки неисправности до того, как она станет серьезной.

• Вам потребуется прибор для измерения компрессии, а также переходник с резьбой подходящего размера для установки в отверстие под свечу зажигания. Учтите, что рекомендуется использовать указатель с резьбовым переходником, а не с резиновым конусом.

1.Запустите двигатель и дайте ему прогреться до нормальной рабочей температуры, затем выключите его и отсоедините колодку низковольтных проводов от модуля зажигания

после чего снимите все свечи зажигания, при этом будьте осторожны, не обожгитесь, так как некоторые компоненты будут горячими.

Отключите топливный насос. Для этого вытащите его реле из монтажного блока под капотом (см. «Предохранители и реле»)

2. Установите (вверните) компрессометр в отверстие под свечу зажигания.

3. Затем полностью откройте дроссельную заслонку, нажав для этого на педаль акселератора, и начинайте проворачивать двигатель стартером, несколько раз, пока показания компрессометра не стабилизируются (т.е. пока не перестанут расти. Примерно 4 такта сжатия).

4. Запишите полученное значение и обнулите компрессометр

5. Повторите проверку для других цилиндров.

• Давление должно быть не ниже 1,0 МПа и не должно различаться в цилиндрах более чем на 0,1 МПа

Если результаты, полученные во время проверки, соответствуют значениям в спецификациях и результаты проверки в каждом цилиндре примерно одинаковы, состояние двигателя хорошее. Если между значениями есть значительные различия или если показания меньше указанного значения, необходимо выполнить проверку компонентов верхней части двигателя.

• Низкая компрессия может быть вызвана износом гильз цилиндра, поршней или поршневых колец, повреждением прокладки головки блока цилиндров, износом седел клапанов или несоответствующей посадкой клапана.

• Чтобы определить, что именно стало причиной низкой компрессии — износ гильз цилиндров/поршней или утечка через клапан — налейте небольшое количество чистого моторного масла ( примерно 20 см 3 ) в отверстие цилиндра с пониженной компрессией, чтобы создать герметичное соединение между кольцами и гильзой, затем повторите проверку компрессии. Если показания значительно увеличились, это указывает на износ гильзы цилиндра, поршня или поршневого кольца. Однако если изменений не было, необходимо проверить на повреджения прокладку головки блока цилиндров или неплотное прилегание тарелок клапанов к их седлам.

Слишком высокая компрессия указывает на чрезмерные отложения нагара в камере сгорания и на днище поршня. В таком случае головку блока цилиндров необходимо снять. Учтите, что чрезмерные скопления нагара, скорее всего, не появятся, если вы будете использовать современные виды топлива.

Замер компрессии в двигателе Рено Логан

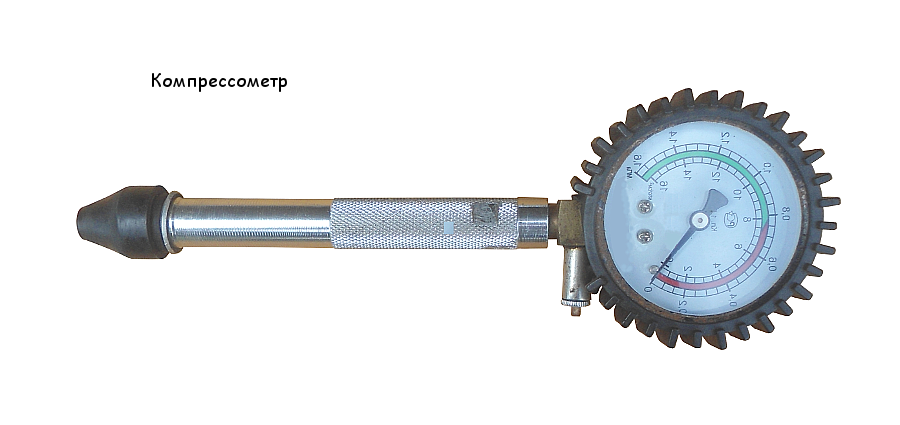

Необходимые инструменты и приспособления

— Прогреваем двигатель до рабочей температуры (80-90º)

— Сбрасываем давление в системе питания двигателя автомобиля

Обесточиваем бензонасос. Для этого на автомобиле Рено Логан необходимо отсоединить фишку жгута проводов от топливного модуля. Даем двигателю поработать на холостых, до выработки топлива. Фишку обратно на время замера не присоединяем.

— Выворачиваем свечи зажигания

При помощи свечного ключа выворачиваем все четыре свечи зажигания. Надеваем на них наконечники высоковольтных проводов и кладем на двигатель («массу»). См. картинку в начале статьи.

Порядок измерения компрессии в цилиндрах двигателя k7j 1,4 л Рено Логан

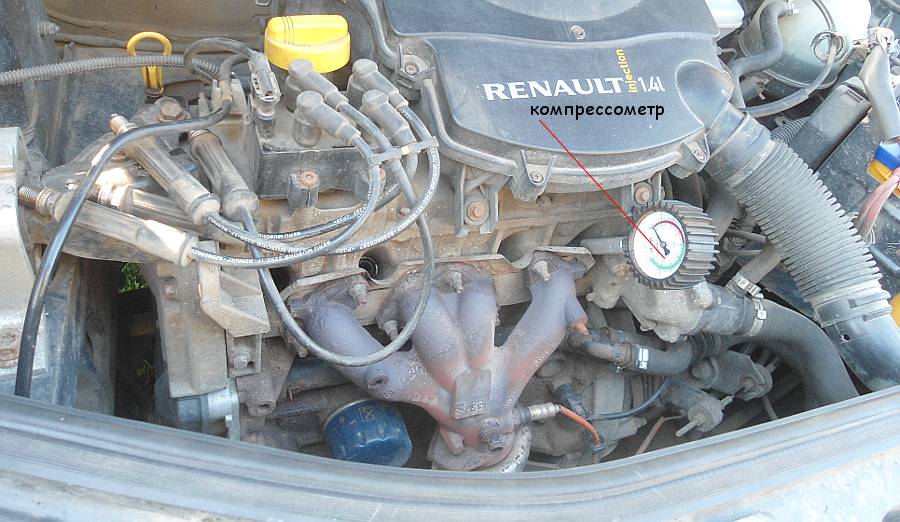

— Устанавливаем компрессометр на двигатель

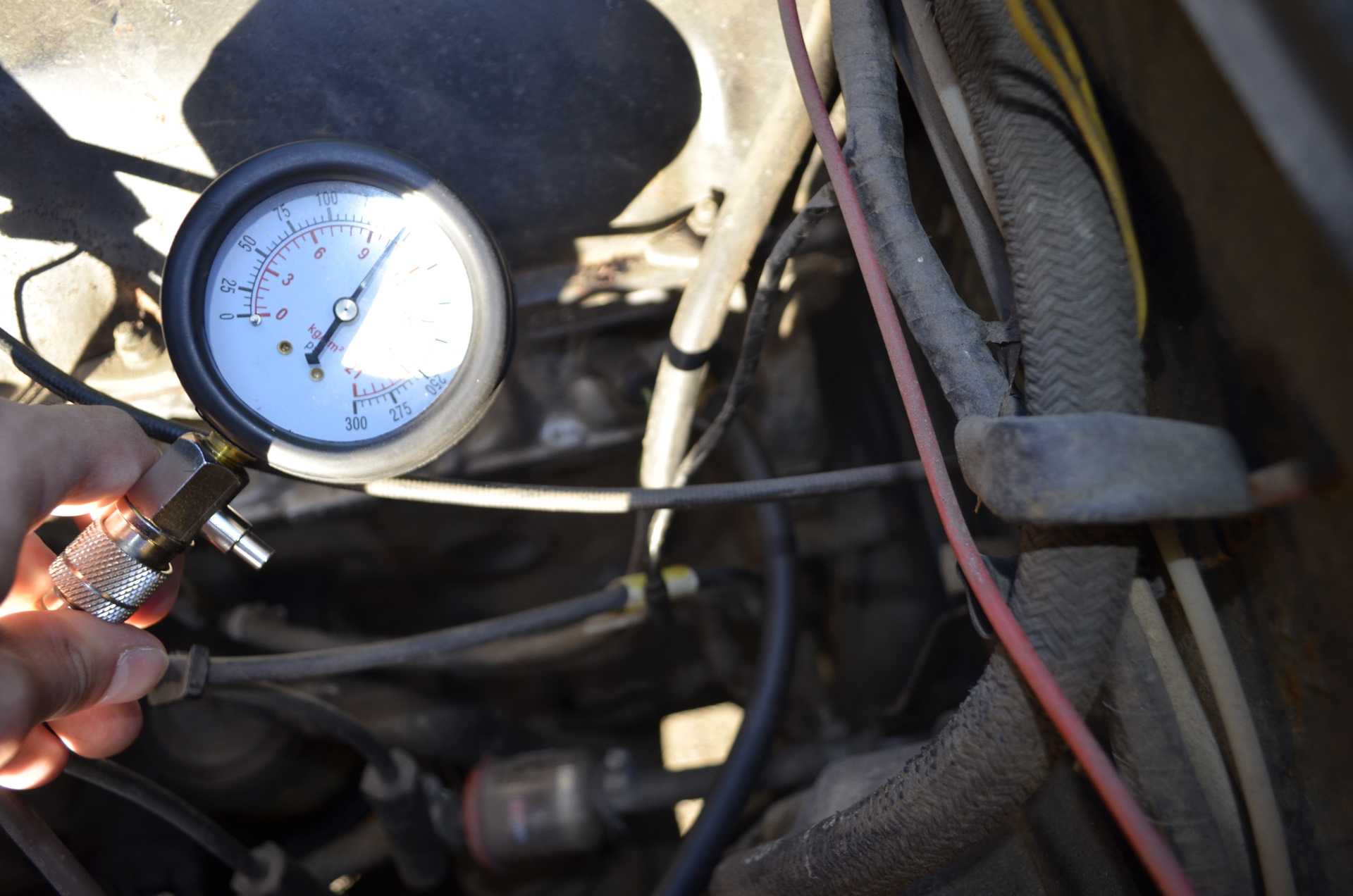

Прижимаем наконечник компрессометра к одному из свечных отверстий.

— Крутим двигатель

Помощник крутит коленчатый вал двигателя стартером 3-5 сек.

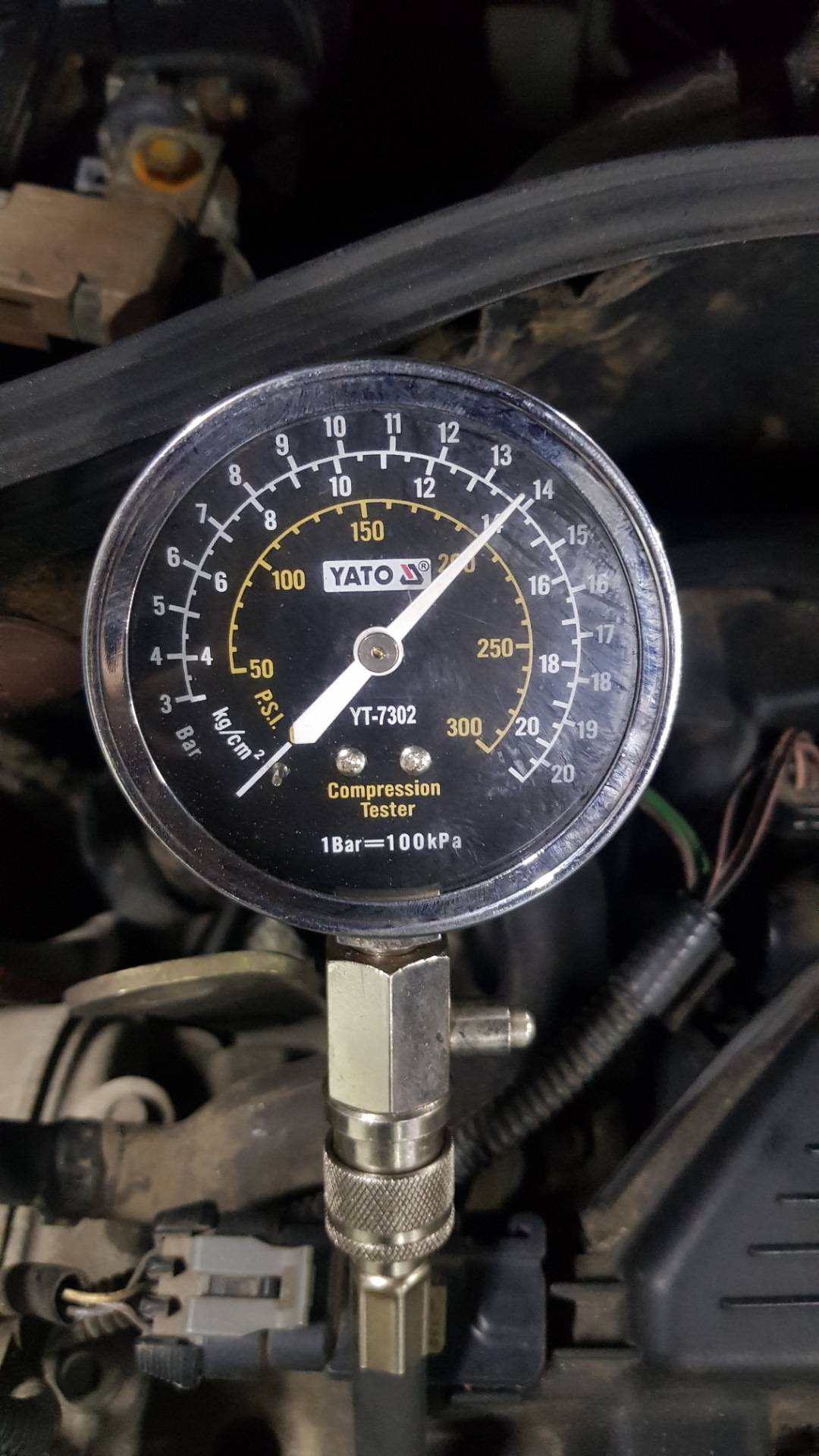

— Снимаем показания компрессометра

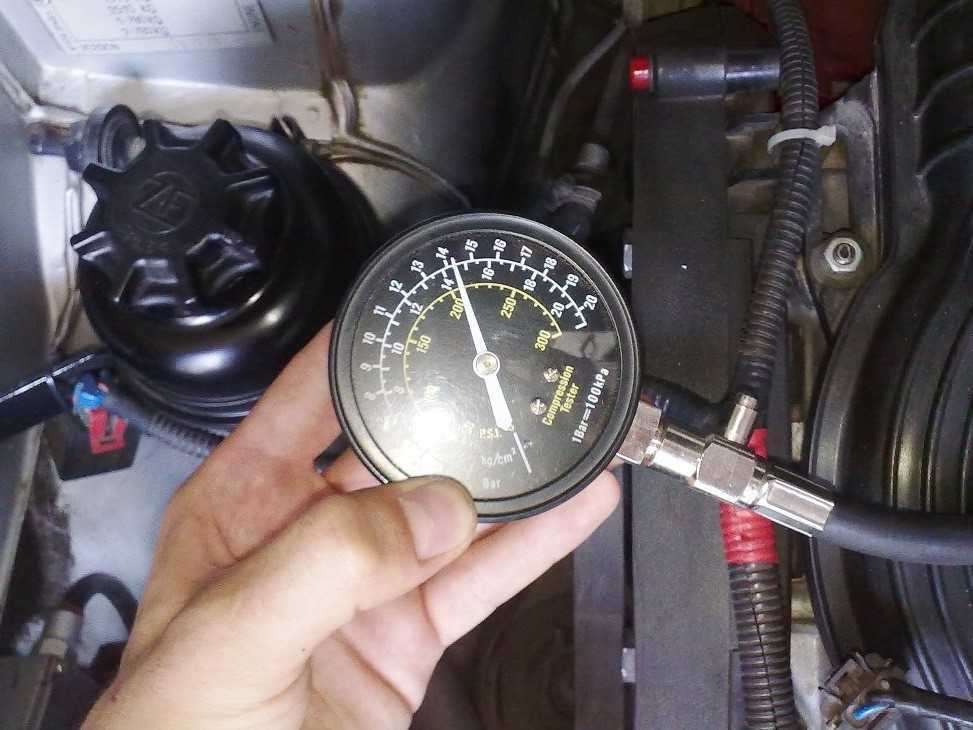

Наблюдаем рост показаний на компрессометре. Запоминаем или записываем. Проводим аналогичное измерение для каждого цилиндра. После каждого замера сбрасываем давление в компрессометре нажав на кнопку сброса и немного выжидаем чтобы аккумулятор мог восстановиться после прокрутки.

Если с поршневой группой все в порядке значения будут в пределах 11,0 – 13,0 бар. Разброс значений по цилиндрам не должен превышать 2 бар. Если значения ниже, проверяем причину (износ колец, либо клапанов). Заливаем в цилиндр 10-15 кубиков моторного масла и проводим проверку заново. Значения выросли – виновник низкой компрессии поршневые кольца (залегли, изношены). Нет – не отрегулированы клапана, либо обгорели кромки их тарелок.

Более полную диагностику поршневой можно провести, сделав полный анализ и расшифровку показаний компрессометра сделанных при прокрутке двигателя с нажатой педалью газа и без. Об этом отдельная статья на нашем сайте.

Если выявлена неисправность поршневой, есть смысл сначала провести раскоксовку поршневых колец (на тот случай если они залегли) и в случае если не помогло, проводим капитальный ремонт двигателя с разборкой и заменой вышедших из строя запчастей.

Если выявлена неисправность клапанов, проводим безразборную проверку их исправности и регулировку их тепловых зазоров.

Примечания и дополнения

— Необходимыми предварительными условиями измерения компрессии в цилиндрах двигателя являются: полностью заряженная аккумуляторная батарея (так как обороты прокрутки двигателя стартером при измерении компрессии на должны быть ниже 180 об/мин, что может обеспечить лишь заряженная АКБ) и отрегулированные зазоры в приводе клапанов (прилегание тарелок клапанов к седлам должно быть герметичным).

Еще статьи по двигателю k7j 1,4 л автомобиля Рено Логан

Источник статьи: http://twokarburators.ru/zamer-kompressii-k7j-reno-logan/

Замер компрессии Рено Логан, Сандеро

Проверку компрессии проводим для общей оценки технического состояния деталей цилиндропоршневой группы и клапанного механизма двигателя.

Проверку проводим на двигателе, прогретом до рабочей температуры.

Сбрасываем давление в системе питания двигателя (см. «Снятие и разборка топливного модуля») и не подсоединяем колодку жгута проводов системы управления двигателем к разъему на крышке топливного модуля.

Выворачиваем свечи зажигания из отверстий в головке блока цилиндров (см. «Замена свечей зажигания двигателя 1,4–1,6 (8V)» или«Замена свечей зажигания двигателя 1,6 (16V)»).

Устанавливаем наконечник компрессометра в свечное отверстие головки блока цилиндров…

…на двигателе 1,4–1,6 (8V)…

…и на двигателе 1,6 (16V). Проворачиваем коленчатый вал стартером при полностью нажатой педали «газа» в течение 2–4 с (показания манометра должны перестать возрастать).

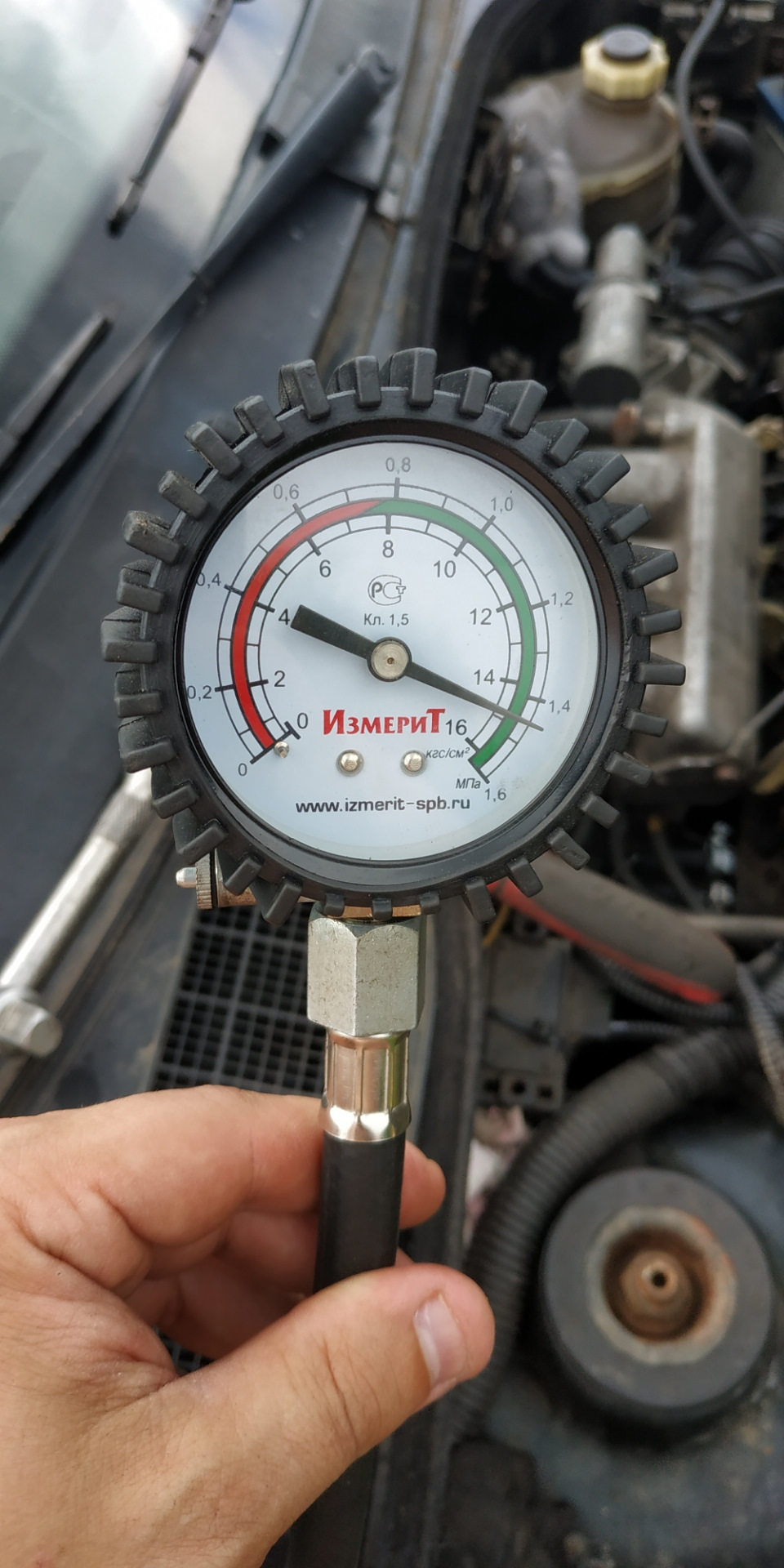

Фиксируем показание манометра и сбрасываем давление в компрессометре.

Для правильной оценки компрессии аккумуляторная батарея должна быть полностью заряжена – обороты коленчатого вала должны быть не менее 180 мин

-1

Аналогично проверяем компрессию в других цилиндрах двигателя.

Компрессия исправного двигателя должна находитьcя в пределах 11,0–13,0 бар, а разность показаний по цилиндрам не должна превышать 2,0 бар.

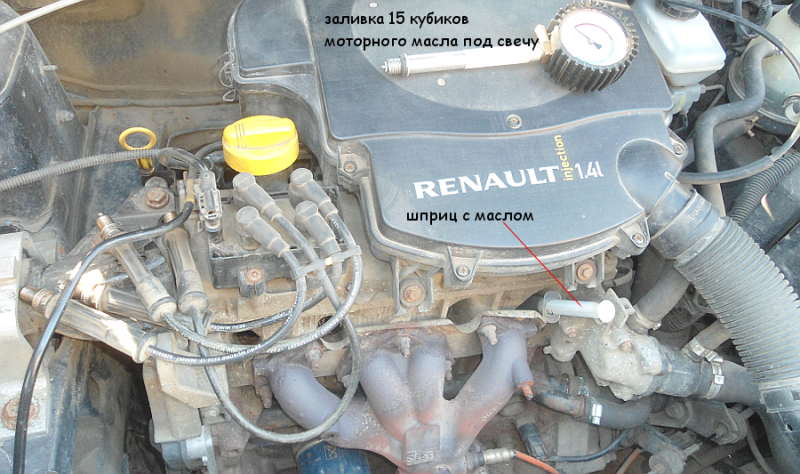

Для выяснения причин низкой компрессии заливаем в цилиндр через свечное отверстие 10–15 см

3

моторного масла и повторяем измерение. В том случае, если при повторном измерении компрессия выросла более чем 2,0 бара, то наиболее вероятной причиной неисправности является сильный износ, залегание или поломка поршневых колец. Если же показания манометра после заливки масла не выросли, то, скорее всего, тарелки клапанов неплотно прилегают к седлам головки блока цилиндров. Это может произойти при нарушении тепловых зазоров в приводе клапанов, а также при большом износе, прогаре или повреждении тарелок или седел клапанов.

Окончательно выяснить причину неисправности можно только после разборки двигателя.

Видео по теме «Замер компрессии Рено Логан, Сандеро»

Logan Up #14: Замер компрессии в двигателе Рено Логан / Сандеро

Проверка компрессии в цилиндрах Рено Логан и Лада Ларгус

Замер компрессии на Renault LOGAN 1.4 и мое мнение о замене масла.

Как определить причину снижения компрессии

Если по результатам замеров выявлено пониженное давление в некоторых цилиндрах, следующая процедура поможет определить его причину – для этого достаточно впрыснуть при помощи шприца примерно 5 см

3

моторного масла и провести повторные измерения. Увеличение давления в цилиндре свидетельствует об износе поршневой группы. При отсутствии изменений в уровне компрессии причину следует искать в неисправности головки блока цилиндров.

Практические наблюдения показывают, что определенный уровень давления в цилиндре может указывать на наличие конкретных неисправностей:

• 12-15 бар – на появление нагара и износ маслосъемных колпачков;
• 6,5-9,5 бар – на износ поршней или поршневых колец, задиры на внутренних поверхностях цилиндров;
• 7-8,5 бар – на износ кулачка распределительного вала и неправильное открытие-закрытие клапана;
• 5-8 бар – на появление трещин в перемычке, перегрев, замедленный возврат или полную остановку движения поршня.

Последние симптомы могут сопровождаться выхлопными газами насыщенного синего цвета, резким снижением мощности двигателя, увеличенным расходом масла и нестабильной работой двигателя в целом.

Судить о том, насколько серьезным недостатком является низкая компрессия в цилиндрах Renault Logan, предстоит самим владельцам авто. Однако все сказанное выше подтверждает, что нарушение заданного уровня давления масла в моторе автомобиля негативно сказывается на его работоспособности. Многие участники дорожного движения не раз замечали с трудом передвигающиеся машины, оставляющие за собой сизый шлейф выхлопных газов. Стоит ли доводить свое любимое авто до такого состояния?

Наш автосервис также выполняет следующие работы с автомобилями Рено:

Замена бензонасоса и чтение ошибок Renault Logan 1.4

Техобслуживание Renault Logan 1.4

Замена опоры двигателя Renault Megane

Ремонт кнопки стеклоподъёмника Рено Меган

Диагностика ходовой Renault Megane

Популярные услуги

• Ремонт дизельного двигателя
• Ремонт бензинового двигателя
• Обкатка двигателя после ремонта
• Капитальный ремонт двигателя

Предыдущая

Замер компрессии в двигателе Рено Логан

В качестве примера проведем замер компрессии в цилиндрах двигателя k7j 1,4 л автомобиля Рено Логан первого поколения. Поводом к проведению данной проверки могут послужить появившиеся признаки неисправности цилиндро-поршневой группы двигателя: дым из глушителя, грубая работа и троение двигателя на холостых, повышенный расход масла и топлива, снижение мощности и приемистости и пр.

Необходимые инструменты и приспособления

Подготовительные работы

— Прогреваем двигатель до рабочей температуры (80-90º)

— Сбрасываем давление в системе питания двигателя автомобиля

Обесточиваем бензонасос. Для этого на автомобиле Рено Логан необходимо отсоединить фишку жгута проводов от топливного модуля. Даем двигателю поработать на холостых, до выработки топлива. Фишку обратно на время замера не присоединяем.

— Выворачиваем свечи зажигания

При помощи свечного ключа выворачиваем все четыре свечи зажигания. Надеваем на них наконечники высоковольтных проводов и кладем на двигатель («массу»). См. картинку в начале статьи.

— Снимаем показания компрессометра

Наблюдаем рост показаний на компрессометре. Запоминаем или записываем. Проводим аналогичное измерение для каждого цилиндра. После каждого замера сбрасываем давление в компрессометре нажав на кнопку сброса и немного выжидаем чтобы аккумулятор мог восстановиться после прокрутки.

Если с поршневой группой все в порядке значения будут в пределах 11,0 – 13,0 бар. Разброс значений по цилиндрам не должен превышать 2 бар. Если значения ниже, проверяем причину (износ колец, либо клапанов). Заливаем в цилиндр 10-15 кубиков моторного масла и проводим проверку заново. Значения выросли – виновник низкой компрессии поршневые кольца (залегли, изношены). Нет – не отрегулированы клапана, либо обгорели кромки их тарелок.

Более полную диагностику поршневой можно провести, сделав полный анализ и расшифровку показаний компрессометра сделанных при прокрутке двигателя с нажатой педалью газа и без. Об этом отдельная статья на нашем сайте.

Если выявлена неисправность поршневой, есть смысл сначала провести раскоксовку поршневых колец (на тот случай если они залегли) и в случае если не помогло, проводим капитальный ремонт двигателя с разборкой и заменой вышедших из строя запчастей.

Если выявлена неисправность клапанов, проводим безразборную проверку их исправности и регулировку их тепловых зазоров.

Примечания и дополнения

— Необходимыми предварительными условиями измерения компрессии в цилиндрах двигателя являются: полностью заряженная аккумуляторная батарея (так как обороты прокрутки двигателя стартером при измерении компрессии на должны быть ниже 180 об/мин, что может обеспечить лишь заряженная АКБ) и отрегулированные зазоры в приводе клапанов (прилегание тарелок клапанов к седлам должно быть герметичным).

Диагностический разъем Рено Логан

Современные автомобили оборудованы множествами электронных блоков, которые следят за состоянием тех или иных деталей. В случае какой-либо неисправности эти блоки управления дают определенные ошибки, которые можно увидеть, подключив специальную диагностическую систему.

Большинство владельцев Рено Логан, сталкиваясь с теми или иными неисправностями, хотят производить сканирование своими руками. В этой статье мы расскажем, где находится диагностический разъем, а также рассмотрим варианты специальных приборов и программ.

Типы комплексов

Существует несколько типов автомобильных приборов, объединяемых специальным разъемом, называемым OBD.

Существует много различных приборов для проведения диагностических операций с автомобилем Renault Logan, но мы рассмотрели именно эти два варианта, как наиболее точных решений, подходящих по разъему.

ELM 327 – является универсальным сканером, который позволит производить сканирование блоков управления Рено Логан.

Такое решение является весьма бюджетным и подходит для большинства владельцев Рено Логан. Для работы данного устройства, потребуется установка некоторых программ, с помощью которых будет производиться сканирование электроники. Разъем данного устройства универсален и подходит ко многим автомобилям, в том числе и для Рено Логан.

Renault Clip – данное диагностическое оборудование является дилерским программным комплексом для ремонта Рено всех моделей.

Конечно, приобрести данную сборку может каждый владелец Логан, но за внушительную сумму денег. Данный прибор комплектуется фирменной программой Рено и позволяет проводить не только поверхностные операции, но и разрешает изменять некоторые параметры работы программ автомобиля.

Для любительского использования мы рекомендуем приобрести сканер ELM 327, так как он позволит проводить качественное сканирование вашего Renault Логан за умеренную цену.

Как производится осмотр

Для начала необходимо подключить штекер диагностического прибора в специальный разъем, который находится в нише перчаточного ящика Рено Логан.

В данном приборе также существует специальная функция выбора конкретного блока для сканирования.

В случае, если прибор обнаружил неисправности, у вас есть возможность произвести их удаление из памяти блока управления Logan. Если ошибки не удаляются из блока, значит неисправность присутствует постоянно и ее нужно ликвидировать. Если у вас нет опыта работы с электронными деталями автомобиля, производите ремонт в специальном сервисе.

К счастью, в интернете существуют специальные базы номеров ошибок и расшифровки по отдельным критериям. С помощью этих данных вы сможете самостоятельно разобраться в проблеме вашего Рено Логан, не прибегая к дорогостоящим услугам сервиса.

По окончанию работы со сканером выключите зажигание, после чего отсоедините разъем прибора.

Выводы

Как мы уже смогли доказать, самостоятельное проведение ремонтных работ Renault Logan является весьма легким процессом. Ценовая политика программного комплекса для устранения неисправностей электрооборудования Renault Logan является вполне демократичной. Приобретая данный комплект, вы сможете серьезно сэкономить на ремонте своего автомобиля, а также порадовать своих друзей. Для владельцев Renault Logan, любящих проводить ремонт своими руками, мы настоятельно рекомендуем приобрести данную программу. Конечно, выбор всегда остается за вами, мы всего лишь даем советы.

portalmashin.ru

Что удивило

1. Стойкие несущие части.

Логан славится коррозией кузова, которой не удалось избежать и нашему автомобилю. Тем не менее, главные силовые элементы, такие как подрамник, балки и пол сопротивлялись коррозии невероятно хорошо.

2. Люфт в опорах двигателя.

Причина подергивания при добавлении или при сбросе газа вполне очевидна и демонтаж подтвердил это – трещины в сайлентблоках опор двигателя. Все три опоры были разорваны. Даже удивительно, что оригинальные резиновые детали продержались так долго.

3. Трудности с включением передач.

В коробке передач не оказалось опилок, изношенных шестерен или дефектных подшипников. Сложности с переключением возникали из-за «потрепанных» латунных синхронизаторов.

Двигатель «троил» из-за клапанов. В частности выпускные клапана имели слишком большой люфт. Удивительно, но седла даже «не подгорели».

Замеры показали очень маленький износ цилиндров – до двух сотых миллиметра. Но их поверхность уже была отполирована, что не позволяло сохранять достаточно толстый слой масла. Вдобавок были изношены поршневые кольца. Все это и привело к снижению производительности.

6. Врожденная слабость второго цилиндра.

Во втором цилиндре наблюдалось снижение компрессии. При сборке двигателя на конвейере поршневой палец был установлен с перекосом.

Почему отсутствует компрессия?

Причины отсутствия компрессии в одном или сразу нескольких из цилиндров:

1. между цилиндрами.
2. Прогар одного из клапанов. Случается вследствие детонационного сгорания топлива, неплотного прилегания тарелки клапана к седлу. Чаще всего прогорают выпускные клапаны, так как они наиболее термически нагружены.
3. Прогар поршня. Чаще всего наступает вследствие детонации, неисправной форсунки охлаждения днища поршня.
4. Неисправность компрессионных колец. Кольца могут выйти из строя из-за перегрева, неправильного монтажа или детонационного сгорания топлива.
5. Разрушение перегородок на поршнях между компрессионными кольцами.
6. Нарушение положения седла клапана, из-за чего не обеспечивается прилегание тарелки клапана к седлу.
7. Неисправность рокера, гидрокомпенсатора, возвратной пружины, самопроизвольное рассухаривание клапана.
8. Загибание ножки клапана вследствие попадания в цилиндр инородного тела, воды.

Во многих случаях после замеров пикового значения давления установить причину неисправности помогает эндоскопия. Камера с поворотной головкой позволяет не только осмотреть поршень и стенки цилиндров, но и тарелки клапанов.

• Ниссан максима стреляет в глушитель



• Запрессовка ступицы в поворотный кулак нива



• Увеличение мощности bmw x7



• Мицубиси каризма панель приборов обозначение



• Пружины с занижением на дэу нексия
