Снятие и установка магнитолы Рено Логан 2, подключение динамиков своими руками

Подключение магнитолы и колонок на Reno Logan

Снятие и установка

Процесс снятия штатной магнитолы не требует наличия определённых навыков и знаний, поэтому провести процедуру может каждый владелец Рено Логан 2 поколения.

Процесс демонтажа заключается в следующем:

На этом демонтаж магнитолы закончен. Чтобы установить гаджет, требуется провести процедуру в обратном порядке.

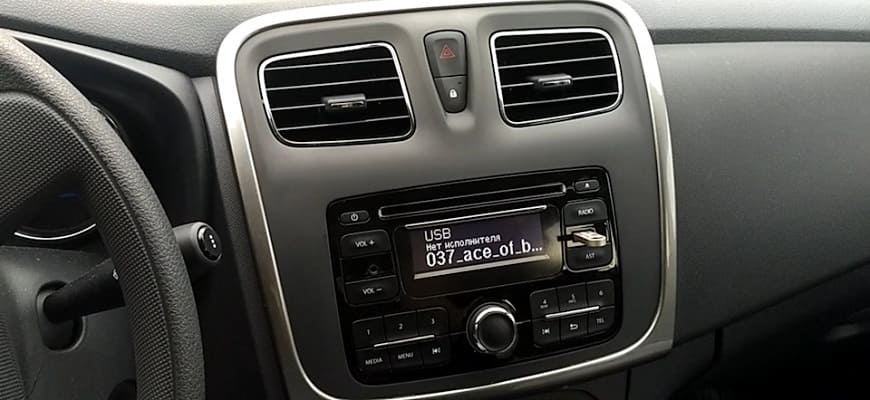

Процесс снятия штатной магнитолы на Рено Логан 2

Чтобы снять магнитолы на новом Renault Logan необходимо снять декоративную пластиковую окантовку.

Если у вас нет специальных съемников, то с помощью плоской отвертки и мягкой ткани поддеваем край окантовки и постепенно отщелкиваем её

Фото снятой окантовки будет ниже, обратите внимание на расположение пластиковых фиксаторов

Далее снимаем внешнюю панель, чтобы добраться до магнитолы Логана. Снимается с фиксаторов достаточно трудно, придется помогать съемниками или отверткой обёрнутой тканью.

В процессе снятия необходимо отсоединить разъем идущий к кнопкам ЦЗ и аварийки.

Саму магнитолу откручиваем ключами ТОРКС (звездочка)

Распиновка разъемов для подключения задних динамиков (в случае их отсутствия в базовой комплектации).

Для справки: задние динамики размером 13 см.

Установка

Чтобы установить автомагнитолу на вторую генерацию Renault Logan, необходимо:

1. Отключить аккумуляторную батарею от бортовой сети автомобиля. Запрещается устанавливать любое дополнительное оборудование с электрическим питанием без отсоединения батареи.
2. Аккуратно поддеть и вынуть пластиковую прямоугольную заглушку, установленную в центре панели приборов.
3. Вынуть штатную проводку и смонтировать переходник стандарта Renault-ISO.
4. Разместить в посадочном гнезде монтажную шахту головного устройства.
5. Аккуратно отжать отверткой металлические язычки, которые удержат деталь от выпадения, элементы отгибаются до момента жесткой фиксации шахты.
6. Подсоединить коммутационные кабели и антенну к задней стенке магнитолы.
7. Аккуратно вставить головное устройство в шахту и задвинуть до срабатывания фиксаторов.
8. Подключить аккумулятор и проверить работоспособность магнитолы.
9. Установить декоративную рамку, обрамляющую место установки магнитолы.

Для установки громкоговорителей требуется:

1. Демонтировать пластиковую декоративную карту с правой передней двери, которая крепится винтами и защелками. При демонтаже не следует прикладывать усилий, чтобы не повредить пластиковые пистоны. Для снятия панелей потребуется набор отверток с головками Torx.
2. Проем для динамика заклеен заглушкой, изготовленной из специального материала. Вырезать внутреннюю часть детали при помощи канцелярского или фасонного ножа. Рекомендуется оставить внешнюю часть детали в качестве виброизоляционной прокладки между корпусом репродуктора и внутренней металлической панелью двери.
3. Для улучшения качества звука и упрощения монтажа рекомендуется установка динамиков через деревянный или фанерный подиум. Для изготовления шаблона будущей прокладки требуется перенести внешний контур заглушки на лист бумаги размера А4. Затем необходимо наложить и обвести внутренний контур, используя в качестве образца вырезанную часть заглушки.
4. Наложить шаблон на лист фанеры и перенести форму изделия, затем вырезать деталь при помощи электрического лобзика. Острые кромки зачистить наждачной бумагой, параллельно проверяя совместимость прокладки и громкоговорителя.
5. Покрасить фанерные прокладки краской для защиты от влаги и гниения. Закрепить детали в дверях при помощи болтов М6*35 мм.
6. Динамики устанавливаются в центральное отверстие подиума, фиксация выполняется стандартными шурупами по дереву.
7. Для снижения вибраций и повышения качества звучания возможна оклейка двери виброизоляционным материалом. Также обрабатывается пластиковая обшивка, на которую наносится дополнительный изолятор, кусочки материала устанавливаются и в пустые полости внутренних дверных ручек.
8. По аналогии устанавливается громкоговоритель в левую переднюю и задние двери.
9. Если планируется установка компонентной акустики с вынесенными высокочастотными динамиками, то их располагают на верхней части приборной панели около места размещения обшивок передних стоек. Проводка к головному устройству прокладывается параллельно штатным жгутам, рекомендуется крепление при помощи пластиковых хомутов.

Как вытащить магнитолу без ключей?

Если стандартные ключи утеряны, нужно изготовить самодельные, ориентируясь на форму щелей. Чтобы их увидеть, удалите съёмную панель аппарата и пластиковое обрамление. Вот список подручных средств, с чьей помощью владельцы различных автомобилей умудряются разблокировать фиксаторы:

• тонкие стальные полосы шириной 6—15 мм;
• канцелярские ножи;
• пластиковые хомутики для электропроводки;
• гвоздики и ровную проволоку — для круглых отверстий;
• тонкие отвёртки и прочие подобные предметы, подходящие по форме щелей.

Такие стальные полосы можно использовать вместо ключей

Первым делом снимается лицевая панель магнитолы

Чтобы вытащить автомагнитолу, воспользуйтесь тем же алгоритмом:

1. Вставьте в технологический проём сначала одну, а потом вторую полосу из тонкого металла (или канцелярский нож, тонкую отвёртку). Почувствуйте, что каждая защёлка разблокировалась.
2. Если проигрыватель держится на 4 фиксаторах, вставьте четыре инструмента.
3. Не спеша выньте магнитолу из ниши одновременно с импровизированными ключами.

Полосы нужно вставить в боковые щели

Музыкальный центр вынимается вместе с полосками

Аудиоподготовка

Перед проведением процедуры нужно убедиться в наличии антенны, коммутационных кабелей и жгута для подсоединения питания. Основные этапы аудиоподготовки:

1. Подключите динамические головки проводами сечением 0.75 мм2.
2. Соблюдайте полярность.
3. Проведите виброизоляцию деталей кузова, которые прилегают к месту монтажа громкоговорителей.

Вот и все, штатная магнитола установлена. Самостоятельно выполненное мероприятие по аудиоподготовке Рено Логан значительно выгоднее такового, произведенного в специальном сервисе. Но здесь следует выяснить момент, касающийся сохранения гарантии.

Разновидности креплений магнитол

Чтобы выбрать способ снятия автомобильного проигрывателя, нужно понять, каким образом он фиксируется внутри панели. Существуют следующие виды креплений:

• на 2 боковых фиксаторах;
• на 4 защёлках, расположенных сбоку и сверху корпуса;
• прикручены саморезами либо винтами к кронштейнам.

Пример крепления штатного головного устройства

Защёлка на монтажной рамке

Принцип крепления на защёлках (фиксаторах) состоит в том, что корпус магнитолы заключён в металлическую монтажную рамку, а не встроен в нишу панели напрямую. Эта промежуточная деталь, имеющая специальные лепестки с выступами или пазами (зависит от бренда и модели аппарата), надёжно закрепляется в нише. Корпус проигрывателя снабжён ответными защёлками, входящими в зацепление, когда проигрыватель вставляется в гнездо.

Ответная часть защёлки на корпусе

Для разблокировки фиксаторов и снятия автомагнитолы используются ключи разнообразной формы, поставляемые производителем в комплекте с музыкой для машины. Они-то и теряются за годы эксплуатации авто, поскольку применяются крайне редко. Как правило, ключ представляет собой фигурную полоску металла либо ручку, вставляемую в 2 пары отверстий, размещённых на передней панели аппарата.

Так выглядит большинство ключей для снятия автомагнитолы

Крепления штатных магнитол чаще всего выполнены на болтах, прикрученных к кронштейнам и прячущихся под лицевой пластиковой панелью. Здесь не обойтись без минимального комплекта инструментов для демонтажа этой панели и раскручивания крепёжных винтов или болтов.

Ключ в виде ручки для разблокировки 4 защёлок

Местонахождение проёмов для ключей

Как снять магнитолу с рено логан, видео уроки

Для справки: Обратная часть магнитолы, подчеркнутые 4 символа 1 буква и 3 цифры — это пре-код вашей магнитолы, по которому можно узнать код от неё. Фото и материал: Процесс демонтажа заключается в следующем: Снимите декоративную окантовку.

Как снять штатную магнитолу?

Извлечь её можно, не прибегая к помощи специального оборудования. Достаточно поддеть деталь плоской отвёрткой.

Извлеките внешнюю панель. Отсоединить от фиксаторов её будет сложно, поэтому здесь также поможет отвёртка. Если у вас нет специальных съемников, то с помощью плоской отвертки и мягкой ткани поддеваем край окантовки и постепенно отщелкиваем её.

Фото снятой окантовки будет ниже, обратите внимание на расположение пластиковых фиксаторов. Фото снятой окантовки вокруг штатной магнитолы Renault Logan 2 и Sandero 2 Далее снимаем внешнюю панель, чтобы добраться до магнитолы Логана

Стандартная магнитолла не читает USB, хочу поставить Пионер.

Диски всё равно не слушаю. Не могу снять. Боюсь сломать.

Занимает процедура 2минуты не более, почему не следует лезть Гвоздями и спицами — потому что усики не могут зацепится за металл и магнитолу приходится подковыривать и тянуть, что не совсем удобно. Вытаскивать стержни еже проще. После того как достали магнитолу тянем за тыльную сторону вдоль магнитолы как бы насквозь все убираем стержни, вытываем разъёмы ISO от магнитолы.

Берём два надфилякто не знает это напильники маленькие, круглая ручка в акурат подходит по отверстиям. Вставляем с одной стороны нажимаем на защелки и за натфили вытаскиваем одну сторону магнитолы, затем вторую. Процес занял 15 секунд.

Вытащил штекер большойпоставил на место, всё работает. И вот мне радость.

Правда ситуация мне непонятная на таком автомобили и такой минус. Вставляете 4 стержня в отверстия по периметру, для освобождения фиксации см.

Стержни можно вставлять поочередно, сначала 2 слева, затем 2 справа. Для понимания: Если у вас нет специальных съемников, то с помощью плоской отвертки и мягкой ткани поддеваем край окантовки и постепенно отщелкиваем её.

Фото снятой окантовки будет ниже, обратите внимание на расположение пластиковых фиксаторов. Фото снятой окантовки вокруг штатной магнитолы Renault Logan 2 и Sandero 2 Далее снимаем внешнюю панель, чтобы добраться до магнитолы Логана

голоса

Рейтинг статьи

Устанавливаем 2din головное устройство

Для удобной установки магнитолы с нестандартным для Рено Логан 2 типоразмером 2din нужно поменять оригинальную накладку панели с несъемной горизонтальной перегородкой. 1din рамка, кроме перегородки, оборудована держателями, которые бы мешали правильному монтажу магнитолы 2din.

2din накладка 682609827R

Также понадобится переходная рамка INTRO RFR N-16, которая устанавливается на Renault Duster. Элемент совместим с Логан 2 поколения.

Подключение и распиновка

Совмещаем разъем магнитолы с ISO-переходником. Проводим распиновку маленького 12-пинового разъема в соответствии со схемой. Со второго разъема используем пины + после зажигания и сигнала о выключенных габаритах.

Распиновка разъема магнитолы Renault

Монтаж динамиков

При выборе динамиков для магнитолы помните о глубине установки. У автоакустики Рено Логан 2, которая используется производителем, этот параметр равен 35 миллиметрам. При монтаже отличающихся по глубине устройств необходимо изготовить проставки, с помощью которых динамики фиксируются на двери.

1. Для монтажа снимаем дверную карту.
2. Вырезаем из заглушки место для динамика.
3. При подключении к «маме» необходимо установить клеммы, которые можно извлечь из любого комплекта подключения автомобильной акустической системы.
4. Фиксируем динамики на двери, используя вырезанную из фанеры проставку.

Размер дисков

Существует два варианта установки дисков на Ладу Калину согласно технической документации:

Колёсный диск 5,5*14*98

Стандартный колёсный диск R15

Внешний вид на 15-ых дисках

Для установки других дисков придется заменить некоторые детали подвески и управления.

Разболтовка и возможные варианты

Колёсный диск на Калину с разболтовкой 4*98

Для всех поколений Лада Калина разболтовка стандартная 4х98, хотя были эксперименты, когда часть автомобилей сходила с конвейера с нестандартным параметром – 4х100.

Для того, чтобы изменить вариант разболтовки колёс придется обратиться к тюнингу и замене некоторых элементом подвески. Такими переделками занимаются, в основном, тюнинг ателье, поскольку подбор запасных частей для Лада Калина довольно сложный. В данном случае придется заменить ступицу, тормозной диск, поворотный кулак, наконечники рулевых тяг и стойки амортизаторов. Подробнее о замене передних амортизаторов мы уже писали в этом материале.

Как установить громкоговорящие устройства в карты передних дверей?

Когда штатная магнитола установлена, требуется установить динамики. Передние дверные панели в Рено Логан штатно оснащены отверстиями, в полость которых производится монтаж динамиков, чей диаметр равняется пяти дюймам. Они находятся внизу справа (смотрим на панель из салона) над карманом и под рукояткой ручной активации механизма стеклоподъемника. Данное расположение позволяет без излишних усилий выполнить монтаж. Если возникла потребность установить динамики с несколько завышенным диаметром, то следует обзавестись особым переходником и устройством для диагностирования.

Рено Сандеро объем бака

Спойлер на Рено Сандеро

Чтобы затянуть кабель внутрь двери, нужен следующий перечень:

• соответствующий переходник;
• двухжильный провод примерно метровой длины;
• отрезок гофрированного патрубка, в длину достигающего 0,2 м.

Наличие данного патрубка позволит обеспечить изоляцию переходного участка из стойки передка в дверную полость. Количественный перечень данных материалов приводится из расчета потребности для одной дверной карты.

Кабель коммутируется, прокладывается под обшивкой кузовной стойки передка, далее через имеющиеся заводские отверстия, выполненные в стойке и на торце двери, подается к месту намеченного монтажа динамика. Не забываем предварительно извлечь из обозначенных отверстий резиновые заглушки и проложить гофрированную изолирующую трубку.

После протяжки кабеля, его контакты следует обжать в соединении с таковыми на динамике или применить предназначенный для коммутации переходник. В последнем варианте (переходник) возникает необходимость в диагностическом осмотре.

Информационный проект Lada Granta. Всё про Lada Granta

FAQ по штатной магнитоле Logan-2 / Sandero-2

Особенности монтажа громкоговорителей в передние и задние двери

Как нужно подключать

Аудиосистема порой так необходима в автомобиле. Часы ожидания или скучную пробку можно разбавить элементарной музыкой или аудиокнигами. Если неправильно подключить и установить магнитолу, то могут возникнуть некоторые проблемы и неисправности:

• разрядка аккумулятора;
• искажение чистоты звука;
• сбой в настройках.

Во время стоянки аудиосистема Рено Логан потребляет низкий ток и в результате аккумулятор довольно быстро может разрядиться. При длительной остановке существует высокая вероятность, что двигатель не запустится. Если аккумулятор старый, то случится это может и после ночной стоянки.

При громком прослушивании музыки появляется достаточно сильное искажение самого звукового сигнала.

При высокой громкости штатная магнитола и вовсе может выключаться. А при этом происходит потеря всех настроек.

Вышеперечисленные проблемы возникают в процессе установки. Некомпетентные мастера подключают магнитолу к прикуривателю. Это в корне неверно.

Подключение питания требует максимум внимания. Именно на этом этапе и происходит самое большое количество ошибок. Питание осуществляется по трем проводам: черный, красный, желтый.

Черный — присоединяется к минусовой клемме аккумуляторной батареи. Вследствие маломощности устройства допускается подсоединение черного провода с кузовом. Только предварительно следует обеспечить хороший контакт, для этого следует зачистить место присоединения от загрязнения. Также можно применять смазку, которая защищает контакты от окисления. Провод рекомендуется использовать большого сечения. Для аудиосистемы будет оптимально сечение от четырех до шести миллиметров в квадрате.

Желтый — силовой плюс, от него питаются усилители устройства. Он служит для сохранения настроек магнитолы. В идеале должен иметь сечение от четырех до шести миллиметров в квадрате и через предохранитель присоединятся к плюсовой клемме аккумуляторной батареи. Присоединение к аккумулятору является обязательным для силового провода. Не стоит забывать, что предохранители должны располагаться как можно ближе к клемме батареи.

Красный — провод управления включения магнитолы. Если на нем нет постоянного плюса, то по желтому проводу питание на динамики магнитолы не подается, а если и подается, то в минимальных объемах для сохранения настроек. При появлении постоянного плюса устройство включается. Существует два варианта включения красного провода:

• он подключается к замку зажигания в положении «аксессуары» и поэтому при повороте ключа штатная магнитола включается, без ключа музыку не запустить;
• система присоединена через кнопку к любому постоянному плюсу.

В данном случае подойдет тот же прикуриватель, поскольку потребление минимально и на работе устройства это никак не отразится.

Демонтаж штатного музыкального центра

В Приоре полосы надо вставлять между кнопками

Для снятия автомагнитол, прикрученных винтами, нужно приготовить простой комплект инструментов:

• тонкую плоскую отвёртку или нож;
• отвёртку под крестообразный шлиц;
• набор головок малых размеров (от 6 до 10 мм).

При таком варианте крепления заводской проигрыватель нужно откручивать головками

На различных марках авто штатные проигрыватели могут крепиться по-разному, но принцип примерно одинаков: аппарат прикручен к кронштейнам, которые закрыты снаружи пластиковой облицовкой. В качестве примера предлагается рассмотреть снятие магнитолы на корейском автомобиле Hyundai Solaris, выполняемое в следующем порядке:

Заводская автомагнитола Hyundai Solaris

Особенности монтажа громкоговорителей в передние и задние двери

Двери автомобиля Рено Логан имеют специальные отверстия (диаметром 5 дюймов) для установки динамиков. Располагаются они в нижнем переднем углу над карманом.

Процесс установки динамиков в задние двери существенных отличий не имеет.

Как установить громкоговорящие устройства в карты передних дверей?

Когда штатная магнитола установлена, требуется установить динамики. Передние дверные панели в Рено Логан штатно оснащены отверстиями, в полость которых производится монтаж динамиков, чей диаметр равняется пяти дюймам. Они находятся внизу справа (смотрим на панель из салона) над карманом и под рукояткой ручной активации механизма стеклоподъемника. Данное расположение позволяет без излишних усилий выполнить монтаж. Если возникла потребность установить динамики с несколько завышенным диаметром, то следует обзавестись особым переходником и устройством для диагностирования.

Чтобы затянуть кабель внутрь двери, нужен следующий перечень:

• соответствующий переходник;
• двухжильный провод примерно метровой длины;
• отрезок гофрированного патрубка, в длину достигающего 0,2 м.

Наличие данного патрубка позволит обеспечить изоляцию переходного участка из стойки передка в дверную полость. Количественный перечень данных материалов приводится из расчета потребности для одной дверной карты.

Кабель коммутируется, прокладывается под обшивкой кузовной стойки передка, далее через имеющиеся заводские отверстия, выполненные в стойке и на торце двери, подается к месту намеченного монтажа динамика. Не забываем предварительно извлечь из обозначенных отверстий резиновые заглушки и проложить гофрированную изолирующую трубку.

После протяжки кабеля, его контакты следует обжать в соединении с таковыми на динамике или применить предназначенный для коммутации переходник. В последнем варианте (переходник) возникает необходимость в диагностическом осмотре.

Тонкости при монтаже громкоговорящих устройств в заднюю полку

Для установки громкоговорителей кормы потребуется дополнить присутствующий ISO-разъем недостающим комплектом клемм и выполнить прокладку кабеля к месту монтажа. Если приходится адаптировать нештатные устройства, то пользуемся переходником. Для этого клеммы припаиваем к кабелям, применяемым для коммутации.

Имеющиеся в Рено Логан штатные вырезы в полке предназначаются только под установку пятидюймовых громкоговорителей. При монтаже нестандартных головок с повышенным диаметром пользуемся специальными промежуточными вставками или соответствующим подиумом. Чтобы смонтировать динамики в модели 2014г. требуется произвести такие действия:

Для подключения динамических головок потребуется около 10 м двужильного кабеля. Его прокладку лучше выполнять по какой-нибудь из сторон салона (рекомендуется по правой). Здесь у Рено Логан располагается центральный жгут коммутационных проводов.

Прокладку кабеля начинаем от ISO-разъема, проводим за передней панелью, опускаем до уровня порога, демонтировав перед этим накладку с кузовной стойки. Далее кабель протягиваем по жгуту (фиксируем к нему хомутами) до места заднего сидения. Ввод провода в багажное отделение осуществляем через штатное отверстие. Для этого потребуется демонтировать обшивку с задней стойки и извлечь катушку правого ременного устройства системы безопасности.

Как правильно снять магнитолу без специальных ключей

С проблемой снятия магнитолы в машине сталкивается немало автомобилистов. Одни не могут вытащить штатный аппарат, установленный на заводе, другим музыка досталась в наследство вместе с авто, третьи банально потеряли специальные ключи. Причин демонтажа тоже хватает — от ремонта проводки до покупки новой стереосистемы. Отсюда возник спрос на информацию, как и с помощью чего можно аккуратно вынуть автомагнитолу, не повредив пластик передней панели. И хотя операция примитивно проста и спокойно выполняется подручными средствами, в ней есть подводные камни, о которых необходимо знать.

Снятие и установка

Процесс снятия штатной магнитолы не требует наличия определённых навыков и знаний, поэтому провести процедуру может каждый владелец Рено Логан 2 поколения.

Процесс демонтажа заключается в следующем:

1. Снимите декоративную окантовку. Извлечь её можно, не прибегая к помощи специального оборудования. Достаточно поддеть деталь плоской отвёрткой.
2. Извлеките внешнюю панель. Отсоединить от фиксаторов её будет сложно, поэтому здесь также поможет отвёртка. Затем следует отсоединить разъёмы «аварийки».
3. Магнитола. Открутите её ключами ТОРКС.

На этом демонтаж магнитолы закончен. Чтобы установить гаджет, требуется провести процедуру в обратном порядке.

Какие бывают крепления у магнитол

Разные производители используют разные типы крепежа:

• При помощи фиксирующих элементов на боковой части устройства;
• С помощью упругих защелок;
• Используя болты или саморезы.

Для демонтажа головного устройства нужны ключи. С ними можно легко разогнуть язычки или загнуть их. Но крепление такого типа имеет недостаток – рамка может деформироваться.

Второй вид крепежа надежнее – он подразумевает применение упругих защелок. Их можно увидеть на боковой и верхней стенках. Эти защелки попадают в специальные посадочные места в рамке, самое простое и надежное крепление магнитолы.

В некоторых моделях авто, чтобы обеспечить надежность крепления мультимедийной системы и для исключения риска выхода из строя из-за вибраций, установку выполняют к торпеде, а точнее к силовым элементам. Торпедо удерживается на трубе при помощи металлических уголков. Такой крепеж используется в автомобилях премиум-класса Мазда, Тойота.

Вариант установки магнитолы таким образом считается, как дополнительный, но установщики автозвука часто убирают уголки, а монтаж выполняется без фиксирующих элементов. Этот вариант ненадежен.

Одно- или двухдиновые магнитолы монтируются в тоннель торпедо без какой-либо дополнительной фиксации. Принято крепить устройство на центральную консоль.

Медиасистема защелкивается обыкновенными пластиковыми защелками. Это безвинтовая арматура – можно видеть такое даже на Лачетти.

С этой установкой магнитола просто висит и не способна выдерживать даже незначительные ударные нагрузки. На боковых частях устройства имеются отверстия, но большинство автомобилистов не знают, зачем они.

Оказывается эти отверстия делаются для надежного монтажа аппарата к торпедо с использованием уголков.

Это заводской крепеж, которым дополняется стандартное крепление.

Установка 2 DIN магнитолы в Renault Logan

Установка и схема подключения магнитолы в Рено Логан 2

Неисправности и ремонт

Как демонтировать магнитолу

Для снятия радиоприемника Ford Focus 2 необходимо разобрать его

Однако следует соблюдать предельную осторожность, чтобы не повредить устройство и его проводку

Для того чтобы разблокировать радиоприемник и затем извлечь его, вам понадобятся уникальные ключи. Они часто прилагаются к устройству. Они стоят недорого и доступны в магазинах автозапчастей. Существует более дешевый способ разблокировки радиоприемника, если вы не хотите тратить на него деньги.

Сделать ключ из простой пластиковой карты для разборки магнитолы предпочтительнее, чем рисковать

Иногда это может занять немного больше времени, но принятие этой меры предосторожности сейчас поможет вам без проблем разблокировать устройство в будущем. Следующие шаги могут быть использованы для обозначения различных этапов процесса изготовления ключей:

• Возьмите карточку и нарисуйте три ровные линии ручкой.
• Возьмите нож и разрежьте карту по отмеченным линиям.
• Отрежьте один угол каждой полосы.

Вы должны вставить ключи в симметричные отверстия после создания ключей, которые помогут разблокировать автомобильное радио и отпереть замки. Медленно поворачивайте ключи, чтобы открыть замки и вывести автомобильное радио из строя.

Это схема разборки SON 6000, которая является значимой.

Бумбоксы других разновидностей разбираются гораздо проще. Под каким бы названием он ни выпускался, 6000 от SON уникален. Основным отличием является форма. Стационарная версия имеет квадратную форму; две другие версии — овальную и рестайлинговую.

Крышка и болты используются для крепления этих модификаций. Компоненты разборки можно разбить на этапы:

• С помощью линейки подденьте крышку. Под ним вы найдете четыре винта. Они имеют характерные шестигранные головки.
• С помощью отвертки выкрутите болты.
• Снимите устройство.

Код находится в обычном месте. Он упрощает разблокировку радиоприемника.

На корпусе устройства могут быть царапины или отсутствовать код. Все, что вам нужно сделать в этом случае, — связаться с дилером. Не всегда, но вы должны посетить сервисный центр. Позвоните дилеру и сообщите ему номер автомагнитолы, которую вы хотите разблокировать. Для получения пароля могут потребоваться серия и цифры.

Как установить аудиосистему?

Установка магнитолы в французскую модель Renault Logan выполняется по следующему алгоритму действий:

1. Из проема вынимаем заглушку и обнаруживаем ISO-разъем. С его помощью подсоединяем кабели и антенну.
2. В посадочное гнездо под головное устройство, то есть где будет стоять штатная магнитола, устанавливаем каркас и закрепляем его посредством подгибания соответствующих «усов».
3. К магнитоле подключаем разъем типа «ISO» и антенный модуль. Если возникает необходимость «перейти» с евро-разъема на азиатскую версию, то применяем соответствующий переходник.
4. Установка магнитолы в проем производится до ощущения эффекта защелкивания. Если в дальнейшем потребуется демонтировать аудиоустройство, то эту работу можно выполнить, только используя специальные ключи, которые присутствуют в комплекте с головным устройством.
5. Переходник и антенну для Renault Logan можно купить в специализированной реализационной сети, где собственно и приобретается штатная магнитола.

Установка и схема подключения магнитолы в Рено Логан 2

1. Как установить
2. Схема подключения
3. Неисправности и ремонт

Стандартные модификации автомобилей Logan 2 поколения выпускаются заводом с подготовкой под монтаж мультимедийного устройства и громкоговорителей в дверях. К местам размещения компонентов проложены кабели, оснащенные штекерами. Установка магнитолы Рено Логан 2 производится владельцами самостоятельно или в ходе предпродажной подготовки в дилерских центрах.

Как установить

Алгоритм монтажа головного аудиоустройства на Рено Логан 2 поколения состоит из таких этапов:

1. Снять провод с минусовой клеммы аккумуляторной батареи. Не рекомендуется устанавливать электрическое оборудование на машину с подключенным к бортовой сети источником питания.
2. Если планируется монтаж устройства размером 1 Din, то из центральной части панели приборов извлекается заглушка. В прямоугольном окне крепится металлическая обойма (при помощи отгибаемых треугольных усиков). Для размещения изделия стандарта 2 Din потребуется заменить центральную накладку панели или доработать стандартную путем удаления центральной перемычки. Затем в окно увеличенного размера вставляется монтажная шахта, входящая в набор мультимедийного устройства.
3. Протянуть заводские кабели проводки через монтажную шахту; для подсоединения головного устройства используются переходники стандарта Renault-ISO (подбираются в зависимости от типа и производителя магнитолы).
4. Если к магнитоле прилагаются дополнительные устройства (например, проводной пульт управления или микрофон), то элементы располагаются в салоне в соответствии с рекомендациями производителя оборудования. Кабели прокладываются под обшивками салона или панели приборов к месту монтажа мультимедийного устройства.
5. Подсоединить штекеры к разъемам на магнитоле, а затем аккуратно вставить корпус проигрывателя в металлическую обойму. Изделие задвигается в шахту до момента срабатывания боковых пружинных фиксаторов.
6. Установить декоративную рамку, закрывающую зазор между корпусом магнитолы и облицовкой центральной панели.
7. Провести подключение динамиков в дверях; для установки изделий используются дополнительные подиумы из фанеры.
8. После установки всех компонентов подключается батарея, и проводится тестирование работы оборудования.

Схема подключения

Подключение магнитолы на Renault Logan 2 производится при помощи штатного разъема или адаптеров, обеспечивающих совместимость штекеров. В автомобиле установлена штатная антенна; кабель выведен к центральной части панели приборов. Элемент подключается к головному устройству напрямую или через специальный переходник. На машинах, оснащенных оригинальным головным устройством, встречается подрулевой джойстик управления. Узел имеет отдельный жгут проводки, выведенный к центральной части панели приборов.

Информационный проект Lada Granta. Всё про Lada Granta
