Установка фаркопа на Рено Дастер своими руками – пошаговое руководство

У владельцев бюджетного внедорожника Рено Дастер существует отличная возможность установить дополнительное тягово-сцепное устройство, в простонародье именуемое фаркопом. Это позволит транспортировать крупногабаритные грузы: от прицепа со стройматериалами и до моторной лодки.

Что входит в комплект ТСУ

Поскольку Дастер выпускается на той же самой платформе, что и Логан, порядок установки ТСУ на обе эти машины будет аналогичным. Производителем уже были предприняты шаги, чтобы максимально облегчить задачу самостоятельной установки и вы можете не тратить кучу денег обращаясь к официальным дилерам, а можете сами приобрети детали с авторазбора для авто по выгодным ценам!

Конструктивно фаркоп Дастера включает в себя следующие основные элементы:

  • балка поперечная;
  • пластины боковые;
  • крюк прицепной и его шаровая головка;
  • электророзетка;
  • соединительные провода;
  • элементы крепежа (гайки и болты).

Типы фаркопов

Основных видов фаркопов, которые вы можете установить на Рено Дастер или Логан несколько:

  • съемный. С его помощью можно улучшить эстетические данные собственного автомобиля. Он довольно надежен, и его можно легко демонтировать с машины, правда, и цена его вдвое выше стандартного. Устанавливать его вовсе несложно благодаря специальной раме с отверстиями для посадки;
  • стандартный. Легко привинчивается или даже приваривается к кузову транспортного средства. Больше подходит для крупных авто, чем для малолитражек;
  • фланцевый, с 4-мя или 4-мя посадочными отверстиями. Для его монтажа понадобится наличие специальной площадки.

для чего нужен, как подключить

Здравствуйте, дорогие друзья! Поскольку мы активно обсуждаем с вами фаркопы и прицепы, не поговорить про блок согласования фаркопа было бы настоящим преступлением. Этот элемент необходим для современных авто. Иначе с эксплуатацией прицепного устройства возникнет целый ряд проблем.

Но давайте обо всем говорить согласно установленному порядку. Я расскажу, для чего нужен этот блок, нужен ли он вообще и как подключить устройство. Ничего сложного в этом нет, потому вы легко справитесь с установкой своими руками.

Когда применяют БСФ

Купив себе автоприцеп и предварительно установив фаркоп (или он уже был у вас с завода), нужно их соединить между собой. Просто воспользоваться сцепным устройством мало. Прицепом нужно как-то управлять — включать габариты, тормозные лампы и пр.

Подключив проводку напрямую не получится, поскольку ваш бортовой компьютер не будет воспринимать такое подключение. Это обернется постоянными ошибками на экране.

Теперь вы понимаете, зачем нужен этот блок? Без него машина с автоприцепом взаимодействовать не смогут. Так что на авто, где стоит бортовой компьютер, понадобится купить себе Смарт Коннект или же блок согласования автомобильного фаркопа, кому как удобнее.

Есть несколько ситуаций, когда электрика машины с автоприцепом требует обязательного наличия устройства Smart Connect:

  • Присутствует вероятность короткого замыкания. Устанавливая дополнительное электрооборудование, к которому относят габариты и поворотники прицепа, повышается нагрузка на электрическую цепь. Итогом может стать сгорание предохранителей и крайне нежелательное замыкание;
  • Автомобиль часто эксплуатируется без прицепного транспортного средства (прицепа). Так можно вызвать повреждения проводки и выход из строя предохранителей;
  • При наличии в истории авто неполадок с электросетью предохранитель сгорит сразу. Это может повлечь за собой поломку габаритов, тормозных и аварийных сигнальных ламп;
  • Подключая прицеп с иной распиновкой к машине, сгорят предохранители, и свет полностью пропадет.

Тут не играет большой роли то, какой у вас автомобиль. Это может быть Рено Дастер, Шевроле Круз, Форд Куга 2013 года или Киа Спортэйдж 3 поколения. Все эти авто, а также Рено Каптур, Ниссан Террано, Фольксваген Тигуан, Прадо 2011 150 кузова, и даже отечественная Веста оснащены бортовыми компьютерами.

Следовательно, без блока согласования схема будет работать с ошибками, и провоцировать разные неприятности.

Что дает установка блока

Установив БСФ, вы получите:

  • слаженную работу электронного блока управления машины и автоприцепа;
  • возможность осуществлять контроль над поворотниками прицепа;
  • управление противотуманками п

Процесс установки

Установку фаркопа автопроизводитель рекомендует осуществлять на яме или на подъемнике. Если в вашем распоряжении их нет, то можно воспользоваться силовыми стапелями, как на фото внизу.

Облегчаем работу по установке ТСУ

Шаг 1

Распаковываем купленный комплект и разделяем его на элементы.

Для работы под автомобилем нам потребуются:

  1. Боковые пластины;
  2. Крепежные болты и гайки.

Также подготавливаем отвертку, 2 ключа на 19 и 2 – на 17.

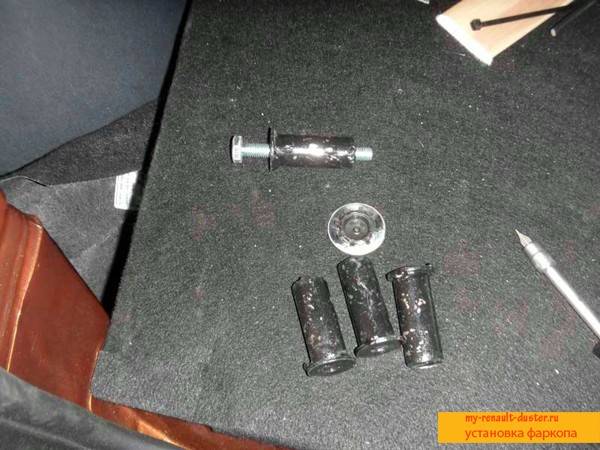

Освобождаем доступ в багажном отделении к заглушкам

Открываем багажник и:

  • Отверткой поддеваем пластиковые заглушки слева и справа под обивкой;
  • Вставляем в них болты и перемещаемся под автомобиль.

Шаг 2

Крепежные болты под боковые пластины

Видим вставленные в отверстия болты и одеваем на них боковые пластины ТСУ.

Затем:

  • Одеваем шайбу;
  • Наживляем гайкой;
  • С помощью ключа на 19 затягиваем, но не до конца, оставляя возможность регулировки положения пластины.

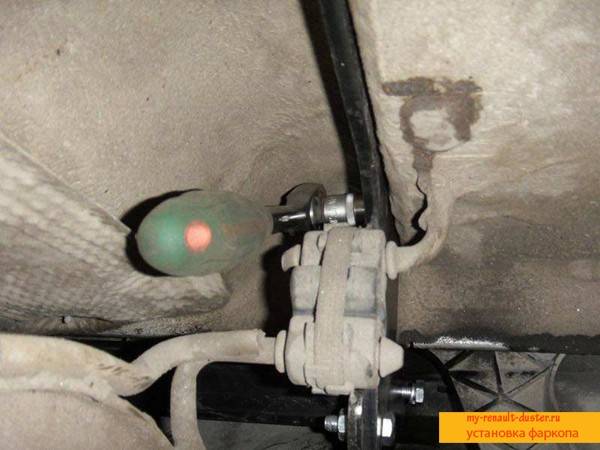

На фотографии процесс фиксации боковой части

Шаг 3

Пришла очередь монтажа поперечной балки, связывающей в единую конструкцию все тягово-сцепное устройство.

Вид поперечной балки фаркопа перед закреплением на автомобиль

  1. Совмещаем отверстие установленной пластины с балкой;
  2. Вставляем в отверстие боковой детали болт со стороны колеса;
  3. Соединяем детали вместе и наживляем гайку.

Процесс фиксации пластины и балки

  1. Повторяем ту же операцию с другой стороны;
  2. Надежно фиксируем детали, затягивая их ключами на 19.

Шаг 4

Окончательной операцией по сборке силовых элементов ТСУ является монтаж буксирного крюка. (см. также статью Как установить фаркоп на Нива Шевроле)

Место под установку буксирного крюка и площадки под штепсельную розетку

Вооружаемся ключами на 17:

  1. Вставляем в прицепное устройство крюк с шаровым наконечником;
  2. Фиксируем его 3 болтами из прилагаемого комплекта;
  3. Надеваем площадку под крепление розетки;
  4. Наживляем гайки и затягиваем, добиваясь прочного соединения.

Шаг 5

Пришла очередь подключения штепсельной розетки. К площадке фаркопа она крепится с помощью шурупов, а основную сложность монтажа представляет соединение электрической части со штатной проводкой. (см. также статью Устанавливаем противотуманные фары на Газель)

Также как и изготовление наклеек на фары, оснащенность комплекта достигла высокого уровня качества проводки и соединительных элементов

Но и здесь особых трудностей при монтаже быть не должно, поскольку:

  1. В комплекте есть подробное описание о том, куда и какой провод подсоединять;
  2. В полу багажника предусмотрена заглушка для двух жгутов
  3. Клеммная колодка из комплекта соответствует штатной.

Герметичный вывод проводки фаркопа

Вам необходимо:

  1. Завести в багажник провода от розетки;
  2. Зафиксировать их концы в клеммной колодке;
  3. Подсоединить к штатному разъему.

Виды фаркопов и особенности выбора

Тягово-сецпное устройство, коим является фаркоп на Рено Дастер 2013-2017 года выпуска, четырех- или моноприводный, может быть трех основных видов по способу крепления: несъемный, съемный, условно съемный. Согласно другой классификации разные модели фаркопов, применяемые для подъема груза определенного веса, делятся на другие категории (по подъемности):

  • менее 1,5 тонны — артикул автофаркопа А (условно-съемный, прикручивается всего двумя гайками и болтами);
  • полторы тонны — тип В (снимается просто, прикрепляется при помощи полуавтоматической гайки);
  • от 1,5 т и больше — тип С (монтируется и снимается достаточно просто, делится на два подвида: горизонтальный и вертикальный);
  • от 2 т — тип F (кованый фаркоп, крепящийся болтами размера М16);
  • начиная с двух тонн и более — G-фаркоп (тоже выполнен с помощью ковки, крепление более мощное, чем в предыдущем случае, — на 4 М12 болта);
  • 1,5 тонн — тип Н (сварное сцепное устройство).

Выбор фаркопа должен основываться не только на подъемных потребностях и способе крепления

Есть еще несколько факторов, которые стоит принять во внимание. Это — производитель, форма автофаркопа и кузова, комплектация

Например, модель фаркопа для Рено в новом кузове может не подойти для более старых моделей.

Типы фаркопов

На Рено Дастер 4х4 или модификацию с одним ведущим приводом ставят ТСУ разных типов:

  1. Фланцевое. Требует для крепления специальную площадку.
  2. Стандартное. Может просто привариваться к кузову машины.
  3. Съемное с рамой для установки. При необходимости его легко снять.

Нужный фаркоп в 2018-2019 гг. выпускают производители разных стран:

  • Bosal из Голландии;
  • Enganches Aragon из Испании;
  • Лидер-Плюс из России.

При промышленном изготовлении используется лазерная резка с компьютерными технологиями и толстолистовая сталь. Материалы и готовые изделия проходят испытания в разных условиях эксплуатации.

У фирмы Bosal крюки в вариантах исполнения А, F крепятся к балке 2 болтами, а такие разновидности, как G и N 4 – болтами отличающейся формы.

Хозяин автомобиля может выбрать подходящую форму конструкции:

  1. Кронштейном.
  2. Прицепным шаром.
  3. Буксирным крюком.

Дома на колесах и большинство других современных прицепов оснащены ТСУ под кронштейн или сцепной шар.

Схема соединений в электропроводке

Левая клемма и правая по распайке отличаются. Слева контакты идут в простом порядке:

  1. Свободный
  2. Противотуманка
  3. Масса (чёрный)
  4. Поворотник
  5. Стоп-сигнал
  6. Габарит

Почти это же будет и справа:

  1. Свободный
  2. Задний ход
  3. Масса (чёрный)
  4. Поворотник
  5. Стоп-сигнал
  6. Габарит

Нет смысла вести к розетке шнур от каждой из клемм. С левой стороны вообще можно взять только два сигнала. И тогда схема выглядит просто (рис. 1).

Ещё проще схема будет выглядеть, если соединить контакты 5 и 7 (рис. 2). Шнур с клеммы 6Л тогда не используется.

Правый жгут, который протягивают от муфты до «квадрата», спрятать будет некуда. Ну а все шнуры слева отлично скрываются под пластиком.

Получается парадокс – где проводов много, там они идут «открыто». Но схему можно переработать.

О подключении «массы»

Если «массу», то есть контакт 3, подключать по всем правилам, надо снимать правый фонарь. Под ним будет «шпилька» (на фото её нет), на которую накручивается гайка.

Читать дальше: Хендай санта фе 2020 объем багажника

Шпилька – немного выше

Сама шпилька находится сверху, то есть над фонарём.

Те, кто не хочет снимать фонарь, припаивают шнур к контакту разъёма. Номер клеммы в разъёме – цифра 3, и слева, и справа. Есть ещё более простой способ – «лепесток» можно припаять к кузову. Используйте что-то одно.

О технологии

Чтобы подключиться к любой из клемм, сделайте следующее:

  1. Отключите разъём, откройте на нём крышечку;
  2. Клемму выводят из разъёма, поджимая её отвёрткой;
  3. К «штатному проводу» припаивают ещё один, и сверху одевают «термоусадку»;
  4. Проводят сборку.

Результат всех стараний показан на фото.

Здесь подключали поворотник

Если на штатной проводке останется любой след, гарантия на «электрику» закончится! Можно купить разъёмы «папа-мама», чтобы изготовить удлинители. Отводы делаются от удлинителей, а штатные узлы не затрагиваются. Артикул разъёма: 0988211060, 0988251060.

Установка фаркопа на Рено Дастер включает и монтаж розетки. Заботьтесь о следующем:

  • Пусть к розетке подводятся два жгута. Тогда используйте гофру-разветвитель.Если подходящей детали нет, используйте две гофры (см. фото);

Пара гофр никому не помешает

Проблему с любым несоответствием поможет решить изолента.

Комплектации, виды цены, рекомендации

Выделяют 3 вида фаркопов:

  1. Стандартный – это «золотая середина» по функциональным качествам и стоимости. Он или приваривается к машине или привинчивается. Но на малолитражках смотрится не хорошо, больше подходит к внедорожникам.
  2. Съемный (со съемным крюком) – не испортит вид автомобиля. Хотя и стоит приблизительно в 2 раза дороже, но зато в любой момент его можно снять с машины, а в надежности ничуть не уступает стандартному фаркопу. И еще один положительный нюанс: рама с отверстием для посадки невидна, установка происходит легко и быстро.
  3. Фланцевый – имеет 2 или 4 посадочных отверстия. Помните, что установка возможно только при наличии специальной площадки, которая находится на автомобиле.

Полезные советы

В современных машинах внимание уделяется такому важному вопросу, как подключение электрики. Помните: особое внимание нужно уделить, чтобы проводка в машине была изолирована. Рекомендации и советы во время установки фаркопа на авто:

Рекомендации и советы во время установки фаркопа на авто:

  • необходимо подвергнуть обработке отверстия антикоррозийными средствами;
  • подключение розетки фаркопа к проводке авто, пропаять и внимательно изолировать;
  • по окончании установки смазать сцепной шар;
  • далее закрыть его колпачком.

Цена стартует от 7000 и до 40000 рублей на Renault Duster 4×4, без выреза бампера. Оптимальным соотношением цена/качество является фаркоп трейлер для Дастера, в том числе и на полный привод.

Возможные проблемы при установке фаркопа

При проведении работ важно не упустить:

  1. Чтобы при движении прицеп не водило из стороны в сторону, требуется точно его центрировать.
  2. Для правильной работы электрической схемы следует хорошо закрепить массу. Штатная шпилька М10 находится под правым фонарем.
  3. Переоборудование автомобиля требуется зарегистрировать в ГИБДД. Понадобится документировать изменения – описание процесса реконструкции, фотографии, чертежи. У заводских фаркопов нужные бумаги могут входить в комплект поставки.
  4. Болты нужно затягивать в правильном порядке – сначала кронштейн, потом балка.
  5. При монтаже фаркопа в специализированном сервисе, специалисты обязаны предоставить документы для сертификации сцепного устройства в ГИБДД.

При покупке следует отдать предпочтение сцепному устройству, установка которого не потребует вырезать часть бампера или отказываться от запаски. На отдельных моделях фаркопа можно закрепить дополнительное приспособление для транспортировки велосипеда.

Некоторые производители комплектуют сцепное устройство не полностью – отсутствуют провода, розетка или шар.

Советы по эксплуатации

Чтобы ТСУ служило долго и безопасно, следует придерживаться следующих правил:

  1. Шар должен быть всегда чистым. Можно использовать съемный вариант с допустимой нагрузкой 1,5 т.
  2. Если замок не сделан для сухого трения, применяют графитную смазку.
  3. Существуют специальные защитные колпаки для стационарных устройств сцепления.
  4. Не следует двигаться по покрытию без асфальта быстрее 25-35 км/ч.
  5. Во избежания ДТП нельзя эксплуатировать шар с истертой более чем на 1 мм поверхностью.
  6. Динамометрическим ключом необходимо подтягивать соединения через каждые 1 тыс. км пробега.

Центрируя и укрепляя положение фаркопа на автомобиле, не делайте дополнительных отверстий, которые ослабляют прочность конструкции.

Renault Duster dCi Дуся, моя Дуся › Бортжурнал › Подключение проводки фаркопа по Фэншую

Фаркоп установлен давно и с прицепом гоняю постоянно, но вот что то все не как не мог доделать проводку, хотелось сделать все «правильно», больше всего печалило то что надо ставить блок согласования, цена такого блока оказалась около 6 т.р., заехал к офицалам у них есть проводка с блокам на разъемах и стоит это все 10 т.р. И вот в один прекрасный день наткнулся на блок согласования который стоит 2500, паралельно с этим купил комплект проводки фаркопа от первого Дастера.

Полный размер

Вот что пришло

Разобрал разъемы и выполнил

Полный размер

Полный размер

процесс установки занял не более часа и это я делал все размеренно и не торопясь.

Полный размер

Полный размер

Тройнички в действие

Полный размер

все провода закрепил вот на такие штучки

Полный размер

Пытливый зритель заметит что провода подключены не по цветам, это косяк блока, перепутаны выхода на поворотниках в самом блоке, проверил на 3 раза

Полный размер

уложил это все в левый карман в багажнике, провод плюсов проложил напрямую на аккумулятор через предохранитель

Полный размер

на все это сверху сделал из фанеры фальш полочку

Полный размер

После всей установки был проведен так сказать тест драйв прицепа, все работает, все мигает.

Полный размер

ну и конечно главный проверяющий все проверил и одобрил к применению и эксплуатации

Всем добра берегите себя и будьте внимательнее на дорогах

Запчасти, ТО

Товары, из ассортимента Дастершоп77, которые могут быть вам интересны:

НаименованиеПроизводительЦенаНаличиеВ корзину
BR-001-GARD-URDPБрызговики увеличенные (расширенные) Дастер-ГАРД передниеДастер-Гард1300 / 1100 р. Дисконт: 1000 р.>10
DC495Дисконтная карта (Dusterclubs.ru, Dustershop77.ru)700 / 500 р. Дисконт: 500 р.>10
DC218Дефлектор воздуха «Теплые ноги» для Дастер, Логан, Сандеро, Ларгус500 / 300 р. Дисконт: 250 р.>10
patriot-001-1Защита муфты редуктора и бензобака (сталь)Патриот5400 / 4500 р. Дисконт: 4000 р.1
005-008502Защита на порожек багажникаРусская Артель1500 / 1300 р. Дисконт: 1000 р.>10
PT014-7010402-RDU112901Накладка на порожек багажника PTGroupPt GROUP1300 / 1100 р. Дисконт: 850 р.>10
DC654Жабо с креплением без скотча 3М (Дастер/Террано) (АртФорм)АртФорм (Yuago)3500 / 2500 р. Дисконт: 1900 р.>10
R12711Ветровики (дефлекторы на окна) COBRA/AutoplexCOBRA / Autoplex2000 / 1600 р. Дисконт: 1500 р.>10
NRD-009102Жабо под лобовое стекло (РА)Русская Артель2500 / 2100 р. Дисконт: 1800 р.6
RA0052Накладки на пороги дверей (перед+зад) РАРусская Артель2500 / 2000 р. Дисконт: 1700 р.>10

Выбрали? Теперь ставим

Первым делом внимательно прочитайте инструкцию, уберите всё из багажника и приготовьте инструменты.

Инструменты

Для работы понадобятся:

  • Болты и гайки для креплений
  • Ключи на 17 и на 19
  • Отвёртки
  • ТСУ с полным копмлектом частей, то есть сам фаркоп.

Инструкция

  1. Начните работу с проверки комплектации сцепного устройства. У стандартного фаркопа должны быть боковые планки, необходимые детали крепежа и электропроводка для подключения световой сигнализации к прицепу. Примерно как на фото.ТСУ в разобранном виде
  2. Проверив, всё ли на месте, можно приступать к монтажу. Откройте предварительно очищенный от лишних предметов багажник и отвёрткой удаляем пластиковые заглушки, расположенные по бокам внутри. В освободившиеся отверстия вставьте болты крепления кронштейна фаркопа. Именно то, что автоконструкторы оставили нужные отверстия, серьёзно упрощает работу.Те самые заглушки, которые надо снятьВставляем болты на место снятых заглушек
  3. Это нужно делать, находясь под днищем автомобиля.
  4. Теперь на вставленные болты нужно надеть боковые пластины. От них будет зависеть надёжность всей системы вашего фаркопа. Эти элементы стоит надёжно зафиксировать гайками и шайбами из комплекта. На первый раз не слишком их затягивайте, так как может понадобиться регулировка.Так выглядит правильно установеленная пластина фаркопа
  5. Когда закончите с пластинами, приступайте к фиксации поперечной планки прицепного устройства. Для этой цели служат специальные шурупы. Следите, чтобы планка ТСУ была правильно расположена относительно бампера, то есть полностью им закрывалась и не выпирала. На этом монтаж основных частей фаркопа окончен, осталось только самое сложное, — электропроводка.Последняя оновная часть фаркопа установлена

Как самому провести установку и подключение электрики

Удостоверьтесь, что все механические части прицепного устройства установлены правильно и держатся крепко. Только потом можно ставить площадку с буксировочным крюком и розеткой, после чего окончательно завинтить все удерживающие устройство гайки.

С электрикой всё не так страшно, как кажется на первый взгляд. В общих чертах достаточно завести через соответствующие отверстия провода от розетки в багажник, зафиксировать в предусмотренной производителем и расположенной в багажном отсеке клеммной колодке их концы, после чего лишь подсоединить их к штатному разъёму, как показано на инструкции.

Вот схема розетки одного из российских фаркопов. Многие другие сделаны по точно такому же принципу.

Вот так расположены контакты розетки фаркопа

Розетка ставится на площадку фаркопа и крепится к ней шурупами. Затем нужно найти очередную заглушку в багажнике в самом его полу, которая закрывает отверстие, предназначенное для проводов. Заводим жгут проводки туда. Надо чётко соблюдать инструкцию, чтобы бортовая сеть машины не вышла из строя. В целом нужно выполнить лишь три действия:

  1. Завести в багажник провода от розетки.
  2. Зафиксировать их концы в клеммной колодке
  3. Подсоединить к штатному разъёму.

Видео-подсказка: «Как установить розетку фаркопа на Рено Дастер своими руками»

https://youtube.com/watch?v=-3ASG94rAnE

Поскольку фаркопы комплектуются всеми необходимыми деталями, никаких проблем с установкой быть не должно. После всех манипуляций не забудьте проверить, как работает световая сигнализация на вашем прицепе. Безопасная эксплуатация тягово-сцепного устройства зависит от вашей личной ответственности, а написанного вполне хватит, чтобы понять как его правильно установить.

В свободное время много читаю, занимаюсь страйкболом (командная военно-спотривная игра) и любительской радиосвязью. Много профессиональных связей. Мои сильные стороны: коммуникабельность, выносливость, ответственность.

Инструкция по установке

Приступим к установке своими руками. Работу лучше производить на эстакаде или яме. Необходимо отключить аккумулятор и подготовить инструменты: отвертка, 2-а ключа на 19 и 17.

1. Стандартная комплектация.

2. Аккуратно, чтобы не повредить лкп, отверткой удаляем пластиковые заглушки в багажнике.

3. Вставляем в эти отверстия болты со втулками из комплекта. Что должно получиться видно на фото снизу машины.

4. Закрепляем боковые пластины на болты, не забудьте прикрутить гайки.

5. Вот и подошло время установки поперечной балки, крепим на болты.

6. Надежно затягиваем все болты.

7. Основная часть работы выполнена, скрытые элементы установлены. Теперь прикручиваем буксировочный крюк.

8. Последний шаг это подключение электрики. В Дастере подготовлены отверстия для проводов, которые закрыты заглушкой. Внимательно изучаем подробную инструкцию (куда и какого цвета провод подсоединить) в комплекте и доводим до конца работу.

Какой фракоп подойдет для Дастера

Так как этот кроссовер бывает переднеприводным и полноприводным, то и при установке ТСУ возникают вполне решаемые, но все-таки проблемы.

Несмотря на то, что все фаркопы 4х4 совместимы с моноприводными моделями авто, в процессе монтажа устройства придется произвести некоторые доработки. Например, возможно придется подпилить «язычок» бампера. Конечно, в продаже есть модели ТСУ версии 2WD, совместимые с бампером Renault Duster, но даже в этом случае порой приходится выбирать между бампером и запаской. Найти вариант, который не будет мешать ни запасному колесу, ни бамперу очень сложно.

Что входит в комплект ТСУ

Поскольку Дастер выпускается на той же самой платформе, что и Логан, порядок установки ТСУ на обе эти машины будет аналогичным. Производителем уже были предприняты шаги, чтобы максимально облегчить задачу самостоятельной установки и вы можете не тратить кучу денег обращаясь к официальным дилерам, а можете сами приобрети детали с авторазбора для авто по выгодным ценам!

К ТСУ прилагается описание узлов и деталей

Конструктивно фаркоп Дастера включает в себя следующие основные элементы:

  • балка поперечная;
  • пластины боковые;
  • крюк прицепной и его шаровая головка;
  • электророзетка;
  • соединительные провода;
  • элементы крепежа (гайки и болты).

Типы фаркопов

На Рено Дастер 4х4 или модификацию с одним ведущим приводом ставят ТСУ разных типов:

  1. Фланцевое. Требует для крепления специальную площадку.
  2. Стандартное. Может просто привариваться к кузову машины.
  3. Съемное с рамой для установки. При необходимости его легко снять.

Нужный фаркоп в 2018-2019 гг. выпускают производители разных стран:

  • Bosal из Голландии;
  • Enganches Aragon из Испании;
  • Лидер-Плюс из России.

При промышленном изготовлении используется лазерная резка с компьютерными технологиями и толстолистовая сталь. Материалы и готовые изделия проходят испытания в разных условиях эксплуатации.

У фирмы Bosal крюки в вариантах исполнения А, F крепятся к балке 2 болтами, а такие разновидности, как G и N 4 – болтами отличающейся формы.

Хозяин автомобиля может выбрать подходящую форму конструкции:

  1. Кронштейном.
  2. Прицепным шаром.
  3. Буксирным крюком.

Дома на колесах и большинство других современных прицепов оснащены ТСУ под кронштейн или сцепной шар.

Особенности выбора тягово-сцепного устройства

Задачей фаркопа служит обеспечение надежной и жесткой связи между авто и прицепом или другим средством заменяющим его. При этом тягово-сцепное устройство должно не мешать маневренности двух транспортных средств и допускать определенную степень свободы. Для этого используют шаровое крепление, обеспечивающее вращение по вертикальной оси.

Чтобы на прицепе осветительные элементы могли дублировать все сигналы автомобиля при маневрах и торможении через ТСУ электрическая сеть прицепа и авто соединяются.

На Рено Дастер ассортимент фаркопов довольно широк и отличается между собой:

  • максимально допустимой нагрузкой;
  • общей конструкцией;
  • способом крепления;
  • по типу шаров.

Наиболее оптимальным вариантом для Рено Дастер 4х4 сочетающим в себе качество и приемлемую цену является фаркоп производства Трейлер, в том числе и на полный привод.

Почему блоки согласования монтируют в старые автомобили

Установка блока согласования актуальна в следующих ситуациях:

  • Если вы допускаете вероятность возникновения пожара. Дело в том, что при подключении дополнительных электрических приборов возникает риск скачков напряжения.
  • Если вы планируете эксплуатировать фаркоп без прицепа, что также может привести к повреждению проводки и возгоранию предохранителей.
  • Если на момент установки ТСУ и прицепа в электрических цепях авто уже имелись неполадки. В этом случае предохранитель перегорит моментально, а это чревато перегоревшими тормозными, габаритными и аварийными огнями.
  • Если вы планируете буксировать не «родной» или взятый напрокат прицеп. В этом случае в нем может оказаться другая распиновка. При неправильном подключении вы рискуете потерять все автомобильные предохранители и свет.

Если вы убедились, что смарт коннектор вам все-таки необходим, то его можно приобрести на любом авторынке (универсальная модель для фаркопа обойдется порядка 3 300 рублей) или изготовить его самостоятельно. Если с покупкой все ясно (предпочтение стоит отдать БС от компании Bosal и Thule), то о самодельном модуле стоит поговорить поподробнее.

Что входит в комплект ТСУ

Поскольку Дастер выпускается на той же самой платформе, что и Логан, порядок установки ТСУ на обе эти машины будет аналогичным. Производителем уже были предприняты шаги, чтобы максимально облегчить задачу самостоятельной установки и вы можете не тратить кучу денег обращаясь к официальным дилерам, а можете сами приобрети детали с авторазбора для авто по выгодным ценам!

К ТСУ прилагается описание узлов и деталей

Конструктивно фаркоп Дастера включает в себя следующие основные элементы:

  • балка поперечная;
  • пластины боковые;
  • крюк прицепной и его шаровая головка;
  • электророзетка;
  • соединительные провода;
  • элементы крепежа (гайки и болты).
Поделитесь в социальных сетях:FacebookX
Напишите комментарий
