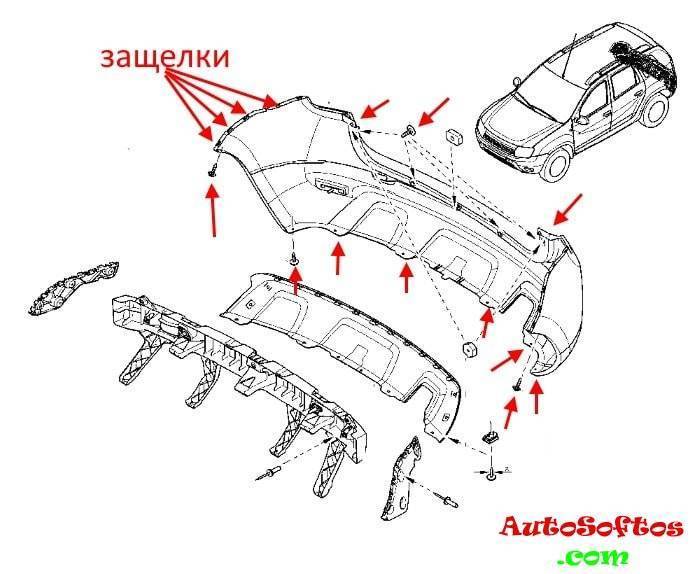

Как снять задний бампер Рено Дастер

Автосервисы по замене переднего бампера Renault Duster

Сервис в Отрадном

Обслуживания и ремонт Renault на качественном оборудовании в соответствии с требованиями производителей. Ремонт двигателя. Кузовной цех. Шиномонтаж

c 09:00 до 21:00

Цена:

Замена переднего бампера от 1500 руб.

Техцентр м. Первомайская

Обслуживание и ремонт Renault, диагностика неисправностей, электрооборудования. Слесарный ремонт. Кузовной ремонт. Ремонт двигателей и АКПП любой сложности. Чип-тюнинг. 2000 метров площадь.

c 09:00 до 21:00

Цена:

Замена переднего бампера от 1800 руб.

Техцентр м. Дмитровская

Автосервис предоставляет услуги по ремонту и диагностике любых марок авто, включая Рено. Специализируемся на ремонте дизельных двигателей

c 10:00 до 20:00

Цена:

Замена переднего бампера уточняйте по телефону

Техцентр м. Медведково

Техцентр осуществляет полный комплекс услуг по ТО и ремонту Рено и др. иномарок. Кузовные и малярные работы.

c 08:00 до 21:00

Цена:

Замена переднего бампера уточняйте по телефону

Автосервис на Автозаводской

Автосервис выполняет услуги по ремонту автомобилей Рено. Более 3000 кв. м. 19 подъемников, более 130 диагностических приборов. 1 год — гарантии на работы.

c 08:00 до 21:00

Цена:

Замена переднего бампера уточняйте по телефону

Автосервис м. Пролетарская

Автосервис выполняет широкий спектр диагностических и ремонтных работ по автомобилям марки Рено, в том числе кузовной ремонт.

c 09:00 до 21:00

Цена:

Замена переднего бампера уточняйте по телефону

Автотехцентр на Серпуховской

Полный комплекс услуг и работ по ТО и ремонту автомобилей Рено. Предварительная оценка ремонта по фото. Все формы оплаты.

c 09:00 до 21:00

Цена:

Замена переднего бампера уточняйте по телефону

Автотехцентр на Кунцевской

Полный спектр работ по обслуживанию и ремонту автомобилей Рено. Кузовной ремонт любой сложности, покраска, полировка.

c 09:00 до 21:00

Цена:

Замена переднего бампера уточняйте по телефону

Автотехцентр в Чертаново

Качественное оборудование. Квалифицированные специалисты по ремонту и обслуживанию Renault. Современный цех кузовного ремонта

c 08:00 до 21:00

Цена:

Замена переднего бампера уточняйте по телефону

Сервис на Тульской

Мультибрендовый техцентр выполняет работы по ремонту и техническому обслуживанию автомобилей Renault. Шиномонтаж. Гостехосмотр. Страхование. Эвакуация.

c 09:00 до 20:00

Цена:

Замена переднего бампера уточняйте по телефону

Подготовительные работы

Перед заменой на кроссовере, нужно провести ряд подготовительных мероприятий, запастись необходимым набором инструментов. Так, для работы может потребоваться:

  • Набор ключей TOPX.
  • Фигурная и плоская отвертки.
  • Ветошь.
  • Домкрат.
  • Металлическая щетка.
  • Раствор WD

Для последующего удобства замены, осуществляют следующие действия:

  1. Отогнать автомобиль на эстакаду, смотровую яму или приподнять транспорт с помощью домкрата. Так можно без проблем демонтировать крепежи, находящиеся на днище автомобиля.
  2. С помощью ветоши очистить обвес от пыли, следов воздействия коррозии, грязи. Металлической щеткой обработать днище автомобиля, колесные арки. Грязь, а также коррозия не будут сыпаться на водителя во время проведения замены.
  3. Раствором WD 40 обработать болты, клепки, саморезы, подождать 15-20 минут. Во время эксплуатации автомобиля, на крепежах появляется коррозия, они забиваются грязью. Впоследствии, их тяжело демонтировать. Если отвернуть болты и саморезы не получается, их срезают болгаркой.

После проведения необходимых подготовительных работ, можно приступать к замене буфера Renault Duster.

Подготовительная работа

Предварительный отбор инструмента и места позволит существенно снизить временные затраты и обойтись без расхода чрезмерных усилий. Рациональнее использовать гаражный бокс с домкратом, осмотровой ямой или выполнять работы на эстакаде, т.к. большая часть операций осуществляется под днищем авто Renault Duster и в пространстве арок колес задней оси.

Набор инструмента, который будет использоваться, для Рено Дастер состоит:

  • Ключ Torx размером 20 мм
  • Ключ Torx размером 30 мм
  • Шестигранник, желательно отвертку, с насадкой 7 мм

Для создания нормальных условий и раскручивания крепежных элементов без применения особых усилий необходимо, перед началом работ, произвести очистку авто от грязи. Для этого машина просто моется. Тщательно моется задний бампер. Затем уже можно начинать основной комплекс работ.

Оригинал и аналоги

Если при замене многих узловых элементов чаще отдают предпочтение оригинальным деталям, то заводской задний бампер нередко заменяют на более дешевые аналоги. Связано это с тем, что внешние детали кузова отчасти несут декоративную функцию. Поэтому к качеству таких компонентов предъявляют менее жесткие требования. При этом нужно понимать, что купив оригинал, можно получить деталь, размеры и разъемы которой в точности совпадут с конструкцией автомобиля.

Французский производитель устанавливает на Дастер различные бамперы. Тип детали и, соответственно, артикул, определяются текущей комплектацией кроссовера. В начальной модификации используется бампер с номером 850229613R.

В более дорогой версии устанавливается деталь с артикулом 850220171R.

На переднеприводной комплектации без и с радаром используются различные бампера (оригинальный номер 850220033R и 850228583R соответственно). На кузов полноприводного кроссовера устанавливается компонент с артикулом 850229219R или 850227892R.

Пластиковые накладки на бампер выпускаются под номерами 850700752R и 850701407R. Артикулы также отличаются между собой, если деталь дополняется кронштейном и абсорбером.

Схожие расхождения наблюдаются, когда речь заходит об аналогах. Модели с пластиковой накладкой, устанавливаемые на все модификации, за исключением максимальной, выпускаются под следующими артикулами:

  • BLIC 5511-00-1305970P;
  • PULO P2-DA-DUS1BS;
  • DIEDERICHS 4560058;
  • SCHLIECKMANN 779608;
  • VAN WEZEL 1555509.

В максимальной комплектации Дастера используется аналог заднего бампера с пластиковой накладкой под номером SAT ST-RND1-087-A0. Модель с адсорбером имеет артикул SAT ST-RND1-087R-0. Если используется кронштейн заднего бампера Renault, то необходимо приобретать аналоги с аналогичным номером, отличающимся только цифрвами на конце: 087B-1 или 087B-2.

Демонтаж бампера

Понять, как снять деталь, несложно. Для этого определяют комплектацию автомобиля, от которой зависит специфика строения кузовного элемента.

Особенности пластиковых креплений

На этапе высвобождения фиксаторов могут возникать трудности, связанные с хрупкостью материала. Защелки ломаются, из-за чего стоимость ремонтных работ увеличивается. При отсутствии опыта деталь снимают рывками, постепенно повышая прикладываемые усилия.

Подготовка к работам

Правильное выполнение предварительных действий ускоряет демонтаж старого бампера и установку нового. Автомобиль заводят в гараж, снабженный смотровой ямой. Можно поднять заднюю часть машины домкратом. Это объясняется тем, что большинство работ выполняется под днищем. Для снятия детали потребуются ключи на 20 и 30 мм, отвертка, шестигранник. Перед началом демонтажа кузов очищают от загрязнений.

Пошаговая инструкция

Снятие кузовной детали выполняют следующим образом:

  1. Демонтируют фары. После этого отключают идущие к осветительным приборам провода. При этом стараются не повреждать оплетку кабелей.
  2. Снимают брызговики, закрепляемые с помощью саморезов и пистона из пластика. Последний поддевают отверткой.
  3. Ключом на 20 раскручивают 4 винта, расположенные в нижней части кузова. После этого удаляют находящиеся в багажном отделении саморезы. Далее переходят к крепежам, расположенным возле брызговиков, удерживающим пластиковую накладку.
  4. Ключом на 30 вывинчивают 4 болта, находящиеся в задней части бампера. После удаления крепежей высвобождают пластиковые фиксаторы. Работу начинают с правой и левой сторон. Здесь деталь закреплена менее прочно. На следующем этапе высвобождают центральные защелки.
  5. Устанавливают новый бампер. Сначала защелкивают пластиковые фиксаторы, затем возвращают на место болты и саморезы, включая расположенные под днищем. Монтируют фары.

Оригинальные артикулы и замена

В первую очередь надобность сменить передний бампер встает перед любителями поколесить по суровому бездорожью. Как бы ни был приспособлен к таким условиям Рено Дастер, и он не вечен, а камни и ветки – обычное явление за пределами дорожного полотна

Потому важно знать, как поменять бампер, и какие бывают варианты детали

Тем, кто не желает особых изысков или индивидуальности, подойдет в частности изделие с оригинальным номером 620930759r. Тем же, кто хочет что-то поинтереснее, подойдут артикулы 620220030r и 620220025r. Существует еще ряд интересных вариантов, каждый со своим каталожным номером. Единого мнения о том, какой лучше, нет.

Со временем, даже у городских водителей, обычно не покидающих пределы цивилизации, могут возникнуть проблемы

Потому важно знать, как правильно заменить деталь. Ничего сложного тут нет, но имеется конкретный алгоритм

Снимаем передний бампер на Рено Дастер: ничего сложного, видео тому доказательство

Все знают, как поступить, чтобы снять бампер на кроссовере поколения I. Нужно выкрутить 4 винта сверху, затем – по 2 самореза в подкрылках. Ещё 5 винтов идут снизу. Похожая схема используется и во втором поколении машин. Мы рассказываем, как снять передний бампер на Рено Дастер, причём, вне зависимости от года выпуска. В тексте есть фото для двух поколений сразу.

На кроссовере «Duster New» бампер снимается довольно легко. Доказательство есть на видео.

Снятие бампера — Поколение «1»

Снятие бампера может потребоваться в результате его повреждений, установки защиты бампера, или для установки ламп ПТФ.

Для начала готовим два ключа Torx (T20 и T30). Затем снизу тряпочкой протираем два элемента: подкрылки, накладку под бампером. Речь идёт о пластиковой накладке.

Всё готово к демонтажу

Можете сразу отвернуть саморезы, которые мы отметили на нижнем фото. С накладкой контактирует один из них, а общее число равно 5-ти.

Все элементы нижнего крепления

Дальше, используя тот же ключ T20, переходим к подкрылкам. Один саморез будет возле границы, разделяющей бампер и крыло.

Число саморезов в каждом подкрылке – два

Снизу находится второй саморез.

Ключ T20 теперь можно отложить в сторону. Понадобится бита T30.

Самые «мощные» элементы крепления

Откручиваем саморезы сверху. Затем, отводя пластик вбок, снимаем конструкцию с защёлок. Эти защёлки закреплены на кронштейнах, которые можно заменить.

Два шага по снятию переднего бампера Рено Дастер:

  1. Немного отгибаем пластик сверху;
  2. Весь узел можно вытянуть на себя. И надо сразу отключить разъём, соединённый с фарами ПТФ.

Пункт 2 у нас рассмотрен отдельно.

Что делать с разъёмом?

Не нужно относить бампер далеко от кузова. Сначала отключите разъём – он закреплён на кронштейне справа.

Отключаем разъём «противотуманок»

Разъём содержит 4 провода, по которым идёт питание ПТФ.

Снятие бампера — поколение «2»

Открываем капот и видим 4 винта. Чтобы снять бампер, их откручивают ключом T30.

Под капотом «Нового Дастера»

Дальше, как это ни странно, нужно выкрутить всего 6 саморезов. В первом поколении их было 9: снизу – 5, в каждом подкрылке – по 2. А здесь всё выглядит проще.

Найдите все шесть элементов

Перечислим точки крепления:

  1. Саморез в подкрылке, на «границе раздела» с крылом;
  2. Саморез, закреплённый рядом с «нижней решёткой» (см. фото);
  3. «Нижняя решётка» – это обязательная часть узла в сборе. Она прикручена к кузову саморезами в двух «ушках». Верхнюю решётку радиатора снимать не надо.

Элементы с номерами 1 и 2 присутствуют и слева, и справа. Будьте внимательны.

Вспомним, что мы делали, чтобы снять передний бампер на Рено Дастер поколения I:

  • Отгибали пластик сверху;
  • Снимали бампер с защёлок, отводя деталь в сторону.

То же самое нужно сделать и сейчас. Саморезы, конечно, должны быть выкручены.

Артикулы

Приводим обозначения деталей для машин первого поколения:

  • 622230010R или622231300R или 622236764R – кронштейн крепления, левая сторона;
  • 622220011Rили 622229216R или 622223926R – то же, правая сторона;
  • 8200597650 или 6001549321 – держатель ПТФ правый;
  • 8200597649 или 6001549322 – держатель ПТФ левый;
  • 620220030R – бампер «под ПТФ»;
  • 620220025R – бампер без отверстий ПТФ;
  • 620931777R – абсорбер (пластиковый вкладыш).

Конечно, у каждой из этих деталей есть фирменные аналоги:

  • 620220025R – Api DC6000000-0000; Breckner BK71303; NPA NP513-07211;
  • 620220030R – Api DC6000000-1000; NPA NP513-07212;
  • 622230010R – ASAM 80133; NPA NP513-07235;
  • 622220011R – ASAM 80132; NPA NP513-07236;
  • 620931777R – Body Parts RNDUS10-240 (Тайвань).

Фирма ASAM – это поставщик компании Dacia. Ну а Breckner и NPA – известные бренды из Германии.

Уточнения для рестайлинга

Будем говорить о втором поколении кроссоверов. Обозначения будут следующими:

  • 620224960R – бампер;
  • 622229960R – правый кронштейн;
  • 622239404R – левый кронштейн;
  • 620931777R – абсорбер (наследуется от поколения I);
  • 622542036R – нижняя решётка.

Аналоги найти трудно, так как речь идёт о новинке. Есть ещё пара артикулов:

623103564R или 623827948R – решётка радиатора в сборе (поколение II).

У последнего узла есть аналоги, но они отличаются от оригинала (тюнинг).

Нужен ли набор ключей Torx?

Снятие бампера Рено Дастер без ключей-звёздочек не выполняется. Зато без них можно снять дефлекторы, а также держатели ПТФ и нижнюю решётку. Кстати, для поколения II последнее не выполнено.

Долой дефлектор (плоская отвёртка)

Похоже, что обычными отвёртками и руками нельзя не только снять бампер, но и разобрать его. В сумме понадобятся ровно две «биты» – T20 и T30.

Возможные трудности

Основные трудности при демонтаже пластиковой конструкции связаны с моментом, когда высвобождаются защелки. На этом этапе материал часто ломается, из-за чего существенно увеличиваются расходы на проводимые ремонтные работы. Если опыта в замене бампера недостаточно, рекомендуется во время демонтажа рывками снимать деталь, постепенно увеличивая усилия.

Кроме того, чтобы снизить вероятность повреждения защелок, следует воспользоваться сторонней помощью. Наиболее эффективно снимать конструкцию вдвоем, вытягивая пластик назад одновременно с двух сторон

При этом также важно равномерно распределять усилия

Вторая проблема, с которой нередко сталкиваются автомобилисты, заключается в том, что крепежные элементы не откручиваются. Объясняется это тем, что данные компоненты располагаются под днищем и часто контактируют с водой и другими вредными веществами. В агрессивной среде металл, из которого сделаны болты, окисляется и ржавеет. Поэтому возникают сложности при раскрутке крепежных элементов.

Прежде чем приступать к работе, специалисты рекомендуют обработать все болты и саморезы WD-40 либо другим антикоррозийным составом и выждать несколько минут. После этого можно приступать к удалению компонентов.

По окончании работ рекомендуется установить на Рено Дастер пластиковую накладку. Этот продукт обеспечивает дополнительную защиту заднему бамперу от негативного воздействия внешней среды.

Снимаем бампер

Во-первых, сначала нужно учесть поколение и убедиться, что под рукой имеются все необходимые инструменты. Поколения существует два, и процесс снятия практически идентичен. Замена бампера на характерный вариант для Рено Дастер – задача нетрудная, однако, если хочется тюнинга, лучше не спешить и уж точно не приобретать сомнительные рукодельные варианты.

Оригинальный бампер выполнен так, чтобы внедорожник смог реализовать весь свой потенциал, а потому какие-то слишком непохожие на исходный вариант детали могут оказаться неуместны. Вот почему лучше придерживаться классической концепции для Рено Дастер, а уж если от нее и отходить, то в рамках разумного.

Требуемые инструменты

Инвентарь потребуется небольшой, но без него никак. Понадобится:

  • ключ Торкс Т20;
  • ключ Торкс Т30;
  • два съемника.

Последние не обязательны, но помогают легче отсоединить крепление. С таким инструментом можно осуществить снятие и установку переднего бампера Рено Дастер, что говорит о том, насколько это простая процедура в сравнении со многими другими ремонтными работами.

Снятие бампера Duster первого поколения

В этом случае сначала протирают тряпочкой снизу пластиковую накладку под бампером и подкрылки Дастера. После откручивают саморезы. Накладку держит только один, а остальные фиксируют подкрылки. На каждый подкрылок приходится по паре саморезов. Откручиваются они ключом Торкс Т20.

Сверху саморезы выкручиваются ключом Торкс Т30. Их всего четыре.

Теперь конструкция снимается с защелок. Последние располагаются на кронштейнах. Эти кронштейны при желании или необходимости могут быть заменены. Чтобы грамотно снять передний бампер, нужно сначала отогнуть пластик сверху, но лишь немного. Затем весь узел вытягивают на себя, сразу отключая тот разъем, что подсоединен к противотуманным фарам.

Пару слов об этом разъеме у Дастера: он расположен на кронштейне справа. Питание противотуманок идет по четырем проводам, которые имеются в разъеме. Провода достаточно длинные, и когда человек снимает бампер, можно без всяких затруднений уже после отключить разъем.

Вот как происходит снятие переднего бампера Рено Дастер первого поколения.

Снятие бампера Duster второго поколения

Открывают капот. Под ним четыре винта. Откручивают их ключом Торкс Т30. В отличие от первого поколения саморезов здесь всего шесть, тогда как там их было целых девять. Нижние крепежные элементы откручиваются ключом Торкс Т20.

После того, как все саморезы выкручены, осторожно демонтируют основную деталь. Как и в случае с первым поколением, бампер передний Duster снимается в два маленьких этапа: сначала отгибают пластик, расположенный сверху, а затем отводят деталь в сторону, снимая с защелок

Среди новичков распространена ошибка: часто не замечают защелку, расположенную ближе к центру

Чтобы этого избежать, достаточно знать о том, что на каждом кронштейне расположено по три защелки

Среди новичков распространена ошибка: часто не замечают защелку, расположенную ближе к центру. Чтобы этого избежать, достаточно знать о том, что на каждом кронштейне расположено по три защелки.

Есть еще важный момент. Те, кто привык иметь дело с первым поколением, возможно, полагают, что ключи-звездочки Торкс не понадобятся для снятия нижней решетки, дефлекторов и держателя переднего противотуманного освещения. Да, так было на машинах первого поколения, несмотря на то, что сам передний бампер было невозможно снять таким образом. Но вот на втором поколении без ключей Торкс обойтись невозможно в принципе.
