Кузов и навесные элементы

Металлическая часть кузова состоит из следующих кузовных деталей:

• Днище кузова (обрабатывается антикоррозийными материалами для уменьшения коррозии);
• Крыша кузова;
• Крылья кузова (обрабатываются антикоррозийными материалами для уменьшения коррозии);
• Панели кузова;
• Двери кузова(крепятся к стойкам кузова петлями, которые держатся винтами, с помощью которых регулируются двери по вертикали и горизонтали); Замки на дверях имеют специальную конструкцию, которая исключает открытие двери даже при ДТП.
• Капот кузова;
• Крышка багажника.

Спереди и сзади кузова установлены бампера. На современных автомобилях бампера изготавливаются из пластмассы или других схожих материалов. В случае ДТП именно бампер автомобиля первый воспринимает на себя удар.

Для размещения водителя и пассажиров в салоне автомобиля устанавливаются сиденья. Устанавливаются сиденья автомобиля на специальные салазки, которые позволяют  регулировать сиденье в продольном направлении. Также можно регулировать наклон сиденья, что обеспечивается специальными ручками по бокам сидений. Регулировка наклона сиденья может осуществляться вплоть до установки спального места.

С недавнего времени очень популярными стали автомобили с формами кузова «хэтчбэк» и «универсал». Такая популярность объясняется возможностью трансформировать автомобиль как  под грузовой, так и под пассажирский вариант.

Разновидности

Пружины устройства амортизации автомобиля изготовлены из специального сплава, обеспечивающего высокую упругость. Эта деталь по габаритам выглядит по-разному для каждой марки машины.

Типы амортизаторов автомобильных стоек:

1. Механизмы с масляными амортизаторами для щадящих условий эксплуатации. На плохой дороге быстро греются и теряют жесткость, но имею небольшую цену.
2. Со смесью газов под давлением. Подвеска с большой жесткостью эффективно гасит колебания и быстро охлаждается. Но стоимость устройства такого типа выше.
3. С гидравлической жидкостью. Смесь из масла и газа под давлением. Этот тип сочетает преимущества двух предыдущих – высокую эффективность на неровной дороге и хорошую жесткость.

В автомобильных моделях некоторых фирм возможна регулировка режима работы устройств. Бортовой компьютер управляет перепускным клапаном амортизатора в зависимости от качества дорожного покрытия. Типы режимов работы:

• Спорт.
• Комфорт.
• Оптимум.

Этим вариантам соответствует определенное рабочее давление гидравлической смеси.

Кузов грузового автомобиля

Вклю­ча­ет в се­бя ка­би­ну, соб­ст­вен­но К. (плат­фор­ма, фур­гон, цис­тер­на и т. п.) и опе­ре­ние (кры­лья, ка­пот, под­нож­ки). Ка­би­ны обыч­но цель­но­ме­тал­ли­че­ские, двух- и мно­го­ме­ст­ные. Ка­би­ны ма­ги­ст­раль­ных тя­га­чей, со­вер­шаю­щих даль­ние рей­сы, как пра­ви­ло, обо­ру­ду­ют­ся и спаль­ны­ми мес­та­ми. К. а. ус­та­нав­ли­ва­ют на не­су­щей ра­ме ав­то­мо­би­ля, для кре­п­ле­ния ка­би­ны ис­поль­зу­ют уп­ру­гие эле­мен­ты, обес­пе­чи­ваю­щие не­об­хо­ди­мые ком­форт­ные ус­ло­вия на ра­бо­чем мес­те во­ди­те­ля. Раз­ли­ча­ют К. а. уни­вер­саль­ные (гру­зо­вую плат­фор­му или фур­гон для пе­ре­воз­ки раз­лич­ных по фор­ме и раз­ме­рам гру­зов) и спе­циа­ли­зи­ро­ван­ные (са­мо­сва­лы для сы­пу­чих гру­зов, изо­тер­мич. К. а. для про­дук­тов, цис­тер­ны и т. п.).

Общее устройство автомобиля

Основными составными частями в конструкции автомобиля, как мы уже писали выше, являются:

1. Двигатель;
2. Кузов;
3. Шасси;
4. Электрооборудование.

Все они состоят из множества отдельных элементов, деталей, узлов и агрегатов.

Двигатель – это сердце автомобиля. Он является источником механической энергии и приводит наше авто в движение. Наибольшее распространение в автомобилестроении получили двигатели внутреннего сгорания и дизельные моторы. Однако в последние годы все большую популярность завоевывают автомобили, оснащенные электрическими и гибридными двигателями.

Кузов автомобиля может иметь рамную и безрамную конструкцию. Как правило, в современных легковых автомобилях рама отсутствует, а все узлы и агрегаты крепятся непосредственно к кузову. Именно поэтому такой кузов называют несущим – данное конструкторское решение устройства автомобиля позволяет максимально снизить его массу. Советуем также ознакомиться с классификацией автомобилей по типу кузова.

Шасси автомобиля заслуживает отдельного внимания. Оно представляет собой множество механизмов, в задачи которых входит передача крутящего момента от силового агрегата (двигателя) к ведущим колесам, передвижение автомобиля и управление им. Эти группы механизмов называются трансмиссия, ходовая часть и механизм управления автомобилем.

• Трансмиссия автомобиля служит для передачи крутящего момента от двигателя к ведущим колесам, тем самым, позволяя изменять крутящий момент по величине и направлению. Трансмиссия двухосного автомобиля с передним расположением двигателя и приводом на задние колеса обычно состоит из таких механизмов: сцепление, коробка передач, карданная передача, главная передача, дифференциал и полуоси.
• Ходовая часть автомобиля состоит из рамы или несущего кузова, переднего и заднего мостов, подвески (рессоры и амортизаторы), колес и шин. Подробнее о видах и типах подвесок автомобилей.
• Механизм управления автомобилем состоит из рулевого управления и тормозной системы (с барабанными и дисковыми тормозами). Он позволяет изменять направление и скорость движения автомобиля, останавливать его и удерживать на месте.

Кроме вышеперечисленных узлов, агрегатов и механизмов абсолютно все автомобили оснащены электрооборудованием, состоящим из источников и потребителей электрического тока.

Электрооборудование автомобиля запускает и дает возможность работать двигателю, освещает и обогревает салон машины, позволяет без проблем передвигаться в темное время суток и в непогоду, поддерживает противоугонную систему, заботиться о нашей с вами безопасности на дороге, превращает автомобиль в концертный зал или даже в кинотеатр, и выполняет множество других полезных и очень важных функций.

Материалы для изготовления и их толщина

Прочность и жесткость конструкции можно увеличить за счет толщины стали, но это скажется на массе. Кузов должен быть легким и одновременно прочным. Это обеспечивается за счет применения низкоуглеродистой листовой стали. Отдельные детали изготавливаются путем штамповки. Затем части прочно соединяются друг с другом точечной сваркой.

Основная толщина стали составляет 0,8-2 мм. Для рамы применяется сталь толщиной 2-4 мм. Наиболее важные детали, такие как лонжероны и стойки, изготавливаются из стали, чаще всего легированной, толщиной 4-8 мм, большегрузные автомобили – 5-12 мм.

Плюс низкоуглеродистой стали в том, что она хорошо подвергается формовке. Можно сделать деталь любой формы и геометрии. Минус в низкой устойчивости к коррозии. Для повышения стойкости к коррозии листы стали подвергаются оцинковке или добавляется медь. Лакокрасочное покрытие также защищает от коррозии.

Наименее важные детали, которые не несут основной нагрузки, изготавливаются из пластмасс или сплавов алюминия. Это снижает вес и стоимость конструкции. На рисунке показаны материалы и их прочность в зависимости от назначения.

Материалы для изготовления кузова

Конструкция кузова

Как видно, во всех типах несущей части присутствует кузов автомобиля. От этого элемента во многом зависит внешний вид машины, комфортабельность, показатели безопасности. Поскольку на легковых авто наибольшее распространение получил несущий кузов, то в дальнейшем рассматривать будем именно его.

Такой кузов автомобиля представляет собой некий каркас, состоящий из ряда составных частей, к которым крепятся узлы авто, а также внешние элементы, выполняющие определенные функции, включая и декоративные – крылья, двери, капот, крышка багажника, оптические приборы, бампера и прочее.

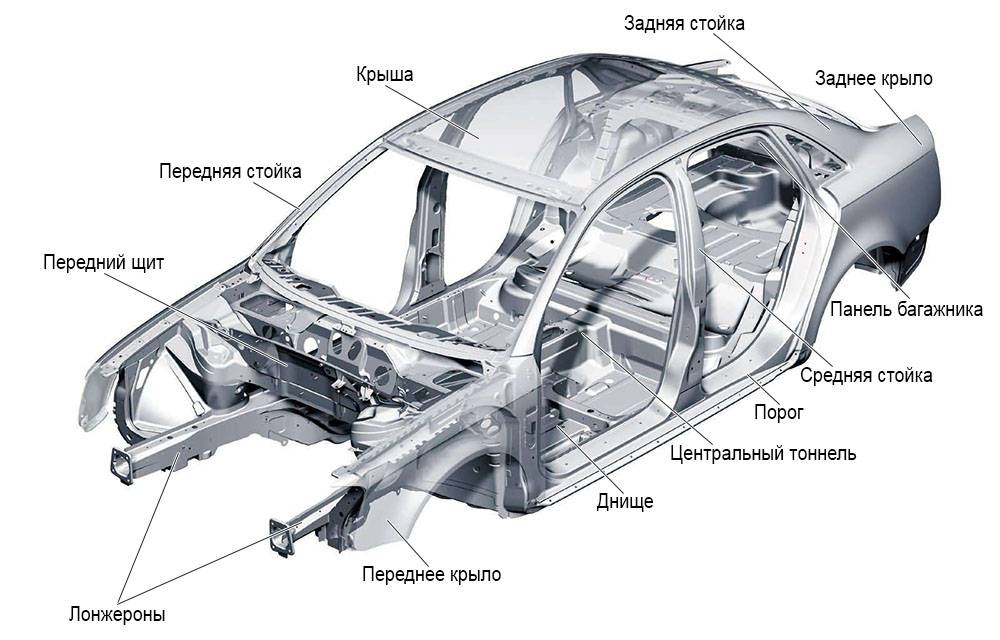

Конструкция кузова

Конструкция кузова автомобиля включает в себя:

• основание;
• переднюю и заднюю часть;
• боковины;
• крышу.

Каждая из составных частей состоит из ряда компонентов. Все они соединены между собой при помощи сварки, что обеспечивает необходимую жесткость каркасу.

В качестве основания выступает днище, выполненное в виде щита с подогнутыми краями и проделанным в центральной части тоннелем. Этот тоннель не только повышает жесткость основы, но еще и выступает каналом для прокладки некоторых составных элементов авто – топливных и тормозных трубопроводов, труб системы отвода выхлопных газов, а в задне- и полноприводных авто – еще и для размещения ряда узлов трансмиссии. В некоторых авто в днище дополнительно проделывается ниша для размещения запасного колеса (в задней части).

Одной из основных функций передней части кузова авто является обеспечение пассивной безопасности. При фронтальном столкновении составляющие передка принимают на себя весь удар, и деформируясь гасят энергию. Поскольку для этого необходима достаточно высокая прочность, конструкция передка включает в себя продольные лонжероны. В авто с переднемоторной компоновкой они также выступают в качестве конструкции для крепления мотора. Дополнительно для выполнения этой функции передняя часть может комплектоваться подрамником.

Также в состав этой части входят передний щит, отделяющий мотор от салона, панель для крепления оптики и радиаторной решетки, боковины с колесными арками, которые могут быть выполнены заодно с крыльями. Но зачастую крылья делают съемными, поэтому являются навесной частью, так же, как и бампер с решеткой радиатора. Передняя часть сверху накрывается капотом – специальной крышкой.

Примерно такую же компоновку имеет и задняя часть, но зачастую крылья у нее входят в конструкцию и не являются съемными.

Дополнительно заднее крыло входит в конструкцию боковины кузова. Помимо нее боковина включает в себя пороги – одни из основных элементов, которые на ряду с лонжеронами обеспечивает жесткость конструкции.

К боковинам также относятся стойки – передняя, средняя и задняя, к которым крепиться крыша – цельноштампованный лист металла заданной формы. Съемными элементами этой составляющей являются двери авто.

В целом, днище с порогами и стойки с крышей и дверьми формируют отсек для размещения пассажиров.

Как уже отмечено крепления составных элементов осуществлено при помощи сварки, что делает конструкцию кузова неразъемной, поэтому многие компоненты одновременно относятся к нескольким его составляющим частям.

Стоит сказать, что состав кузова автомобиля может не иметь каких-то определенных частей. К примеру, в кузове кабриолет крыша отсутствует как таковая. Но поскольку в обычной компоновке нагрузка распределяется и на нее (за счет цельной конструкции), и крыша тоже в некоторой мере обеспечивает жесткость, то в кабриолете для компенсации снижения жесткости кузова усиливают пороги и двери.

Кузов из композитных материалов

Такие материалы имеют в своем составе два или более компонента, соединенных в одно целое. Например, многие композиты получают спеканием отдельных частиц, склеиванием слоев разных материалов или армированием одного элемента волокнами другого. В результате получившийся «гибрид» сочетает в себе наилучшие свойства входящих в него материалов. Характерный пример –стеклопластик. В нем роль «скелета» выполняет стекловолокно, в то время как эпоксидная смола придает детали необходимую форму.Изделия из композитов весьма долговечны, привлекательны внешне (частенько их даже не окрашивают), к тому же из них можно изготавливать крупные неразъемные модули.

Однако, несмотря на невысокую стоимость стеклопластика, в современных автомобилях чаще используется еще более легкое, жесткое и прочное углеволокно. К примеру, основа многих суперкаров – это композитный монокок, воспринимающий все нагрузки. То есть кузов таких машин состоит, по сути, из одной главной детали, к которой крепятся все остальные элементы. Правда, углеволокно обходится достаточно дорого, и кузова из него очень трудоемки в производстве (часто они требуют ручного труда). Кроме того, поврежденные композитные детали иногда не подлежат восстановлению. Поэтому на «гражданских» моделях подобные кузова практически не применяются. Их можно встретить преимущественно на суперкарах вроде знаменитого «Ferrari Enzo», создатели которых борются с каждым лишним граммом веса машины и вдобавок должны обеспечить безопасность пилота в случае аварии на высоких скоростях.

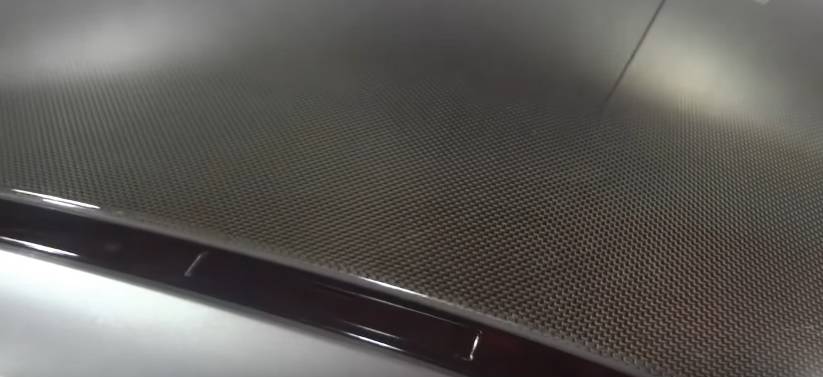

В других моделях из углеволокна выполняются отдельные наиболее значимые панели кузова. Например, у «ВМW МЗ» из этого материала сделана крыша. С одной стороны, композит придает ей необходимую прочность и жесткость, а с другой – значительно облегчает кузов и понижает центр тяжести машины.

Оригинальный подход к созданию кузова также демонстрируют американские конструкторы. К примеру, «скелет» известного суперкара «Corvette» уже белое 50 лет состоит из металлической пространственной рамы с закрепленными на ней панелями из композитных материалов.

Двухобъемные

У автомобиля с двухобъемным кузовом салон находится в одном объеме с багажником. Багажник чаще всего очень большой и выполнен в форме двери со стеклом. Самые распространенные двухобъемные авто – это лифтбек, универсал, внедорожник, хэтчбек и кроссовер.

Универсал

Универсал — самый универсальный и продаваемый тип авто в Европе. Универсал имеет чаще всего пять дверей. Путем трансформации салона и без того немалый объем багажника можно увеличить. Для этого достаточно всего лишь сложить задние сидения.  Больше всего машин с компоновкой универсал производится в США. Главный плюс этих авто — большой багажник. Как и кроссовер, универсал может иметь полный привод и увеличенный клиренс. Такие машины иногда называют универсалами повышенной проходимости.

Хэтчбек

Сегодня такой тип автомобилей становится все более популярным. Этот тип кузова сочетает в себе большой объем багажника универсала и привлекательную внешность. Хэтчбек обычно компактнее седана и универсала, но при этом его объем багажника сравним с последним. Задняя дверь у такой машины имеет небольшой наклон. Как и у универсала, у хэтчбека можно сложить задний ряд сидений, дабы получить ровный пол вместе с серьезно возросшим объемом багажника. Хэтчбек – это прекрасный вариант авто на каждый день, он имеет компактный размер и в то же время функционален; может транспортировать грузы и выглядеть привлекательно.

Лифтбек

Лифтбек – нечто среднее между хэтчбеком и седаном. Обычно лифтбек по размеру как седан, но его крышка багажника вместе со стеклом поднимается как у хэтчбека. Такая особенность делает машину гораздо более функциональной, нежели седан.

Внедорожник

По своему внешнему виду внедорожник похож на универсал или кроссовер большого размера. Его главная особенность — это наличие полного привода и увеличенного дорожного просвета. Основное предназначение внедорожных автомобилей – езда по плохим дорогам и направлениям. Внедорожник обычно имеет раму, в то время как кроссовер рамой чаще всего не располагает.

Кроссовер

Кроссовер отличается от внедорожника меньшими размерами и большей универсальностью. Кроссовер представляет собой некий компромисс между высоким уровнем проходимости и комфортом при движении по обычным дорогам. Сегодня кроссовер все чаще покупают городские жители, чтобы чувствовать себя уверенней на плохих дорогах.

Алюминиевый кузов

Современные конструкторы постоянно ищут способы снижения массы без потери жесткости и прочности. Одним из перспективных материалов является алюминий. Масса алюминиевых деталей в 2005 году в европейских автомобилях составила 130 кг.

Сейчас активно применяется материал пеноалюминий. Это очень легкий и одновременно жесткий материал, который хорошо поглощает удар при столкновении. Пенистая структура обеспечивает высокую термостойкость и шумоизоляцию. Минусом данного материала является его высокая стоимость, примерно на 20% дороже традиционных аналогов. Широко применяют алюминиевые сплавы концерны «Ауди» и «Мерседес». Например, за счет таких сплавов удалось значительно снизить массу кузова Ауди А8. Она составляет всего 810 кг.

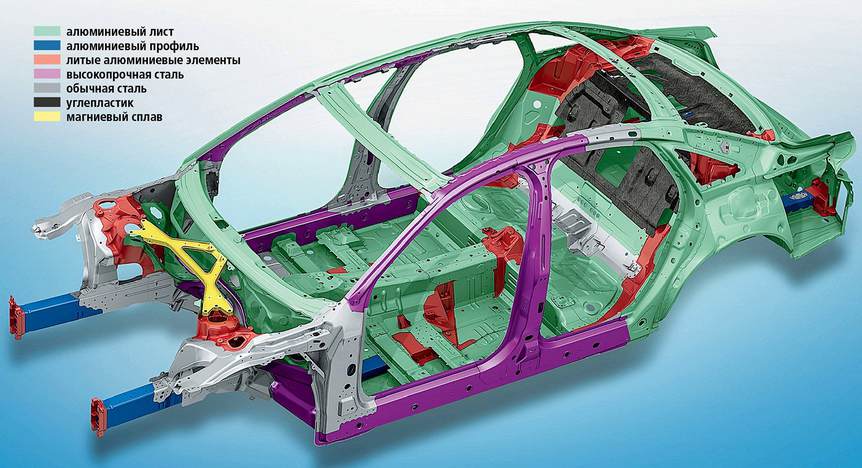

Алюминиевый кузов Audi A8

Кроме алюминия рассматриваются пластиковые материалы. Например, инновационный сплав «Fibropur», который по жесткости практически не уступает стальным листам.

Кузов является одним из важнейших конструктивных компонентов любого автомобиля. От него во многом зависит масса, управляемость и безопасность транспортного средства. Качество и толщина материалов сказывается на долговечности и устойчивости к коррозии. Современные автопроизводители все чаще применяют углепластик или алюминий, чтобы снизить массу конструкции. Главное, чтобы кузов смог обеспечить максимально возможную безопасность для пассажиров и водителя в случае столкновения.

Центральная часть несущего кузова

Дни­ще явля­ет­ся глав­ной струк­тур­ной сек­ци­ей ниж­ней части сало­на кузо­ва. Часто, дни­ще штам­пу­ет­ся как одна боль­шая цель­ная панель. С ниж­ней сто­ро­ны дни­ща кузо­ва про­хо­дят про­доль­ные и попе­реч­ные сило­вые эле­мен­ты. Места креп­ле­ния сиде­ний уси­ле­ны и так­же при­да­ют жёст­кость дни­щу.

Срез пане­ли при­бо­ров пока­зы­ва­ет уси­ле­ние, уве­ли­чи­ва­ю­щее без­опас­ность сало­на при ава­рии.

Цен­траль­ная часть кузо­ва (салон) окру­же­на уси­лен­ны­ми пане­ля­ми для без­опас­но­сти води­те­ля и пас­са­жи­ров. Боко­вая цен­траль­ная стой­ка име­ет внут­ри уси­ле­ние, две­ри име­ют уси­ли­те­ли внут­ри и сами явля­ют­ся доста­точ­но проч­ной кон­струк­ци­ей, за пане­лью при­бо­ров нахо­дит­ся уси­лен­ная кон­струк­ция, кры­ша обыч­но име­ет уси­лен­ную попе­ре­чи­ну, сбе­ре­га­ю­щую салон при пере­во­ро­те.

• Стой­ки кузо­ва – это вер­ти­каль­ные эле­мен­ты, кото­рые удер­жи­ва­ют кон­струк­цию кры­ши и защи­ща­ют салон кузо­ва в слу­чае пере­во­ро­та авто­мо­би­ля. Стой­ки кузо­ва состо­ят из внеш­них лице­вых частей и внут­рен­не­го уси­ле­ния из высо­ко­проч­ной ста­ли. В кон­струк­ции кузо­ва типа «седан» име­ет­ся 3 типа сто­ек кузо­ва (перед­ние, сред­ние или боко­вые и зад­ние стой­ки, пере­хо­дя­щие в зад­ние кры­лья). Перед­ние стой­ки кузо­ва пере­хо­дят в рам­ку лобо­во­го стек­ла. Цен­траль­ные стой­ки удер­жи­ва­ют кон­струк­цию кры­ши меж­ду перед­ни­ми и зад­ни­ми две­ря­ми. Они помо­га­ют уси­лить кры­шу и обес­пе­чи­ва­ют места креп­ле­ния шар­ни­ров зад­них две­рей. Сред­ние стой­ки кузо­ва рас­пре­де­ля­ют нагруз­ки с ниж­ней части кузо­ва к верх­ней и предот­вра­ща­ют сжа­тие боко­вых частей при боко­вых уда­рах, защи­щая салон кузо­ва. Зад­ние стой­ки кузо­ва удер­жи­ва­ют зад­нюю часть кры­ши и пере­хо­дят в зад­ние кры­лья. Они, так­же, явля­ют­ся поса­доч­ным местом для зад­не­го стек­ла.
• Боко­вая панель явля­ет­ся общей кон­струк­ци­ей, в кото­рой перед­ний и зад­ний про­ём две­рей сде­лан одним эле­мен­том, без сва­ри­ва­ния частей. Такое устрой­ство даёт пре­иму­ще­ство в мень­шей под­вер­жен­но­сти кор­ро­зии.
• Поро­ги – это уси­лен­ные кон­струк­ции, кото­рые нахо­дят­ся в ниж­ней части двер­ных про­ёмов. Они соеди­ня­ют­ся кон­такт­ной свар­кой с флан­ца­ми дни­ща. Внут­ри лице­вой части поро­гов рас­по­ло­же­но уси­ле­ние. Поро­ги удер­жи­ва­ют ниж­нюю часть сред­них сто­ек и слу­жат боко­вой под­держ­кой для дни­ща.
• Зад­няя «пол­ка» — это панель, рас­по­ло­жен­ная за зад­ни­ми сиде­ни­я­ми, под зад­ним стек­лом.
• Зад­няя пере­го­род­ка раз­де­ля­ет салон кузо­ва и багаж­ное отде­ле­ние (на седа­нах).
• Две­ри име­ют состав­ную кон­струк­цию. Они состо­ят из внеш­ней пане­ли, внут­рен­не­го уси­ли­те­ля и части, на кото­рой кре­пят­ся стек­ло­подъ­ём­ни­ки и дру­гие эле­мен­ты две­рей, вклю­чая обшив­ку.

Панель кры­ши закры­ва­ет цен­траль­ную часть кузо­ва и удер­жи­ва­ет­ся на стой­ках кузо­ва. Панель кры­ши явля­ет­ся одной из самых боль­ших пане­лей кузо­ва и, в то же вре­мя, пред­став­ля­ет собой очень про­стую кон­струк­цию. Жёст­кость кры­ше при­да­ёт её фор­ма, а так­же уси­ли­те­ли, кото­рые рас­по­ла­га­ют­ся с обрат­ной сто­ро­ны и при­кле­и­ва­ют­ся к ней. Кры­ша, пере­хо­дя­щая в зад­нее кры­ло при­ва­ри­ва­ет­ся при помо­щи лату­ни или крем­ни­стой брон­зы. Этот тип соеди­не­ния поз­во­ля­ет делать длин­ный ров­ный шов, даёт эла­стич­ность и хоро­шо про­ти­во­сто­ит нагруз­кам и виб­ра­ци­ям, воз­дей­ству­ю­щим на это место кузо­ва. К тому же, такое соеди­не­ние мень­ше под­вер­же­но кор­ро­зии.

Рулевое управление

Для нормального перемещения на автомобиле водителю необходимо совершать повороты, развороты или объезды, то есть отклоняться от прямолинейного движения, или просто контролировать свою машину, чтобы её не увело в сторону. Для этого в её конструкции предусмотрено рулевое управление. Это один из самых простых механизмов в автомобиле. Как называется часть элементов, рассмотрим ниже. Рулевое управление состоит из:

руля с рулевой колонкой, так называется обычный вал, на котором жёстко насажено рулевое колесо;

Эти устройства состоят из рулевого управления, которое связано с передними колесами рулевым приводом и тормозами

• рулевого механизма, состоящего из зубчатой рейки и шестерни, насаженной на вал рулевой колонки, он преобразовывает вращательное движение рулевого колеса в поступательное перемещение рейки в горизонтальной плоскости;
• рулевого привода, передающего воздействие от рейки рулевого механизма колёсам, для их поворота, и включающего в себя боковые тяги, маятниковый рычаг и поворотные рычаги колёс.

В современных авто используется дополнительный элемент – усилитель руля, позволяющий водителю прилагать меньшее усилие для обеспечения поворота рулевого колеса. Он бывает следующих видов:

• механический;
• пневмоусилитель;
• гидравлический;
• электрический;
• комбинированный электрогидроусилитель.

Конструкция несущего кузова

Несущий кузов автомобиля, представляет собой сложную конструкцию из отдельных панелей, соединенных друг с другом при помощи сварки. Они изготавливаются из листового железа, жесткость которым придают ребра и усилители. Данная конструкция получается достаточно прочной и легкой.

Несущий кузов автомобиля можно разделить на три основные части:

• передняя;
• центральная;
• задняя.

Передняя часть кузова

Основными элементами передней части несущего кузова являются передние лонжероны. Они представляют собой полые балки, которые привариваются к щитку моторного отсека и к нижней части передних брызговиков. Лонжероны являются самыми прочными элементами передней части. В них предусмотрены специальные зоны смятия, которые гасят фронтальный удар.

Брызговики представляют собой панель вокруг колеса, обеспечивающую защиту от попадания грязи в моторный отсек. Они имеют усиленные области, которые называются чашки. Чашки служат надежной опорой для передних стоек подвески. Брызговики частично приварены к лонжеронам и имеют верхний усилитель.

Еще одним элементом передней части, является суппорт радиатора. Он крепится к обоим лонжеронам, что придает дополнительную жесткость конструкции. Суппорт радиатора является основой для крепления радиатора охлаждения, радиатора кондиционера, вентиляторов и других элементов передней части автомобиля. Так же суппорт крепится к верхним усилителям брызговика.

Усилитель бампера предназначен для основного гашения фронтального удара. Он тоже крепится к лонжеронам. И придает дополнительную жесткость передней части кузова.

В качестве дополнительного усиления конструкции, может использоваться подрамник. Он располагается в передней нижней части между лонжеронами.

Необходимо заметить, что суппорт радиатора, подрамник и усилитель бампера являются съемными элементами и могут крепиться к кузову при помощи болтов. Несъемные элементы крепятся при помощи точечной сварки. Когда все элементы передней части в сборе, они составляют крепкую конструкцию, на которой размещаются детали двигателя и передней подвески.

Центральная часть кузова

Основным элементом жесткости центральной части автомобиля можно назвать днище. Чаще всего днище является одной штампованной деталью. Оно имеет ребра жесткости и усиление в местах крепления сидений.

Дополнительным усилением днища автомобиля являются пороги. Пороги расположены в нижней части дверных проемов. Они привариваются к днищу и служат опорой для средних стоек автомобиля.

По бокам, с обеих сторон, расположены стойки.

Стойки – это вертикальные элементы кузова. Они обеспечивают необходимую защиту центральной части в случае переворота транспортного средства, а так же при боковых ударах.

Стойки бывают:

• передние;
• центральные;
• задние.

Крыша устанавливается на боковые стойки. Она тоже имеет ребра жесткости, которые придают конструкции дополнительную прочность.

Еще одним элементом центральной части, является задняя полка. Она представляет собой панель, расположенную под задним стеклом. Конструкция седанов предполагает наличие задней перегородки, которая отделяет центральную часть и багажное отделение.

К съемным элементам центральной части относятся двери. В закрытом состоянии они также придают дополнительную прочность кузову транспортного средства.

Задняя часть кузова

Особую прочность задней части придают задние лонжероны. Они крепятся к полу багажника и изготавливаются из высокопрочной стали.

Пол багажника является штампованным элементом. Он имеет ребра жесткости. В современных автомобилях форма пола багажника позволяет разместить запасное колесо. Пол крепится к задним лонжеронам, к задним брызговикам и к задней панели.

Задние брызговики имеют усиленные чашки, которые удерживают элементы подвески.

Задние крылья тоже являются элементами несущего кузова автомобиля. Они также усиливают конструкцию придавая ей жесткость и прочность.

Устройство автомобиля

4.1. Кузова легковых автомобилей

К кузовам легковых автомобилей предъявляются не только эстетические требования, но и аэродинамические, так как при движении легкового автомобиля с большой скоростью значительная часть мощности его двигателя расходуется на преодоление сопротивления воздуха. Чтобы уменьшить сопротивление, кузову необходимо придать обтекаемую форму.

По конструкции кузова легковых автомобилей (рис. 124 и 125) могут быть трехобъемными, двухобъемными и однообъемными. У трехобъемного кузова имеется три отсека: для двигателя, пассажиров и багажа. У двухобъемного кузова два отсека: в одном может находиться двигатель, а в другом — пассажиры и багаж. Если отсеки для двигателя, пассажиров и багажа объединяются в одно целое с кузовом, такой автомобиль называется однообъемным.

Рис. 124. Элементы кузова автомобиля ГАЗ-З102 «Волга»: 1 — петля передней двери; 2 — болт крепления петли к кузову; 3 — болт крепления петли к двери; 4 — ограничитель; 5 — дуга; 6 — резиновая втулка

В настоящее время наибольшее распространение имеют кузова легковых автомобилей следующих типов:

• трехобъемный кузов с двумя или четырьмя боковыми дверями седан;
• трехобъемный кузов с двумя или четырьмя боковыми дверями и с перегородкой сзади переднего сиденья, отделяющей водителя от пассажиров — лимузин;
• кузов с мягким складывающимся тентом и съемными боковыми окнами — фаэтон;
• двухобъемный кузов с задней дверью с грузовым помещением, не отделенным перегородкой от пассажирского салона — универсал;
• двухобъемный кузов с двумя или четырьмя боковыми дверями, имеющий заднюю дверь — комби (хетчбек);
• кузов грузопассажирского автомобиля с открытой платформой, убирающимися боковыми сиденьями и с двухместной закрытой кабиной — пикап.

Каркасные несущие кузова легковых автомобилей имеют специальный каркас, к которому прикреплены детали основания из тонкостенных профилей, образующих жесткую сварную пространственную форму, на которой крепятся облицовочные панели.

Рис. 125. Оперение передней части кузова автомобиля ГАЗ-З102 «Волга»: 1 — облицовка радиатора; 2 — нижняя панель; 3 — вертикальный молдинг; 4 — облицовка фары; 5 — верхняя панель; 6 — предохранительный крючок; 7 — гайка штыря; 8 — пружина; 9 — запорный штырь; 10 — замок капота; 11 — капот; 12 — трос привода замка; 13 — переднее крыло; 14 — петля капота; 15 — рукоятка привода замка капота

В бескаркасных кузовах, применяемых на современных легковых автомобилях массового производства, достаточную жесткость достигают соответствующим соединением панелей облицовки, в которые заформовывают стальную арматуру из тонкостенных профилей. Комфортабельные легковые автомобили с двигателями большой мощности обычно имеют рамную конструкцию. Хорошему обзору дороги в непосредственной близости от автомобиля способствует низко опущенный капот двигателя. Для защиты пассажиров и водителя от пыли, влаги, низких и высоких температур кузов должен быть герметичным. С этой целью применяют специальную изоляцию.

Корпус кузова легкового автомобиля представляет собой пространственную систему, состоящую из штампованных панелей и элементов каркаса коробчатого сечения, соединенных между собой точечной сваркой. Панели с поперечинами образуют основание (пол), ограниченное с боков порогами (продольными брусьями). Боковины кузова, образующие части порогов и стоек, переходят в задние крылья. Сверху кузов ограничивается панелью крыши. Коробчатые стержни, ограничивающие с боков переднее (ветровое) окно, называются стойками ветрового окна, вертикальные коробчатые стержни между передними и задними дверями — центральными стойками. Все детали кузова изготовляются штамповкой из малоуглеродистой, тонколистовой стали (толщиной 0,7—0,9 мм), сильно нагруженные детали — из листа толщиной 1,2 мм. Некоторые детали, особенно подверженные коррозии, изготовляются из листа, имеющего покрытие на основе цинка.

Тормозная система

Первая система, которая позволяет водителю безопасно управлять автомобилем, — это тормоза. В большинстве тормозных систем для работы используется гидравлическая система, в которой используется тормозная жидкость.

Тормозная система легкового автомобиля состоит из следующих узлов и компонентов:

• цилиндры, диски, тормозные колодки;
• педаль тормоза вынесена в салон;
• гидроцилиндр, тормозной бачок;
• вакуумный усилитель;
• тормозные шланги (передние, задние).

В машине три типа тормозных систем: стояночные с ручником, средний запас, ходовая.

В перечень систем безопасности автомобиля тормозная система включена как основная; жесткость кузова и наличие элементов пассивной безопасности — как второстепенные.

Вывод

На автомобильном рынке сейчас гораздо больше моделей с несущим кузовом. Эта конструкция популярнее рамной, несмотря на очевидные недостатки. Главная причина, по которой безрамная конструкция пользуется популярностью – повышенная пассивная безопасность (сверхпрочная сталь, зоны запланированного сжатия).

Но даже если отбросить главную причину, во многих ситуациях несущий кузов действительно оказывается уместным решением. Подходит для массового производства, создания классических легковых автомобилей. Для быстрой, комфортной езды по городским дорогам. Не подходит для любителей бездорожья, для любителей премиум-класса (премиальные легковые авто создают на раме).
