Конструкция задней подвески
Заднее подвешивание шасси Лады Ларгуса – это полунезависимая балочная и торсионная конструкция, которая отличается от передней подвески еще и тем, что применена раздельная компоновка стойки амортизатора и пружины.
Что позволило увеличить расстояние между задними арками колес, а это, в свою очередь, сказалось на повышении багажных возможностей кузовов Лады Ларгус.
Основными достоинствами балочного подвешивания – это опять же компактность конструкции, низкая цена, а также высокая ремонтопригодность частично из-за раздельного размещения, как пружин, так и амортизаторов.
Что касается слабых мест балочной подвески – это при длительной эксплуатации под сильными нагрузками могут от усталости металла появиться трещины, которые очень трудно обнаружить визуальным осмотром.
Тем не менее при использовании грузовых и пассажирских, а в совокупности – коммерческих и семейных возможностей Лады Ларгус в российских условиях, эти суперкомпактные модели показывают отличную управляемость и достаточную проходимость. При этом их подвески позволяют комфортно преодолевать неожиданные, как выбоины, так и “лежачие полицейские”, грязевые наносы и сугробы на российских дорогах.
Загляните в нашу группу Вконтакте.
Способы увеличения клиренса Ларгуса
Отечественный универсал пользуется большой популярностью из-за неприхотливости и надёжности. Один из немаловажных показателей является солидный дорожный просвет. На этих автомобилях перевозка грузов – обычное явление. А это неизбежно приводит к повышению нагрузки на подвеску, а именно на амортизационные стойки, которые из-за веса проседают, в результате чего клиренс уменьшается.
Нельзя забывать и качество российских дорог. По ямам и ухабам передвигаться без ущерба для подвески порой невозможно. В любом случае величина дорожного просвета в этом плане имеет решающее значение. Из-за этих факторов многие владельцы Ларгуса пытаются своими руками увеличить дорожный просвет. На сегодня существует несколько способов выполнить это недорого и быстро.
Увеличение клиренса своими руками
Для того чтобы сделать дорожный просвет больше (лифт подвески), автовладельцы используют несколько основных приёмов:
- установка колёсных дисков или шин большего радиуса;
- монтаж специальных проставок под амортизационные стойки;
- замена пружин на более жёсткие, а также установка удлиненных амортизаторов.
Некоторые применяют для этих целей пневмоподвеску. С точки зрения рационализма (а Ларгус в основном используют люди, предпочитающие практичность универсала) это неоправданно. Во-первых, оборудование дорогое, а во-вторых, установить пневмоподвеску своими руками сможет далеко не каждый автовладелец. Плюс ко всему компрессор и ресивер будут занимать полезное пространство в багажнике, что опять же непрактично.
Выявляем неисправности подвески на Ладе Ларгус: как определить износ стоек
Ресурс выработки стоек стабилизатора в среднем составляет 40-50 000 км пробега, однако эксплуатация транспортного средства по дорогам с недостаточным качеством покрытия или в состоянии перегруженной ходовой части может потребовать замену деталей раньше обозначенного времени. Чтобы определить износ стоек и необходимость в скорой замене комплектующих достаточно лишь:
- Вывернуть колеса рулем в бок до упора, после чего попытаться руками провернуть колесо, взявшись за диск – ощущение люфта свидетельствует об износе шарниров стоек и требуется незамедлительного ремонта. Пренебрежение заменой в данном случае серьезно нарушает управляемость транспортного средства;
- Также можно загнать автомобиль на смотровую яму и попросить напарника пораскачивать автомобиль периодическими надавливаниями в районе подкрылок – при наличии люфта, стука или глухих ударов деталь также требуется заменить в срочном порядке.
Для своевременной замены комплектующих рекомендуется осматривать стойки на предмет износа каждые 15 000 км пробега – в частности осматривать втулки на наличие подтеков масла и тестировать непосредственно стойки на предмет люфта. Также необходимость в скорой замене стоек можно выявить наблюдая за поведением транспортного средства, к примеру:
- При достижении крейсерской скорости или резком торможении автомобиль начинается раскачиваться;
- Появилась серьезная вибронагруженность руля или машина стала хуже откликаться на манипуляции с рулевым колесом;
- Во время преодоления ям или лежачих полицейских наблюдаются посторонние звуки или удары в районе подвески;
- При прохождении поворота автомобиль испытывает крен в противоположную сторону.
Помните! Пренебрежение своевременной заменой комплектующих существенно снижает безопасность эксплуатирования транспортного средства, а также увеличивает стоимость будущего ремонта.
стук в передней подвеске
Как такое можно не увидеть не понимаю. Меняю ОД.
по логике так. только у меня скурвилась левая шаровая, правая вполне себе нормальная. сейчас на подходе левый наконечник. и в рейке что то слева пощёлкивает
Добавлено новое сообщение 28-06-2016 в 20:42:12:
почему? при повороте направо машина накреняется на левый бок и шаровую прижимает. а вот если налево поворачивать, то машина кренится на правый бок а левый подразгружается и кла-кла начинается
Добавлено новое сообщение 28-06-2016 в 20:44:55: Airportman, а куда же резинка про***ась? она довольно толстая, чтобы просто порваться. наверное ремонтники ОД про. в общем понятно)
Добавлено новое сообщение 28-06-2016 в 20:45:48:
до этого не менял?
Добавлено новое сообщение 28-06-2016 в 21:07:01: я в воскресенье полез всё таки проверить состояние шаровой. левой. всё таки что то на мелких кочках клацает. проверить по мурзилке не получается, типа лопаткой поджать кулак и проверить люфт — стабилизатор не даёт. мощный собака. в общем снял рычаг левый, шаровая не люфтит, но очень свободно ходит. подошла короче уже. решил заменить её на время старой родной, которая справа была, она в хорошем состоянии. стал выпрессовывать шаровую из рычага — она довольно легко вылетела. пришлось посадочное место «конусить», чтобы впрессовать по новой. в общем, не ахти конструкция, простая, технологичная, но менять рычаг нужно всборе. а это влетает в копеечку. на логанах первого поколения шаровая выходила из строя тогда, когда сайлент блоки тоже изнашивались, и проще всё всборе было поменять. теперь мысли грустные, и воспоминания о нульцевой подвеске
Установка колёс большего радиуса
На Ларгус устанавливаются штатно диски 15R. Многие автомобилисты выбирают вместо предложенного заводом вариант на 16 или 17 радиус. Дополнительно это делает экстерьер автомобиля более привлекательным. Однако есть в таком варианте и существенный недостаток, а именно неустойчивое положение автомобиля при движении, а также сбои в работе системы АБС и некоторых смежных датчиков.
Монтаж проставок
Самый бюджетный вариант (и популярный) – это установка специальных проставок, которые продаются в любом магазине автозапчастей. Единственное, что потребуется от автовладельца, это снятие стоек подвески. Сами детали унифицированные и подходят для многих автомобилей ВАЗ. Проставки устанавливаются между стойкой и чашами кузова (как вариант – между балкой и стойкой).
Замена деталей стоек
Один из оптимальных методов увеличения дорожного просвета заключается в установке более жёстких пружин и удлиненных амортизаторов. Как правило, подобные стойки длиннее штатных устройств примерно на 20 мм. В комплексе с усиленными пружинами они способны заметно увеличить клиренс, и машина не проседает до упора при перевозке максимально допустимого веса груза. Единственный недостаток – более высокая цена таких комплектов.
Рекомендуем почитать:
- Данные автомобиля Лада Ларгус
- Советы по установке и эксплуатации рейлингов на Ларгус
- Универсальные и оригинальные ДХО на Ладу Ларгус
- Методы крепления запаски на Ларгусе
- Принцип работы ГБО на Ладе Ларгус: какой газ лучше?
- Ремень генератора Лады Ларгус – типы и замена на разных типах двигателей
Подрамник
Ларгус стал первым автомобилем Лада, в конструкции которого появился полноценный подрамник. В предыдущих обзорах я уже писал, что подрамник – важная и нужная деталь подвески автомобиля. Он способствует структурной жесткости, равномерно распределяет нагрузку от подвески на несущий кузов, препятствует локальным перегрузкам силовых элементов кузова.
Кроме того, подрамник обеспечивает точность расположения элементов подвески при их монтаже. За счет наличия подрамника у Ларгуса на посту развал-схождения регулируется только один параметр – схождение колес.
У Лады Весты подрамник составной, лонжероны идут отдельно. У Ларгуса мы имеем неразборный цельный подрамник. На автомобиле Лада Ларгус используется рулевое управление с механизмом типа шестерня-рейка с числом оборотов 3.21, и гидроусилителем.
Рулевой механизм установлен на подрамнике и закреплен двумя болтами. Доступна также версия без гидроусилителя с числом оборотов 4.63. Электроусилитель на Ларгусе не применяется. Рулежка у Ларгуса четкая и информативная. Рулевая рейка служит долго, и вплоть до 200 тысяч км проблем не предоставит. А вот рулевые наконечники могут начать постукивать уже до 100 тысяч км пробега.
Функциональная нагрузка подвесок Лады Ларгус
- Комфорт во время передвижения достигается посредством взаимодействия механизмов, ориентированных на плавность, приглушая неровности и устраняя нежелательные колебания.
- Управляемость характеризуется адекватной реакцией на все рулевые команды водителя. Причём точность и удобство манёвров становятся важными аспектами во время наращивания или переключения скорости.
- В подвесках Лады Ларгус находятся активно движущиеся детали, поэтому безопасность всего транспортного средства зависит во многом именно от них.

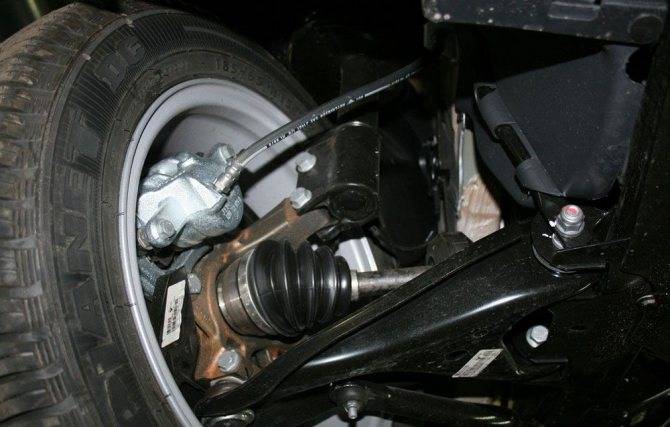

Передняя подвеска
Одной из основных задач этого элемента ходовой части является обеспечение плавности передвижения. Когда переднее колесо натыкается на неровность дороги, кузов продолжает своё движение по ранее проходимой траектории, «гася» все колебания.
Её устройство значительно сложнее задней вариации, поскольку она предоставляет возможность изменения положения передних колёс, тем самым обеспечивая эффективное управление движением во всех направлениях. Это аргументировано рядом конструктивных особенностей, на которые воздействуют дополнительные нагрузки.
Стоит отметить, что передняя часть Лады Ларгус, как и любого другого автомобиля, тяжелее задней, потому как там сконцентрированы увесистые агрегаты силовой и ходовой установки. Несомненно, это вызывает большую нагрузку, что способствует её быстрому изнашиванию. Так, состояние передней подвески непосредственно связано с безопасностью управления машиной.
Задняя подвеска
Как правило, задняя подвеска Лады Ларгус гораздо проще передней: от одноимённых колёс не требуется менять угол поворота, а их ориентация сконцентрирована только на вертикальном перемещении. Но, несмотря на это, состояние этого узла также связано с безопасностью передвижения и соответствующим уровнем комфорта.
Применительно к ней рассматривают полузависимые и зависимые разновидности. В первом случае подвеска состоит из двух рычагов, закреплённых между кузовом и колёсами, что предоставляет оптимальную кинематику. Зависимая подвеска соединяется балкой заднего моста, крепящейся к кузову продольными рычагами.
Особенности ремонта подвески
Наши специалисты хорошо знакомы с признаками неполадок, в число которых входит:
- Посторонние шумы и гул, возникающие в подвеске во время езды.
- Необъяснимое увеличение износа протектора шин колёс.
- Сильный стук и дребезжание во время езды по неровному дорожному покрытию.
- Появление вибраций рулевого колеса или кузова ТС при определённых режимах передвижения.
- Ухудшение управляемости автомобиля и неконтролируемое отклонение от прямолинейной траектории движения.
- Нечёткое реагирование машины на повороты руля и присутствие посторонних звуков при активном маневрировании.
Наши специалисты чётко знают, о каких неисправностях «сигнализируют» перечисленные признаки и могут произвести качественный ремонт. Работы выполняются оперативно.
Выбираем стойки стабилизатора на Ладу Ларгус
Так как подвеска на Ларгусе осталась без изменений от Логана, то ассортимент запчастей в магазинах представлен очень широко. В продаже можно встретить как оригинальные запчасти производства ОАО «АВТОВАЗ», так и оригинальные ремкоплекты для Рено Логан (Сандеро). Стандартная стойка стабилизатора идет в комплекте с резиновыми демпферами, втулкой, шайбами и гайкой. В тюнинговой стойке резину заменяют на полиуретан. Он тверже и обеспечивает минимальный люфт в этом соединении. Применение полиуретана немного повышает чувствительность авто на дороге, делает его более собранным, а руль точнее. Недостатками будут некоторое снижение комфорта, жесткая подвеска, повышенная нагрузка на остальные узлы в подвеске. Установка тюнинговых деталей будет оправдано для мощной 16-ти клапанной версии.
Заводской артикул запчасти – 8200277960 (или 6001547138) производители Renault, Автоваз.
Неоригинальные детали могут иметь свою маркировку и артикул. Примерные цены на январь 2022 года:
- ОАО «АВТОВАЗ», оригинал – 500-570 рублей;
- BalZap, дубликат – 280 рублей;
- FR, дубликат – 260 рублей;
- Форвард, дубликат – 276 рублей;
- TORK, дубликат (артикул TRK0069) – 115 рублей;
- Trialli, дубликат (артикул SP0101) – 305 рублей.
Проверка ходовой части и трансмиссии
Проверку состояния ходовой части и трансмиссии выполняем через каждые 15 тыс. км пробега. На деталях ходовой части (колесах, рычагах подвесок, стабилизаторе поперечной устойчивости, подрамнике передней подвески, балке задней подвески, амортизаторах и пружинах подвесок) и трансмиссии (валах приводов передних колес) не должно быть деформаций, трещин и других механических повреждений, влияющих на форму и прочность деталей. Поочередно вывешивая передние и задние колеса (при этом автомобиль должен быть надежно зафиксирован на подставках), проверяем состояние подшипников ступиц колес.
Используйте подставки только заводского изготовления. Колесо от руки должно вращаться равномерно, без заеданий и стуков.
Взявшись за колесо в вертикальной плоскости, поочередно резко тянем верхнюю часть колеса на себя, а нижнюю – от себя, и наоборот. Убеждаемся в отсутствии люфта (стука). При наличии стука на переднем колесе просим помощника нажать педаль тормоза. Если при этом стук пропал, значит неисправен подшипник ступицы, а если стук остался – то, скорее всего, изношена шаровая опора. Подшипники ступиц передних и задних колес не регулируются и при наличии люфта подлежат замене. Для проверки исправности шаровой опоры вставляем монтажную лопатку между проушиной поворотного кулака (в которую входит палец шаровой опоры) и рычагом подвески.
Отжимая монтажной лопаткой рычаг от поворотного кулака, следим за перемещением корпуса шаровой опоры относительно проушины поворотного кулака. При наличии люфта в соединении заменяем шаровую опору.
Проверяем состояние защитных чехлов шаровых опор передней подвески. Шаровые опоры с порванными или потрескавшимися чехлами заменяем. Для проверки сайлент-блока рычага передней подвески…
…поочередно вставляем монтажную лопатку враспор между подрамником и торцом наружной втулки сайлент-блока (с одной стороны) и подрамником и головкой рычага (с другой стороны сайлент-блока)… … и пытаемся сдвинуть головку рычага вдоль оси болта сначала в одну, а затем в другую сторону. Если головка рычага перемещается свободно, без усилий, значит, сильно изношен или поврежден сайлент-блок рычага и его необходимо заменить. Разрывы, растрескивания и вспучивания резиновой втулки сайлентблока недопустимы. Аналогично проверяем состояние другого сайлент-блока рычага.
Осматриваем подушки штанги стабилизатора поперечной устойчивости. При обнаружении разрывов, растрескиваний и сильной деформации на резиновых подушках их необходимо заменить. Взявшись рукой за штангу стабилизатора рядом с ее точкой крепления к рычагу…
…резко качаем штангу вверх–вниз. При обнаружении люфта в соединении штанги стабилизатора с рычагом передней подвески заменяем резиновые втулки винта крепления штанги к рычагу. Для проверки состояния сайлент-блока рычага балки задней подвески…
…вставляем монтажную лопатку враспор между кронштейном кузова и торцом наружной втулки шарнира и пытаемся сдвинуть головку рычага вдоль оси болта. Если при этом обнаружатся разрывы или отслоения резины шарнира, то заменяем сайлент-блок. Проверяем состояние пружин и амортизаторов…
…передней…
…и задней подвесок. Пружины подвесок не должны иметь повреждений. Разрывы, растрескивания и сильная деформация резиновых втулок, подушек и буферов сжатия амортизаторов недопустимы. Не допускается подтекание жидкости из амортизаторов. Незначительное «отпотевание» амортизатора в верхней его части при сохранении характеристик не является неисправностью. Поочередно вращая и поворачивая передние колеса…
…осматриваем защитные чехлы наружных… …и внутренних шарниров приводов передних колес, проверяем надежность их крепления хомутами. Потрескавшиеся, порванные или потерявшие эластичность чехлы подлежат замене. Проверяем отсутствие течи масла из коробки передач через сальники внутренних шарниров приводов колес. При наличии течи заменяем сальники.
Двигатели ВАЗ — менее надежные
С конца 2015 года на Ларгус устанавливают 87-сильный вазовский «восьмиклапанник» 1.6 (ВАЗ-11189). Он немного мощнее, «моментнее» и экономичнее. Ресурс достигает четверти миллиона километров. Вот только мелких косяков за вазовским мотором — видимо-невидимо! Причем разложить все минусы по полочкам не выйдет — каждый собранный экземпляр индивидуален.
Лишь большой угар масла на первых тысячах пробега — общая черта. Потом, как только детали приработаются, масложор уйдет, а расход топлива станет меньше.
Самая большая проблема вазовских моторов — некачественные ремни. Поэтому обязательно проводите ревизию привода при пробеге 60 000 км, хотя производитель по регламенту рекомендует ездить до 75 000 км. С 2021 года АВТОВАЗ внедрил «безвтыковые» поршни — обрыв ремня стал не так страшен.
Как выглядит сайлентблок
Здесь не рассказывается о том, как снять рычаг и как установить его на место. Мы считаем, что рычаг подвески уже демонтирован, и теперь надо заменить сайлентблоки. На снятом рычаге проведите диагностику состояния шаровых опор. Если шаровую опору необходимо заменить, то ознакомьтесь с материалом: какую шаровую лучше выбрать?
Каждый сайлентблок — это две втулки, вставленные одна в другую. Между втулками находится резиновая муфта. Внешняя втулка впрессовывается в металл. А внутреннюю должны зажать щёчки подрамника, которые стягиваются винтом с гайкой. Отсюда следует вывод: не затягивайте крепление рычага, не установив автомобиль на колёса. Иначе муфта останется перекрученной и сайлентблок прослужит не долго. Подробнее в материале о строении передней подвески на Рено Логан.
Теперь — процесс опрессовки. Любой сайлентблок напоминает букву «Т», и нижняя перекладина этой буквы должна входить в оправку (см. фото).
На верхнюю перекладину, в свою очередь, давит металлическая шайба. Вся конструкция стягивается винтом.
Проводя опрессовку, нельзя давить на внутреннюю втулку! Так что используйте только подходящие оправки и шайбы.
Стук передней подвески Лада Ларгус
Это очень распространенное явление, которое требует диагностики и замены поврежденного узла. Сначала делается визуальный осмотр подвески, далее производится раскачка узлов, которые могут вызывать стук — рычаги, шаровые, стойки стабилизатора, амортизатор, опора.
После диагностики выявляется изношенный элемент, который меняется на новый. Ремонт мелких узлов подвески не предусмотрен. Только замена.
4. Передняя часть переднего лонжерона (частично); 5. Накладка переднего лонжерона; 6. Переднее крепление подрамника; 7. Узел переднего крепления подрамника; 8. Буксировочная проушина; 9. Верхний усилитель брызговика; 10. Передняя часть брызговика (частично); 11. Передняя часть передней колесной арки; 12. Опора подвески двигателя
13. Полка аккумулятора; 14. Крайняя боковая передняя поперечина; 15. Колесная арка
1. Нижняя секция боковины кузова 2. Передняя стойка; 3. Средняя стойка; 4. Верхняя панель боковины; 5. Передняя часть боковины; кузова; 6. Верхний у силитель брызговика; 7. Передний держатель двойного уплотнителя;
8. Частично задняя часть брызговика (облицовка передней стойки); 9. Внутренняя пан ель с тойки проема ветрового стекла; 10. Верхняя внутренняя панель средней стойки; 11. Внутренний продольный; профиль края крыши ; 12. Усилитель средней стойки; 13. Усилитель нижней секции боковины кузова; 14. Нижняя внутренняя накладка средней стойки кузова
15. Крыша; 16. Передняя поперечина крыши; 17. Центральная попер ечина крыши; 18. Усилитель крыши; 19. Задняя поперечина крыши; 20. Передняя часть задней части пола; 21. Передняя поперечина задней секции пола; 22. Накладка нижней секции боковины кузова; 23. Боковая секция центральной части пола; 24. Передняя поперечина переднего сиденья; 25. Узел крепления переднего сиденья; 26. Узел заднего крепления переднего подрамника; 27. Передняя боковая поперечина центральной секции пола; 28. Нижняя попереч и н а щитка передка; 29. Щит передка; 30. Боковой усилитель щитка передка; 31. Стенка ниши воздухозабора; 32. Нижняя поперечина проема ветрового стекла
1. Накладка порога; 2. Панель задка; 3. Кронштейн заднего фонаря; 4. Панель заднего крыла
5. Крайняя нижняя задняя стойка; 6. Соединительный элемент крайней нижней задней стойки; 7. Задний лонжерон в сборе (частично); 8. Задняя буксировочная проушина; 9. Задняя часть заднего пола; 10. Задняя поперечина задней части пола; 11. Наружная задняя колесная арка
12. Задняя часть заднего пола; 13. Задний лонжерон в сборе; 14. Задняя колесная арка в сборе; 15. Задняя поперечина задней части пола; 16. Центральная поперечина задней части пола; 17. Задняя поперечина крепления топливного бака; 18. Передняя часть передней поперечины задней части пола
Ауди 100 глохнет на ходу
Ваз 2115 глохнет на ходу
Схема топливной системы ssangyong kyron
18258 ошибка фольксваген пассат
- Кпп москвич 407 схема
Описание конструкции
Приводы левого «А» и правого «В» колес:
1 – корпус наружного шарнира;
2 – большой хомут крепления чехла наружного шарнира;
3 – чехол наружного шарнира;
4 – малый хомут крепления чехла наружного шарнира;
5 – вал привода левого колеса;
6 – малый хомут крепления чехла внутреннего шарнира;
7 – чехол внутреннего шарнира;
8 – большой хомут крепления чехла внутреннего шарнира;
9 – корпус внутреннего шарнира;
10 – стопорное кольцо;
11 – резиновый демпфер;
12 – вал привода правого колеса
Приводы передних колес с шарнирами равных угловых скоростей (ШРУСами) служат для передачи крутящего момента от главной передачи, установленной в коробке передач, к ведущим передним колесам при
различных углах поворота колес и ходах подвески. Приводы правого и левого передних колес невзаимозаменяемые.
Привод колеса состоит из внутреннего и наружного шарниров равных угловых скоростей, соединенных между собой валом. Вал привода изготовлен из стального кованного прутка. На концах вала выполнены
шлицы, на которых установлены ШРУСы. На валу привода правого колеса установлен резиновый демпфер.
Наружные и внутренние шарниры приводов имеют разные конструкции.
Наружный шарнир с валом и чехлом:
1 – чехол;
2 – наружный шарнир в сборе;
3 – стопорное кольцо;
4 – вал
Наружный шарнир привода обеспечивает возможность передачи крутящего момента при различных углах поворота ведущих колес. Наружный шарнир состоит из корпуса, сепаратора, обоймы и шести шариков,
которые размещены в профилированных канавках корпуса и обоймы. Сепаратор постоянно удерживает шарики в биссекторной плоскости между корпусом и обоймой шарнира и обеспечивает равномерную передачу
вращения от обоймы к корпусу. Обойма шарнира установлена на шлицах вала и зафиксирована от продольного перемещения стопорным кольцом. Шлицевой хвостовик корпуса наружного шарнира, на конце
которого нарезана резьба, вставляется в ступицу переднего колеса и при затяжке гайки стягивает внутренние кольца подшипника.
Наружные шарниры правого и левого приводов передних колес взаимозаменяемые.
Детали внутреннего шарнира:
1 – чехол;
2 – пружина;
3 – корпус внутреннего шарнира;
4 – стопорное кольцо корпуса внутреннего шарнира;
5 – трехшиповик;
6 – стопорное кольцо трехшиповика;
7 – вал
Внутренний шарнир привода (типа «Трипод») обеспечивает возможность угловых перемещений подвески и компенсирует взаимные перемещения подвески и силового агрегата за счет изменения длины вала
привода. Внутренний шарнир – разборный. На шлицевом конце вала привода со стороны внутреннего шарнира установлена ступица с тремя шипами – трехшиповик, на каждом из шипов (цапфе) которого
расположен ролик с наружной сферической поверхностью, вращающийся на игольчатом подшипнике. Игольчатый подшипник фиксируется от смещений вдоль оси шипа запорным кольцом, надетым на стопорное
кольцо, расположенное в проточке шипа.
Трехшиповик зафиксирован на валу привода стопорным кольцом. Взаимные перемещения подвески и силового агрегата компенсируются перемещением роликов трехшиповика в продольных пазах корпуса
внутреннего шарнира.
Внутренние шарниры приводов левого и правого колес взаимозаменяемые.
Шлицевое соединение хвостовика корпуса внутреннего шарнира фиксируется в полуосевой шестерне дифференциала стопорным кольцом. Пружина, установленная внутри корпуса внутреннего шарнира, устраняет
зазоры в соединении хвостовика корпуса внутреннего шарнира с полуосевой шестерней.
Герметичность шарниров – непременное условие их надежной работы. Герметичность наружных и внутренних шарниров обеспечивается грязезащитными чехлами, закрепленными на валу и корпусе одноразовыми
металлическими хомутами.
В наружный и внутренний шарниры перед сборкой закладывается специальная смазка для шарниров приводов колес. Пополнение или замена смазки, а также какое-либо другое обслуживание приводов колес в
процессе эксплуатации автомобиля не требуется. Владельцу автомобиля необходимо лишь следить за состоянием защитных чехлов шарниров и креплением их хомутов.
Неисправности и способы их устранения
Подвеска в процессе своей эксплуатации может вызывать не только всяческие звуки в виде стуков и скрипов, но и непосредственные проблемы с рулевым управлением. При подозрительном поведении этой детали следует незамедлительно провести её полную диагностику.
Шум и стук во время движения
Основные причины выхода из подвески Лады Ларгус связаны с неровностями дорог. Например, стук в передней подвеске Лады Ларгус начинается после того, как автомобиль попал в яму или наскочил на кочку.
К тому же неопытность автовладельца — это не последнее обстоятельство, которое приводит к ремонту ходовой части. Запоздало заметив выбоину, происходит нажатие на педаль тормоза, что только в несколько раз увеличивает нагрузку и усугубляет положение.
Проблема может заключаться в неисправности амортизаторов, износе шаровых опор, ослаблении затяжки крепящих болтов, отсутствии смазки. Если износившиеся детали подлежат замене, то это следует сделать незамедлительно. Когда сбой в работе подвески связан с силой фиксации или отсутствием смазочного материала, то ситуацию исправит их затяжка и соответствующая смазка.
В случае наличия шума или стука в задней подвеске, кроме резиновых уплотнителей и реактивных тяг внимание должно быть обращено на состояние выхлопной трубы. Детальный анализ всего механизма позволяет точно определить причину поломки и своевременно её устранить
Уход автомобиля от прямолинейного движения
Чаще всего это связано с разным давлением в шинах, нарушением углов установки колёс или неправильным зазором в подшипниках. Эти проблемы разрешаются путём проверки и регулировки характеристик с их подгонкой под нормальное функционирование.
В некоторых случаях требуется даже разборка подвески посредством специализированного оборудования. Например, если сильно деформирован рычаг передней подвески в Ладе Ларгус, то нужно будет менять всю ось.
Стоит отметить, что дефекты покрышек заметить можно не сразу, поэтому следует поменять местами колёса передней части автомобиля. Если направление ухода изменится, то проблема как раз в состоянии резины. Когда же виной всему утрата силы одной из пружин, то она тут же сожмётся, повлияв на визуальный наклон корпуса машины.
Вертикальное колебание передних колёс
Эта ситуация чаще всего развивается во время торможения или разгона до максимальной скорости. Легковой автомобиль начинает наклоняться, а под действием неровностей дороги им совершаются колебательные движения. Это аргументировано возможным дисбалансом колёс, осадкой пружин подвески или выходом из строя амортизаторов.
При этом стабилизатор поперечной устойчивости может просто не работать в процессе разгона и торможения. Здесь следует проверить состояние всех деталей и при их износе заменить, надёжно затянув фиксирующие болты.
Такие вертикальные колебания недопустимы, поскольку ходовая часть и рулевое управление воспринимают их как закономерные динамические нагрузки, что приводит в итоге к потере управляемости.
Задняя ходовая в автомобиле
Данный механизм по своей конструкции значительно проще того, который присутствует в передке. Это вызвано отсутствием необходимости обеспечивать колесам кормы способность к поворачиванию. Здесь присутствуют в основном вертикальные смещения компонентов ввиду потребности в амортизации. Несмотря на сказанное, задняя подвеска также стоит на страже безопасности, поэтому состоянием ее узлов пренебрегать категорически не рекомендуется. Схема также отображает расположение данной подвески.
Существует два вида этой подвески: полузависимая и зависимая конструкции. Первый вариант предусматривает присутствие подрамника, к которому крепятся рычаги и прочие вспомогательные компоненты, предусмотренные для удержания только конкретной стороны автомобиля Лада Ларгус. Между собой (сторонами) эти элементы связи не имеют, что обеспечивает оптимальную кинематику конструкции в целом.
Зависимая вариация предполагает присутствие единого кинематического элемента, к которому присоединены все прочие детали узла. В роли этого изделия выступает балка, удерживаемая продольными рычагами и соединенная с амортизационными стойками в единую подвижную систему.
Описание конструкции
Элементы задней подвески:
1 – гайка подшипника колеса;
2 – подшипник;
3 – амортизатор;
4 – верхняя прокладка пружины;
5 – пружина;
6 – нижняя прокладка пружины;
7 – болт нижнего крепления амортизатора;
8 – балка;
9 – подушки, шайбы и гайка верхнего крепления амортизатора;
10 – буфер хода сжатия;
11 – чехол;
12 – болт крепления рычага балки к кронштейну;
13 – кронштейн крепления рычага балки к кузову;
14 – сайлент-блок рычага балки;
15 – гайка болта;
16 – рычаг балки;
17 – цапфа заднего колеса
Задняя подвеска полунезависимая c упругой балкой, пружинная с телескопическими газонаполненными амортизаторами двухстороннего действия.
К балке и рычагам приварены кронштейны для опоры пружин. Для повышения поперечной устойчивости и уменьшения углов крена внутри балки установлен стабилизатор поперечной устойчивости, концы которого приварены к усилителям рычагов.
Стабилизатор представляет собой трубу – по краям круглого сечения, а в средней части овального.
Задняя подвеска:
1 – кронштейн рычага балки;
2 – барабан тормозного механизма;
3 – рычаг балки;
4 – амортизатор;
5 – пружина;
6 – балка задней подвески
К рычагам подвески приварены фланцы для крепления осей задних колес и щитов тормозных механизмов.
Спереди рычаги снабжены приварными втулками с запрессованными в них сайлент-блоками. Наружная втулка сайлент-блока – пластмассовая, а внутренняя – металлическая. Резиновый массив сайлент-блока, привулканизированный к втулкам, в сечении несимметричен. Поэтому при запрессовке сайлент-блока в рычаг его необходимо строго ориентировать.
Пружина задней подвески:
1 – верхняя прокладка;
2 – пружина;
3 – нижняя прокладка
Упругими элементами подвески являются винтовые пружины.
Пружина опирается через резиновые прокладки: снизу – на кронштейн рычага и сверху – на опору, приваренную к лонжерону кузова. Нижний виток пружины имеет меньший диаметр.
Пружины задней подвески по жесткости делятся на классы. Класс пружины маркируется краской. С правой и с левой сторон автомобиля должны устанавливаться пружины одного класса.
При замене рекомендуется устанавливать пружины такого же класса, какие были установлены на автомобиле.
Через внутреннюю втулку сайлент-блока проходит болт 2, соединяющий рычаг с кронштейном кузова. Кронштейн крепится к кузову тремя болтами 1
Амортизатор задней подвески:
1 – гайка крепления штока;
2 – шайба;
3 – верхняя подушка штока;
4 – распорная втулка;
5 – нижняя подушка штока;
6 – буфер хода сжатия;
7 – чехол;
8 – защитный колпак;
9 – амортизатор
В нижнюю проушину амортизатора запрессован резинометаллический шарнир, через центральную втул- ку которого проходит болт, крепящий амортизатор к рычагу подвески. Шток амортизатора крепится к кузову через две резиновые подушки (одна – снизу опоры, другая – сверху) и две металлические шайбы. Между подушками на штоке амортизатора установлена распорная втулка, не позволяющая подушкам чрезмерно деформироваться при затягивании гайки штока. На штоке амортизатора установлен буфер хода сжатия, к которому крепится чехол.
Узел подшипника заднего колеса:
1 – цапфа;
2 – барабан тормозного механизма;
3 – подшипник заднего колеса;
4 – стопорное кольцо подшипника;
5 – гайка;
6 – колпачок
Подшипники задних колес двухрядные. Роль ступицы заднего колеса выполняет тормозной барабан, в отверстии которого с натягом установлено наружное кольцо подшипника.
Цапфа заднего колеса крепится четырьмя винтами через щит тормозного механизма к фланцу балки задней подвески
Внутренние кольца подшипника установлены на цапфе (оси) заднего колеса с небольшим зазором. В барабане подшипник фиксируется стопорным кольцом. В процессе эксплуатации подшипник не требует пополнения смазки.
Углы установки задних колес заданы конструктивно геометрией балки и в эксплуатации не подлежат регулировке. Углы можно лишь проверить на специальном стенде и сравнить с контрольными значениями. В том случае, если значения углов установки задних колес не соответствуют контрольным значениям, необходимо проверить состояние элементов задней подвески.
Видео по теме “Лада Ларгус. Задняя подвеска”
Лада Ларгус: задняя подвеска и запасное колесо.
https://youtube.com/watch?v=oxMoWQWk4ck
Сборка задней подвески Лада Ларгус
Замена задних амортизаторов на Лада Ларгус
