Замена суппорта передних колес
Для выполнения работы понадобятся ключи на 11, 18.
Снимаем колесо со стороны, выполняемой работы
Ослабляем затяжку тормозного шланга
Выкручиваем два болта крепления направляющей колодок к поворотному кулаку
Снимаем суппорт с поворотного кулака и отсоединяем его от тормозного шланга, свинчивая суппорт с наконечника шланга.
Под шланг устанавливаем емкость для слива тормозной жидкости.
Устанавливаем суппорт в обратной последовательности.
При установке суппорта нужно следить, чтобы шланг был не перекручен.
На резьбу болтов крепления направляющих пальцев наносим анаэробный фиксатор резьбы.
После установки суппорта прокачиваем тормозную систему (Замена тормозной жидкости и прокачка тормозов Рено Сандеро)
Устанавливаем новые расходники для системы
Перед выполнением процедуры установки новых тормозных колодок на Рено Сандеро следует использовать домкрат для поднятия машины, при этом фиксация авто должна быть надежной. Затем, используя большую отвертку с плоским острием с определенным усилием отводят колодку на максимально возможное расстояние от диска. После этого снимается нижний болт, фиксирующий крепежный узел колеса передней оси. Применяется для этого ключ рожкового вида №17, придерживающий направляющую деталь. Ключ №13 используется для выкрутки самого болта. После откручивания болтов, необходимо вывернуть корпус суппорта вверх и снять со штатных мест отработанные тормозные колодки. Предварительно следует произвести зачистку поверхностей, где были тормозные колодки и обеспечить сохранность пружин для их распорки. Подобный перечень работ выполняется без проблем самостоятельно, в том числе и на передних колодках. При этом особого опыта и знания технологии выполнения процедуры не требуется. Замена устаревших тормозных колодок непосредственно на новые, совершенно не сложная. Заменить может владелец авто самостоятельно.
Вместо старых запчастей Renault Sandero монтируются новые тормозные колодки, как передние, так и задние, и процесс сборки выполняется в обратной последовательности. Современный рынок автомобильных запасных частей предлагает значительный выбор аналоговых деталей для системы.
Первично производиться снятие колеса на приподнятом авто при демонтаже задних барабанов. Тросик стояночного тормоза Renault Sandero должен быть попущен немного. Применяя широкую плоскую отвертку и молоток, выбивают заглушку из металла, необходимую для защиты фиксирующей гайки. Ключом рожкового типа на 30 выкручивается большая гайка и с использованием специального устройства демонтируется барабан. В этом случае следует исключить возможность разборки подшипников колеса. Иначе его придется заменить. Для демонтажа тормозных колодок с барабана на Рено Сандеро потребуется выполнить поворотные движения, ослабляющие их крепления. Они похожи на дюбеля с резьбой, которые фиксируют колодку на поверхности барабана. Производится развод, например, передних колодок в разные стороны с помощью отвертки и они вынимаются с барабана. Установленные новые запчасти сжимаются пружиной и размещаются в базовых местах. Сборка выполняется в обратной очередности.
Замена передних тормозных колодок на автомобиле Рено Логан
Признаки неисправности
В процессе эксплуатации элементы тормозной системы могут изнашиваться, стачиваться, что приводит к нестабильной работе. При поломке возникают следующие проблемы:
- Рабочий ход педали тормоза увеличивается. Такая неисправность происходит из-за течи тормозной жидкости, при износе резиновых уплотнителей или шлангов. Вышедшие из строя комплектующие следует поменять. Также в системе может находиться воздух, а значит, для устранения поломки нужно прокачать гидропривод;
- Машина стала плохо тормозить. Это может быть вызвано скоплением грязи и продуктов трения в механизме, что вызывает заклинивание колодок. Устранить неисправность можно путём промывки и прочистки деталей, а также за счёт локальной смазки отдельных узлов. В данной ситуации проблемой могут стать и заклинившие поршни, замасливание механизма, износ колодок, разрегулировка штока усилителя. Чтобы устранить причину плохой работы тормозной системы необходимо снять детали, осмотреть их и негодные сменить на исправные.
- Неполное расторможение. Возможно, требуется регулировка педали тормоза.
- Торможение неравномерно или происходит самоторможение какого-либо колеса, без нажатия педали. Причиной может стать растянутая пружина или заедание цилиндра, смещение суппорта или ослабление его креплений, неверно выполненные регулировочные работы по настройке ручного тормоза.
- При торможении механизмы стучат, слышен скрип и скрежет. Причина кроется в неисправности тормозных колодок. Если посторонний звук сопровождается вибрацией, и диск «ходит», то, скорее всего, это вызвано неравномерным износом диска.
Привод тормоза
Тормозная система обязательно включает в себя привод, которые приводит в действие механизм. Именно с его помощью нам удается управлять всеми механизмами, самые распространенные на сегодня варианты — механический и гидравлический. Как правило, встретить их можно оба на одной машине.
Стояночная тормозная система нашего автомобиля Рено Логан как раз обладает таким механическим приводом. Представляет он из себя несколько тяг, что вместе уже образовывают систему рычагов и тросов, что соединяют рычаг в салоне машины со штатными тормозными суппортами колес. На редких машинах стояночная система может приводиться в действие не ручным рычагом, а ножной педалью или кнопкой.
Конструкционно он включает в себя ножную педаль, ту самую, что между тормозом и сцеплением, усилитель тормозного усилия, главный тормозной цилиндр, рабочие цилиндры на каждом колесе и все шланги, контуры, патрубки и трубопроводы. Когда водитель нажимает на педаль, то она воспринимает это усилие и транспортирует его на главный тормозной цилиндр.
То уже передает их на усилитель, который создает дополнительное усилие, чтобы водитель не давил на педаль со всей силы. Тормозной цилиндр несет свою миссию в создании давления тормозной жидкости, чтобы отправить ее по контуру к рабочим цилиндрам. Сейчас на всех машинах встречается сдвоенный главный тормозной цилиндр, которой работает на передний и задний контуры Рено Логан раздельно. Сверху над ним находиться расширительный бачок, который необходим для хранения запаса жидкости и его пополнения при такой необходимости.
Колесный рабочий цилиндрик необходим для срабатывания самого механизма и, то есть он прижимает колодки с каждой стороны к диску. На Рено Логан каждый суппорт имеет по два рабочих цилиндра на каждый суппорт. Для большей надежности работы тормозных механизмов сделана по раздельным контурам. Это сделано для обеспечения надежности работы всей системы, так как при выходе из строя одного контура, второй все так же может выполнять свои функции и частично замещать утраченный.
Рабочие контура могут дублировать один другого, забирая на себя часть функций своего коллеги. На автомобиле Рено Логан установлены диагональные тормозные контуры, которые по такой же схеме выполняют свои функции. На этой же машине можно встретить и разные электронные системы, которые нужны для улучшения работы всех тормозов в общем. Это и так называемая АБС (антиблокировочная система) и усилитель экстренного торможения, и специальная система распределения тормозных усилий.
Подводя итог можно отметить из личного опыта вождения этого автомобиля, что автомобиль имеет практически идеальную систему тормозов благодаря чему его тормозной путь просто минимален. Более того, пересаживаясь в Логан с другой машины необходимо привыкать еле касаться педали тормоза, настолько четко и хорошо работает вакуумный усилитель, что рабочий ход педали начинается прямо с первых миллиметров ее сдвижения со свободного положения.
Замена колодок тормозных механизмов задних колес Renault Sandero, Stepway
Тормозная система Renault Logan 2
Renault Sandero › Бортжурнал › Замена передних колодок Сандеро 1.4
Эххх, давно не обновлял бортжурнал. Да собственно, и причин небыло для этого — Сандерка бегает, проблем не доставляет от слова “совсем”. Я не устану повторять, что люблю эту простую машинку.
Но неизбежного не избежать — подошёл срок тормозных колодок. При переобувке на зимнюю резину заметил, что уже совсем немного им осталось. И вот, новые колодки куплены, выходной денёк выделен — едем в гараж)
Поддомкрчиваемся и снимаем колесо:
Ключом на 13 выкручиваем верхний болт суппорта, удерживая втулку ключом на 17:
Повторяем ту же операцию для нижнего болта. Скобу подвешиваем на проволоку к пружине стойки. Чтоб не заламывать тормозной шланг:
Как же круто обслуживать свежую машину! Оба болта без проблем открутились. Я с содроганием вспоминаю, каких усилий стоила мне такая же процедура на моей бывшей Паджере 93 года… Сущий ад. Предвижу комментарии: “А зачем откручивал оба болта, можно было только нижний! АХАХАХАХА ЛООООХ!”, поэтому небольшое уточнение: Я не знаю, как эта машина обслуживалась до меня, поэтому если полез куда-то, то лучше всё разберу по максимуму, смажу и соберу обратно, и буду знать, что сюрпризов там уже нет. Износ колодок равномерный, толщина фрикционной накладки еще около 3 мм. Но зачем ждать “металла по металлу”, тем более, что новые колодки не стоят астрономических сумм:
Последовательность действий
- Машина устанавливается на смотровую яму или эстакаду.
- Передняя часть глушителя висит на резиновом хомуте. Он обрабатывается жидкостью WD40.
Резиновый хомут на глушителе «Рено Логан», обработанный WD40
- Через 15 минут крепёжный штырь устройства вынимается из резинового хомута вручную.
Штырь глушителя «Рено Логан» вручную извлекается из хомута
- Две гайки на 10 расположенные на стыке труб с прокладкой, откручиваются.
- После этого вручную отсоединяется провод на датчике контроля выхлопных газов.
Датчик контроля выхлопного газа на «Рено Логан» отключается вручную
- В задней части, около резонатора, есть второй датчик — лямбда-зонд. Его провод тоже отсоединяется вручную.
Лямбда-зонд, расположенный у резонатора «Рено Логан», отключается вручную
- Рядом с проводом лямбда-зонда находится ещё один резиновый крепёжный хомут, который тоже обрабатывается жидкостью WD40.
- Через 15 минут из хомута извлекается задняя часть механизма.
Задняя часть глушителя «Логан» извлекается из хомута, предварительно обработанного WD40
- Эта часть ложится на поперечную балку под днищем машины. Балка мешает извлечь конструкцию, поэтому её необходимо открутить с помощью торцовой головки на 16.
Поперечная балка мешает окончательно освободить глушитель «Рено»
- После откручивания балки механизм целиком извлекается из-под днища автомобиля и заменяется новым. После этого все крепёжные узлы собираются в обратном порядке.
Итак, с заменой глушителя на «Рено Логан» справится даже начинающий автолюбитель. Всё, что для этого требуется — пара торцовых ключей и навык работы с ними. Небольшие трудности могут возникнуть с проржавевшими болтами и тугими хомутами, но и они успешно решаются с помощью жидкости WD40, которая продаётся в каждом магазине запчастей.
Копирайтер с пятилетним стажем.
Производим замену внутреннего и наружного пыльника
Отдельные рекомендации по регулировке и эксплуатации ручного тормоза renault logan
Механизм задних тормозов Рено Логан регулируется самостоятельно по мере износа колодок. Поэтому не нуждается в каких либо регулировках, например храповика. Если трос вытянулся и не поддаётся регулировке, то его обязательно нужно заменить, а не стремиться что либо подкрутить в механизме заднего тормоза.
Рено Логан простая и надёжная машина, в которой можно легко самостоятельно сделать многие регулировки и ремонты. Не исключение и натяжение троса ручного тормоза. Вовремя регулируйте и всегда пользуйтесь ручником. И тогда ваш автомобиль никуда самостоятельно не уедет со стоянки.
ПРОЦЕСС ЗАМЕНЫ
Оснащение

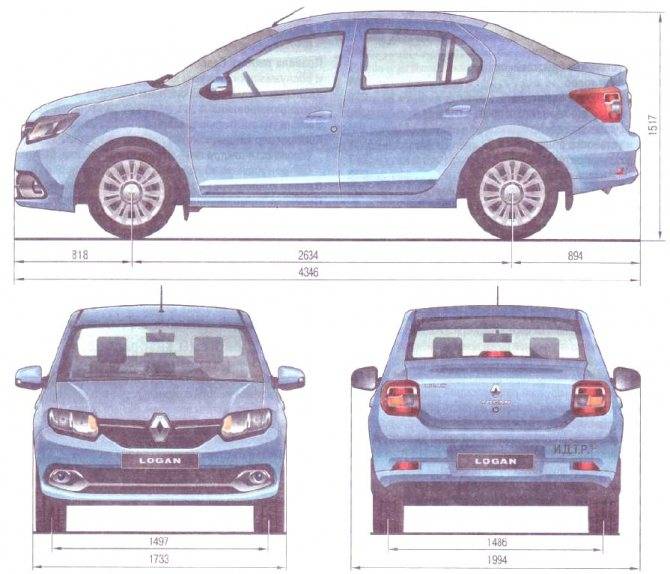

Логан выпускается в нескольких комплектациях и, как говорилось выше, базовая комплектация имеет минимальное оснащение.
Но стоит добавить несколько десятков тысяч рублей, и вы уже становитесь обладателем хорошо укомплектованного, опционального автомобиля.
Наибольший интерес представляет собой топ версия, которая оборудована не одной, а двумя подушками безопасности, ABS с EBD, усилителем руля и колесными дисками на 15 дюймов.
Рестайлинговая версия может порадовать центральным замком, функцией регулировки зеркал дистанционного управления, возможностью регулировки ремней по высоте.
Здесь представлены и такие незначительные, но приятные мелочи, из которых складывается приятное впечатление об автомобиле: пепельница, колпаки на колеса и молдинги, служащие одновременно и защитой поверхностей кузова от механических повреждений, и декоративным элементом.
Чем опасно игнорировать ремонт суппортов
Игнорирование ремонта любого узла тормозной системы недопустимо. Так или иначе, каждый из элементов отвечает в первую очередь за вашу безопасность и безопасность ваших пассажиров. Кроме того, как следствие поломки, вы не сможете поменять тормозную жидкость, прокачать тормозную систему. При неисправном суппорте жидкость будет попросту вытекать. Наиболее существенные последствия поломки без своевременного лечения стука суппортов Рено Логан приведены ниже:
- Снизится общее давление в гидравлической системе. Ввиду этого, суппорт и тормозные колодки не смогут среагировать на команду вовремя. Чем это чревато, думаем, объяснять не нужно.
- Педаль либо застопорится, либо вовсе ослабнет. И первый, и второй сценарий развития событий неблагоприятен для вашего автомобиля.
- Нормативный тормозной путь автомобиля возрастет. Это может привести к реальной аварии.
Напомним еще раз, если у вас возникли малейшие сомнения по поводу работоспособности тормозной системы, немедленно проводите диагностику. Лично или в мастерской – вопрос вторичный. Но провести осмотр стоит как можно скорее. Нежелательно использовать автомобиль для перемещений. Допускается движения до ближайшего сервисного центра на минимально допустимой скорости.
Необходимый инструмент для замены
Для самостоятельной замены задних тормозных колодок, понадобятся следующие инструменты:
- Отвёртка
- Плоскогубцы
- Комплекты гаечных ключей и головок
- WD-40
- Домкрат и противооткатные устройства
- Новые колодки
Без WD-40 никуда! Может потребоваться преобразователь ржавчины
Работы по монтажу необходимо выполнять сначала на одном колесе, а затем на другом
Обратите внимание, что в комплекте колодки для левого и правого колеса отличаются, не перепутайте их элементы во время установки
Подробная инструкция
В первую очередь необходимо поставить машину на ровную поверхность, зафиксировать рычаг КПП на 1 передаче и максимально ослабить ручник.
Перед процедурой поднятия автомобиля на домкрате, не забудьте поставить под передние колёса противооткатные упоры и ослабить все гайки на задних колёсах.
С помощью отвёртки необходимо поддеть защитный металлический колпачок и снять его, после чего ослабить гайку, фиксирующую ступичный подшипник и барабан с помощью ключа на «30».
Снимаем колпачок задней ступицы
Откручиваем ключом на 30 гайку
Выбиваем молотком тормозной барабан (или используем съёмник)
После поднятия одной из сторон, и ослабления всех гаек снимаем колесо и тормозной барабан. После демонтажа, его необходимо очистить от пыли и грязи.
Далее, необходимо снять регулятор чашки и его пружину (поворачивается на 45 градусов). Для этой процедуры хорошо подойдут пассатижи и отвертка
После чего вынимаем опорную стойку колодки из отверстия.
Аккуратно поддеваем отвёрткой
Потом снимаем пассатижами пружину, которая стягивает колодки между собой (длинная, находится сверху).
Убираем (штифт).
Снимаем штифт
Затем снимаем нижнюю (стягивающую колодки) пружину.
И в последнюю очередь снимаем трос ручника.
Тянем его!
Дальше демонтируем старые колодки.
Осторожно снимаем колодки
Убираем планку, регулирующую зазор (находится рядом со стягивающей пружиной).
Отсоединяем планку
Осмотр тормозной системы колеса
Осмотрите состояние тормозного барабана, состояние тормозного цилиндра на предмет подтёков и его закусывания
Необходимо обращать внимание на состояние тормозного барабана, максимально допустимые значения его внутреннего диаметра не должны превышать показания в 204,3 мм, или на ней имеются сильные задиры и борозды. Тогда замена самого барабана будет тоже само собой, обязательна
Проводим внешний осмотр тормозных цилиндров, для этого достаточно сдвинуть край пыльника от корпуса
Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов
Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.
Наличие на её поверхности тормозной жидкости будет говорить, что агрегат неисправен (протекает) и требует замены, (для демонтажа и прокачки тормозов потребуется помощник).
Дополнительно осматриваем тормозные шланги на наличие трещин, подтёков, потёртостей и разрывов. Если, что-либо из перечисленного будет обнаружено, то их также необходимо заменить.
Когда вся тормозная система на колесе осмотрена, необходимо выполнить установку новых колодок. Весь монтаж производится пропорционально снятию и не потребует дополнительной сноровки и навыков.
Ура! Установили новые колодки, наконец-то. Собираем всё обратно
Точно такой же порядок действий необходимо выполнить и на втором колесе.
Настройка ручника и проверка работы системы
После того как колодки установлены, автомобиль снят с домкрата, необходимо убедиться в работоспособности системы, а именно в установке зазора между колодками и тормозным барабаном. Для этого несколько раз необходимо нажать на педаль тормоза, вследствие чего, сработает механизм их автоматической регулировки, и будут слышны характерные щелчки. После непродолжительных усилий они прекратятся — это будет обозначать, что регулировка закончена.
Далее, следует проверить ход работы и состояние стояночного тормоза, если в этом есть необходимость, то его следует отрегулировать.
СОВЕТ!
В комплексе трёх — четырёх раз необходимо разогнаться до 60-70 кмч и плавно затормозить. Именно такие действия позволят плавно притереть колодки к тормозным барабанам.
Подводя итог можно с уверенностью сказать, что процедура замены задних тормозных колодок для Рено Логан под силу любому автомобилисту, который любит обслуживать свой автомобиль самостоятельно.
Проверка состояния тормозных колодок
Автомобиль Рено Логан оборудован задними тормозами барабанного типа. В мануале по техническому обслуживанию не принято конкретных сроков для их замены, однако, каждые 10-15 тысяч километров необходимо проверять их состояние. И если при проверке будет установлено, что толщина колодок составляет от 6 миллиметров и меньше (вместе с основанием), то следует провести их замену.
Кроме того, существует ещё ряд причин, при возникновении которых, замена колодок становится обязательной.
- Наличие трещин и сколов на основании барабана
- Появление пронзительного скрежета и скрипа колодок при торможении
- Отслоение накладок от основания колодки.
- Стояночный тормоз не удерживает автомобиль под углом (может потребоваться замена троса ручника).
Важно!
При замене тормозных колодок на задних барабанах, обязателен монтаж всех четырёх фрикционных накладок на оси, частичная смена полностью исключена.
Какие тормозные колодки советуют Логановоды
Сертификацию на использование тормозных колодок прошло множество фирм и этот список у Рено очень большой. Однако по прошествии времени у автолюбителей Рено Логан определился список явных фаворитов и аутсайдеров. Благодаря такому рейтингу можно без труда определиться с выбором и выбрать самого лучшего производителя.
Один из артикулов тормозных колодок (ниже описано какие размеры используются на Рено Логан)
Логановоды рекомендуют:
- Mapco (Германия)
- Fenox (Беларусь)
Задние колодки от «батьки»

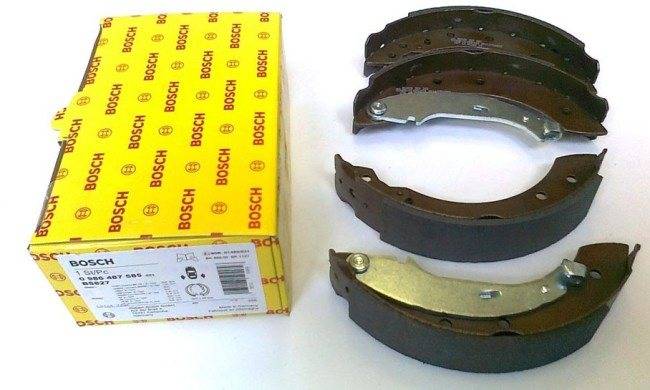

Тормозные колодки Bosch
Логановоды не рекомендуют:
- Маркон (Россия)
- Finwhale (Швейцария)
Зачастую производители товара, который не отвечает к предъявляемому качеству, упаковывают их в красивую упаковку с многообещающими надписями, которые зачастую не соответствует действительности. Поэтому стоит учиться на чужих ошибках и выбирать, только то, что уже себя зарекомендовало.
Работаем с левой стороны машины
Затем необходимо отдать болты крепления скобы от направляющих пальцев суппорта и снять её.
Кстати говоря, на корпусе левого суппорта также чёрная пыль от тормозных колодок.
Работаем двумя ключами. Рожковым на «17» фиксируем болт, а ключом на «13» откручиваем болты направляющих пальцев. При откручивании верхнего болта, удобно ключ для фиксации ставить таким образом, чтобы он упёрся в поворотный кулак.
В случаях, когда болт сильно зажат и коротким ключом не удаётся отвернуть, то можно воспользоваться отрезком трубы, чтобы увеличить рычаг силы. Место соединения можно опрыскать любым средством от ржавчины, например, WD-40.
Открутив болты, видим, что на болтах её остался заводской герметик, против самопроизвольного откручивания.
Затем снимаем корпус с поршнем в цилиндре и отводим его в сторону. Попутно проверяем состояние тормозного шланга. В этом случае он в отличном состоянии, не потресканный.
Вынимаем тормозные колодки, упорные пластины и приступаем к снятию скобы суппорта. Предварительно замачиваем основные болты крепления детали. Для работы необходим ключ на «18», накидной или используем головку с воротком.
Обратил я внимание на то, что внутренняя рабочая часть диска изношена несколько больше, чем наружная. Это значит, что давление туда происходит больше
Открутив 2 болта, снимаем деталь. Берём новую скобу, левую в этом случае.
Направляющие пальцы вынимаем, чтобы нанести дополнительно смазку, так как заводская есть, но недостаточно.
Специальную высокотемпературную смазку забыл взять с другого гаража и поэтому добавим её, когда будем очередной раз менять тормозные колодки.
Ставим деталь, наживляем болты её крепления и затягиваем их попарно с постепенным увеличением усилия. На резьбу болтов желательно нанести герметик, чтобы предотвратить их самопроизвольное откручивание.
Так как резьбового герметика у меня нет, на конец болта намотал тонкий слой изоленты, которая вдавится в резьбу и выполнит, роль фиксатора.
После затяжки болтов скобы, проверяем, не зажат ли диск…
Далее, ставим упорные пластины, колодки, поршень и крепёж. Устанавливая, следим за тем, чтобы завитые стальные пружины в верхней части колодок, попали внутрь тела суппорта.
Когда требуется прокачка тормозов
Гидропривод тормозной системы автомобиля – замкнутая система. Но узнать о том, что внутри нее образовались воздушные подушки, можно по поведению транспортного средства. Самый простой способ проверить теорию – нажмите на педаль тормоза, после чего поверните рулевое колесо. Если какие-либо колеса реагируют на нажатие педали тормоза асинхронно или некоторые из них ведет в сторону, то дело именно в появлении воздуха внутри системы.
Лучшее место для диагностики тормозной системы – диагностический стенд в сервисном центре. Именно на нем в состоянии подвешенного автомобиля удастся максимально точно определить неисправность. Если же вы чувствуете неладное, а ближайшее ТО еще не скоро, можно попытаться установить поломку самостоятельно.
Здесь важно научиться слушать и слышать, о чем сообщает ваш автомобиль. Если вы выжимаете педаль тормоза, а она ведет себя не совсем плавно, то дело может быть в попавшем внутрь тормозов воздухе. Если вы затрудняетесь плавно остановить автомобиль после движения, то прокачка тормозов – наиболее верное решение в этом случае
Не только замедленное действие от нажатия тормоза является признаком образования воздуха. Если при нажатии педаль проходит до 30% от своей полной амплитуды, при этом только после этого происходит контакт тормозов с дисками, пора менять прокачку
Если вы затрудняетесь плавно остановить автомобиль после движения, то прокачка тормозов – наиболее верное решение в этом случае. Не только замедленное действие от нажатия тормоза является признаком образования воздуха. Если при нажатии педаль проходит до 30% от своей полной амплитуды, при этом только после этого происходит контакт тормозов с дисками, пора менять прокачку.
Естественно, эти признаки так или иначе сигнализируют о проблемах с тормозной системой. Часто причиной становится и разгерметизация, истечение срока службы тормозной жидкости, износ колодок и пр. ситуации. Чтобы быть уверенным в поставленном диагнозе, рекомендуем все же получить консультацию в мастерской или у знакомого автомобильного мастера.
Замена левого привода — logbook Renault Logan on DRIVE2
Генератор Рено Логан замена, снятие ремня генератора
Характеристики узла
Качественный суппорт способен не только гарантировать вашу безопасность на дороге, но и продлить срок службы системы в целом. Чтобы обеспечить максимальную надежность и быстродействие системы торможения в Рено Логан, следует подбирать детали со следующими характеристиками:
- Достаточная прочность. Она обеспечит надежность цепи при резком или экстренном торможении.
- Стойкость при нагреве. Известно, что при воздействии тормозных колодок на диск возникает трение. Из физики помним, что трение – процесс, выделяющий тепло. Поскольку выход теплоты при интенсивном трении достаточно высокий, суппорт должен обладать умеренной устойчивостью к нагреву.
- Высокий показатель теплоотдачи. Это относится непосредственно к предыдущему пункту. Недостаточно просто быть невосприимчивым к высокой температуре. Куда важнее уметь направить ее в нужном направлении. Качественные суппорты от производителей, которые мы опишем далее в статье, справляются с этой задачей на ура.
Уточните у продавца или почитайте отзывы о производителе перед покупкой. Главным признаком качества суппорта Рено Логан является отсутствие деформации при воздействии высокой температурой.
Когда менять передние тормозные колодки (регламент)?
Устанавливаем новые расходники для системы
Меняем задние колодки на Рено Логан фото
Тормозной механизм заднего колеса Рено Логан с двухпоршневым колесным цилиндром и двумя тормозными колодками, с автоматической регулировкой зазора между колодками и барабаном. В процессе эксплуатации (до полного износа колодок задних тормозных механизмов) регулировка привода стояночного тормоза не требуется, ведь удлинение распорной планки тормозного механизма компенсирует износ колодок. Привод стояночного тормоза необходимо регулировать только в случае замены тормозных колодок, тросов или рычага стояночного тормоза. Далее на фото полное устройство заднего тормозного механизма.
Схема заднего тормозного механизма Рено Логан.
- 1 — задняя тормозная колодка
- 2 — чашка пружины
- 3 — рычаг привода стояночного тормоза
- 4 — распорная планка
- 5 — верхняя стяжная пружина
- 6 — колесный цилиндр
- 7 — рычаг регулятора зазора
- 8 — пружина регулятора
- 9 — передняя колодка
- 10 — щит
- 11 — трос стояночного тормоза
- 12 — нижняя стяжная пружина
- 13 — опорная стойка
Для замены задних колодок Рено Логан вам необходимо будет вывесить заднюю часть кузова и снять колесо. Идеальный вариант использовать подъемник, но мы рассматриваем вариант замены своими силами. Как и в случае с заменой передних колодок, замену необходимо проводить в комплексе, то есть колодки и левого и правого колеса. Ведь с силу неравномерного износа при торможении возможен увод машины в сторону. Прежде чем снимать колесо и поднимать машину на домкрате советуем ослабить гайку подшипника ступицы заднего колеса. Для этого берем головку на 30 и мощный вороток, поскольку придется приложить довольно большое усилие. После ослабления гайки ступицы можно двигаться дальше. Снимаем заднее колесо и надежно фиксируем машину на надежной опорной стойке. Перед снятием барабана тормозного механизма обязательно опускаем рычаг стояночного троса до упора. Если рычаг ручника поднят скорее всего снять барабан не получится.
На снятом барабане не стоит нажимать на педаль тормоза, это приведет к неприятным последствиям.
Теперь вам предстоит работа по разборке тормозного механизма, если вы уже выполняли подобную операцию на отечественных автомобилях, то проблем не возникнет. Последовательность действий следующая —
Необходимый инструмент для замены
Замена регулятора задних тормозов автомобиля лада ларгус
На автомобилях не укомплектованных системой ABSустановлен регулятор давления задних тормозов.
Снятие
Устанавливаем автомобиль на подъемник.
Отсоединяем тягу 5 привода регулятора давления задних тормозов от балки 6 рычагов задней подвески.Ключом для тормозных трубок выворачиваем штуцеры тормозных трубок 1 и 2, рисунок 1, из редуктора 4 задних тормозов и устанавливаем заглушки на тормозные трубки и в отверстия регулятора давления.
Головкой на 10 отворачиваем болты 3 регулятора давления и снимаем регулятор.
Установка
Извлечь заглушки из отверстий регулятора и тормозных трубок и завернуть штуцеры тормозных трубок в отверстия регулятора давления задних тормозов. Момент затяжки штуцеров 14 Нм (1,4 кгс.м).
Подсоединить тягу привода регулятора давления задних тормозов к балке задней подвески.
Выполнить прокачку тормозной системы.
Регулировка привода регулятора давления задних тормозов
При регулировке автомобиль должен быть в снаряженном состоянии и стоять на колесах.
Выполнить регулировку регулятора давления задних тормозов, для чего:
— отвернуть стяжной болт 2, рисунок 2, регулировочной муфты;
— установить регулировочную муфту 3 рычага привода так, чтобы она касалась рычага 4 регулятора давления задних тормозов;
— затянуть стяжной болт. Момент затяжки болта 12 Нм (1,2 кгс.м) (головка сменная 10, ключ моментный).
При регулировке не допускается воздействие на гайку 6 штока регулятора
Проверка регулятора давления задних тормозов
Проверка регулятора давления задних тормозов производится на автомобиле, стоящем на колесах, с одним человеком на борту и полным топливным баком.
Считывание давления производится по диагонали путем сравнения давления в заднем тормозном механизме с заданным давлением в переднем тормозном механизме.
Если не на одном из задних тормозных механизмов значение давления не соответствует норме, заменить регулятор давления задних тормозов.
Обязательно проверить оба тормозных контура. Правое переднее 7 левое заднее колесо и левое переднее 7 правое заднее колесо.
Снять защитные колпачки, вывернуть штуцеры прокачки тормозов из правого переднего и левого заднего тормозных механизмов и подключить к ним манометры.
Выполнить прокачку тормозной системы через штуцеры прокачки на манометрах.
Нажать и удерживать педаль тормоза в положении соответствующем давлению в рабочем цилиндре переднего тормоза 100 бар.
Зафиксировать показания манометра подключенного к рабочему цилиндру заднего тормоза.
Повторить операцию на другом тормозном контуре.
Если величины давления превышают допустимые значения, указанные в таблицах 1 и 2, регулятор давления задних тормозов подлежит замене. Ремонт регулятора не предусмотрен.
Разница давлений в рабочих цилиндрах задних тормозов не должна превышать 4 бар, не зависимо от нагрузки на заднюю ось.
Привод тормоза
Тормозная система обязательно включает в себя привод, которые приводит в действие механизм. Именно с его помощью нам удается управлять всеми механизмами, самые распространенные на сегодня варианты — механический и гидравлический. Как правило, встретить их можно оба на одной машине.
Стояночная тормозная система нашего автомобиля Рено Логан как раз обладает таким механическим приводом. Представляет он из себя несколько тяг, что вместе уже образовывают систему рычагов и тросов, что соединяют рычаг в салоне машины со штатными тормозными суппортами колес. На редких машинах стояночная система может приводиться в действие не ручным рычагом, а ножной педалью или кнопкой.
Конструкционно он включает в себя ножную педаль, ту самую, что между тормозом и сцеплением, усилитель тормозного усилия, главный тормозной цилиндр, рабочие цилиндры на каждом колесе и все шланги, контуры, патрубки и трубопроводы. Когда водитель нажимает на педаль, то она воспринимает это усилие и транспортирует его на главный тормозной цилиндр.
То уже передает их на усилитель, который создает дополнительное усилие, чтобы водитель не давил на педаль со всей силы. Тормозной цилиндр несет свою миссию в создании давления тормозной жидкости, чтобы отправить ее по контуру к рабочим цилиндрам. Сейчас на всех машинах встречается сдвоенный главный тормозной цилиндр, которой работает на передний и задний контуры Рено Логан раздельно. Сверху над ним находиться расширительный бачок, который необходим для хранения запаса жидкости и его пополнения при такой необходимости.
Колесный рабочий цилиндрик необходим для срабатывания самого механизма и, то есть он прижимает колодки с каждой стороны к диску. На Рено Логан каждый суппорт имеет по два рабочих цилиндра на каждый суппорт. Для большей надежности работы тормозных механизмов сделана по раздельным контурам. Это сделано для обеспечения надежности работы всей системы, так как при выходе из строя одного контура, второй все так же может выполнять свои функции и частично замещать утраченный.
Рабочие контура могут дублировать один другого, забирая на себя часть функций своего коллеги. На автомобиле Рено Логан установлены диагональные тормозные контуры, которые по такой же схеме выполняют свои функции. На этой же машине можно встретить и разные электронные системы, которые нужны для улучшения работы всех тормозов в общем. Это и так называемая АБС (антиблокировочная система) и усилитель экстренного торможения, и специальная система распределения тормозных усилий.
Подводя итог можно отметить из личного опыта вождения этого автомобиля, что автомобиль имеет практически идеальную систему тормозов благодаря чему его тормозной путь просто минимален. Более того, пересаживаясь в Логан с другой машины необходимо привыкать еле касаться педали тормоза, настолько четко и хорошо работает вакуумный усилитель, что рабочий ход педали начинается прямо с первых миллиметров ее сдвижения со свободного положения.
Описание и принцип работы суппорта
Конструкция этого элемента тормозной системы имеет схожую структуру для большинства автомобилей. Рено Логан — тому не исключение. В момент нажатия водителем на педаль тормоза в тормозной магистрали происходит повышение давления внутри трубок. За счет этого пропускная сила давит на поршень, заставляя суппорт воздействовать на тормозные колодки.
Помимо своей основной функции, суппорт также выполняет миссию удержания колодок в строго параллельном положении относительно диска. Если эта особенность конструкции колодок не соблюдается, возможные проблемы как с самой деталью, так и с результатом ее работы.
Устроен суппорт следующим образом: несколько поршней, соединенных между собой гидравлической системой, которые крепятся напрямую к тормозным колодкам. В зависимости от моделей, конечно же, может меняться принцип крепления. Что касается общих особенностей конструкции, то они неизменны для большинства моделей авто.
