Первые признаки неисправности лямбда-зонда или как проверить датчик кислорода

Влияет ли лямбда зонд на запуск — что будет?

Если отключить лямбда зонд то будет возрастание расхода топлива, повышение токсичности газов, а иногда и нестабильная работа двигателя на холостых оборотах. Однако такой эффект происходит лишь после прогрева так как кислородный датчик начинает работать в условиях повышенной до +300°С температуры. Для этого его конструкция подразумевает использование специального подогрева, которая включается при запуске двигателя. Соответственно, непосредственно в момент запуска мотора лямбда зонд не работает, и никоим образом не влияет на сам запуск.

Лампочка “чек” при неисправности лямбда зонда горит когда в памяти ЭБУ сформированы конкретные ошибки связанные с повреждением проводки датчика либо самого датчика, однако код фиксируется лишь при определенных условиях работы двигателя.

Как ремонтировать лямбда-зонд?

Производители лямбда-зондов позиционируют детали, как неразборные и не подлежащие ремонту. Однако некоторые автовладельцы с определенным успехом пытаются разбирать и ремонтировать датчики, собирая из двух или более поврежденных устройств одно работоспособное.

Владельцу автомобиля следует помнить, что подобный ремонт лямбда-зонда является временным мероприятием. Рекомендуется приобрести новый датчик, а отремонтированный использовать в качестве запасного.

Ремонт нагревательного элемента

Примерная последовательность разборки и ремонта датчика с поврежденным нагревательным элементом:

1. Аккуратно распилить внешний корпус датчика.
2. Аналогичным образом распиливается второй датчик.
3. Вынуть из распиленных корпусов нагревательные стержни. Целое устройство необходимо протереть от нагара и грязи сухой материей. Использовать чистящие вещества не рекомендуется, поскольку возможно повреждение нагревателя в результате химических реакций.
4. Установить нагреватель в зонд, который будет применяться на автомобиле.
5. Спаять корпус медно-фосфорным припоем, имеющим температуру плавления около 700 ºС. В качестве источника тепла применяется газовая ювелирная горелка.
6. Проверить работоспособность изделия тестером и установить зонд в коллектор. Если отремонтированное устройство не работает, то можно попробовать поменять нагреватель еще раз. Ниже приведены фотографии, поясняющие процесс ремонта.

Ремонт неисправной проводки

Встречаются рекомендации по установке дополнительного резистора в цепь обогрева при выходе ее из строя. По идее авторов полученное сопротивление должно давать корректный сигнал в блок управления и выключать информацию об ошибке. Фактически так и происходит, но срок жизни дополнительного сопротивления составляет от нескольких часов до нескольких дней. Нагревающийся до высоких температур резистор может стать причиной возгорания в моторном отсеке.

Устранить неисправность, связанную с разорванным жгутом проводки, можно следующим образом:

1. Пропилить корпус на верхней части зонда.
2. Демонтировать полностью старые провода, поскольку изоляция со временем изнашивается и трескается.
3. Вынуть из колодки-донора пины с припаянными проводами. В качестве донора может использоваться любая штекерная колодка из имеющихся в наличии.
4. Для дальнейшей работы необходимо выпаять из пинов соединительные элементы.
5. Собрать новый жгут проводки, используя штатное резиновое уплотнение от зонда.
6. Установить на концы проводов снятые соединительные элементы.
7. Соединить проводку с ответными кабелями лямбда-зонда.
8. Обжать контакты и дополнительно пропаять тугоплавким медно-фосфорным припоем.
9. Запаять корпус и промазать место ввода жгута проводов в датчик термостойким герметиком.

При ремонте проводки лямбда-зонда рекомендуется на каждом этапе проверять отсутствие замыканий проводником на «массу» или между собой.

Очистка от нагара и сажи

Еще одним вариантом ремонта является очистка измерительного элемента от нагара и сажи:

1. Аккуратно спилить защитные колпачки.
2. Выдержать датчик в ортофосфорной кислоте, затем аккуратно счистить нагар кисточкой. Не рекомендуется прилагать усилие, поскольку измерительный элемент крайне хрупкий.
3. При необходимости дополнительно очистить элемент путем нагрева на газовой горелке. Процедуру следует выполнять аккуратно, поскольку возможно растрескивание детали. Рекомендуемый в ряде источников нагрев и охлаждение холодной водой делать запрещено, поскольку это приведет к полному выходу зонда из строя.
4. Собрать датчик обратно, соединив детали тугоплавким припоем или точечной сваркой.

Как определить неисправность датчика кислорода

Существует ряд методов для проверки состояния лямбда датчика и его питающих/сигнальных цепей.

Специалисты компании BOSCH советуют проверять соответствующий датчик каждые 30 тысяч километров пробега, либо при выявлении описанных выше неисправностей.

Что нужно сделать в первую очередь при диагностике?

1. Необходимо оценить количество сажи на трубке зонда. Если ее слишком много — датчик будет работать некорректно.
2. Определить цвет отложений. Если на чувствительном элементе датчика имеются белые или серые отложения — это означает, что используются присадки к топливу или к маслу. Они негативно сказываются на работе лямбда зонда. Если на трубке зонда имеются блестящие отложения — это говорит о том, что в используемом топливе очень много свинца, и от использования такого бензина лучше отказаться, соответственно, сменить марку бензозаправки.
3. Можно попытаться очистить сажу, однако это не всегда возможно.
4. Проверить мультиметром целостность проводки. В зависимости от модели конкретного датчика он может иметь от двух до пяти проводов. Один из них будет сигнальным, а остальные — питающими, в том числе, для питания элементов подогрева. Для выполнения процедуры проверки вам понадобится цифровой мультиметр, способный измерять постоянное электрическое напряжение и сопротивление.
5. Имеет смысл проверить сопротивление нагревателя датчика. В разных моделях лямбда зонда оно будет находиться в пределах от 2 до 14 Ом. Значение питающего напряжения должно быть около 10,5…12 Вольт. В процессе проверки также нужно обязательно проверить целостность всех проводов, подходящих к датчику, а также значение сопротивления их изоляции (как попарно между собой, так и каждого на «массу»).

Как проверить лямбда-зонд видео

Обратите внимание, что нормальная работа датчика кислорода возможна лишь при его нормальной рабочей температуре, равной +300°С…+400°С. Это обусловлено тем, что лишь в таких условиях циркониевый электролит, нанесенный на чувствительный элемент датчика, становится проводником электрического тока. Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем

Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем

Также при такой температуре разница атмосферного кислорода и кислорода в выхлопной трубе приведет к тому, что на электродах датчика появится электрический ток, который и будет передаваться на электронный блок управления двигателем.

Так как проверка кислородного датчика во многих случаях подразумевает снятие/установку то стоит учесть такие нюансы:

• Лямбда — устройства очень хрупкие, поэтому при проверке нельзя подвергать их механическим нагрузкам и/или ударам.
• Резьбу датчика необходимо обработать специальной термопастой. При этом нужно следить, чтобы паста не попала на его чувствительный элемент, поскольку это приведет к его некорректной работе.
• При закручивании необходимо соблюдать значение крутящего момента, и пользоваться для этих целей динамометрическим ключом.

Точная проверка лямбда зонда

Точнее всего определить неисправность датчика концентрации кислорода позволит осциллограф. Причем использовать профессиональный аппарат необязательно можно снять осциллограмму используя программу-симулятор на ноутбуке либо другом гаджете.

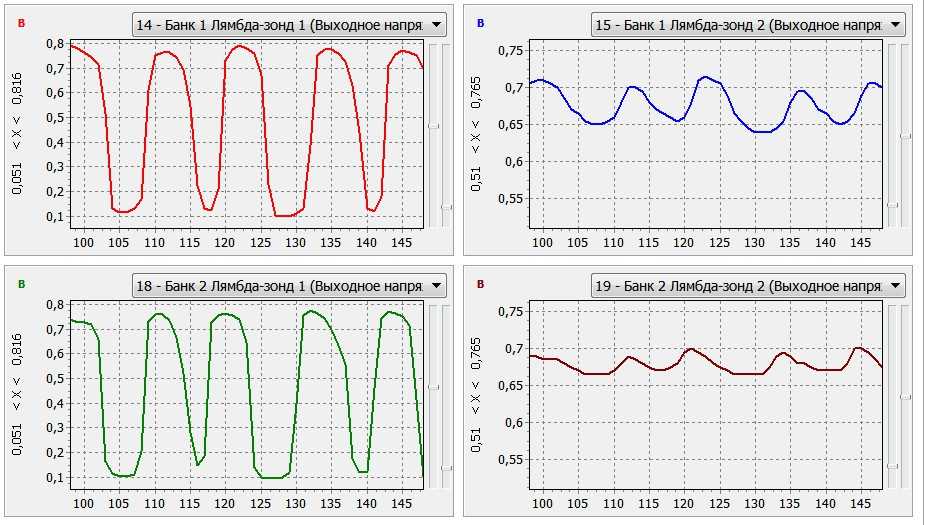

График правильной работы датчика кислорода

На первом рисунке в данном разделе представлен график правильной работы датчика кислорода. В этом случае на сигнальный провод поступает сигнал, похожий на ровную синусоиду. Синусоида в данном случае означает, что контролируемый датчиком параметр (количество кислорода в выхлопных газах) находится в предельно допустимых границах, и просто происходит его постоянная и периодическая проверка.

График работы сильно загрязненного датчика кислорода

График работы датчика кислорода на обедненной топливной смеси

График работы датчика кислорода на обогащенной топливной смеси

График работы датчика кислорода на бедной топливной смеси

Далее представлены графики, соответствующие сильно загрязненному датчику, использованию двигателем автомобиля обедненной топливной смеси, богатой смеси, а также бедной смеси. Ровные линии на графиках означают, что контролируемый параметр вышел за допустимые пределы в ту или другую сторону.

Как работает датчик кислорода

Итак, измерение кислорода в топливной системе происходит в выпускном коллекторе. Здесь обязательно располагается датчик, который определяет кислородные объемы. Второй датчик лямбда зонда может находиться на выходе катализатора для дополнительной точности измерения уровня кислорода.

Чтобы разобраться с механизмом функционирования датчика лямбда зонда рассмотрим алгоритм его работы.

1. 1. Запустившийся движок прогревается без участия этого элемента. Система автомобиля пользуется другими источниками информации.

   А вот когда температура достигает 300 градусов по Цельсию в штатный режим входит кислородный датчик лямбда зонд. Дело в том, что лишь при достижении этой температуры электролит получает проводимость, возникает выходное напряжение на электродах.





















   В холодное время, например, зимой достичь необходимой температуры бывает очень сложно. На помощь приходит система дополнительного прогрева, которая в любом случае создаст необходимый уровень температуры.

   В зависимости от вида используемого датчика концентрации кислорода различает принцип сбора информации.

Принцип работы лямбда зонда двухточечного зависит от электродов. Уровень кислорода влияет на их напряжение. Если уровень напряжение свидетельствует об избытке кислорода, то информация формируется одна, при недостатке кислорода другая.

Широкополосный lambda зонд — более сложная конструкция из двух элементов. На электродах этого датчика имеет постоянное напряжение, которое становится меньше или больше в зависимости от содержания кислорода.

Результаты проверки топлива в каждом случае передаются в другие системы автомобиля для формирования оптимальной смеси для дальнейшего впрыска.

Иллюстрация работы

По каким причинам может быть нарушена работоспособность датчика

Что такое лямбда зонд? — это сложное механическое устройство, которое подвержено поломкам. Они возникают по следующим причинам.

1. Некачественный или очень старый корпус устройства может потерять свою герметичность. Вследствие этого происходит проникновение внутрь газов, грязи, воздуха, которые делают корректную работу невозможной.

Несмотря на то, что зонд работает при высоких температурах, он также может быть подвержен излишнему перегреву. Чаще всего это происходит при увеличении заводской мощности мотора техническими энтузиастами.

Существует установленный гарантийный срок работы. После его прохождения зонд может потерять свои свойства.

Использование некачественного дизеля или бензина, а также этилированного топлива разоряет рабочую поверхность датчика и также приводит к его выводу из строя.

Одна из наиболее актуальных причин для нашей страны. Вследствие езды по плохим дорогам внутренние элементы датчика могут быть повреждены. Дальнейшая эксплуатация становится невозможной.

Внешний вид

Как понять, что лямбда-зонд вышел из строя и заменить его: советы автолюбителей

1. Если лямбда-зонд неисправен, заметны нарушения в работе двигателя.

«Основная функция лямбда-зонда заключается в определении окиси углерода в выхлопных газах того или иного транспортного средства. С учетом данных, получаемых от датчика кислорода, регулируется подача топлива в цилиндры. Когда лямбда-зонд неисправен, нарушения в работе двигателя очевидны: слишком большой расход топлива, специфический запах после глушения и т. д. Менять на резистор бессмысленно, поскольку компьютер воспринимает постоянное сопротивление резистора за неисправность».

2. Основной признак поломки лямбда-зонда – набор скорости.

«При неисправности лямбда-зонда обнаружил несколько характерных моментов (повышенные обороты, большой расход бензина и т. д.). Но самым явным признаком для меня стал набор скорости: авто сперва разгоняется, потом затыкается, и так снова и снова. Такое ощущение, что газ сбрасываешь, а потом опять выжимаешь. После замены датчика все описанные проблемы, в том числе и с набором скорости, исчезли».

3. Замена лямбда-зонда должна быть обоснованной.

«Хочется сказать о том, что вероятность деформации проводов намного выше вероятности поломки самого датчика. При первых подозрениях в поломке лямбда-зонда следует разъединить разъем, внимательно его осмотреть, а также обследовать провода на предмет их целостности. В местах входа в разъем провода часто пережимаются и теряют свою функциональность. После этого необходимо проверить работу датчика, а именно: измерить напряжение в различных режимах работы двигателя».

4. При замене лямбда-зонда нужно учитывать один очень важный нюанс.

«Процесс замены датчика нельзя назвать сложным, но он требует определенной подготовки. Самая важная часть предшествующего работе процесса – подготовка специального ключа на 22 с прорезью, который понадобится, чтобы снять датчик.

Без такого приспособления лямбда-зонд может не поддаться. Стандартный рожковый ключ, как правило, не позволяет захватить основание датчика из-за наличия возле него отливов на выпускном коллекторе. При отсутствии отливов ключом можно повредить грани у гайки датчика, ведь она сильно прикипает к выпускному коллектору и изготовлена из довольно мягкого металла.

Столкнувшись с данной проблемой, я узнал, что оригинальный ключ для автомобиля «Хонда» стоит больше 70 евро, потому решил изготовить приспособление для снятия лямбда-зонда самостоятельно.

Расскажу, как. Во-первых, взял накидной ключ на 22 и приварил к нему гайку на 30. После этого на ключе и приваренной к нему гайке сделал сквозную прорезь на одном боку. Она нужна для того, чтобы заводить внутрь ключа и гайки провода лямбды, ведь разъем на концах проводов датчика кислорода не проходит через накидной ключ на 22.

Итак, разъем лямбда-зонда нужно продеть через дополнительный накидной ключ на 30, который уже прикреплен к гайке на 30, приваренной к ключу на 22. Этими двумя ключами можно отвернуть даже наглухо закрепленную лямбду. Получается просто, экономно и эффективно».

5. Лямбда-зонд можно заменить своими руками.

«У меня получилось заменить лямбда-зонд на своем автомобиле самостоятельно.

Оригинальной устройство было однопроводным, и на замену я также купил однопроводной лямбда-зонд фирмы Bosh.

Опишу алгоритм замены:

• Нагреваем двигатель (так будет легче открутить винты крепления крышки выпускного коллектора и сам датчик).
• Отключаем «минус» аккумулятора.
• Разъединяем разъем подключения лямбды.
• Анализируем ситуацию: смотрим, можно ли выкрутить лямбда-зонд и есть ли подходящий для этих целей инструмент (о том, как изготовить приспособление для снятия лямбды читайте чуть выше).
• Выкручиваем датчик. Пробуем установить замену, проверяем, подходит ли резьба, смотрим на глубину вкручивания.
• На расстоянии 15 см от корпуса лямбда-зонда отрезаем провода. Действия, описанные в этом пункте и в следующем актуальны для случаев, если вы имеете дело с неоригинальным датчиком.
• Соединяем провод нового датчика с проводом от старого лямбда-зонда. В стандартную комплектацию к устройству обычно входит соединительная трубка размером 2-3 см. Провод нового датчика вставляем в термотрубку, которая также входит в комплект.

Зачищаем провода (не более 1 см) и вставляем в трубку с двух сторон. Затем сжимаем трубку максимальным усилием и проверяем надежность соединения. В конце термотрубку следует завести на место соединения и прогреть эту область при помощи зажигалки (не забывайте вращать соединение в процессе нагрева).

• Закручиваем новый датчик, присоединяем разъем.
• Устанавливаем защитную крышку коллектора.
• Подключаем «минус» аккумулятора, включаем двигатель, а затем проверяем его работу».

Выбор лямбда зонда

• Неисправные лямбда-зонды не подвергаются никакому ремонту, поэтому в случае неисправностей возникает необходимость их замены.
• Опыт показывает, чтобы выбрать зап-часть проверенного бренда, отвечающего требованиям качества, чем дешевая замена.
• Надлежащая и надежная работа датчика зависит от качества материалов, используемых для его изготовления, хорошо спроектированной конструкции, точной обработки и точной сборки (лазерной сварки) компонентов. Здесь применяются очень строгие требования, так как весь датчик подвергается очень неблагоприятным условиям, существующим внутри выхлопной системы, и, следовательно, к значительным разностям температур, сильным вибрациям, влажности и химически активным веществам.
• Использование более дешевых деталей может обеспечить только очевидную экономию, так как обычно ускоряет период замены. Кроме того, дешевые замены часто предлагаются как «универсальные», то есть без оригинальных разъемов на концах проводов.
• Ручное изготовление повышает риск соединений с плохой проводимостью или даже совершенно неправильными, что может привести к серьезным и дорогостоящим отказам других компонентов электронной системы управления двигателем.

Диагностика и взаимозаменяемость датчиков кислорода

Проверить исправность простого циркониевого датчика в большинстве случаев можно с помощью вольтметра или осциллографа. Диагностика самого зонда заключается в замере напряжения между сигнальным проводом (обычно черного цвета) и массой (может быть желтого, белого или серого цвета). Получаемые значения должны изменяться примерно раз в одну-две секунды от 0.2-0.3 В до 0.7-0.9 В. Необходимо помнить, что корректными показания будут только при полном прогреве датчика, который гарантированно произойдет после достижения двигателем рабочей температуры. Неисправности могут касаться не только измерительного элемента лямбда зонда, но и цепи нагрева. Но обычно нарушение целостности этой цепи фиксируется системой самодиагностики, записывающей код ошибки в память. Обнаружить разрыв можно также путем измерения сопротивления на контактах нагревателя, предварительно отсоединив разъем датчика.

Если самостоятельно установить работоспособность лямбда-зонда не получилось или есть сомнения в правильности произведенных измерений, то лучше обратиться в специализированный сервис. Необходимо точно установить, что проблемы в работе двигателя связаны именно с датчиком кислорода, потому что его стоимость довольно высока, а неисправность может быть вызвана абсолютно другими причинами. Не обойтись без помощи специалистов и в случае с широкополосными кислородными датчиками, для диагностики которых часто применяется специфическое оборудование.

Неисправный лямбда зонд лучше менять на датчик такого же типа. Возможна и установка рекомендованных производителем аналогов, подходящих по параметрам и количеству контактов. Вместо датчиков без подогрева можно установить зонд с нагревателем (обратная замена невозможна), правда, в этом случае необходимо будет проложить дополнительные провода цепи нагрева.

Замена регулятора

Замена кислородного датчика на отечественных автомобилях не вызывает, как правило, особых сложностей. Единственная трудность может заключаться в закипании зонда, после чего он практически не поддается механическому воздействию. Но и для таких случаев имеется эффективная и пошаговая инструкция. Она приведена ниже.

• Автомашина поднимается на эстакаду.
• Снимается защита силового агрегата.
• Капот открывается, начинается работа с проводами зонда. Проводку от кислородного датчика можно найти на шлангах СО (систем охлаждения). Они бывают зафиксированы хомутами.

• Пластиковый хомут, держащий проводку, разрезается;
• Датчик откручивается ключом на «22».

Если прибор не снимается – налицо закипание датчика. Действуем по следующей схеме. Регулятор обрызгиваем составом WD-40, немного ждем и заново пробуем снять. Если опять не получается, запускаем мотор и нагреваем немного выхлопную систему, поливаем регулятор водой и пробуем опять. Если не помогает, придется нагреть датчик напрямую паяльником, постучать молотком по нему (не сильно) и открутить.

Устанавливается регулятор в обратном порядке снятию. Нужно не забыть подсоединить разъем и зафиксировать проводку к шлангам.

Зная признаки неисправности лямбда зонда, можно вовремя среагировать на это и заменить его. Нормально функционирующий датчик, это качественная и беспроблемная работа двигателя. Этого автомобилист забывать не должен никогда.

Статья чужая на заметку для себя и может еще кому пригодиться

При всей своей миниатюрности и даже незаметности кислородный датчик, или как его иначе называют лямбда-зонд,играет значительную роль для правильной регулировки соотношения воздуха и топлива в камерах сгоранияавтомобильных двигателей любой конструкции. Иначе говоря, по информации именно от этого датчика происходиткоррекция топливной смеси с целью достижения максимальной эффективности силового агрегата при минимальнойвыработке бензина (солярного топлива).Несмотря на достаточную надежность лямбда-датчиков существуют факторы способные привести к досрочномувыходу их из строя или, как минимум, к значительному увеличению погрешности их показаний. Как правило, кнарушению нормальной их работы приводит:

• Очистка корпуса датчика химически активными средствами;• Попадание на датчик технических составов, например антифриза или тормозной жидкости;• Повышенное содержание в топливе соединений свинца;• Значительный перегрев элементов датчика вследствие использования топливной смеси низкого качества, либозасорения топливного фильтра.

Кроме всего прочего, о неисправности датчика кислорода могут свидетельствовать некоторые внешние признаки,связанные с ненормальным поведением автомобиля, а именно:

• Необычное увеличение расхода топлива;• Рывки автомобиля даже при «прогретом» двигателе;• Явные нарушения в работе катализатора;• Ухудшения показателей токсичности выхлопных газов.

Разумеется, свое негативное влияние оказывают и общие условия эксплуатации, способные привести ктривиальному повреждению, как самого датчика кислорода, так и подведенной к нему электрической проводки.Исходя из вышесказанного, в случае подозрений на ненормальную работу датчика кислорода, прежде всего, следуетоценить его внешнее состояние. В случае, если датчик в значительной мере покрыт сажей или просто слоем грязинепонятного происхождения, самое правильное действие — заменить его.

Если же, по внешнему виду, к лямбда-датчику претензий нет, однако проверка его все же желательна, тонеобходимо отключить его от штатной колодки и подключить к вольтметру с достаточно высоким классом точности(схема датчика приведена ниже).

Наличие такого прибора позволяет проверить исправность датчика в динамике работы двигателя. Технологиядостаточно проста : при крейсерском режиме около 2500 оборотов в минуту и вынутой вакуумной трубкеисправный датчик выдает около 0,9 В (ниже 0,3 В — датчик неисправен).

В случае обедненной смеси, которую можно сымитировать принудительном подсосом воздуха, датчик кислородадолжен выдавать не более 0,2В. В промежуточном положении работы двигателя, а именно около 1500 оборотов вминуту, лямбда-датчик должен выдавать напряжение в пределах 0,5В.Если все же принято решение на снятие датчика кислорода, то имеет смысл придерживаться следующихрекомендаций:

1. Демонтировать датчик лучше ••на горячую» — меньше шансов сорвать резьбу;2. Разъем нового датчика лучше поднять повыше, тем самым снижая риск попадания грязи и влаги;3. Даже при наличии специальной смазки лишний слой графитки не помешает.

Что такое лямбда-зонд, для чего он нужен и почему так важно, что был он исправен?

Лямбда-зонт (его также часто называют кислородный датчик) – это специальный датчик-контроллер, который измеряет (оценивает) оставшийся в несгоревшей топливной смеси (выхлопных газах) автомобиля объем кислорода, сравнивает его с номинальными значениями и посылает полученные в результате этого сравнения данные в блок управления (БУ) топливной системой. Блок управления, в свою очередь, в целях оптимизации состава горючей смеси увеличивает или уменьшает объем подаваемого в камеру сгорания топлива, влияя тем самым на содержание вредных веществ в выхлопных газах, динамику авто, устойчивость работы силовой установки и прочие характеристики.

Отсюда очевидно – если датчик кислорода неисправен, то есть посылает в БУ неверную информацию, то и подача топлива/кислорода будет производиться с ошибками. Как следствие, машина начнет много «есть», плохо разгоняться, нестабильно работать и сильно загрязнять окружающую среду (больше, чем это позволяют делать принятые нормы экологичности). Не допустить же такую ситуацию можно лишь с помощью своевременной замены вышедшего из строя датчика либо его очистки в случаях, когда она допустима, – сам датчик, его основа не повреждены, а неправильную работу провоцируют скопившиеся на нем загрязнения (свинцовые отложения и сажа).

Проверка датчика кислорода

Обычно диагностика лямбда зонда производится с помощью вольтметра и омметра или мультиметра, который заменяет сразу оба эти тестера. Чтобы проверить накальную спираль регулятора необходимо отсоединить от колодки контакты 3 и 4 разъема (обычно это коричневый и белый провода) и подключить к их зажимам концы тестера. Если сопротивление спирали составляет не меньше 5 Ом, то это хороший знак.

Также проверка лямбда зонда мультиметром позволяет узнать чувствительность наконечника датчика кислорода. Чтобы узнать термоэлектрические параметры элемента необходимо включить и прогреть двигатель до 70-80 градусов. После этого:

• Доведите обороты двигателя до 3000 и удерживайте этот показатель на протяжении 3 минут, чтобы датчик разогрелся.
• Соедините минусовой щуп тестера (сигнальный провод) с массой машины, а второй – с выходом лямбда зонда.
• Проверьте показания тестера, данные должны варьироваться от 0,2 до 1 В и обновляться до 10 раз за секунду.
• Резко нажмите на педаль акселератора и отпустите ее, если мультиметр покажет значение в 1 В, а потом резко упадет на ноль, то лямбда зонд в порядке. Если данные на тестере не скачут при нажатии и отпускании педали, а показатели составляют порядка 0,4 – 0,5 В – это свидетельствует о необходимости замены датчика.

Если напряжения вообще нет, то, скорее всего, причина неисправности кроется в проводке, поэтому «прозвоните» мультиметром все провода, которые идут от выключателя зажигания к реле. Полезно! Чтобы более точно уточнить характеристики чувствительности лямбда зонда потребуется профессиональное оборудование – осциллограф.

Если ваш автомобиль оснащен «умной» бортовой системой, то обратите внимание на сигнал «Check Engine», который может выдать следующие ошибки:

• 0130 – свидетельствует о том, что датчик выдает неверный сигнал.
• 0131 – очень слабый сигнал датчика.
• 0133 – лямбда медленно откликается.
• 0134 – нет вообще никакого отклика.
• 0135 – неисправность нагревателя лямбды.
• 0136 – заземление второго датчика замкнуло.
• 0137 – второй датчик выдает очень низкий сигнал.
• 0138 – через-чур высокий сигнал второй лямбды.
• 0140 – обрыв зонда.
• 1102 – невозможно считать показатели, так как сопротивление элемента слишком низкое или вовсе отсутствует.

Однако перед тем как проверить датчик кислорода лямбда зонд (видео этого процесса представлено ниже) с помощью специального тестера, обратите внимание на его внешний вид. Если на него налипли вещества, которые препятствуют его полноценной работе, то возможно удастся ограничиться ремонтом этого элемента

Ремонт лямбда зонда

При поломке λ-зонда, его можно просто отключить, при этом блок управления перейдет на средние параметры впрыска топлива. Это действие сразу даст о себе знать в виде повышенного расхода горючего и появлением ошибки в ЭБУ двигателя. При поломке лямбда-зонда, его необходимо заменить. Но существуют технологии «оживления» неисправного датчика, которые позволяют с определенной долей вероятности вернуть его в работоспособное состояние:

Ремонт лямбда зонда отмачиванием в ортофосфорной кислоте

1. Промывка прибора ортофосфорной кислотой при комнатной температуре в течение 10 мин. Кислота разъедает нагар и осевший свинец на стержне

При этом важно не переусердствовать, чтобы не повредить платиновые электроды. Устройство вскрывают, срезая на токарном станке колпачок у самого основания, и окунают стержень в кислоту, после промывают в воде и приваривают колпачок на прежнее место аргоновой сваркой

После процедуры сигнал восстанавливается спустя 1-1,5 ч. работы двигателя.

Старый и новый лямбда зонд

2. «Мягкая зачистка» электродов ультразвуковым диспергатором в эмульсионном растворе. Во время процедуры возможно появление электролиза вязких металлов, отложившихся на поверхности. Перед зачисткой учитывают конструкцию зонда и материал его изготовления (керамика или металлокерамика), на которую нанесены инертные материалы (цирконий, платина, барий, и т. д.). После восстановления датчик испытывают при помощи приборов и возвращают в автомобиль. Процедуру можно повторять многократно.
