Сведения о штатной схеме
В автомобиле «Рено Логан» управление ЦЗ ведётся отрицательным импульсом. Это значит, что за торпедо находятся два провода, по которым осуществляется управление:
- Когда к массе на 0,8 секунды подключается один из управляющих шнуров – замки закрываются;
- Если это же действие выполняется со вторым шнуром – происходит отпирание.
Алгоритм, приведённый выше, в «Логане» реализован штатно.
Внешний вид центральной консоли
Сразу заметим, что оба провода, которые нужны нам, подключены к блоку управляющей кнопки «4». Первый совет: демонтируйте этот блок.

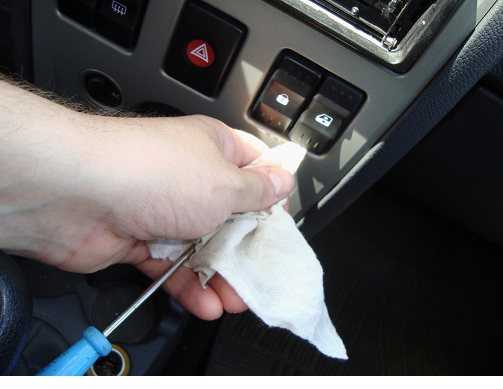

Каждую кнопочку поддевают отвёрткой
Разъём кнопки снабжён 5-ю контактами. Ничего сложного тут нет, два контакта всегда соединены вместе:
Схема распайки внутреннего разъёма
Найдите, где расположены клеммы «2/3», и проверьте их тестером (индикатор покажет «короткое замыкание»). Будут нужны только крайние контакты, «1» и «5», и теперь вы уверенно сможете указать, где именно они находятся.
С АКБ достаточно снять минусовую клемму, и затем можно коммутировать любые провода. То, что рассмотрено выше, имеет отношение к сигнальной проводке. Но пренебрегать советом об отключении АКБ не нужно и в данном случае.
Предохранители и реле (назначение и расположение предохранителей) renault logan / рено логан
| Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля сбоку панели приборов с левой стороны и в подкапотном пространстве с левой и правой стороны аккумуляторной батареи. |
Предохранители можно извлечь и проверить визуально. Если вам не удается извлечь предохранитель руками, вы можете использовать специальный пинцет. Перегоревший предохранитель легко идентифицировать по поврежденному элементу . Вы также можете проверить предохранитель на наличие электропроводности при помощи омметра или тестера для проверки электрической цепи на обрыв — если электропроводности нет, предохранитель перегорел. На каждом предохранителе указан номинал. Учтите, что предохранитель можно заменять только предохранителем такого же номинала. Запасные предохранители расположены в блоке предохранителей. Если вы используете запасной предохранитель, всегда заменяйте его при первой же возможности, чтобы в блоке всегда были запасные предохранители различных номиналов.
Предупреждение! Ни в коем случае не устанавливайте предохранитель большего номинала и не соединяйте выводы проводов подручными средствами вместо использования предохранителя, так как это может стать причиной повреждения электрической цепи и возгорания.
Если предохранитель перегорел, обязательно проверьте электрическую цепь на наличие следов короткого замыкания. Проверьте систему на наличие оголенных проводов или проводов с истертой, расплавленной или прогоревшей изоляцией. Если вы замените предохранитель, прежде чем установите причину его повреждения, новый предохранитель также перегорит.
Иногда предохранитель может перегорать или становиться причиной размыкания электрического контура без видимых причин. Коррозия предохранителя и выводов блока предохранителей может стать причиной повреждения контактов предохранителя. В таком случае удалите следы коррозии при помощи щетки с металлическим ворсом или наждачной бумаги, затем распылите на выводы предохранителя средство для очистки электрических контактов.
Как проверить генератор на опель вектра а
P0172 p0175 ошибка тойота
Ошибка р0253 киа бонго
Схема отопителя лада веста
- Схема двигателя иж планета 3
Выбор типа сигнализации для последующей установки
Для автомобиля Рено Логан на рынке представлено огромное множество различных моделей нештатных систем сигнализации. Владельцу лишь остается сделать выбор и определиться с тем, какую систему ставить. Большинство современных систем в бюджетном сегменте имеют незначительные отличия, которые заключаются в следующем:
- Наличие системы автозапуска двигателя. Положительной стороной автозапуска является возможность прогрева силового агрегата в зависимости от требований владельца. Установка системы, оснащенной автозапуском, требует небольших, но дополнительных работ с системой зажигания Рено Логан;
Принцип работы системы автозапуска: автомобиль находится в закрытом состоянии, однако блок сигнализации запускает двигатель и начинается его прогрев.
- Также многие системы оснащаются аварийной кнопкой, сигнализирующей об опасности (такой тип аварийной кнопки обязательно входит в комплект системы с автозапуском).
Любая сигнализационная система содержит перечень правил по установке и эксплуатации, при соблюдении которых можно подключить основные элементы к системам автомобиля, остальные же действия должны быть совершены автолюбителем, исходя из собственного опыта и представлений о безопасности.
Система управления двигателем

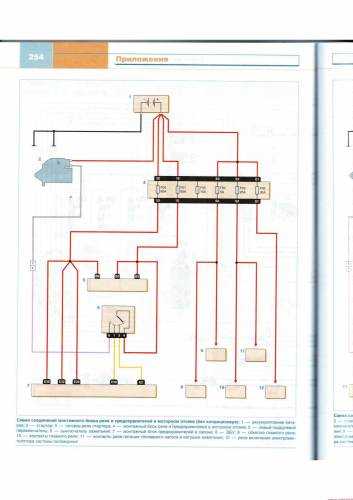

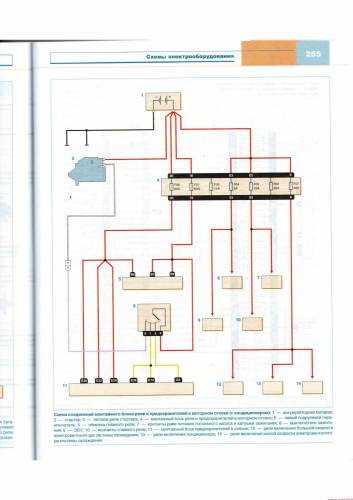

Схема 3. 1 – блок предохранителей 597В в моторном отсеке; 2- блок реле 784 в моторном отсеке, реле 700; 3- форсунка 1-го цилиндра; 4- блок предохранителей в салоне; 5- разъем электропроводки моторного отсека/салона (моноблок); 6- блок реле 1047 в моторном отсеке, реле 236 и 238; 7 – блок реле 784 в моторном отсеке, реле 474;
25 – диагностический датчик концентрации кислорода (лямбда-зонд); 26 – коммутационный блок салона; 27 – датчик температуры охлаждающей жидкости; 28 – реле давления системы рулевого управления с гидроусилителем; 29 – датчик концентрации кислорода (лямбда-зонд) системы управления двигателем; 30 – диагностический разъем; 31 – датчик скорости; 32 – датчик абсолютного давления во впускной трубе.
Советы для автомобилистов
Указатели поворота являются неотъемлемой частью обеспечения безопасности движения при выполнении маневров на проезжей части дороги. К сожалению, у легкового автомобиля Рено Логан, часто возникают проблемы связанные с работой указателей, особенно при выполнении левых поворотов.

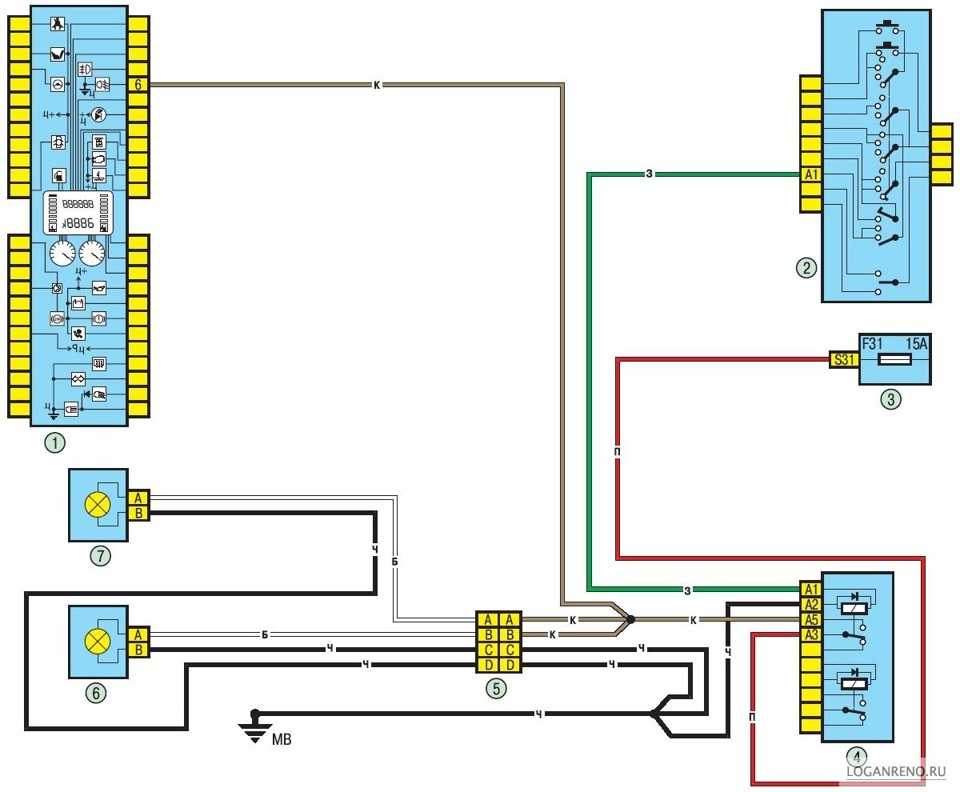

В электрическую схему указателей поворота Рено Логан входят: под рулевой переключатель, шесть ламп, коммутационный блок, 10 амперный предохранитель F18 (схема предохранителей представлена в статье про не работающий сигнал). Самой больной проблемой в этой схеме является под рулевой переключатель, который может начать «глючить» даже в гарантийный период эксплуатации автомобиля. Связано это с тем, что по контактам переключателя поворотов протекает очень маленькой силы ток и при малейшем их окислении, управляющий сигнал на коммутационный блок не передаётся. В результате этого лампы указателей поворота не включаются.
Гораздо чаще отказывает в работе левый указатель поворота, связано это с конструктивной особенностью переключателя указателей поворота. Дело заключается в том, что контакты левого указателя поворотов, прижимаются слабее, чем правого. Это и приводит к тому, что он отказывается работать чаще. А коррозия на контактах, виде оксидной плёнки, появляется из-за того, что контакты работают на сухую и не защищены токопроводящей смазкой.
Второй болезнью у указателей поворота Рено Логан, является разъём заднего фонаря, который возникает через 3-4 года эксплуатации автомобиля. За эти годы постепенно выгорает контакт с массой автомобиля и лампы указателей поворота не загораются. Устранить эту причину можно зачисткой контакта при помощи надфиля, а затем защитить его консистентной смазкой. Все остальные проблемы, такие как перегорание ламп указателей поворотов, кажутся пустяковыми, в сравнении с теми, о которых речь шла выше.
Автоэлектрик легковых автомобилей и микроавтобусов
Электрическая схема автомобиля РЕНО ЛОГАН
Причины — ослабление крепления стартера к картеру сцепления, повреждение зубьев маховика или шестерни привода, пробуксовка муфты свободного хода привода, поломки рычага, поводкового кольца или буферной пружины привода стартера. Коммутационный блок рено логан не выключается после пуска двигателя. Причины — неисправность муфты свободного хода стартера, спекание контактов тягового реле.
В коммутационный блок рено логан такой неисправности немедленно остановите двигатель! Указанные неисправности требуют квалифицированного вмешательства в автосервисе или по приезде в гараж см. Предварительно можно лишь проверить степень разряженности аккумуляторной батареи с помощью вольтметра например, в составе автотестера и затяжку контактных соединений в цепи стартера.
Раздел 1.
Устройство автомобиля Общие сведения об автомобиле Паспортные данные автомобиля Ключи автомобиля Органы управления Отопление кондиционирование и вентиляция салона Двери Ремни безопасности Сиденья Зеркала заднего вида Освещение салона Капот Рычаг управления коробкой передач. Раздел 2. Рекомендации по эксплуатации Правила техники безопасности и рекомендации Коммутационный блок рено логан нужно иметь в автомобиле Обкатка автомобиля Эксплуатация автомобиля в гарантийный период Подготовка автомобиля к выезду.
Раздел 3.
Регулировка стояночного тормоза («ручника» ) Рено Логан 1,4
Регулировку стояночного тормоза («ручника») тормозной системы автомобилей Рено Логан 1,4 необходимо проводить при появлении признаков ухудшения в его работе (плохо удерживает стоящий автомобиль), а так же после замены тормозных колодок задних тормозных механизмов или после замены деталей ручника.
Необходимые инструменты
— Трубчатый ключ или высокая головка на «10»
Подготовительные работы
— Устанавливаем автомобиль на ровную площадку, включаем первую передачу для его фиксации. Дополнительно устанавливаем под колеса упоры.
— Поддомкрачиваем и вывешиваем задние колеса автомобиля
Порядок регулировки стояночного тормоза («ручника») автомобилей Рено Логан 1,4

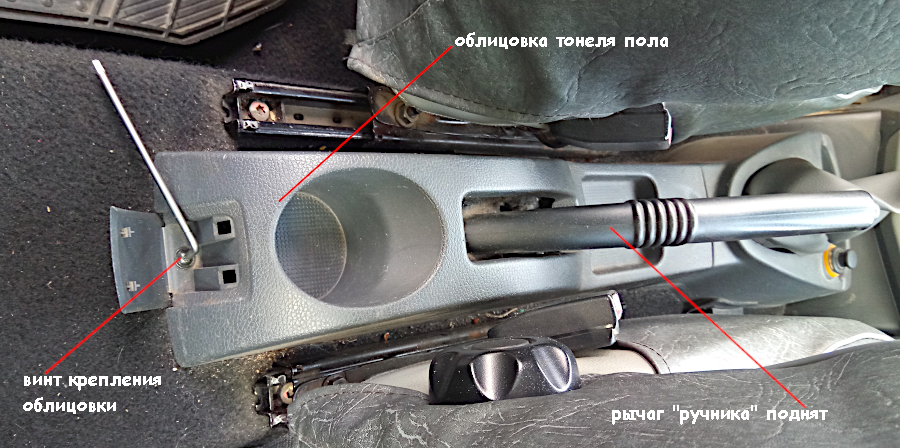

— Снимаем облицовку тоннеля пола
Для этого поднимаем рычаг «ручника». Ключом TORX T20 отворачиваем винт крепления облицовки. Приподняв ее вверх снимаем ее с рычага «ручника».
Снимаем облицовку пола для доступа к регулировочной гайке
— Поднимаем рычаг ручника на 6 щелчков вверх
Ручник должен полностью стопорить задние колеса автомобиля при шести-восьми щелчках храпового механизма. Проверяем вращая рукой оба задних колеса. Если задние колеса вращаются и не стопорятся, регулируем натяжение тросов ручника вращением регулировочной гайки.
— Вращаем регулировочную гайку стояночного тормоза
Используем торцевой ключ или длинную головку на «10» (см. фото в начале статьи). Завернув гайку на пару оборотов, проверяем вращение колес. Путем такой постепенной регулировки добиваемся, чтобы при поднятом на шесть щелчков рычаге «ручника» задние колеса было невозможно повернуть руками, а при опущенном до упора вниз наоборот свободно и бесшумно вращались.
Вращение колеса в разных направлениях
При соблюдении этого условия можно считать, что стояночный тормоз автомобиля Рено Логан 1,4 правильно отрегулирован.
Если при 6-8 щелчках ручника и после проведения регулировки колеса продолжают вращаться, то скорее всего придется заменять изношенные тормозные колодки задних тормозных механизмов новыми.
Примечания и дополнения
— Можно провести итоговую проверку правильности регулировки стояночного тормоза автомобиля Рено Логан 1.4: автомобиль должен удерживаться ручником на уклоне 23%. Попытка тронуться с места на горизонтальной поверхности и поднятом ручнике должна быть неудачной. При этом двигатель автомобиля может глохнуть.
Электросхема renault logan — схема электрооборудования
Продолжение сборника электросхем для автомобиля Renault Logan . Все схемы предоставляются абсолютно бесплатно и без регистрации. Для увеличения — кликните на картинке. В этой части вы найдёте схемы таких модулей, как электропривод зеркал, противотуманные фары, электростеклоподъемники передних дверей, электровентилятор системы отопления и вентиляции салона и другие.
Схема электропривода зеркал Renault Logan
1 — блок предохранителей в салоне; 2 — блок управления наружными зеркалами заднего вида; 3 — электропривод левого наружного зеркала заднего вида с обогревом; 4 — электропривод правого наружного зеркала заднего вида с обогревом.
Ближний свет — схема
1 — блок предохранителей 597А в моторном отсеке; 2 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 — блок предохранителей в салоне; 4 — правая передняя фара; 5 — левая передняя фара; 6 — комбинация приборов.
Электростеклоподъемники передних дверей Renault Logan
1 — выключатель электростеклоподъемников передней пассажирской двери; 2 — электродвигатель стеклоподъемника передней пассажирской двери; 3 — электродвигатель стеклоподъемника двери водителя; 4 — блок предохранителей в салоне; 5 — импульсный выключатель электростеклоподъемников двери водителя.
Электровентилятор системы отопления и вентиляции салона Renault
1 — блок предохранителей в салоне; 2 — реле 233; 3 — разъем электропроводки моторного отсека/салона (моноблок); 4 — электровентилятор системы отопления и вентиляции; 5 — блок реле 784 в моторном отсеке; 6 — диод кондиционера и усилителя рулевого управления; 7 — электромагнитная муфта компрессора кондиционера; 8 — ЭБУ; 9 — блок управления системой отопления и вентиляции салона.
Электросхема звукового сигнала
1 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 2 — блок предохранителей в салоне; 3 — звуковой сигнал Рено.
Схема центральной блокировки замков
1 — коммутационный блок салона; 2 — разьем электропроводки панели приборов/левой задней части кузова; 3 — электропривод замка правой задней двери; 4 — электропривод замка левой задней двери; 5 — электропривод замка правой передней двери; 6 — электропривод замка двери водителя; 7 — выключатель системы центральной блокировки замков; 8 — блок предохранителей в салоне.
Система управления ABS
1 — блок предохранителей в салоне; 2 — блок предохранителей 597С в моторном отсеке; 3 — ЭБУ ABS; 4 — разъем электропроводки панели приборов/левой задней части кузова; 5 — датчик скорости вращения правого заднего колеса; 6 — датчик скорости вращения левого заднего колеса; 7 — датчик скорости вращения левого переднего колеса; 8 — датчик скорости вращения правого переднего колеса; 9 — выключатель стоп-сигналов; 10 — диагностический разьем; 11 — комбинация приборов.
Очиститель и омыватель ветрового стекла, омыватель фар — схемы электрооборудования
1 — насос омывателя ветрового стекла; 2 — комбинация приборов; 3 — коммутационный блок салона; 4 — электродвигатель очистителя ветрового стекла; 5 — рычаг переключателя очистителя и омывателя ветрового стекла с кнопкой переключения режимов отображения бортового компьютера; 6 — блок предохранителей в салоне; 7 — блок реле 299 в моторном отсеке.
Освещения салона Renault Logan
1 — коммутационный блок салона; 2 — разъем электропроводки панели приборов/левой задней части кузова; 3 — плафон освещения салона; 4 — концевой выключатель двери водителя; 5 — концевой выключатель правой передней двери; 6 — концевой выключатель правой задней двери; 7 — концевой выключатель левой задней двери.
Подключение динамиков акустической системы автомобиля
1 — автомагнитола; 2 — разъем электропроводки моторного отсека/салона (моноблок); 3 — блок предохранителей в салоне; 4 — прикуриватель; 5 — датчик скорости автомобиля; 6 — правый передний динамик; 7 — правый задний динамик; 8 — левый задний динамик; 9 — левый передний динамик; 10 — разъем электропроводки панели приборов/левой задней части кузова.
Задние противотуманные фонари Renault Logan
Сейчас читают: Самостоятельная замена переднего бампера рено логан. Самостоятельная замена переднего или заднего бамперов на Renault Logan
1 — блок предохранителей 597А в моторном отсеке; 2 — рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 — блок предохранителей в салоне; 4 — левый задний фонарь.
РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ
Рено логан – точки подключения сигнализации и их особенности
Каждая точка подключения автомобильной сигнализации должна находиться в скрытом месте. Это необходимо для того, чтобы злоумышленник не мог увидеть сигнализационной системы. Каждый концевик двери или багажника внешне незаметен и чтобы до него добраться необходимо открывать специальные щитки. Центральный замок спрятан от посторонних глаз под кучей стандартных приборов. По такому же принципу располагаются и остальные точки подключения. Их такая дислокация дает возможность сделать процесс защиты транспортного средства продуктивным и незаметным.
Чтобы подключить концевики двери и багажника к охранной системе необходимо грамотно и незаметно проложить проводку. Делать это необходимо, используя дополнительно резиновые пластиковые трубки и высококачественную изоляционную ленту. Центральный замок находится глубоко и к нему прокладка проводов будет сложной. В этом деле нельзя спешить, чтобы всё было точно и качественно.
Точки подключения рено логан отвечают за какую-то конкретную функцию машины и сигнализации. Главные точки отвечают за такие функции:
- Поверхность рулевого вала – служит местом установки датчика удара.
- Точки на главном переключателя света – ответственность за подачу сигналов.
- Точка в жгуте двери со стороны водителя – устанавливают концевик двери, регулирующий её открытие и закрытие.
- Центральный замок и замок зажигания – подключение для работоспособности системы.
Установка и подключение сигнализации к каждой точке займут достаточно времени. Владелец машины будет должен зачистить провода, позаботиться о их изоляции и правильно соединить кабеля с системой машины. Важными элементами при установке являются концевик двери и капота, центральный замок и замок зажигания, места подключения основного блока, установки сирены и датчиков.
Следуя инструкции к конкретной сигнализационной системе, установить охрану на рено логан сможет любой владелец. При этом выйдет дешевле и человек на будущее узнает, какие точки подключения сигнализации есть в его машине.
Устал платить за штрафы? Выход есть! Забудьте о штрафах с камер!
- Абсолютно легально (статья 12.2);
- Скрывает от фото-видеофиксации;
- Подходит для всех автомобилей;
- Работает через разъем прикуривателя;
- Не вызывает помех в радиоприемнике и сотовых телефонах.
Узнать подробности.
- cardops.ru
- loganlogan.ru
- manualforauto.ru
- alarmspec.ru
Руководства по ремонту Рено Логан: проверка — регулировка педали тормоза
Правильность положения педали тормоза в свободном состоянии и нажатой до упора (рабочий ход педали) служит одним из критериев для проверки исправности тормозной системы. В то же время положение педали во многом обеспечивает исправную работу системы. Если педаль находится от пола на расстоянии, которое больше нормативного, возможно неполное растормаживание колес при отпускании педали (при этом обычно отсутствует свободный ход педали). Если педаль находится слишком низко, возможно снижение эффективности тормозов, вызванное уменьшением рабочего хода педали.
Вам потребуются: линейка, ключ «на 13», плоскогубцы.
- Нажмите на педаль тормоза до упора и измерьте расстояние от накладки площадки педали до пола.
Линейка должна быть установлена перпендикулярно плоскости пола.
- Отпустите педаль и повторно измерьте расстояние от накладки площадки педали до пола в свободном состоянии. Это расстояние должно быть 100-105 мм. Разница размеров при двух измерениях и является полным рабочим ходом педали, который должен быть 60-65 мм.
- Если расстояние от накладки площадки педали до пола не соответствует указанному в п. 2, отрегулируйте его, изменяя длину толкателя вакуумного усилителя тормозов. Отсоедините вилку толкателя от педали тормоза (см. «Замена вакуумного усилителя»).
- Ослабьте затяжку контргайки 2 вилки и, удерживая толкатель 3 от проворачивания, вращайте вилку 1 в нужную сторону. Один оборот вилки изменяет положение педали тормоза примерно на 5 мм.
Для наглядности работа показана на снятом вакуумном усилителе Завод-изготовитель рекомендует для регулировки положения педали снимать усилитель с автомобиля, однако при достаточных навыках регулировку можно выполнить и непосредственно на автомобиле.
- Проверьте свободный ход педали тормоза, для чего переместите педаль рукой до момента прекращения перемещения педали без сопротивления. Определите по линейке значение свободного хода, оно должно быть 8-10 мм. Несоответствие свободного хода указанному значению может быть вызвано следующими причинами:
- повышенный люфт в соединении вилки толкателя вакуумного усилителя и педали. Это может быть следствием износа пальца вилки и отверстий в вилке и педали;
- неправильно отрегулировано расстояние от площадки педали до пола в свободном состоянии
- неправильно отрегулирован размер X (см. рис. 9.7) между торцом регулировочного болта штока вакуумного усилителя тормозов и фланцем его корпуса для присоединения главного тормозного цилиндра.
Регулировочные размеры вакуумного усилителя тормозов: Х=22,3 мм; L=145,8 мм 6.
Если рабочий ход педали больше значения, приведенного в п. 2, то это указывает на наличие воздуха в гидроприводе тормозов или на предельный износ накладок тормозных колодок, тормозных дисков или барабанов. Удалите воздух из гидропривода (см. «Прокачка гидропривода тормозной системы») или замените тормозные колодки (см. «Замена тормозных колодок тормозного механизма переднего колеса»; «Замена тормозных колодок тормозного механизма заднего колеса»), диски (см. «Замена тормозного диска») или барабаны (см. «Снятие и установка тормозного барабана»).
Если нажатая до упора и удерживаемая в этом положении педаль постепенно перемещается к полу, это указывает на утечку жидкости из гидропривода или на неисправность главного тормозного цилиндра. Эти неисправности очень опасны, поэтому немедленно найдите место утечки и устраните ее или замените главный тормозной цилиндр!
Установочные карты
Скачать в формате PDF.
Статистика так упряма, что добралась и до сигнализаций на Логаны, наглядно демонстрируя разброс мнений в рядах владельцев Рено. 63% автолюбителей уверены: конфигурация с автозапуском — бесполезна, охранной функции (звуковые и световые сигналы) более чем достаточно.
Если от автозапуска отказаться, проблема «врезки» разрешится естественным образом и сигнализацию Логану можно будет установить при помощи коннекторов (альтернативные варианты: пайка и термоусадка).
С другой стороны, пренебречь автозапуском — нанести явный ущерб личному комфорту. Садиться в непрогретый автомобиль во время зимнего сезона — удовольствие сомнительное. Поэтому вопрос о том, какую сигнализацию выбрать, остаётся в области индивидуальных предпочтений
О техническом аспекте важно помнить одно: для системы с автозапуском понадобится модуль обхода иммобилизатора, для обычной «охранки» — нет
Советы для автомобилистов
Указатели поворота являются неотъемлемой частью обеспечения безопасности движения при выполнении маневров на проезжей части дороги. К сожалению, у легкового автомобиля Рено Логан, часто возникают проблемы связанные с работой указателей, особенно при выполнении левых поворотов.
В электрическую схему указателей поворота Рено Логан входят: под рулевой переключатель, шесть ламп, коммутационный блок, 10 амперный предохранитель F18 (схема предохранителей представлена в статье про не работающий сигнал). Самой больной проблемой в этой схеме является под рулевой переключатель, который может начать «глючить» даже в гарантийный период эксплуатации автомобиля. Связано это с тем, что по контактам переключателя поворотов протекает очень маленькой силы ток и при малейшем их окислении, управляющий сигнал на коммутационный блок не передаётся. В результате этого лампы указателей поворота не включаются.
Гораздо чаще отказывает в работе левый указатель поворота, связано это с конструктивной особенностью переключателя указателей поворота. Дело заключается в том, что контакты левого указателя поворотов, прижимаются слабее, чем правого. Это и приводит к тому, что он отказывается работать чаще. А коррозия на контактах, виде оксидной плёнки, появляется из-за того, что контакты работают на сухую и не защищены токопроводящей смазкой.
Второй болезнью у указателей поворота Рено Логан, является разъём заднего фонаря, который возникает через 3-4 года эксплуатации автомобиля. За эти годы постепенно выгорает контакт с массой автомобиля и лампы указателей поворота не загораются. Устранить эту причину можно зачисткой контакта при помощи надфиля, а затем защитить его консистентной смазкой. Все остальные проблемы, такие как перегорание ламп указателей поворотов, кажутся пустяковыми, в сравнении с теми, о которых речь шла выше.
Автоэлектрик легковых автомобилей и микроавтобусов
Принцип работы поворотников
Поворотники (указатели поворота) — обязательная часть светосигнального оборудования любого транспортного средства. На каждом ТС они должны быть установлены с двух сторон спереди и сзади (на прицепах – только сзади) и представляют собой фонари оранжевого цвета (в некоторых странах допускается красный цвет). Перед началом маневра (точное расстояние или время ПДД не регламентируют), водитель должен включить эти фонари с той стороны, в которую будет производиться поворот (помимо функции указания смены направления движения, поворотные огни обеспечивают аварийную сигнализацию).
Лампы должны работать в мигающем режиме. Это требование связано с особенностями человеческого восприятия – мы лучше замечаем не интенсивность (яркость) сигнала, а его изменение
Поэтому мигающий фонарь быстрее обращает на себя внимание, даже если виден периферийным зрением. К тому же его сложнее спутать с габаритными фонарями или другим световым оборудованием
Прерывистое свечение в самых современных автомобилях обеспечивается с помощью электронных блоков, включающих в себя и другие рабочие функции. В машинах разработки прошлых лет (а их большинство) функцию мигания обеспечивают реле-прерыватели.
Как правильно должно работать реле
Основное требование к реле-прерывателю – формировать прерывистый электрический сигнал с частотой 30-12 Гц для подачи на лампы указателей поворота. Также желательны дополнительные функции:
- управление контрольной лампой на панели приборов;
- контроль исправности нитей ламп фонарей;
- формирование звукового сигнала для аудиоконтроля включенного состояния поворотников.
В прерывателях, построенных на электромагнитных реле, звук получается само собой — при работе возникают характерные щелчки. В реле, выполненных на твердотельных ключах, для этой функции предусматриваются дополнительные элементы.
Renault Logan Синий минерал › Бортжурнал › Аццкое реле, или кардинально меняем алгоритм работы дворников
Всем добрый день. Сегодня я расскажу о реализованной на днях доработке, мысль о которой вертелась у меня в голове давно. Это изменение алгоритма работы стеклоочистителей с помощью реле производства отечественной компании Энергомаш.Собственно само реле от производителя продается тут:www.12v.ru/site.xp/050050050124052051054124.html
Прерыватель стеклоочистителя с регулировкой паузы 723.3777-01
Инфа там есть, повторять не буду, от себя хочу сказать что я брал это реле из-за 2-х его достоинств:1. Регулировка паузы в прерывистом работе дворников от 0,5 до 45 секунд;2. 3 взмаха при орошении стекла (если дворники выключены).
Собственно идея конечно не моя, инфа по подключению мне попадалась на нескольких форумах, на ларгус-клубе, дастер клубе и т.д., так что кто автор этой чудной доработки мне не известно.Наиболее полная на мой взгляд статья по подключению на форуме дастер клуба, тут:duster-clubs.ru/forum/sho…hp?p=159254&postcount=119Собственно достаточно иметь эту схему, чтобы подключить реле на передний (а в случае с дастерами и сандеро и на задний — по желанию) стеклоочиститель.
Такая вот схема, для логана одно реле, для реновских хетчбеков два
Особых сложностей при подключении не возникло. Разобрал рулевую колонку, вынул правый разъем, порезал провода, к некоторым подключился без резки — в общем все согласно схемы.
Так все выглядит в сборе, уже подключено к разъему правого подрулевого переключателя и заизалировано
То же, еще ракурс
На фото видны красные коннекторы, позволяющие подключить дополнительный провод к уже имеющемуся без пайки и резки. Так вот, использовать их было ошибкой в данном случае. Дело в том, что они мешают ходу руля при регулировке по высоте когда разъем вставлен на место. В итоге потом их убрали и сделал скрутку. К стати, все скрутки были потом пропаяны и хорошенько заизалированы, рекомендую всем делать именно так.
Теперь видос, но прежде чем его смотреть прочтите этот абзац, чтобы понимать, что там демонстрируется.1. Позле брызгания дворники делают 3 взмаха2. Регулировка прерывистого режима. Делается это так. Включаются дворники (делается взмах или несколько взмахов без разницы). Далее дворники выключаются, с этого момента начинается отсчет новой паузы. как только дворник опять включается в первый (прерывистый режим) пауза запоминается и дворники в прерывистом режиме работают с этой новой паузой. Перепрограммирование возможно в любой момент путем повторения указанных выше действий.
Сосбтвенно и все, смотрим видос ))
На этом все, будут вопросы более детально — отвечу, пишите.Благодарю за внимание
Recommendations
Политела рельюшка, она находится там где предохранители
Уже все решилось. Кнопка сломалась.
Пружина в замке зажигания не сломана случайно?У меня сломана, и было такое. Когда машина завелась я слишком сильно ключ назад поворачивал, и не было контакта в замке зажигания. Тоже тогда все перерыл!
Была такая же проблема. Поломка решилась заменой кнопки аварийки. Снимите кнопку. Разбери её и посмотри все ли усики целы на самой кнопке и какой у них контакт. Что бы проверить работы нужно замкнуть два контакта скрепкой. Повороты заработают. Позже скину фотографию контактов на замыкание.
кнопка аварийной сигнализации, заменить или просмотреть контактную группу, и будет счастье
там 3 контакта, продолговатое рэле от любой иномарки должно подойти. Но лучше сразу кнопку провеверить если достать кнопку из фишки повороты работать не будут
Они что с ней что без нее не работают
может быть сломан сам переключатель под рулевой?
Сигнал же работает. Переключение фар.
и реле у вас тоже мигает, значит дело вероятно в проводке… может отошло соединение какое
мигают повороты когда на сигнализацию ставится, это не реле поворотов сигнал даёт, а из блока сигнализации. Так что надо искать реле поворотов возле блока предохранителей и его проверять. А так же проверить кнопку аварийки на исправность.
номер реле поворотов: 7702188640, цена оригинала около 1500, замены около 800 (есть в наличии на складах). В принципе если реле исправно, то его можно найти по щелчкам — прямоугольная коробочка с металлическим креплением — ножкой у верхнего торца коробки. Посмотрите в моторном отсеке (черный ящик справа) возможно оно будет там)
нет, реле поворотов в моей реношке в районе предохранителей находится и щёлкает. В моторном находятся реле бензанасоса и реле питания ЭБУ.
кстати, вот артикул кнопки аварийки 77 00 817 335
Номера обозначений на электрических схемах элементов электрооборудования
107 — Аккумуляторная батарея
104 — Сигнализация
103 — Генератор
120 — Блок управления двигателем
146 — Датчик детонации 1
147 — Датчик атмосферного давления
149 — Датчик ВМТ
163 — Стартер
193 — Форсунка 1-го цилиндра
194 — Форсунка 2-го цилиндра
195 — Форсунка 3-го цилиндра
196 — Форсунка 4-го цилиндра
222 — Потенциометр положения дроссельной заслонки
224 — Реле давления в гидроусилителе рулевого управления
225 — Диагностический разъем
236 — Реле топливного насоса
238 — Реле блокировки впрыска
247 — Щиток приборов
250 — Датчик скорости движения автомобиля
251 — Двухфункциональный датчик температуры охлаждающей жидкости
272 — Датчик температуры всасываемого воздуха
319 — Панель управления кондиционером
336 — Реле электровентиляторов системы охлаждения
371 — Адсорбер улавливания паров бензина
411 — Реле давления в системе кондиционирования
503 — Блок управления декодера
565 — Блок дроссельной заслонки
777 — Предохранитель защиты цепи питания
778 — Катушка зажигания
784 — Блок двух реле управления
833 — Датчик уровня топлива и топливный насос
887 — Кислородный датчик
1016 — Блок предохранителей в салоне
1030 — Резистор
Схема автомобиля — Рено Логан
Рассмотрим схемы электрооборудования на такое авто, как Renault Logan с 2004 года выпуска. Вот один из отзывов владельца данного авто, из Москвы. Хороший бюджетный автомобиль, без понтов. Надежная рабочая лошадка на каждый день, за семь лет эксплуатации ни разу меня не подвела, менял: наконечники, ступ. подшипник, колодки тормозные и пару лампочек, на 60 тыс. полез поменять ремень, но он был как новый, поэтому оставил, езжу до сих пор, уже 120 тыс. пробега, думаю поменять. 8-и клапанные моторы очень надежные, масло не жрут, от замены до замены масло на одном уровне, к бензину тоже…В принципе, идеальный вариант для среднестатистической семьи!
Схема электросистемы управления двигателем
Электросхема соединений монтажного блока реле и предохранителей в моторном отсеке без/с кондиционером на Рено Логан
Схема соединений монтажного блока предохранителей в салоне на Renault Logan
Электросхема соединений генератора и стартера
Комбинация приборов — схема соединений
Электросхема соединений указателя уровня топлива, датчика давления масла, выключателя сигнализатора стояночного тормоза, датчика уровня тормозной жидкости, датчика скорости и иммобилайзера
Указатели поворота и аварийная сигнализация — электросхема
Эл.схема включения габаритного света
Схема соединений коммутационного блока на Рено Логан
Процесс снятия, замены блоков предохранителей
Дело не сложное, но поменять блок гораздо проблематичнее.
Салон авто
Процедура выглядит так.
- Снять плюсовую клемму с аккумулятора.
- Демонтировать крышку монтажного блока.
- Здесь имеется два винта под крестовую отвертку – нужно их открутить.
- После этого можно аккуратно вынуть блок с посадочного места.
- Далее потребуется отсоединить контактную группу модуля от машины и полностью снять устройство с автомобиля.
Главный фактор – все делать предельно осторожно, тонкие провода и чувствительные клеммы легко повредить при рывке или неосторожном движении
Подкапотное пространство
Процедура выглядит также, как и в салоне Логана. Сначала демонтируется крышка монтажного блока. Затем освобождаются крепежные винты, и модуль вынимается с посадочного места.
Здесь также на обратной стороне имеются выводы проводки, которые нужно аккуратно отключить для полного снятия устройства.
