Блок предохранителей рено логан салона и прикуривателя
Важно помнить об отсутствии на поверхности крышки монтажного блока обозначения прикуривателя. Предохранитель прикуривателя питается от сети аудиосистемы. Это заставляет ориентироваться именно по ее обозначению
Это заставляет ориентироваться именно по ее обозначению.
Поэтому вы без труда найдете, где находится очень важный элемент предохранитель прикуривателя, поскольку из-за многочисленных подключаемых рено логан предохранители 2006 нему гаджетов ноутбуки, смартфоны и. В числе самых распространенных причин перегорания блока присутствует факт подключения к бортовой сети Рено Логан большого числа одновременно функционирующих потребителей энергии. Если какое-либо из устройств потребляет ток, величина которого превышает 10А, то последующее перегорание обеспечено.
О мерах в плане безопасности
Блок предохранителей предназначается для предотвращения появления пожароопасной ситуации, которая возникает по причине замыкания в электросети авто Рено Логан. Даже наличие блока не позволяет быть стопроцентно застрахованным от неприятности.
В числе наиболее распространенных факторов, вызывающих пожар, присутствует выход со строя прикуривателя ввиду халатности при обращении с ним. Чтобы предотвратить подобную аварийную ситуацию потребуется:
- тщательным образом знакомиться с особенностями инструкций к подключаемым приборам (наиболее опасны преобразователи напряжения бортовой сети в 220В);
- приобретать исключительно качественные предохранители и реле;
- правильно выбирать штекер, что обеспечит его плотную посадку внутри гнезда питания и исключит самопроизвольное выпадение в условиях сильной тряски;
- питающий устройство кабель не должен подвергаться натяжке, что позволит штекеру удерживаться в гнезде;
- настоятельно рекомендуется не оставлять включенными приборы без присмотра в тех случаях, когда при отключении зажигания гнездо прикуривателя не обесточивается в машине Renault Logan.
Расположение элементов системы впрыска топлива и зажигания автомобиля renault logan показано на рисунках
Рис . 3.85 а .
1— Катушка зажигания; 2 — Воздушный фильтр; 3 — Корпус дроссельной заслонки; 4 — Датчик температуры всасываемого воздуха; 5 — Датчик давления во впускном коллекторе; 6 — Блок управления впрыском топлива и зажиганием; 7 — Датчик давления масла; 8 — Передний датчик кислорода; 9 — Датчик температуры охлаждающей жидкости; 10 — Датчик частоты вращения и положения коленчатого вала.
Рис . 3.856.
6— Блок управления впрыском топлива и зажиганием; 11 — Реле топливного насоса; 12 — Реле блокировки впрыска топлива.
Рис . 3.85 b .
13— Регулятор холостого хода; 14 — Потенциометр дроссельной заслонки; 15 — Форсунки.
8— Передний датчик кислорода.
Рис . 3.85 д
7— Датчик давления масла; 9 — Датчик температуры охлаждающей жидкости; 10 — Датчик частоты вращения и положения коленчатого вала.
Рис . 3.85 е .
4— Датчик температуры всасываемого воздуха; 5 -Датчик давления во впускном коллекторе.
Выбор типа сигнализации для последующей установки
Для автомобиля Рено Логан на рынке представлено огромное множество различных моделей нештатных систем сигнализации. Владельцу лишь остается сделать выбор и определиться с тем, какую систему ставить. Большинство современных систем в бюджетном сегменте имеют незначительные отличия, которые заключаются в следующем:
- Наличие системы автозапуска двигателя. Положительной стороной автозапуска является возможность прогрева силового агрегата в зависимости от требований владельца. Установка системы, оснащенной автозапуском, требует небольших, но дополнительных работ с системой зажигания Рено Логан;
Принцип работы системы автозапуска: автомобиль находится в закрытом состоянии, однако блок сигнализации запускает двигатель и начинается его прогрев.
- Также многие системы оснащаются аварийной кнопкой, сигнализирующей об опасности (такой тип аварийной кнопки обязательно входит в комплект системы с автозапуском).
Любая сигнализационная система содержит перечень правил по установке и эксплуатации, при соблюдении которых можно подключить основные элементы к системам автомобиля, остальные же действия должны быть совершены автолюбителем, исходя из собственного опыта и представлений о безопасности.
Предохранители и реле Рено Логан 2 (с 2014 года)
Оригинал или аналог
Беря в учет исключительно элементы – нет разницы в используемых предохранителях. На авто устанавливаются вставки единого образца.
Если дело касается реле, одна половина представляет собой общепринятые устройства. Вторая версия используется только на описываемом авто. Для примера можно взять реле вентилятора. Оригинал продается под артикулом 20240041. Если деталь перегорела или повреждена, ее можно заменить сторонним аналогом. Единственной разницей будет качество производства – аналоги обычно менее долговечные.
Снять и заменить блок предохранителей
Следует придерживаться простого алгоритма действий.
- Надежно закрепить машину в устойчивом положении.
- Отключить силовые жилы от аккумулятора.
- Снять крышку монтажника, используя подходящий инструмент.
- Освободить крепления устройства и вынуть его с посадочного места.
- Отсоединить от блока контактные клеммы проводов, после этого деталь можно полностью снять с машины.
Как снимаются блоки можно посмотреть на видео.
Замена предохранителей
Периодически один или несколько элементов в машине перегорает и требуется их замена. Поломка считается нормой, если происходит единично, без повторений. При обслуживании авто рекомендуется замену выполнять специальным пинцетом или щипцами. Вынимать вставку из гнезда руками запрещено.
Также следует придерживаться номинала элемента. Если в гнезде ставится предохранитель на 25 ампер, монтировать на его место деталь с отличающейся маркировкой категорически запрещается.
Предохранители и реле Рено Логан 2 (с 2014 года)
Предохранители и реле в автомобиле выполняют важные функции. Таким образом, предохранители предотвращают сгорание электрической цепи в случае сильного тока из-за того, что они сгорают сами.
Реле переключают большие токи в защитном корпусе распределительного устройства, что также значительно снижает вероятность возгорания. Сами реле управляются только переключателями и переключателями, управляющими относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в салоне автомобиля.
Именно о расположении, назначении, номинальных (токовых) характеристиках реле и предохранителей мы и поговорим в нашей статье.
Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке
Монтажный блок находится слева под крышкой. Чтобы снять крышку, сложите зажимы и поднимите ее.
Кроме того, в соответствии с обозначениями на изображении и расположением мы предоставили информацию о предохранителях и реле в соответствии с их функциональным назначением.
| № Ef-предохранитель, реле Er | Сила тока, А (номинальная) | Схема с питанием |
| Ef1 | 40 | Элемент правого лобового стекла с подогревом |
| Ef2 | 40 | Левый элемент лобового стекла с подогревом |
| Ef3 | 50 | АБС / ESP |
| Ef4 | 60 | иммобилайзер, цепь питания предохранителей в салоне F28-F31 |
| Ef5 | 60 | Блок питания внутренних предохранителей F11, F23-F27, F34 и F39 |
| Ef6 | тридцать | АБС / ESP |
| Ef7 | тридцать | обогрев заднего стекла и зеркал заднего вида |
| Ef8 | 15 | передние противотуманные фары |
| Ef9 | 15 | подогрев сидений |
| Ef10 | 15 | муфта кондиционера (с кондиционером) |
| 25 | первая скорость электровентилятора (оборудование без кондиционера) | |
| Ef11 | 25 | предохранитель реле управления двигателем |
| Ef12 | 40 | вентилятор |
| Ef13 | 15 | система управления двигателем |
| Er1 | 35 год | реле обогрева левого стекла |
| Er2 | 35 год | реле обогрева правого стекла |
| Er3 | ветры | реле топливного насоса |
| Er4 | ветры | реле компрессора кондиционера или электровентилятора первой скорости (в зависимости от комплектации) |
| Er5 | 35 год | реле управления двигателем |

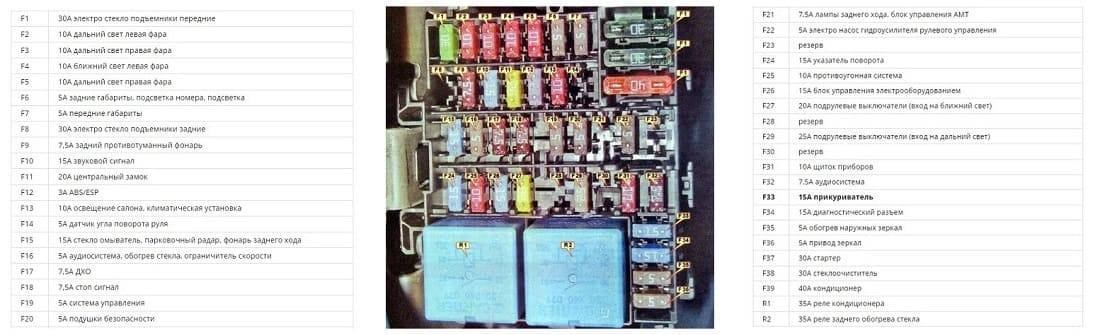

Предохранители и реле Реле Логан (с 2014 года) в салоне (панель приборов)
Кроме того, некоторые предохранители и реле расположены в кабине на приборной панели. Устанавливаются с левого торца. Сняв крышку, вы увидите следующее…
Название, обозначение и расположение предохранителей в соответствии с их применением приведены ниже.
| F1 | тридцать | передние электрические стеклоподъемники |
| F2 | 10 | левая фара дальнего света |
| F3 | 10 | правая фара дальнего света |
| F4 | 10 | левая фара ближнего света |
| F5 | 10 | правая фара дальнего света |
| F6 | 5 | задние габариты, освещение номерного знака, светотехника |
| F7 | 5 | передние размеры |
| F8 | тридцать | задние электрические стеклоподъемники |
| F9 | 7,5 | задний противотуманный фонарь |
| F10 | 15 | звуковой сигнал |
| F11 | ветры | центральный замок |
| F12 | 3 | АБС / ESP |
| F13 | 10 | внутреннее освещение, кондиционер |
| F14 | 5 | датчик угла поворота рулевого колеса |
| F15 | 15 | омыватель лобового стекла, стояночный радар, фонарь заднего хода |
| F16 | 5 | аудиосистема, стеклоподъемники, ограничитель скорости |
| F17 | 7,5 | ДХО |
| F18 | 7,5 | знак СТОП |
| F19 | 5 | система контроля |
| F20 | 5 | воздушная подушка |
| F21 | — | бронировать |
| F22 | 5 | бронировать |
| F23 | — | бронировать |
| F24 | 15 | указатель направления |
| F25 | 10 | противоугонная система |
| F26 | 15 | электрический блок управления |
| F27 | ветры | подрулевые переключатели (вход ближнего света) |
| F28 | — | бронировать |
| F29 | 25 | подрулевые переключатели (вход дальнего света) |
| F30 | — | бронировать |
| F31 | 10 | панель |
| F32 | 7,5 | аудио система |
| F33 | 15 | легче |
| F34 | 15 | диагностический разъем |
| F35 | 5 | зеркала заднего вида с подогревом |
| F36 | 5 | зеркальный блок |
| F37 | тридцать | стартер |
| F38 | тридцать | дворники |
| F39 | 40 | кондиционирование воздуха |
| R1 | 35 год | реле кондиционера |
| R2 | 35 год | реле обогрева заднего стекла |
Профилактические мероприятия
Схема предохранителей на Renault Logan 2
На табличке, которая находится на обороте крышек монтажных модулей, указана схема с обозначениями и подключением предохранителей.
Предохранители и реле под капотом авто
В моторном отсеке располагаются плавкие вставки для защиты следующего оборудования:
- бензонасоса;
- АБС;
- ЕСП;
- электрического вентилятора охлаждения двигателя;
- иммобилайзера;
- муфты компрессора кондиционера;
- элементов обогрева лобового стекла;
- катушки зажигания;
- передних противотуманных фар;
- датчика уровня топлива;
- антиобледенителя зеркал заднего вида;
- обогрева сидений водителя и переднего пассажира;
- системы управления двигателем и пр.
Кроме того, в некоторых модификациях панелей предохранителей имеются и другие потребители, подключенные к ним:
- диодов электровентилятора компрессора климатической установки и вентилятора радиатора;
- указателей поворота;
- подрулевого переключателя наружного освещения и т.п.
Помимо предохранителей, на плате располагаются реле, обеспечивающие правильное включение таких приборов:
- топливного насоса;
- изменения скорости вращения вентилятора;
- левого и правого обогрева ветрового стекла и пр.
Предохранители в салоне
На салонной плате с перемычками установлена защита для нескольких типов электроприборов:
- омывателя стекла;
- задних габаритов;
- подсветки госномера;
- ламп в фарах дальнего и ближнего света;
- стоп-сигнала;
- розетки прикуривателя;
- задних и передних габаритов;
- подачи напряжения на центральный замок;
- светильника в салоне;
- парктроника;
- дневных ходовых огней (ДХО);
- фар заднего хода;
- подушки безопасности;
- электровентилятора печки;
- передних стеклоподъемников;
- помпы гидроусилителя руля;
- щитка приборов;
- магнитолы;
- аварийной сигнализации;
- охранной системы;
- ограничителя скорости;
- блока управления трансмиссией и т.д.
Блок в салоне.
Профилактические мероприятия
Если отсутствует желание безпрерывно запасаться тоннами наборов предохранителей, следует применить стратегию противодействия их частым поломкам.
- Первым и более всераспространенным способом является, когда предохранители на аналог с большей мощностью. Мастерами рекомендуется использовать устройства с силой в 15А. Возможность перегорания минимизируется, а причинение вреда бортовой сети не происходит.
- 2-ой мерой будет корректность подбора устройства. На упаковочных тарах самых неоднозначных изделий обозначена потребляемая ими мощность. Отлично, если у их находится собственный элемент. Для предотвращения перегорания пристально читаем свойства намеченного к покупке устройства. Это более обычное действие по сопоставлению с выкорчевыванием предохранителя из посадочного гнезда.
- В-3-х, требуется верно подсоединять штекер. Из-за его несоответствия конструктивным особенностям гнезда, появляются выше обозначенные трудности.
Для обеспечения корректного подсоединения размещение контактов должно быть горизонтальным, но не вертикальным (т. е. по краям, но никак вверху и понизу). Такое действие дозволит исключить оплавление клемм в машине Рено Логан.
READ Как снять фару на Prado 150
Если неисправность все таки свершилась и предохранители пришли в негодность, то тут единственным выходом будет подмена. Процедура очень ординарна. Для того, чтоб извлечь предохранители из посадочного гнезда довольно будет поддеть плоско-профильной отверткой.
Снятие и замена бензонасоса на рено логан
Демонтированный бензонасос
Поскольку бензонасос стоит в самом топливном баке, а расположен он под задним сиденьем, то придется демонтировать задний диван. Если оклеена шумоизоляция, вместе с отверстием для доступа до насоса топлива, то ее придется вырезать. Конечно, не всю, а только часть, которая мешает для нормального доступа.
Теперь рассмотрим сам процесс демонтажа:
Отсоединяем с разъемов провода подачи электропитания на бензонасос.
Одна из фишок бензонасоса вблизи
Стрелками отмечены колодка и топливопровод
- Выкрутив гайки крепления, демонтируем трубки подачи топлива.
- Снимаем пластиковый фиксатор, который удерживает бензонасос.
- Теперь, когда ничего не мешает можно вытянуть всю сборку топливного насоса.
Один из вариантов съёма бензонасоса при помощи съёмника и ключа
Конструкция из пассатижей и металлической трубы
- Для установки новой детали, необходимо разобрать узел и сменить сам бензонасос и фильтрующую сетку.
Разобранный для диагностики бензонасос
Грязная сетка бензонасоса
- Монтаж проводится обратно разборке.
Совмещаем стрелочки топливного насоса и на кузове
- Последним этапом становится проверка на работоспособность.
Итак, демонтаж бензонасоса на Рено Логан проводится довольно просто и легко при минимальном наборе инструментов.
Предохранители и реле Рено Логан 2
Блок предохранителей и реле в моторном отсеке рено логан 2.
Блок расположен около аккумуляторной батареи.
Для доступа к элементам блока отжимаем два фиксатора и снимаем крышку блока.
Схема расположения предохранителей и реле в блоке.
Назначение. Таблица.
№ | Сила тока. | Защищаемые цепи |
Ef1 | 40 | правый элемент обогрева ветрового стекле, реле правого элемента обогрева ветрового стекла Er2 |
Ef2 | 40 | левый элемент обогрева ветрового стекла, реле левого элемента обогрева ветрового стекла ER1 |
Ef3 | 50 | блок управления ABS/ESP |
Ef4 | 60 | иммобилайзер, цепи питания предохранителей F28, F29. F30 и F31 в блока предохранителей и реле в салоне |
Ef5 | 60 | цепи питания предохранителей F11, F23, F24, F25, F26. F27. F34 и F39 в блоке предохранителей и реле в салоне |
Ef6 | 30 | блок управления ABS/ESP |
Еf7 | 30 | обогрев заднего стекла, обогрев наружных зеркал заднего видь |
Ef8 | 15 | передние противотуманные фары |
Ef9 | 15 | обогрев передних сидений |
Ef10 | 15 | муфта компрессора кондиционера через реле компрессора кондиционера Ег4 (комплектация с кондиционером) |
25 | реле 1 -й скорости электровентилятора Er4. электровентилятор системы охлаждения двигателя (комплектация без кондиционера); | |
Ef11 | 25 | главное реле ЭСУД Er5; реле топливного насоса Er3, топливный насос, датчик уровня топлива, катушка зажигания (двигатель 1,6 8V К7М), катушки зажигания 3 и 4 цилиндров (двигатель 1,6 16V К4М); главное реле ЭСУД Er5, обмотка реле компрессора кондиционера Er4 (комплектация с кондиционером), обмотка реле 1-й скорости вращения электровентилятора Ег4 (комплектация без кондиционере), цепь предохранителя Ef 13, электронный блок управления двигателем |
Ef12 | 40 | блок реле электровентилятора системы охлаждения двигателя |
Ef13 | 15 | система управления двигателем |
Реле | ||
Er1 | 35 | реле левого элемента обогрева ветрового стекла |
Er2 | 35 | репе правого элемента обогрева ветрового стекла |
Er3 | 20 | реле топливного насоса |
Er4 | 20 | реле компрессора кондиционера (комплектация с кондиционером) реле 1-й скорости вращения электровентилятора (комплектация без кондиционера) |
Er5 | 35 | главное реле ЭСУД |
Блок предохранителей в салоне Renault Logan 2.
Находится с левой стороны панели приборов. Для доступа к предохранителям откройте дверь, затем плоской отверткой подденьте нижний край крышки и снимите ее.
Расшифровка предохранителей и реле рено логан 2.
№ | Сила тока, А | Защищаемые цепи |
F1 | 30 | электростеклоподъемники передние |
F2 | 10 | дальний едет (левая фара) |
F3 | 10 | дальний едет (правая фара) |
F4 | 10 | ближний свет (левая фара) |
F5 | 10 | ближний свет (правая фара) |
F6 | 5 | габаритный сеет (левая сторона) |
F7 | 5 | габаритный едет (правая стороне), подсветка |
F8 | 30 | электростеклоподъемники задние |
F9 | 7.5 | задний противотуманный фонарь |
F10 | 15 | звуковой сигнал |
F11 | 20 | центральный замок |
F12 | 3 | антиблокировочная система/система курсовой устойчивости, сигналы торможения |
F13 | 10 | плафон освещения салона, фонарь освещения багажного отделения, блок управления климатической установкой |
F14 | 5 | датчик угла поворота рулевого колеса (с системой курсовой устойчивости) |
F15 | 15 | стеклоомыватель, стеклоочиститель фонарь света заднего хода, блок управления парковочным радаром |
F16 | 5 | аудиосистема, блок управления парковочным радаром, блок сигнализации не пристёгнутого ремня безопасности, выключатель ограничителя регулятора скорости, реле обогрева заднего стекла R2 (обмотка), реле обогрева ветрового стекла Er1 и Ег2 (обмотка) |
F17 | 7.5 | лампы дневных ходовых огней |
F18 | 7.5 | сигналы торможения |
F19 | 5 | система управления |
F20 | 5 | система подушек безопасности |
F21 | — | резерв |
F22 | 5 | резерв |
F23 | — | резерв |
F24 | 15 | указатели поворота |
| F25 | 10 | блок управления электрооборудованием, противоугонная система |
F26 | 15 | блок управления электрооборудованием, габаритные огни, электропривод наружных зеркал, боковые указатели поворота, выключатель центрального замка и аварийной сигнализации |
F27 | 20 | под рулевые переключатели |
F28 | — | резерв |
F29 | 25 | под рулевые переключатели |
F30 | — | резерв |
F31 | 10 | щиток приборов |
F32 | 7.5 | аудиосистема |
F33 | 15 | предохранитель прикуривателя renault logan 2 |
F34 | 15 | диагностический разъем, разъем для аудиосистемы |
F35 | 5 | обогрев наружных зеркал заднего вида |
F36 | 5 | электропривод наружных зеркал заднего вида |
F37 | 30 | стартер, блок управления электрооборудованием |
F38 | 30 | стеклоочиститель |
F39 | 40 | климатическая установка |
Реле | ||
Ток, А | Наименование | |
R1 | 35А | реле климатической установки |
R2 | 35А | реле обогрева заднего стекла |
Метки: Блок предохранителей Renault
“Питер – АТ”
ИНН 780703320484
ОГРНИП 313784720500453
Таблица 3: ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА В САЛОНЕ РЕНО ЛОГАН
| Обозначение предохранителя (номинальный ток, А) | Защищаемые элементы |
|---|---|
| F01 (20 A) | Цепи: очистителя ветрового стекла; обмотки реле обогрева заднего стекла |
| F02 (5 A) | Цепи: электропитания комбинации приборов; обмотки реле К5 топливного насоса и катушки зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания |
| F03 (20 A) | Цепи: ламп сигналов торможения; лампы света заднего хода; омывателя ветрового стекла |
| F04 (10 A) | Цепи: блока управления подушками безопасности; ламп указателей поворотов; диагностического разъема системы управления двигателем; катушки иммобилайзера |
| F09 (10 A) | Цепи: лампы головного света левой блок-фары (ближний свет); сигнализатора включения ближнего света фар в комбинации приборов; насоса омывателя фар |
| F10 (10 A) | Цепь лампы головного света правой блок-фары (ближний свет) |
| F11 (10 A) | Цепи: лампы головного света левой блок-фары (дальний свет); сигнализатора включения дальнего света фар в комбинации приборов |
| F12 (10 A) | Цепь лампы головного света правой блок-фары (дальний свет) |
| F13 (30 A) и F14 (30 A) | Цепи электростеклоподъемников задних и передних дверей соответственно |
| F15 (10 A) | Цепь ЭБУ АБС |
| F17 (15 A) | Цепь звуковых сигналов |
| F18 (10 A) | Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря; лампы освещения номерного знака; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола; зуммера коммутационного блока |
| F19 (7,5 A) | Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; лампы плафона освещения вещевого ящика |
| F20 (7,5 A) | Цепи: лампы и сигнализатора включения заднего противотуманного фонаря |
| F21 (5 A) | Цепь элементов обогрева наружных зеркал заднего вида |
| F28 (15 A) | Цепи: лампы плафона освещения салона; лампы плафона освещения багажника; постоянного электропитания головного устройства звуковоспроизведения |
| F29 (15 A) | Цепи: выключателя аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем |
| F30 (20 A) | Силовая цепь центрального замка |
| F31 (15 A) | Цепь обмотки реле К8 противотуманных фар |
| F32 (30 A) | Силовая цепь реле обогрева заднего стекла |
| F36 (30 A) | Силовая цепь реле К1 вентилятора отопителя |
| F37 (5 A) | Цепи электроприводов наружных зеркал заднего вида |
| F38 (10 A) | Цепи: прикуривателя; электропитания головного устройства звуковоспроизведения от замка зажигания |
| F39 (30 A) | Цепь обмотки реле К1 вентилятора отопителя |
Блок в салоне
Схема
Подробное описание
F01 20А — стеклоочиститель, обмотка реле обогрева заднего стекла
F02 5А — приборная панель, обмотки реле К5 топливного насоса и катушки зажигания, система управления двигателем от замка зажигания (ЭБУ)
F0З 20А — лампы стоп-сигналов, лампа заднего хода, омыватель лобового стекла
F04 10А — блок управления подушками безопасности, лампы поворотников, диагностический разъем, иммобилайзер
F05 – F08 – Свободно
F09 10А — ближний свет в левой фаре, лампа включения ближнего света на панели, насос омывателя фар
F10 10А — ближний свет в правой фаре
F11 10А — левая фара, дальний свет, лампа включения дальнего на панели приборов
F12 10А — правая фара, дальний свет
F13 30А — задние электрические стекло подъемники.
F14 30А — передние электрические стекло подъемники.
F15 10А — АБС
F16 15А — Подогрев передних сидений
F17 15А — Звуковой сигнал
F18 10А — Лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря; лампы освещения номерного знака; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола; зуммера коммутационного блока
F19 7,5А — Лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; лампы плафона освещения вещевого ящика
F20 7,5А — Лампы и сигнализатора включения заднего противотуманного фонаря
F21 5А — Обогрев боковых зеркал
F22 — Резервный
F23 — Резервный, сигнализация
F24 — Резервный
F25 — Резервный
F26 — Резервный
F27 — Резервный
F28 15А — Лампы плафона освещения салона и багажника; постоянного электропитания головного устройства звуковоспроизведения
F29 15А — Общее питание (выключателя аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем)
F30 20А — Блокировка дверей и багажника, центральный звонок
F31 15А—Цепь обмотки реле К8 противотуманных фар
F32 30А — Обогрев заднего стекла
F33 — Резервный
F34 — Резервный
F35 — Резервный
F36 30А — Кондиционер, отопитель
F37 5А — Электропривод зеркал
F38 10А — Прикуриватель; электропитание головного устройства звуковоспроизведения от замка зажигания
F39 30А — Цепь обмотки реле К1 вентилятора отопителя; панель управления климатической установкой
Замена и ремонт деталей монтажного блока
Подобные узлы на современных автомобилях делаются необслуживаемыми. Блочная конструкция не подразумевает возможности ремонта или замены отдельных частей.
Некоторые автомобилисты пытаются перепаивать контактные группы или менять отдельные части блока. Процедура завершается успешно, но долговечность ремонта остается под сомнением.
Логан не заводится, перегорает предохранитель f19
Если постоянно горит 9 вставка – проблема скрывается в работе модуля АБС. Устройство запитано отдельно от общей магистрали. При этом, управление модулем происходит через ЭБУ. Головной блок видит, что механизм поврежден (отключен) и не дает запустить силовую установку.
При подобной проблеме следует тщательно проверить все провода и датчики системы.
Не заводится стартер, не крутит, реле щелкает
Самыми распространенными причинами являются.
- Износ щеток стартера. Когда нет питания – устройство работать не будет.
- Поломка бендикса или втягиваюшего реле.
- Отошел или окислился силовой провод, что препятствует нормальному прохождению электричества.
- Повреждены обмотки мотора.
Изначально следует показать машину проверенному мастеру для диагностики. .
Led на Логан, обманка из реле
Когда пользователь хочет установить на машину новый, диодный свет, часто возникают проблемы с работой обновленной оптики. При постоянном мерцании диода или прочих неприятностях следует понимать, что сопротивление и принцип действия диода отличается от классической системы.
Решается проблема просто. Для исправления «бага» требуется врезать в проводку обычную релюшку. Как это сделать указано на схеме.
О мерах в плане безопасности
Блок предохранителей предназначается для предотвращения появления пожароопасной ситуации, которая возникает по причине замыкания в электросети авто Рено Логан. Даже наличие блока не позволяет быть стопроцентно застрахованным от неприятности.
В числе наиболее распространенных факторов, вызывающих пожар, присутствует выход со строя прикуривателя ввиду халатности при обращении с ним.
Чтобы предотвратить подобную аварийную ситуацию потребуется:
- тщательным образом знакомиться с особенностями инструкций к подключаемым приборам (наиболее опасны преобразователи напряжения бортовой сети в 220В);
- приобретать исключительно качественные предохранители и реле;
- правильно выбирать штекер, что обеспечит его плотную посадку внутри гнезда питания и исключит самопроизвольное выпадение в условиях сильной тряски;
- питающий устройство кабель не должен подвергаться натяжке, что позволит штекеру удерживаться в гнезде;
- настоятельно рекомендуется не оставлять включенными приборы без присмотра в тех случаях, когда при отключении зажигания гнездо прикуривателя не обесточивается в машине Renault Logan.
Диагностика бензонасоса
Чтобы не прогадать с покупкой новой детали, стоит быть уверенным, что не работает именно бензонасос. Для этого придётся провести ряд диагностических операций. Итак, приступим:
- Первой диагностической операцией будет простое включение замка зажигания. Если повернуть ключ в положение №2, то бензонасос создаст определенный звук, который будет слышно. Если он не появился, то точно причина в нем.
- Следующим этапом становится исследование предохранителей и реле. Исследовать предохранитель (F02 (5 A)), который отвечает за работу бензонасоса, и определить его работоспособность. В случае необходимости сменить.
Расположение предохранителей в основном блоке
- Теперь следует провести диагностику реле. Для этого необходимо повернуть несколько раз ключ зажигания, если оно щелкает, то все хорошо. Через диагностические программы которые работают через разъём проверить реле не удастся.
- Если все вышеупомянутые элементы целы, то бензонасос – «мёртв» и подлежит замене.
