Рено логан схема предохранителей

Процесс снятия и замены

Для замены неисправных деталей вам понадобится пластиковый пинцет, который идет в комплекте с вашим автомобилем, и отвертка с узким плоским лезвием.

Под капотом

Порядок действий следующий:

1. Выключите зажигание и выньте ключ из замка,
2. Возьмите пинцет.
3. Откройте дверь водителя.
4. Снимаем крышку с салона.
5. Откройте капюшон.
6. Снимите крышку монтажного блока, защелкнув защелки с нужной стороны (для машин, собранных до 17.05.2005) или сдвинув зажимы (для машин, собранных после 17.05.2005).
7. Вытащите неисправное реле или предохранитель пинцетом или вручную. Если это не сработает, вы можете использовать отвертку, вставив ее наконечник в прорезь на предохранителе и потянув вверх.
8. Устраните причину выхода из строя предохранителя или реле.
9. Установите новый предохранитель или реле.
10. Установите на место снятые детали.

Об особенностях устройства системы

Конструкция системы подачи топлива в мотор Рено Логан подразумевает присутствие нескольких компонентов, посредством которых топливно-воздушная смесь под давлением попадает в камеры сгорания цилиндров. Основными элементами данной система являются:

• бензобак;
• магистральный топливопровод;
• топливная рампа;
• обратная магистраль;
• форсунки;
• регулятор давления;
• топливный бензанасос;
• датчик уровня и фильтр.

Иногда требуется замена бензонасоса. Функционирование рассматриваемой системы подчинено бортовому компьютеру, который в реальном времени по сигналам от различных датчиков осуществляет корректировку работы с целью обеспечения подачи смеси в камеры сгорания с оптимальным соотношением топлива и воздуха.

Предохранители и реле Рено Логан 2 (с 2014 года)

ПодробностиРодительская категория: Устройство и ремонт Рено Логан

Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.

Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины.

Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.

Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке

Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.

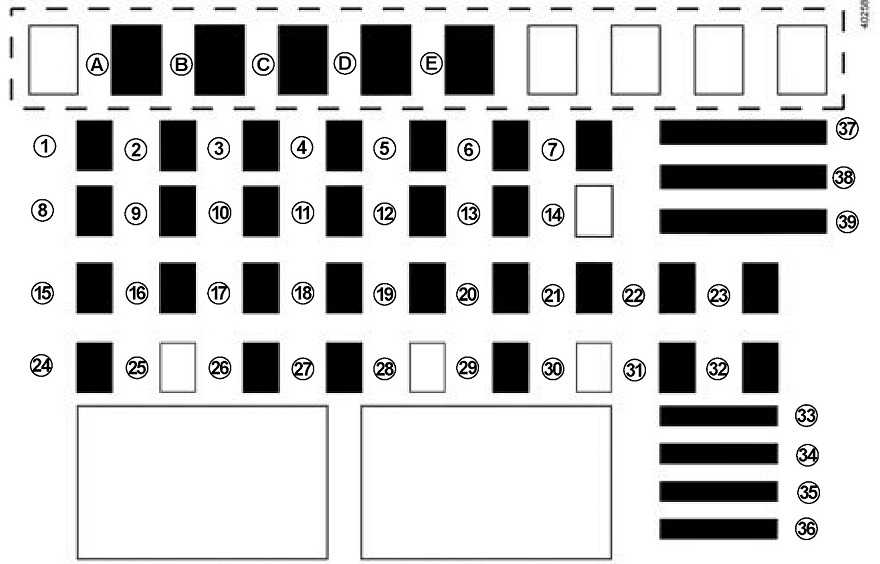

Перед вами предстанет примерно следующая картина.

Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне , (крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в таблице

Таблица: Цепи, защищаемые плавкими предохранителями

Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков.

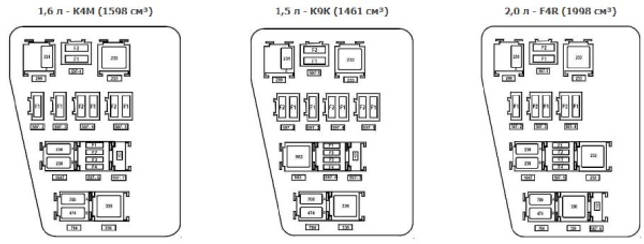

1-й вариант расположения предохранителей в моторном отсеке

10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть)

10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть)

таблица 10.2

2-й вариант расположения

Реле:

Замена предохранителей

№ Ef- предохранитель, Er-реле Сила тока, А (номинал) Питаемая цепь Ef1 40 Правый элемент обогрева ветрового стекла Ef2 40 Левый элемент обогрева ветрового стекла Ef3 50 ABS/ESP Ef4 60 иммобилайзер, цепь питания предохранителей в салоне F28-F31 Ef5 60 Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39 Ef6 30 ABS/ESP Ef7 30 обогрев заднего стекла и зеркал Ef8 15 противотуманные фары передние Ef9 15 обогрев сидений Ef10 15 муфта кондиционера (комплектация с кондиционером) 25 первая скорость электровентилятора (комплектация без кондиционера ) Ef11 25 предохранитель для реле системы управления двигателем Ef12 40 электровентилятор системы охлаждения Ef13 15 система управления двигателем Er1 35 реле левого обогрева стекла Er2 35 реле правого обогрева стекла Er3 20 реле топливного насоса Er4 20 реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации) Er5 35 реле управления двигателем

Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)

Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…

Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.

F1	30	электростеклоподъемники передние
F2	10	дальний свет левая фара
F3	10	дальний свет правая фара
F4	10	ближний свет левая фара
F5	10	дальний свет правая фара
F6	5	задние габариты, подсветка номера, подсветка
F7	5	передние габариты
F8	30	электростеклоподъемники задние
F9	7.5	задний противотуманный фонарь
F10	15	звуковой сигнал
F11	20	центральный замок
F12	3	ABS/ESP
F13	10	освещение салона, климатическая установка
F14	5	датчик угла поворота руля
F15	15	стеклоомыватель, парковочный радар, фонарь заднего хода
F16	5	аудиосистема, обогрев стекла, ограничитель скорости
F17	7.5	ДХО
F18	7.5	стоп сигнал
F19	5	система управления
F20	5	подушки безопасности
F21	—	резерв
F22	5	резерв
F23	—	резерв
F24	15	указатель поворота
F25	10	противоугонная система
F26	15	блок управления электрооборудованием
F27	20	подрулевые выключатели (вход на ближний свет)
F28	—	резерв
F29	25	подрулевые выключатели (вход на дальний свет)
F30	—	резерв
F31	10	щиток приборов
F32	7,5	аудиосистема
F33	15	прикуриватель
F34	15	диагностический разъем
F35	5	обогрев наружных зеркал
F36	5	привод зеркал
F37	30	стартер
F38	30	стеклоочиститель
F39	40	кондиционер
R1	35	реле кондиционера
R2	35	реле заднего обогрева стекла

Обозначения с описанием для рестайлинга

Расположение предохранителей

Каждый элемент устанавливается на строго отведенной позиции. Здесь невозможно встретить непонятные схемы отечественных машин. На авто с мотором 8 клапанов плавкие элементы стоят в аналогичном месте, что и в двигателе с 16 заслонками.

Реле и предохранители вентилятора охлаждения

На авто с кондиционером для большой и малой скорости вращения привода отвечают элементы К2 и К3 подкапотного блока соответственно.

Предохранитель и реле печки

Система отопителя подключается по аналогичной схеме остального оборудования. Предохранитель управления печкой F19 проводит питание на соответствующее реле К1. Последнее замыкает контакты моторчика и позволяет регулировать его работу.

Вставки F9/10. Проводка сопряжена с релюшками, установленными в отдельных местах, независимо от монтажного блока. Расположение элементов можно установить пройдя по цепи от оптического элемента. Для правой и левой сторон будет зеркально.

Реле и предохранители вентилятора охлаждения

На авто с кондиционером для большой и малой скорости вращения привода отвечают элементы К2 и К3 подкапотного блока соответственно.

Предохранитель и реле печки

Система отопителя подключается по аналогичной схеме остального оборудования. Предохранитель управления печкой F19 проводит питание на соответствующее реле К1. Последнее замыкает контакты моторчика и позволяет регулировать его работу.

Рено Дастер после рестайлинга

Модернизация Renault Duster была осуществлена через три года после выпуска первой модели. Изменения коснулись внешнего облика, силовых агрегатов, трансмиссии, а также расширено оснащение электронными системами. Для защиты бортовой сети используются монтажные блочки. На крышках блоков предохранителей Дастера нет схемы. Рассмотрим подробно расположение блочков Renault Duster, а также назначение защитных элементов.

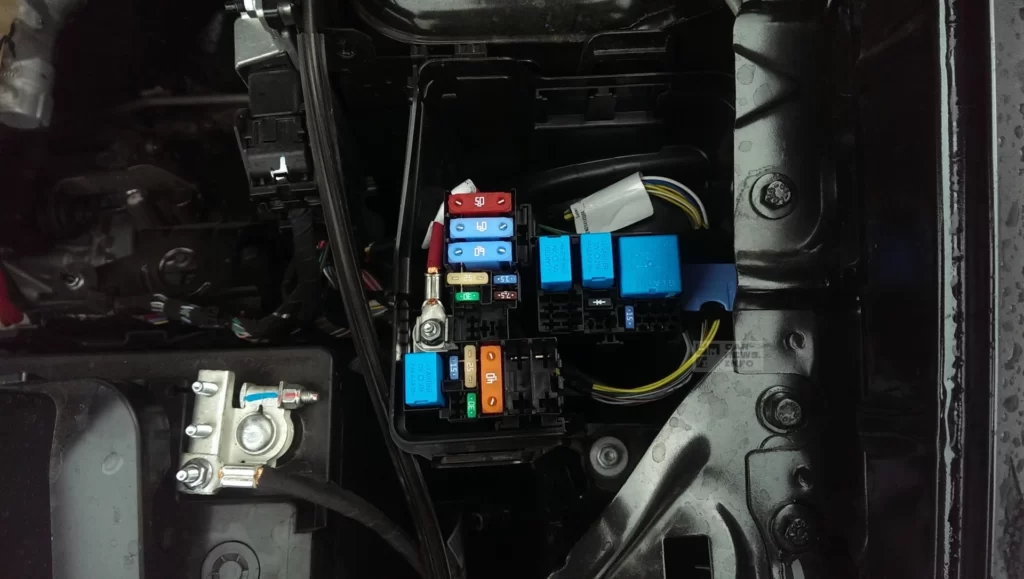

Дастер предохранители под капотом

Предохранители моторного отсека Рено Дастер имеют следующую компоновку:

• Ef1 – передние ПТФ (10А);
• Ef2 – ЭБУ кузовным оборудованием (7,5A);
• Ef3 – система подогрева внешних зеркал, заднего стекла (30А);
• Ef4, Ef7 – ESC (25, 50А);
• Ef5 – питающие линии защитных элементов салонного блока: F11, F24-27, F34, F39, F41 (60А);
• Ef6 –замок зажигания, питающие линии защитных элементов салонного блока: F28, F31, F38, F43, F46, F47 (60А);
• Ef8 – розетка в багажном пространстве (80А);
• Ef9, Ef13, Ef19, Ef20 – не задействован;
• Ef10, Ef11 – подогревательный комплекс лобового стекла (40А);
• Ef12 – стартер (30А);
• Ef14 – ЭБУ солового агрегата (25А);
• Ef15 – муфта с реле компрессора кондиционера (15А);
• Ef16 – охлаждающий вентилятор радиатора (50А);
• Ef17 – управляющая программа автоматической трансмиссии (40А);
• Ef18 – ГУР (80А);
• Ef21 – кислородный датчик и положения распределительного вала, клапана изменения фаз и продувки адсорбера (15А);
• Ef22 – насос для подачи топлива, управляющая программа охлаждающего вентилятора радиатора, катушки зажигания, ЭБУ силового агрегата, форсунки;
• Ef23 – предохранитель бензонасоса Renault Duster.

Реле

Отдельным блоком в подкапотном пространстве расположены реле Рено Дастер:

• Er1 – сигнал (20А);
• Er2 – звуковое сопровождение охранной сигнализации (20А);
• Er3, Er9 – стартер 1, 2 (35, 20А);
• Er4 – ЭБУ силового агрегата (35А);
• Er5 – муфта компрессора кондиционера (20А);
• Er6 – реле топливного насоса (20А);
• Er7 – охлаждающий вентилятор радиатора, второй подогревательный комплекс лобового стекла (35А);
• Er8 – первый подогревательный комплекс лобового стекла (35А).

Предохранители Дастер рестайлинг в салоне

Схема силового салонного блока Рено Дастер после рестайлинга разделена на несколько зон. Далее представлена каждая из них:

260-2:

• F1, F4, F7-F10 – не задействован;
• F2 – левая и правая передняя фара, ЭБУ кузовного оборудования (25А);
• F3 – 4WD (5А);
• F5 – розетка (15А);
• F6 – ЭБУ кузовного оборудования (5A).

260-1:

• A – реле вентилятора кондиционера;
• B – реле обогрева зеркал;
• F1 – привода стекол передних дверей (30А);
• F2, F4 – дальний и ближний свет блок-фары с левой стороны соответственно (10А);
• F3, F5 – дальний, ближний свет блок-фары с правой стороны соответственно (10А);
• F6 – фонари сзади (5А);
• F7 – габариты спереди (5A);
• F8 – привода стекол дверей сзади (30А);
• F9 – ПТФ сзади (7,5А);
• F10 – сигнал (15А);
• F11 – система автоматической блокировки замков дверей (20А);
• F12 – стоповые огни, ABS, ESC (5A);
• F13 – подсветка перчаточного ящика, салонного и багажного пространства (10А);
• F14, F30 – не задействован;
• F15 – передние дворники (15А);
• F16 – мультимедийный комплекс (15А);
• F17 – ДХО (7,5А);
• F18 – стоповые огни (7,5А);
• F19 – приборная панель, электронный коммутатор, система впрыска (5А);
• F20 – SRS (5A);
• F21 – лампа заднего хода, 4WD (7,5А);
• F22 – ГУР (5A);
• F23 – сигнализатор не пристегнутого ремня безопасности, регулятор скорости, программа помощи при парковке (5А);
• F24, F25 – централизованный электронный коммутатор в салоне (15, 5А);
• F26 – поворотники (15А);
• F27, F29 – рычаги управления под рулевой колонкой (20, 25А);
• F28 – сигнал (15А);
• F31 – приборная панель (5А);
• F32 – вентиляционный комплекс, управляющая программа системой кондиционирования, разъем для подсоединения дополнительного оборудования, радио (7,5A);
• F33 – предохранитель прикуривателя Renault Duster (20А);
• F34 – разъем для подсоединения диагностического или аудио оборудования (15А);
• F35 – подогревательный комплекс зеркала заднего вида (5А);
• F36 – привод внешних зеркал (5A);
• F37 – стартер, централизованный электронный коммутатор в салоне (30А);
• F38 – передние дворники (30А);
• F39 – вентиляционный комплекс (40А).

750:

A – реле блокировки приводов задних стекол;

703:

• A – реле розетки в багажном пространстве;
• B – не задействован.

Предохранители и реле монтажных блоков Рено Логан 1.4

Бп в салоне

Для начала рассмотрим схему и назначения предохранителей в салоне. Как сказано выше, этот блок расположен с левой стороны торпеды, в районе рычага открытия капота. Чтобы добраться до него, вам нужно будет снять пластмассовую декоративную накладку — под ней находятся все элементы устройства.

Схема устройства, которое находится в салоне автомобиля

На вашем автомобиле в зависимости от комплектации могут быть установлены не все детали устройства. Тем не менее, мы рассмотрим предназначение каждого из элементов. Ниже представлена расшифровка.

Таблица предназначения деталей БП, расположенного в салоне транспортного средства Рено Логан

Здесь же следует рассказать вам о предохранителе прикуривателя. Этот компонент чаще других выходит из строя, что можно назвать «болезнью» Рено Логан. Источник питания подает ток на предохранитель мощностью 10 ампер. Уже от БП через провода подается напряжение на гнездо в консоли.

Если вы заметили неполадки в работе, то в первую очередь стоит проверить предохранитель прикуривателя. Он маркируется красным цветом и имеет номер 38. Помните о том, что непосредственно устройства, отвечающего за прикуриватель, в машине нет, поскольку он потребляет напряжение от медиа-системы или магнитолы, в зависимости от того, что установлено в авто. Поэтому при проверке детали на работоспособность нужно проверить функционирование именно номера 38.

В том случае, если в определенный момент напряжение будет больше 10 ампер, то предохранитель в салоне перегорит — в этом не сомневайтесь. Тем не менее абсолютным лидером по количеству перегорания деталей в автомобилях Рено Логан является электронасос.

Сейчас читают: Как подключить и установить ходовые огни Рено Логан — автомобильный портал

Также одной из распространенных проблем является несоответствие размеров штекера прибора и гнезда прикуривателя. Если контакт между штекером подключаемого устройства и клеммами недостаточный, то это может привести к перегреву последних. Соответственно, в случае перегрева клеммы могут расплавиться, в результате чего в проводке может возникнуть короткое замыкание.

Расположение предохранителей и реле в Renault Duster

Блок предохранителей

1 поколение Дачия Логан или Рено имеет два монтажных блока. Примечательно, что модули полностью совпадают по расположению с моделью Степвей. Первый блок находится в непосредственной близости от аккумуляторной батареи. Черная коробка представляет собой корпус устройства, закрытый от попадания влаги и пыли крышкой.Вторая часть устанавливается в салоне с левой стороны на боковой части приборной панели, у двери, находится небольшая крышка. Щиток снимается и под ним можно найти плавкие вставки и реле. После рестайлинга машины расположение блоков не изменилось.

Предохранители в салоне

Отвечают за вспомогательное оборудование, не связанное с силовой установкой. Обозначение каждого элемента можно найти на обратной стороне крышки. Здесь схематично показана роль каждого элемента.

Моторный отсек

На дальнейшем фото представлен монтажный блок, расположенный под капотом. У обновленной версии 17 года расположение элементов незначительно отличается.

Схема предохранителей и реле

Чтобы разобраться в схеме подключения принципиальная методика не нужна. К каждому предохранителю подключается фаза прибора и плавкая вставка защищает цепь от перенагрузки. Каждый элемент может одновременно питать 4 или 6 приборов, если позволяет его мощность.

Расшифровка/распиновка блока предохранителей

Описание плавких вставок, расположенных под капотом выглядит так:

• F1 – подача питания замка зажигания и его потребителей;
• F2 – на авто без кондея питает вентилятор головного радиатора;
• F3 – топливный насос, ЭСУД, катушки зажигания;
• F4 – ЭБУ и главное реле;
• F5 – пустой;
• F6 – предохранительная панель салонного блока;
• F7 – силовые магистрали релюшек кондиционера;
• F8/9 – силовые магистрали ЭБУ и АБС.

Салонный блок больше, но предохранители здесь менее производительные:

• 1 — Очиститель лобового стекла, обмотки возбуждения реле нагревателя окна кормовой части.
• 2 — Управление питанием приборной доски, бензонасоса и катушки зажигания.
• 3 — Стопы и мотор омывателя.
• 4 — Повороты, иммобилайзер, диагностический разъем.
• 9/12 – цепи включения ближнего света левой и правой фары соответственно и насоса омывайки.
• 10/11 – ближний/дальний свет левой фары.
• 13/14 –электроподъемники стекол.
• 15 – цепи ЭБУ и АБС.
• 16 – подогрев передних сидений.
• 17 – клаксон.
• 18/19 – подсветка внешняя, салона и бардачка.
• 20 – задние противотуманки.
• 28 – лампы освещения салонного пространства.
• 29 – управление аварийкой, поворотами, дворников и ЦЗ.
• 30 – центральный замок и коммутационный блок.
• 31 – силовая цепь противотуманок.
• 32/36 – нагревательный тэн кормового окна и обмотка вентилятора печки.
• 37 – управление зеркалами заднего вида.
• 38 – прикуриватель.
• 39 – вентилятор печки.

Блок предохранителей и реле №2 расположенный под капотом Рено Логан 2

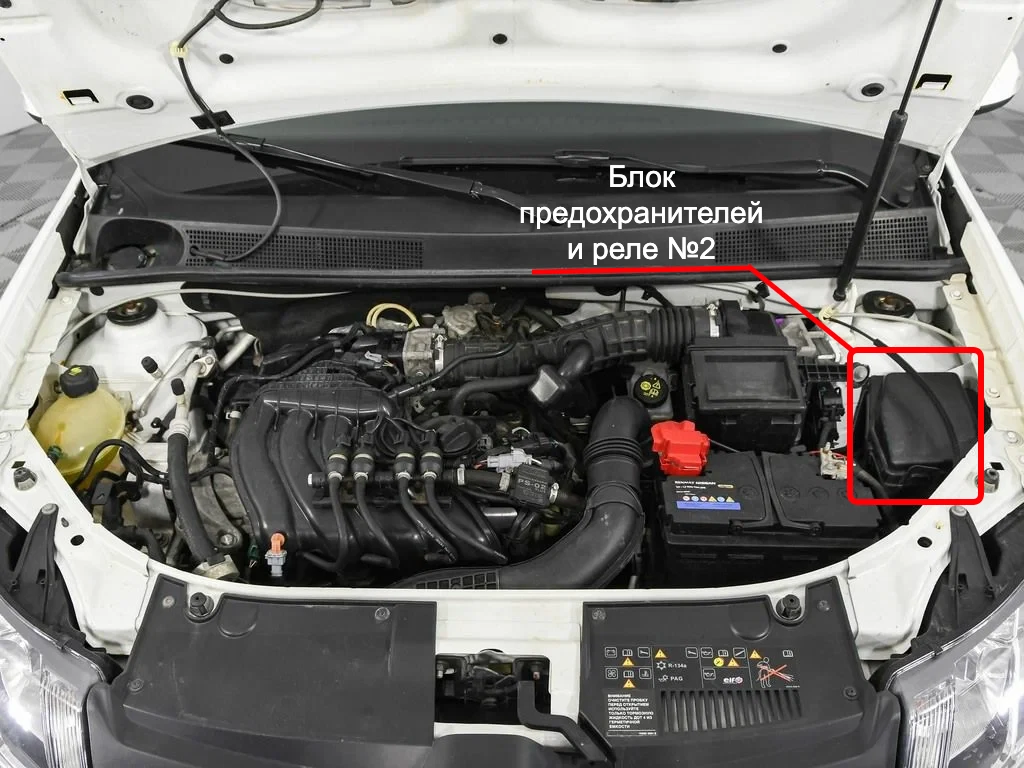

Блок №2 расположен под капотом автомобиля слева по ходу автомобиля рядом с левым крылом. Доступ к блоку прост и удобен. Для доступа к предохранителям и реле данного блока нужно просто снять защитную пластиковую крышку, отжав фиксаторы и потянув крышку вверх.

Таблица с описанием назначения предохранителей и реле в блоке №2

№	Сила тока, А	Цвет пр-ля	Наименование потребителя
1	40	оранжевый	Правый элемент обогрева ветрового стекла, реле R7
2	40	оранжевый	Левый элемент обогрева ветрового стекла, реле R6
3	50	красный	ЭБУ ABS и ESP
4	60	зеленый	Питание через систему электронной блокировки запуска двигателя цепей питания предохранителей блока №1: 1, 2, 10, 17, 23,  24, 25, 26, 27, 28, 29, 30, 31, 37, 38, 39, 40, 47.
5	60	зеленый	Питание цепей предохранителей блока №1: 20, 32, 33, 34, 35, 36, 43, 48.
6	25	белый(бежевый)	ЭБУ ABS и ESP
7	15	синий	Передние противотуманный фары
8	30	зеленый	Реле и цепи питания обогрева заднего стекла в блоке №1
9	7,5	коричневый	датчик силы тока АКБ (в модификации с управлением потребления электроэнергии)
10	15/25	синий/белый	Компрессор кондиционера / электровентилятор системы охлаждения двигателя (в варианте без кондиционера)
11	15	синий	ЭБУ АКПП
12	25	белый(бежевый)	Главное реле электронной системы управления двигателем – R5, реле топливного насоса R3, топливный насос, датчик уровня топлива, катушка зажигания (двигатель 1,6 16V К4М), реле компрессора кондиционер R4, цепь предохранителя 19, электронный блок управления двигателем
13	30	зеленый	Стартер через реле стартера
14	40	оранжевый	реле электровентилятора охлаждения двигателя
15	–	–	Резерв
16	–	–	Резерв
17	20	желтый	предохранитель датчика и топливного насоса (в модификации с двигателями (К9К612, 626, 628)
18	–	–	Резерв
19	15/20	Синий/желтый	Защита цепей двигателя (15А в модификации и бензин и дизель кроме Евро 6, 20А дизель Евро 6)
20	–	–	Резерв
21	–	–	Резерв
22	–	–	Резерв
R1	–	Синий	Реле розетки дополнительного оборудования
R2	–	–	Резерв
R3	–	Синий	Реле топливного насоса
R4	–	Синий	Реле компрессора кондиционера (реле реле первой скорости вентилятора охлаждения двигателя в варианте без кондиционера)
R5	–	Синий	Главное реле электронной системы управления двигателем
R6	–	Синий	Реле левого элемент обогрева ветрового стекла
R7	–	Синий	Реле правого элемента обогрева ветрового стекла
D1	–	–	Диод компрессора кондиционера
D2	–	–	Диод электровентилятора системы охлаждения двигателя

Блоки с предохранителями и реле в моторном отсеке

Предохранители и реле Рено Логан 2 (с 2014 года)

ПодробностиРодительская категория: Устройство и ремонт Рено Логан

Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.

Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины.

Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.

Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке

Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.

Перед вами предстанет примерно следующая картина.

Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне , (крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в таблице

Таблица: Цепи, защищаемые плавкими предохранителями

Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков.

1-й вариант расположения предохранителей в моторном отсеке

10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть)

10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть)

таблица 10.2

2-й вариант расположения

Реле:

Замена предохранителей

№ Ef- предохранитель, Er-реле
Сила тока, А (номинал)
Питаемая цепь
Ef1
40
Правый элемент обогрева ветрового стекла
Ef2
40
Левый элемент обогрева ветрового стекла
Ef3
50
ABS/ESP
Ef4
60
иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5
60
Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39
Ef6
30
ABS/ESP
Ef7
30
обогрев заднего стекла и зеркал
Ef8
15
противотуманные фары передние
Ef9
15
обогрев сидений
Ef10
15
муфта кондиционера (комплектация с кондиционером)
25
первая скорость электровентилятора (комплектация без кондиционера )
Ef11
25
предохранитель для реле системы управления двигателем
Ef12
40
электровентилятор системы охлаждения
Ef13
15
система управления двигателем
Er1
35
реле левого обогрева стекла
Er2
35
реле правого обогрева стекла
Er3
20
реле топливного насоса
Er4
20
реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5
35
реле управления двигателем

Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)

Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…

Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.

F1	30	электростеклоподъемники передние
F2	10	дальний свет левая фара
F3	10	дальний свет правая фара
F4	10	ближний свет левая фара
F5	10	дальний свет правая фара
F6	5	задние габариты, подсветка номера, подсветка
F7	5	передние габариты
F8	30	электростеклоподъемники задние
F9	7.5	задний противотуманный фонарь
F10	15	звуковой сигнал
F11	20	центральный замок
F12	3	ABS/ESP
F13	10	освещение салона, климатическая установка
F14	5	датчик угла поворота руля
F15	15	стеклоомыватель, парковочный радар, фонарь заднего хода
F16	5	аудиосистема, обогрев стекла, ограничитель скорости
F17	7.5	ДХО
F18	7.5	стоп сигнал
F19	5	система управления
F20	5	подушки безопасности
F21	—	резерв
F22	5	резерв
F23	—	резерв
F24	15	указатель поворота
F25	10	противоугонная система
F26	15	блок управления электрооборудованием
F27	20	подрулевые выключатели (вход на ближний свет)
F28	—	резерв
F29	25	подрулевые выключатели (вход на дальний свет)
F30	—	резерв
F31	10	щиток приборов
F32	7,5	аудиосистема
F33	15	прикуриватель
F34	15	диагностический разъем
F35	5	обогрев наружных зеркал
F36	5	привод зеркал
F37	30	стартер
F38	30	стеклоочиститель
F39	40	кондиционер
R1	35	реле кондиционера
R2	35	реле заднего обогрева стекла

Назначение и расположение предохранителей в монтажном блоке в салоне автомобиля Рено Дастер до 2015 года

Key-dop

1. При повороте ключа замка зажигания во 2-е положение включается реле бензанасоса подачи топлива, который работает на протяжении нескольких секунд, обеспечивая требуемое давление в топливной рампе. Затем двигатель можно запускать. Это штатный режим работы системы.
2. При пуске мотора Рено Логан снова срабатывает реле, обеспечивая работу насоса на постоянной основе на протяжении всего времени работы двигателя. Благодаря этому подача топлива в рампу осуществляется непрерывно через бензонасос. В ней регулятором обеспечивается поддержание постоянного давления топлива, исключая образование излишка (он возвращается в бак по обратной магистрали).
3. Если в работе мотора появляются перебои, то первоочередной мерой диагностирования будет проверка целостности предохранителя насоса и реле. И в случае выявления поломки требуется замена бензонасоса.

Таблица 1: ПРЕДОХРАНИТЕЛИ МОНТАЖНОГО БЛОКА В МОТОРНОМ ОТСЕКЕ РЕНО ЛОГАН

Обозначение предохранителя (номинальный ток, А)	Защищаемые элементы
F01 (60 A)	Цепи: электропитания замка зажигания и всех потребителей, запитываемых от замка; переключателя наружного освещения
F02 (30 A)	Силовая цепь реле К3 вентилятора системы охлаждения (на автомобиле без кондиционера)
F03 (25 A)	Силовые цепи: реле К5 топливного насоса и катушки зажигания; главного реле К6 системы управления двигателем
F04 (5 A)	Цепи: постоянного электропитания ЭБУ системы управления двигателем; обмотки главного реле К6 системы управления двигателем
F05 (15 A)	Не используется
F06 (60 A)	Цепь электропитания блока предохранителей в салоне
F07 (40 A)	Силовые цепи: реле К4 кондиционера; реле К3 малой скорости вентилятора системы охлаждения (на автомобиле с кондиционером); реле К2 большой скорости вентилятора системы охлаждения (на автомобиле с кондиционером)
F08 (50 A) и F09 (25 A)	Цепи ЭБУ АБС

Блок под капотом

Монтажный блок находится с левой стороны, рядом с аккумулятором и закрыт пластиковой крышкой.

Схема

Обозначение

1. Клемма аккумулятора
2. Диод компрессора кондиционера

Ef1	40А Правый элемент обогрева ветрового стекла
Ef2	40А Левый элемент обогрева ветрового стекла
Ef3	50А ABS/ESP
Ef4	60А Иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5	60А Питание цепей предохранителей в салоне F11, F23 – F27, F34 и F39
Ef6	30А ABS/ESP
Ef7	30А Обогрев заднего стекла и зеркал
Ef8	15А Противотуманные фары передние
Ef9	15А Обогрев сидений
Ef10	15А Муфта кондиционера (комплектация с кондиционером) / 25А Первая скорость электровентилятора  (комплектация без кондиционера )
Ef11	25А Предохранитель для реле системы управления двигателем
Ef12	40А Электро вентилятор системы охлаждения
Ef13	15А Система управления двигателем
Er1	35А Реле левого обогрева стекла
Er2	35А Реле правого обогрева стекла
Er3	20А Реле топливного насоса
Er4	20А Реле компрессора кондиционера или первой скорости электро вентилятора (в зависимости от комплектации)
Er5	35А Реле управления двигателем

Процесс снятия, замены блоков предохранителей

Проблема, когда предохранители перегорают один за другим, известна многим владельцам Renault Logan. Если проводка не требует ремонта и с потребителями энергии полный порядок, то, скорее всего, пришло время замены БП. Как правильно произвести замену, стоит рассмотреть подробнее.

В салоне авто

Чтобы заменить БП в салоне авто, нужно

• Выключить зажигание, отключить АКБ (аккумулятор) под капотом автомобиля.
• Найти, где установлен блок предохранителей, снять пластмассовую крышку, все компоненты и сложить в одном месте.
• Открутить шурупы (2 или 3 зависит от комплектации) отверткой с крестовым наконечником.
• Далее открутить винты крепления блока предохранителей (он провалится к педалям).
• Отключить каждый провод, подходящий к БП. Это нужно сделать таким образом, чтобы потом не было проблем с подключением нового БП. Для этого рекомендуется промаркировать каждый провод.
• Поставить новый БП на место его установки. Внимательно подключить все провода, если что-то будет перепутано, возникнут проблемы при подключении различных устройств.
• Вставить БП на место, крепко закрутить шурупы и вставить все элементы.

Подключить аккумулятор, проверить работоспособность устройства. Когда все выполнено верно, проблем с эксплуатацией не возникнет.

В подкапотном пространстве

Процесс смены блока предохранителей практически идентичен описанному выше. Разница лишь в месте установки, а также в некоторых нюансах, которые стоит рассмотреть детально.

Замена БП под капотом осуществляется следующим образом:

• Выключить зажигание, открыть капот, отключить аккумулятор.
• Крестообразной отверткой открутить шурупы, которые служат креплением для коробки с предохранителями.
• Демонтировать БП. Промаркировать провода, подключенные к нему (как указано выше в случае блоком в салоне­).
• Отключить реле.
• Поочередно отсоединить провода.
• Демонтировать коробку.
• Установить новый блок предохранителей на место старого (заранее подключив все провода).
• Реле поместить на место.
• Подключить аккумулятор.
• Включить зажигание, проверить функционирование установленного блока предохранителей.

На этом процесс замены устройств завершен.

Назначение предохранителей Renault Logan 2 / Sandero с 2014 г

Предохранители в салоне А

При неисправности одного из электроприборов, прежде всего, проверьте соответствующие предохранители. Отсоедините крышку А используя выемку 1.

• А  —  Пустое место В  —  Импульсный стеклоподъемник водителя C-J — Свободные места 1  —  Электрический стеклоподъемник передней двери 2  —  Левая фара дальнего света 3  —  Правая фара дальнего света 4  —  Левая фара ближнего света 5  —  Правая фара ближнего света 6  —  Левые габаритные фонари 7  —  Правые габаритные фонари 8  —  Электрический стеклоподъемник задней двери 9  —  Задний противотуманный фонарь 10 —  Звуковой сигнал 11 —  Автоматическая блокировка дверей 12 —  Системы АБС-ESC, выключатель стоп-сигналов 13 —  Верхний светильник, импульсный стеклоподъемник, кондиционер,светильник багажного отделения 14 —  Система поддержания курсовой устойчивости (ESC) 15 —  Задний ход, стеклоочиститель 16 —  Регулятор/Ограничитель скорости, зеркало заднего вида с обогревом,заднее стекло, сигнальная лампа непристегнутого ремня безопасности, система помощи при парковке, мультимедийная система, ветровое стекло с подогревом 17 —  Лампы дневного света 18 —  Стоп-сигнал 19 —  Впрыск топлива 20 —  Подушка безопасности 21 —  Перекрытие системы ГБО, перекрытие системы ГБО и системы подачи бензина или отключение роботизированной коробки передач или автоматической коробки передач.
• Зажим 1

Извлеките предохранитель с помощью зажима 1, расположенного на тыльной стороне крышки А. Чтобы извлечь предохранитель из зажима, сдвиньте его в сторону (как показано на рисунке).

Свободные гнезда для предохранителей использовать не рекомендуется.

Проверьте соответствующий предохранитель и в случае необходимости замените его обязательно новым предохранителем, имеющим тот же номинал. Предохранитель с большим значением номинального тока может вызвать перегрев электрической сети (риск возникновения пожара) в случае чрезмерного потребления электрической энергии оборудованием.

1. Плавкие предохранители в моторном отсеке В

Некоторые системы защищены предохранителями, находящимися в моторном отсеке в блоке В. Тем не менее, ввиду затрудненного доступа рекомендуем Вам обращаться для замены этих предохранителей на сервисную станцию компании-производителя.

Проверьте соответствующий предохранитель и в случае необходимости замените его обязательно новым предохранителем, имеющим тот же номинал. Предохранитель с большим значением номинального тока может вызвать перегрев электрической сети (риск возникновения пожара) в случае чрезмерного потребления электрической энергии оборудованием.

• Особенности автомобилей с ГБО
• Специальный предохранитель для прерывания работы ГБО 2 находится в блоке В.

Предохранители Рено Логан

Монтажный блок реле и предохранителей в моторном отсеке:
F01–F09 — предохранители;
К1–К8 — реле (назначение предохранителей и реле см. в таблицах 1 и 2)

Большинство электрических цепей защищено плавкими предохранителями. Мощные потребители (элемент обогрева заднего стекла, вентилятор отопителя, вентилятор системы охлаждения двигателя, кондиционер
и другие) подключаются через реле. Все реле (кроме реле включения обогрева заднего стекла), силовые предохранители и предохранители системы управления двигателем установлены в монтажном блоке
реле и предохранителей, расположенном в моторном отсеке слева, за аккумуляторной батареей. Остальные предохранители расположены в монтажном блоке предохранителей, установленном в салоне в левом
торце панели приборов. Реле включения обогрева заднего стекла установлено на поперечной балке под панелью приборов.

Монтажный блок предохранителей в салоне (для наглядности показано на снятом блоке; назначение предохранителей см. в таблице 3)

На внутренней стороне крышки монтажного блока расположены запасные предохранители 1 (рассчитанные на номинальный ток 5, 10, 15 и 30 А), пинцет-съемник 2 для извлечения предохранителей из блока, а
также показана схема расположения предохранителей
