Своя шкала приборной панели

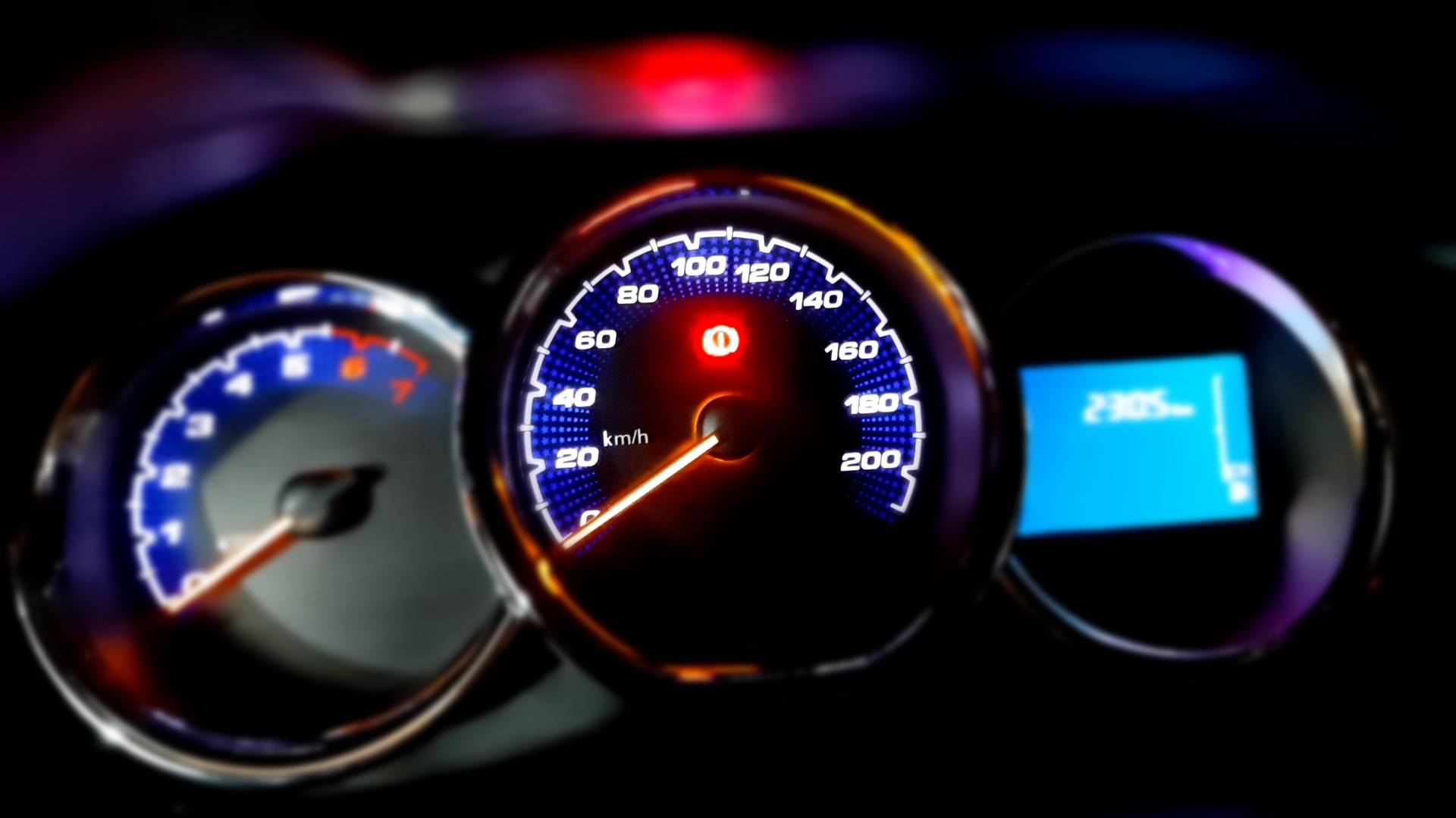

Как изменить цвет подсветки приборной панели рено дастер

На форуме много бывших (и даже действующих) логановодов, может кто-то сталкивался с этим на уровне владения Логаном и нетерпением к дурацкому оранжевому цвету свечения шкал? Было бы интересно увидеть примеры, руководства к действию, а может быть даже и конктакты «мастеров», которые за разумную мзду помогут страждущим избавиться от «рыжины» в пользу «синевы», «слоновой кости», etc. Ещё печалька, что шкалы отличаются от младших «братьев», Логанов и Сандер, ибо я с удовольствием бы заменил их на белые от того же Логана-Престижа, в моей будущей белой машине они бы смотрелись более к месту, ИМХО. Ещё хочется «перевернуть» индикацию дисплея БК, ибо на механиках она «инвертированная», цифры сами светятся на черноте кристаллов, а на «двухпедальных» дастерах — как на часах «Электроника», обычные чёрные цифры на светящемся экране.

Чёрт, Дастера ещё нету у меня, но уже так хочется с ним что-нибудь «зачотное» сделать!

ЗЫ: и давайте не будем обсуждать «колхозность» идеи — это сугубо личный выбор всех и каждого!

Активность : 1540

Онлайн:

Был(а): 04 окт 2015 23:15

Адрес: Москва

Автомобиль: Дастер 2.0. МКП

Активность : 9703

Онлайн:

Был(а): 18 мая 2015 08:42

Адрес: Москва

Автомобиль: Duster 2.0 4х4

а вот это тоже хотелось бы

———- Добавлено в 15:11 ———- Предыдущее написано было в 15:11 ———-

Активность : 2267

Онлайн:

Был(а): 11 июл 2021 10:01

Адрес: Москва, South Butovo

Автомобиль: Двухпедальный Priveleg-ированный «Беляш»

Активность : 9703

Онлайн:

Был(а): 18 мая 2015 08:42

Адрес: Москва

Автомобиль: Duster 2.0 4х4

Активность : 3206

Онлайн:

Был(а): 02 сен 2014 15:45

Адрес: Москва

Автомобиль: ДАСТЕР

Активность : 2267

Онлайн:

Был(а): 11 июл 2021 10:01

Адрес: Москва, South Butovo

Автомобиль: Двухпедальный Priveleg-ированный «Беляш»

Активность : 800

Онлайн:

Был(а): 27 окт 2021 00:17

Адрес: Рязань

Автомобиль: Базальтовый Privilege 1.6 4×4 + доработка в ART ДИЗАЙН

а вот ещё интересный вариант

———- Добавлено в 15:59 ———- Предыдущее написано было в 15:49 ———-

а вот как это всё делается: Как заменить подсветку приборной панели.

Из инструментов нам понадобится TORX T20, TORXT10, шлицевая отвёртка и паяльник. Для удобства пайки пригодится иголка и пинцет. На замену идеально подходят светодиоды KA-3528 — цена их от 18 до 150р за штуку в зависимости от цвета и яркости. Нам нужно не менее 12 штук.

Я приобрёл светодиодную панель с 16-ью smd-светодиодами KA3528 за 85 руб. (И светодиоды на запас есть, и на обратной стороне этой панели 8 smd-резисторов: пригодятся если ставить в приборную панель новые значки). Как видно, китайские светодиоды по 5р/штучка полностью соответствуют родным Логановским. Также на этом фото можно увидеть, что скос на светодиодах соответствует катоду (на плате от обозначен буквой «К» у каждого светодиода — это пригодится при пайке).

Дизельные автомобили

У дизеля также есть свои собственные индикаторы, которые расположены на приборной панели.

• Жёлтая спираль. Говорит о включении свечей накаливания. Появляется после того, как запускается зажигание. После активации двигателя значок исчезает;
• Значок сажевого фильтра. Он загрязнился, а потому нужно поменять. Горит жёлтым или оранжевым;
• Значок Diesel Exhaust Fluid. Водителю требуется обязательно добавить необходимое количество жидкости, чтобы обеспечить каталитическую реакцию очистки отработанных газов;
• Колонка АЗС и капли воды. Иногда значок имеет иную графику, но означает, что в топливе имеется вода. Также такой индикатор рекомендуют провести обслуживание системы очистки;
• EDC. Есть проблемы с системой электронного управления впрыска дизельного топлива. Сопровождается иногда некорректной работой двигателя. Мотор может не запускаться или глохнуть;
• Жёлтый прямоугольник с графикой, напоминающей кардиограмму. Говорит о наличии воды в дизельном топливе либо же сообщает о проблемах в электронной системе управления дизельным двигателем;
• T Belt. Требуется замена ремня ГРМ. Если всё исправно, загорается при активации зажигания и выключается, когда двигатель запущен.

Дизельные автомобили достаточно распространены за счёт своей экономичности и отличных эксплуатационных характеристик. Но и за ними требуется тщательный уход. Системы оповещения помогают водителю вовремя обнаружить неисправности.

Системы стабилизации

Также водителю следует обязательно разобраться в том, что означают появляющиеся специальные информационные и предупредительные ключевые значки приборной панели его автомобиля, которые непосредственно связаны с имеющейся системой стабилизации автомашины. Здесь иконок не так много, но они имеют большое значение.

TRAC, TC, DTC, VSA, TCS. У разных машин используются свои индикаторы с подобными надписями, дополненными изображениями или без них. Все они отвечают за работу антипробуксовочной автомобильной системы. Если значки зелёные, то система активирована. Жёлтый индикатор сообщает о существующих проблемах в функционировании этой системы.

Важно учесть, что DTC и TCS непосредственно связаны с системами для подачи горючего и с тормозами. Поэтому при наличии ошибок в них сама антипробуксовочная система машины также будет активно выдавать ошибку;

• ESP BAS. Помощник экстренного торможения и полезнейшая для современных авто система стабилизации. Такие значки говорят водителю о проблемах с ними либо об их неисправностях;
• Значок с надписью KDSS. Он отвечает за не везде используемую систему кинетической стабилизации автомобильной подвески. Появление индикатора сообщает об ошибке или неисправностях, из-за которых KDSS не работает;
• Значок автомашины, который спускается вниз, движется по неровностям, поднимается вверх и пр. Эти индикаторы доступны на машинах, которые оснащаются системами подъёма и спуска с горы, системами поддержки постоянной скорости и помощниками для трогания с места. Означают, в каком текущем положении находится транспортное средство;
• VDC, VSC, DSC и OFF. Такое сочетание обозначений говорит автовладельцу о том, что в настоящий момент автомобильные имеющиеся системы стабилизации выключены и не работают. Они отключаются при включении лампы проверки двигателя;
• Круговая стрелка с треугольником внутри и надписью 4х4. Актуально для тех автомашин, у которых вышел из строя задний привод. Требуется обязательно провести диагностику;
• Шина со стрелкой на ней или надпись BAS ASR жёлтого цвета. Помощник для экстренного торможения не работает или же функционирует не совсем корректно;
• IBA OFF. Не работает или выключен интеллектуальный помощник при экстренном необходимом торможении;
• Виляющий автомобиль в жёлтом квадрате. Автомобильная электроника информирует шофёра о том, что его машина скользит и была автоматически включена система для обеспечения стабилизации;
• Виляющая перечёркнутая машина, виляющее авто с гаечным ключом или SLIP. Все эти значки информируют о том, что система, отвечающая за стабилизацию, выключена или не работает.

Стоит внимательно относиться к подобным значкам панели приборов машины. Из-за разнообразия применяемой графики для отображения тех или иных предупреждений водитель, только севший за руль нового авто, может немного запутаться. Поэтому стоит открыть руководство по эксплуатации.

Монтаж и установка

Если у вас приборы Рено Дастер по каким либо причинам вышли из строя или появилась необходимость в замене панели, то нужно проделать следующие действия:

1. Снимаем центральную накладку
2. Снимаем козырек, расположенный над щитком
3. Тянем и снимаем боковые части
4. Откручиваем четыре самореза, для этого можно использовать ключ Torx-T20

5. Отвинчиваем пару электрических штекеров

6. Вынимаем панель
7. Новую деталь устанавливаем в обратном порядке снятию

На этом замену приборной панели можно считать завершённой, как видите произвести снятие и замену, не составляет большого труда, самое главное запомнить и не перепутать подключение проводов, но если вы не уверенны, что можете проделать данный процесс самостоятельно, лучше обратится к специалистам.

Современные автомобили, в том числе и Дастер Рено, все больше и больше становятся оснащенными всевозможными электронными приборами, разными датчиками, в которых отображаются новые технологии. Все это призвано повысить комфортабельность и безопасность автовладельцев и их пассажиров. Многим автомобилистам, а в особенности новичкам в этом деле бывает крайне сложно понять, какой именно значок загорелся на приборной панели, и что он сообщает владельцу авто. В данной статье поможем всем желающим разобраться в обозначении тех или иных значков непосредственно не приборной панели.

Описание приборной панели с расположением индикаторов

Она имеет приплюснутую конфигурацию, фронтальная часть закрыта прозрачным стеклом из поликарбоната. На корпусе предусмотрены скобы, предназначенные для крепления оборудования к каркасу. Сзади имеются разъемы для жгутов электропроводки, предусмотрена подсветка индикаторов малогабаритными лампочками. На панели есть кнопка, при помощи которой сбрасывается счетчик дневного пробега и настраиваются электронные часы.

С 2015 г. стала использоваться модернизированная комбинация, состоящая из 3 круглых циферблатов. Контрольные лампочки распределены по поверхности спидометра и тахометра. Жидкокристаллический дисплей и часть контрольных сигнализаторов вынесены в правую часть панели.

Из конструкции убрана кнопка, сброс дневного пробега осуществляется при помощи клавиши на блоке подрулевых переключателей.

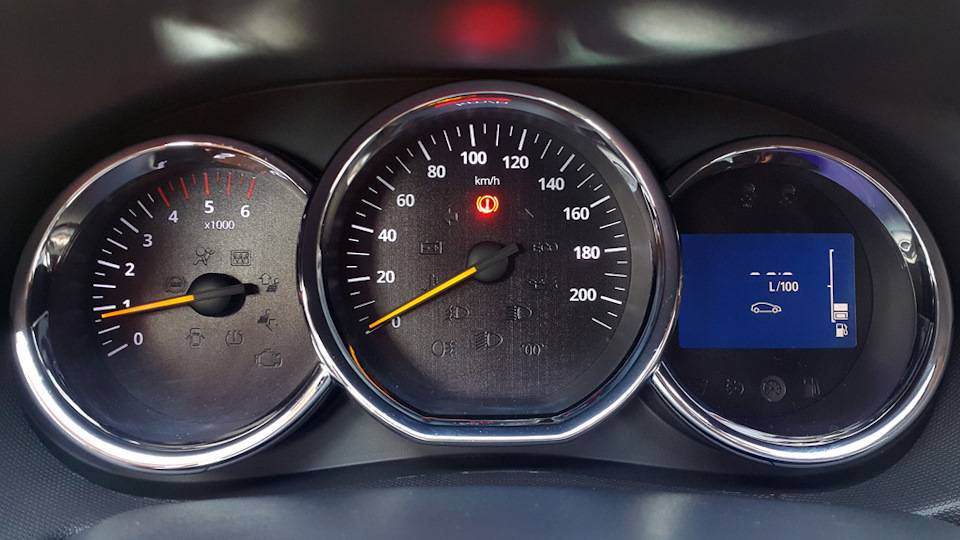

Основные элементы на комбинации приборов Renault Duster:

• электронный тахометр (шкала зависит от типа двигателя);
• спидометр, размеченный до отметки 200 км/ч (цена деления – 5 км/ч);
• экран бортового компьютера с возможностью отображения температуры антифриза и уровня топлива в баке;
• блок контрольных ламп (используется на машинах выпуска до 2105 г.);
• дополнительные индикаторы, расположенные на циферблатах тахометра и спидометра.

Процесс изготовления шкалы

Хорошо, когда в каталоге уже есть макет вашей оригинальной шкалы приборов. Тогда сразу переходим к пункту №2. Если вашей панели нет, то читаем с самого начала.

1. Создание оригинального макета. В качестве примера возьмем шкалу для Kia Rio. Для создания макета используется отсканированное изображение оригинальной шкалы приборов.

Формат изображения — TIFF, разрешение 300 dpi, цветное, с лицевой и обратной стороны. Данное изображение переводится в векторный формат посредством программы Corel Draw.

Полученный макет оригинальной шкалы приборов будет использоваться как основа для дальнейшей работы.Редактирование макета с учетом пожеланий клиента

Важной особенностью нашей компании является изготовление индивидуальных шкал приборов. Вы можете изменить цвета фона, символов, их форму и содержание, заменить шрифты и добавить любой логотип или надпись

Так, клиент пожелал оформление в стиле панелей приборов фирмы Audi, весьма аккуратный и строгий стиль. В результате получили следующий макет

Утверждение макета и согласование конечной стоимости заказа. Несмотря на то, стоимость фиксирована в пределах одной категории, в зависимости от пожеланий клиента, стоимость может быть увеличена (белая поверхность шкалы, цвет фона, отличный от черного, текстурный рисунок).

Оплата заказа. В зависимости от Вашего места проживания имеется несколько способов оплаты. Более подробно о способах оплаты вы можете прочитать в разделе Оплата.

Изготовление. Шкала приборов изготавливается путем послойной печати ультрафиолетовыми чернилами на прозрачном матовом термостойком пластике толщиной 0,4 мм.

После печати заготовки вырезаются по контуру на точном лазерном оборудовании. В случае необходимости на обратную сторону шкалы наносится прозрачный клеевой слой.

Доставка. Как правило мы отправляем продукцию с помощью Почты России по всей территории России и СНГ. В частном порядке возможны другие варианты доставки. Более подробно о способах доставки читайте в разделе Доставка.

Привод

Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки

Символы на приборной панели

Индикаторы серьёзных неисправностей

При расшифровке значков на приборной панели автомобиля нужно особое внимание уделить тем индикаторам, которые сообщают о наиболее серьёзных неисправностях. То есть информируют, когда эксплуатировать машину не стоит, а нужно остановить авто или немедленно отправиться в автосервис

• Восклицательный символ в красном круге с дугами по бокам или надпись Break. Говорит о включённом ручнике или низком текущем уровне тормозной жидкости. Либо же ТС сообщает водителю о проблемах в автомобильной системе торможения, наличии разгерметизации, сильном износе колодок и пр.;
• Термометр. Он бывает красного и синего цвета. Сообщает о текущей температуре ОЖ. Если такой предупредительный значок красный, то жидкость охлаждения перегрелась, что может спровоцировать поломку двигатель. Синий значок сообщает о недостаточном прогреве, а потому эксплуатировать машину под нагрузкой и при высоких оборотах не рекомендуется;
• Маслёнка. Красный значок информирует о критически низком давлении внутри смазочной системы. Имеются проблемы с насосом либо просто упал уровень смазки;
• Маслёнка с надписью MIN или Oil Level информируют водителя, что масла в системе недостаточно, его требуется обязательно долить;
• Изображение АКБ. Если подобный индикатор в автомобиле горит красным, батарея имеет низкий заряд или есть определённые проблемы в электросети между генератором и аккумулятором. Когда дополнительно есть надпись Main, это зачастую сигнал о возникших возможных проблемах с зарядом на гибридных авто.

Это те значки, на которые стоит обращать особое внимание. Лучше водителю остановиться и исправить неполадку по мере возможности

Электросхемы Рено Кангу с 3 апреля 2000, электрооборудование

Если все делать аккуратно и правильно то что может сломаться? Хочу еще вот что заметить.

Если вглядываться, то оттенок света непостоянный что тоже доставляет некую неловкость

Главное вовремя обращать внимание туда, где расположена приборная панель

Щиток приборов

Опять же технологии не стоят на месте, и в производстве легковых автомобилей количество специальных обозначений и индикаторов на приборной панели авто только растет, и к настоящему моменту все они имеют четкий вид, новые модели оснащены оцифрованными видами индикаторов, рено кангу схема щитка приборов это можно встретить на Рено Дастере.

Обозначения всех лампочек-индикаторов очень разнообразное. При управлении машиной это немаловажный фактор, главное знать их описание.

Цветовые обозначения индикаторов Приборная панель вашего действующего или будущего автомобиля, как говорилось выше, имеет специальные индикаторы.

Первоначально нужно разобраться с цветами лампочек, как правило, красный цвет — это обозначение, что в автомобиле появились серьезные неисправности, также следует обратить повышенное внимание на безопасность машины. Приборная панель не перестанет вам сигнализировать, пока вы не устраните проблему в автомобиле

Запасное колесо Рено Дастер

Запаска в полноприводной и переднеприводной машине размещается в разных местах. Различия обусловлены конструкцией подвесок. В моноприводной версии запасное колесо крепится на специальных кронштейнах под днищем автомобиля. Таким образом, освобождается дополнительное место в багажнике, но грязное колесо неудобно менять в дороге.

В полноприводной версии запасное колесо находится в специальном пенале под фальшполом

В полноприводной версии запаска размещается под фальшполом в специальном контейнере с дополнительными выемками под инструменты и другие мелочи. Для России такой вариант более предпочтительный. Даже в ненастную погоду колесо чистое. Минусы заключаются в уменьшении багажного отделения до 67 литров и трудном доступе к колесу под фальшполом. Чтобы добраться до запаски потребуется разгрузить багажник. Смотрите видео, как трансформировать фальшпол.

Трансформация фальшпола в багажнике

Удобный фальшпол багажника

https://youtube.com/watch?v=JEfjGQzQ5YY

Приемы тюнинга

Чтобы успешно выполнить любую доработку автомобиля или его приборной панели, нужно владеть несколькими простыми приемами, которые позволят вам выполнить нужные действия. О том, как правильно наклеивать тонировочную пленку мы уже рассказывали, а именно такие приемы используются и при наклеивании полупрозрачных пленок на обратную сторону табло прибора с прорезями для того ,чтобы деления и цифры светились нужным светом. Другим не менее интересным приемом является использование флуоресцентных красок для закрашивания стрелки или делений шкалы прибора. Чтобы ровно нанести такую краску достаточно использовать либо простой шаблон, поверх которого можно смело красить, либо просто аккуратно наносить ее тонкой кистью. Также не забывайте о необходимости правильной калибровки стрелки после ее снятия, ведь неверно откалиброванный прибор – это очень серьезная проблема, которую можно будет решить только в сервисном центре.

Инструкция по монтажу

Следующая инструкция предназначена для тех, кто намерен установить себе новую панель. Учтите, что к каждой из них должно прилагаться руководство, в котором такие вопросы изложены детально и доступно. Обязательно пользуйтесь ею.

Чтобы установить новую панель, делайте следующим образом.

1. Вначале снимите центральную накладку.
2. Затем отожмите и снимите козырек, находящийся над местом, где располагается щиток.
3. Части по бока снимаются легко, их можно просто потянуть.
4. Нужно открутить 4 самореза с головкой. Для этого используйте ключ Torx T-20.
5. Открутите два электрических штекера.
6. Теперь можно полностью снять старую деталь.
7. Новая приборная панель устанавливается в порядке, обратном демонтажу.

Значки на приборке Рено Дастер и что они обозначают

Панель приборов Рено Дастер — символы и индикаторы

Неисправности приборной панели Duster и способы их устранения

Возможные неисправности приборной панели

Появление неисправностей панели приборов Рено Дастер — случай довольно редкий. Более того, умельцы из среды владельцев кроссовера, нередко сами меняют цвет подсветки, синхронизируют включение освещения панели с включением зажигания и производят иные, несанкционированные производителем модификации. И даже во всех этих случаях панель продолжает работать долгие годы без нареканий.

Совсем без неисправностей не бывает ничего. В случае с Дастер, типичные неполадки, хоть и редко, но обозначаются. Владельцы машины говорят о перегоревших лампочках панели, впрочем, нечасто. Есть распространенные случаи неверного показания остатка топлива — опытные водители рекомендуют откалибровать датчик в технологическом режиме. Если это не поможет необходимо обратиться на СТО. Некоторые “Дастероводы” рассказывают и о других проблемах, но они как правило, единичны.

На всех современных иномарках, не исключая Дастер, управление функционалом возложено на электронику. И, в частности, бортовой процессор Дастер способен проконтролировать и протестировать работоспособность электрических цепей как отдельных узлов, так и датчиков. Неисправности, в случае их обнаружения, будут отображены на экране бортового компьютера в виде информативных светящихся индикаторов.

Тестирование каких-то элементов можно произвести в техническом режиме, установить который позволяет цифровая система интегрированная в бортовой компьютер. Все модели Дастер комплектуются бортовыми процессорами позволяющими провести эту операцию.

Для входа в режим тестирования (самодиагностики) выполняем следующие действия:

1. удерживаем в нажатом положении кнопку-штырек одометра на приборном щитке;
2. заводим двигатель;
3. смотрим на стрелки спидометра и тахометра, как только они начинают прерывисто двигаться (это означает активацию режима самодиагностики), отпускаем штырек одометра;

На экране БК станут доступны данные, отраженные на четырех идущих друг за другом информационных табло, переключение между которыми производится коротким нажатием на ту же кнопку. На первом табло — показан индекс бортовой электронной системы, на втором — тест индикаторных ламп, всех значков и сегментов монитора (не работающие просто не будут светиться). На третьем — указано количество горючего в баке (при повреждении электросхемы будет показан знак “— -”), на четвертом — показан мгновенный расход топлива. А при нажатии в пятый раз, будут показаны повреждения, если таковые есть, в электрических цепях датчиков: расхода бензина (— — d — -), масла (— — h — -), остатка горючего (— — j — -) и температуры ОЖ (— — Т — -).

Если дополнительно светится значок “О” (например, ОТ), это означает обрыв цепи, если же значок “С” — короткое замыкание.

В одной строке обычно показывается несколько неисправностей. Кроме этого, на экран выводятся четырехзначные, буквенно-цифровые коды ошибок. Расшифровать их значения можно заглянув в мануал или на множестве специализированных сайтов в интернете. В более серьезных случаях используется компьютерная диагностика путем подключения через диагностический разъем специальных приборов или ноутбуков с соответствующим программным обеспечением.

Символы на приборной панели

На современных автомобилях нередко меняются характеристики работы приборов управления, они оснащаются новыми функциями и системами, со своими индикаторами, имеющими свои же новые символы. По-разному могут выглядеть графические обозначения ламп контроля одинаковых систем на автомобилях разных брендов, даже при одинаковом расположении индикаторов и приборов на их панелях.

Поэтому порой сложно сразу разобраться со значением значков, пиктограмм и символов на приборной панели Рено Дастер, обозначающих функциональность тех или иных индикаторов. Тем не менее любой водитель должен твердо знать все обозначения на приборной панели своего автомобиля. Это позволит, в том числе, своевременно узнать о какой-то критической ситуации или предотвратить поломку и даже аварию.

Расшифровка и описание значков и символов на приборной панели Дастер:

тахометр, показывает количество об/мин коленвалала, имеет на шкале красную зону — недопустимо большая величина об/мин;
указатель остатка топлива, на неровной дороге может выдавать неправильные показания;
клавиша установки времени и переключения одометра (подсчет суточного пробега);
спидометр, показывает текущую скорость движения и количество пройденных километров;
индикатор включенных передних противотуманок;
лампа открытой (любой) двери;
индикатор включенных задних противотуманок;
здесь могут устанавливаться индикаторы: критической температуры ОЖ, дальнего света, малого остатка топлива и др.;
контроль перегрева двигателя;
контроль неисправности электроники автомобиля, при включении во время движения — срочно обратиться в СТО для проведения диагностики;
лампа включения ручного тормоза и низкого уровня ТЖ, при горящей лампе любое движение запрещено;
контроль работы указателей поворотов;
контроль исправности управления двигателя, при включении во время движения — срочно обратиться на СТО для проведения диагностики;
контроль блокировки двигателя, при попытке включить зажигание не штатным ключом, лампа мигает и завести двигатель становится невозможно;
контроль зарядки аккумулятора, если светится постоянно — неисправна система заряда, при малом токе заряда разрядится аккумулятор (примерно через 10 км пробега), при большом возможны повреждения электроники автомобиля;
контроль давления масла, если при работающем двигателе лампа горит, отсутствует давление масла в двигателе, необходимо срочно обратиться в СТО для проведения диагностики;
контрольная лампа сигнализирующая о том, что топливо заканчивается, при загорании нужно срочно заправиться;
индикатор обогрева заднего стекла;
индикация дальнего света фар;
лампа индикации движения 2WD;
лампа индикации движения 4WD;
контроль исправности системы подушек безопасности, постоянное свечение говорит о неисправностях в этой системе ;
контроль ближнего света;
контроль исправности системы ABS, при постоянном горении можно, очень осторожно, самостоятельно доехать до СТО для устранения неисправности.

При повороте ключа в замке зажигания проводится системная диагностика, и лампочки всех индикаторов Дастер высвечиваются. Затем, спустя несколько секунд, некоторые из них гаснут, а остальные перестают гореть только после того, как двигатель будет запущен. При этом изначальное отсутствие свечения лампочки, говорит о ее, или контролируемой ею системы, неисправности. Разобраться что не работает возможно только на СТО, применив сканер. Все индикаторы и приборы панели Дастер (кроме индикатора открытой двери), будут работать только если зажигание включено.

При загорании во время движения ламп, сигнализирующих о неисправности системы зарядки, о падении давления масла в системе смазки, о критической температуре ОЖ, о понижении уровня ТЖ и о неисправности системы торможения, необходимо остановиться. После этого остановить двигатель и доставить Дастер на СТО.

Символы на приборной панели

На современных автомобилях нередко меняются характеристики работы приборов управления, они оснащаются новыми функциями и системами, со своими индикаторами, имеющими свои же новые символы. По-разному могут выглядеть графические обозначения ламп контроля одинаковых систем на автомобилях разных брендов, даже при одинаковом расположении индикаторов и приборов на их панелях.

Поэтому порой сложно сразу разобраться со значением значков, пиктограмм и символов на приборной панели Рено Дастер, обозначающих функциональность тех или иных индикаторов. Тем не менее любой водитель должен твердо знать все обозначения на приборной панели своего автомобиля. Это позволит, в том числе, своевременно узнать о какой-то критической ситуации или предотвратить поломку и даже аварию.

Расшифровка и описание значков и символов на приборной панели Дастер:

тахометр, показывает количество об/мин коленвалала, имеет на шкале красную зону — недопустимо большая величина об/мин;
указатель остатка топлива, на неровной дороге может выдавать неправильные показания;
клавиша установки времени и переключения одометра (подсчет суточного пробега);
спидометр, показывает текущую скорость движения и количество пройденных километров;
индикатор включенных передних противотуманок;
лампа открытой (любой) двери;
индикатор включенных задних противотуманок;
здесь могут устанавливаться индикаторы: критической температуры ОЖ, дальнего света, малого остатка топлива и др.;
контроль перегрева двигателя;
контроль неисправности электроники автомобиля, при включении во время движения — срочно обратиться в СТО для проведения диагностики;
лампа включения ручного тормоза и низкого уровня ТЖ, при горящей лампе любое движение запрещено;
контроль работы указателей поворотов;
контроль исправности управления двигателя, при включении во время движения — срочно обратиться на СТО для проведения диагностики;
контроль блокировки двигателя, при попытке включить зажигание не штатным ключом, лампа мигает и завести двигатель становится невозможно;
контроль зарядки аккумулятора, если светится постоянно — неисправна система заряда, при малом токе заряда разрядится аккумулятор (примерно через 10 км пробега), при большом возможны повреждения электроники автомобиля;
контроль давления масла, если при работающем двигателе лампа горит, отсутствует давление масла в двигателе, необходимо срочно обратиться в СТО для проведения диагностики;
контрольная лампа сигнализирующая о том, что топливо заканчивается, при загорании нужно срочно заправиться;
индикатор обогрева заднего стекла;
индикация дальнего света фар;
лампа индикации движения 2WD;
лампа индикации движения 4WD;
контроль исправности системы подушек безопасности, постоянное свечение говорит о неисправностях в этой системе ;
контроль ближнего света;
контроль исправности системы ABS, при постоянном горении можно, очень осторожно, самостоятельно доехать до СТО для устранения неисправности.

При повороте ключа в замке зажигания проводится системная диагностика, и лампочки всех индикаторов Дастер высвечиваются. Затем, спустя несколько секунд, некоторые из них гаснут, а остальные перестают гореть только после того, как двигатель будет запущен. При этом изначальное отсутствие свечения лампочки, говорит о ее, или контролируемой ею системы, неисправности. Разобраться что не работает возможно только на СТО, применив сканер. Все индикаторы и приборы панели Дастер (кроме индикатора открытой двери), будут работать только если зажигание включено.

При загорании во время движения ламп, сигнализирующих о неисправности системы зарядки, о падении давления масла в системе смазки, о критической температуре ОЖ, о понижении уровня ТЖ и о неисправности системы торможения, необходимо остановиться. После этого остановить двигатель и доставить Дастер на СТО.

Цветовые обозначения индикаторов

Комплексный тюнинг

Достаточно часто автомобилисты, которые своими руками улучшают свою приборную панель, дорабатывают сразу несколько приборов или общую подсветку приборной панели, чтобы она выглядела более стильно. В таком случае лучше заготовить заранее одинаковые шаблоны для шкал приборов и одинакового цвета светодиоды подсветки. В том же случае, если у вас нет доступа к светодиодам нужного цвета, можно обойтись обычными белыми светодиодами и просто наклеить на нужные места полупрозрачную пленку нужного цвета. Такая пленка будет обычным световым фильтром, и эффекта вы достигните такого же, как и при использовании светодиодов разного цвета.

Двигатели кроссовера

Двигатели паркетника просты и надежны. Базовый атмосферник 1.6 H4M-HR16DE распространен в нашей стране и особо не выделяется на фоне конкурентов. Способен проехать до 250 000 км. Неприхотлив к бензину, легко работает на 92-м бензине. На двигателе цепной ГРМ надежной конструкции. Такой ремень не требует замены до 200 – 250 тыс. км.

Двигатель 2.0 F4R-143 л.с.-195 НМ – настоящий долгожитель. С первого выпуска 1993 года не претерпел особых изменений. Конечно производитель все годы пытается поддерживать атмосферник в хорошем состоянии с помощью различных модернизаций. После обновления 2015 мотор стал мощнее на 8 лошадиных сил.

Проблемы двигателя 2.0 мощностью 143 л. с.

1.5 dci-K9K-109 л.с.-200/240 НМ – дизельный агрегат. Мотор очень экономичный, но требовательный к качеству топлива. Из-за некачественной солярки возникают проблемы с форсунками, проворачиваются вкладыши коленвала. От частоты замены масла зависит ресурс двигателя. По отзывам владельцев дизельного Дастер известно, если обслуживать мотор в два раза чаще чем рекомендует производитель, пробег до капремонта составит 300 – 400 тысяч километров.

Ремонт: проворот вкладыша

До 2020 на Renault Duster устанавливался атмосферник 1.6 K4M-102 л.с.-145 НМ. По техническим характеристикам двигатель отличался простотой конструкции, дешевыми запчастями и хорошей ремонтопригодностью, но долгим разгоном – 13 с. Устанавливался с механической коробкой. Сейчас автомобили с этим мотором продаются на вторичном рынке.
